抗干扰磁环选择

屏蔽磁环的选择和屏蔽磁环的作用屏蔽磁环是一种用于屏蔽电磁干扰的装置，主要通过阻挡或吸收电磁波来减少干扰。

屏蔽磁环的选择和作用对于有效减少电磁干扰以及保护设备的正常运行非常重要。

本文将从选择屏蔽磁环的几个重要参数和屏蔽磁环的作用两个方面进行详细介绍。

一、选择屏蔽磁环的几个重要参数1.材料2.尺寸和形状3.屏蔽效能屏蔽效能是衡量屏蔽磁环性能的重要参数。

它表示屏蔽磁环能够阻挡电磁辐射的能力。

屏蔽效能一般通过屏蔽因子来表示，其数值越大表示屏蔽效能越好。

屏蔽因子可以通过实验或仿真计算得到，选用屏蔽磁环时需要参考其屏蔽因子值来确定其适用范围。

4.工作频率范围屏蔽磁环的工作频率范围决定了其适用于屏蔽的电磁波频率范围。

不同的屏蔽磁环材料和结构对不同频率的电磁波有不同的吸收效果。

因此，在选择屏蔽磁环时需要明确所需屏蔽的电磁波频段，并选择合适的屏蔽磁环材料和结构。

1.降低电磁辐射屏蔽磁环通过吸收或反射电磁波，减少其进入或离开设备的传播。

它可以有效降低设备产生的电磁辐射，从而减少对周围环境和其他设备的干扰。

这种屏蔽作用特别重要，尤其是在无线通信、雷达和电子设备等领域。

2.防护设备一些敏感的电子设备对外界电磁干扰非常敏感，这可能导致设备的正常运行受到影响甚至损坏。

屏蔽磁环可以提供一个对电磁波进行隔离的屏障，从而保护设备的正常运行。

它可以防止外界电磁波干扰设备内部的电路，保证设备的稳定性和可靠性。

3.减少串扰干扰在一些特殊的应用场景中，一些设备之间存在相互干扰的问题。

屏蔽磁环可以起到隔离和消除干扰的作用，减少设备之间的串扰干扰。

这对保证设备的精确度和准确度非常重要，例如在精密仪器、测量设备和医疗设备中常常使用屏蔽磁环进行干扰控制。

总结：屏蔽磁环的选择和作用对于减少电磁干扰和保护设备的正常运行具有重要意义。

在选择屏蔽磁环时需要考虑其材料、尺寸和形状、屏蔽效能以及工作频率范围等几个重要参数。

屏蔽磁环的作用包括降低电磁辐射、保护设备和减少串扰干扰。

抗干扰磁环的原理与作用抗干扰磁环的原理是利用磁性材料对电磁场的吸收和反射作用。

一般情况下，抗干扰磁环由具有高磁导率和高磁饱和性能的铁磁材料制成，如镍铁合金等。

它们能够吸收附近的干扰电磁场，并改变其磁场分布，减弱或屏蔽干扰电磁场对电子仪器的影响。

1.减小电磁干扰：抗干扰磁环能够将附近的干扰电磁场高效地吸收，避免其影响电子仪器的正常运行。

它们通过改变磁场的分布，减弱干扰电磁场对仪器的干扰。

2.屏蔽电磁辐射：抗干扰磁环通过吸收和反射作用，能够将电子仪器中产生的干扰电磁辐射限制在较小的范围内。

这样可以防止电子仪器对周围设备或人员产生不必要的干扰。

3.保护电子元器件：抗干扰磁环能够防止周围的干扰电磁场对电子元器件产生潜在的损坏。

它们通过吸收和反射电磁场，减少电流的涌入，保护电子元器件不受干扰。

4.提高仪器的性能：通过减小电磁干扰和辐射，抗干扰磁环可以提高电子仪器的信号质量和准确性。

它们能够提供一个相对稳定的环境，减少外界因素对仪器性能的干扰，从而提高仪器的工作效率和可靠性。

1.根据电子仪器的需要选择适当的抗干扰磁环。

根据不同的应用场景和工作环境，可以选择不同类型和材质的磁环。

2.将抗干扰磁环安装在电子仪器周围或内部。

尽量将磁环靠近可能产生或受到干扰的元器件或电路。

3.根据需要，可以使用多个抗干扰磁环来进一步提高屏蔽性能。

根据具体情况，可以选择堆叠、串联或并联多个磁环。

4.在安装抗干扰磁环后，需要对电子仪器进行测试和调整，以确保其正常运行。

可以通过测量仪器的性能指标和操作界面的显示来评估磁环的效果。

总之，抗干扰磁环是一种有效的减弱或屏蔽干扰电磁场干扰的装置。

通过吸收和反射电磁场，它们能够减小电磁干扰、屏蔽电磁辐射、保护电子元器件、提高仪器性能。

在电子仪器的设计和使用中，合理选择和使用抗干扰磁环可以有效提高系统的可靠性和稳定性。

磁环如何选择？EMC抗干扰相关名词解释磁环如何选择，磁环怎么选型我一般都会先了解下客户磁环用途，使用频率等等。

这里我简单分析下，如：碰到干扰时，一般使用非晶磁环，锰锌磁环或者镍锌磁环，当然这3种磁环使用的频率段各不相同。

高频干扰时则选择镍锌磁环，多大的线用多大的磁环，内孔一定要注意，线粗和磁环内孔一定要刚好，太大穿不进去，太小会漏磁，还有注塑模具要比磁环尺寸稍为要大些，但不要差距太大，这样在注塑时不容易把模具损坏。

还有就是性能不强时，线径又那么大，那么外径和内孔不变，但长度要选长一点的磁环。

一般选型磁环优先选择外径要大，内孔要小，长度要长，这样的磁环尺寸截面积越大效果越好。

磁环如何选择？下面我再介绍下夹扣式磁环又是如何选型，夹扣式磁环相对来说，比其它磁环型号要好很多，用起来方便，快捷，它是由两片式磁芯和塑胶壳组装而成，又被称为组装式磁环。

选用此类型号，它可以直接扣在干扰线上，无须注塑，在内径大的情况下，可以反复多绕1~2圈，绕的越多，阻抗效果越好。

目前我司这类规格已有适合1MM到19MM 线缆夹扣式磁环供客户选择。

1．1电磁环境electromagneTIc environment存在于给定场所的所有电磁现象的总和。

1．2电磁噪声electromagneTIc noise一种明显不传送信息的时变电磁现象，它可能与有用信号叠加或组合。

1．3无用信号unwanted signal，undesired signal可能损害有用信号接收的信号。

1．4干扰信号interfering signal损害有用信号接收的信号。

1．5电磁骚扰electromagneTIc disturbance任何可能引起装置、设备或系统性能降低或者对有生命或无生命物质产生损害作用的电磁。

磁环选型攻略及EMC整改技巧如下图所示，本文将从四个方面对磁环进行阐述：一、磁环的应用场景首先，我们来看几张图片：图1：显示屏VGA线图2：适配器连接线图3：USB通信线这三根线都是我们生活中常见的供电线或通信线，它们都有一个特点，就是连接线上都有很突出的一部分，这突出的部分是什么呢？毫无疑问这就是加的磁环。

磁环是电子产品中常用的抗干扰元件，对于高频噪声有很好的抑制作用。

一般使用铁氧体材料（Mn-Zn）制成。

磁环在不同的频率下有不同的阻抗特性，一般在低频时阻抗很小，当信号频率升高时，磁环表现的阻抗急剧升高，在EMC工程设计中，磁环作用显著而被广泛适用。

二、磁环的工作原理图4：磁环等效电路如图4所示，磁环在应用中的等效电路。

L为等效电感，R为线缆的等效直流阻抗，C为绕线之间产生的分布电容，这个分布电容要特别注意，它会降低高频滤波性能。

图5：磁环的阻抗曲线如图5所示，磁环在未饱和的情况下，信号频率越高，其对应的阻抗越高，当频率超过谐振点时，阻抗会呈现下降趋势。

图6：EMC整改常用的扣式磁环扣式磁环与铁氧体的最大区别在于它具有很大的损耗，用这种扣式磁环制作的电感，其特性更接近电阻。

它是一个电阻值随着频率增加而增加的电阻，当高频信号通过铁氧体磁环时，电磁能量以热的形式耗散掉。

三、磁环的分类1、铁氧体磁环一般锰锌环涂绿色；铁氧体磁环主要包括镍锌铁氧体磁环和锰锌铁氧体磁环。

按磁导率可分为两类：一是，镍锌铁氧体磁导率在100-1000之间，被称为低导磁环；二是，锰锌铁氧体磁环材料的磁导率一般在1000以上，被称为高导磁环。

图7：锰锌铁氧体高导率磁环镍锌铁氧体磁环一般用于各种线材，电路板端，电脑设备中抗干扰。

锰锌铁氧体磁环，磁导率很大，这种磁环，通常用来绕制共模电感，抑制电源接口低频共模传导干扰。

图8：共模电感一般共模电感抑制频段在500K-30M之间，滤波频段要比铁粉芯差模电感高。

通常情况下，材料磁导率越低，适用的频率范围越宽；材料磁导率越高，适用的频率范围越窄。

emc中磁环的选择
在电磁兼容（EMC）中，选择磁环的主要目的是抑制电磁干
扰（EMI）和提高电磁兼容性。

以下是选择磁环时需要考虑
的几个关键因素：
1. 频率范围：根据应用需求，确定所需的磁环工作频率范围。

不同类型的磁环在不同频率范围内具有不同的性能。

2. 材料选择：磁环通常由铁氧体材料制成，如NiZn（镍锌）和MnZn（锰锌）。

根据应用需求，选择适当的材料以实现
所需的电磁屏蔽效果。

3. 尺寸和形状：根据应用环境和空间限制，选择适当的磁
环尺寸和形状。

通常，磁环的外径、内径和高度会影响其
电磁屏蔽效果。

4. 阻抗匹配：根据系统的阻抗要求，选择具有适当阻抗特
性的磁环。

阻抗匹配可以提高电磁屏蔽效果，并减少信号
反射和传输损耗。

5. 安装和连接：考虑磁环的安装和连接方式，以确保其稳
固性和可靠性。

合适的安装和连接方法可以减少电磁干扰
和信号损耗。

在实际选择磁环时，建议与电磁兼容专家或供应商进行咨询，以确保选择的磁环符合特定应用的需求和要求。

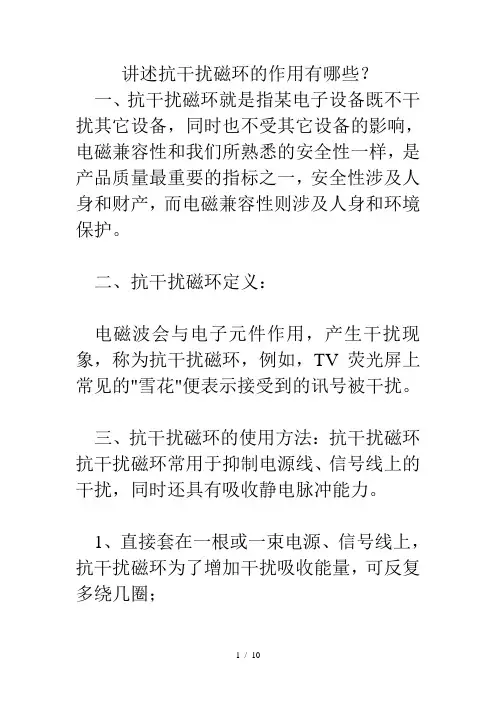

讲述抗干扰磁环的作用有哪些？一、抗干扰磁环就是指某电子设备既不干扰其它设备，同时也不受其它设备的影响，电磁兼容性和我们所熟悉的安全性一样，是产品质量最重要的指标之一，安全性涉及人身和财产，而电磁兼容性则涉及人身和环境保护。

二、抗干扰磁环定义：电磁波会与电子元件作用，产生干扰现象，称为抗干扰磁环，例如，TV荧光屏上常见的"雪花"便表示接受到的讯号被干扰。

三、抗干扰磁环的使用方法：抗干扰磁环抗干扰磁环常用于抑制电源线、信号线上的干扰，同时还具有吸收静电脉冲能力。

1、直接套在一根或一束电源、信号线上，抗干扰磁环为了增加干扰吸收能量，可反复多绕几圈；2、带有安装夹的抗干扰磁环磁环，适用于补偿式的抗干扰抑制；3、可以方便的夹在电源线、信号线上；4、灵活，可重复使用安装；5、磁环带卡式固定，不影响设备的整体形象。

抗干扰磁环的设计原则是什么？抗干扰磁环应是任何电子器件和系统综合设计的一部分，它远比试图使产品达到抗干扰磁环的其他方法更节约成本，抗干扰磁环的主要设计技术包括：电磁屏蔽方法、电路的滤波技术，以及包括应特别注意的接地元件搭接的接地设计。

A、良好的电气和机械设计原则的应用首先，优秀的EMC设计的基础是良好的电气和机械设计原则的应用，这其中包括可靠性考虑，比如在可接受的容限内设计规范的满足，好的组装方法以及各种正在开发的测试技术。

一般来说，驱动当今电子设备的装置要安装在PCB上。

这些装置由具有潜在干扰源以及对电磁能量敏感的元件和电路构成，因此，抗干扰磁环是EMC设计中的下一个最重要的问题。

有源元件的位置、印制线的走线、阻抗的匹配、接地的设计以及电路的滤波均应在EMC设计时加以考虑。

一些PCB元件还需要进行屏蔽。

B、内部电缆的连接再次，磁环内部电缆一般用来连接PCB 或其他内部子组件，因此，包括走线方法和屏蔽的内部电缆EMC设计对于任何给定器件的整体EMC来说是十分重要的。

在PCB 的EMC设计和内部电缆设计完成以后，应特别注意机壳的屏蔽设计和所有缝隙、穿孔和电缆通孔的处理方法。

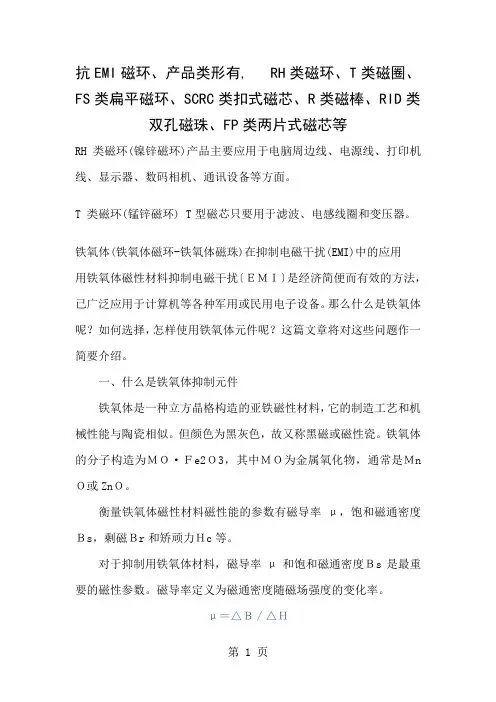

抗EMI磁环、产品类形有, RH类磁环、T类磁圈、FS类扁平磁环、SCRC类扣式磁芯、R类磁棒、RID类双孔磁珠、FP类两片式磁芯等RH类磁环(镍锌磁环)产品主要应用于电脑周边线、电源线、打印机线、显示器、数码相机、通讯设备等方面。

T 类磁环(锰锌磁环) T型磁芯只要用于滤波、电感线圈和变压器。

铁氧体(铁氧体磁环-铁氧体磁珠)在抑制电磁干扰(EMI)中的应用用铁氧体磁性材料抑制电磁干扰〔ＥＭＩ〕是经济简便而有效的方法，已广泛应用于计算机等各种军用或民用电子设备。

那么什么是铁氧体呢？如何选择，怎样使用铁氧体元件呢？这篇文章将对这些问题作一简要介绍。

一、什么是铁氧体抑制元件铁氧体是一种立方晶格构造的亚铁磁性材料，它的制造工艺和机械性能与陶瓷相似。

但颜色为黑灰色，故又称黑磁或磁性瓷。

铁氧体的分子构造为ＭＯ·Ｆe2Ｏ3，其中ＭＯ为金属氧化物，通常是Ｍn Ｏ或ZnＯ。

衡量铁氧体磁性材料磁性能的参数有磁导率μ，饱和磁通密度Ｂs，剩磁Ｂr和矫顽力Ｈc等。

对于抑制用铁氧体材料，磁导率μ和饱和磁通密度Ｂs是最重要的磁性参数。

磁导率定义为磁通密度随磁场强度的变化率。

μ＝△Ｂ／△Ｈ对于一种磁性材料来说，磁导率不是一个常数，它与磁场的大小、频率的上下有关。

当铁氧体受到一个外磁场Ｈ作用时，例如当电流流经绕在铁氧体磁环上的线圈时，铁氧体磁环被磁化。

随着磁场Ｈ的增加，磁通密度Ｂ增加。

当磁场Ｈ场加到一定值时，Ｂ值趋于平稳。

这时称作饱和。

对于软磁材料，饱和磁场Ｈ只有十分之几到几个奥斯特。

随着饱和的接近，铁氧体的磁导率迅速下降并接近于空气的导磁率(相对磁导率为１〕如图１所示。

图1 铁氧体的B-H曲线铁氧体的磁导率可以表示为复数。

实数局部μ'代表无功磁导率，它构成磁性材料的电感。

虚数局部μ"代表损耗，如图２所示。

μ＝μ'－jμ"图 2 铁氧体的复数磁导率磁导率与频率的关系如图３所示。

在一定的频率范围内μ'值〔在某一磁场下的磁导率〕保持不变，然后随频率的升高磁导率μ'有一最大值。

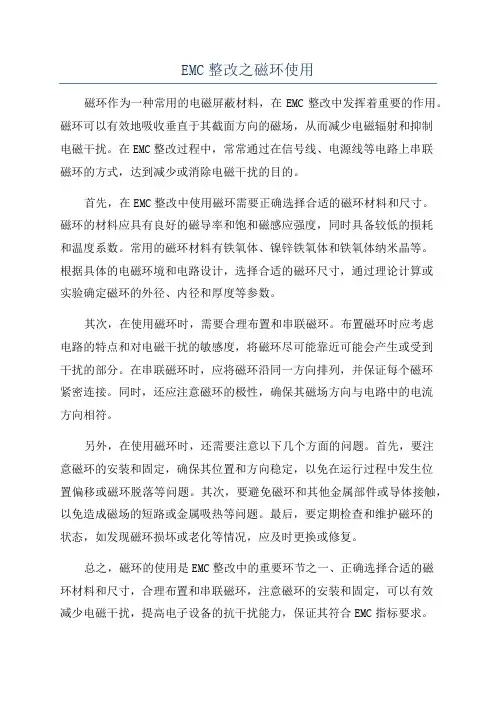

EMC整改之磁环使用磁环作为一种常用的电磁屏蔽材料，在EMC整改中发挥着重要的作用。

磁环可以有效地吸收垂直于其截面方向的磁场，从而减少电磁辐射和抑制电磁干扰。

在EMC整改过程中，常常通过在信号线、电源线等电路上串联磁环的方式，达到减少或消除电磁干扰的目的。

首先，在EMC整改中使用磁环需要正确选择合适的磁环材料和尺寸。

磁环的材料应具有良好的磁导率和饱和磁感应强度，同时具备较低的损耗和温度系数。

常用的磁环材料有铁氧体、镍锌铁氧体和铁氧体纳米晶等。

根据具体的电磁环境和电路设计，选择合适的磁环尺寸，通过理论计算或实验确定磁环的外径、内径和厚度等参数。

其次，在使用磁环时，需要合理布置和串联磁环。

布置磁环时应考虑电路的特点和对电磁干扰的敏感度，将磁环尽可能靠近可能会产生或受到干扰的部分。

在串联磁环时，应将磁环沿同一方向排列，并保证每个磁环紧密连接。

同时，还应注意磁环的极性，确保其磁场方向与电路中的电流方向相符。

另外，在使用磁环时，还需要注意以下几个方面的问题。

首先，要注意磁环的安装和固定，确保其位置和方向稳定，以免在运行过程中发生位置偏移或磁环脱落等问题。

其次，要避免磁环和其他金属部件或导体接触，以免造成磁场的短路或金属吸热等问题。

最后，要定期检查和维护磁环的状态，如发现磁环损坏或老化等情况，应及时更换或修复。

总之，磁环的使用是EMC整改中的重要环节之一、正确选择合适的磁环材料和尺寸，合理布置和串联磁环，注意磁环的安装和固定，可以有效减少电磁干扰，提高电子设备的抗干扰能力，保证其符合EMC指标要求。

在实际应用中，还需要根据具体情况进行优化和调整，以达到最佳的电磁兼容效果。

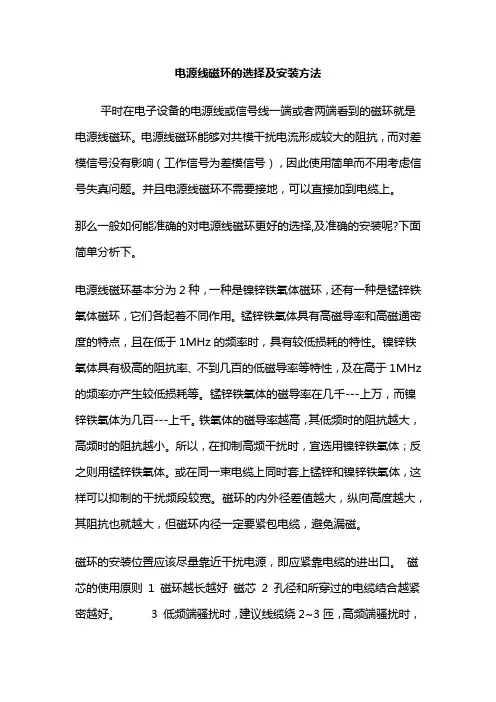

电源线磁环的选择及安装方法平时在电子设备的电源线或信号线一端或者两端看到的磁环就是电源线磁环。

电源线磁环能够对共模干扰电流形成较大的阻抗，而对差模信号没有影响（工作信号为差模信号），因此使用简单而不用考虑信号失真问题。

并且电源线磁环不需要接地，可以直接加到电缆上。

那么一般如何能准确的对电源线磁环更好的选择,及准确的安装呢?下面简单分析下。

电源线磁环基本分为2种，一种是镍锌铁氧体磁环，还有一种是锰锌铁氧体磁环，它们各起着不同作用。

锰锌铁氧体具有高磁导率和高磁通密度的特点，且在低于1MHz的频率时，具有较低损耗的特性。

镍锌铁氧体具有极高的阻抗率、不到几百的低磁导率等特性，及在高于1MHz 的频率亦产生较低损耗等。

锰锌铁氧体的磁导率在几千---上万，而镍锌铁氧体为几百---上千。

铁氧体的磁导率越高，其低频时的阻抗越大，高频时的阻抗越小。

所以，在抑制高频干扰时，宜选用镍锌铁氧体；反之则用锰锌铁氧体。

或在同一束电缆上同时套上锰锌和镍锌铁氧体，这样可以抑制的干扰频段较宽。

磁环的内外径差值越大，纵向高度越大，其阻抗也就越大，但磁环内径一定要紧包电缆，避免漏磁。

磁环的安装位置应该尽量靠近干扰电源，即应紧靠电缆的进出口。

磁芯的使用原则1 磁环越长越好磁芯2 孔径和所穿过的电缆结合越紧密越好。

3 低频端骚扰时，建议线缆绕2~3匝，高频端骚扰时，不能绕匝（因为分布电容的存在），选用长一点的磁环。

磁环的安装位置磁环的安装位置应该尽量靠近干扰电源，即应紧靠电缆的进出口。

--------------------------------------------- ---------------------------------------- --------------------------------------------- ---------------------------------------- --------------------------------------------- ----------------------------------------磁环抗干扰问题就前段时间一客户设备抗干扰问题处理办法，简单分析下。
