磁环又称铁氧体磁环，是电子电路中常用的抗干扰元件，对于高频噪声有很好的抑制作用，一般使用铁氧体材料（Mn－Zn）制成。
磁环在不同的频率下有不同的阻抗特性，一般在低频时阻抗很小，当信号频率升高磁环表现的阻抗急剧升高。
大家都知道，信号频率越高，越容易辐射出去（要买优质的电脑机箱也是要减小电磁泄漏），而一般的信号线都是没有屏蔽层的，那么这些信号线就成了很好的天线，接收周围环境中各种杂乱的高频信号，而这些信号叠加在本来传输的信号上，甚至会改变原来传输的有用信号。
那么在磁环作用下，使正常有用的信号很好的通过，又能很好的抑制高频干扰信号的通过，而且成本低廉。
所以大家在显示器信号线，USB连接线，甚至高档键盘、鼠标上看的塑料疙瘩型的一体式磁环就不足为奇了。
磁环的匝数选择
将整束电缆穿过一个铁氧体磁环就构成了一个共模扼流圈，根据需要，也可以将电缆在磁环上面绕几匝。
匝数越多，对频率较低的干扰抑制效果越好，而对频率较高的噪声抑制作用较弱。
在实际工程中，要根据干扰电流的频率特点来调整磁环的匝数。
通常当干扰信号的频带较宽时，可在电缆上套两个磁环，每个磁环绕不同的匝数，这样可以同时抑制高频干扰和低频干扰。
从共模扼流圈作用的机理上看，其阻抗越大，对干扰抑制效果越明显。
而共模扼流圈的阻抗来自共模电感Lcm=jwLcm，从公式中不难看出，对于一定频率的噪声，磁环的电感越大越好。
但实际情况并非如此，因为实际的磁环上还有寄生电容，它的存在方式是与电感并联。
当遇到高频干扰信号时，电容的容抗较小，将磁环的电感短路，从而使共模扼流圈失去作用。

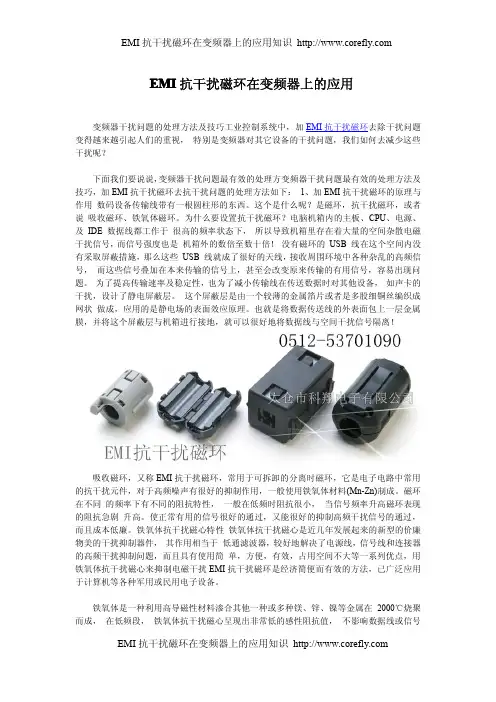

EMI抗干扰磁环在变频器上的应用变频器干扰问题的处理方法及技巧工业控制系统中，加EMI抗干扰磁环去除干扰问题变得越来越引起人们的重视，特别是变频器对其它设备的干扰问题，我们如何去减少这些干扰呢？下面我们要说说，变频器干扰问题最有效的处理方变频器干扰问题最有效的处理方法及技巧，加EMI抗干扰磁环去抗干扰问题的处理方法如下：1、加EMI抗干扰磁环的原理与作用数码设备传输线带有一根圆柱形的东西。
这个是什么呢？是磁环，抗干扰磁环，或者说吸收磁环、铁氧体磁环。
为什么要设置抗干扰磁环？电脑机箱内的主板、CPU、电源、及IDE数据线都工作于很高的频率状态下，所以导致机箱里存在着大量的空间杂散电磁干扰信号，而信号强度也是机箱外的数倍至数十倍！没有磁环的USB线在这个空间内没有采取屏蔽措施，那么这些USB线就成了很好的天线，接收周围环境中各种杂乱的高频信号，而这些信号叠加在本来传输的信号上，甚至会改变原来传输的有用信号，容易出现问题。
为了提高传输速率及稳定性，也为了减小传输线在传送数据时对其他设备，如声卡的干扰，设计了静电屏蔽层。
这个屏蔽层是由一个较薄的金属箔片或者是多股细铜丝编织成网状做成，应用的是静电场的表面效应原理。
也就是将数据传送线的外表面包上一层金属膜，并将这个屏蔽层与机箱进行接地，就可以很好地将数据线与空间干扰信号隔离！吸收磁环，又称EMI抗干扰磁环，常用于可拆卸的分离时磁环，它是电子电路中常用的抗干扰元件，对于高频噪声有很好的抑制作用，一般使用铁氧体材料(Mn-Zn)制成。
磁环在不同的频率下有不同的阻抗特性，一般在低频时阻抗很小，当信号频率升高磁环表现的阻抗急剧升高。
使正常有用的信号很好的通过，又能很好的抑制高频干扰信号的通过，而且成本低廉。
铁氧体抗干扰磁心特性铁氧体抗干扰磁心是近几年发展起来的新型的价廉物美的干扰抑制器件，其作用相当于低通滤波器，较好地解决了电源线，信号线和连接器的高频干扰抑制问题，而且具有使用简单，方便，有效，占用空间不大等一系列优点，用铁氧体抗干扰磁心来抑制电磁干扰EMI抗干扰磁环是经济简便而有效的方法，已广泛应用于计算机等各种军用或民用电子设备。
抗干扰磁环的原理与作用抗干扰磁环的原理是利用磁性材料对电磁场的吸收和反射作用。
一般情况下，抗干扰磁环由具有高磁导率和高磁饱和性能的铁磁材料制成，如镍铁合金等。
它们能够吸收附近的干扰电磁场，并改变其磁场分布，减弱或屏蔽干扰电磁场对电子仪器的影响。
1.减小电磁干扰：抗干扰磁环能够将附近的干扰电磁场高效地吸收，避免其影响电子仪器的正常运行。
它们通过改变磁场的分布，减弱干扰电磁场对仪器的干扰。
2.屏蔽电磁辐射：抗干扰磁环通过吸收和反射作用，能够将电子仪器中产生的干扰电磁辐射限制在较小的范围内。
这样可以防止电子仪器对周围设备或人员产生不必要的干扰。
3.保护电子元器件：抗干扰磁环能够防止周围的干扰电磁场对电子元器件产生潜在的损坏。
它们通过吸收和反射电磁场，减少电流的涌入，保护电子元器件不受干扰。
4.提高仪器的性能：通过减小电磁干扰和辐射，抗干扰磁环可以提高电子仪器的信号质量和准确性。
它们能够提供一个相对稳定的环境，减少外界因素对仪器性能的干扰，从而提高仪器的工作效率和可靠性。
1.根据电子仪器的需要选择适当的抗干扰磁环。
根据不同的应用场景和工作环境，可以选择不同类型和材质的磁环。
2.将抗干扰磁环安装在电子仪器周围或内部。
尽量将磁环靠近可能产生或受到干扰的元器件或电路。
3.根据需要，可以使用多个抗干扰磁环来进一步提高屏蔽性能。
根据具体情况，可以选择堆叠、串联或并联多个磁环。
4.在安装抗干扰磁环后，需要对电子仪器进行测试和调整，以确保其正常运行。
可以通过测量仪器的性能指标和操作界面的显示来评估磁环的效果。
总之，抗干扰磁环是一种有效的减弱或屏蔽干扰电磁场干扰的装置。
通过吸收和反射电磁场，它们能够减小电磁干扰、屏蔽电磁辐射、保护电子元器件、提高仪器性能。
在电子仪器的设计和使用中，合理选择和使用抗干扰磁环可以有效提高系统的可靠性和稳定性。
磁环如何选择？EMC抗干扰相关名词解释磁环如何选择，磁环怎么选型我一般都会先了解下客户磁环用途，使用频率等等。
这里我简单分析下，如：碰到干扰时，一般使用非晶磁环，锰锌磁环或者镍锌磁环，当然这3种磁环使用的频率段各不相同。
高频干扰时则选择镍锌磁环，多大的线用多大的磁环，内孔一定要注意，线粗和磁环内孔一定要刚好，太大穿不进去，太小会漏磁，还有注塑模具要比磁环尺寸稍为要大些，但不要差距太大，这样在注塑时不容易把模具损坏。
还有就是性能不强时，线径又那么大，那么外径和内孔不变，但长度要选长一点的磁环。
一般选型磁环优先选择外径要大，内孔要小，长度要长，这样的磁环尺寸截面积越大效果越好。
磁环如何选择？下面我再介绍下夹扣式磁环又是如何选型，夹扣式磁环相对来说，比其它磁环型号要好很多，用起来方便，快捷，它是由两片式磁芯和塑胶壳组装而成，又被称为组装式磁环。
选用此类型号，它可以直接扣在干扰线上，无须注塑，在内径大的情况下，可以反复多绕1~2圈，绕的越多，阻抗效果越好。
目前我司这类规格已有适合1MM到19MM 线缆夹扣式磁环供客户选择。
1．1电磁环境electromagneTIc environment存在于给定场所的所有电磁现象的总和。
1．2电磁噪声electromagneTIc noise一种明显不传送信息的时变电磁现象，它可能与有用信号叠加或组合。
1．3无用信号unwanted signal，undesired signal可能损害有用信号接收的信号。
1．4干扰信号interfering signal损害有用信号接收的信号。
1．5电磁骚扰electromagneTIc disturbance任何可能引起装置、设备或系统性能降低或者对有生命或无生命物质产生损害作用的电磁。
抗干扰磁环，也常被称为磁珠或铁氧体磁环，是一种常见的用于抑制电缆上高频噪声的元件。
其工作原理主要基于电磁学中的几个基本原理。
下面我将逐步解析抗干扰磁环的作用原理：1. 电磁感应原理根据法拉第电磁感应定律，当导线周围的磁场发生变化时，会在导线中产生感应电流。
相反，通过导线的交变电流同样能在其周围产生变化的磁场。
抗干扰磁环通过提供一种特殊的磁介质材料（如铁氧体），可以有效地增强这种周围的磁场效应。
2. 磁阻和阻抗的概念•磁阻：磁环提供的材料对磁场线的通过具有一定的阻碍作用，这就是磁阻。
不同材料的磁阻不同，铁氧体材料设计用来提高经过其的磁场线的磁阻。
•阻抗：在交流电路中，导体对电流的阻碍作用称为阻抗。
阻抗不仅仅包括电阻，还包括因电磁感应产生的电抗成分（包括感抗和容抗）。
磁环通过提高磁阻，间接增加了导线的电感，从而增加了高频信号的阻抗。
3. 高频信号的衰减由于高频信号更容易通过电磁场的形式辐射和耦合，因此它们在传输过程中更容易受到干扰。
当这些高频信号通过装有抗干扰磁环的导线时，由于磁环提高了导线的阻抗，特别是对高频部分，这导致高频信号遭受更大的损耗（衰减）。
因此，磁环有效减少了高频干扰信号的强度。
4. 差分模式与共模干扰•差分模式干扰：指的是沿着信号线正向和反向同时传播的干扰，通常由信号本身的不完美引起。
•共模干扰：指的是从信号线到地线之间的干扰，往往来源于外部电磁场的耦合。
抗干扰磁环主要针对共模干扰有效，因为它们能够提高通过导线的共模信号的阻抗，从而减少干扰。
总结抗干扰磁环利用铁氧体材料的特性，通过提高信号线路中的磁阻和阻抗，特别是对高频信号，从而达到衰减高频干扰信号的效果，保证信号传输的稳定性和可靠性。
这种方法在电子设备、通讯线路等多种应用中非常普遍，有效地减少了高频电磁干扰的影响。
磁环抑制电磁干扰的三要素是什么？磁环抑制电磁干扰的三要素：形成电磁干扰的三要素是骚扰源、传播途径和受扰设备，因而，抑制电磁干扰也应该从这三方面入手，采取适当措施，首先应该抑制骚扰源，直接消除干扰原因；其次是消除骚扰源和受扰设备之间的耦合和辐射，切断电磁干扰的传播途径；第三是提高受扰设备的抗扰能力，减低其对噪声的敏感度，目前抑制干扰的几种措施基本上都是用切断电磁骚扰源和受扰设备之间的耦合通道。
（1）磁环采用屏蔽技术可以有效地抑制开关电源的电磁辐射干扰，即用电导率良好的材料对电场进行屏蔽，用磁导率高的材料对磁场进行屏蔽，屏蔽有两个目的，一是限制内部辐射的电磁能量泄漏出，二是防止外来的辐射干扰进入该内部区域，其原理是利用屏蔽体对电磁能量的反射、吸收和引导作用。
（2）接地就是在两点间建立传导通路，以便将电子设备或元器件连接到某些叫作“地”的参考点上，接地是开关电源设备抑制电磁干扰的重要方法，电源某些部分与大地相连可以起到抑制干扰的作用，在电路系统设计中应遵循“一点接地”的原则，如果形成多点接地，会出现闭合的接地环路，当磁力线穿过该环路时将产生磁感应噪声。
（3）滤波是抑制传导干扰的有效方法，磁环在设备或系统的电磁兼容设计中具有极其重要的作用，EMI滤波器作为抑制电源线传导干扰的重要单元，可以抑制来自电网的干扰对电源本身的侵害，也可以抑制由开关电源产生并向电网反馈的干扰。
磁环的主要使用方法有几点？磁环专用于电源线、信号线等多股线缆上的EMI干扰抑制，包括电源线上的噪声和尖峰干扰，同时具有吸EMI吸收磁环收静电脉冲能力，使电子设备达到电磁兼容（EMI/EMC 和静电放电的相应国际规范，使用时可将一根多芯电缆或一束多股线缆穿于其中。
多穿一次可加强其效果，通常用25MHz和100MHz频率点的阻抗值来衡量磁环磁珠的吸收特性。
镍锌抗干扰磁环的吸收干扰能力是用其阻抗特性来表征的低频段呈现非常低的感性阻抗值，磁环不影响数据线或信号线上有用信号的传输，高频段，约为10MHz左右开始，阻抗增大，其感抗成分保持很小，电阻性份量却迅速增加，将高频段EMI干扰能量以热能形式吸收耗散，通常用两个关键点频率25MHz和100MHz处电阻值来标定EMI吸收磁环/磁珠的吸收特性。

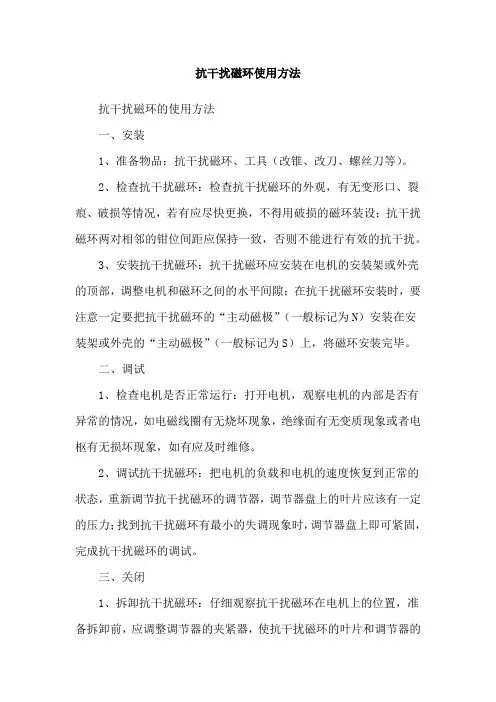

抗干扰磁环使用方法
抗干扰磁环的使用方法
一、安装
1、准备物品：抗干扰磁环、工具（改锥、改刀、螺丝刀等）。
2、检查抗干扰磁环：检查抗干扰磁环的外观，有无变形口、裂痕、破损等情况，若有应尽快更换，不得用破损的磁环装设；抗干扰磁环两对相邻的钳位间距应保持一致，否则不能进行有效的抗干扰。
3、安装抗干扰磁环：抗干扰磁环应安装在电机的安装架或外壳的顶部，调整电机和磁环之间的水平间隙；在抗干扰磁环安装时，要注意一定要把抗干扰磁环的“主动磁极”（一般标记为N）安装在安装架或外壳的“主动磁极”（一般标记为S）上，将磁环安装完毕。
二、调试
1、检查电机是否正常运行：打开电机，观察电机的内部是否有异常的情况，如电磁线圈有无烧坏现象，绝缘面有无变质现象或者电枢有无损坏现象，如有应及时维修。
2、调试抗干扰磁环：把电机的负载和电机的速度恢复到正常的状态，重新调节抗干扰磁环的调节器，调节器盘上的叶片应该有一定的压力；找到抗干扰磁环有最小的失调现象时，调节器盘上即可紧固，完成抗干扰磁环的调试。
三、关闭
1、拆卸抗干扰磁环：仔细观察抗干扰磁环在电机上的位置，准备拆卸前，应调整调节器的夹紧器，使抗干扰磁环的叶片和调节器的
固定点，平行，此时电机的运转不会正常，这样才能拆卸抗干扰磁环；拆卸完后，调整调节器的夹紧器使叶片压紧，然后把抗干扰磁环放置好。
2、保养好抗干扰磁环：抗干扰磁环一般每半个月拆卸一次，检查内部有无变形、异物或潮湿的情况，及时清洁干净；当抗干扰磁环被潮湿时，要用干布将其擦干，不可以用机械的方法强行把抗干扰磁环彻底拆卸，最好将其再涂上一层防锈油，以延长其使用寿命。

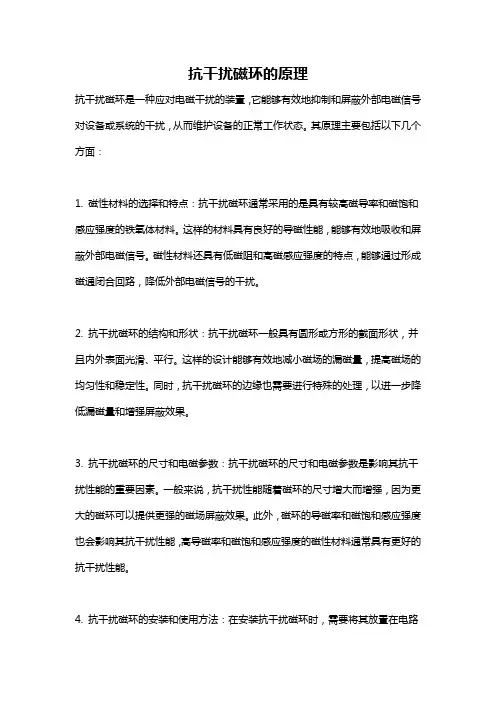

抗干扰磁环的原理抗干扰磁环是一种应对电磁干扰的装置，它能够有效地抑制和屏蔽外部电磁信号对设备或系统的干扰，从而维护设备的正常工作状态。
其原理主要包括以下几个方面：1. 磁性材料的选择和特点：抗干扰磁环通常采用的是具有较高磁导率和磁饱和感应强度的铁氧体材料。
这样的材料具有良好的导磁性能，能够有效地吸收和屏蔽外部电磁信号。
磁性材料还具有低磁阻和高磁感应强度的特点，能够通过形成磁通闭合回路，降低外部电磁信号的干扰。
2. 抗干扰磁环的结构和形状：抗干扰磁环一般具有圆形或方形的截面形状，并且内外表面光滑、平行。
这样的设计能够有效地减小磁场的漏磁量，提高磁场的均匀性和稳定性。
同时，抗干扰磁环的边缘也需要进行特殊的处理，以进一步降低漏磁量和增强屏蔽效果。
3. 抗干扰磁环的尺寸和电磁参数：抗干扰磁环的尺寸和电磁参数是影响其抗干扰性能的重要因素。
一般来说，抗干扰性能随着磁环的尺寸增大而增强，因为更大的磁环可以提供更强的磁场屏蔽效果。
此外，磁环的导磁率和磁饱和感应强度也会影响其抗干扰性能，高导磁率和磁饱和感应强度的磁性材料通常具有更好的抗干扰性能。
4. 抗干扰磁环的安装和使用方法：在安装抗干扰磁环时，需要将其放置在电路或设备周围，以形成一个闭合的磁通回路，从而将外部电磁信号引导到磁性材料中，减小其对设备或系统的干扰。
此外，合理的接地也是提高抗干扰磁环抗干扰性能的关键，通过将磁环与设备的金属外壳或地线连接，可以有效地排除设备中的电磁干扰。
总的来说，抗干扰磁环通过选择适当的磁性材料、合理设计结构和尺寸、正确安装和使用等手段，能够实现对外部电磁干扰的屏蔽和减小，保障设备和系统的正常工作。
抗干扰磁环在许多领域中得到广泛应用，如电子设备、通信系统、医疗设备等，对于提高设备抗干扰能力，保证数据传输的可靠性至关重要。

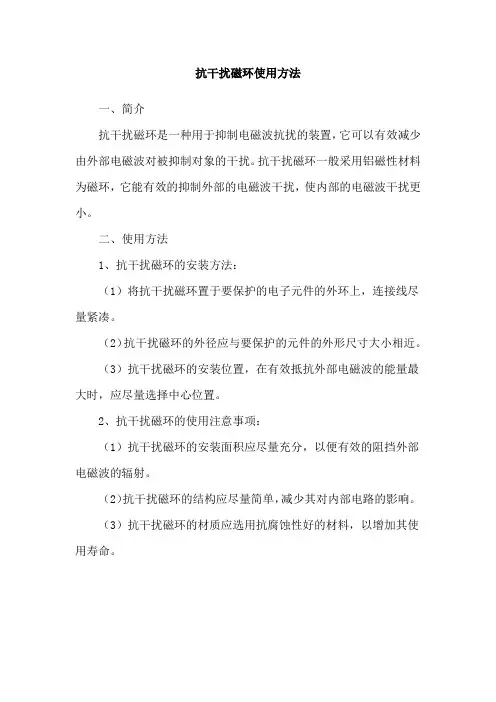

抗干扰磁环使用方法
一、简介
抗干扰磁环是一种用于抑制电磁波抗扰的装置，它可以有效减少由外部电磁波对被抑制对象的干扰。
抗干扰磁环一般采用铝磁性材料为磁环，它能有效的抑制外部的电磁波干扰，使内部的电磁波干扰更小。
二、使用方法
1、抗干扰磁环的安装方法：
（1）将抗干扰磁环置于要保护的电子元件的外环上，连接线尽量紧凑。
（2）抗干扰磁环的外径应与要保护的元件的外形尺寸大小相近。
（3）抗干扰磁环的安装位置，在有效抵抗外部电磁波的能量最大时，应尽量选择中心位置。
2、抗干扰磁环的使用注意事项：
（1）抗干扰磁环的安装面积应尽量充分，以便有效的阻挡外部电磁波的辐射。
（2）抗干扰磁环的结构应尽量简单，减少其对内部电路的影响。
（3）抗干扰磁环的材质应选用抗腐蚀性好的材料，以增加其使用寿命。
Q值越高，损耗越小，效率越高；Q 值越高，谐振器的频率稳定度就越高，因此，能够更准确。
品质因数Q：表征一个储能器件(如电感线圈、电容等)、谐振电路所储能量同每周损耗能量之比的一种质量指标。
元件的Q值愈大，用该元件组成的电路或网络的选择性愈佳。
Q值是衡量电感器件的主要参数。
是指电感器在某一频率的交流电压下工作时，所呈现的感抗与其等效损耗电阻之比。
电感器的Q值越高，其损耗越小，效率越高。
电感器品质因数的高低与线圈导线的直流电阻、线圈骨架的介质损耗及铁心、屏蔽罩等引起的损耗等有关。
也有人把电感的Q值特意降低的，目的是避免高频谐振/增益过大。
降低Q 值的办法可以是增加绕组的电阻或使用功耗比较大的磁芯. Q值过大，引起电感烧毁，电容击穿，电路振荡。
铁氧体抗干扰磁心特性铁氧体抗干扰磁心是近几年发展起来的新型的价廉物美的干扰抑制器件，其作用相当于低通滤波器，较好地解决了电源线，信号线和连接器的高频干扰抑制问题，而且具有使用简单，方便，有效，占用空间不大等一系列优点，用铁氧体抗干扰磁心来抑制电磁干扰(EMI)是经济简便而有效的方法，已广泛应用于计算机等各种军用或民用电子设备。
铁氧体是一种利用高导磁性材料渗合其他一种或多种镁、锌、镍等金属在2000℃烧聚而成，在低频段，铁氧体抗干扰磁心呈现出非常低的感性阻抗值，不影响数据线或信号线上有用信号的传输。
而在高频段，从10MHz左右开始，阻抗增大，其感抗分量仍保持很小，电阻性分量却迅速增加，当有高频能量穿过磁性材料时，电阻性分量就会把这些能量转化为热能耗散掉。
这样就构成一个低通滤波器，使高频噪音信号有大的衰减，而对低频有用信号的阻抗可以忽略，不影响电路的正常工作。
软磁铁氧体材料的应用及其性能要求对软磁铁氧体，通常希望磁导率μi和电阻率ρ要高，矫顽力Hc和损耗Pc要低。
根据使用的不同,还会对材料的居里温度、温度稳定性、磁导率减落系数、比损耗系数等有不同的要求。
（1）锰锌系铁氧体材料分为高磁导率铁氧体和高频低功耗铁氧体(又称功率铁氧体)两类。
抗干扰磁环原理
抗干扰磁环是一种被广泛应用于电子设备中的磁性材料，其原理是通过改变磁场的分布，减少外界磁场对设备的干扰。
具体来说，抗干扰磁环的原理可以分为以下几个方面：
1. 磁场屏蔽原理：抗干扰磁环可以吸收外界磁场，从而减少磁场对设备的影响。
这是因为抗干扰磁环内部的磁场可以与外界磁场相互作用，从而产生相反的磁场，从而达到屏蔽的效果。
2. 磁滞损耗原理：抗干扰磁环具有一定的磁滞损耗，当外界磁场作用于抗干扰磁环时，磁滞损耗会将部分磁场转化为热能，从而减少磁场对设备的干扰。
3. 磁阻抗原理：抗干扰磁环的磁阻抗是指在外界磁场作用下，抗干扰磁环内部磁场的变化量与外界磁场变化量之比。
抗干扰磁环的磁阻抗越大，说明其对外界磁场的干扰越小。
4. 磁导率原理：抗干扰磁环的磁导率是指在外界磁场作用下，抗干扰磁环内部磁场的变化量与外界磁场强度之比。
抗干扰磁环的磁导率越小，说明其对外界磁场的干扰越小。
总之，抗干扰磁环的原理是通过改变磁场的分布，减少外界磁场对设备的干扰。
其主要原理包括磁场屏蔽、磁滞损耗、磁阻抗和磁导率等方面。
变频器本身是一个强的高频噪声源，肯定会通过空间辐射去干扰注入AD/DA这样的通道的！仔细看电路板上有很多小磁环的！
铁氧体磁环，简称磁环。
它是电子电路中常用的抗干扰元件，对于高频噪声有很好的抑制作用。
常用的磁环有锰锌铁氧体磁环和镍锌铁氧体磁环。
前者用于低频干扰（一般300MHz以下），后者用于高频。
变频器常常伴随着低频干扰，所以选用锰锌磁环。
选用时因注意电缆外径能通过磁环，若可以也可以多绕两匝。
尽量避免漏磁。
并尽量套在电缆的进出端。
有时候，采用了磁环以后，工作一段时间磁环烫手，摸不得。
这说明磁环用少了，要多加，直到磁环的温度与手温上下为止。
磁环太热了，会导致穿过磁环这段导线外皮（护套）老化加快，时间长了导致不安全的问题发生。
同样，使用了磁环以后，发现磁环没有温度，那说明没起作用。
可有可无。
也是判别加磁环的有效性一个方法。
当然，最有效的是通过监控加磁环前与加磁环后的波形比较。
来判别加磁环的有效性。
即可定性也可定量的分析噪声抑制问题。
一般是用在变频器输出端，因为变频器是干扰源，防止对其他设备的干扰。
我在现场也用过，磁环，可能当时不太懂，不知道怎么鉴别磁环是起作用了，当时是45KW的变频器，输出端动力线，在磁环上绕了3圈，楼上的前辈提醒了我，当时变频器对通信，和AI信号干扰明显，加了磁环后，稍微有一点点改善。
最后我给变频器输出电缆（25M）外部加了金属软管，并接地，受到了很好的抗干扰效果，干扰明显消除了！。
抗干扰磁环的原理
抗干扰磁环的原理是利用材料的特殊结构和磁学性质来屏蔽和吸收外界干扰磁场。
这种磁环通常由特殊的合金材料制成，具有高磁导率和低磁饱和特性。
当外界干扰磁场通过抗干扰磁环时，磁环中的导磁性能会导致其产生反向的磁场，从而抵消或减弱外界干扰磁场。
这个反向的磁场可以有效地吸收和屏蔽外界干扰磁场，保护设备免受干扰。
抗干扰磁环的工作原理基于“埋线效应”和“迟滞效应”。
在材料中存在大量微小的“磁畴”，其磁化状态可以根据外部磁场的作用而发生变化。
当外界磁场超过一定阈值时，磁畴的磁化状态会发生反转，从而产生反向的磁场，实现屏蔽效应。
此外，抗干扰磁环还可以通过调整其几何尺寸和磁性材料的选择来调节对不同频率和强度的干扰磁场的吸收能力。
通常情况下，抗干扰磁环的内径和外径之间的比例对其工作效果有重要影响。
以及选择具有合适磁导率和饱和磁场强度的材料也是确保抗干扰磁环能良好工作的关键。
综上所述，抗干扰磁环利用材料的特殊结构和磁学性质，通过产生反向的磁场来屏蔽和吸收外界干扰磁场，从而提供良好的抗干扰性能。
屏蔽磁环的选择和屏蔽磁环的作用屏蔽磁环是一种用于屏蔽电磁干扰的装置，主要通过阻挡或吸收电磁波来减少干扰。
屏蔽磁环的选择和作用对于有效减少电磁干扰以及保护设备的正常运行非常重要。
本文将从选择屏蔽磁环的几个重要参数和屏蔽磁环的作用两个方面进行详细介绍。
一、选择屏蔽磁环的几个重要参数1.材料2.尺寸和形状3.屏蔽效能屏蔽效能是衡量屏蔽磁环性能的重要参数。
它表示屏蔽磁环能够阻挡电磁辐射的能力。
屏蔽效能一般通过屏蔽因子来表示，其数值越大表示屏蔽效能越好。
屏蔽因子可以通过实验或仿真计算得到，选用屏蔽磁环时需要参考其屏蔽因子值来确定其适用范围。
4.工作频率范围屏蔽磁环的工作频率范围决定了其适用于屏蔽的电磁波频率范围。
不同的屏蔽磁环材料和结构对不同频率的电磁波有不同的吸收效果。
因此，在选择屏蔽磁环时需要明确所需屏蔽的电磁波频段，并选择合适的屏蔽磁环材料和结构。
1.降低电磁辐射屏蔽磁环通过吸收或反射电磁波，减少其进入或离开设备的传播。
它可以有效降低设备产生的电磁辐射，从而减少对周围环境和其他设备的干扰。
这种屏蔽作用特别重要，尤其是在无线通信、雷达和电子设备等领域。
2.防护设备一些敏感的电子设备对外界电磁干扰非常敏感，这可能导致设备的正常运行受到影响甚至损坏。
屏蔽磁环可以提供一个对电磁波进行隔离的屏障，从而保护设备的正常运行。
它可以防止外界电磁波干扰设备内部的电路，保证设备的稳定性和可靠性。
3.减少串扰干扰在一些特殊的应用场景中，一些设备之间存在相互干扰的问题。
屏蔽磁环可以起到隔离和消除干扰的作用，减少设备之间的串扰干扰。
这对保证设备的精确度和准确度非常重要，例如在精密仪器、测量设备和医疗设备中常常使用屏蔽磁环进行干扰控制。
总结：屏蔽磁环的选择和作用对于减少电磁干扰和保护设备的正常运行具有重要意义。
在选择屏蔽磁环时需要考虑其材料、尺寸和形状、屏蔽效能以及工作频率范围等几个重要参数。
屏蔽磁环的作用包括降低电磁辐射、保护设备和减少串扰干扰。
讲述抗干扰磁环的作用有哪些？一、抗干扰磁环就是指某电子设备既不干扰其它设备，同时也不受其它设备的影响，电磁兼容性和我们所熟悉的安全性一样，是产品质量最重要的指标之一，安全性涉及人身和财产，而电磁兼容性则涉及人身和环境保护。
二、抗干扰磁环定义：电磁波会与电子元件作用，产生干扰现象，称为抗干扰磁环，例如，TV荧光屏上常见的"雪花"便表示接受到的讯号被干扰。
三、抗干扰磁环的使用方法：抗干扰磁环抗干扰磁环常用于抑制电源线、信号线上的干扰，同时还具有吸收静电脉冲能力。
1、直接套在一根或一束电源、信号线上，抗干扰磁环为了增加干扰吸收能量，可反复多绕几圈；2、带有安装夹的抗干扰磁环磁环，适用于补偿式的抗干扰抑制；3、可以方便的夹在电源线、信号线上；4、灵活，可重复使用安装；5、磁环带卡式固定，不影响设备的整体形象。
抗干扰磁环的设计原则是什么？抗干扰磁环应是任何电子器件和系统综合设计的一部分，它远比试图使产品达到抗干扰磁环的其他方法更节约成本，抗干扰磁环的主要设计技术包括：电磁屏蔽方法、电路的滤波技术，以及包括应特别注意的接地元件搭接的接地设计。
A、良好的电气和机械设计原则的应用首先，优秀的EMC设计的基础是良好的电气和机械设计原则的应用，这其中包括可靠性考虑，比如在可接受的容限内设计规范的满足，好的组装方法以及各种正在开发的测试技术。
一般来说，驱动当今电子设备的装置要安装在PCB上。
这些装置由具有潜在干扰源以及对电磁能量敏感的元件和电路构成，因此，抗干扰磁环是EMC设计中的下一个最重要的问题。
有源元件的位置、印制线的走线、阻抗的匹配、接地的设计以及电路的滤波均应在EMC设计时加以考虑。
一些PCB元件还需要进行屏蔽。
B、内部电缆的连接再次，磁环内部电缆一般用来连接PCB 或其他内部子组件，因此，包括走线方法和屏蔽的内部电缆EMC设计对于任何给定器件的整体EMC来说是十分重要的。
在PCB 的EMC设计和内部电缆设计完成以后，应特别注意机壳的屏蔽设计和所有缝隙、穿孔和电缆通孔的处理方法。
抗干扰磁环
百科名片
抗干扰磁环
EMI吸收磁环/磁珠专用于电源线、信号线等多股线缆上的EMI干扰抑制，包括电源线上的噪声和尖峰干扰，它同时具有吸EMI吸收磁环收静电脉冲能力，使电子设备达到电磁兼容（EMI/EMC）和静电放电的相应国际标准，使用时可将一根多芯电缆或一束多股线缆穿于其中。
多穿一次可加强其效果。
通常用25MHz和100MHz频率点的阻抗值来衡量磁环磁珠的吸收特性。
目录
二、EMI定义
电磁波会与电子元件作用，产生干扰现象，称为EMI（Electromagnetic Interference）。
例如，TV荧光屏上常见的“雪花”便表示接受到的讯号被干扰。
三、EMC设计原则
EMC设计应是任何电子器件和系统综合设计的一部分。
它远比试图使产品达到EMC的其他方法更节约成本。
EMC的主要设计技术包括：电磁屏蔽方法、电路的滤波技术，以及包括应特别注意的接地元件搭接的接地设计。
3.1、良好的电气和机械设计原则的应用
首先，优秀的EMC设计的基础是良好的电气和机械设计原则的应用。
这其中包括可靠性考虑，比如在可接受的容限内设计规范的满足，好的组装方法以及各种正在开发的测试技术。
一般来说，驱动当今电子设备的装置要安装在PCB上。
这些装置由具有潜在干扰源以及对电磁能量敏感的元件和电路构成。
因此，PCB EMC设计是EMC设计中的下一个最重要的问题。
有源元件的位置、印制线的走线、阻抗的匹配、接地的设计以及电路的滤波均应在EMC设计时加以考虑。
一些PCB元件还需要进行屏蔽。
3.2、内部电缆的连接
再次，内部电缆一般用来连接PCB或其他内部子组件。
因此，包括走线方法和屏蔽的内部电缆EMC设计对于任何给定器件的整体EMC来说是十分重要的。
在PCB的EMC设计和内部电缆设计完成以后，应特别注意机壳的屏蔽设计和所有缝隙、穿孔和电缆通孔的处理方法。
3.3、电源及电缆滤波器
最后，还应着重考虑输入和输出电源和其他电缆滤波问题。
四、EMI防护设计
一般来讲，EMI防护是一个系统工程，从产品设计开发阶段即需要将EMI贯穿始终。
但是，由于各个方面的原因，高频线路很难达到在PCB设计阶段即解决EMI问题，大多都需要通过对机壳进行屏蔽处理来达到防EMI
效果。
五、EMI吸收磁环/磁珠/磁夹
EMI吸收磁环/磁珠的吸收干扰能力是用其阻抗特性来表征的。
在低频段呈现非常低的感性阻抗值，不影响数据线或信号线上有用信号的传输。
在高频段，约为10MHz左右开始，阻抗增大，其感抗成分保持很小，电阻性份量却迅速增加，将高频段EMI干扰能量以热能形式吸收耗散。
通常用两个关键点频率25MHz和100MHz处电阻值来标定EMI吸收磁环/磁珠的吸收特性。
EMI吸收磁环的使用方法
EMI吸收磁环 EMI吸收磁环常用于抑制电源线、信号线上的干扰，同时还具有吸收静电脉冲能力。
1、直接套在一根或一束电源、信号线上，为了增加干扰吸收能量，可反复多绕几圈；
2、带有安装夹的EMI磁环，适用于补偿式的抗干扰抑制；
3、可以方便的夹在电源线、信号线上；
4、灵活，可重复使用安装；
5、自带卡式固定，不影响设备的整体形象。
