sap2000教程SAP2000⼊门●图形介⾯SAP2000图形介⾯（GUI）⽤于建⽴模型，分析，设计及显⽰结构状况。
●结构模型以如下的内容描述结构物·材料性质·梁、柱或桁架杆件的FRAME单元·墙、楼板或其他薄板的SHELL单元·表⽰单元接合处的JOINTS·⽀承JOINTS的约束（RESTRINTS）及弹簧（SPRINGS）·荷载含⾃重、温度、地震及其他·经SAP2000分析后，亦可显⽰荷载导致的位移、应⼒及反⼒图形介⾯提供多种有效⼯具去建⽴结构模型，甚⾄可利⽤内定基本模型及最佳设计去修正模型。
●坐标系统所有位置的定义皆使⽤单⼀整体坐标系。
此为三次元，右⼿定则的直⾓坐标系。
三轴为X、Y、Z。
结构模型的各成份（JOINT，FRAME单元，SHELL单元等）皆依各⾃的局部坐标系去定义性质，荷载及反应值。
局部坐标的三轴为1，2及3。
于建⽴或显⽰结构模型时尚可另建补助坐标系统。
●主视窗含完整的图形介⾯。
利⽤Windows的操作此视窗可移动，改变尺⼨，最⼤最⼩化或关闭。
主标题位于主视窗的顶部，显⽰程序名及模型名。
●功能列位于功能列的功能含SAP2000所提供的⼤部分功能。
●主⼯具列提供快速操作功能，特别是有关显⽰的操作，⼤部分功能皆可由功能列上执⾏。
●浮动⼯具列提供变更模型的快速指令，所有功能皆包含于功能列上。
浮动⼯具列可利⽤⿏标左键移动或变形。
●显⽰视窗显⽰视窗显⽰模型的⼏何形状，亦可包括单元性质，荷载，分析结果。
并可同时显⽰四个视窗。
各视窗有独⾃的视点，显⽰类型，显⽰选项。
例如未变形模型显⽰于1个视窗荷载另1个视窗，动能变形于第3视窗，设计应⼒⽐于第4视窗。
也可以为四种不同类型的未变形模型或其他，⼀个平⾯，两向⽴⾯及⼀个透视。
每次仅有⼀显⽰视窗“可动作（Active）”，浏览及显⽰操作仅于⽬前可动作视窗有效，可按⼀下标题列或视窗范围内使该视窗变为可活动。
一、 SAP建模：1.将已经正常运行过的ETABS模型导入SAP2000，具体操作如下：a.ETABS模型“文件—导出—模型另存为SAP2000. S2K文本文件”；b.SAP2000模型“文件—导入‐‐SAP2000 V6或V7.S2K文件”，弹出如下窗口：点击“运行转换器”，成功后进“File—Import SAP2000 V6/V7 Text(.S2K)File”，导入后进“File—Save As SAP2000 V8 (.SDB)File”，然后在SAP2000打开SDB文件即可。
2.删除SAP2000模型中所有的楼板（因板自重及其荷载均已导至周边支座）：“选择—选择—属性—面截面”，选定所有板截面，删除；3.全选所有节点，“指定—节点—束缚—添加束缚类型Diaphragm—确定”；4.全选所有框架，“指定—框架—自动框架划分‐‐在和其他框架,面的边,和实体的边的交点”；5.定义质量源：1.0Dead+0.5Live；6.定义荷载工况：7.定义反应谱函数（按安评数据）：8.试算弹性及P‐Delt工况，核对总体结果与PKPM是否接近，主要是总质量、位移、周期等数据，若总质量相差较大，则需检查荷载是否遗漏（若有必要需回到Etabs模型检查一下）；若试算结果都正常，即可进行下一步工作。
9.指定框架梁、连梁（不是墙开洞连梁）的截面和配筋：a.把塔楼各标准层框架梁（不含次梁和挑梁）的实配钢筋进行归并，此步骤可打出PKPM各标准层的配筋面积图，手动归并，包括左端、右端和跨中的配筋面积(㎡)，每一种截面按其配筋和所在的标准层可能有多个编号，格式如下：BA200X400a, BA200X400b……及BB200X400a, BB200X400b……，而且草图上每根梁的编号都要写上，方便在模型中指定。
b.在SAP“定义—截面属性—框架截面”中，先各选定一个框架梁和连梁截面，“修改显示属性”，弹出如下左侧窗口，点击“配筋混凝土”，修改“设计类型”为梁，填写“到纵筋中心边保护层”（保护层厚度+箍筋直径）；注：这样在“交互式数据库编辑”中的框架截面属性表格中就会有一个正确的格式，方便导出Excel表格填写框架截面定义；c.将归并好的截面和配筋输入至EXCEL表格（详见附件“框架截面”和“框架配筋”），按SAP中的表格样式（如下）：d.在SAP中打开“编辑—交互式数据库编辑—属性定义—框架截面属性”，即可出现上述窗口，点击右侧“到Excel”会出现相应的Excel表格，将上述b条中编辑好的Excel 表格中的内容复制粘贴到这个新的表格，然后点击上述SAP窗口中的从Excel，即可完成框架截面和配筋的定义；e.将上述定义好的框架梁的截面逐层指定给SAP模型中的框架梁：选定模型中的梁，“指定—框架‐‐框架截面”，点取窗口中相应的截面确定即可。
题目一：不同荷载的作用及工况的考虑。
一、建立模型：1、选择计算量纲为KN,m,C。
2、点击 Model,出现摸板图案→点击Beam，在数据输入编辑器中输入：跨度数=2，每一跨长度=5→确定Restraints没有勾选→OK并叉掉三维显示窗口。
3、选中右边杆件→从Edit菜单中选Replicate出现复制菜单窗口→单击Radial→选中Parallel to Y→在Angle里填入90度（另一个-36.87度）→然后删掉右边单元。
4、选中左边单元的左端点→按鼠标右键出现点的信息→将X坐标改成-2。
二、从定义菜单Define中完成以下工作：1.定义材料：Define →Material→选钢STEEL→点击Modify/ShowMaterial可查看有关钢的弹性模量及泊松比，修改钢的弹性模量为72=⨯.2.2510/E KN M2.定义截面。
Define→Frame Sections→Add/Wide Flange下选择 AddRectangular→Add New Property→用默认名在Material 域选Steel→在Dimensions域Depth 和 Width都改成0.3。
→点OK。
3.定义计算荷载的工况，Define →Load Case→程序默认工况名为:DEAD，用其默认值→OK。
三、从赋值菜单Assign中完成以下工作：1、修改约束：选中点 3 →Assign→Joint→Joint Restraints中只对Translation1打勾→OK。
2、选中点1 →Assign→Joint→Joint Restraints→点击绞支座→OK。
3、赋截面特征。
选中工具栏中的all，杆件呈虚线状态→Assign→Frame/Cable Section指定杆件的材料几何特性→按OK四、从分析菜单Analyze中完成以下工作1、设置结构分析类型：由Analyze→Set Analysis Options出现图窗口选择平面结构按→OK。
2、模型对象尽量与实际构件一致，尽量按照实际情况输入。
模型初始化(设置单位制) 模板建模设置轴网dxf文件导入定义材料定义截面绘制模型施加支座约束定义荷载工况定义组合运行结构分析分析结果输出3、建模之前首先选定单位制。
4、简单模型尽量由SAP2000直接建模，由dxf文件导入模型时应使dxf文件中的图形位于坐标原点，且使图形坐标轴与SAP2000整体坐标系一致。
5、钢材的材料属性需要修改弹性模量和屈服强度，注意钢通属于冷弯型钢设计强度为205 N/mm2，屈服强度适当减小。
四、算例分析（一）玻璃面板计算1、玻璃计算模型玻璃面板选用TP12+12A+TP12中空玻璃q1：外片玻璃风荷载和水平地震作用组合设计值q1=0.93 KN/m2te：中空玻璃等效厚度te=14.4 mmWk：玻璃承受的水平风荷载标准值Wk＝1KN/m22、玻璃强度计算1）修改界面语言2）模型初始化3)编辑轴网4）定义材料5）定义截面建议使用厚板公式，考虑剪切变形。
6）绘制模型支座处必须是单元的节点。
7）定义荷载工况8）施加荷载9）网格细分10）运行11）查看运行结果3、玻璃挠度计算1）定义截面2）添加荷载工况3）重新指定截面4）施加荷载5）运行6）查看运行结果1、双支立柱计算模型（立柱选用80×60×4钢方通）设计值 g线＝0.72 KN/m2)立柱承受的水平线荷载风荷载标准值 wK线＝1.411 KN/m水平荷载设计值 q线＝2.287 KN/m2、SAP2000建模1）模型初始化2）编辑轴网3）定义材料4）定义框架截面5）绘制模型6）定义荷载工况7）施加荷载8）框架细分9）运行10）查看运行结果a、内力b、挠度3、钢框架设计1）运行钢框架设计2）修改组合3）再次运行钢框架设计。

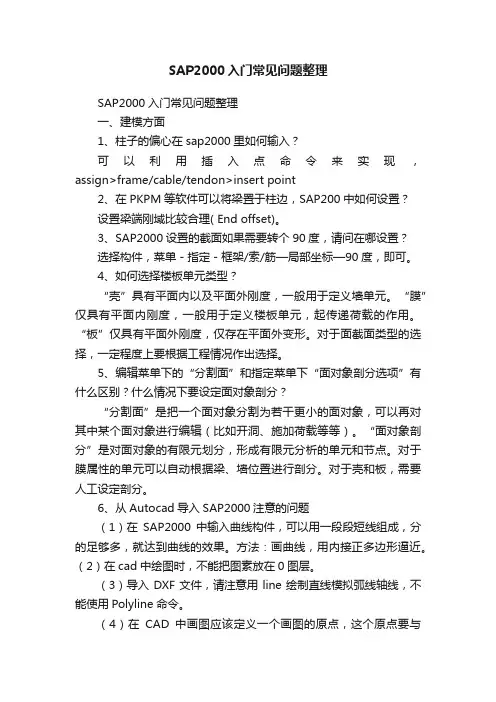

SAP2000入门常见问题整理SAP2000入门常见问题整理一、建模方面1、柱子的偏心在sap2000里如何输入？可以利用插入点命令来实现，assign>frame/cable/tendon>insert point2、在PKPM等软件可以将梁置于柱边，SAP200中如何设置？设置梁端刚域比较合理( End offset)。
3、SAP2000设置的截面如果需要转个90度，请问在哪设置？选择构件，菜单－指定－框架/索/筋—局部坐标—90度，即可。
4、如何选择楼板单元类型？“壳”具有平面内以及平面外刚度，一般用于定义墙单元。
“膜”仅具有平面内刚度，一般用于定义楼板单元，起传递荷载的作用。
“板”仅具有平面外刚度，仅存在平面外变形。
对于面截面类型的选择，一定程度上要根据工程情况作出选择。
5、编辑菜单下的“分割面”和指定菜单下“面对象剖分选项”有什么区别？什么情况下要设定面对象剖分？“分割面”是把一个面对象分割为若干更小的面对象，可以再对其中某个面对象进行编辑（比如开洞、施加荷载等等）。
“面对象剖分”是对面对象的有限元划分，形成有限元分析的单元和节点。
对于膜属性的单元可以自动根据梁、墙位置进行剖分。
对于壳和板，需要人工设定剖分。
6、从Autocad导入SAP2000注意的问题（1）在SAP2000中输入曲线构件，可以用一段段短线组成，分的足够多，就达到曲线的效果。
方法：画曲线，用内接正多边形逼近。
（2）在cad中绘图时，不能把图素放在0图层。
（3）导入DXF文件，请注意用line绘制直线模拟弧线轴线，不能使用Polyline命令。
（4）在CAD中画图应该定义一个画图的原点，这个原点要与CAD中的（0，0，0）重合，这样导入到SAP中时图形原点才会在SAP中的原点。
7、网架建模时，螺栓球的质量如何考虑？设计网架时，螺栓球节点自重一般按照杆件重量的一定比例考虑，在SFCAD中一般考虑杆件重量的30%，MSTCAD中考虑25%，3D3S 中可以调整比例。
1 问：能够移动工具栏中的按钮么？答：当然可以——拖住工具栏的双线指示位置，可以移动到不同的位置处，或者可以完全的关闭它。
2 问：如果偶尔选错一个对象，该如何去掉它？答：简单的再次单击这个对象来去掉它，或者点击清除选择按钮…clr‟来去掉全部所选的对象。
注意到与这个按钮相邻的还有两个相关按钮，一个是…ps‟按钮来获取前一次选择；一个是‟all‟按钮来选择全部点、线、面。
3 问：右下角下拉菜单中的“Global”指的是什么？答：它指的是当前显示的坐标系。
在同一个模型中用户可以建立多个坐标系，可以是笛卡尔坐标系或者柱坐标系。
如果用户定义了多个坐标系，那么可以在SAP2000 屏幕右下角的默认为“Global”的下拉菜单中进行切换。
4 问：如何显示构件的局部坐标轴？答：点击视图>设置建筑视图选项，在对话框中勾选框架/索/钢束前面的局部坐标轴选项，可以显示红、白、蓝三个颜色的箭头，代表1,2,3 轴。
参考美国国旗的颜色来记住这个是有效的方法，红色对应１轴；白色对应２轴；蓝色对应３轴。
请注意这个视图菜单>设置建筑视图选项命令，设置局部坐标轴的显示不仅适用于框架对象，也适用于节点、壳面及连接对象。
5 问：如何改变构件的长度？答：在要改变构件的端点处点击鼠标右键，然后在弹出的点信息对话框中编辑构件端点要移动到的位置的坐标。
6 问：如何改变框架单元的截面属性？答：首先，选择框架单元，点击指定>框架/索/筋>框架截面，选择新的截面属性。
如果在左侧的截面属性菜单中没有看到需要的截面，那么可以用…Import（导入）‟下拉菜单，能够导入标准的型钢截面（Chinese.pro文件为中国型钢库文件）。
也可以选择…Add（添加）‟。
可以添加任意材料的非标准截面、截面设计器截面、变截面以及自动截面选择列表。
7 问：导入AutoCAD 生成的.dxf文件时，需要注意那些问题？答：(1)要导入的对象不能位于0层；(2)模型中最好用直线来简化模型，不能包含多义线；(3)导入时注意选择合适的单位，初始单位与导入时的单位要统一；(4)CAD 通常的操作平面为x-y平面，导入CAD平面图时，SAP中向上方向为z 方向，导入CAD 立面图时，注意将向上的方向指定为y向。
SAP2000学习提纲一、SAP2000简介SAP2000是基于有限元法的结构分析软件，在SAP2000三维图形环境中提供了多种建模、分析和设计选项，且完全在一个集成的图形界面内实现。
建模简单、形象，建立结构几何模型的同时也建立了结构的有限元模型。
二、有限元分析方法通俗地说，有限元法就是一种计算机模拟技术。
有限元法最初的思想是把一个大的结构划分为有限个称为单元的小区域，在每一个小区域里，假定结构的变形和应力都是简单的，小区域内的变形和应力都容易通过计算机求解出来，进而可以获得整个结构的变形和应力。
有限元法中的相邻的小区域通过边界上的结点联接起来，可以用一个简单的插值函数描述每个小区域内的变形和应力，求解过程只需要计算出结点处的应力或者变形，非结点处的应力或者变形是通过函数插值获得的，换句话说，有限元法并不求解区域内任意一点的变形或者应力。
三、SAP2000建模的基本步骤1、SAP2000坐标系SAP2000坐标系为右手坐标系。
整体坐标记为x，y，z三个方向轴是互相垂直的并且满足右手准则。
SAP2000总是假设z轴是垂直轴，自重总是沿-z方向作用。
SAP2000以1，2，3轴表示单元局部坐标系。
整体坐标系的作用：1）节点坐标的确定；2）节点约束信息；3）节点荷载；4）整体方程组的建立；5）节点位移输出。
局部坐标系的作用：1）单元刚度方程的建立；2）单元材料特性和截面几何特性；3）单元荷载的输入；4）结构的内力输出。
2、模型对象尽量与实际构件一致，尽量按照实际情况输入。
设置单位制建模方式一：模板建模CAD保存为dxf文件，再将dxf文件导入SAP2000设置轴网定义材料定义截面绘制模型施加支座约束定义荷载工况定义组合运行结构分析分析结果输出3、建模之前首先选定单位制。
4、简单模型尽量由SAP2000直接建模；若用CAD建模，文件须保存为dxf文件，且使dxf文件中的图形位于坐标原点，且使图形坐标轴与SAP2000整体坐标系一致。
sap2000课程设计一、课程目标知识目标：1. 掌握SAP2000软件的基本操作和界面功能；2. 学习结构分析的基本原理，理解SAP2000在结构工程中的应用；3. 了解SAP2000进行结构建模、分析及结果解读的基本步骤；4. 掌握使用SAP2000进行简单结构模型建立与求解的方法。
技能目标：1. 能够独立操作SAP2000软件，进行结构模型的搭建；2. 能够利用SAP2000对结构进行静力、动力等基本分析；3. 能够对SAP2000分析结果进行正确解读，提取关键信息；4. 培养学生的实际操作能力，提高解决实际结构工程问题的技能。
情感态度价值观目标：1. 培养学生对结构分析软件的学习兴趣，激发探索精神；2. 增强学生的团队合作意识，培养沟通协调能力；3. 提高学生对我国建筑行业的认同感，树立正确的专业价值观；4. 引导学生关注工程实践中的道德和法律责任，培养良好的职业素养。
课程性质：本课程为实践性较强的专业课程，旨在帮助学生掌握SAP2000软件在结构工程中的应用。
学生特点：学生具备一定的结构力学基础，对结构分析软件有一定了解，但实际操作能力有待提高。
教学要求：注重理论与实践相结合，强调学生的动手能力，通过案例教学，使学生能够熟练运用SAP2000解决实际问题。
在教学过程中，关注学生的个体差异，因材施教，提高教学效果。
二、教学内容1. SAP2000软件概述- 软件背景与功能介绍- SAP2000界面及基本操作2. 结构建模- 建立结构模型的基本步骤- 单元类型与属性设置- 节点、单元、支座及荷载的定义与施加3. 结构分析- 静力分析：线性静力分析、非线性静力分析- 动力分析：反应谱分析、时程分析- 温度效应分析、稳定性分析等4. 结果解读与输出- 分析结果的查看与输出- 云图、图表的生成与解读- 报告的编制与打印5. 实践项目- 案例分析：简单框架结构、桥梁结构等- 学生分组进行结构模型建立与分析- 分析结果讨论与评价教学大纲安排：第一周：SAP2000软件概述及基本操作第二周：结构建模（1）第三周：结构建模（2）第四周：静力分析与结果解读第五周：动力分析与结果解读第六周：实践项目（1）第七周：实践项目（2）第八周：成果展示与总结教学内容关联教材章节，结合课程目标，确保学生能够系统地掌握SAP2000软件在结构工程中的应用。
SAP2000学习提纲一、SAP2000简介SAP2000是基于有限元法的结构分析软件，在SAP2000三维图形环境中提供了多种建模、分析和设计选项，且完全在一个集成的图形界面内实现。
建模简单、形象，建立结构几何模型的同时也建立了结构的有限元模型。
二、有限元分析方法通俗地说，有限元法就是一种计算机模拟技术。
有限元法最初的思想是把一个大的结构划分为有限个称为单元的小区域，在每一个小区域里，假定结构的变形和应力都是简单的，小区域内的变形和应力都容易通过计算机求解出来，进而可以获得整个结构的变形和应力。
有限元法中的相邻的小区域通过边界上的结点联接起来，可以用一个简单的插值函数描述每个小区域内的变形和应力，求解过程只需要计算出结点处的应力或者变形，非结点处的应力或者变形是通过函数插值获得的，换句话说，有限元法并不求解区域内任意一点的变形或者应力。
三、SAP2000建模的基本步骤1、SAP2000坐标系SAP2000坐标系为右手坐标系。
整体坐标记为x，y，z三个方向轴是互相垂直的并且满足右手准则。
SAP2000总是假设z轴是垂直轴，自重总是沿-z方向作用。
SAP2000以1，2，3轴表示单元局部坐标系。
整体坐标系的作用：1）节点坐标的确定；2）节点约束信息；3）节点荷载；4）整体方程组的建立；5）节点位移输出。
局部坐标系的作用：1）单元刚度方程的建立；2）单元材料特性和截面几何特性；3）单元荷载的输入；4）结构的内力输出。
2、模型对象尽量与实际构件一致，尽量按照实际情况输入。
模型初始化(设置单位制) 模板建模设置轴网dxf文件导入定义材料定义截面绘制模型施加支座约束定义荷载工况定义组合运行结构分析分析结果输出3、建模之前首先选定单位制。
4、简单模型尽量由SAP2000直接建模，由dxf文件导入模型时应使dxf文件中的图形位于坐标原点，且使图形坐标轴与SAP2000整体坐标系一致。
5、钢材的材料属性需要修改弹性模量和屈服强度，注意钢通属于冷弯型钢设计强度为205 N/mm2，屈服强度适当减小。
sap2000入门.学习1、局部坐标系在sap2000中点、线、面等单元都有局部坐标系，且用了三种颜色（红、蓝、白）来表示其局部坐标。
但我不明白这三种颜色究竟谁代表了axial 1、axial 2、axial 3？答：（a）红色----1轴、白色----2轴、蓝色----3轴。
king.zk（b）局部坐标系的规定如下：1轴为轴向，从i点到j点。
当杆件为水平时，2轴的方向与整体坐标系的z轴正向一致；而当杆件为竖直时，2轴方向与整体坐标系X轴正向一致，3轴为右手螺旋规则，依据1、2轴而定。
lijianning2、SAP2000软件在建立模型时，无法考虑箍筋间距和箍筋直径大小，软件仅能就所配置的端面大小给予适当的箍筋量，而在实际工程中是要考虑这些的，涉及到截面剪力强度大小计算等问题。
想问的是，现在很多设计院和研究所已将SAP2000用于实际工程的设计和抗震性能评估，这些结果可靠吗？不知SAP新版本会不会解决这个问题？2005-04-19 答：在实际设计的时候，sap会给出所需要的剪切钢筋面积，这与截面设计时候是否有箍筋没有关系。
至于做抗震评估，如果这里你的抗震评估是指使用pushover方法的话，那么也许可以这么做：混凝土的本构关系采用受限制混凝土的曲线，让它来考虑箍筋的作用，这样将问题转移到定义合理的本构关系上去了。
ocean20003、SAP2000截面设置的梁配筋问题各位大侠：小弟初涉sap，有几个比较初级的问题：（1）在sap2000中，对于梁、柱的配筋，只对纵筋的截面进行定义，而在实际的结构设计中，还存在箍筋配筋的问题。
（2）在sap2000中，对于梁、柱的配筋，只给了一个截面进行定义，而在实际的结构设计中，梁两端和中间段的配筋有时是不一样的，还有柱也存在这样的问题，大家如何处理的？（3）在进行pushover推覆分析中，要设置塑性铰特性，sap2000给出了默认值，而实际的铰特性小弟认为应该对杆件进行试验，或者用专门的软件来计算，不知大家如何处理？如果用软件来计算，望能告知或者提供上来，不胜感激！（4）sap2000中进行动力时程分析用到的地震波，其文件格式是什么？地震波的时间间隔是多少？还是完全按照自己处理的地震波的时间间隔来定？答：（1）、sap2000在采用混凝土设计的时候会计算判断出所需要的纵筋和箍筋的面积，以结果的形式体现出来，定义截面的时候只是一个初始设置。
题目一：不同荷载的作用及工况的考虑。
一、建立模型：1、 选择计算量纲为KN,m,C 。
2、 点击File →New Model,出现摸板图案→点击Beam ，在数据输入编辑器中输入：跨度数=2，每一跨长度=5→确定Restraints 没有勾选→OK 并叉掉三维显示窗口。
3、 选中右边杆件→从Edit 菜单中选Replicate 出现复制菜单窗口→单击Radial →选中Parallel to Y→在Angle 里填入90度（另一个-36.87度）→然后删掉右边单元。
4、 选中左边单元的左端点→按鼠标右键出现点的信息→将X 坐标改成-2。
二、从定义菜单Define 中完成以下工作：1. 定义材料：Define →Material →选钢STEEL →点击Modify/Show Material 可查看有关钢的弹性模量及泊松比，修改钢的弹性模量为722.2510/E KN M =⨯ .2. 定义截面。
Define →Frame Sections →Add/Wide Flange 下选择 Add Rectangular →Add NewProperty →用默认名 在Material 域选Steel →在Dimensions 域Depth 和 Width 都改成0.3。
→点OK 。
3. 定义计算荷载的工况，Define →Load Case →程序默认工况名为:DEAD ，用其默认值→OK 。
三、从赋值菜单Assign 中完成以下工作：1、 修改约束：选中点3 →Assign →Joint →Joint Restraints 中只对Translation1打勾→OK 。
2、 选中点1 →Assign →Joint →Joint Restraints →点击绞支座→OK 。
3、 赋截面特征。
选中工具栏中的all ，杆件呈虚线状态→Assign → Frame/Cable Section 指定杆件的材料几何特性→按OK四、从分析菜单Analyze 中完成以下工作1、 设置结构分析类型：由Analyze →Set Analysis Options 出现图窗口选择平面结构按→OK 。
SAP2000学习提纲
一、SAP2000简介
SAP2000是基于有限元法的结构分析软件，在SAP2000三维图形环境中提供了多种建模、分析和设计选项，且完全在一个集成的图形界面内实现。
建模简单、形象，建立结构几何模型的同时也建立了结构的有限元模型。
二、有限元分析方法
通俗地说，有限元法就是一种计算机模拟技术。
有限元法最初的思想是把一个大的结构划分为有限个称为单元的小区域，在每一个小区域里，假定结构的变形和应力都是简单的，小区域内的变形和应力都容易通过计算机求解出来，进而可以获得整个结构的变形和应力。
有限元法中的相邻的小区域通过边界上的结点联接起来，可以用一个简单的插值函数描述每个小区域内的变形和应力，求解过程只需要计算出结点处的应力或者变形，非结点处的应力或者变形是通过函数插值获得的，换句话说，有限元法并不求解区域内任意一点的变形或者应力。
三、SAP2000建模的基本步骤
1、SAP2000坐标系
SAP2000坐标系为右手坐标系。
整体坐标记为x，y，z三个方向轴是互相垂直的并且满足右手准则。
SAP2000总是假设z轴是垂直轴，自重总是沿-z方向作用。
SAP2000以1，2，3轴表示单元局部坐标系。
整体坐标系的作用：
1）节点坐标的确定；
2）节点约束信息；
3）节点荷载；
4）整体方程组的建立；
5）节点位移输出。
局部坐标系的作用：
1）单元刚度方程的建立；
2）单元材料特性和截面几何特性；
3）单元荷载的输入；
4）结构的内力输出。
2、模型对象尽量与实际构件一致，尽量按照实际情况输入。
设置单位制
建模
方式一：模板建模CAD保存为dxf文件，
再将dxf文件导入SAP2000
设置轴网
定义材料
定义截面
绘制模型
施加支座约束
定义荷载工况
定义组合
运行结构分析
分析结果输出
3、建模之前首先选定单位制。
4、简单模型尽量由SAP2000直接建模；若用CAD建模，文件须保存为dxf文件，且使dxf文件中的图形位于坐标原点，且使图形坐标轴与SAP2000整体坐
标系一致。
（本教材中面板的例题是以模板建模为例）
5、钢材的材料属性需要修改弹性模量和屈服强度，屈服强度适当减小。
四、算例分析
采用SAP2000计算面板过程
一、修改单位：修改右下角单位为N，mm，C。
二、建立轴网：文件→新模型→轴网→笛卡尔→输入x，y，z的数量及间距，一般来讲-Z轴为重力方向（默认），而且重力软件会自动计算在建立模型时只要保证玻璃的重力方向与Z轴重合就行。
三、材料：定义→材料→添加新材料
以下表格中的数据均为mm、N（这时要注意SAP中的单位是否与你要输入数据的单位一致）。
材料名称Stone（石材）GLASS（玻璃）Alumpanel（铝材）
材料类型各项同性各项同性各项同性
设计类型none none none
密度 2.8E-09 2.61E-09 2.854E-09
重度 2.75E-05 2.56E-05 2.8E-05
弹性模量80000 72000 70000
泊松比0.125 0.2 0.33
热膨胀系数0.8E-05 1.0E-05 2.35E-05
四、定义面截面：定义→面截面→添加新截面
截面名称自定义
材料名称根据实际情况选stone/
glass/alumpanel
材料角0
面类型壳
膜面板厚度，如石材25，玻璃
10，铝板3
弯曲面板厚度，如石材25，玻璃
10，铝板3
类型壳
五、绘制面板：绘图→绘制矩形面单元→选择截面后开始绘图
绘制及指定面，点取左边标签栏中的绘制矩形面单元section选取前面所添加的材料如：boli
六、定义荷载工况：定义→荷载工况→添加新荷载（即风荷载、地震等）
七、定义荷载组合
1.定义→风荷载
2.定义→组合→添加新组合(设计值)
八、设置支座：指定→节点→约束（根据实际情况约束位移）
支座设置，如点玻为250系列驳接抓则支座位置在距边缘125mm处。
先选择boli截面，再在编辑菜单栏下点取剖分面选项，输入需分格的数量
点取剖分面分割选择壳
确定支座的位置指定节点约束
九、添加荷载：指定→面荷载→均匀（壳）注意：必须先选择所指定的面
注意单位的选取
风荷载
水平地震作用
十、运行：分析→设置运行的分析工况（注意系统自动生成的dead模型需运行）
十一、查看结果：
1.显示→显示力/应力→壳（工况组合设计值查看应力）屏幕墙左下角显示最大最小值
玻璃面板的最大应力强度值小于玻璃幕墙强度规范值84N/mm2则计算通过，反之则不能通过
2.显示→显示变形形状→壳（风荷载）
3d模型
3．玻璃面板允许的最大挠度应为强度标准值与面板长边支座净距比值的的1/60 4．若计算结果不能通过则需将运行后的结果解锁，按上述步骤重新操作一遍。
