转载2016-01-23 17:25:58

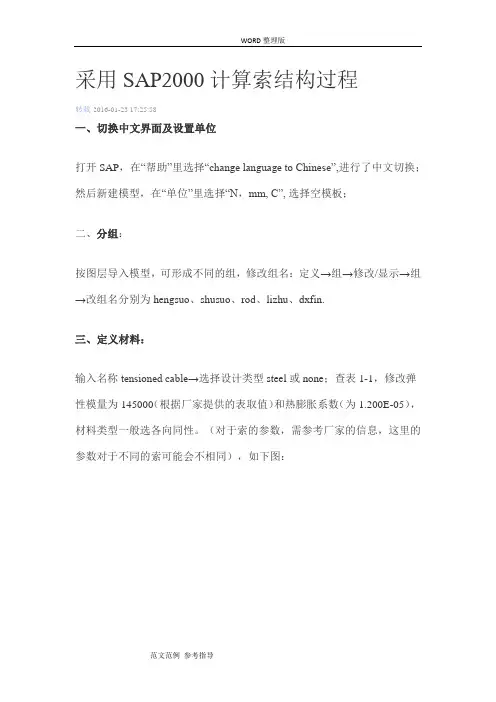

一、切换中文界面及设置单位
打开SAP,在“帮助”里选择“change language to Chinese”,进行了中文切换;然后新建模型,在“单位”里选择“N,mm, C”,选择空模板;
二、分组:
按图层导入模型,可形成不同的组,修改组名:定义→组→修改/显示→组→改组名分别为hengsuo、shusuo、rod、lizhu、dxfin.
三、定义材料:
输入名称tensioned cable→选择设计类型steel或none;查表1-1,修改弹性模量为145000(根据厂家提供的表取值)和热膨胀系数(为),材料类型一般选各向同性。
(对于索的参数,需参考厂家的信息,这里的参数对于不同的索可能会不相同),如下图:
四、定义截面
这里用框架结构来模拟拉索。
定义→框架截面→在“选择要添加的属性类型”的第二栏选择“add circle”→“添加新属性”,查表2-2,先选用直径为36的钢索,截面名称栏输入“S36”,在材料一栏选
截面“tensioned cable”,输入直径36,如下图:
打开“截面属性”一栏,可看到相应的截面参数,再打开“属性修正”一栏,在横截的轴向面积输入修正系数,因为是用框架结构模拟钢索结构,所以在“围绕2轴的惯性矩”、“围绕3轴的惯性矩”系数应尽可能的小,输入→点击“确认”。
如下图:
选择→组→hengsuo、shusuo→tensioned cable 用同样的方法定义截面FANGTONG、T、FIX截面。
附:wide flange→工字钢
channel→槽钢
double channel→双槽钢
Tee→T形钢
angle→角钢
double angle→双角钢
box/tube→方通
pipe→圆管
r ectangular→矩形截面
circle→圆截面
general→自定义截面(定义截面属性)
cold formed C→C形冷轧钢
cold formed Z→Z形冷轧钢
cold formed hat→帽形冷轧钢
SD section→自定义截面(定义截面形状)
Nonprismatic→变截面定义
五、定义载荷工况
分别输入载荷名称、类型、自重乘数和自动侧向系数,自重乘数取0,定义风载荷w、玻璃自重boli、温度载荷temp(模拟预应力)、delttemp(实际温度).
除DEAD以外,其它自乘系数均为0,国外一般采用的标准为英标
BS6399-95。
六、定义分析工况
添加新工况:按力传递顺序分别添加分析工况W、boli、temp、delttemp. 分析工况类型选static,分析类型均为非线性,载荷类型均为LOAD,初始条件均为从上次非非线性工况状态终点继续,风载荷的比例系数为,玻璃自重取,温度的为,修改非线性参数,设置每阶段的最大总步数和每阶段的最大空步数(对于大多数结构默认的一般是可以的),值既不能太大,也不能太小(太大运行时间会很长,太小会运行不出结果)。
过程如下:
1.定义→分析工况→添加新工况
2.在弹出的“分析工况数据”框中,分别设定各参数,如下图:
3.点击“非线性参数“栏后面的“修改/显示”,弹出非线性参数一栏,在几何非线性参数里选取“P-∆”,设置“每阶段的最大总步数”和“每阶段的最大空步数”。
七、指定截面
选择→组→横索、竖索→指定→框架/索/筋→框架截面→选择S36→确认;用同样的方法分别定义lizhu为FANGTONG,ROD为FIX,DXFIN为T截面。
八、指定载荷
1. 选择组DXFIN,指定框架/索/筋载荷→分布→选择W,方向为Y向,单位为KN, mm, C ,输入均布载荷的大小,这里取,如下图:
2.用同样方法,选择组DXFIN,加上玻璃的自重载荷;
3.首先,在轴力,温度,应变相互转换小工具中输入温度膨胀系数、截面面积、弹性模量,然后查厂家表,取破断力的~倍,大致估算所需取温度为-154,如下图:
再选组→横竖索→指定→框架/索/筋→温度载荷,出现下图所示对话框:
4.选组→横竖索→指定→框架/索/筋→温度载荷,在载荷工况名称中选delttemp,输入实际温度40,。
九、运行分析
分析→运行分析→现在运行
运行完毕,动画模拟其受力的运动状态,检查连接部位是否正确,显示→力/应力→框架/索→选择W,轴向力,比例为自动调整,选择填充图表,如下图:
观察显示的结果,也可双击拉索来看其受力大小和方向。
十、调试
因为拉索总是受拉应力,颜色应为黄色。
若结果显示为红色,说明受压应力,需调节DEMP的温度值来改变拉索预应力的大小,然后再运行分析,直至最终显示拉索为黄色为止。
调试前需先解锁。
十一、计算索
在SAP里我们有了温度和轴力就可以推断出要用的索,然后通过公式算出预应力的大小。
十二、特别注意
非线型分析时,不象我们平时计算刚架时需定义组合,只需在分析工况里进行组合即可。
十三、基本知识
SAP常用快捷命令:
CTRL+L→汉化
F2→局部放大
F3→恢复全视图
F4→显示未变形形状
F5→运行分析
F6→显示变形形状
F8→平移
Shift+F8→单步放大
Shift+F9→单步缩小
“←”→单步左转;
“→”→单步右转;
“↑”→单步上转;
“↓”→单步下转。
Ctrl+E→设置显示选项。
Shift+F12→显示表格
Ctrl+A→选择全部
在规则的模型时建议采用SAP2000建模,在能更加熟悉SAP的操作的同时也因为两个软件的容差不一样减少运算的误差(SAP和CAD)
十四、建模注意事项:
a)简化模型
b)不使用0图层,相同截面和材料的杆件用同一图层,不同的杆件选用不同图层;
c)杆件分成小段,对于弧形杆件,要分成小段的直线连接;
d)不使用多段线。
