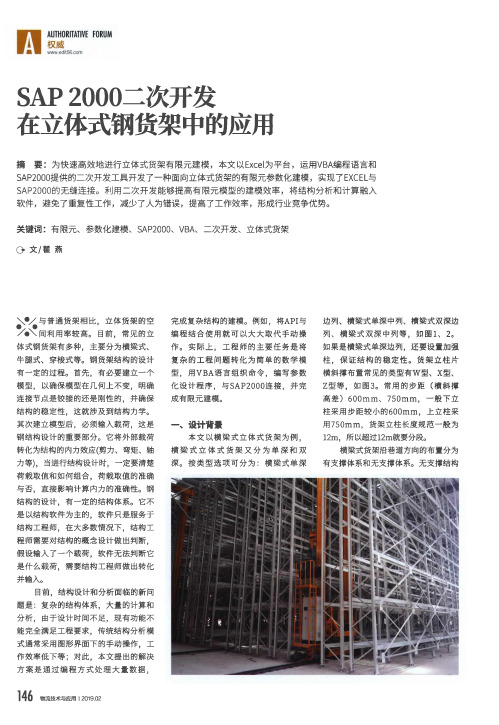

结构分析软件SAP2000建模的二次开发技术_傅建清

钢结构分析步骤示意步骤一：运行SAP2000，进行初始化设置点击，将单位改为“KN，m，C”。

然后点击“轴网”步骤二：定义轴网数据设置轴网数量、间距。

点击“确定”。

在右边3D图示中左键双击图形，弹出“定义网络系统数据”对话框，修改“Z5”坐标为“13”。

点击“确定”来关闭对话框。

轴网定义完毕。

点击“定义”----“材料属性”，弹出定义材料对话框，选择“快速添加材料”，弹出“快速材料定义”对话框，料”，修改相关系数，如下图。

点击“确定”，回到“定义材料”对话框。

点击“快速添加材料”，在材料类型里面选择“Concrete”，规范为“Chinese C30”,点击“确定”。

如下图。

点击“确定”，“确定”，材料定义完成。

步骤四：定义框架截面点击“定义”---“截面属性”---“框架截面”，弹出“框架属性”点击“添加新属性”，然后点击第一个图形，弹出下图，修改相关参数。

并点击“确定”。

回到“框架属性”界面后，再次点击“添加新属性”，选择第一个图形，弹出下图，修改相关系数，然后点击“确定”。

点击“确定”。

框架截面定义完成。

步骤五：定义版界面属性点击“定义”---“截面属性”---“面属性”，弹出“面界面”对话框点击“添加新界面”，弹出“壳截面数据”，并修改相关参数。

点击“确定”。

再点击“确定”，定义板截面完成。

步骤六：绘制构件点击左侧窗口，使其激活。

点击界面上不工具条中设置“YZ视图”，使左侧视图进入YZ（X=0）立面。

点击绘制“框架/索单元”按钮，弹出“对象属性”浮动窗，在Section下拉列表选择“H500X300X12X20”分别在竖向轴线分层以两点方式绘制柱子。

柱子绘制完成后，在“绘制属性”浮动窗中Section下拉列表选择“H400X300X10X16”，将一、二层的梁和屋面梁绘制上去。

在接卖弄左侧工具条中点击“选择全部”按钮，选中所选构件，点击“编辑”---“带属性复制”，弹出“复制”，修改相关参数，点击“确定”。

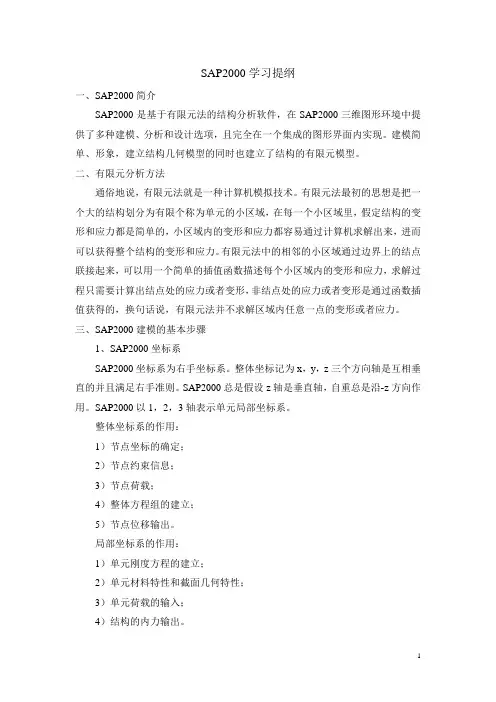

SAP2000学习提纲一、SAP2000简介SAP2000是基于有限元法的结构分析软件，在SAP2000三维图形环境中提供了多种建模、分析和设计选项，且完全在一个集成的图形界面内实现。

建模简单、形象，建立结构几何模型的同时也建立了结构的有限元模型。

二、有限元分析方法通俗地说，有限元法就是一种计算机模拟技术。

有限元法最初的思想是把一个大的结构划分为有限个称为单元的小区域，在每一个小区域里，假定结构的变形和应力都是简单的，小区域内的变形和应力都容易通过计算机求解出来，进而可以获得整个结构的变形和应力。

有限元法中的相邻的小区域通过边界上的结点联接起来，可以用一个简单的插值函数描述每个小区域内的变形和应力，求解过程只需要计算出结点处的应力或者变形，非结点处的应力或者变形是通过函数插值获得的，换句话说，有限元法并不求解区域内任意一点的变形或者应力。

三、SAP2000建模的基本步骤1、SAP2000坐标系SAP2000坐标系为右手坐标系。

整体坐标记为x，y，z三个方向轴是互相垂直的并且满足右手准则。

SAP2000总是假设z轴是垂直轴，自重总是沿-z方向作用。

SAP2000以1，2，3轴表示单元局部坐标系。

整体坐标系的作用：1）节点坐标的确定；2）节点约束信息；3）节点荷载；4）整体方程组的建立；5）节点位移输出。

局部坐标系的作用：1）单元刚度方程的建立；2）单元材料特性和截面几何特性；3）单元荷载的输入；4）结构的内力输出。

2、模型对象尽量与实际构件一致，尽量按照实际情况输入。

设置单位制建模方式一：模板建模CAD保存为dxf文件，再将dxf文件导入SAP2000设置轴网定义材料定义截面绘制模型施加支座约束定义荷载工况定义组合运行结构分析分析结果输出3、建模之前首先选定单位制。

4、简单模型尽量由SAP2000直接建模；若用CAD建模，文件须保存为dxf文件，且使dxf文件中的图形位于坐标原点，且使图形坐标轴与SAP2000整体坐标系一致。

sap2000对混凝土楼板的处理建筑结构中，楼板通常用膜单元来模拟，因为膜单元具有平面内的刚度。

板单元力学行为与膜单元相反，只具有平面外的刚度，通常用来模拟地基梁。

壳单元的力学行为膜单元与板单元之和在建筑结构分析中，对于一般平面布置规则、楼板没有过大面积开洞的结构体系中，混凝土规范允许假定结构平面内的刚度无限大，即采用刚性隔板假定。

sap楼板在默认的情况下为弹性楼板，可以通过DIAPHRAGM来实现结构平面内无限刚性的假定。

该约束用于：1、模拟建筑结构混凝土楼板或者混凝土填充板，这种板拥有很大的平面内刚度。

2、模拟桥梁上部结构的隔板，这些楼板一般具有很大的平面内的刚度。

此外，要注意隔板约束的节点必须在一个平面内，否则，该约束将会有效地束缚节点面外弯曲，会使结构变刚，与实际不符。

sap2000入门栏2005年精华贴整理作者：tumugg 提交日期：2006-7-3 10:52:001、局部坐标系在sap2000中点、线、面等单元都有局部坐标系，且用了三种颜色（红、蓝、白）来表示其局部坐标。

但我不明白这三种颜色究竟谁代表了axial 1、 axial 2、axial 3？答：（a）红色----1轴、白色----2轴、蓝色----3轴。

king.zk（b）局部坐标系的规定如下： 1轴为轴向，从i点到j点。

当杆件为水平时，2轴的方向与整体坐标系的z轴正向一致；而当杆件为竖直时，2轴方向与整体坐标系X轴正向一致，3轴为右手螺旋规则，依据1、2轴而定。

lijianning2、SAP2000软件在建立模型时，无法考虑箍筋间距和箍筋直径大小，软件仅能就所配置的端面大小给予适当的箍筋量，而在实际工程中是要考虑这些的，涉及到截面剪力强度大小计算等问题。

想问的是，现在很多设计院和研究所已将SAP2000用于实际工程的设计和抗震性能评估，这些结果可靠吗？不知SAP新版本会不会解决这个问题？2005-04-19答：在实际设计的时候，sap会给出所需要的剪切钢筋面积，这与截面设计时候是否有箍筋没有关系。

SAP2000功能介绍SAP2000中文版是一个集成化的通用结构分析与设计软件。

它可以对建筑结构、工业建筑、桥梁、管道、大坝等不同体系类型的结构进行分析和设计，也可以根据需要完成世界大多数国家和地区的结构规范设计。

SAP2000中文版软件集成化的特性还体现在集成化的软件环境，也就是结构建模、分析和设计的所有工作都是在同一界面中完成的，并且所有的数据都是在同一数据库中进行的，不需要数据的相互传输。

SAP2000中文版的界面是一个标准的Windows界面系统，历史由来SAP2000是由美国Computer and Structures Inc.（CSI）公司开发研制的通用结构分析与设计软件。

SAP2000已有近四十年的发展历史，是美国乃至全球公认的结构分析计算程序，在世界范围内广泛应用。

美国CSI公司是由Wilson教授的学生Ashraf总裁于1978年创建的，CSI公司的大部分技术开发人员都是Wilson教授的学生，并且Wilson教授也是CSI公司的高级技术发展顾问，CSI公司的产品都是缘于Wilson教授及其学生在四十多年来对结构工程有限元分析领域内的研究，并且得到了来自全球数十万工程师用户持续不断的使用和建议，凭借SAP2000、ETABS、SAFE等高质量的软件产品，现在CSI公司已经成为这个领域的业界翘楚，其行业优势地位得到了全球的公认。

SAP2000是由SAP5、SAP80、SAP90发展而来的。

1969年美国加州大学Berkeley分校的Wilson教授发布了第一个SAP程序，这是基于小型机的，SAP是“Structural Analysis Program”首字母的缩写。

从此，SAP就成为了结构有限元分析的代名词。

1963年在加州大学Berkeley分校，Wilson教授和Clough教授为了教授结构静力与动力分析而开发了SMIS（Symbolic Matrix Interpretive System），其目的是为了弥补在传统手工计算方法和结构分析矩阵法之间的隔阂，这个FORTRAN程序是免费分发的，被许多大学采用，其最终版本是CAL91，直至今日，它仍在许多大学被用来教授现代结构分析课程。

S A P2000建模和分析过程SAP2000建模和分析过程在家一边做论文，一边把SAP2000建模和分析过程整理了下1.轴网：a：文件---新模型---轴网。

笛卡尔坐标可以定义立方体矩形，柱面坐标可以定义立方体弧形。

添加局部坐标系：单击鼠标右键---编辑轴网数据---添加新系统（原点位置：0、0、0；在快速绘制，第一个网格位置中可以输入局部坐标相对于总坐标的位置；不可以在一个视窗中同时显示整体坐标、局部坐标，可以通过屏幕右下方的选择区切换。

b:文件---导入：CAD文件、EXCEL等。

注：cad中定义不能使用0图层定义新的图层；在导入时，cad的铅垂方向和世界坐标wcs中X、Y、Z、轴的哪一个轴对应，相应的选择对应的轴（全局上方向），也可以在cad中进行旋转操作，也可以通过施加重力方向的荷载校核；结构导入模型时偏离整体坐标原点太远，可以在cad中将模型移到通用坐标系WCS原点，或在sap2000中进行模型整体移动； cad中采用的是浮动坐标，导入sap2000后会出现极少的位差，可在“交互数据编辑功能”里修改； cad中的曲线杆件不能导入sap2000中，可以利用cad的二次开发技术将圆弧、椭圆等线段修改成直线线段；由cad导入的线段必须为直线，不能为多段线。

c:程序自带的已定义属性的三维“框架”。

1.1：修改轴网：转化为一般轴线：即可完成对整体坐标与局部坐标中轴线的编辑、修改。

编辑数据---修改显示系统----粘合到轴网线：某楼层层高不一样时，可在-修改显示系统修改z轴坐标，构件会随着轴网一起移动。

.2．定义材料：定义---材料（有快速添加材料和添加新材料）。

快速添加材料是程序已经定义好了的，可以定义钢和混凝土，当“快速添加材料”中没有要定义的材料时，则需要自己手动在“添加新材料”中定义。

3.定义截面:框架单元：用来模拟梁、柱、斜撑、桁架、网架等。

面截面： Shell（壳）、plane（平面）、Asolid（轴对称实体）Shell: 膜（仅具有平面内刚度，一般用于定义楼板单元，起传递荷载的作用）；壳（具有平面内以及平面外刚度，一般用于定义墙单元,当h/L<1/10时为薄壳，忽略剪切变形）板(仅具有平面外刚度，仅存在平面外变形，一般用来模拟薄梁或地基梁)4:绘制模型：一般是定义好某种截面后再绘制该截面。

SAP2000建模和分析过程在家一边做论文，一边把SAP2000建模和分析过程整理了下1.轴网：a：文件---新模型---轴网。

笛卡尔坐标可以定义立方体矩形，柱面坐标可以定义立方体弧形。

添加局部坐标系：单击鼠标右键---编辑轴网数据---添加新系统（原点位置：0、0、0；在快速绘制，第一个网格位置中可以输入局部坐标相对于总坐标的位置；不可以在一个视窗中同时显示整体坐标、局部坐标，可以通过屏幕右下方的选择区切换。

b:文件---导入：CAD文件、EXCEL等。

注：cad中定义不能使用0图层定义新的图层；在导入时，cad的铅垂方向和世界坐标wcs中X、Y、Z、轴的哪一个轴对应，相应的选择对应的轴（全局上方向），也可以在cad中进行旋转操作，也可以通过施加重力方向的荷载校核；结构导入模型时偏离整体坐标原点太远，可以在cad中将模型移到通用坐标系WCS原点，或在sap2000中进行模型整体移动；cad中采用的是浮动坐标，导入sap2000后会出现极少的位差，可在“交互数据编辑功能”里修改；cad中的曲线杆件不能导入sap2000中，可以利用cad的二次开发技术将圆弧、椭圆等线段修改成直线线段；由cad导入的线段必须为直线，不能为多段线。

c:程序自带的已定义属性的三维“框架”。

1.1：修改轴网：转化为一般轴线：即可完成对整体坐标与局部坐标中轴线的编辑、修改。

编辑数据---修改显示系统----粘合到轴网线：某楼层层高不一样时，可在-修改显示系统修改z轴坐标，构件会随着轴网一起移动。

.2．定义材料：定义---材料（有快速添加材料和添加新材料）。

快速添加材料是程序已经定义好了的，可以定义钢和混凝土，当“快速添加材料”中没有要定义的材料时，则需要自己手动在“添加新材料”中定义。

3.定义截面:框架单元：用来模拟梁、柱、斜撑、桁架、网架等。

面截面：Shell（壳）、plane（平面）、Asolid（轴对称实体）Shell: 膜（仅具有平面内刚度，一般用于定义楼板单元，起传递荷载的作用）；壳（具有平面内以及平面外刚度，一般用于定义墙单元,当h/L<1/10时为薄壳，忽略剪切变形）板(仅具有平面外刚度，仅存在平面外变形，一般用来模拟薄梁或地基梁)4:绘制模型：一般是定义好某种截面后再绘制该截面。

下部平接钢结构通廊SAP2000建模分析下部平接钢结构通廊SAP2000建模分析樊正军（中冶北方（大连）工程技术有限公司，辽宁大连116600）摘要：带式输送机通廊有时做成下部平接钢结构通廊，这种结构形式的钢桁架通廊与结构力学平面桁架计算方法稍有不同，文章采用结构结构分析软件SAP2000并结合工程实力对这种结构形式进行了建模分析，并用PKPM对计算结果进行了比较与分析，指出了二者之间的区别并进行了分析，对类似结构的设计和施工具有一定的参考意义。

关键词：带式输送机；下部平接钢通廊；SAP2000；PKPM；建模分析比较引言带式输送机又称胶带输送机，可用于水平运输或倾斜运输，由于使用方便，被广泛应用于现代各种工业企业中，如矿山井下巷道、地面运输系统、露天采矿场及选矿厂等。

带式输送机大多安装在通廊内，由于运输距离长，其通廊长度大，有时要跨越地面建筑物、道路河流等，这种情况下大多采用钢结构通廊（简称钢通廊）。

钢通廊相比混凝土结构通廊而言，由于具有自重轻、跨度大、节省材料、施工方便以及可以合理利用场地等优点，近年来带式输送机钢通廊的应用越来越广泛。

钢结构通廊的结构形式一般采用空间桁架，为减小桁架高度、减少外侧墙面彩板面积及节约钢材量，桁架下弦杆件可选用工字钢或H型钢，将支承带式输送机支腿荷载的梁和起横向联系作用将荷载传至桁架节点的水平横梁布置成顶面与桁架下弦工字钢或H型钢顶面平齐，我们将这种钢结构通廊称之为下部平接钢结构通廊。

本文将结合工程实例，运用结构分析软件SAP2000对这种结构形式的钢通廊进行了建模分析，同时用PKPM进行了校核，为此类结构的设计分析提供一种方法和思路，具有一定的借鉴和参考意义。

1 工程实例概况某钢厂烧结工程项目中一段跨度为30m的胶带机通廊，胶带机支腿荷载为5kN/m，两侧走人处活荷载为3.0kN/m2，该段通廊要求不封闭不采暖。

根据以上要求选用结构形式为下部平接钢桁架通廊，结构布置方案如下：由于工艺要求净宽度3.5m，考虑钢桁架端部门型架宽度等布置两侧桁架中心线距离为3.8m；上弦布置十字交叉水平支撑L75x6，上弦水平连接横梁选用2[12.6背对背组合；桁架下弦布置胶带机支腿梁I16和水平连接横梁HW175x175x7.5x11，满铺-5纹钢板（下方设-60x6@500加劲板，纹钢板及加劲板与钢梁焊接牢固可靠，可假定纹钢板平面内刚度无穷大）；桁架高度取2.7m，桁架端竖杆HM294x200x2x12，端斜腹杆2L125x8，其他斜腹杆2L90x6，桁架所有直腹杆均为2L75x6。

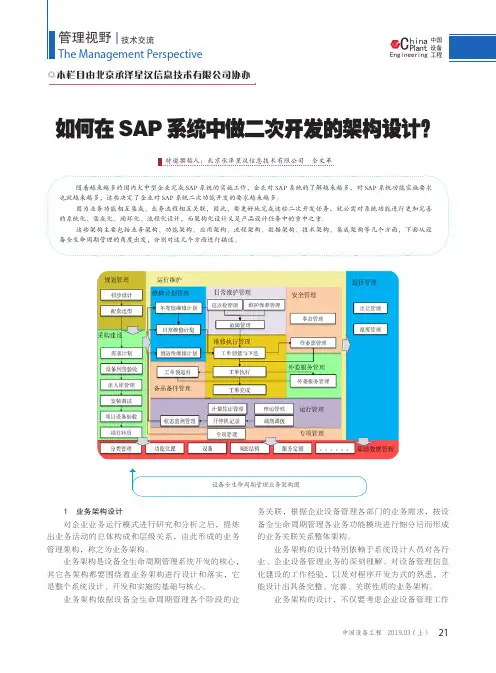

中国设备工程Engineer ing hina C P lant如何在SAP 系统中做二次开发的架构设计？1 业务架构设计对企业业务运行模式进行研究和分析之后，提炼出业务活动的总体构成和层级关系，由此形成的业务管理架构，称之为业务架构。

业务架构是设备全生命周期管理系统开发的核心，其它各架构都要围绕着业务架构进行设计和落实，它是整个系统设计、开发和实施的基础与核心。

业务架构依据设备全生命周期管理各个阶段的业务关联，根据企业设备管理各部门的业务需求，按设备全生命周期管理各业务功能模块进行细分后而形成的业务关联关系整体架构。

业务架构的设计特别依赖于系统设计人员对各行业、企业设备管理业务的深刻理解、对设备管理信息化建设的工作经验，以及对程序开发方式的熟悉，才能设计出具备完整、完善、关联性质的业务架构。

业务架构的设计，不仅要考虑企业设备管理工作随着越来越多的国内大中型企业完成SAP 系统的实施工作，企业对SAP 系统的了解越来越多，对SAP 系统功能实施要求也就越来越多，这些决定了企业对SAP 系统二次功能开发的要求越来越多。

因为业务功能相互集成、业务流程相互关联，因此，要更好地完成这些二次开发任务，就必需对系统功能进行更加完善的系统化、集成化、闭环化、流程化设计，而架构化设计又是产品设计任务中的重中之重。

这些架构主要包括业务架构、功能架构、应用架构、流程架构、数据架构、技术架构、集成架构等几个方面，下面从设备全生命周期管理的角度出发，分别对这几个方面进行描述。

◎本栏目由北京承泽星汉信息技术有限公司协办设备全生命周期管理业务架构图的现有需求，还要关注企业设备管理工作的长远规划，以及用户未考虑到的业务情况，还要为今后的业务提升留下发展空间。

设备全生命周期管理业务架构图是作者多年实施经验的积累，它描述了设备全生命周期管理的业务架构。

2 功能架构设计功能架构就是对业务架构的实施方式进行模块化设计，实现每个业务部分都可以称之为一个功能模块。

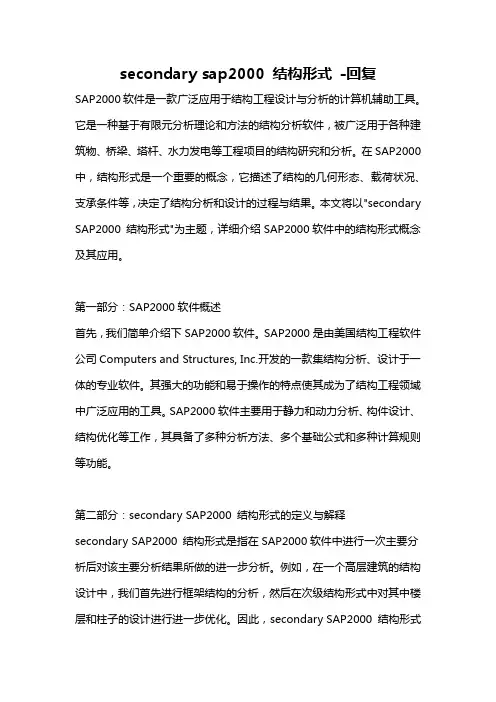

secondary sap2000 结构形式-回复SAP2000软件是一款广泛应用于结构工程设计与分析的计算机辅助工具。

它是一种基于有限元分析理论和方法的结构分析软件，被广泛用于各种建筑物、桥梁、塔杆、水力发电等工程项目的结构研究和分析。

在SAP2000中，结构形式是一个重要的概念，它描述了结构的几何形态、载荷状况、支承条件等，决定了结构分析和设计的过程与结果。

本文将以"secondary SAP2000 结构形式"为主题，详细介绍SAP2000软件中的结构形式概念及其应用。

第一部分：SAP2000软件概述首先，我们简单介绍下SAP2000软件。

SAP2000是由美国结构工程软件公司Computers and Structures, Inc.开发的一款集结构分析、设计于一体的专业软件。

其强大的功能和易于操作的特点使其成为了结构工程领域中广泛应用的工具。

SAP2000软件主要用于静力和动力分析、构件设计、结构优化等工作，其具备了多种分析方法、多个基础公式和多种计算规则等功能。

第二部分：secondary SAP2000 结构形式的定义与解释secondary SAP2000 结构形式是指在SAP2000软件中进行一次主要分析后对该主要分析结果所做的进一步分析。

例如，在一个高层建筑的结构设计中，我们首先进行框架结构的分析，然后在次级结构形式中对其中楼层和柱子的设计进行进一步优化。

因此，secondary SAP2000 结构形式的分析是在经过主要分析后进行的次级设计，以进一步完善和优化结构。

第三部分：secondary SAP2000 结构形式的应用现在，我们来进一步了解secondary SAP2000 结构形式在实际工程中的应用。

主要应用场景有以下几个方面。

1. 结构形式的优化设计：在主要分析完成之后，我们可以使用secondary SAP2000 结构形式来对结构形式进行优化。

SAP2000®空间结构线性和非线性静力和动力分析设计系统基本分析参考手册Computers and Structures, Inc. Berkeley, California, USA 北京金土木软件技术有限公司北京车公庄大街19号中国建筑标准设计研究院 100044Version 92004-11版权计算机程序SAP2000及全部相关文档都是受专利法和版权法保护的产品。

全球范围的所有权属于Computers and Structures, Inc.（SAP2000中文版版权同属于北京金土木软件技术有限公司）。

如果没有 Computers and Structures, Inc. 的预先书面许可，未经许可的程序使用或任何形式的文档复制一律禁止。

更多信息和此文档的副本可从以下获得：北京金土木软件技术有限公司北京车公庄大街19号中国建筑标准设计研究院 100044电话：86-10-8838 3866传真：86-10-8838 1056电子邮件：cks@网址：Computers and Structures, Inc.1995 University Avenue Berkeley, California 94704电话：(510) 845-2177传真：(510) 845-4096电子邮件：info@（对于一般问题）电子邮件：support@（对于技术支持问题）网址：© Copyright Computers and Structures, Inc., 1978–2004.The CSI Logo is a registered trademark of Computers and Structures, Inc.SAP2000 is a registered trademark of Computers and Structures, Inc.免责声明SAP2000 的开发及文件编制投入了相当多的时间、努力及费用。

CAD绘制SAP2000结构分析模型的专业技巧CAD（Computer-Aided Design）是一种使用计算机来辅助设计、绘制和修改图形的技术。

结构分析软件SAP2000是一款常用的结构分析和设计软件，它能够对建筑和工程结构进行静力学和动力学分析。

在使用SAP2000进行结构分析之前，我们需要首先绘制结构模型，而CAD软件可以帮助我们快速准确地完成这一部分工作。

本文将介绍一些CAD绘制SAP2000结构分析模型的专业技巧，希望能对大家有所帮助。

1. 确定结构模型的几何形状和尺寸：在绘制结构模型之前，我们需要明确结构的几何形状和尺寸。

这包括墙体、楼板、柱子等各个组成部分的几何形状和尺寸。

通过CAD软件的绘图功能，我们可以准确地绘制出各个构件的平面图和立面图。

2. 使用分层绘图：对于多层结构，我们可以使用分层绘图来更好地展示各个层次的构件。

通过将每一层的构件绘制在不同的图层上，我们可以方便地控制每一层的显示和隐藏。

这对于后续的编辑和修改非常有帮助。

3. 使用CAD软件的图元库：大多数CAD软件都提供了丰富的图元库，包括各种常见的结构构件，如梁、柱、板等。

通过使用这些预定义的构件图元，我们可以快速绘制出结构模型，并且保证其准确性。

在绘制过程中，我们可以根据实际需要对构件进行缩放和旋转，以满足设计要求。

4. 使用CAD软件的修剪和延伸工具：在进行结构模型绘制时，我们经常需要对构件进行修剪和延伸操作。

这时，CAD软件的修剪和延伸工具就非常有用了。

通过这些工具，我们可以快速准确地对构件进行修剪和延伸，使其符合设计要求。

5. 添加标注和尺寸：在完成结构模型绘制后，我们需要添加一些标注和尺寸，以便于后续的分析和设计。

这些标注和尺寸可以包括构件的长度、高度等信息。

CAD软件提供了丰富的标注和尺寸工具，可以帮助我们快速准确地添加这些信息。

除了以上的基本绘图技巧外，下面还介绍一些特殊的技巧，以进一步提高绘图效率和准确性。

SAP2000入门●图形介面SAP2000图形介面（GUI）用于建立模型，分析，设计及显示结构状况。

●结构模型以如下的内容描述结构物·材料性质·梁、柱或桁架杆件的FRAME单元·墙、楼板或其他薄板的SHELL单元·表示单元接合处的JOINTS·支承JOINTS的约束（RESTRINTS）及弹簧（SPRINGS）·荷载含自重、温度、地震及其他·经SAP2000分析后，亦可显示荷载导致的位移、应力及反力图形介面提供多种有效工具去建立结构模型，甚至可利用内定基本模型及最佳设计去修正模型。

●坐标系统所有位置的定义皆使用单一整体坐标系。

此为三次元，右手定则的直角坐标系。

三轴为X、Y、Z。

结构模型的各成份（JOINT，FRAME单元，SHELL单元等）皆依各自的局部坐标系去定义性质，荷载及反应值。

局部坐标的三轴为1，2及3。

于建立或显示结构模型时尚可另建补助坐标系统。

●主视窗含完整的图形介面。

利用Windows的操作此视窗可移动，改变尺寸，最大最小化或关闭。

主标题位于主视窗的顶部，显示程序名及模型名。

●功能列位于功能列的功能含SAP2000所提供的大部分功能。

●主工具列提供快速操作功能，特别是有关显示的操作，大部分功能皆可由功能列上执行。

●浮动工具列提供变更模型的快速指令，所有功能皆包含于功能列上。

浮动工具列可利用鼠标左键移动或变形。

●显示视窗显示视窗显示模型的几何形状，亦可包括单元性质，荷载，分析结果。

并可同时显示四个视窗。

各视窗有独自的视点，显示类型，显示选项。

例如未变形模型显示于1个视窗荷载另1个视窗，动能变形于第3视窗，设计应力比于第4视窗。

也可以为四种不同类型的未变形模型或其他，一个平面，两向立面及一个透视。

每次仅有一显示视窗“可动作（Active）”，浏览及显示操作仅于目前可动作视窗有效，可按一下标题列或视窗范围内使该视窗变为可活动。

关于SAP2000⼆次开发
对于SAP2000，我想说的是：
第⼀，必须要对系统各模块要了解，只有这样才能了解⾃⼰需要去开发哪些功能，怎么开发，并且在开发过程中能合理分类。

第⼆，熟悉数据结构、代码逻辑，不要让代码显得混乱，不能开发到最后⾃⼰也看不懂⾃⼰写的代码，这是⼀个好的程序员的基本要求。

第三，要了解开发接⼝，主要是了解各个函数的功能，参数和返回值。

第四，开发语⾔最好选择⾃⼰熟悉的，这样上⼿会⽐较快。

本⼈不推荐使⽤VB编写，VB的代码显得有些混乱，定义也不够合理，虽然API ⽂档是⽤VB作为⽰例的，但是如果你熟悉你的开发语⾔的话上⼿会很快，没必要选择VB去牺牲很多效率。

本⼈还是推荐C#，作为新⽣的语⾔，它合简单易⽤与功能强⼤与⼀体，⽆论⽤JAVA的还是C++的⼈都可以在⼀两天内了解它。

第五，开发后置难度太⼤，作为商业开发还可以，个⼈就算了。

前置开发些材料模块和截⾯模块之类的，使之符合⾃⼰使⽤习惯，提⾼前期效率，个⼈⽤户开发做到这些就差不多了。

Sap2000在结构设计中的应用——框架结构摘要：本文主要通过上海某郊区的框架结构的设计分析的步骤解析来阐述土木工程应用软件SAP2000在框架结构设计中的应用方法。

关键词：sap 2000 ,结构设计，框架结构1.结构基本情况：位于上海某郊区框架结构，六层，层高3.5m,沿X 轴方向为45m ⨯，沿Y 轴方向为36m ⨯，主梁截面尺寸为300500mm mm ⨯，次梁截面尺寸为200400mm mm ⨯，柱截面尺寸为450450mm mm ⨯。

采用C30混凝土。

2.荷载分析：结构承受主要荷载包括：楼面恒荷载：24/kN m 楼面活荷载：24/kN m 。

屋面恒荷载：24/kN m 屋面活荷载：22/kN m 。

风荷载：上海地区按50年一遇风压值取20.55/kN m 。

地震荷载：第一组地震荷载，抗震设防烈度为7度，地震基本加速度为0.10g ，场地特征取0.6。

3.设计依据：计算分析依据《建筑结构荷载规范》以及《建筑抗震设计规范》。

4.建立结构模型4.1 建立新模型新建模型，单位选择为 ,,kN m C 。

模型选择三维框架如图1所示：图1 建立新模型然后添加截面属性如图2所示图2 定义主梁截面属性完成后得到结构三维模型如图3所示，将楼板设定为薄壳单元，楼板厚度为250mm。

图3 框架轴线图4.2 荷载的定义和添加4.2.1 定义荷载模式定义添加荷载模式，包括恒荷载，活荷载，风荷载以及地震荷载，如图4所示：图4 定义荷载模式4.2.2设定地震荷载地震荷载的设定主要包括首先是定义地震荷载如图5所示，其中最大地震影响系数为0.08 地震烈度设定为7（0.10g），阻尼比设定为0.05，场地特征周期0.6：图5 定义地震荷载然后定义反应谱函数如图6所示分别将影响系数，地震烈度以及场地特征周期和函数阻尼比设定完成，而后添加反应谱工况如图7所示：图6 定义反应谱函数图7 添加反应谱工况4.2.3 定义和添加风荷载在荷载模式中对于风荷载进行侧向荷载模式修改如图8所示，其中风力作用面与体形系数选择风力作用面来自对象，基本风压设定为0.55，地面粗糙度为B，建筑宽度为18，而后在框架四周绘制受力面并且添加风荷载如图9所示：图8 侧向荷载模式修改图9 添加风荷载4.3 运行荷载并得到分析结果在添加完荷载后进行运行并分析，可以得到一系列想要的分析结果，如图10所示为加载运行后的变形图。
