TDA2030音频功率放大电路

基于TDA2030设计的功放TDA2030是一种通用的低频功率放大器集成电路，广泛应用于音频功放设备中。

其特点是结构简单，可靠性高，功率输出稳定。

本文将基于TDA2030设计一个功放电路，并详细介绍其原理和设计步骤。

首先，我们来简单了解一下TDA2030的工作原理。

TDA2030是一个双音频功率放大器，能够输出20W的功率，工作电压范围为±9V到±16V。

其内部包含了电流限制器、过热保护和短路保护电路，可以有效地保护功率管不受过载或短路等情况的损坏。

电路中的C1和R1是输入阻抗网络，用于提供输入信号的直流耦合和交流耦合。

C2和R2构成一个反馈网络，用于控制输出信号的放大倍数和频率响应。

C3和C4用作输入和输出的直流耦合电容，R3是一个稳定的偏置电阻，用于引导静态电流。

在设计这个功放电路时，首先需要确定所需的功率输出和工作电压范围。

根据TDA2030的规格书，我们可以选择输入电压为±12V，输出功率为20W。

接下来，我们需要计算反馈网络的参数。

根据TDA2030的规格书，反馈电阻R2的取值范围为1kΩ到22kΩ，输入电容C2的取值范围为0.1μF到1μF。

根据设计要求，我们可以选择R2=10kΩ，C2=0.47μF。

然后，我们需要为输入端设计一个合适的阻抗网络。

一般而言，输入电阻的取值为10kΩ到100kΩ，输入电容的取值为0.1μF到1μF。

根据设计要求，我们可以选择R1=47kΩ，C1=0.1μF。

接下来，我们需要选择适当的输入和输出直流耦合电容。

根据TDA2030的规格书，我们可以选择C3=100μF和C4=2200μF。

这些电容的主要作用是阻隔直流分量，只传递交流信号。

最后，我们需要确定稳定的偏置电阻R3的取值。

根据TDA2030的规格书，可选的范围是1kΩ到10kΩ。

我们可以选择R3=4.7kΩ。

完成上述步骤后，我们就设计好了一个基于TDA2030的功放电路。

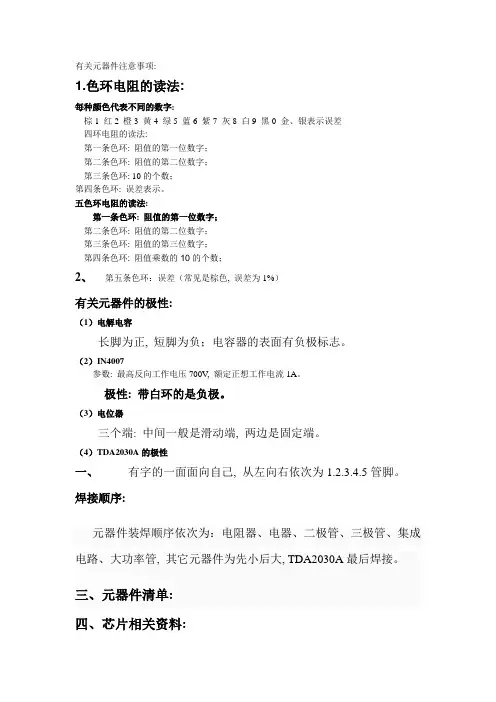

有关元器件注意事项:1.色环电阻的读法:每种颜色代表不同的数字:棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 金、银表示误差四环电阻的读法:第一条色环: 阻值的第一位数字；第二条色环: 阻值的第二位数字；第三条色环: 10的个数；第四条色环: 误差表示。

五色环电阻的读法:第一条色环: 阻值的第一位数字；第二条色环: 阻值的第二位数字；第三条色环: 阻值的第三位数字；第四条色环: 阻值乘数的10的个数；2、第五条色环：误差（常见是棕色, 误差为1%）有关元器件的极性:（1）电解电容长脚为正, 短脚为负；电容器的表面有负极标志。

（2）IN4007参数: 最高反向工作电压700V, 额定正想工作电流1A。

极性: 带白环的是负极。

（3）电位器三个端: 中间一般是滑动端, 两边是固定端。

（4）TDA2030A的极性一、有字的一面面向自己, 从左向右依次为1.2.3.4.5管脚。

焊接顺序:元器件装焊顺序依次为：电阻器、电器、二极管、三极管、集成电路、大功率管, 其它元器件为先小后大, TDA2030A最后焊接。

三、元器件清单:四、芯片相关资料:1, TDA2030简介TDA2030是德律风根生产的音频功放电路, 采用V型5 脚单列直插式塑料封装结构。

按引脚的形状引可分为H型和V型。

该集成电路广泛应用于汽车立体声收录音机、中功率音响设备, 具有体积小、输出功率大、失真小等特点。

并具有内部保护电路。

意大利SGS公司、美国RCA公司、日本日立公司、NEC公司等均有同类产品生产, 虽然其内部电路略有差异, 但引出脚位置及功能均相同, 可以互换。

TDA2030是许多电脑有源音箱所采用的Hi-Fi功放集成块。

它接法简单, 价格实惠。

额定功率为14W。

电源电压为±6～±18V。

输出电流大, 谐波失真和交越失真小（±14V/4欧姆, THD=0.5%）。

具有优良的短路和过热保护电路。

课程设计题目高保真音频功率放大器设计学院专业班级姓名指导教师年月日课程设计任务书学生姓名：专业班级：指导教师：工作单位：题目: 高保真音频功率放大器设计初始条件：可选元件：集成功放LA4100或LA4102；集成功放4430；集成功放TD2030；集成功放TDA2004、2009；集成功放TA7240AP（集成功放的选择应满足技术指标）。

电容、电阻、电位器若干；或自备元器件。

直流电源±12V，或自备电源。

可用仪器：示波器，万用表，毫伏表要求完成的主要任务:（1）设计任务根据技术指标和已知条件，选择合适的功放电路，如：OCL、OTL或BTL电路。

完成对高保真音频功率放大器的设计、装配与调试。

（2）设计要求①输出功率10W/8Ω；频率响应20~20KHz；效率>60﹪；失真小。

②选择电路方案，完成对确定方案电路的设计。

计算电路元件参数与元件选择、并画出总体电路原理图，阐述基本原理。

（选做：用PSPICE或EWB软件完成仿真）③安装调试并按规定格式写出课程设计报告书。

时间安排：1、年月日集中，作课设具体实施计划与课程设计报告格式的要求说明。

2、年月日，查阅相关资料，学习电路的工作原理。

2、年月日至年月日，方案选择和电路设计。

2、年月日至年月日，电路调试和设计说明书撰写。

3、年月日上交课程设计成果及报告，同时进行答辩。

指导教师签名：年月日系主任（或责任教师）签名：年月日摘要本文设计的高保真音频功率放大器，带八欧负载，输出功率可达10W，整体电路分为四级：电源、前置放大电路、音调调节电路、功率放大电路；正负电源用7815和7915设计，前置放大和音调调节电路用NE5532设计，功率放大电路用TDA2030设计，制作和调试后，各项指标已实现。

关键字：音频功率放大器，音调调节，TDA2030，NE5532。

目录1设计内容及技术参数指标 (4)1.1设计内容 (4)1.2设计要求和技术参数 (4)2方案论证及电路框图 (4)2.1方案论证 (4)2.2电路框图 (4)3单元模块设计与参数计算 (5)3.1电源模块 (5)3.2前置放大电路 (6)3.2.1设计的必要性 (6)3.2.2芯片选择 (6)3.3音调调节电路 (7)3.3.1功能 (7)3.3.2电路 (7)3.3.3原理说明 (7)3.4功率放大电路 (8)3.4.1方案选择 (8)3.4.2原理说明 (9)4 PCB电路板制作和焊接 (9)4.1原理图设计 (9)4.2 PCB设计 (9)4.3 PCB板制作 (9)4.4焊接 (9)5安装与调试 (10)5.1分级测试 (10)5.1.1前置放大级 (10)5.1.2音调调节级 (10)5.1.3功率放大级 (10)5.2联调 (10)5.2.1通频带测试 (10)5.2.2计算 (11)6总结 (12)附录1完整电路图 (13)附录2元件清单 (13)1设计内容及技术参数指标1.1设计内容本次课程设计内容为设计一个高保真音频功率放大器。

号计设课程目题高保真音频功率放大器设计院学业专级班姓名指导教师日月年武汉理工大学《模拟电子技术基础》课程设计说明书课程设计任务书学生姓名：专业班级：指导教师：工作单位：题目: 高保真音频功率放大器设计初始条件：可选元件：集成功放LA4100或LA4102；集成功放4430；集成功放TD2030；集成功放TDA2004、2009；集成功放TA7240AP（集成功放的选择应满足技术指标）。

电容、电阻、电位器若干；或自备元器件。

直流电源±12V，或自备电源。

可用仪器：示波器，万用表，毫伏表要求完成的主要任务:（1）设计任务根据技术指标和已知条件，选择合适的功放电路，如：OCL、OTL或BTL电路。

完成对高保真音频功率放大器的设计、装配与调试。

（2）设计要求①输出功率10W/8Ω；频率响应20~20KHz；效率>60﹪；失真小。

②选择电路方案，完成对确定方案电路的设计。

计算电路元件参数与元件选择、并画出总体电路原理图，阐述基本原理。

（选做：用PSPICE或EWB软件完成仿真）③安装调试并按规定格式写出课程设计报告书。

时间安排：1、年月日集中，作课设具体实施计划与课程设计报告格式的要求说明。

2、年月日，查阅相关资料，学习电路的工作原理。

2、年月日至年月日，方案选择和电路设计。

2、年月日至年月日，电路调试和设计说明书撰写。

3、年月日上交课程设计成果及报告，同时进行答辩。

指导教师签名：年月日日系主任（或责任教师）签名：年月1武汉理工大学《模拟电子技术基础》课程设计说明书摘要本文设计的高保真音频功率放大器，带八欧负载，输出功率可达10W，整体电路分为四级：电源、前置放大电路、音调调节电路、功率放大电路；正负电源用7815和7915设计，前置放大和音调调节电路用NE5532设计，功率放大电路用TDA2030设计，制作和调试后，各项指标已实现。

关键字：音频功率放大器，音调调节，TDA2030，NE5532。

TDA2030集成音频功率放大器组装与维修一、TDA2030简介：TDA2030是许多音频功放产品所采用的Hi-Fi功放集成块。

它接法简单，价格实惠，使用方便，在现有的各种功率集成电路中，它的管脚属于最少的一类，总共才5个引脚，外型如同塑封大功率管，给使用带来不少方便。

TDA2030 在电源电压±14V，负载电阻为4Ω时输出14瓦功率（失真度≤0．5％）；在电源电压±16V，负载电阻为4Ω时输出18瓦功率（失真度≤0．5％）。

电源电压为±6～±18V。

输出电流大，谐波失真和交越失真小（±14V/4欧姆，THD=0.5%）。

具有优良的短路和过热保护电路。

其接法分单电源和双电源两种，如图3－3－2所示。

图3－3－2TDA2030应用电路图二、集成音频功率放大器组装（一）电路组成与工作原理电路原理如图3-3-3，该电路由左右两个声道组成，其中W101为音量调节电位器，W102低音调节电位器，W103为高音调节电位器。

输入的音频信号经音量和音调调节后由C106、C206送到TDA2030集成音频功率放大器进行功率放大。

该电路工作于双电源（OCL）状态，音频信号由TDA2030的1脚（同向输入端）输入，经功率放大后的信号从4脚输出，其中R108、C107、R109组成负反馈电路，它可以让电路工作稳定，R108和R109的比值决定了TDA2030的交流放大倍数，R110、C108和R210、C208组成高频移相消振电路，以抑制可能出现的高频自激振荡。

图3-3-4为电源电路，为功放电路提供15-18V的正负对称电源。

图3－3－3TDA2030集成音频功放电路原理图图3－3－4TDA2030集成音频功放供电电路原理图(二)电路元器件选择（套件：/item.htm?id=5641928561）TDA2030为功率元件，使用过程中将会产生大量热量，要求安装到足够大的散热片上。

TDA2030A组成的30W功率放大器电路图作者:admin 来源:TDA2030A组成的30W功率放大器电路图TDA2030A组成的30W功率放大器电路图TDA2030这样的电路对初学者来说就很适合。

功率也可以适用于书房和卧室等空间不是很大的地方。

元件也很好找，价格便宜。

该电路图如下：本电路有一点错误之处，但是我不知道怎么在博客里面改图片，所以只能在这里加以说明。

TDA2030A有5个引脚，其中引脚定义为：1、同向输入2、反向输入3、负电源4、输出5、正电源所以不管怎么接，TDA2030A的引脚3肯定接低电平，引脚5接高电平。

上面的电路图里面第二个运放需要将-15V、+15V换位。

本电路无需调试，只要安装正确即可正常工作。

这款电路属于BTL功率放大，B TL是Bridge-Tied-load的缩写，意为桥接式负载。

负载的两端分别接在两个放大器的输出端。

其中一个放大器的输出是另外一个放大器的镜像输出，也就是说加在负载两端的信号仅在相位上相差180°。

负载上将得到原来单端输出的2倍电压。

从理论上来讲电路的输出功率将增加4倍。

BTL电路能充分利用系统电压，因此BT L结构常应用于低电压系统或电池供电系统中。

在汽车音响中当每声道功率超过10 w时，大多采用BTL形式。

BTL形式不同于推挽形式，BTL的每一个放大器放大的信号都是完整的信号，只是两个放大器的输出信号反相而已。

用集成功放块构成一个BTL放大器需要一个双声道或两个单声道的功放块。

但是并不是所有的功放块都适用于BTL形式，BTL形式的几种接法也各有优劣。

电路里面C1与R1构成高通滤波电路，以公式f=1/(2πRC)可以得出在固定高通频率下R、C的值。

电路中，如果假设f=100Hz，C值不变，R的值将会减小，则R 得电流将增大，从而输出功率减小，导致喇叭音量减小；所以应该改变C的值，R 值不变。

调整R、C的值，可以有效地改善输出语音的质量。

TDA2030功放电路图电压±6-18V功率14W喇叭4欧带音调板TDA2030功放电路图左手665收藏：时间：2015-4-15日9:14TDA2030引脚图与应用电路参数TDA2030是最常用到的音频功率放大电路，模拟电路的课本的一般都有介绍，这里我给大家介绍一下各种TDA2030参数TDA2030管脚功能：1脚是正相输入端2脚是反向输入端3脚是负电源输入端4脚是功率输出端5脚是正电源输入端。

<TDA2030引脚图>TDA2030特点:1.开机冲击极小。

2.外接元件非常少。

3.TDA2030输出功率大，Po=18W(RL=4Ω)。

4.采用超小型封装（TO-220）,可提高组装密度。

5.TDA2030A能在最低±6V最高±22V的电压下工作在±19V、8Ω阻抗时能够输出16W的有效功率，THD≤0.1%。

6.内含各种保护电路，因此工作安全可靠。

主要保护电路有：短路保护、热保护、地线偶然开路、电源极性反接（Vsmax=12V）以及负载泄放电压反冲等。

功放中的前置放大器，一般都采用双电源供电，即对称的正负电源供电。

业余制作时，又会碰到手头无双电源，这就给制作带来困难。

本文介绍利用TDA2030将单电源转换双电源给前置放大器NE5532供电，电路如附图所示。

用TDA2030做双电源供电电路TDA2030 (IC1)是一种高效的运算放大器。

利用它的互补输出，就可将单极性电源转换成所需出的双极性电源。

在图中，阴值相等的Rl、R2形成一个分压器，分压器的中点接到IC1运算放大器的同相输入端，且IC1接成电压跟随器，使O’端和0端电位相等。

O’端又是虚地点，它与输入电源的接地端完全隔离。

C2、C3分别为正、负电源的滤波电容。

正电源从C2的“+”端输出，加到IC2 NE5532的⑧脚，负电源从C3的“一”端输出，加到IC2 NE5532的④脚．O’端为IC2的接地端。

TDA2030功放电路图电压±6时间：2015-4-15日 9:14TDA2030引脚图与应用电路参数TDA2030是最常用到的音频功率放大电路，模拟电路的课本的一般都有介绍，这里我给大家介绍一下各种TDA2030参数TDA2030管脚功能：1脚是正相输入端2脚是反向输入端3脚是负电源输入端4脚是功率输出端5脚是正电源输入端。

<TDA2030引脚图>TDA2030特点:1.开机冲击极小。

2.外接元件非常少。

3.TDA2030输出功率大，Po=18W(RL=4Ω)。

4.采用超小型封装（TO-220）,可提高组装密度。

5.TDA2030A能在最低±6V最高±22V的电压下工作在±19V、8Ω阻抗时能够输出16W的有效功率，THD≤0.1%。

6.内含各种保护电路，因此工作安全可靠。

主要保护电路有：短路保护、热保护、地线偶然开路、电源极性反接（Vsmax=12V）以及负载泄放电压反冲等。

功放中的前置放大器，一般都采用双电源供电，即对称的正负电源供电。

业余制作时，又会碰到手头无双电源，这就给制作带来困难。

本文介绍利用TDA2030将单电源转换双电源给前置放大器NE5532供电，电路如附图所示。

用TDA2030做双电源供电电路TDA2030 (IC1)是一种高效的运算放大器。

利用它的互补输出，就可将单极性电源转换成所需出的双极性电源。

在图中，阴值相等的Rl、 R2形成一个分压器，分压器的中点接到IC1运算放大器的同相输入端，且IC1接成电压跟随器，使O’端和0端电位相等。

O’端又是虚地点，它与输入电源的接地端完全隔离。

C2、C3分别为正、负电源的滤波电容。

正电源从C2的“+”端输出，加到IC2 NE5532的⑧脚，负电源从C3的“一”端输出，加到IC2 NE5532的④脚．O’端为IC2的接地端。

由于NE5532在以往的文章中介绍较多，这里不再赘述。

在电路图中均标明了元件数值，只要按图制作，一般无需调试均可正常工作。

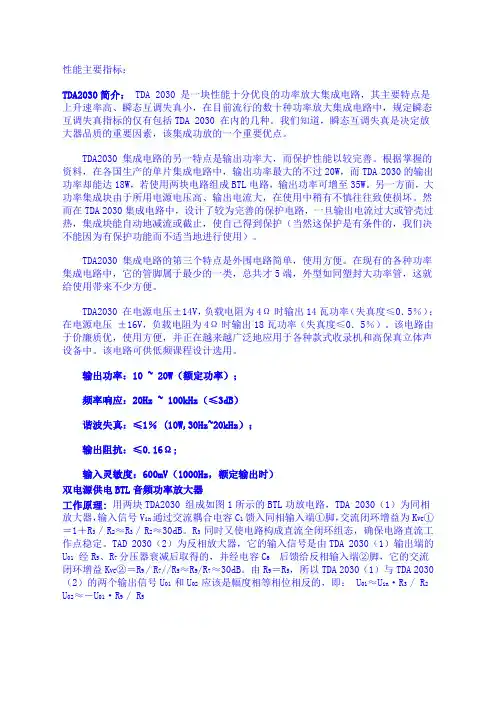

性能主要指标：TDA2030简介：TDA 2030 是一块性能十分优良的功率放大集成电路，其主要特点是上升速率高、瞬态互调失真小，在目前流行的数十种功率放大集成电路中，规定瞬态互调失真指标的仅有包括TDA 2030 在内的几种。

我们知道，瞬态互调失真是决定放大器品质的重要因素，该集成功放的一个重要优点。

TDA2030 集成电路的另一特点是输出功率大，而保护性能以较完善。

根据掌握的资料，在各国生产的单片集成电路中，输出功率最大的不过20W，而TDA 2030的输出功率却能达18W，若使用两块电路组成BTL电路，输出功率可增至35W。

另一方面，大功率集成块由于所用电源电压高、输出电流大，在使用中稍有不慎往往致使损坏。

然而在TDA 2030集成电路中，设计了较为完善的保护电路，一旦输出电流过大或管壳过热，集成块能自动地减流或截止，使自己得到保护（当然这保护是有条件的，我们决不能因为有保护功能而不适当地进行使用）。

TDA2030 集成电路的第三个特点是外围电路简单，使用方便。

在现有的各种功率集成电路中，它的管脚属于最少的一类，总共才5端，外型如同塑封大功率管，这就给使用带来不少方便。

TDA2030 在电源电压±14V，负载电阻为4Ω时输出14瓦功率（失真度≤0．5％）；在电源电压±16V，负载电阻为4Ω时输出18瓦功率（失真度≤0．5％）。

该电路由于价廉质优，使用方便，并正在越来越广泛地应用于各种款式收录机和高保真立体声设备中。

该电路可供低频课程设计选用。

输出功率：10 ~ 20W（额定功率）；频率响应：20Hz ~ 100kHz（≤3dB）谐波失真：≤1％ (10W,30Hz~20kHz）；输出阻抗：≤0.16Ω;输入灵敏度：600mV（1000Hz，额定输出时）双电源供电BTL音频功率放大器工作原理:用两块TDA2030 组成如图1所示的BTL功放电路，TDA 2030（1）为同相放大器，输入信号V in通过交流耦合电容C1馈入同相输入端①脚，交流闭环增益为K VC①＝1＋R3 / R2≈R3 / R2≈30dB。
