几款最常用的音频功放芯片以及应用电路介绍

btl功放常用芯片
BTL功放（Bridge-Tied Load Amplifier）是一种特殊的功放电路，常用于音频放大器和汽车音响系统。

它的设计可以提供高功率输出，并且可以驱动低阻抗负载。

常用的芯片包括但不限于：
1. TDA2030A，这是一款常用的单通道BTL功放芯片，具有较高的输出功率和良好的音质表现。

它适用于家用音响和小功率汽车音响系统。

2. TDA7294，TDA7294是STMicroelectronics生产的双通道BTL功放芯片，具有较高的输出功率和低失真。

它适用于要求较高音质和输出功率的音响系统。

3. TDA7850，TDA7850是STMicroelectronics生产的四通道BTL功放芯片，适用于汽车音响系统，能够驱动多个扬声器并提供高质量的声音输出。

4. TDA7560，TDA7560是STMicroelectronics生产的四通道BTL功放芯片，专门设计用于汽车音响系统，具有内置的诸如短路和过热保护功能。

5. TDA7377，TDA7377是STMicroelectronics生产的双通道
BTL功放芯片，适用于汽车音响系统和一般的音频放大应用。

这些芯片都具有不同的特性和应用范围，选择合适的BTL功放
芯片取决于具体的设计需求，如输出功率、音质要求、应用环境等。

在选择芯片时，需要综合考虑功放的性能参数、稳定性、成本以及
供应商支持等因素。

功放芯片推荐
功放芯片是一种广泛应用于音频放大器中的集成电路，主要用于放大输入信号，并将其输出到音箱或喇叭等输出设备。

在市场上，有许多不同类型的功放芯片可供选择，每种芯片都具有不同的特点和应用领域。

在这篇文章中，我将向您推荐几种常用的功放芯片，以供参考。

1. TDA7498E：这是一款非常受欢迎的功放芯片，具有高性能
和低功耗的特点。

它采用了双音频频道设计，能够输出较高功率的音频信号。

该芯片适用于汽车音频系统、家庭影音设备等多种应用场景。

2. TPA3116：这是一款数字功放芯片，采用了高效的BTL架构，能够实现低功耗和高保真度的音频放大。

它支持多种输入接口，包括模拟输入和数字输入，适用于音箱、耳机放大器等设备。

3. STA520：这是一款低功耗、高质量的功放芯片，适用于蓝
牙音箱等低功耗设备。

它具有低静态功率消耗、高动态范围和低噪声等特点，适合于要求高保真度的音频系统。

4. LM386：这是一款常用的单声道功放芯片，适用于便携式设备和小功率音箱。

它具有简单的电路结构和较高的增益，适合于电池供电的设备。

5. MAX9744：这是一款数字音频功放芯片，具有高效率和低
失真的特点。

它支持多种输入接口，包括模拟输入和数字输入，
适用于音箱、蓝牙音箱等设备。

以上仅是一些常见的功放芯片推荐，每一款芯片都有其适用的应用领域和特点，选择合适的芯片需要根据具体的应用需求来决定。

同时，还需要考虑功放芯片的品牌声誉、价格以及生产厂商的售后服务等因素，在选购之前需要综合考虑。

希望以上推荐能对您有所帮助。

功放芯片排行榜随着科技的不断发展，功放芯片在音频领域的应用越来越广泛。

功放芯片是一种可以将低功率电信号转化为高功率输出信号的集成电路。

它主要用于音频设备中，如音响、功放器、扬声器等。

目前市场上功放芯片品牌众多，每个品牌都有自己的特色和优势。

根据市场需求和用户反馈，下面将介绍一些目前市场上较受欢迎的功放芯片品牌及其特点。

第一名：TI（德州仪器）功放芯片德州仪器（Texas Instruments）是一家全球领先的模拟、混合信号和嵌入式处理解决方案供应商。

TI的功放芯片以其卓越的性能和稳定性而备受好评。

TI的功放芯片采用先进的数字信号处理技术，能够提供卓越的音质和低噪声。

同时，TI的功放芯片支持多种接口和音频格式，适用于各种音频设备。

第二名：NXP功放芯片NXP是一家领先的半导体厂商，其功放芯片在音频领域具有较高的声誉。

NXP的功放芯片采用高性能模拟信号处理技术，具有出色的音质和稳定性。

同时，NXP的功放芯片还具有低功耗和小型化的特点，适用于便携式音频设备。

第三名：ADI（安森美半导体）功放芯片ADI是一家全球领先的模拟、混合信号和数字信号处理（DSP）集成电路制造商。

ADI的功放芯片在音频领域具有较高的市场份额。

ADI的功放芯片采用先进的模拟和数字信号处理技术，具有极低的失真和噪声。

同时，ADI的功放芯片支持多通道输出和多种音频格式，适用于高端音响设备。

第四名：ST（意法半导体）功放芯片意法半导体是一家全球领先的集成电路制造商，其功放芯片在音频领域具有一定的市场份额。

ST的功放芯片采用高性能模拟信号处理技术，具有较低的功耗和小型化的特点。

同时，ST的功放芯片还具有低噪声和低失真的特点，适用于功放器、扬声器等音频设备。

第五名：NS（英飞凌）功放芯片英飞凌是一家全球领先的半导体制造商，其功放芯片在音频领域具有一定的市场份额。

英飞凌的功放芯片采用高性能数字信号处理技术，具有较低的功耗和较高的性能。

同时，英飞凌的功放芯片还具有多功能和可编程的特点，适用于各种音频设备。

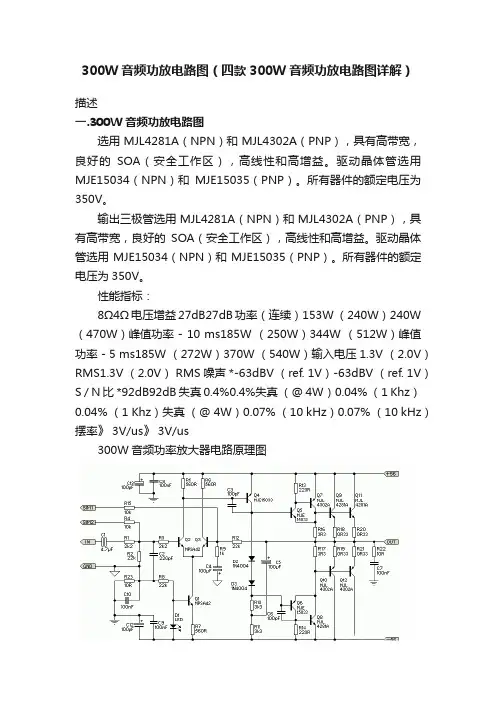

300W音频功放电路图（四款300W音频功放电路图详解）描述一.300W音频功放电路图选用MJL4281A（NPN）和MJL4302A（PNP），具有高带宽，良好的SOA（安全工作区），高线性和高增益。

驱动晶体管选用MJE15034（NPN）和MJE15035（PNP）。

所有器件的额定电压为350V。

输出三极管选用MJL4281A（NPN）和MJL4302A（PNP），具有高带宽，良好的SOA（安全工作区），高线性和高增益。

驱动晶体管选用MJE15034（NPN）和MJE15035（PNP）。

所有器件的额定电压为350V。

性能指标：8Ω4Ω电压增益27dB27dB功率（连续）153W （240W）240W （470W）峰值功率 - 10 ms185W （250W）344W （512W）峰值功率 - 5 ms185W （272W）370W （540W）输入电压1.3V （2.0V）RMS1.3V （2.0V） RMS噪声 *-63dBV （ref. 1V）-63dBV （ref. 1V）S / N比 *92dB92dB失真0.4%0.4%失真（@ 4W）0.04% （1 Khz）0.04% （1 Khz）失真（@ 4W）0.07% （10 kHz）0.07% （10 kHz）摆率》 3V/us》 3V/us300W音频功率放大器电路原理图300W音频功率放大器电源线路图二.由STK3152Ⅲ组成的300W功放电路前置放大电路信号输入采用平衡与不平衡两种方式，平衡输入电路由运放NE5532及外围电路组成，不平衡输入直接送人STK3152Ⅲ的1脚和15脚，经STK3152Ⅲ放大后的信号分别由5、6、10、11脚输出，2、14脚分别为两个声道的负反馈输入端NF。

电源电路功率放大电路每声道采用了8对日本东芝生产的发烧级大功率对管，以保证足够的电流驱动能力。

制作时也可根据实际需要选取合适的功率管数量。

图8对应的印板图见图9。

LM1875、LM3886（LM4780）、LM4766、TDA7293、TDA7294比较及应用摘要:一．6片IC简介本文将为大家介绍现在流行的6款IC音频功率放大器，分别是美国国半公司的LM1875、LM4766、LM3886（LM4780）以及ST意法公司的TDA9293和TDA7294，它们的标称输出功率在30～100W 范围内，适用于家用高保真音频功率放大器。

采用这几款IC的功放具有元件少、调试简单的特点，功率、音质与一般的分立元件功放相比毫不逊色，因此一直受到广大DIY发烧友，特别是初学者的喜爱。

JeffRowland的基于LM3886、TDA7293的功放跻身世界优秀功放之林，更证明了功率IC本身性能之优异。

关键词:音频功率放大器功率IC TDA7294 TDA7293应用LM1875 LM4766 LM3886一、6片IC简介本文将为大家介绍现在流行的6款IC音频大功率放大器，分别是美国国半公司的LM1875、LM4766、LM386（LM4780）以及ST意法公司的TDA7293、TDA7294，它们的标称功率在30～100W范围内，适合于家用高保真音频放大器。

采用这几款IC的功放具有元件少，高度简单的特点，功率、音质与一般分立元件功放相比毫不逊色，因此一直受到DIY发烧友，特别是初学者的喜爱。

JeffRowland的基于LM3886、TDA7293的功放跻身世界优秀功放之林，更证明了功率IC本身性能之优异。

虽然JeffRowland证明了功率IC可以好声，而且这些IC家喻户晓，使用者众多，但“IC音质不如分立元件”的观念却依然根深蒂固的扎根于广大DIY发烧友的头脑里。

很多人对这些芯片的认识来自未能发挥芯片的制作，造成对这些芯片的误解。

本文将从产品数据手册入手，多角度，深入地挖掘产品数据手册中包含的丰富信息，揭开数据背后隐藏的秘密，以求给大家一个全面的认识。

1、LM1875LM1875是美国国家半导体公司20世纪90年代初推出的一款音频功放IC，如图1所示。

主流功放芯片介绍主流功放芯片是指当前市场上应用广泛的功率放大器芯片。

功率放大器（Power Amplifier，PA）是一种将输入信号的功率放大到更高功率的电子设备，用于驱动扬声器、放大音频信号或射频信号等功率放大应用。

下面将介绍几种主流的功放芯片。

1.TDA2030TDA2030是一种具有双向直流功率电源的5引脚单片电容器直接连接立体声功放器。

它采用了固定的直流偏置和电源电压补偿，具有较低的失真和幅频特性，使其成为一种广泛应用于音频放大领域的主流功放芯片之一、TDA2030适用于低音频放大应用，如音乐播放器、家庭影院系统等。

2.TDA7294TDA7294是一种高性能音频功放芯片，具有单声道输出功率100W和双声道输出功率50W。

它采用了多功能内部保护电路，具有过温保护、过电流保护和短路保护等功能，可以保证功放的稳定工作。

TDA7294还具有低高频失真和低噪声等优点，适用于高品质音频放大应用，如音响系统、专业音箱等。

3.LM3886LM3886是一种高性能音频功放芯片，具有单声道输出功率68W。

它采用了内部限流和短路保护电路，可以保护功放芯片免受损坏。

LM3886还具有低失真、低噪声和高稳定性等特点，适用于高保真音响系统、音乐工作室等高要求音频放大应用。

4.TPA3116TPA3116是一种数字音频功放芯片，具有高效率、低功耗和高音质的特点。

它采用了数字输入和PWM调制技术，可以实现高保真的音频放大。

TPA3116还具有多种保护功能，如过温保护、过电流保护和低电压保护等，可以保护功放芯片的安全工作。

TPA3116适用于便携式音箱、无线音乐播放器等功率放大应用。

以上介绍了几种主流的功放芯片，它们在不同的应用领域中具有各自的特点和优势。

用户可以根据自己的需求选择合适的功放芯片来实现音频信号的放大。

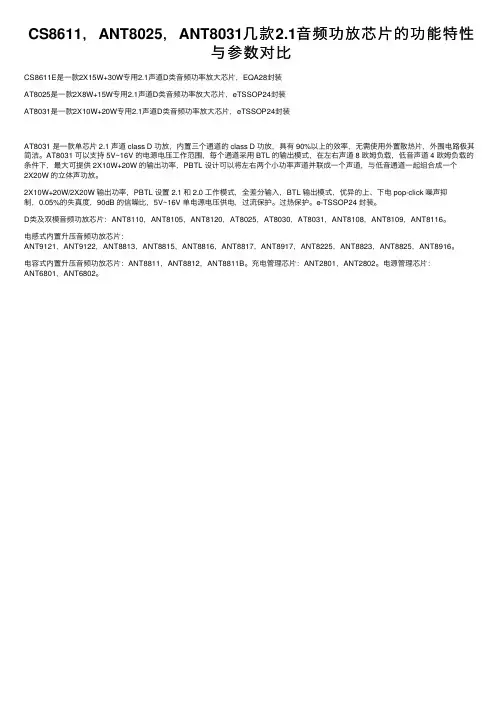

CS8611，ANT8025，ANT8031⼏款2.1⾳频功放芯⽚的功能特性与参数对⽐CS8611E是⼀款2X15W+30W专⽤2.1声道D类⾳频功率放⼤芯⽚，EQA28封装AT8025是⼀款2X8W+15W专⽤2.1声道D类⾳频功率放⼤芯⽚，eTSSOP24封装AT8031是⼀款2X10W+20W专⽤2.1声道D类⾳频功率放⼤芯⽚，eTSSOP24封装AT8031 是⼀款单芯⽚ 2.1 声道 class D 功放，内置三个通道的 class D 功放，具有 90%以上的效率，⽆需使⽤外置散热⽚，外围电路极其简洁。

AT8031 可以⽀持 5V~16V 的电源电压⼯作范围，每个通道采⽤ BTL 的输出模式，在左右声道 8 欧姆负载，低⾳声道 4 欧姆负载的条件下，最⼤可提供 2X10W+20W 的输出功率，PBTL 设计可以将左右两个⼩功率声道并联成⼀个声道，与低⾳通道⼀起组合成⼀个2X20W 的⽴体声功放。

2X10W+20W/2X20W 输出功率，PBTL 设置 2.1 和 2.0 ⼯作模式，全差分输⼊，BTL 输出模式，优异的上、下电 pop-click 噪声抑制，0.05%的失真度，90dB 的信噪⽐，5V~16V 单电源电压供电，过流保护。

过热保护。

e-TSSOP24 封装。

D类及双模⾳频功放芯⽚：ANT8110，ANT8105，ANT8120，AT8025，AT8030，AT8031，ANT8108，ANT8109，ANT8116。

电感式内置升压⾳频功放芯⽚：ANT9121，ANT9122，ANT8813，ANT8815，ANT8816，ANT8817，ANT8917，ANT8225，ANT8823，ANT8825，ANT8916。

电容式内置升压⾳频功放芯⽚：ANT8811，ANT8812，ANT8811B。

充电管理芯⽚：ANT2801，ANT2802。

电源管理芯⽚：ANT6801，ANT6802。

音响常用高音质芯片应用介绍IC芯片为后级功率放大芯片为后级功率放大ICPage � 1LM4780• LM4780同LM3886一样，是美国国半的一款HIFI功放芯片，输出功率达68W*2不失真，采用27引脚的To-220封装。

• LM4780由两个LM3886组成，大多数朋友觉得LM4780低音相对于LM3886更胜一筹，而且LM4780并联效果也相当不错。

主要性能参数供电电压：直流双20V-42V，推荐直流双35V， 注意：±42V DC 为极限电压。

失真度：输出功率：55W55W60W 典型值电源抑制比：85dB（min）共模抑制比：110dB（Typ）差分输入电压：60V转换速率：19V/us引脚定义典型应用应用电路实际应用TDA7293•TDA7293是ST公司推出的一款大功率DMOS高保真功放IC，采用单排双列15脚封装。

额定输出功率为85W。

最大工作电压为120V，工作在甲乙类状态。

合适供电电压：±15V—±50V；额定输出电流：6.5A；输出功率：±29V、4Ω时 100W；±40V、8Ω时 100W；±45V、8Ω时 140W，此时的功率值对于音乐欣赏来说已经毫无意义，波形失真很大，仅供参考。

总谐波失真：（Po=5W,f=1KHz）0.005%;转换速率：15V/μs(注：TDA7294为10 V/μs，转换速率越高，音质层次越丰富)；输入阻抗：100KΩ；频率响应：20Hz—20KHz。

1脚是待机地；2脚是反相输入端；3脚是正相输入端；4脚是地；5脚是短路电流检测端，通常作为悬空；6脚是自举端；7脚是正电源输入端（信号处理部分）；8脚是负电源输入端（信号处理部分）；9脚是待机端；10脚是静音端；11是缓冲驱动输出端（桥接时使用）；12脚是反馈输入端；13脚是正电源输入端（功率输出级部分）；14脚是功率输出端；15脚是负电源输入端（功率输出级部分）。

主流功放芯片介绍随着音频行业的发展，功放芯片也逐渐成为了重要且不可或缺的一部分。

功放芯片通过将低功率信号转变为高功率的音频信号，从而推动扬声器产生声音。

在众多的功放芯片中，主流的功放芯片包括数字功放芯片和模拟功放芯片。

本文将介绍两种主流功放芯片的特点和应用。

一、数字功放芯片数字功放芯片是一种新型的功放芯片，具有高效率、低功耗、高保真等优点，成为了目前市场上一种主流的功放芯片。

其中，TI、ADI、NXP、Infineon、STMicroelectronics等半导体公司是数字功放芯片领域的主要供应商。

数字功放芯片的工作原理是在信号传输的过程中采用PWM调制方式，把输入信号转化成高频宽度调制信号，通过电路进行数字隔离并放大，之后再由数字信号上传到音箱中转化成模拟信号放大。

数字功放芯片不同于模拟功放芯片，它采用了全数字化音频处理方案，通过数字信号处理器（DSP）将数字信号进行处理，使得功率放大时保持音频波形的精确度和完整性，从而避免了普通模拟放大器存在的失真现象。

同时，在音频信号低位中抑制的噪声和干扰，使得数字功放芯片在音乐播放过程中能够更好地保持音频的真实性和音色。

数字功放芯片的应用范围主要体现在音频放大器、家庭影院系统、HDMI+音频切换器、汽车音频和便携式音箱等领域。

如TI公司的TAS系列芯片，可用于家庭音响中的电视机、电脑、DVD 等设备，还可以用于汽车音响中，从而满足了用户对音质和功率的高要求。

二、模拟功放芯片模拟功放芯片是在数字功放芯片之前应用比较广泛的一种功放芯片类型，它与数字功放芯片相比，属于传统的功放芯片，并且更容易修复和维护。

在民用领域占据着大部分市场，比较有代表性的模拟功放芯片包括TDA系列芯片、STK系列芯片、LM系列芯片等。

模拟功放芯片的工作原理是通过模拟信号放大器对音频信号进行放大，从而得到更大的音频功率，利用变压器对高功率信号进行升压放大，通过变压器的输出使声音正常播放。

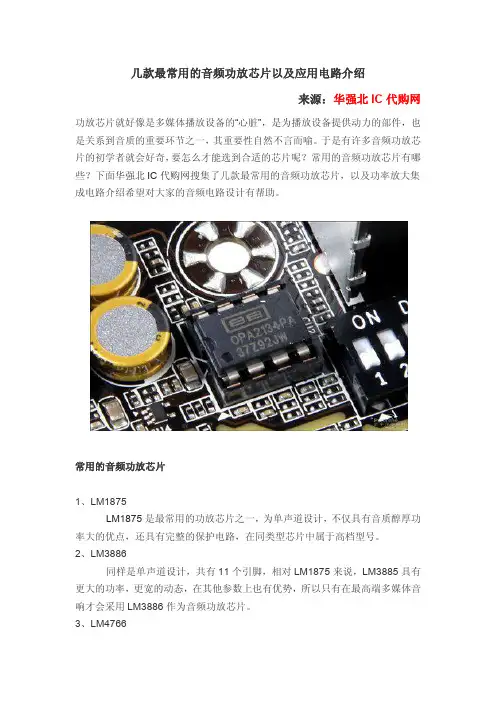

几款最常用的音频功放芯片以及应用电路介绍来源：华强北IC代购网功放芯片就好像是多媒体播放设备的“心脏”，是为播放设备提供动力的部件，也是关系到音质的重要环节之一，其重要性自然不言而喻。

于是有许多音频功放芯片的初学者就会好奇，要怎么才能选到合适的芯片呢？常用的音频功放芯片有哪些？下面华强北IC代购网搜集了几款最常用的音频功放芯片，以及功率放大集成电路介绍希望对大家的音频电路设计有帮助。

常用的音频功放芯片1、LM1875LM1875是最常用的功放芯片之一，为单声道设计，不仅具有音质醇厚功率大的优点，还具有完整的保护电路，在同类型芯片中属于高档型号。

2、LM3886同样是单声道设计，共有11个引脚，相对LM1875来说，LM3885具有更大的功率，更宽的动态，在其他参数上也有优势，所以只有在最高端多媒体音响才会采用LM3886作为音频功放芯片。

3、LM4766网上通常的说法是，LM4766等于将两个LM3886封装在一起，为什么这样说呢？从性能参数来看，LM4766恰好和LM3886相当，甚至音色表色也是如出一辙。

不过，由于LM4766引脚较多，业内人士常把它称之为“蜈蚣芯片”，在焊接的时候具有一定的难度。

功率放大集成电路分类介绍1、二声道三维环绕声处理集成电路音响系统中使用的二声道三维环绕声系统有SRS、Spatializer、Q Surround以及虚拟杜比环绕声系统。

2、杜比定向逻辑环绕声集成电路杜比定向逻辑环绕声解码系统是经过杜比编码处理过的左、右二声迹信号调节还原成四声道音频信号。

3、数码环绕声解码集成电路音响系统中使用的数码环绕声系统有杜比数码系统和DTS系统等，两种系统音频信号的记录与重放均为独立六声道。

4、电子音量控制集成电路电子音量控制集成电路是采用直流电压或串行数据控制的可调增益放大器，其内部一般由衰减器、锁存器、移位寄存器和电平传唤电路组成。

5、电子转换开关集成电路电子转换开关集成电路是采用直流电压或串行数据控制的额多路电子互锁开关集成电路，内部一般由逻辑控制、电平转换、锁存器、模拟开关等组成。

TDA2822功放集成电路的原理与应用一、引言TDA2822是一款双声道功放集成电路，广泛应用于各种音频放大场合。

本文将介绍TDA2822功放集成电路的原理和应用。

二、原理TDA2822功放集成电路采用了双声道输出，具有以下特点：1.输入电路：TDA2822采用了不平衡输入电路，输入阻抗为50kΩ，可以与常用的音频信号源（如手机、电脑等）相连接。

2.输入放大电路：采用了场效应管和双管共射放大电路，具有低噪声、低失真的特点。

3.输出级：TDA2822采用了双输出级，可以驱动4Ω到32Ω的负载，输出功率可达1W。

4.电源：TDA2822可以在3V至15V的供电电压下正常工作，适用于多种应用场合。

三、应用TDA2822功放集成电路可以广泛应用于以下场合：1.个人音响系统：TDA2822可以作为个人音响系统的功放模块，用于放大手机、电脑等音频信号，提供更好的音质体验。

2.小型收音机：TDA2822的低功耗和小尺寸使其成为小型收音机的理想选择，可以用于放大收音机的音频输出信号。

3.无线音频设备：TDA2822可以用于无线音频设备的功放模块，如蓝牙音箱、无线耳机等，提供清晰、稳定的音频输出。

4.教育实验：TDA2822作为一款常见的功放集成电路，可以用于教育实验中，帮助学生理解功放原理和使用方法。

四、接线方法TDA2822的接线方法如下：1.输入接线：将音频信号源的左声道和右声道分别连接到TDA2822的输入引脚。

2.输出接线：将负载（如喇叭、耳机）的正负极分别连接到TDA2822的输出引脚。

以下是一个接线示意图：+---------------------------+| |Left input -| IN1 Left output || |Right input -| IN2 Right output || |Ground -| GND VCC || |+---------------------------+五、使用注意事项使用TDA2822功放集成电路时，需要注意以下事项：1.电源电压：TDA2822可以在3V至15V的供电电压下正常工作，使用时需根据需要选择合适的电源电压。

ad811与buf634p功放电路功率放大电路设计AD811和BUF634P都是常用的功放电路芯片，可以用来设计功率放大电路。

本文将详细介绍AD811和BUF634P的特点、电路设计和注意事项。

AD811是一种高速、宽带的差分输入和单端输出的功率放大器。

它的特点是速度快、带宽宽、电压增益高、低输入偏置电流、低电流噪声和低失真等。

AD811的供电电压为±12V，最大输出电流为±50mA，最大功率为300mW。

它主要适用于音频和视频信号的放大以及驱动要求高速解调器的应用。

BUF634P是一种高精度、高输出驱动能力的运算放大器。

它的特点是输入阻抗高、输出阻抗低、失调电压低、电流噪声低、工作稳定性好等。

BUF634P的供电电压为±15V至±22V，输出电流可以达到100mA，最大功率为2W。

它适用于音频和高速数据接口信号的放大以及驱动功率要求高的负载。

设计AD811和BUF634P功率放大电路时，需要注意以下几点：1.电源供应：AD811和BUF634P分别需要正负电源供应。

在设计电源电路时，需要选择合适的电源电压，并保证电源电压的稳定性。

2.差分输入：AD811的输入为差分输入，需要使用差分输入信号源。

可以使用差分放大器或者差分线路作为输入，以实现信号的差分输入。

3.单端输出：AD811的输出为单端输出，BUF634P可以直接驱动负载。

可以使用适当的级联电阻网络实现单端输出。

4.反馈电路：为了实现增益控制和稳定工作，可以使用反馈电路连接AD811和BUF634P。

反馈电路可以通过改变反馈电阻的大小来调节输出电压增益。

5.耦合电容：为了阻隔直流偏置电压和阻止低频信号通过，可以在输入和输出端添加耦合电容。

耦合电容的选取需要根据具体的应用需求确定。

6.温度和保护：在设计中考虑到温度和保护问题也是必要的。

可以通过添加温度传感器、过热保护电路、过流保护电路等来提高电路的稳定性和可靠性。

音频功率放大集成电路(芯片概括)1．音频功率放大集成电路音响系统中使用的音频功率放大集成电路除上述介绍的厚膜功率放大集成电路外，还有半导体运算功率放大集成电路（具有高放大倍数并有深度负反馈的直接耦合放大器）。

常用的音频功率放大集成电路有TA7227、TA7270、TA7273、TA7240P、TDA1512、TDA1520、TDA1521、TDA1910、TDA2003、TDA2004、TDA2005、TDA2008、TDA1009、TDA7250、TDA7260、μPC1270H、μPC1185、μPC1242、HA1397、HA1377、AN7168、AN7170、LA4120、LA4180、LA4190、LA4420、LA4445、LA4460、LA4500、LM12、LM1875、LM2879、LM3886等型号。

2．数码延时集成电路数码延时集成电路主要用于卡接OK系统中，其内部通常由滤波器、A/D转换器、D/A转换器、存储器、主逻辑控制电路、自动复位电路等组成。

常用的数码延时集成电路有YX8955、TC9415、IN706、ES56033、CXA1644、CU9561、BU9252、BA5096、PT2398、PT2395、GY9403、GY9308、YSS216、M65850P、M65840、M65835、M65831、M50199、M50195、M50194等型号。

3．二声道三维环绕声处理集成电路音响系统中使用的二声道三维（3D）环绕声系统有SRS、Spatializer、Q Surround、YMERSION TM和虚拟杜比环绕声系统。

常用的SRS处理集成电路有SRSS5250S、NJM2178等型号。

Spatializer处理集成电路有EMR4.0、PSZ740等型号。

Q Surround处理集成电路有QS7777等型号。

YMERSION TM处理集成电路有YSS247等型号。

LM1875、LM3886（LM4780）、LM4766、TDA7293、TDA7294比较及应用摘要:一．6片IC简介本文将为大家介绍现在流行的6款IC音频功率放大器，分别是美国国半公司的LM1875、LM4766、LM3886（LM4780）以及ST意法公司的TDA9293和TDA7294，它们的标称输出功率在30～100W 范围内，适用于家用高保真音频功率放大器。

采用这几款IC的功放具有元件少、调试简单的特点，功率、音质与一般的分立元件功放相比毫不逊色，因此一直受到广大DIY发烧友，特别是初学者的喜爱。

JeffRowland的基于LM3886、TDA7293的功放跻身世界优秀功放之林，更证明了功率IC本身性能之优异。

关键词:音频功率放大器功率IC TDA7294 TDA7293应用LM1875 LM4766 LM3886一、6片IC简介本文将为大家介绍现在流行的6款IC音频大功率放大器，分别是美国国半公司的LM1875、LM4766、LM386（LM4780）以及ST意法公司的TDA7293、TDA7294，它们的标称功率在30～100W范围内，适合于家用高保真音频放大器。

采用这几款IC的功放具有元件少，高度简单的特点，功率、音质与一般分立元件功放相比毫不逊色，因此一直受到DIY发烧友，特别是初学者的喜爱。

JeffRowland的基于LM3886、TDA7293的功放跻身世界优秀功放之林，更证明了功率IC本身性能之优异。

虽然JeffRowland证明了功率IC可以好声，而且这些IC家喻户晓，使用者众多，但“IC音质不如分立元件”的观念却依然根深蒂固的扎根于广大DIY发烧友的头脑里。

很多人对这些芯片的认识来自未能发挥芯片的制作，造成对这些芯片的误解。

本文将从产品数据手册入手，多角度，深入地挖掘产品数据手册中包含的丰富信息，揭开数据背后隐藏的秘密，以求给大家一个全面的认识。

1、LM1875LM1875是美国国家半导体公司20世纪90年代初推出的一款音频功放IC，如图1所示。

TDA1521/TDA1514A是荷兰飞利浦公司专门为数字音响在播放时的低失真度及高稳度而设计推出的两款芯片。

所以用来接驳CD机直接输出的音质特别好。

其中的参数为：TDA1521在电压为±16V、阻抗为8Ω时，输出功率为2×15W，此时的失真仅为0.5％。

TDA1514A的工作电压为±9V~±30V,在电压为±25V、RL=8Ω时，输出功率达到50 W，总谐波失真为0.08％。

输入阻抗20KΩ, 输入灵敏度600mV,信嘈比达到85dB。

其电路设有等待、静嘈状态，具有过热保护，低失调电压高纹波抑制，而且热阻极低，具有极佳的高频解析力和低频力度。

其音色通透纯正，低音力度丰满厚实，高音清亮明快，很有电子管的韵味。

以上两款功放的外围零件都比较少，是"傻瓜"型的功放芯片，非常适合初级发烧友组装，只要按照电路图，不需调试就可获得很好的效果。

由于该芯片的输入电平比较低，我们在制作是不需前置放大器，只要直接接到我们的电脑声卡、光驱、随身听上即可。

著名的电脑多媒体音箱漫步者也是采用这两种芯片。

LM3886LM38863TF是美国NS公司（美国国家半导体公司）于90年代初推出的一款大功率音频功放芯片。

该芯片的主要参数：工作电压为±9V~±40V(推荐±25V~±35V )RL=8Ω时的连续输出功率达到68W（峰值135 W）。

如果接成BLT时的输出功率可以达到100W，而它的失真小于0.03％，其内部设计有非常完善的过耗保护电路。

本人也在使用使芯片，它的音色非常甜美，音质醇厚，颇有电子管的韵味，适合播放比较柔和的音乐。

NS公司还有LM1875、LM1876、LM4766等大家都熟悉的芯片，其中LM4766是最新的，为双声道设计，内含过压、欠压、过载、超温等保护电路。

其输出功率不小于2×40W.低音深沉而有弹性，颇具胆机的风格。

优秀的功放IC，LM3886基本应用电路图LM3886是单声道、中功率、高性能音频功放IC，是美国国家半导体(NS)公司的“序曲”(OVerture)音频功放系列具有代表性的IC之一。

它采用11脚TO-220封装并具有输入静音功能，适合小型有源音箱、环绕声放大器和高保真立体声电视机等用作功放。

LM3886主要性能简介1、连续平均输出功率：60W／4Ω(Vcc=±28V)30W／8Ω(Vcc=±28V)50W／8Ω(Vcc=±35V)2、瞬时最大输出功率： 150W3、失真度：(THD+噪声)0.03％(20Hz～20kHz)4、噪声电平：2.0μV5、信噪比：＞92dB6、互调失真：(按SMPTE标准)0.004％此IC的最大特点是自身保护功能齐全，无须外接各种保护电路，它内含NS公司研制的SPIKe(自身瞬时温度)保护电路，对输出级晶体管的安全工作区(SOA)进行动态检测与保护，从而全面实现过压、欠压、过载、输出短路(包括短路到地与短路到电源)、热失控和瞬时温度冲击等保护功能。

附图1是3886内部等效电路。

电路工作原理简析R2为LM3886的同相输入端提供偏压；并联在两个输入端的C2是用来减小放大器的高频增益，以免输出管出现振荡，同时抑制输入的电磁干扰噪声；R5、R4、C4组成反馈回路，放大器的低频响应和高频转折频率fH取决于R3、C3；R4、C4、R5和R3决定高频增益和低通转折频率fL(fH、fL的计算公式略)。

C4是补偿元件，它与R4、R5共同起减小高频增益的作用。

R8、R9、C5与开关(图中虚线所示)组成静音控制电路：当开关断开时，LM3886停上输出，即静音起作用；接通开关时静音解除，R8将⑧脚输出电流限制到0.5mA(LM3886的⑧脚电流≥0.5mA)。

C5为静音通、断提供较大的时间常数。

R6、C6的作用为防止放大器产生高频振荡。

L1、R7作用：如果负载呈容性(如扬声器电缆较长)，则放大器在高频下会过载，并使方波响应出现转折，为避免此现象，在输出端串入LR组成的并联电路，此时L呈现较大感抗，10Ω电阻将放大器与容性负载隔离开来并降低L与容性负载所构成回路的Q值；低频下则10Ω电阻被L短路，放大器通过感抗很小的L直接驱动负载。

几款最常用的音频功放芯片以及应用电路介绍音频功放芯片是将低电平的音频信号放大成高电平的信号，以驱动扬声器输出音频信号的集成电路。

下面介绍几款常用的音频功放芯片以及其应用电路。

1.TDA2030A：TDA2030A是一款常用的功率较大的单音频功放芯片。

它具有低失真、低噪声和高功率输出的特点，适用于家庭音响、功放音箱等音频放大应用。

其应用电路一般包括电源电路、音频输入电路、功率输出电路和保护电路等。

2.TDA7294：TDA7294是一款具有超低失真和高功率输出的音频功放芯片。

它适用于家庭影院、高保真音箱等高品质音频放大应用。

其应用电路一般包括电源电路、音频输入电路、功率输出电路和保护电路等。

3.LM386：LM386是一款小型音频功放芯片，具有低功耗、低失真和简单应用的优点。

它适用于便携式音箱、电子琴等小功率音频放大应用。

其应用电路一般包括电源电路、音频输入电路、功率输出电路和保护电路等。

4.TPA3116D2：TPA3116D2是一款数字音频功放芯片，具有高效率、高音质和低功耗的特点。

它适用于电视音箱、多媒体音箱等数字音频放大应用。

其应用电路一般包括电源电路、音频输入电路、功率输出电路和保护电路等。

5.STA540：STA540是一款双声道音频功放芯片，具有低失真、高电流输出和灵活性的特点。

它适用于汽车音响、电子乐器等双声道音频放大应用。

其应用电路一般包括电源电路、音频输入电路、功率输出电路和保护电路等。

以上是几款常用的音频功放芯片及其应用电路介绍。

不同的功放芯片适用于不同的音频放大应用，根据实际需求选择合适的芯片和电路设计，可以实现高品质的音频放大效果。

功放芯片哪个好功放芯片是一种用于放大音频信号的集成电路，广泛应用于音频设备中，如音响、功放、电视机等。

随着科技的进步和市场的需求，功放芯片的种类也层出不穷，各有特点和适用场景。

下面我将介绍几个较为常见的功放芯片，并对它们进行比较分析。

首先，我们来看TDA7294功放芯片。

这款芯片是NXP公司推出的，具有较高的功率输出和低失真特点。

它的输出功率可达到100W，音质效果非常好。

此外，TDA7294还有较低的噪音和共模抑制能力，在高保真音频设备中应用广泛。

不过，由于其多脚引脚设计，焊接相对较为复杂，需要一定的电子技术知识。

接下来是LM3875功放芯片。

这款芯片是美国国家半导体公司推出的，具有高增益、低电压噪声和良好的温度稳定性。

它的输出功率比较适中，约为56W，适合用于中低功率音频设备。

此外，LM3875还具有高抑制功率供应鸣叫、过热保护和短路保护等特性，保证了设备的安全性。

再来看一种功放芯片LM4766。

这款芯片也是美国国家半导体公司推出的，它是一款双声道功放芯片，每个声道的输出功率约为40W。

LM4766具有低失真、高稳定性和高PSRR（电源漏置比）等特点，适用于一些功率较小的音频设备。

此外，LM4766还特别考虑了温度抗干扰问题，在高温环境下仍能保持稳定的工作状态。

最后，介绍一款功放芯片TDA2030A。

这款芯片是STMicroelectronics公司推出的，相对来说更加简易和普及。

TDA2030A的输出功率为14W，适合于小型音响设备或DIY 爱好者制作的低功率功放机。

它具有低失真、低静音电流和短路保护等功能，适合初学者使用。

综上所述，不同的功放芯片适用于不同的场景和需求。

如果你需要高音质、高输出功率的功放芯片，可以选择TDA7294；如果你需要稳定性强、抗干扰能力好的功放芯片，可以选择LM3875；如果你需要双声道输出且功率适中的功放芯片，可以选择LM4766；如果你是初学者或需要低功率的功放芯片，可以选择TDA2030A。
