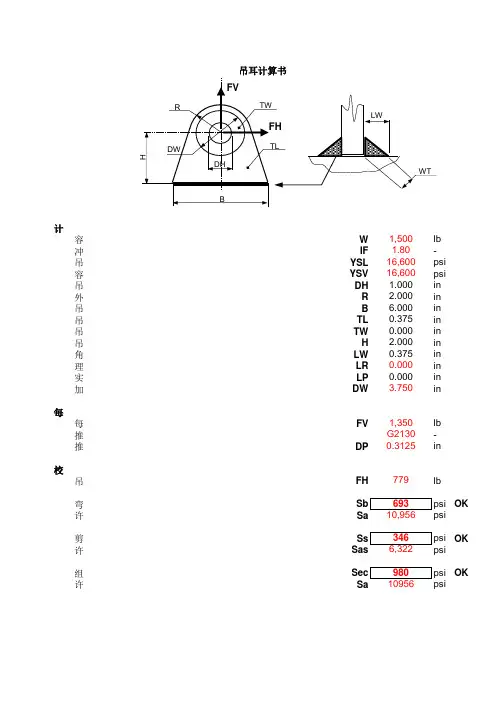

销孔、销栓、吊耳计算

附件二：钢板吊耳有关计算本工程吊耳材料采用Q235B钢，按《钢结构设计规范》GB50017-2003对应的钢材板厚强度设计值(N/mm2)，取抗拉、抗压、抗弯值［σ］=205, 抗剪值［τ］=120 。

吊耳采用坡口熔透焊，角焊缝取抗拉、抗压、抗弯值［σ1］=160。

一、翻转吊耳：支承段吊耳按2只翻转吊耳计算。

钢煤斗支承段总重14.59吨，约等于143000N.A.吊耳的允许负荷吊耳的允许负荷按下式计算：P=CN/n= 1.2*143000/2=85800(N)式中： P −吊耳允许负荷N −荷载C −不均匀受力系数（一般取值在1.1~1.3之间）n −同时受力的吊耳数B.拉应力计算如图所示，拉应力的最不利位置在A－A断面，其强度计算公式为：σ＝N*D／S1=71500*1.2/7500=11.44 ≤［σ］/K=205/2.8=73.2 合格式中：σ――拉应力N――荷载（14300N/2=71500N)D――动载系数（一般取值在1.1~1.3之间）S1――A-A断面处的截面积［σ］――钢材允许拉应力k――钢材允许拉应力系数（一般取2.5~3.0）C. 剪应力计算如图所示，剪应力的最不利位置在B－B断面，其强度计算公式为：τ＝ N*D／S2=71500*1.2/2700=31.78≤［τ］/K=120/2.5=48 合格式中：τ――剪应力N――荷载（14300N/2=71500N)D――动载系数（一般取值在1.1~1.3之间）S2――B-B断面处的截面积［τ］――钢材允许剪应力k――钢材允许拉剪应力系数（一般取2.5~3.0）D.局部挤压应力计算如图所示，局部挤压应力的最不利位置在吊耳与销轴的结合处，其强度计算公式为：σcj＝N*D／（t×d）=71500*1.2/（30×35.1）=81.48≤［σcj］/2.5=205 /2.5=82 合格式中：σcj――局部挤压应力N――荷载（14300N/2=71500N)t――吊耳厚度D――动载系数（一般取值在1.1~1.3之间）d――销轴直径（13.5t卸扣，销轴直径35.1mm）［σcj］――钢材允许压应力k――钢材允许拉应力系数（一般取2.5~3.0）E.焊缝计算P＝N*D／LW×h =71500*1.5/(800-42)×21 =6.74≤［σ1］/K=160/2.8=57.1式中：P――焊缝应力N――荷载D――动载系数（一般取值在1.3~1.5之间）LW――焊缝长度(一般取焊缝周长，减去2倍焊缝高度）h――焊缝高度(取30mm钢板的0.7倍）［σ1］――焊缝允许应力k――焊缝允许应力系数（一般取2.5~3.0）注：以上许用应力数据采自《钢结构设计规范》GB50017-2003.二：提升吊耳：顶盖、直筒段共重31.87t，约等于312326N。

吊耳布置及焊缝计算主纵梁、横隔板（分段）、横隔板（整体）均采用两点吊，吊点均设置在钢梁翼缘顶面、主腹板与肋板交点位置，吊耳耳板与主腹板线行重合。

吊耳与顶板翼缘采用双面1.5cm角焊缝连接，耳板正对钢梁腹板，底部三角筋板正对钢梁肋板。

吊耳包含两种尺寸，其中大尺寸吊耳适用于主纵梁、横隔板（整体）所有节段，配合40t卡环使用；小尺寸适用于横隔板（分段）所有节段，配合20t卡环适用。

起吊时钢丝绳与水平夹角须大于60°。

吊耳布置、具体尺寸及计算如下所示：一、吊耳布置图1、主纵梁吊耳布置图图2、横隔板（整体）吊耳布置图图3、横隔板（分段）吊耳布置图二、吊耳尺寸图4、大尺寸吊耳细部图图5、小尺寸吊耳细部图三、大尺寸吊耳受力计算大尺寸吊耳适用于主纵梁及横隔板（整体），最大杆件重量为25t，采用两点吊，钢丝绳与水平面夹角为60°。

吊耳最大荷载： N=25×0.7×1.1×tan60°×104=333×103N。

耳板孔净截面处抗拉强度：σ=N2tb1≤fb1=min (2t+16，b−d0 3 )t=30mm，d0=75mm，b=80mm，b1=55mmσ=N2tb1=333×1032×30×55=100.9MPa≤f=215MPa耳板端部截面抗拉（劈开）强度：σ=N2t(a−2d03)=333×1032×30×(80−2×753)=185MPa≤f =215MPa耳板抗剪强度：Z=√(a+d0/2)2−(d0/2)2=√(80+75/2)2−(75/2)2=111.4mmτ=N2tZ=333×1032×30×111.4=49.8MPa≤f v=125MPa焊缝验算：N y=25×0.7×1.1×104=192.5×103NN x =N 2=333×1032=166.5×103N√(σf βf )2+τf 2=√(N y ∑l w ℎe )2+(N x∑l w ℎe)2=√(192.5×1032×240×10.5)2+(166.5×1032×240×10.5)2=50.5MPa ≤f f w=160MPaβf ——正面角焊缝强度增大系数，动载时取1.0；ℎe ——焊缝有效高度，ℎe =0.7ℎf =0.7×15=10.5mm ；l w ——角焊缝有效长度，l w =270−2ℎf =240mm ； f f w ——角焊缝承载力设计值，采用自动焊、半自动焊和E43XX 型焊条的手工焊接Q235钢构件时取160MPa四、小尺寸吊耳受力计算小尺寸吊耳适用于横隔板（分段），最大杆件重量为15t ，采用两点吊，钢丝绳与水平面夹角为60°。

吊耳计算————————————————————————————————作者: ————————————————————————————————日期：1)折页销轴强度校核销轴最大受力为副斜架起吊就位瞬间,销轴直径ф130剪应力:τ=Ｑ/Ａ=1００×103／(１３/2）２π＝7５3.78kg/cｍ２〈[τ］=10０0kg/cｍ2弯曲应力：σ=Ｍｍax/W (销轴受力按均布载荷计算)Mｍaｘ=QＬ2/8 q=100×１０３／8.4=１.9×10４kg/cmM mａx=1/８×１.９×104×8．42=1．６7６×105kg·cmW＝πd3/32=3.1４×133/32=21５.５8ｃm３σ=Ｍmａｘ/W=１.676×1０5/２15.58=777４4ｋｇ/cm2〈[σ]１）10０t固定折页验算R Hmａx=１00T由拉曼公式校核最薄断面A-Ｂσ=P(D2+d2)/2ｓd(D２－d2)＝１０0×103(4４2+13．22)/2×4×13.2(442-13．２2）=1188kg/cｍ2〈[σ］固定折页焊缝计算焊缝长度Ｌi＝2×50+2×20+4=1４4cm 焊缝高度h=1．６cmτ=P/0．7ｈLｉ=１00×103/0.7×1.6×144500 φ400 =6２０kg/cm 2〈［τ]=10０0kg ／c ｍ２３)活动折页计算主斜架起吊就位后，副斜架未起吊前,斜架主体部分底部已垫垫铁并穿上地脚螺栓，所以校核折页受力以R 3=1７8.８2T 为准。

在Ａ-B 截面上：Ｒ=220 A1２ ６０ １２φ１26 Ｂδ60220 280由拉曼公式σ=P （D 2＋ｄ2)/２s ｄ(D 2－d 2)得：σ=178．82×103(4４２+12.62）/2×８.2×12.6(442-１2.62) =１０１９.9８k ｇ/c ｍ2〈[σ]=１６０0k ｇ／cm 2活动折页焊缝计算660焊缝长度L=2×５0+２×30+6=160cm焊缝高度h=1.6cmτ=P/0.7hＬ=17８．8２×103/0．7×1.6×16６×２＝4８0.91kg/cm2〈［τ]=10００kg／cm2二、吊耳选择计算1)２0t平衡吊耳计算由拉曼公式σ=P(D２+d2)/sd(D2-d2)得:σ＝2０×１03（222+7.22）/３×7.2 (222-7.２2)= １１４８kg/cm2〈[σ]=1６00ｋg/cm２焊缝长度Ｌ＝4×30+3=123cm焊缝高度h=1.6cｍτ=P/0.７hＬｉ=20×１03/0.7×1.6×12３＝1４5.18 ｋｇ/cｍ2〈[τ］=10０0ｋg/ｃm２销轴剪应力τ=Q/A＝２0×1０3／3.１4×6．8２/4=55１ｋg/cm２〈[τ］=１０00kg/ｃm22)20t起吊吊耳选择计算在A1-Ａ1截面上:σ=P（Ｄ2+d2）/sd(D2-ｄ2)=２０×１03（28２+82)/4.９×8(２８2-８2)＝６０1 ｋｇ/cm２〈[σ]=160０kg/cｍ2在Ｂ1-Ｂ1截面上:σ=P/（D-ｄ)s＝２0×10３/(28－8)×４．９＝20４.08ｋg／cm2〈［σ]焊缝长度L=２8＋2×2２=72cm焊缝高度h=1.6ｃｍτ=P／0.7hL i=20×103/0.7×１.6×72＝248 kｇ/cm２〈[τ]=１000kg／cm2销轴剪应力τ=Ｑ/Ａ＝20×103／3.１4×7.６2/４=441 ｋg/cｍ2〈［τ]＝1000kg/cm２销轴弯曲应力弯矩M max＝(１/8)QL=20×1０3×4.９/8=1.22５×1０4 kg/cm2截面系数Ｗ=πd3/３２=3.14×7.６3/32＝43cm3σ=Mｍａx／W=１.225×１04／43=2８4．８8 kg／cm２〈[σ］=16００kg/ｃm23)5０t吊耳计算500 R＝140 A1 φ24０16 251６φ94B１B１Ａ1δ25１40 1８0在A1－A1截面上:σ=Ｐ(Ｄ2＋ｄ2）/ｓｄ(D２-d２)=５0×10３（24２＋9.８2)/6.2×9.8（２42－9．８2)=1１52．24 ｋg/cm２〈[σ]=1６00kg/cｍ２在B１-Ｂ１截面上:σ=P/(D-d)s=50×１03／（2４－9.８）×6.2＝568 ｋg/cm2〈［σ]焊缝长度L=30＋２×36=1０2cm焊缝高度ｈ＝1．6cmτ=P/0．7hL i550=50×１０３/0.7×1．6×102=43７．68ｋｇ/cm2〈[τ]=1000kｇ/ｃm２销轴剪应力τ=Q/A=50×103/3.14×9.42/４=720.85 kg／cm2〈［τ]=1000kg/c ｍ2销轴弯曲应力弯矩M mａx=（1/８)QL=50×１03×5.7/８=3.5625×1０4kg/c ｍ2截面系数Ｗ=πd3/3２=3．14×9．４3／32=8１．５cm3σ=Ｍｍax/W=3.56２5×104/81.5=437 ｋｇ／cm2〈[σ］=1６０0kg/cｍ２4)80t吊耳计算R=16０A２φ３001６４0１6φ１2０B2 B2500A2500170 1７０在A1－A1截面上:σ＝P(D2+d2)/sd(D2-d2)=8０×103(３42+12.22)/7.2×12.2(342-1２.22)＝11８0 kｇ/cｍ2〈[σ]=1600ｋｇ/cm2在B1-Ｂ1截面上:σ=P／(D-d)ｓ＝8０×10３／(３4－1２.2)×7.2=５１0 ｋg/ｃm2〈［σ］=16０0kg/ｃｍ2焊缝长度L i＝２×34＋34=１０2cm焊缝高度h=1.6ｃmτ＝P/0．7hL i=8０×１03／0.7×１.６×102=7０0 ｋg/cm２〈[τ]=10０0ｋg／ｃm2销轴剪应力τ=Ｑ/A＝８0×10３/３.14×１２2/4=708 ｋg／cm２〈［τ]＝100０ｋg/cm2销轴弯曲应力(按均布载荷计算)7.2cmｑ=80×103/7.2=11．11×１03kg/cm21５.5ｃmR=40×１03kｇM max ＝15.５R／2－q×７.２２／8=40×103×1.５5／２-１1.11×103×7.22/8＝2.38×1０5ｋg·ｍW＝πd3/３2=3．１4×１1.６3/３2=153．１６cm3σ= M max／Ｗ=2．38×10５／1５3.16＝1554kg／cm2〈[σ］=1６０0kg/cm25)10０t吊耳计算由拉曼公式σ＝P（D2+d2)/ｓd（Ｄ2-d2)得:σ=100×103(３82+132）/8.2×１3(382－1３２)=１１86.7７ｋg/cm2〈[σ]＝1６０0ｋg／cｍ2在B1-B１截面上:σ＝P/（Ｄ-d）s=1００×１03/(38-１3）×8.2=４87．8kg/ｃm2〈[σ]=1600kg/ｃｍ2焊缝长度Lｉ=2×37+38=11２cm焊缝高度ｈ=2cmτ=P/0.7ｈL i=１０0×103/0.７×２×112＝63７.76 kg／cm2〈[τ］=100０ｋｇ/cｍ2销轴剪应力τ＝Q／A=１０0×1０３/3.14×12.6２/４=802 kg/cm2〈[τ]＝１000kg／cm２。

1 吊耳设计1.1水冷壁吊耳设计根据本期工程的水冷壁吊装样式，共设计两种水冷壁吊装吊耳形式：第一种吊耳为前墙、侧墙上段带辅射再热器的水冷壁管屏、折焰角组件的吊耳；第二种吊耳为侧墙上段中后组件、前后墙冷灰斗组件、侧墙下段中间组件等处的吊耳；第三种为其它组件重量在6吨以下的水冷壁组件、角部管屏及其它小型散件的吊耳。

下面分别进行设计计算。

第一种形式吊耳设计：通过统计此类吊装组件的重量，其中最重件为30222kg，依据吊装形式确定，此类组件共设六个吊点,其中上方两个吊点为水冷壁的上集箱，下部四个吊点焊接于水冷壁的鳍片上，每个吊点所受的最大拉力为10吨，下面按此值进行设计。

考虑吊装时的1.1倍动载系数，每个吊板的设计受力为：F=1.1×10000/2=5500kgf通过计算分析，此种形式吊装吊耳采用厚度为δ=8mm钢板，与水冷壁鳍片的焊缝高度为5mm，不但减少了与水冷壁的焊接工程量而且其强度满足安全吊装的需要。

B第二种形式吊耳设计：通过对此类组件重量的统计，其中最重件为29700kg，依据吊装形式确定，此类组件共设四个吊点,分别设置在组件的上部和下部，采用在水冷壁鳍片上切割开孔的方法设置吊耳，下面每个吊点所受的最大拉力为10吨进行设计。

考虑吊装时的1.1倍动载系数，每个吊板的设计受力为：F=1.1×10000/2=5500kgfA-A截面的强度校核：(同第一种)B-O截面的强度校核：(同第一种)焊缝的强度校核：（反面支撑筋板）τ=11000/（12×0.6×0.7×0.9×8）=303kgf/cm 2＜[τ] 吊装用销轴强度校核：（同第一种）通过计算分析，此种形式吊装吊耳采用厚度为δ=8mm 钢板，与水冷壁鳍片的焊缝高度为5mm ，不但减少了与水冷壁的焊接工程量而且其强度满足安全吊装的需要。

B第三种形式吊耳设计：通过对较轻重量组件的统计，依据吊装形式确定，此类组件共设四个吊点,分别设置在组件的上部和下部，采用在水冷壁鳍片上切割开孔的方法设置吊耳，下面每个吊点所受的最大拉力为3吨进行设计。

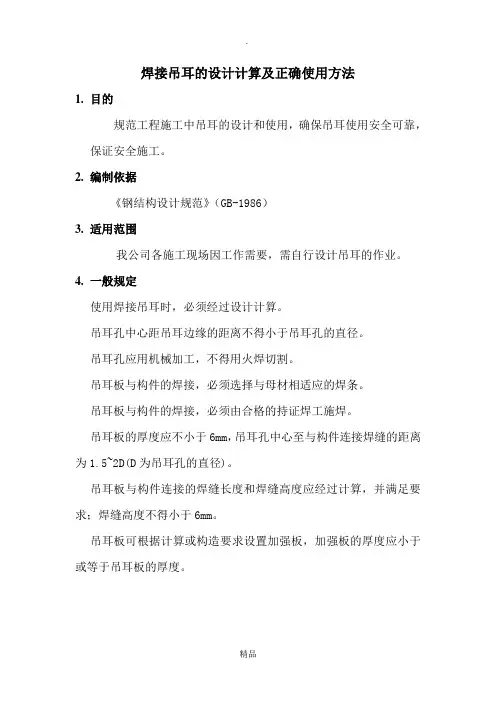

焊接吊耳的设计计算及正确使用方法1.目的规范工程施工中吊耳的设计和使用，确保吊耳使用安全可靠，保证安全施工。

2.编制依据《钢结构设计规范》（GB-1986）3.适用范围我公司各施工现场因工作需要，需自行设计吊耳的作业。

4.一般规定使用焊接吊耳时，必须经过设计计算。

吊耳孔中心距吊耳边缘的距离不得小于吊耳孔的直径。

吊耳孔应用机械加工，不得用火焊切割。

吊耳板与构件的焊接，必须选择与母材相适应的焊条。

吊耳板与构件的焊接，必须由合格的持证焊工施焊。

吊耳板的厚度应不小于6mm，吊耳孔中心至与构件连接焊缝的距离为1.5~2D(D为吊耳孔的直径)。

吊耳板与构件连接的焊缝长度和焊缝高度应经过计算，并满足要求；焊缝高度不得小于6mm。

吊耳板可根据计算或构造要求设置加强板，加强板的厚度应小于或等于吊耳板的厚度。

5 吊耳计算5.1拉应力计算如图所示，拉应力的最不利位置在A－A断面，其强度计算公式为：式中：σ――拉应力N――荷载S1――A-A断面处的截面积［σ］――钢材允许拉应力5.2 剪应力计算如图所示，剪应力的最不利位置在B－B断面，其强度计算公式为：τ＝ N／S2 τ≤［τ］式中：τ――剪应力N――荷载S2――B-B断面处的截面积［τ］――钢材允许剪应力5.3 局部挤压应力计算如图所示，局部挤压应力的最不利位置在吊耳与销轴的结合处，其强度计算公式为：F＝N／（t×d）φF≤［σ］式中：F――局部挤压应力N――荷载t――吊耳厚度d――销轴直径φ――局部挤压系数［σ］――钢材允许压应力5.4 角焊缝计算P＝N／l×h×k P≤［σ1］式中：P――焊缝应力N――荷载l――焊缝长度h――焊缝高度k――折减系数［σ1］――焊缝允许应力答：因为G=mg，G表示物体所受的重力，g在地球上为一常数9.8N/kg，m表示物体质量；所以根据公式：G=mg=1kg×9.8N/kg=9.8N但是g在不同地方值不同，所以不是绝对的9.8N希望对你有帮助！1KG=9.8N1M^3=10^6CM^3所以:1KG/立方厘米=9.8N/10^(-6)M^3=9.8*10^6N/M^3如有侵权请联系告知删除，感谢你们的配合！。

吊耳计算及说明：（体育馆）1、主梁共设置四个吊耳，布置见图，吊耳规格为—30×200×3002、吊耳必须与主梁横隔板及腹板焊接，设置吊耳时顶板开槽让其通过，将吊耳焊接在腹板及横隔板上。

51.53。

，故吊耳还承受二个水平方向拉力；(6)/12.5t2<f V=125N/mm22<f=215N/mm2（实际焊缝长度约300mm）2<f V=125N/mm2=29.25N/mm2<f=215N/mm2吊耳计算及说明：（体育场西）1、主梁共设置四个吊耳，布置见图，吊耳规格为—30×200×3002、吊耳必须与主梁横隔板及腹板焊接，设置吊耳时顶板开槽让其通过，将吊耳焊接在腹板及横隔板上。

3、吊耳的焊角尺寸必须满足设计要求，焊缝表面不得有弧坑和裂纹，且不得有损伤母材的缺陷。

2<f V =125N/mm 2 =33N/mm 2<f=215N/mm 22<f=215N/mm 22<f V =125N/mm 2 （实际焊缝长度约300mm ）吊耳计算及说明：（怡景中学）1、主梁共设置四个吊耳，布置见图，吊耳规格为—30×200×3002<f V=125N/mm22<f=215N/mm2300mm）=125N/mm2V2<f=215N/mm23>吊具选用：钢丝绳拉力T=12.34t,查表选用φ31钢丝绳6×19即可满足要求钢丝绳卸扣选用δ(6)/12.5t4 / 55 / 5吊耳计算及说明：（松园北街）1、主梁共设置四个吊耳，布置见图，吊耳规格为—20*200*3002、吊耳必须与主梁横隔板及腹板焊接，设置吊耳时顶板开槽让其通过，将吊耳焊接在腹板及横隔板上。

3、吊耳的焊角尺寸必须满足设计要求，焊缝表面不得有弧坑和裂纹，且不得有损伤母材的缺陷。

4、主梁起吊时的吊耳受力情况：主梁重约26t ，平均每个吊耳承担6.5 t ，考虑到施工荷载及起吊加速增重的影响，每个吊耳实际承受提升力Qz=6.5*1.2=7.8t,相应钢丝绳的拉力T=10.1t,钢丝绳与水平面夹角为51。
