螺纹的等级和标准各种螺丝螺纹一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。
根据其结构特点和用途可分为三大类：（一）、普通螺纹：牙形为三角形，用于连接或紧固零件。
普通螺纹按螺距分为粗牙和细牙螺纹两种，细牙螺纹的连接强度较高。
（二）、传动螺纹：牙形有梯形、矩形、锯形及三角形等。
（三）、密封螺纹：用于密封连接，主要是管用螺纹、锥螺纹与锥管螺纹。
二、螺纹配合等级：螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。
（一）、对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A级，内螺纹有三种等级：1B、2B和3B级，全部都是间隙配合。
等级数字越高，配合越紧。
在英制螺纹中，偏差仅规定1A和2A 级，3A级的偏差为零，而且1A和2A级的等级偏差是相等的。
等级数目越大公差越小。
1、1A和1B级，非常松的公差等级，其适用于内外螺纹的允差配合。
2、2A和2B级，是英制系列机械紧固件规定最通用的螺纹公差等级。
3、3A和3B级，旋合形成最紧的配合，适用于公差紧的紧固件，用于安全性的关键设计。
4、对外螺纹来说，1A和2A级有一个配合公差，3A级没有。
1A 级公差比2A级公差大50%，比3A级大75%，对内螺纹来说，2B 级公差比2A公差大30%。
1B级比2B级大50%，比3B级大75%。
（二）、公制螺纹，外螺纹有三种螺纹等级：4h、6h和6g，内螺纹有三种螺纹等级：5H、6 H、7H。
（日标螺纹精度等级分为I、II、III三级，通常状况下为II级）在公制螺纹中，H和h的基本偏差为零。
G的基本偏差为正值，e、f 和g的基本偏差为负值。
如图所示：1、 H是内螺纹常用的公差带位置，一般不用作表面镀层，或用极薄的磷化层。
G位置基本偏差用于特殊场合，如较厚的镀层，一般很少用。
2、g常用来镀6-9um的薄镀层，如产品图纸要求是6h的螺栓，其镀前螺纹采用6g的公差带。
3、螺纹配合最好组合成H/g、H/h或G/h，对于螺栓、螺母等精制紧固件螺纹，标准推荐采用6H/6g的配合（三）、螺纹标记四、自攻、自钻螺纹的主要几何参数：（一）、大径/牙外径（d1），为螺纹牙顶重合的假想圆柱直径。

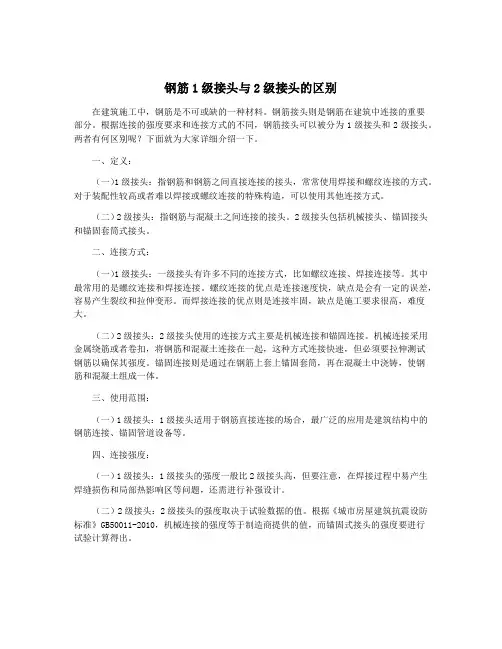

钢筋1级接头与2级接头的区别在建筑施工中，钢筋是不可或缺的一种材料。
钢筋接头则是钢筋在建筑中连接的重要部分。
根据连接的强度要求和连接方式的不同，钢筋接头可以被分为1级接头和2级接头。
两者有何区别呢？下面就为大家详细介绍一下。
一、定义：（一）1级接头：指钢筋和钢筋之间直接连接的接头，常常使用焊接和螺纹连接的方式。
对于装配性较高或者难以焊接或螺纹连接的特殊构造，可以使用其他连接方式。
（二）2级接头：指钢筋与混凝土之间连接的接头。
2级接头包括机械接头、锚固接头和锚固套筒式接头。
二、连接方式：（一）1级接头：一级接头有许多不同的连接方式，比如螺纹连接、焊接连接等。
其中最常用的是螺纹连接和焊接连接。
螺纹连接的优点是连接速度快，缺点是会有一定的误差，容易产生裂纹和拉伸变形。
而焊接连接的优点则是连接牢固，缺点是施工要求很高，难度大。
（二）2级接头：2级接头使用的连接方式主要是机械连接和锚固连接。
机械连接采用金属绕筋或者卷扣，将钢筋和混凝土连接在一起，这种方式连接快速，但必须要拉伸测试钢筋以确保其强度。
锚固连接则是通过在钢筋上套上锚固套筒，再在混凝土中浇铸，使钢筋和混凝土组成一体。
三、使用范围：（一）1级接头：1级接头适用于钢筋直接连接的场合，最广泛的应用是建筑结构中的钢筋连接、锚固管道设备等。
四、连接强度：（一）1级接头：1级接头的强度一般比2级接头高，但要注意，在焊接过程中易产生焊缝损伤和局部热影响区等问题，还需进行补强设计。
（二）2级接头：2级接头的强度取决于试验数据的值。
根据《城市房屋建筑抗震设防标准》GB50011-2010，机械连接的强度等于制造商提供的值，而锚固式接头的强度要进行试验计算得出。
综上所述，1级接头和2级接头在连接方式、使用范围和强度等方面有所区别。
在实际应用中应根据场合和要求选择合适的类型，并进行优化设计和相关试验确认其可靠性和安全性。
说明螺纹连接的基本类型及应用特点
螺纹连接是一种常见的机械连接方式，通过螺纹的互相嵌合实现连接，它是机械连接中的重要一环，被广泛应用于各种机械设备中。
螺纹连接的类型可以分为内螺纹连接和外螺纹连接，下面分别进行介绍。
一、内螺纹连接
内螺纹连接常用于管道连接或者阀门连接中，其主要特点如下：
1. 内螺纹连接的结构简单，便于加工和组装，因此被广泛应用于各种机械设备中。
2. 内螺纹连接具有良好的密封性能，能够有效地防止介质泄漏，保证机械设备的正常运行。
3. 内螺纹连接的连接强度高，能够承受较大的压力和扭矩，保证机械设备的稳定性和安全性。
4. 内螺纹连接的安装和拆卸便捷，方便维护和保养。
二、外螺纹连接
外螺纹连接常用于螺栓连接或者螺母连接中，其主要特点如下：
1. 外螺纹连接的结构简单，便于加工和组装，因此被广泛应用于各
种机械设备中。
2. 外螺纹连接的连接强度高，能够承受较大的压力和扭矩，保证机械设备的稳定性和安全性。
3. 外螺纹连接的安装和拆卸便捷，方便维护和保养。
4. 外螺纹连接具有良好的密封性能，能够有效地防止介质泄漏，保证机械设备的正常运行。
总的来说，螺纹连接具有结构简单、连接强度高、密封性好、安装和拆卸方便等优点，被广泛应用于各种机械设备中。
但是在使用过程中也存在一些缺点，例如连接过程容易产生摩擦、损坏螺纹等问题，因此需要注意细节，正确操作。
有效螺纹长度的标注在机械设计和加工中，螺纹是一种常见的连接方式，用于将两个零件紧密地连接在一起。
螺纹的长度是指螺纹在螺栓或螺钉上所覆盖的有效部分的长度。
正确标注螺纹的长度对于确保螺纹连接的质量和可靠性非常重要。
下面将介绍螺纹长度的标注方法以及其在机械设计和加工中的重要性。
一、螺纹长度的标注方法螺纹长度通常用L来表示，标注在螺纹图纸上。
在图纸上标注螺纹长度时，通常会使用以下方式：1. 在螺纹轴线上标注箭头，并标注L=XXXmm，表示螺纹的有效长度为XXX毫米。
2. 在图纸上标注L1和L2，表示螺纹的起始位置和结束位置。
通常L=L1+L2。
3. 在需要使用螺纹的零件上标注L，以便工人在加工时可以根据标注来确定螺纹的长度。
二、螺纹长度的重要性正确标注螺纹长度对于螺纹连接的质量和可靠性非常重要。
以下是螺纹长度标注的一些重要性：1. 避免螺纹过长或过短。
如果螺纹长度过长，会导致螺纹连接处松动或失效；如果螺纹过短，会导致螺纹连接处的强度不足。
因此，正确标注螺纹长度可以确保螺纹连接的强度和稳定性。
2. 提高加工效率。
在加工螺纹时，根据螺纹长度的标注可以准确地确定螺纹的加工范围，避免过度加工或不足加工的情况发生，提高了加工的效率。
3. 优化零件设计。
通过正确标注螺纹长度，可以合理设计零件的结构，使螺纹连接更加牢固和可靠。
同时，也可以减少螺纹加工的不必要浪费，优化了整体设计。
总之，螺纹长度的标注是机械设计和加工中至关重要的一环，它可以确保螺纹连接的质量和可靠性，提高加工效率，优化零件设计。
因此，在进行螺纹设计和加工时，一定要正确标注螺纹长度，并加以重视。
螺栓连接方式1. 引言螺栓连接是一种常见的连接方式，广泛应用于工程领域。
它通过螺纹的转动和摩擦力来实现零件的紧固，具有结构简单、拆卸方便、可重复使用等特点。
本文将全面、详细、完整地探讨螺栓连接方式的原理、分类、设计要点以及常见问题等内容。
2. 原理螺栓连接是利用螺纹的力学原理来实现零件的紧固。
通过给定的预紧力，使螺栓受到拉力，从而达到紧固效果。
其原理主要包括以下几个方面：2.1 螺纹力学原理螺纹连接的紧固力主要是由于螺纹摩擦力和剪切力之间的相互作用。
当螺纹受到外力作用时，螺纹的摩擦力会产生一个抵抗力矩，使得零件之间产生压紧力，从而实现紧固效果。
2.2 摩擦系数螺纹连接的紧固力大小与摩擦系数有关。
摩擦系数的大小会直接影响紧固力的大小。
在设计螺栓连接时，需要考虑材料的表面粗糙度以及润滑剂的使用，以获得合适的摩擦系数。
2.3 预紧力预紧力是螺栓连接中一个重要的参数。
通过对螺栓进行预紧力的施加，可以使螺纹间产生压力，从而增加紧固力并提高连接的可靠性。
合理选择预紧力的大小，是螺栓连接设计中需要考虑的重要因素之一。
3. 分类螺栓连接方式根据不同的特点和应用场景，可以分为以下几类：3.1 螺纹连接螺纹连接是最常见的一种螺栓连接方式。
它包括内螺纹连接和外螺纹连接两种形式。
内螺纹连接主要用于连接螺纹孔，外螺纹连接主要用于连接螺纹柱。
3.2 键连接键连接是一种将两个零件通过键和键槽相互连接的方式。
它可以提供较大的刚性和承载能力，常用于承受大功率和高转速的传动轴。
3.3 弹性连接弹性连接是指通过弹性元件将两个零件连接起来的方式。
其优点是具有一定的缓冲和减震能力，可以在两个零件之间起到阻尼的作用。
3.4 焊接连接焊接连接是指通过焊接工艺将两个零件连接起来的方式。
它具有高强度和永久性连接的特点，常用于承受较大载荷和振动的结构部件。
4. 设计要点在进行螺栓连接的设计时，需要考虑以下几个要点：4.1 螺纹尺寸合理选择螺纹的尺寸和螺距，可以根据连接的要求和零件的材料性能，来确定螺纹的尺寸，以保证连接的可靠性和承载能力。
螺纹种类和⽤途⼀螺纹按其⽤途可分为连接螺纹和传动螺纹，1 连接螺纹：主要起连接和调整的作⽤（1）普通螺纹：⽛型为60度，⼜分为粗⽛螺纹和细⽛螺纹两种，代号为M(2) 管螺纹：⽛型⾓为55度，常⽤于⽔⽓油管等防泄漏要求场合2 传动螺纹主要⽤于传递运动和动⼒（1）梯形螺纹：⽛型⾓为30度，⽛型为等腰梯形，代号为Tr，它是传动螺纹的主要形式，如：机床丝杠等(2) 矩形螺纹：主要⽤于⼒传递，其特点是传动效率较其他螺纹较⾼，但强度较⼤，因此应⽤受到⼀定限制（3）锯齿形螺纹：其⽛型锯齿形，代号为B。
他只⽤于承受单向动⼒，由于它的传动效率及强度⽐梯形螺纹⾼，常⽤于螺旋压⼒机及⽔压机等单向受⼒机构。
（4）模数螺纹：即涡轮蜗杆螺纹，其⽛型为40度，它具有传动⽐⼤，结构紧凑，传动平稳，⾃锁性能好等特点主要⽤于减速装置。
螺纹的加⼯1 车螺纹：其特点是通过车床机构的调整，能⽅便的车出不同螺距，不同直径，不同线数和不同⽛型的螺纹，适合于单件⼩批量⽣产。
2 攻螺纹和套螺纹（1）攻螺纹是⽤丝锥在⼯件的光孔内加⼯出内螺纹的⽅法（2）套螺纹是⽤板⽛在⼯件光轴上加⼯出螺纹的⽅法3 铣螺纹磨螺纹滚压螺纹（1）铣螺纹：是在专⽤的螺纹铣床或万能卧式铣床上进⾏。
铣螺纹⽐车螺纹的加⼯精度低，Ra值略⼤，但铣螺纹⽣产效率⾼，适⽤于⼤批量⽣产（2）磨螺纹是在专⽤的螺纹磨床上进⾏的，主要是对需要热处理（硬度较⾼和精度要求⾼）的螺纹进⾏精加⼯。
⼀般需要磨削的螺纹是经过车螺纹和铣螺纹等粗加⼯或半精加⼯后进⾏的。
（3）滚压螺纹是使胚料在滚压⼯具的压⼒下产⽣塑性变形，强制压制出的螺纹，滚压⽅式有两种：A 搓螺纹：是在搓丝机上进⾏的，压出来的螺纹精度⾼，可达5级，Ra值为~ 如：市场上卖的螺钉、螺锥等。
B滚螺纹：是在专⽤的滚压机上进⾏的，压出的精度可达3级Ra值为~1 优点：可提⾼螺纹的抗拉强度，抗剪强度和疲劳强度且⽣产效率⾼。
2 缺点：专⽤设备贵重，对胚料精度要求⾼，且只能加⼯内螺纹。
管螺纹尺寸对照表(全)管螺纹尺寸对照表管螺纹是管道连接中最为常见的一种连接方式，用于连接管道和阀门、法兰等连接件。
管螺纹的尺寸对照表是指不同材质、不同规格的管螺纹的尺寸规格标准，是管螺纹连接时必要的参考。
下面是管螺纹尺寸对照表，供大家参考：1.螺纹尺寸（英寸）1/8 1/4 3/8 1/2 3/4 1 1-1/4 1-1/2 2 2-1/2 3 411.5 18 18 14 14 11.5 11.5 11.5 11.527 27 27 18 18 14 14 11.5 11.5 11.5Close NPT 21.56 21.56 17.53 17.53 13.71 13.46 13.01 12.57 12.07 12.062.螺纹尺寸(mm)6 8 10 15 20 25 32 40 50 65 80 100G1/8 G1/4 G3/8 G1/2 G3/4 G1 G1-1/4 G1-1/2 G2 G2-1/2 G3 G4 9.728 13.157 16.662 20.995 26.441 33.249 41.91 47.803 60.263 76.108 89.892 114.310 13.5 16.9 21.34 26.67 33.4 42.2 48.3 60.3 76.3 90.2 114.3Rc1/8 Rc1/4 Rc3/8 Rc1/2 Rc3/4 Rc1 Rc1-1/4 Rc1-1/2 Rc2 Rc2-1/2 Rc3 Rc49.728 13.157 16.662 20.995 26.441 33.249 41.91 47.803 60.263 76.108 89.892 114.33.螺纹尺寸（牙距和牙深）英寸(mm) 牙距P(mm) 牙深h(mm)1/8（3.18mm） 0.907 2.7881/4（6.35mm） 0.722 3.1753/8（9.53mm） 0.656 3.5611/2（12.7mm） 0.518 3.9693/4（19.05mm） 0.518 5.3801（25.4mm） 0.410 6.3491-1/4（31.75mm） 0.410 7.1371-1/2（38.1mm） 0.354 7.6202（50.8mm） 0.322 9.5252-1/2（63.5mm） 0.262 10.9223（76.2mm） 0.262 12.3034（101.6mm） 0.209 15.494管螺纹尺寸对照表还有很多，上述只是其中一些常见的尺寸，不同行业对管螺纹的要求也有所不同，因此选购管螺纹连接件时需要根据具体情况来选择对应的管螺纹尺寸和材质。
螺纹连接的主要类型1松套螺纹连接松套螺纹连接是一种外螺纹，又称管扣、压扣、焊缝或管接头，它是使用螺纹连接件（由连接头，套筒和丝锥组成）固定两个零件。
在松套螺纹连接中，两个零件的外径较大，可容纳构成连接的螺纹节，也可以更快的建立连接，同时也可以带有一定的预拉紧力，从而使连接处达到最佳的连接状态。
2密封螺纹连接密封螺纹连接是一种将不锈钢管件用螺纹连接方式孔实封管件，从而保证管件孔实封的连接方式，承受压力并提供防腐蚀、抗氧化及密封性能。
它主要应用于加热计装置和空气处理系统，也可用于其他类型的设备，用于抵御压力、高温、滑移和振动的压力。
3压接螺纹连接压接螺纹连接是一种使用锥形接头连接管子的连接方式，它可以建立安全、可靠、密封性能良好的焊接连接，压接可以将管壁连接在一起，具有在连接处较强的抗拉强度，而且无需焊接设备。
4弹性螺纹连接弹性螺纹连接是一种相对灵活的连接，弹性连接是由锥形接头、垫圈、密封件和螺母组成的螺纹连接，它可以明显增加连接的弹性，增强对工作环境温度和压力的承受能力。
这种连接安装起来很简单，可以灵活满足不同管件的工作环境，而且价格合理，具有良好的使用性能。
5自封螺纹连接自封螺纹连接是一种特殊的螺纹连接方式，由裸露线圈，直线封口，外面有一个信号列表等组成，它把铁丝的中心线线分离，其目的是将内部的油脂或水隔绝，从而达到防腐蚀、防氧化的目的。
自封螺纹连接可以使管道系统具有吸声阻尼的作用，并可保证连接的强度及密封性。
6螺牙螺纹连接螺牙螺纹连接是一种管件连接方式，使用活动头来进行连接，可将管道安装在任何空间和所有液体上，具有安全性高，连接质量好，对环境适应性强，安装简便等优点。
通过以上介绍，可以看出螺纹连接是各种管件连接技术中重要的一部分，并且存在着不同类型的连接方法，根据管件的使用特点，可以选择合适的连接方式，使用更合理，从而达到更好的使用效果。
螺纹与螺纹连接一、什么叫螺纹在圆柱或圆锥母体表面上制出的螺旋线形的、具有特定截面的连续凸起部分。
螺纹按其母体形状分为圆柱螺纹和圆锥螺纹；按其在母体所处位置分为外螺纹、内螺纹，按其截面形状（牙型）分为三角形螺纹、矩形螺纹、梯形螺纹、锯齿形螺纹及其他特殊形状螺纹，三角形螺纹主要用于联接，矩形、梯形和锯齿形螺纹主要用于传动；按螺旋线方向分为左旋螺纹和右旋螺纹，一般用右旋螺纹；按螺旋线的数量分为单线螺纹、双线螺纹及多线螺纹；联接用的多为单线，传动用的采用双线或多线；按牙的大小分为粗牙螺纹和细牙螺纹等，按使用场合和功能不同，可分为紧固螺纹、管螺纹、传动螺纹、专用螺纹等。
圆柱螺纹的主要几何参数有：①外径（大径），与外螺纹牙顶或内螺纹牙底相重合的假想圆柱体直径。
螺纹的公称直径即大径。
②内径（小径），与外螺纹牙底或内螺纹牙顶相重合的假想圆柱体直径。
③中径，母线通过牙型上凸起和沟槽两者宽度相等的假想圆柱体直径。
④螺距，相邻牙在半径线上对应两点间的轴向距离。
⑤导程，同一螺旋线上相邻牙在中径线上对应两点间的轴向距离。
⑥牙型角，螺纹牙型上相邻两牙侧间的夹角。
⑦螺纹升角，中径圆柱上螺旋线的切线与垂直于螺纹轴线的平面之间的夹角。
⑧工作高度，两相配合螺纹牙型上相互重合部分在垂直于螺纹轴线方向上的距离等。
螺纹的公称直径除管螺纹以管子内径为公称直径外，其余都以外径为公称直径。
螺纹已标准化，有米制（公制）和英制两种。
国际标准采用米制，中国也采用米制。
圆柱螺纹中﹐三角形螺纹自锁性能好。
它分粗牙和细牙两种﹐一般联接多用粗牙螺纹。
细牙的螺距小﹐升角小﹐自锁性能更好﹐常用于细小零件薄壁管中﹐有振动或变载荷的联接﹐以及微调装置等。
管螺纹用于管件紧密联接。
矩形螺纹效率高﹐但因不易磨制﹐且内外螺纹旋合定心较难﹐故常为梯形螺纹所代替。
锯齿形螺纹牙的工作边接近矩形直边﹐多用于承受单向轴向力。
圆锥螺纹的牙型为三角形﹐主要靠牙的变形来保证螺纹副的紧密性﹐多用于管件。
常用水龙头螺纹尺寸水龙头是家庭生活中常见的设备之一，它在洗手、洗菜、洗脸等日常生活中起着重要的作用。
而水龙头的连接方式主要是通过螺纹连接，因此了解常用水龙头螺纹尺寸对于选择合适的水龙头非常重要。
下面将介绍常见的水龙头螺纹尺寸及其特点。
1. G1/2英寸螺纹G1/2英寸螺纹是最常见的水龙头螺纹尺寸之一。
它的外径约为20mm，螺距为1.5mm。
该螺纹尺寸适用于家庭生活中的大多数水龙头，如洗手盆水龙头、厨房水槽水龙头等。
G1/2英寸螺纹连接简单方便，安装容易。
2. G3/4英寸螺纹G3/4英寸螺纹是一种较大的螺纹尺寸，它的外径约为26mm，螺距为 1.5mm。
该螺纹尺寸适用于一些特殊需求的水龙头，如花洒、浴缸龙头等。
G3/4英寸螺纹通常用于水流较大的场合，连接牢固可靠。
3. M22螺纹M22螺纹是一种国际通用的螺纹尺寸，它的外径约为22mm，螺距为 1.5mm。
该螺纹尺寸适用于一些进口水龙头，如德国、意大利等国家的水龙头。
M22螺纹连接方式简单，适用范围广。
4. M24螺纹M24螺纹是一种较大的螺纹尺寸，它的外径约为24mm，螺距为1.5mm。
该螺纹尺寸适用于一些高端水龙头，如进口龙头、特殊设计的龙头等。
M24螺纹连接稳固，适用于水流较大的场合。
总结起来，常用的水龙头螺纹尺寸有G1/2英寸、G3/4英寸、M22和M24四种。
G1/2英寸螺纹适用于大多数家庭生活中的水龙头，G3/4英寸螺纹适用于水流较大的场合，M22和M24螺纹适用于进口水龙头和特殊设计的龙头。
在购买水龙头时，我们可以根据实际需求选择合适的螺纹尺寸，以确保水龙头能够正常连接并使用。
需要注意的是，不同品牌的水龙头可能存在一些特殊的螺纹尺寸，因此在购买时最好先了解清楚所购买水龙头的螺纹尺寸要求，以免出现不匹配的情况。
希望本文对大家了解常用水龙头螺纹尺寸有所帮助。
