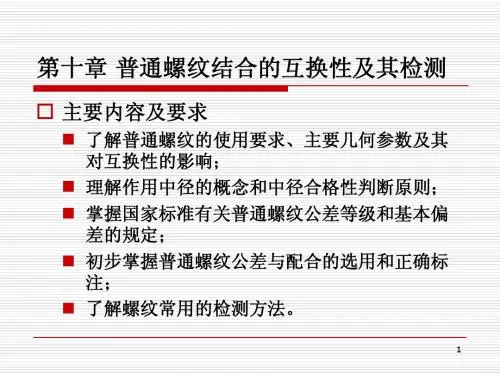

第十章-普通螺纹结合的互换性
45
精度选择的实际情况： 承载大，有变载荷，有振动---紧密级 小螺纹，为保证连接强度，必须提高联接精度 加工难度大者，需降低联接精度
旋合长度的选择 一般采用中等（N）的旋合长度 尽可能缩短旋合长度，因为旋合长度过长，螺 距累积误差增大，降低承载能力
46
3. 螺纹在图样上的标注
1. 螺距误差对互换性的影响
局部误差P 累积误差P 与旋合长度有关，是主要影响因素
25
螺纹因产生干涉（图中阴影部分）而无法旋合 为保证旋合： 外螺纹：中径d2减小 内螺纹：中径d2增大一个中径补偿值。 P
f
26
螺距累积偏差对旋合性的影响
27
10.2 螺纹几何参数对互换性的影响
2. 牙型半角误差对互换性的影响
9
外螺纹
内螺纹
10
１．牙型
螺纹要素
沿螺纹轴线方向剖切，所得到的螺纹牙齿剖面的 形状称为螺纹的牙型。常见的牙型有三角形、梯形、 锯齿形、矩形等
２．螺纹直径
大径
中径
牙顶
牙底
牙顶
小径
牙底
11
３．线数
螺纹有单线和多线之分。当圆柱面上只有一条螺旋 线所形成的螺纹称为单线螺纹，有两条或两条以上在轴 向等距离分布的螺旋线形成的螺纹称为多线螺纹。螺纹 的线数用ｎ表示
31102外螺纹存在螺距误差和牙型半角误差时只能与一个较大中径的内螺纹旋合外螺纹中径增大作用中径实际中径螺距误差牙型半角的中径补偿值类似于轴作用尺寸32102内螺纹存在螺距误差好牙型半角误差时只能与一个较小中径的内螺纹旋合内螺纹中径减小作用中径实际中径螺距误差牙型半角的中径补偿值类似于孔作用尺寸33102螺纹中径合格性的判断原则中径公差是一项综合公差中径本身尺寸偏差螺距误差牙型半角误差34102螺纹中径合格性的判断原则泰勒原则35作用中径不大于中径最大极限尺寸max任意位置的实际中径不小于中径最小极限尺寸
精度选择的实际情况： 承载大，有变载荷，有振动---紧密级 小螺纹，为保证连接强度，必须提高联接精度 加工难度大者，需降低联接精度
旋合长度的选择 一般采用中等（N）的旋合长度 尽可能缩短旋合长度，因为旋合长度过长，螺 距累积误差增大，降低承载能力
46
3. 螺纹在图样上的标注
1. 螺距误差对互换性的影响
局部误差P 累积误差P 与旋合长度有关，是主要影响因素
25
螺纹因产生干涉（图中阴影部分）而无法旋合 为保证旋合： 外螺纹：中径d2减小 内螺纹：中径d2增大一个中径补偿值。 P
f
26
螺距累积偏差对旋合性的影响
27
10.2 螺纹几何参数对互换性的影响
2. 牙型半角误差对互换性的影响
9
外螺纹
内螺纹
10
１．牙型
螺纹要素
沿螺纹轴线方向剖切，所得到的螺纹牙齿剖面的 形状称为螺纹的牙型。常见的牙型有三角形、梯形、 锯齿形、矩形等
２．螺纹直径
大径
中径
牙顶
牙底
牙顶
小径
牙底
11
３．线数
螺纹有单线和多线之分。当圆柱面上只有一条螺旋 线所形成的螺纹称为单线螺纹，有两条或两条以上在轴 向等距离分布的螺旋线形成的螺纹称为多线螺纹。螺纹 的线数用ｎ表示
31102外螺纹存在螺距误差和牙型半角误差时只能与一个较大中径的内螺纹旋合外螺纹中径增大作用中径实际中径螺距误差牙型半角的中径补偿值类似于轴作用尺寸32102内螺纹存在螺距误差好牙型半角误差时只能与一个较小中径的内螺纹旋合内螺纹中径减小作用中径实际中径螺距误差牙型半角的中径补偿值类似于孔作用尺寸33102螺纹中径合格性的判断原则中径公差是一项综合公差中径本身尺寸偏差螺距误差牙型半角误差34102螺纹中径合格性的判断原则泰勒原则35作用中径不大于中径最大极限尺寸max任意位置的实际中径不小于中径最小极限尺寸
冷作工工艺学第五版电子课件第十章连接
§10—1 铆接
2．铆接机 铆接机与铆钉抢不同，它是利用液压或气压使钉杆塑性变形而制成铆钉 头的一种专用设备。它本身具有铆钉和顶钉两种机构，由于铆接机产生的压 力大而均匀，因此铆接质量和铆接强度都比较高，而且工作时无噪声。
铆接机有固定式和移动式两种，固定式铆接机生产效率 高，但因设备费用较高，故仅适用于专业生产中；移动式铆 接机工作灵活，应用广泛，这种铆接机有液压、气动和电动 三种。
§10—1 铆接
二、铆钉排列的基本参教 铆钉排列的基本参数是指铆钉距、排距和边距。
铆钉距t：一排铆钉中，相邻两个铆钉中心的距离。 排距c：相邻两排铆钉中心的距离。 边距e：外排铆钉中心至工件板边的距离。
名称 铆钉距t或排距c
边距e
位置和方向
外排
中间排
构件受压 构件受拉
平行于载荷的方向e1
垂直于载
切割边
§10—1 铆接
（2）对接。对接是将两个钢板（或型钢）的接头置于同一平面，用 盖板作为连接件，把接头铆接在一起。盖板有单盖板和双盖板两种形式， 每种又根据接头一侧铆钉的排数有单排、双排和多排之分。铆钉的排列 形式有平行和交错两种。
§10—1 铆接
（3）角接。角接是两板件相互垂直或成一定角度的连接，在接 合处用角钢作为连接件，有单面和双面两种形式。
四、铆接工具与设备
1．铆钉枪
铆钉枪是铆接的主要工具。铆钉枪又称风枪，主要由 手把2枪体4、开关 3及管接头1等组成。枪体前端孔内 有可安装各种铆钉窝头5或冲头7，用以进行铆接或冲钉 作业。
使用时通常将窝头用细铁丝拴在手把上，以防止提枪时因窝头脱离枪体致使 活塞滑出。
铆钉枪在使用前，需在进气风管接头处注入少量机油，使枪内工作时保持良 好的润滑，然后把压缩空气软管内的污物吹净，再接到铆钉枪的管接头上、风 管进气量通过调压活门进行控制，压缩空气的压力一般为0.4～0.6MPa。
机械基础第十章连接.
机械设计基础——过盈连接的倒角
液压拆装的圆锥面过盈连接
p 靠螺母压紧的圆锥面过盈连接
机械设计基础——联接
过盈连接的装配要求
❖ 配合表面应具有良好的表面粗糙度，零件经加 热或冷却后要将配合面擦净。
❖ 压合前，配合表面处理干净并涂以润滑油，以 免装配中擦伤配合面。
❖ 压入过程应连续，不宜过快；压入速度一般为 2～4mm/s（不宜超过10mm/s），并应准确控 制压入行程。
② 渐开线花键 定心方式为齿形定心，当齿 受载时，齿上的径向力能自 动定心，有利于各齿均载， 应用广泛，优先采用
三角形花键——齿数较多，齿较小，对轴强度削弱小。适 于轻载、直径较小时及轴与薄壁零件的联 接应用较少
df
机械设计基础——联接
二、花键联接的设计计算
设计：选花键类型→按轴径定花键尺寸→验算联接强度
❖ 压合时，应始终保持轴和孔同轴线，不许偏斜 ；应经常用角尺检查校正。
❖ 对于细长的薄壁件，更要细心检查其过盈量和 形状偏差，装配时尽可能垂直压入，以防变形 。
机械设计基础——联接
过盈连接的装配方法
❖ 压入配合法 可用手锤加垫块敲击压入，也可采用 各类压力机压入。
❖ 热胀配合法 又称红套，是利用金属材料热胀冷缩 的物理特性，在套与轴有一定过盈时，将套加热， 使孔胀大，然后将轴装入胀大的孔中，待冷却后， 轴与套孔就获得了传递轴向力、扭矩或轴向力与扭 矩同时作用的结合体。
粗牙：常用 细牙：螺距小，自锁 性能更好。常用于承 受冲击、振动及变载 荷、或空心、薄壁零 件上及微调装置中。
细牙缺点：牙小，相同载荷下磨损快，易脱扣。
机械设计基础——联接
2) 矩形螺纹
特点：牙形为正方形，=0，
机械设计基础 第十章 联接
§10—4 螺纹联接的基本类型及 螺纹紧固件
一、螺纹联结基本类型 二、螺纹紧固件
一、螺纹联接的基本类型
1、螺栓联接 a) 普通螺栓联接：
被连接件通孔不带螺纹，被联接件不太厚， 装拆方便。螺杆带钉头，螺杆穿过通孔与螺母配合 使用。装配后孔与杆间有间隙，并在工作中不许消 失，结构简单，可多次装拆，应用较广。
牙根强度弱，加工困难，常被梯形螺纹代替。
梯形螺纹特点： =2=30。比矩形螺纹效率略低。 牙根强度高，易于对中，易于制造，剖分螺母 可消除间隙，在螺旋传动中有广泛应用。
有粗牙普通螺纹M10和M68，请说明在静载 荷下这两种螺纹能否自锁（已知摩擦系数f = 0.1~0.15） 查得： 解： 1、首先求螺纹升角λ 。
粗牙螺纹
细牙螺纹
2、管螺纹 特点：用于管件连接的三角螺纹，=55,螺纹面间 没有间隙，密封性好，适用于压强在1.6MPa以下的 连接。管螺纹广泛用于水、汽、油管路联接中。
管螺纹除普通细牙螺纹外，还有60º 55º 、 的圆柱 管螺纹和60º 55º 、 的圆锥管螺纹。 管螺纹公称直径是管子的公称通径。
L=nP(n=2) L=nP(n=2) L=nP(n=2)
dd d dd 2 2 d2 dd 1 1 d1
P P P
d 1 1 d 1 d d 2 2 d 2 d d d d
hh h
LL L
4）螺 距 P — 相邻两牙在中径圆柱面的母线上对应 两点间的轴向距离。 5）导程（S）— 同一螺旋线上相邻两牙在中径圆柱面 的母线上的对应两点间的轴向距离。 6）线数n —螺纹螺旋线数目，一般为便于制造n≤4。 螺距、导程、线数之间关系：S=nP
M10螺纹： 螺距P=1.5mm，中径d2=9.026mm； M68螺纹： 螺距P=6mm， 中径d2=64.103mm。 M10螺纹升角：
机械设计基础第10章连接(键、花键-六)

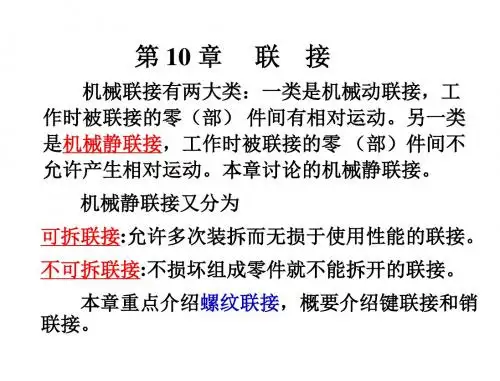

第10章 连 接
§10－1 螺纹 §10－2 螺旋副的受力分析、效率和自锁 §10－3 机械制造常用螺纹（略） §10－4 螺纹连接的基本类型及螺纹紧固件 §10－5 螺纹连接的预紧与防松
§10－6 螺栓连接的强度计算 §10－7 螺栓的材料和许用应力 §10－8 提高螺栓连接强度的措施 §10－9 螺旋传动 （略） §10－10 滚动螺旋简介（略） §10－11 键连接和花键连接
在重型机械中常采用切向键 ——一对楔键组成。
窄面 工作面
d 潘存云教授研制
斜度1：100
装配时将两楔键楔紧，键的窄面是工作面，所产生 的压力沿切向方向分布，当双向传递扭矩时，需要 两对切向键分布成120~130 ˚ 。
二、平键联接的强度校核 1. 类型的选择 应根据各种平键的特点及具体应用情况来选择。 考虑：扭矩大小、对中性要求、轴上位置等情况。 2 . 尺寸的选择 键是一种标准件，主要尺寸：长L、宽b、高h b×h____按轴的直径由标准选取。表10－9 P156 L_____参照轮毂宽度B从标准中选取 一般： L=B－(5～10) mm 3. 材料的选择 键的材料常用45钢：σB≥ 600 MPa的碳素钢
MPa
表10-11 花键连接的许用挤压应力[σp ]和许用压强[p ]
连接工作方式
工作条件
[σp ] 或[p ] 齿面未经热处理 齿面经热处理
不良
35~50
40~70
静连接[σp ]
中等 良好
潘6存0云~教1授0研0制 80~120
100~140 120~200
动连接[p ] (空载下移动)
动连接[p ] (在载荷下移动)
二、平键联接的强度校核
1. 类型的选择 2 . 尺寸的选择 3. 材料的选择
§10－1 螺纹 §10－2 螺旋副的受力分析、效率和自锁 §10－3 机械制造常用螺纹（略） §10－4 螺纹连接的基本类型及螺纹紧固件 §10－5 螺纹连接的预紧与防松
§10－6 螺栓连接的强度计算 §10－7 螺栓的材料和许用应力 §10－8 提高螺栓连接强度的措施 §10－9 螺旋传动 （略） §10－10 滚动螺旋简介（略） §10－11 键连接和花键连接
在重型机械中常采用切向键 ——一对楔键组成。
窄面 工作面
d 潘存云教授研制
斜度1：100
装配时将两楔键楔紧，键的窄面是工作面，所产生 的压力沿切向方向分布，当双向传递扭矩时，需要 两对切向键分布成120~130 ˚ 。
二、平键联接的强度校核 1. 类型的选择 应根据各种平键的特点及具体应用情况来选择。 考虑：扭矩大小、对中性要求、轴上位置等情况。 2 . 尺寸的选择 键是一种标准件，主要尺寸：长L、宽b、高h b×h____按轴的直径由标准选取。表10－9 P156 L_____参照轮毂宽度B从标准中选取 一般： L=B－(5～10) mm 3. 材料的选择 键的材料常用45钢：σB≥ 600 MPa的碳素钢
MPa
表10-11 花键连接的许用挤压应力[σp ]和许用压强[p ]
连接工作方式
工作条件
[σp ] 或[p ] 齿面未经热处理 齿面经热处理
不良
35~50
40~70
静连接[σp ]
中等 良好
潘6存0云~教1授0研0制 80~120
100~140 120~200
动连接[p ] (空载下移动)
动连接[p ] (在载荷下移动)
二、平键联接的强度校核
1. 类型的选择 2 . 尺寸的选择 3. 材料的选择
第十章 螺纹
摩擦防松
利用拧紧螺母 时，垫圈被压平后 的弹性力使螺纹副 纵向压紧。
两螺母对顶拧紧， 螺栓旋合段受拉而螺母 受压，从而使螺纹副纵 向压紧。
利用螺母末端 椭圆口的弹性变形 来箍紧螺栓，横向 压紧螺母。
拧紧螺母上小螺 钉，切口上、下变形 合拢，压紧螺纹。
机械防松 利用开 口销使螺栓 螺母相互约 束。 将垫片 折边以固定 螺母和被联 接件的相对 位置。
用金属丝使一组 螺钉头部相互约束， 当有松动趋势时金属 丝更加拉紧。
机械防松 利用开 口销使螺栓 螺母相互约 束。 将垫片 折边以固定 螺母和被联 接件的相对 位置。
用金属丝使一组 螺钉头部相互约束， 当有松动趋势时金属 丝更加拉紧。
使垫片内翅嵌入螺拴(轴)的槽内，拧紧螺母 后将垫片外翅之一折嵌于螺母的一个槽内。
永久性防松
用粘合剂涂于 螺纹旋合表面，拧 紧螺母后粘合剂能 自行固化，防松效 果良好。
利用焊接、冲点等 方法使联接变成不可折 联接，排除螺纹副相对 转动的可能性
§10-4 螺栓联接的强度计算
螺栓及螺母等都是标准件，其螺纹牙、螺栓 头、光杆和螺母的结构及尺寸等，是根据等强度 原则及使用经验确定的。采用标准件时，上述尺 寸一般无须进行强度计算，所以螺栓联接的计算， 主要是确定螺栓危险剖面的直径（近似为小径） 或校核其强度。 一、受拉螺栓联接 受拉螺栓在静载荷作用下，主要失效形式是 螺纹部分的塑性变形和断裂；在变载荷作用下， 多为螺纹部分的疲劳断裂，所以其设计准则是保 证螺栓有足够的静拉力或疲劳拉伸强度。
内螺纹
外螺纹
潘存云教授研制
螺 纹 的 分 类
矩形螺纹 三角形螺纹 按螺纹的牙型分 梯形螺纹 锯齿形螺纹 右旋螺纹 按螺纹的旋向分 左旋螺纹 单线螺纹 按螺旋线的根数分 多线螺纹 外螺纹 按回转体的内外表面分 内螺纹 联接螺纹 按螺旋的作用分 螺旋传动 传动螺纹 按母体形状分
机械设计基础第第10章螺纹连接
特点：结构简单、连接可靠、装拆方便，且多
数螺纹连接件已标准化，生产率高，因而应用广泛。
聊城大学汽车学院 汽车工程系
10.2.1 螺纹
一.螺纹的主要参数 螺旋线---螺纹---螺纹
d2
聊城大学汽车学院 汽车工程系
(1) 大径d
(2) 小径 d1 (3) 中径d2 (4) 螺距P
d d d1 2
P/2 P/2
按螺旋的作用分
按母体形状分
聊城大学汽车学院 汽车工程系
螺 纹 的 分 类
矩形螺纹 三角形螺纹 按螺纹的牙型分 梯形螺纹 锯齿形螺纹 右旋螺纹 按螺纹的旋向分 左旋螺纹 单线螺纹 按螺旋线的根数分 多线螺纹 外螺纹 按回转体的内外表面分 内螺纹
螺纹副
按螺旋的作用分
按母体形状分
聊城大学汽车学院 汽车工程系
a. 利用附加摩擦力防松
弹簧垫圈
对顶螺母
尼龙圈锁紧螺母
聊城大学汽车学院 汽车工程系
b. 机械防松
潘存云教授研制
开口销与六 角开槽螺母
圆螺母用止动垫圈
止动垫圈
串联钢丝
聊城大学汽车学院 汽车工程系
c. 破坏螺旋副防松 用冲头冲2~3点 1~1.5P
涂粘合剂
冲点防松法
粘合法防松
聊城大学汽车学院 汽车工程系
紧定螺钉
5)其它特殊结构的螺纹连接
起吊螺钉
T 型螺栓
聊城大学汽车学院 汽车工程系
二.标准螺纹连接件 螺 纹 连 接 件 螺栓
L L0
螺栓的结构形式
d
六角头 L L0 d 小六角头
聊城大学汽车学院 汽车工程系
螺 纹 连 接 件
螺栓 双头螺柱
L L1 L0 d L1 -----座端长度 L0 -----螺母端长度
第十章 螺纹、键、销解读
半径r（r=0.15P～0.18P,而普通螺纹r =0.125P）。
四、避免或减小附加应力 当螺母支承面、螺栓头部歪斜(图a、b)、被联
接件刚度不足(图c)或采用钩头螺栓时(图d)，都会 使螺栓产生偏心载荷。这时，
螺栓除受拉伸外，还受由偏载引起的附加弯曲应力， 使螺栓的工作应力大大增加,故应当尽量避免。
(2)轴向工作载荷为变载荷时螺栓强度计算
对于承受变载荷
的螺栓联接，除用式
(10-12) 进行静强度 计算外，还须进行疲
劳强度计算。当工作
载荷在0～FE间变化
时，螺栓受总拉力在Fo～ Fa间变化。此时螺栓所受
应力幅为
σa
Fa FR πd12 4
2
kb kb kc
2FE πd12
2. 螺纹联接件的许用应力
螺纹联接件的许用应力及安全系数见表10-6和 表10-7。
例 10-4 一钢制液压油缸，油缸壁厚为10 mm，
油压 p ＝1.6 MPa，D ＝160 mm，试计算油缸上盖 的螺栓联接和螺栓分布圆直径 D0 （图10-21）。 解: (1) 决定单个螺栓工作截荷FE
试取螺栓数 z＝8，则单
(5) 螺栓间距l 为
l πD0 π 220
z
8
86.4mm
由第 146 页（旧版143页）的脚注可知， 当 p ≤1.6 MPa 时，l ≤7d＝7×16＝112mm，所以选 取的D0 和 z 是合适的。
在本例题中 ，求螺纹直径时要用到许用应力 [σ]，但[σ]是与螺纹直径有关的参数，因此需采用 试算法计算、调整。这种方法在其他零件设计计 算中同样会经常使用。
Fa FR
Fo Fo
四、避免或减小附加应力 当螺母支承面、螺栓头部歪斜(图a、b)、被联
接件刚度不足(图c)或采用钩头螺栓时(图d)，都会 使螺栓产生偏心载荷。这时，
螺栓除受拉伸外，还受由偏载引起的附加弯曲应力， 使螺栓的工作应力大大增加,故应当尽量避免。
(2)轴向工作载荷为变载荷时螺栓强度计算
对于承受变载荷
的螺栓联接，除用式
(10-12) 进行静强度 计算外，还须进行疲
劳强度计算。当工作
载荷在0～FE间变化
时，螺栓受总拉力在Fo～ Fa间变化。此时螺栓所受
应力幅为
σa
Fa FR πd12 4
2
kb kb kc
2FE πd12
2. 螺纹联接件的许用应力
螺纹联接件的许用应力及安全系数见表10-6和 表10-7。
例 10-4 一钢制液压油缸，油缸壁厚为10 mm，
油压 p ＝1.6 MPa，D ＝160 mm，试计算油缸上盖 的螺栓联接和螺栓分布圆直径 D0 （图10-21）。 解: (1) 决定单个螺栓工作截荷FE
试取螺栓数 z＝8，则单
(5) 螺栓间距l 为
l πD0 π 220
z
8
86.4mm
由第 146 页（旧版143页）的脚注可知， 当 p ≤1.6 MPa 时，l ≤7d＝7×16＝112mm，所以选 取的D0 和 z 是合适的。
在本例题中 ，求螺纹直径时要用到许用应力 [σ]，但[σ]是与螺纹直径有关的参数，因此需采用 试算法计算、调整。这种方法在其他零件设计计 算中同样会经常使用。
Fa FR
Fo Fo
机械设计基础 螺纹 课件
二、螺纹的主要几何参数 (1)大径d
与外螺纹牙顶(或内螺纹 牙底)相重合的假想圆柱体的直径。
P/2 P/2
P
S
(2) 小径 d1 与外螺纹牙底(或内
螺纹牙顶)相重合的假想圆柱体的直径。
(3)中径d2
(4) 螺距P
也是一个假想圆柱的直 径，该圆柱的母线上牙型沟槽和凸起宽度 相等。 相邻两牙在中径线上对 应两点间的轴向距离。
第10章 连 接
1 2 3 4 5 6 7 8 9 10 明确螺纹参数 掌握螺旋副的受力分析、效率和自锁 了解机械制造常用螺纹 明确螺纹联接的基本类型及螺纹紧固件 掌握螺纹联接的预紧和防松 明确螺纹联接的强度计算 了解螺栓的材料和许用应力 提高螺栓联接强度的措施 了荽螺旋传动 了解键联接和花键联接及销联接
ac 0.25 0.25 0.5 0.5 0.5 0.5
公称直径d 第1系列 第2系列
D1 D4
H4
R2
ac
标记示例：Tr48X8
R2
(梯形螺纹，直径48，螺距8)
H1
中 径 D2 d2
内螺纹小径 D1
16、20 24、28 32、36 48 、52 40 、70、80 90、100
18 22、26 30、34 46、50 38、42、65 85、95
非矩形螺旋的自锁条件： ψ≤ρ’ 对于联接螺纹必须满足自锁条件
三、效率 螺旋转动一圈时，有效功为FaS, 输入功为2π T。 定义螺旋副的效率为有效功与输入功之比：
当ρ’一定时，效率 只是螺纹升角的函 数，由此可以绘出 效率曲线.
Fa S Fa S tan ' ' ) d 2 tan( 2 T Fa tan( )
机械设计基础第10章
预紧力Fa →产生拉伸应力σ
Fa
0.5
∴ 强度条件为： 1.3Fa [ ] e 2 d1 4
d1
按第四强度理论，当量应 力： e 2 3 2 1.3
1、承受横向工作载荷的普通螺栓强度
工作原理：依靠预紧力作用下 在被连接件之间产生的摩擦力 承受横向工作载荷。 摩擦力： F f F0 fm 保证连接可靠，要求：
§10-4 螺纹连接的基本类型及螺纹紧固件
一、螺纹连接的基本类型 1.螺栓连接： 普通螺栓连接：应用广泛，两被连接件不太厚， 便于从两边装配。 铰制孔用螺栓连接：受横向载荷。 2.双头螺栓连接：被连接件之一较厚，常拆卸。 3.螺钉连接：被连接件之一较厚,不常拆卸，且不易 做成通孔的场合。
4.紧定螺钉连接：用于固定两零件的相对位置，并可 传递不大的力和转矩。
—设计公式
d1—螺纹小径（mm） [σ]—许用拉应力 N/mm2 (MPa) Fa
二、紧螺栓连接
紧螺栓连接——承受横向工作载荷和承受轴向工作载荷两种情况
承受工作载荷前拧紧，在拧紧力矩T和轴向载荷Fa（预紧力F0 ） 作用下，螺栓发生拉扭变形，螺栓工作在复合应力状态。
1 2 d1 4 d2 Fa tan(ψ ' ) 螺纹摩擦力 Fa 2d 2 T1 2 tan(ψ ' ) 矩T1→产生 1 2 d1 WT d13 d1 剪应力τ 16 4
θ
一、受力分析
1、矩形螺纹
三点假设：
1.螺纹拧紧过程相当于滑块沿斜面上升的过程；
2.拧紧过程中螺纹各圈的变形量相等；
F Fa
3.力作用在螺纹中径上。
拧紧过程：
FR Fn
ρ
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
旋合长度代号：
螺纹旋合长度是指：两个相互配合的螺 纹，沿螺纹轴线方向相互旋合部分的长度 （螺纹端倒角不包括在内）。
普通螺纹旋合长度分短(S )、中(N )、 长(L)三组；当旋合长度为N 时，省略标
注。必要时，也可用数值注明旋合长度。
2、标注示例
例1： M 20 ×2 LH -5g6g - s
普通螺纹 大径d＝20 螺距P2 (细牙)
螺纹公差带代号
螺纹公差带代号是由表示其大小的公 差等级数字和表示其位置的字母组成（内 螺纹用大写字母，外螺纹用小写字母）如
6H、5g等。
若螺纹的中径公差带与顶径公差带的 代号不同（顶径指外螺纹的大径和内螺纹
的小径）则分别标注，如4H5H、5h6h。如
果中径公差带与顶径公差带的代号相同， 则只注一个代号。
可传递运动和动力 非标准螺纹
三、 螺纹的结构
1、螺纹末端
倒角（圆锥面）
平顶
圆顶（球面）
2、 螺纹收尾和退刀槽
螺尾
螺纹收尾 退刀纹
退刀槽
外退刀槽
退出车刀
车刀 开始退刀
内退刀槽
车 刀
四、螺纹的规定画法 ⒈ 外螺纹画法
大径线画粗实线
倒角圆不画
小径线画细实线 且画到倒角内
小径≈0.85d
剖视画法：
螺纹终止线 画粗实线
螺距=导程
导程 螺距
单线螺纹：P=Ph 多线螺纹：P=Ph/n
⑸ 螺纹的旋向
左旋
右旋(常用)
注意：只有上述各要素（牙型、直径、线 数、螺距、旋向）完全相同的内、 外螺纹才能旋合在一起。
二、螺纹种类
按螺纹要素是否标准分： (1)标准螺纹：牙型、直径和螺距均符合
国家标准的螺纹； (2)特殊螺纹：牙型符合国家标准，直径
画法几何及机械图
Geometrical and mechanical drawing
（standard component）
标准件与常用件
在各种机器设备中经常遇到一些通用的零件, 如螺栓、螺钉、螺母、垫圈、键、销、和滚动轴 承等。为了简化设计和生产，国家标准对这类零 件的结构和尺寸作了统一的规定，称为标准件。
画图步骤：
画外螺纹 确定内螺纹的端面位置 画内螺纹及其余部分投影
4、螺纹牙型的表示法
⑴ 重合画法
⑵ 移出局部放大
五、螺纹的标注
⒈ 标注的基本格式 特征代号 公称直径 × 导程(P螺距) 旋向
－ 公差带代号 － 旋合长度代号
中径和顶径 公差带代号
长：L 中等：N 短：S
右旋 左旋
☆单线螺纹 导程(P螺距) 改为 螺距 。 ☆粗牙螺纹不标注螺距。 ☆右旋螺纹不用标注旋向，左旋时则标注LH。 ☆公差带代号应按顺序标注中径、顶径公差带代号。 ☆旋合长度为中等时，“N”可省略。
制在零件外表面上的螺纹叫外螺纹(external thread) 。
制在零件孔腔内表面上的螺纹叫内螺纹(internal thread) 。
怎样加工螺纹呢?
工件
工件旋转
卡盘 车刀
车外螺纹
车刀沿轴向移动
车内螺纹
工件
碾压板 碾压外螺纹
丝锥
板牙
加工内外螺纹的工具
2.螺纹的要素
⑴ 螺纹的牙型
在通过螺纹轴线的剖面上，螺纹的轮廓形状。
牙底
牙顶
小径D1、d1 中径D2、d2 大径 D、d
牙顶 内螺纹
牙底 外螺纹
⑶ 螺纹的线数n
沿一条螺旋线形成的螺 纹叫做单线螺纹；沿两条或 两条以上在轴向等距分布的 螺旋线所形成的螺纹叫做多 线螺纹。
单线螺纹
双线螺纹
⑷ 螺距和导程
螺纹上相邻两牙在中径线上对应两点 之间的轴向距离P称为螺距。
同一条螺纹上相邻两牙在中径线上对 应两点之间的轴向距离Ph称为导程。
非螺纹 密封
螺 纹
管
螺
用 螺
圆 锥 外
纹
纹密 圆 封锥 的内 管
螺 纹圆
柱
内
G 用于非螺纹密封的低压管路的连接 R RC 用于螺纹密封的中高压管路的连接 RP
常用螺纹
螺纹分类
梯
形
传 动
螺 纹
螺锯
纹齿
形
螺
纹
矩形 螺纹
牙形及牙形角
牙形 符号
Tr
说明
可双向传递运动 和动力，如机床 的丝杠
B
只能传递单向动力
或螺距不符合标准的螺纹； (3)非标准螺纹：牙型不符合标准的螺纹；
按螺纹的用途分： (1)连接螺纹：如普通螺纹、管螺纹； (2)传动螺纹：如梯形螺纹。
二、螺纹种类
1.连接螺纹——起连接作用的螺纹称连接螺纹
普通螺纹（牙型角为60º）
粗牙螺纹:大径相同的条件下，螺距(P) 最大的螺纹为粗牙普通螺纹。
细牙螺纹:螺距(P)较小的称为细牙普通 螺纹，用于精密零件或薄壁 零件。
120°
118°
螺纹长度小 于钻孔深度
螺纹孔相贯线的画法 ：
两螺纹孔或螺纹孔与光孔相贯时，其相 贯线按螺纹的小径画出。
3. 内、外螺纹旋合的画法
A
A－A
按不剖画
A 旋入深度
画图要点：
内、外螺为纹剖什面么线方？向相反
大径线和大径线对齐；小径线和小径线 对齐。
旋合部分按外螺纹画；其余部分按各自 的规定画。
还有些常用零件如齿轮、弹簧等，其部分尺 寸和参数也有统一标准，这类零件称为常用件。
标准件和常用件不按真实投影画出，而是 根据国家标准规定的画法、代号和标记进行绘图 和标注。
§10-1 螺纹(thread)
一、螺纹的基本知识
⒈ 螺纹的形成
A1
导
●
程
A●
螺旋线
一个与轴线 共面的平面图形 （三角形、梯形 等），绕圆柱面 作螺旋运动，则 得到一圆柱螺旋 体——螺纹。
A
小径圆约画3/4圈 A－A
A 螺纹终止线画一小段
剖面线画到大径线
⒉ 内螺纹画法
大径线画细实线
倒角圆不画
小径线画粗实线 A
螺纹终止线 大径圆约画3/4圈
A－A
A 剖面线画到小径线 即粗实线位置
不穿通螺纹孔的画法:
钻 孔
按螺纹小 径钻孔
容易出错的地方
攻 丝
剖面线应画 至粗实线处
D为螺纹大径
0.5D
牙型
常用的牙型有：
三角形
梯形
锯齿形
⑵ 公称直径（一般指大径）
螺纹的直径有：大径、小径和中径。 大径：与外螺纹牙顶或内螺纹牙底相切的
假想圆柱面的直径。D、d
小径：与外螺纹牙底或内螺纹牙顶相切的 牙底 假想圆柱面的直径。 D1、d1牙顶
小 径
牙顶
牙底
螺纹的中径：
一个假想圆柱的直径。该圆柱的母线通 过牙型上沟槽和凸起宽度相等的地方。
管螺纹（牙型角为55º）
用于各种管路的连接
2.传动螺纹——传递动力或运动的螺纹称传动螺纹
梯形螺纹
能传动双向动力，如机床上的丝杠
锯齿形螺纹
只能传动单向动力，如螺旋压力 机的传动丝杠
常用螺纹
螺纹分类
普 粗牙
通
螺 纹
细牙
牙型及牙型角
牙型 符号
说明
用于一般零件的连接
M 用于精密零件，薄壁零件的连接
连 接
