燃气锅炉房电气设计探讨

燃气锅炉房的电气设计浅析燃气锅炉房的电气设计是燃气锅炉使用的重要一环，其合理性和稳定性对锅炉的运行和安全起着不可忽视的作用。

下面就对燃气锅炉房的电气设计进行浅析。

一、电气设计的要求1. 热电设备电气设计应按国家电气标准和设计规范进行，保证热电设备运行的安全和可靠性。

2. 设备应配备涉及保护、控制、信号和供电等电气设备，并要考虑到设备运行过程中的各种情况。

3. 电气设计应与热电设备的机械设计保持密切的联系，保证电气设备布局合理、安装方便，并考虑将来的维护。

1. 电源及馈线：燃气锅炉房应选取优质、安全、稳定的电源，经由真空干燥器、输入ACS等降压装置后转换成330V、220V、AC、24V DC等不同电压。

在馈线的选择上，应根据电气负载的特点确定电缆的规格和长度，保证热电设备的稳定供电。

2. 电气控制柜：燃气锅炉房的电气控制柜应设计成主要适用于中等及小型加热装置，方便操作和维护。

柜内设有自保护断路器、接触器、继电器、按键等电气元件，以满足设备运行的要求，并配有标志、指示灯等显示装置便于使用和查看。

3. 安全保护设备：燃气锅炉房应设有各种安全保护装置，如温度保护、超压保护、燃气泄漏检测、自动压力控制、防止火灾、配电箱安装、防爆电缆等，能有效隔离劣质的电源和各类干扰，依据方便使用和信号传输设备，根据LVD，EMC和M/E等标准制定相应的安全保护措施。

4. 管道和电气设备安装：燃气锅炉房的电气设备安装应按照GB50041《建筑电气设计规范》的要求进行，并应采用焊接、螺栓等合适的方式进行安装，菲娱国际同时应密切配合设备的机械布置，对于易造成电气干扰的电气设备之间，应设置适当的隔离间隔。

5. 可靠的接地保护措施：燃气锅炉房的接地保护考虑到安全和防电气干扰的因素，应按照GB50052《建筑接地设计规范》进行设计和实施。

三、设计的实施和检验1. 设计单位应按国家电气标准和设计规范的要求，编写电气设计院的技术标准，并将其作为设计文件的一部分。

燃气锅炉房电气消防设计分析摘要：燃气锅炉房是一个重要的能源供应设施，为工业和居民提供热水、供暖等服务。

然而，由于燃气锅炉房内存在着大量的燃气和电气设备，一旦发生火灾事故，将会带来严重的人员伤亡和财产损失。

因此，燃气锅炉房的电气消防设计分析至关重要。

关键词：燃气锅炉房；电气消防；设计方案引言随着城市化的进程和人们对舒适生活的追求，燃气锅炉房的需求逐渐增加。

燃气锅炉房作为一个重要的能源供应设施，不仅能够满足工业和居民的供暖、热水等需求，还具有高效、节能的特点，受到广泛的应用。

然而，燃气锅炉房的运行过程中存在着一定的安全风险，特别是在电气方面。

为了确保燃气锅炉房的安全运行，电气消防设计成为非常重要的一环。

通过对燃气锅炉房的电气消防设计的分析，可以有效预防火灾事故的发生，保障燃气锅炉房的安全运行。

一、燃气锅炉房电气消防设计（一）消防配电设计为确保燃气锅炉房的电气消防供电可靠性，需要采取一系列措施，包括设置专用电力线路、选择适当的室内配电箱、降低输出功率、使用消防系统末端的配电柜进行开关切换，以及配置具备主备电源自动切换功能的配电箱。

首先，为了确保燃气锅炉房电气消防供电的稳定性和安全性，应设置专用电力线路。

这样可以避免其他设备的过载或干扰对消防供电造成影响。

专用电力线路应单独敷设，并符合相关电气规范和标准的要求。

其次，选择适当的室内配电箱也是确保电气消防供电可靠性的重要措施之一。

室内配电箱应选择具有良好的负载承载能力和短路保护功能的设备。

同时，还应考虑电气消防设备的额定功率和电流，以确保室内配电箱的输出功率满足消防设备的需求。

为了进一步降低输出功率，可以在室内配电箱中配置功率调节装置。

功率调节装置可以根据消防设备的负载需求和电网的供电能力，合理控制输出功率，以减少电气系统的过载和损坏风险。

此外，在消防系统的末端可以设置配电柜进行开关切换。

通过配电柜的开关切换功能，可以实现对消防设备和电源的灵活控制，提高电气消防供电的可靠性和灵活性。

燃气锅炉房的电气设计浅析燃气锅炉是工业、居民和商业领域常用的一种供暖设备，而燃气锅炉房的电气设计对于其安全运行和正常使用非常重要。

在燃气锅炉房的电气设计中，需要考虑供电系统。

一般来说，燃气锅炉房的供电应使用专用线路，并与主楼的配电系统进行独立隔离。

为了保证供电的稳定性和可靠性，供电线路应选用合适的导线截面，并设置漏电保护装置、过载保护开关和短路保护器等设备。

燃气锅炉房的电气设计还需要考虑照明系统。

照明系统应根据燃气锅炉房的实际需要，合理设置照明灯具，以确保燃气锅炉房内的工作环境明亮、清晰。

在灯具的选择上，应考虑到防爆、防水等特殊要求，并设置应急照明装置以应对断电等突发情况。

自动控制系统也是燃气锅炉房电气设计的重要部分。

自动控制系统包括温度、压力、流量等监测仪表和控制设备。

这些设备一般需要接入主控系统，实现对燃气锅炉的自动控制和监测。

为了保证自动控制系统的稳定性，应根据需要设置电缆穿管和接地装置，防止干扰和电磁波影响。

在燃气锅炉房的电气设计中，还需要考虑防雷、防火和防爆等特殊要求。

针对这些要求，应合理设置避雷装置、防火墙、防爆电器和排风系统等。

避雷装置应连接到地网，并与燃气锅炉房内的设备和线路有效接地。

在燃气锅炉房的电气设计过程中，还需要按照相关的国家标准和规范进行设计。

国家标准中通常包含了燃气锅炉房电气设计的基本要求和规定，设计人员应仔细研究并遵守这些标准，确保设计的合理性和安全性。

燃气锅炉房的电气设计是确保设备安全运行和正常使用的关键环节。

设计人员应全面考虑供电系统、照明系统、自动控制系统、防雷、防火和防爆等要求，并根据国家标准进行设计，以保证燃气锅炉房的电气系统安全稳定地运行。

燃气锅炉房电气防爆设计探讨摘要：近年来，随着我国经济建设的发展和城市规模的不断扩大，以及各地区雾霾现象的不断加剧与蔓延，人们对生活所处的大气环境愈发重视，环保意识不断增强。

同时，国家对环境保护的要求也在越来越严，并且相继出台了关于节能减排、去产能、去杠杆等一系列政策法规，尽可能地调整我国目前的能源消费结构，努力使清洁能源——天然气在我国能源消费结构中所占的比例越来越大，这也就催生出了大量使用天然气的设备，其中燃气锅炉以其固有的清洁环保、运维简单、节能高效等优势脱颖而出，被大规模应用于工业生产和人们的生活之中。

关键词：燃气锅炉；电气防爆；设计1 天然气的概念及燃气锅炉房电气防爆设计的问题天然气作为燃气锅炉的燃料，其主要成分为甲烷，以及少量的乙烷、丙烷等，热值相对较高，燃烧产物为水蒸气和二氧化碳。

天然气属于清洁、环保、优质、高效能源，但天然气本身密度比空气小，具有易燃、易爆性，且爆炸下限为5%～15%，其泄漏后会对周围环境造成很大的危险。

考虑到天然气使用过程中的运行安全，通常设计院在燃气锅炉房的相应设计中也是慎之又慎，部分设备及部件也经常选用防爆型设施。

久而久之，随着行业的发展，燃气锅炉房也越建越多，许多业内及相关人士就“燃气锅炉房内电气等相关设施是否应该采用防爆型设施”这一问题一直存在着疑惑，这不仅会对项目投资产生影响，而且还会给项目建成后的运行阶段带来困扰。

对此，笔者从国家标准规范与工程设计的角度，并结合自己多年工作经验，对其进行总结与探讨。

2 国家标准关于燃气锅炉房电气防爆设计的相关规定2.1 燃气锅炉间的火灾危险性类别划分《锅炉房设计规范》（GB 50041-2008）第15.1.1条第1项中明确写道：“锅炉间应属于丁类生产厂房”，即锅炉间生产的火灾危险性类别属于甲类。

《锅炉房设计规范》是我国专门针对锅炉房设计制定的国家级标准规范，其旨在使锅炉房设计达到工艺先进、安全可靠、节能环保、经济适用等目标，适用于绝大多数工业与民用、区域集中与分散锅炉房等工程项目，是锅炉房项目前期设计阶段的主要规范依据，因此该规范中的如此表述具有一定的权威性和定论性，且目前我国行业内一直以来的锅炉房项目设计也是照此执行，在业内具有统一性。

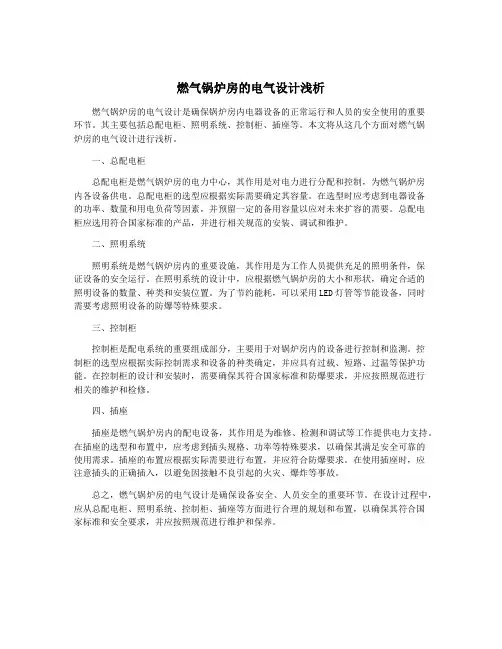

燃气锅炉房的电气设计浅析燃气锅炉房的电气设计是确保锅炉房内电器设备的正常运行和人员的安全使用的重要环节。

其主要包括总配电柜、照明系统、控制柜、插座等。

本文将从这几个方面对燃气锅炉房的电气设计进行浅析。

一、总配电柜总配电柜是燃气锅炉房的电力中心，其作用是对电力进行分配和控制，为燃气锅炉房内各设备供电。

总配电柜的选型应根据实际需要确定其容量。

在选型时应考虑到电器设备的功率、数量和用电负荷等因素，并预留一定的备用容量以应对未来扩容的需要。

总配电柜应选用符合国家标准的产品，并进行相关规范的安装、调试和维护。

二、照明系统照明系统是燃气锅炉房内的重要设施，其作用是为工作人员提供充足的照明条件，保证设备的安全运行。

在照明系统的设计中，应根据燃气锅炉房的大小和形状，确定合适的照明设备的数量、种类和安装位置。

为了节约能耗，可以采用LED灯管等节能设备，同时需要考虑照明设备的防爆等特殊要求。

三、控制柜控制柜是配电系统的重要组成部分，主要用于对锅炉房内的设备进行控制和监测。

控制柜的选型应根据实际控制需求和设备的种类确定，并应具有过载、短路、过温等保护功能。

在控制柜的设计和安装时，需要确保其符合国家标准和防爆要求，并应按照规范进行相关的维护和检修。

四、插座插座是燃气锅炉房内的配电设备，其作用是为维修、检测和调试等工作提供电力支持。

在插座的选型和布置中，应考虑到插头规格、功率等特殊要求，以确保其满足安全可靠的使用需求。

插座的布置应根据实际需要进行布置，并应符合防爆要求。

在使用插座时，应注意插头的正确插入，以避免因接触不良引起的火灾、爆炸等事故。

总之，燃气锅炉房的电气设计是确保设备安全、人员安全的重要环节。

在设计过程中，应从总配电柜、照明系统、控制柜、插座等方面进行合理的规划和布置，以确保其符合国家标准和安全要求，并应按照规范进行维护和保养。

燃气锅炉房的电气设计浅析燃气锅炉房是许多工业和商业场所的重要设施，它们为建筑物提供热水和供暖，因此对于锅炉房的电气设计显得尤为重要。

电气设计的合理性与安全性对于锅炉房的正常运行和安全运行起着至关重要的作用。

本文将浅析燃气锅炉房的电气设计，包括设计要点、主要设备、电气系统等方面。

一、燃气锅炉房的电气设计要点1. 安全保障：电气设计要充分考虑锅炉房内可能出现的危险情况，如短路、漏电等，对于这些情况需要设置相应的保护设施，以确保锅炉房的运行安全。

2. 稳定可靠：电气设计需要确保锅炉房的供电系统稳定可靠，避免因为电气故障导致锅炉房停工或者发生安全事故。

3. 节能环保：现代燃气锅炉房电气设计需要考虑节能环保的因素，比如选择低能耗的电气设备，采用可再生能源等。

4. 方便维护：电气设备的布局需要考虑到日常维护和检修的便利性，以减少维护成本和维护时间。

1. 供电系统：供电系统是燃气锅炉房的基础设施，主要包括变压器、配电箱、电缆线路等。

供电系统的设计需要考虑供电的稳定性、可靠性和安全性。

2. 控制系统：控制系统是燃气锅炉房的核心设备，包括控制柜、PLC控制器、触摸屏等。

控制系统的设计需要考虑到对锅炉的控制精度和稳定性，以及对锅炉运行状态的实时监测。

3. 照明设备：燃气锅炉房内部需要配置照明设备，以保障工作人员的安全和生产作业的顺利进行。

照明设备的设计需要考虑到照明亮度、照明角度和照明范围等因素。

4. 通风设备：燃气锅炉房内部需要保持良好的通风状态，以确保锅炉运行的安全性和稳定性。

通风设备的设计需要考虑到通风效率和能耗的平衡。

5. 排烟系统：排烟系统是燃气锅炉房的重要设备，需要考虑排烟管道的布局和排烟风机的选择，以确保排烟系统的高效运行。

6. 安全保护系统：安全保护系统是燃气锅炉房的重要保障，主要包括火灾报警器、漏电保护器、接地保护等设备，以确保锅炉房的安全运行。

燃气锅炉房的电气系统是所有电气设备的总体组合，它需要确保供电、控制、照明、通风、排烟等各系统的协调运行。

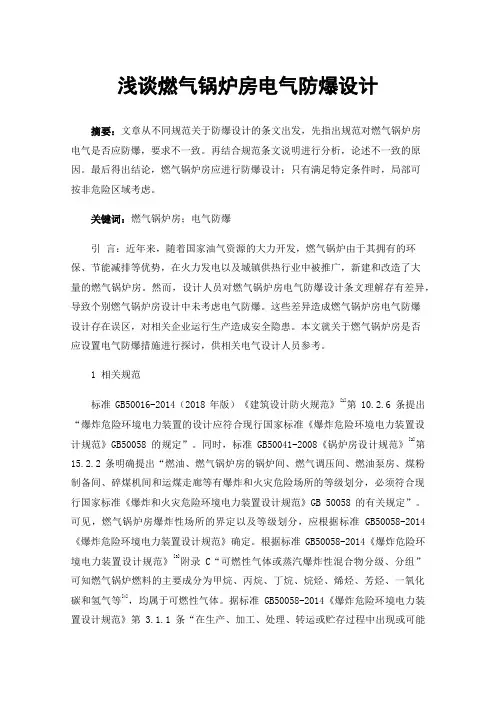

浅谈燃气锅炉房电气防爆设计摘要：文章从不同规范关于防爆设计的条文出发，先指出规范对燃气锅炉房电气是否应防爆，要求不一致。

再结合规范条文说明进行分析，论述不一致的原因。

最后得出结论，燃气锅炉房应进行防爆设计；只有满足特定条件时，局部可按非危险区域考虑。

关键词：燃气锅炉房；电气防爆引言：近年来，随着国家油气资源的大力开发，燃气锅炉由于其拥有的环保、节能减排等优势，在火力发电以及城镇供热行业中被推广，新建和改造了大量的燃气锅炉房。

然而，设计人员对燃气锅炉房电气防爆设计条文理解存有差异，导致个别燃气锅炉房设计中未考虑电气防爆。

这些差异造成燃气锅炉房电气防爆设计存在误区，对相关企业运行生产造成安全隐患。

本文就关于燃气锅炉房是否应设置电气防爆措施进行探讨，供相关电气设计人员参考。

1 相关规范标准GB50016-2014（2018年版）《建筑设计防火规范》[1]第10.2.6条提出“爆炸危险环境电力装置的设计应符合现行国家标准《爆炸危险环境电力装置设计规范》GB50058的规定”。

同时，标准GB50041-2008《锅炉房设计规范》[2]第15.2.2条明确提出“燃油、燃气锅炉房的锅炉间、燃气调压间、燃油泵房、煤粉制备间、碎煤机间和运煤走廊等有爆炸和火灾危险场所的等级划分，必须符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》GB 50058的有关规定”。

可见，燃气锅炉房爆炸性场所的界定以及等级划分，应根据标准GB50058-2014《爆炸危险环境电力装置设计规范》确定。

根据标准GB50058-2014《爆炸危险环境电力装置设计规范》[3]附录C“可燃性气体或蒸汽爆炸性混合物分级、分组”可知燃气锅炉燃料的主要成分为甲烷、丙烷、丁烷、烷烃、烯烃、芳烃、一氧化碳和氢气等[4]，均属于可燃性气体。

据标准GB50058-2014《爆炸危险环境电力装置设计规范》第3.1.1条“在生产、加工、处理、转运或贮存过程中出现或可能出现下列爆炸性气体混合物环境之一时，应进行爆炸性气体环境的电力装置设计”可知，燃气锅炉房的锅炉间、燃气调压间以及其他可能发生燃气泄漏的地方，均应进行电气防爆设计。

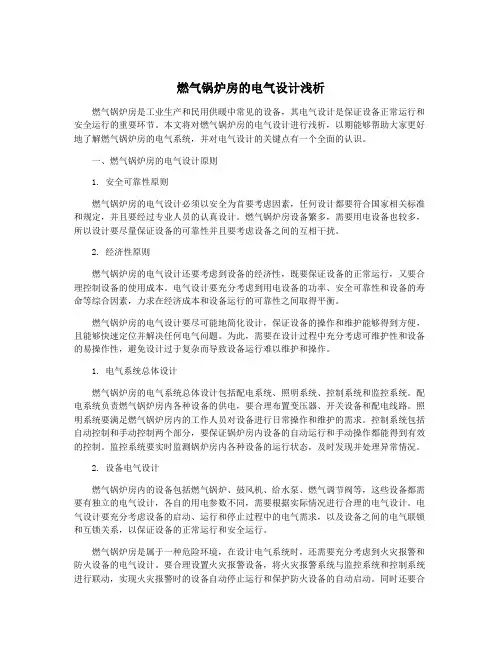

燃气锅炉房的电气设计浅析燃气锅炉房是工业生产和民用供暖中常见的设备，其电气设计是保证设备正常运行和安全运行的重要环节。

本文将对燃气锅炉房的电气设计进行浅析，以期能够帮助大家更好地了解燃气锅炉房的电气系统，并对电气设计的关键点有一个全面的认识。

一、燃气锅炉房的电气设计原则1. 安全可靠性原则燃气锅炉房的电气设计必须以安全为首要考虑因素，任何设计都要符合国家相关标准和规定，并且要经过专业人员的认真设计。

燃气锅炉房设备繁多，需要用电设备也较多，所以设计要尽量保证设备的可靠性并且要考虑设备之间的互相干扰。

2. 经济性原则燃气锅炉房的电气设计还要考虑到设备的经济性，既要保证设备的正常运行，又要合理控制设备的使用成本。

电气设计要充分考虑到用电设备的功率、安全可靠性和设备的寿命等综合因素，力求在经济成本和设备运行的可靠性之间取得平衡。

燃气锅炉房的电气设计要尽可能地简化设计，保证设备的操作和维护能够得到方便，且能够快速定位并解决任何电气问题。

为此，需要在设计过程中充分考虑可维护性和设备的易操作性，避免设计过于复杂而导致设备运行难以维护和操作。

1. 电气系统总体设计燃气锅炉房的电气系统总体设计包括配电系统、照明系统、控制系统和监控系统。

配电系统负责燃气锅炉房内各种设备的供电，要合理布置变压器、开关设备和配电线路。

照明系统要满足燃气锅炉房内的工作人员对设备进行日常操作和维护的需求。

控制系统包括自动控制和手动控制两个部分，要保证锅炉房内设备的自动运行和手动操作都能得到有效的控制。

监控系统要实时监测锅炉房内各种设备的运行状态，及时发现并处理异常情况。

2. 设备电气设计燃气锅炉房内的设备包括燃气锅炉、鼓风机、给水泵、燃气调节阀等，这些设备都需要有独立的电气设计，各自的用电参数不同，需要根据实际情况进行合理的电气设计。

电气设计要充分考虑设备的启动、运行和停止过程中的电气需求，以及设备之间的电气联锁和互锁关系，以保证设备的正常运行和安全运行。

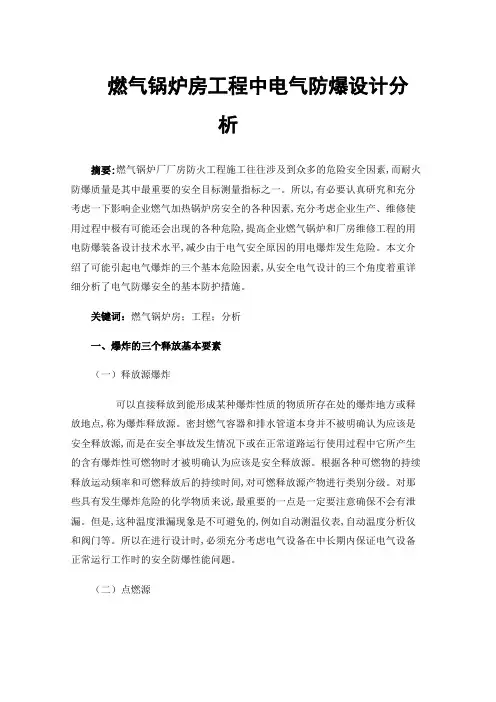

燃气锅炉房工程中电气防爆设计分析摘要:燃气锅炉厂厂房防火工程施工往往涉及到众多的危险安全因素,而耐火防爆质量是其中最重要的安全目标测量指标之一。

所以,有必要认真研究和充分考虑一下影响企业燃气加热锅炉房安全的各种因素,充分考虑企业生产、维修使用过程中极有可能还会出现的各种危险,提高企业燃气锅炉和厂房维修工程的用电防爆装备设计技术水平,减少由于电气安全原因的用电爆炸发生危险。

本文介绍了可能引起电气爆炸的三个基本危险因素,从安全电气设计的三个角度着重详细分析了电气防爆安全的基本防护措施。

关键词：燃气锅炉房；工程；分析一、爆炸的三个释放基本要素（一）释放源爆炸可以直接释放到能形成某种爆炸性质的物质所存在处的爆炸地方或释放地点,称为爆炸释放源。

密封燃气容器和排水管道本身并不被明确认为应该是安全释放源,而是在安全事故发生情况下或在正常道路运行使用过程中它所产生的含有爆炸性可燃物时才被明确认为应该是安全释放源。

根据各种可燃物的持续释放运动频率和可燃释放后的持续时间,对可燃释放源产物进行类别分级。

对那些具有发生爆炸危险的化学物质来说,最重要的一点是一定要注意确保不会有泄漏。

但是,这种温度泄漏现象是不可避免的,例如自动测温仪表,自动温度分析仪和阀门等。

所以在进行设计时,必须充分考虑电气设备在中长期内保证电气设备正常运行工作时的安全防爆性能问题。

（二）点燃源点燃源是指明火、火花、化学反应热、受热物质及表面等物质均可直接作为火的点燃源。

电子设备如电源开关、刀闸、磁性管和起动器等,在正常工作运行过程中会自动产生大量电弧,在这些电子电器设备整体表面上会积聚过多热量,可能直接成为明火点燃源。

在形成炸药混合物之前,爆炸浓度的爆炸性气体与空气的比例要适当。

这个数的比例可以叫做气体爆炸物的浓度。

混合液爆炸浓度质量超过规定爆炸质量浓度下降上限或质量低于规定爆炸质量浓度下降上限时不允许发生爆炸。

存在于上下限危险爆炸区域之间;尤其是存在下界的下限,因为存在下界以下的各种混合物都会积累叠加起来,随时间都有几率可能就会达到危险爆炸气体浓度的上下限而且被点燃。

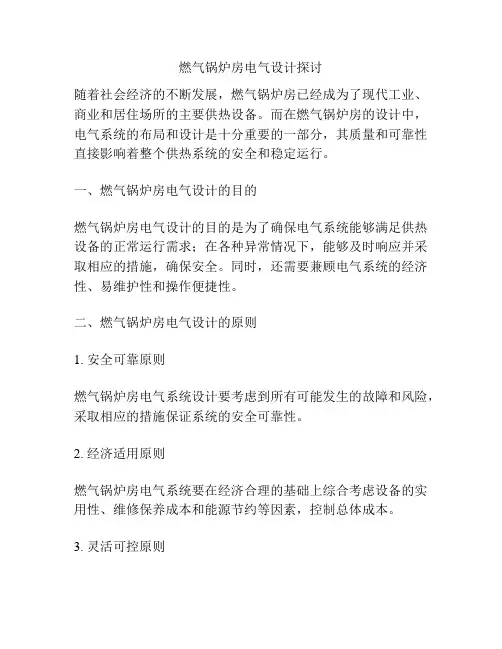

燃气锅炉房电气设计探讨随着社会经济的不断发展，燃气锅炉房已经成为了现代工业、商业和居住场所的主要供热设备。

而在燃气锅炉房的设计中，电气系统的布局和设计是十分重要的一部分，其质量和可靠性直接影响着整个供热系统的安全和稳定运行。

一、燃气锅炉房电气设计的目的燃气锅炉房电气设计的目的是为了确保电气系统能够满足供热设备的正常运行需求；在各种异常情况下，能够及时响应并采取相应的措施，确保安全。

同时，还需要兼顾电气系统的经济性、易维护性和操作便捷性。

二、燃气锅炉房电气设计的原则1. 安全可靠原则燃气锅炉房电气系统设计要考虑到所有可能发生的故障和风险，采取相应的措施保证系统的安全可靠性。

2. 经济适用原则燃气锅炉房电气系统要在经济合理的基础上综合考虑设备的实用性、维修保养成本和能源节约等因素，控制总体成本。

3. 灵活可控原则燃气锅炉房电气系统应具备灵活性和可控性，保证诊断和故障排除的迅速性和准确性。

4. 易于维护原则燃气锅炉房电气系统的设计应该考虑到设备的维护与保养难度，便于维护和检修。

三、燃气锅炉房电气设计的要点1. 设计合适的电气负载根据燃气锅炉房的实际需求，确定电气负载并设计电气线路。

如果使用的设备功率过大，则需要增加配电设备容量以满足供电要求。

2. 选用可靠的电气设备根据实际需要选择合适的电气设备。

电气设备要具有良好的防雷、防潮、防尘等性能，能够适应锅炉房复杂环境下的使用环境。

3. 合理的电气布线和隔离根据燃气锅炉房的实际情况，设计合理的电气线路布局和隔离措施，减少电气干扰和电气故障。

4. 合理的照明设计根据燃气锅炉房使用情况，合理配置照明设备，保证照明充足且照明质量良好。

5. 安全措施设计燃气锅炉房电气设计中还需要注意安全措施设计。

例如，在电气线路重要位置安装漏电保护器、过载保护器、短路保护器等设备，及时发现并解决故障。

综上所述，燃气锅炉房电气设计是供热系统设计中非常重要的一环。

要充分考虑供热设备的使用情况和实际需求，系统安全可靠、经济适用、灵活可控、易于维护，同时寻找合适的电气设备和采用合理的安全措施，才能够做好燃气锅炉房电气设计工作，为供热系统的稳定运行保驾护航。

锅炉房的电气、通风防火设计背景介绍锅炉房是工业生产中不可或缺的关键部分，其安全运行一直是大家关注的焦点。

而在锅炉房的设计和运行中，电气系统、通风系统、防火系统等十分重要。

此文将着重讨论锅炉房的电气、通风防火设计内容。

电气设计设计基准在锅炉房的电气设计中，需满足以下基准：•保证设备的正常运行•防止火灾事故•防止电气打击•防止线路短路、过载等电气事故设计要点1.设计电气总线系统在锅炉房的电气设计中，采用电气总线系统可以使线路极大程度上减少，降低电气故障点。

电气总线系统可以在接口处切断带电部分，有利于设备的检修和维护。

同时，采用电气总线系统可大大降低电气故障的维修强度。

2.设计保护线路在电气设计中，需要特别加强对于保护线路的考虑。

保护线路是指在电器过载、短路、接地故障等故障状态下，采用过载保护、短路保护、接地保护等措施，使设备及电路安全运行。

保护线路必须四重保护，即电气保护器、断路器、接地保护器、温控器四种保护器具缺一不可。

3.设计地线在电气安装中，必须设置良好的地线系统，为电气设备提供良好的接地条件。

同时在锅炉房的建筑物周边，还要进行大面积地栓接，以保证人身和设备安全。

通风设计设计基准在锅炉房的通风设计中，需满足以下基准： - 保证空气流通，排除有害气体 - 控制温度，减少能源消耗 - 控制湿度，防止阴霾、霉变等对设备的影响设计要点1.设计通风道路通风道路应经过良好规划和设计，通风道应有通风口、风机管理、蓄能和控制器等设备。

2.设计换气系统在锅炉房内，需设置自动换气系统，根据现场真实情况进行安装。

锅炉房需要根据设备型号量定换气空气。

3.设计防烟系统锅炉房应设置防烟系统，以控制温度，减小火灾的严重程度。

防火设计设计基准在锅炉房的防火设计中，需满足以下基准： - 保证锅炉房内的设备能正常运作 - 防止火势蔓延 - 防止漏电等安全事故设计要点1.安装火灾探测器火灾探测器可以实现自动探测火灾，并通过警报声、语音和其他方式指引人们进行相应救援。

燃气锅炉房的电气设计浅析随着人们安全意识的不断提升，特别是《爆炸危险环境电力装置设计规范》的出台，使得人们越来越关注燃气锅炉房的电气设计情况。

本文通过对燃气锅炉房中爆炸危险区域电器设计开展探讨与研究工作，并且根据燃气锅炉房爆炸危险区域、现行的燃气锅炉房的电气设计管理规范以及实际的燃气锅炉房的电气设计工程分别从供配电、照明、消防联动、防雷接地、设备选型以及线路设计等方面来探讨燃气锅炉房的电气设计工作。

标签：燃气锅炉房；电气设计；浅析所谓的燃气锅炉指的是以天然气、液化石油气以及人工煤气等燃料为燃气的锅炉，由于使用不同类型的燃料，使得燃气锅炉房的电气设计往往有着不同的设计思路。

电气设计相关工作人员在开展燃气锅炉房的电气设计工作时应当重点考虑燃气锅炉房所使用的燃气以及空气相对密度之间的联系，一般划分为两种情况，一种是空气相对密度重于燃气锅炉房所使用的燃气，这时所使用的燃料为天然气、人工煤气以及沼气锅炉等，另一种是空气相对密度轻于燃气锅炉房所使用的燃气，这时所使用的燃料为液化石油气锅炉。

1 燃气锅炉房中供配电设计工作开展一方面，燃气锅炉房内部的诸如电动阀门、灯具以及检修箱等相关电气设备在使用的过程中应当重点考虑其自身的防爆能力。

另一方面，针对能够单独放置于水泵房或者是风机房的相关设备，电气设计相关工作人员可以在确保安全性的前提下选择普通型的。

2 燃气锅炉房中照明设计工作开展电气设计相关工作人员应当根据《爆炸和火灾危险环境电力装置设计规范》来开展照明设计工作，由于天然气一般会存积在燃气锅炉房的屋顶附近，为此，电气设计相关工作人员在燃气锅炉房的屋顶附近时应用以防爆型的照明灯具以及开关为主。

与此同时，为了避免因为后续日常维护时存在的登高爬梯问题，电气设计相关工作人员应当确保照明灯具的安装高度不超过3M。

此外，为了能够实现燃气锅炉房的电气设计的联动结合，电气设计相关工作人员应当以墙壁式30°的安装模式为主。

浅谈燃气锅炉房的电气设计【摘要】本文分析了燃气锅炉房与燃煤锅炉房的不同及燃气锅炉房的特点，并通过工程实例阐述了燃气锅炉房的电气设计。

【关键词】天燃气；气体检测；火灾报警及联动；接地装置0引言煤层气俗称“煤矿瓦斯”，是宝贵的优质能源和化工原料，主要用于民用和工业用燃料、发电、汽车燃料等。

近几年来，随着煤层气产业的快速发展，有关燃煤锅炉放改燃气锅炉房、新建燃气锅炉房的工程也在不断增加，为长期受到限制的燃气锅炉房的应用推广创造了条件，就燃气锅炉房的电气设计，交流探讨设计实践中存在的疑难问题及解决办法，谈几点体会。

1燃气锅炉房与燃煤锅炉房的不同在以下几个方面（1）燃料不同。

燃煤锅炉房锅炉用的燃料是块状煤.燃气锅炉房锅炉用的燃料是煤层气。

（2）环境不同。

燃煤锅炉房锅炉间基本属于正常环境。

燃气锅炉房锅炉间属于爆炸危险环境。

（3）辅机不同。

燃煤锅炉有一整套与之配套的辅机。

如鼓风机、引风机、出渣机、炉排传动机构等，以及与之相应的电气控制设备。

燃气锅炉只有一个相应燃烧器及控制器，配套简单。

（4）排烟不同。

燃煤锅炉中的煤燃烧后产生大量的烟尘和煤渣，不仅污染环境还要占地堆放和处理炉渣，同时还需一个高耸的烟囱来排放烟尘。

燃气锅炉天然气燃烧后生成水和二氧化碳。

正由于燃气锅炉房与燃煤锅炉房有着不同之处，因此燃气锅炉房的电气设计除了与燃煤锅炉房有相同点，还有其独特的地方。

2燃气锅炉房的特点（1）燃料：使用的气体燃料是煤层气，煤层气的主要成分是甲烷（CH4），分子量为16，其引燃温度分级属T1组，最小点燃电流分级为ⅡA级，其气态比重约0.6，轻于空气。

（2）防爆：甲烷的爆炸极限是3%-15%，所谓爆炸极限是指燃气与空气混合后遇火种能够高速燃烧的浓度范围。

这个范围的最低浓度成为爆炸下限，最高浓度称为爆炸上限。

（3）环境：按爆炸和火灾危险环境电力装置设计规范GB50058-92第2.2.1条规定：爆炸性气体环境危险区域划分天然气锅炉房的锅炉问属2区，即在正常运行时不能产生爆炸性气体混合物，即使出现也仅是在短时间存在爆炸性气体混合物，因此要求有很好的室内通风及应设置泄压面如轻质屋面和易于泄压的窗户。

燃气锅炉房电气设计探讨庞月【摘要】根据现行规范GB 50016-2014《建筑设计防火规范》和GB 50058-2014《爆炸危险环境电力装置设计规范》的要求,介绍了燃气锅炉房的爆炸危险区域划分,分析了相应爆炸危险区域的电气设计.提出燃气锅炉房是否按照爆炸危险环境进行电气设计,应根据实际项目情况来确定.【期刊名称】《现代建筑电气》【年(卷),期】2018(009)003【总页数】4页(P30-32,54)【关键词】燃气锅炉;电气设计;爆炸危险区域;非爆炸危险区域【作者】庞月【作者单位】内蒙古城市规划市政设计研究院有限公司,内蒙古呼和浩特010010【正文语种】中文【中图分类】TU8520 引言随着油气资源的大力开发,燃气锅炉的应用逐年上升,燃气锅炉房建设进入新的发展时期。

根据“十二五”中长期节能减排清洁生产规划要求,燃煤锅炉要逐步改造成燃气锅炉,我国燃气锅炉的应用必将得到进一步发展。

因此,燃气锅炉市场从设计、施工、安装和验收都需要在遵守相关规范的前提下,应用一些能体现节约能源的技术,并指导燃气锅炉房建设的研究成果。

本文探讨新建和改建燃气锅炉房的电气防爆设计相关问题,以期为电气设计人员提供参考。

1 相关规范标准GB 50016—2006《建筑设计防火规范》[1]条文说明第3.3.12条指出:在使用明火设备的一些危险区域,例如燃气锅炉房的燃烧室附近,可采用非防爆型电气设备。

但国家标准GB 50016—2006并未对“附近”一词明确规定其适用范围。

然而GB 50016—2014《建筑设计防火规范》[2]已经删除原条文说明。

标准GB 50058—2014《爆炸危险环境电力装置设计规范》[3]第3.2.2条保留“明火设备附近可划为非爆炸危险区域”的概念,但也并未明确燃气锅炉房是否应该按照爆炸危险环境进行电气设计,只在第3.2.5条提出:爆炸危险区域的划分应按释放源级别和通风条件确定,存在连续级释放源的区域可划为0区,存在一级释放源的区域可划为1区,存在二级释放源的区域可划为2区,并应根据通风条件按下列规定调整区域划分:(1) 当通风良好时,可降低爆炸危险区域等级;当通风不良时,应提高爆炸危险区域等级。

燃气锅炉房电气设计分析摘要：近年来我国社会发展强调绿色生态，燃气锅炉逐渐取代燃煤锅炉，应用清洁能源彰显环保理念，但燃气具有易燃易爆特征，燃气锅炉房电气设计应确保安全。

基于此，首先简单介绍了燃气锅炉房的电气设计标准条例，了解现行相关规范条例，并结合工程实例展开燃气锅炉房电气设计方案探讨。

关键词：燃气锅炉房；电气设计；爆炸危险区引言：自“十二五”提出节能减排清洁生产以来，燃气锅炉房应用逐渐广泛，但其生产存在爆炸危险区域，展开电气设计时需综合考虑多种因素，结合实际情况具体分析，本次选取某院校燃气锅炉房为例，该燃气锅炉房主要用于院校热水供应及基础采暖，需立足于实际，确保燃气锅炉房安全稳定运行。

一、燃气锅炉房的电气设计标准条例《锅炉房设计标准（GB50041-2020）》中指出，需结合实际情况划分火灾危险性，燃气锅炉房可根据火灾危险程度分为甲类与丁类两种类型，其中燃气锅炉间属于火灾危险性丁类锅炉房，主要利用气体作为燃料或将气体进行燃烧用作锅炉供热；燃气调压间属于火灾危险性甲类生产厂房，调压间内存在爆炸下限低于10%的气体，爆炸危险度较高；《爆炸危险环境电力装置设计规范（GB50058-2014）》中指出爆炸危险区需根据燃气锅炉房区域通风条件及释放源级别进行划分，连续级释放源、一级释放源、二级释放源区域分别为0区、1区、2区[1]。

良好的通风调条件可降低区域危险性，结合实践来看，局部机械通风可降低燃气锅炉房内混合气体浓度，可在一定程度上降低危险性，而燃气锅炉房死角、凹坑等存在障碍物的区域，混合气体浓度较高，出现局部危险区域，展开燃气锅炉房电气设计时，需根据具体爆炸危险程度制定电气设计方案。

二、燃气锅炉房具体电气设计方案探讨本次以某院校燃气锅炉房电气设计为工程案例，燃气锅炉房燃料为天然气，采用平屋顶建筑结构，建筑高度6.7m，为独立建筑。

在该燃气锅炉房内安装有2台7MW燃气热水锅炉及配套辅机设备：3台循环水泵（两用一备），2台补水泵（一用一备）和1套水处理系统，单台功率≥7MW，按《锅炉房设计标准》17.0.6条规定，应设自动报警装置及火灾探测（一）划分爆炸危险区在划分爆炸危险区时以《爆炸危险环境电力装置设计规范（GB50058-2014）》3.2条规定为指导，综合考虑该院校燃气锅炉房通风条件、可燃气体性质、释放源级别与障碍物划分爆炸危险区，其中锅炉间、燃气调压间均为2区释放源区域，水处理间、辅机间、配电室、值班室均为非爆炸危险区域[2]。
