浅谈燃气锅炉房的管道设计

谈燃气锅炉房设计要点燃气锅炉是工业生产和民用供暖的重要设备之一，其设计方案直接关系到锅炉房的安全、高效运行。

在燃气锅炉房设计中，必须要考虑诸多因素，从而确保锅炉房的设施稳定、运行安全。

在设计燃气锅炉房时，需要考虑的要点主要包括以下几个方面：一、选址布局燃气锅炉房的选址布局是设计的首要考虑因素。

优选的选址布局对于锅炉房的建设和后期的运行都有很大的影响。

选址要求地势平整，有良好的排水条件，并且方便燃料、水源和排烟气。

选址要尽量远离人群密集的区域，确保锅炉房运行过程中不会对周围环境造成危险。

布局方面，需要根据锅炉的数量和规模合理布置燃气锅炉、烟囱、燃气管道和配套设施，并留有足够的通道和操作空间，保证设备的维护和日常操作。

二、环境保护在燃气锅炉房的设计中，必须考虑到环境保护。

采取相应的措施减少燃气锅炉排放的污染物，降低对周围环境的影响。

这些措施包括对锅炉的燃烧系统进行优化设计，选择低氮燃烧技术，减少氮氧化物的排放；设置烟气脱硫、脱硝设备，降低烟气中的二氧化硫和氮氧化物的含量；设立烟气排放监测系统，定期检测烟气中的污染物排放情况，确保符合国家环保标准。

三、安全设施燃气锅炉房的安全设施是保障锅炉房安全运行的重要保障。

包括水位报警系统、过热、过冷、超压保护装置、燃气泄漏报警装置、防火墙等。

这些安全设施可以及时发现设备运行异常或事故情况，保障锅炉房的安全运行。

在设计中要合理布置这些设施，确保设备可以及时有效地发挥作用。

四、燃气供应燃气锅炉房的运行离不开燃气供应系统。

在设计时需要确保燃气管道布置合理，管道质量符合要求，避免泄露和损坏。

还需要考虑备用燃气储备，确保在供气中断情况下，锅炉房可以正常运行。

要在设计阶段就考虑好安全防护措施，预防燃气泄漏、爆炸等安全事故。

五、节能环保在燃气锅炉房的设计中，节能环保是一个重要的方面。

这需要从燃气锅炉的选型和热力系统的设计入手，选用高效节能的锅炉设备，并且对锅炉运行过程中的热力损失进行减少。

浅谈燃气锅炉房的设计摘要本文系统地说明了燃气锅炉房的设计思路,提出了设计中的有关问题,并提出了解决方案。

关键词燃气锅炉房燃气调压装置设计规范随着人们对改善生活环境、提高大气质量的认识越来越深刻,对天然气这种清洁能源的了解越来越清晰,对使用天然气的需求也越来越强烈。

天然气的到来为燃气锅炉房、锅炉房煤改气提供了优质、充足、廉价的气源.锅炉房的设置以及负荷的大小一般按照用户的要求而设置的。

锅炉房的设置要满足甲方要求的同时必须执行国家及地方发布的最新的规范、规程、条例和标准。

锅炉房设计遵循的主要规范包括锅炉房设计规范、建筑设计防火规范、蒸汽锅炉安全技术监察规程、热水锅炉安全技术监察规程、锅炉大气污染物排放标准、城镇燃气设计规范等。

一、工程概况随着天然气开发和利用的快速发展,许多城市正在逐步采用燃气锅炉房取代燃煤锅炉房供热.天然气价格合理，加之小型燃气锅炉技术成熟,自动控制先进,使得小型燃气锅炉房在供热工程中应用更加普及。

与燃煤锅炉房相比，燃气锅炉房的爆炸危险不但来源于锅炉本体,而是更多地来自于锅炉的燃料——燃气。

因此，在燃气锅炉房的设计中对由于燃气及燃气供应系统可能引起的各种安全问题，往往需要给予更多关注。

按GB 5０016—２00６《建筑设计防火规范》规定,燃气调压间属于甲类生产厂房,其建筑耐火等级不应低于二级。

与燃煤锅炉房相比，燃气锅炉房的烟道出口为微正压，自控程度要求较高，燃气锅炉燃烧所需的空气量也大于燃煤锅炉。

以乌鲁木齐某住宅小区为例，现有供热面积为9万平方米，建筑全为老建筑,无外墙保温，供热供、回水温度为95、70℃,需要在小区里新建一燃气锅炉房。

二、锅炉房的设置位置根据现行国家标准《城镇燃气设计规范》,锅炉房宜设置在独立的专用房间内,设置在建筑物内时,燃气锅炉房宜布置在建筑物的首层,不应布置在地下二层及二层以下，燃气常压锅炉房可设置在地下二层,燃气锅炉房不宜设置在人员密集场所的上一层、下一层或贴邻的房间内即主要疏散口的两旁。

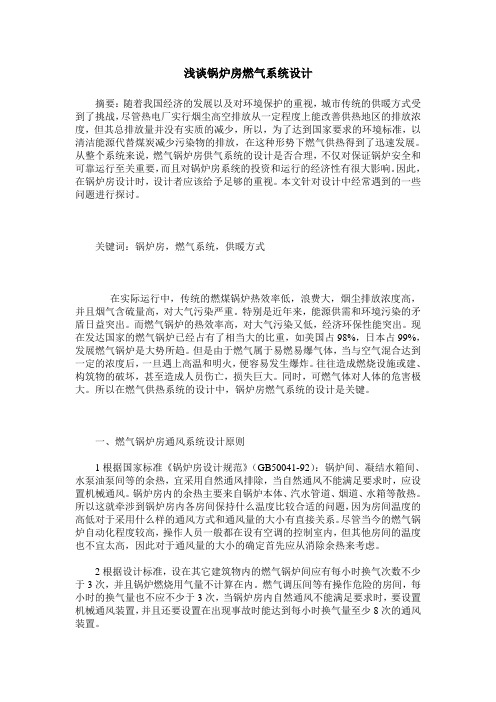

浅谈锅炉房燃气系统设计摘要：随着我国经济的发展以及对环境保护的重视，城市传统的供暖方式受到了挑战，尽管热电厂实行烟尘高空排放从一定程度上能改善供热地区的排放浓度，但其总排放量并没有实质的减少，所以，为了达到国家要求的环境标准，以清洁能源代替煤炭减少污染物的排放，在这种形势下燃气供热得到了迅速发展。

从整个系统来说，燃气锅炉房供气系统的设计是否合理，不仅对保证锅炉安全和可靠运行至关重要，而且对锅炉房系统的投资和运行的经济性有很大影响。

因此，在锅炉房设计时，设计者应该给予足够的重视。

本文针对设计中经常遇到的一些问题进行探讨。

关键词：锅炉房，燃气系统，供暖方式在实际运行中，传统的燃煤锅炉热效率低，浪费大，烟尘排放浓度高，并且烟气含硫量高，对大气污染严重。

特别是近年来，能源供需和环境污染的矛盾日益突出。

而燃气锅炉的热效率高，对大气污染又低，经济环保性能突出。

现在发达国家的燃气锅炉已经占有了相当大的比重，如美国占98%，日本占99%，发展燃气锅炉是大势所趋。

但是由于燃气属于易燃易爆气体，当与空气混合达到一定的浓度后，一旦遇上高温和明火，便容易发生爆炸。

往往造成燃烧设施或建、构筑物的破坏，甚至造成人员伤亡，损失巨大。

同时，可燃气体对人体的危害极大。

所以在燃气供热系统的设计中，锅炉房燃气系统的设计是关键。

一、燃气锅炉房通风系统设计原则1根据国家标准《锅炉房设计规范》（GB50041-92）：锅炉间、凝结水箱间、水泵油泵间等的余热，宜采用自然通风排除，当自然通风不能满足要求时，应设置机械通风。

锅炉房内的余热主要来自锅炉本体、汽水管道、烟道、水箱等散热。

所以这就牵涉到锅炉房内各房间保持什么温度比较合适的问题，因为房间温度的高低对于采用什么样的通风方式和通风量的大小有直接关系。

尽管当今的燃气锅炉自动化程度较高，操作人员一般都在设有空调的控制室内，但其他房间的温度也不宜太高，因此对于通风量的大小的确定首先应从消除余热来考虑。

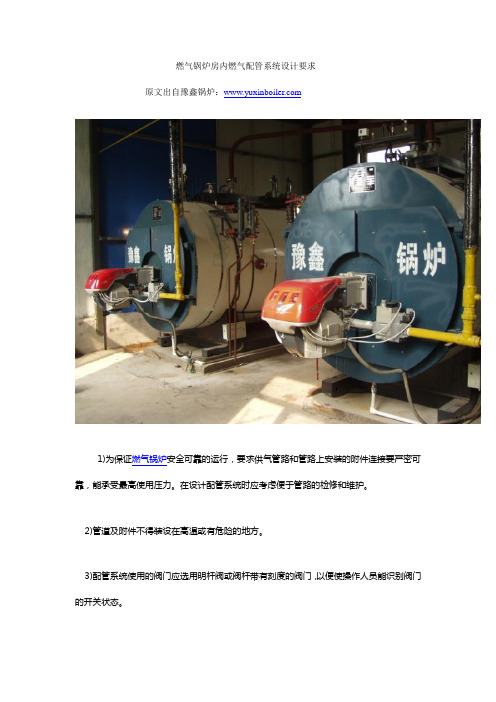

燃气锅炉房内燃气配管系统设计要求
原文出自豫鑫锅炉：
1)为保证燃气锅炉安全可靠的运行，要求供气管路和管路上安装的附件连接要严密可靠，能承受最高使用压力。

在设计配管系统时应考虑便于管路的检修和维护。

2)管道及附件不得装设在高温或有危险的地方。

3)配管系统使用的阀门应选用明杆阀或阀杆带有刻度的阀门，以便使操作人员能识别阀门的开关状态。

4)当锅炉房安装的燃气锅炉台数较多时，供气干管可按需要用阀门分隔成数段，每段供应2~3台燃气锅炉。

5)在引入锅炉房室外的燃气母管上应装设总切断阀，该工断阀与锅炉房内的可燃气体报警装置联动，阀后装设压力表。

6)每台燃气锅炉的燃气干管上应配套性能可靠的燃气阀组，阀组前燃气供气压力和阀组规格应满足燃烧器最大负荷需要，阀组基本组成和顺序为：切断阀、压力表、过滤器、稳压阀、波纹管补偿器、二级或组合检漏电磁阀、压力上下限开关、流量调节阀。

电磁阀至燃烧器的间距应尽量缩短，以保证电磁阀打开后，燃气能在短时间内到达燃烧器，顺利点火。

电磁阀关闭的时间：公称直径小于等于DN100时，应在1s内完全关闭；公称直径大于DN100时，应在不超过3s时间内完全关闭。

7)燃气锅炉燃气阀组应满足GB 50041《锅炉房设计规范》和TSG ZB001《燃油（燃气）燃烧器安全技术规则》的要求。

相关新闻：
燃气锅炉管道供气系统的基本要求：/article/6831.html。

锅炉房燃气管道设计论文摘要：进出锅炉房的燃气管道的进出口处，室外的屋面管、立管、放散管、引入管和燃气设备等处均应有防雷、防静电接地设施。

防雷接地的设计应符合现行国家标准《建筑物防雷设计规范》GB50057的要求，防静电接地设施的设计应符合国家现行标准《化工企业静电接地设计规程》HGJ28的规定。

燃煤锅炉在实际运行中，热效率低、能源浪费大，对大气污染严重，而燃气锅炉热效率高，对大气污染低，具有很好的环保效益与经济效益。

随着城市建设发展，人们对环保的认识不断提高，加上地球气候日益恶化，天然气作为一种清洁优质的能源，在世界大力推动低碳经济发展，以及在我国改善能源结构的过程中，获得了前所未有的大发展，燃气的使用也越来越成为城市燃料的首选，以燃气作为能源的绿色环保锅炉在越来越多的大中城市得到发展。

近年乌鲁木齐市在大气污染综合治理中，大力推进燃煤锅炉的燃气改造，结合在燃气锅炉房设计过程中遇到的问题，本文进行初步探讨。

一、锅炉房燃气耗气量计算1.单台锅炉燃气消耗量可按下式求得：式中：——单台锅炉燃气消耗量（标态），m3/h——单台锅炉额定蒸发量，kg/h——蒸汽的比焓，kJ/kg——锅炉给水的比焓，kJ/kg——锅炉效率%——燃气的应用基低发热值，kJ/m3——富裕系数，一般取K=1.2～1.32.锅炉房燃气消耗量可由下式求出：式中：——锅炉房计算燃气消耗量（标态），m3/h；——第1台锅炉计算燃气消耗量（标态），m3/h；——第2台锅炉计算燃气消耗量（标态），m3/h；——第n台锅炉计算燃气消耗量（标态），m3/h。

二、燃气管道供气系统锅炉房供气系统，一般由调压装置、锅炉房内配管系统及报警装置、吹扫放散管道等组成。

1.燃气调压系统为了保证燃气锅炉能安全稳定的燃烧，对于供给燃烧器的气体燃料，应根据燃烧设备的设计要求保持一定的压力。

在一般情况下，从城市燃气管网供给用户的燃气，如果直接供锅炉使用，往往压力偏高或压力波动太大，不能保证燃烧器稳定燃烧。

谈燃气锅炉房设计要点燃气锅炉房设计是建筑工程中非常重要的一环，它直接关系到建筑物的供暖、热水等舒适性设施。

一套合理的燃气锅炉房设计能够保障建筑物的供热系统运行稳定、效率高，并且能够提高能源利用效率，减少运行成本，同时也能保障使用者的生活舒适度。

在进行燃气锅炉房设计时，需要考虑多方面的因素，下面就来谈谈燃气锅炉房设计的要点。

燃气锅炉房的选址非常重要。

选址应当考虑到施工、管理、运行和维护的便捷性，同时要远离易燃易爆场所，远离粉尘和腐蚀性气体的侵蚀。

选址时要考虑到未来的发展和扩建，尽量避免选址在热负荷中心区域，因为一旦发生故障，就会对整个建筑的供热造成严重影响。

在燃气锅炉房设计时，要合理规划房间的布局。

根据燃气锅炉房所需设备的种类和数量，合理规划布局，保证设备的稳定运行和维护操作的便捷性。

燃气锅炉房内应设有通风、采光、防护等设施，并设有必要的照明和通风设备，还应有必要的照明和安全逃生设施。

燃气锅炉房的布局还应尽量减少设备之间的互相影响，使得每个设备和管道都能够顺畅地运行和维护。

要选择合适的燃气锅炉和配套设备。

选择合适的燃气锅炉和配套设备是燃气锅炉房设计的关键，选用品质好、性能稳定、能耗低的设备，能够保证供热系统的长期稳定运行。

同时还要考虑燃气锅炉和配套设备的排放标准，以及设备的维护保养和清洁更换的便捷性等因素。

第四，要合理设计燃气锅炉房的燃气供应系统。

燃气供应系统是燃气锅炉房设计中非常重要的一部分，合理的燃气供应系统能够保障燃气锅炉的正常运行。

在设计燃气供应系统时，要考虑到燃气锅炉的燃烧质量、可靠性和经济性，合理规划管道，保证燃气供应的稳定性和安全性。

第五，要合理设计烟囱和废气处理系统。

烟囱和废气处理系统是燃气锅炉房设计中不可忽视的部分，合理设计能够保证燃气锅炉的排放环保，符合国家相关标准和法规。

在设计烟囱和废气处理系统时，要考虑到燃气锅炉排烟量、排烟温度和排烟速度等因素，保证燃气锅炉的燃烧效率和环保性。

谈燃气锅炉房设计要点燃气锅炉房设计是指根据燃气锅炉的使用要求和特性，对其所在位置和装置进行规划和设计。

设计要点主要包括以下几个方面：1.选址要素在选址时需考虑燃气管道是否易于连接，同时要能符合燃气锅炉的所需排放条件和环保要求。

此外，还应保证供热燃气锅炉房周边环境卫生整洁，安全可靠，能满足现、未来经济社会发展的需要。

2.布局形式燃气锅炉房布局应根据其功能、工序和建筑物空间要求，科学合理地安排。

一般应采用独立式、附属式或分布式三种布局方式，合理分配燃气锅炉房占地面积，使其与建筑物间有必要的安全距离，同时，通过对机房、管道、设备等具体要素的不断优化和改进，实现对建筑空间的最大化利用。

3.通风、换气通风换气燃气锅炉房的重要分野一部分，应对燃料的储存条件、燃气锅炉房内气氛清洁、安全排放有保障的目标进行考虑。

在房内采用水平转动、自然通风、强制排风等方式，保证室内空气清新，烟气排放畅通。

4.安全措施对于燃气锅炉房的安全设计，应注意以下几点：(1)燃气锅炉房建筑结构的选用和建造，应符合规章制度和相关安全标准。

(2)对于锅炉管网的安全设计，应设置安全阀、自动压力控制器，并采用防爆电器和防护设施等手段，以确保其安全稳定运行。

(3)燃气锅炉房内应设防火设施，以保障在紧急情况下的带走疏散。

(4)应设置自动熄火装置、超温报警器、液位开关、常规保护设备等，根据最新的国家标准履行检测并维护。

(5)在维护人员操作时，应加强指导和培训，因为长时间的操作不当往往会对燃气锅炉房安全造成影响。

5.管网设计燃气锅炉房管网应根据规格、数量、流量、压力和节流等参数，依据燃气锅炉的使用要求进行设计和改进。

对燃气管道的连接设备、防爆器、适配器等需符合安全技术要求，并应设法避免由于管道错位、过减压和堵塞等问题造成的泄漏和爆炸事故。

6.热泵管道配合燃气系统热泵管道和燃气锅炉房的配合需根据其特性和使用要求，考虑两种系统的优缺点，以选择合适的房间、大小、布局等配套设备，保证系统运行的高效性、稳定性和安全性。

谈燃气锅炉房设计要点燃气锅炉房是工业和民用建筑中常见的一种设施，它用来供应热水或蒸汽供热系统。

正确的燃气锅炉房设计是确保供暖系统正常运行和安全使用的关键。

下面是燃气锅炉房设计的要点。

1. 安全性燃气锅炉房设计的首要目标是确保安全。

必须遵守当地的安全法规和规定，并根据这些规定选择合适的锅炉和设备。

为了确保安全，燃气锅炉房应具备良好的通风系统，以排除废气和减少火灾的风险。

燃气锅炉房应设有适当的安全设施，如火灾报警器、自动喷水灭火系统和应急照明。

2. 效率燃气锅炉房设计应以提高能源效率为目标。

锅炉应选择节能型的，能够最大程度地利用燃气资源。

应考虑采用余热回收技术，将废热重新利用，提高热能利用率。

3. 合理布局燃气锅炉房的布局应合理，便于运维和维护。

必须确保设备之间的距离足够，以便进行必要的维修和保养工作。

应为人员提供安全通道和工作空间，以便在需要时进行检修和检查。

为确保锅炉系统的正常运行，还应为水泵、油泵和管道设置合适的支架和支撑结构。

4. 合适的容量和类型选择在燃气锅炉房设计中，要根据供暖需求合理选择锅炉的容量和类型。

具体需根据建筑的面积、使用用途和人流量等多方面因素来确定。

对于大型建筑，可能需要多个锅炉进行并联或备份操作。

5. 合适的管道设计燃气锅炉房的管道设计应符合相关标准和规定。

应根据实际情况，选择合适的管道材料和尺寸，以确保供热系统的正常运行。

在设计管道时，还需要考虑气体和液体的流量和压力，以及管道的散热和绝缘问题。

6. 操作和维护便利性为了方便操作和维护，燃气锅炉房设计中应配置合适的自动化控制系统。

该系统应能够监测和调节锅炉的温度、压力和燃气流量等参数，并确保供热系统的稳定性和安全性。

还应提供便于操作和维护的人机界面和工具。

每个设备和管道都应具备易于维护和更换的设计。

7. 环境保护燃气锅炉房设计应考虑环境保护因素。

应选择低排放的燃气锅炉和废气处理系统，以减少对空气和水环境的污染。

应合理处理和处置锅炉废水、废油和其他固体废物，以防止对环境造成不良影响。

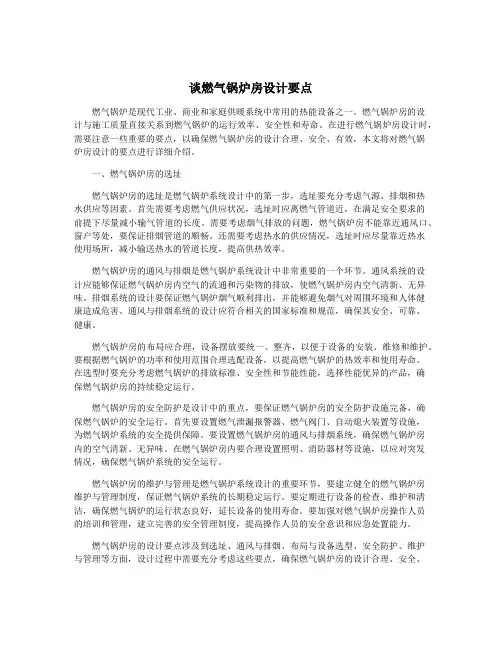

谈燃气锅炉房设计要点燃气锅炉是现代工业、商业和家庭供暖系统中常用的热能设备之一。

燃气锅炉房的设计与施工质量直接关系到燃气锅炉的运行效率、安全性和寿命。

在进行燃气锅炉房设计时，需要注意一些重要的要点，以确保燃气锅炉房的设计合理、安全、有效，本文将对燃气锅炉房设计的要点进行详细介绍。

一、燃气锅炉房的选址燃气锅炉房的选址是燃气锅炉系统设计中的第一步，选址要充分考虑气源、排烟和热水供应等因素。

首先需要考虑燃气供应状况，选址时应离燃气管道近，在满足安全要求的前提下尽量减小输气管道的长度。

需要考虑烟气排放的问题，燃气锅炉房不能靠近通风口、窗户等处，要保证排烟管道的顺畅。

还需要考虑热水的供应情况，选址时应尽量靠近热水使用场所，减小输送热水的管道长度，提高供热效率。

燃气锅炉房的通风与排烟是燃气锅炉系统设计中非常重要的一个环节。

通风系统的设计应能够保证燃气锅炉房内空气的流通和污染物的排放，使燃气锅炉房内空气清新、无异味。

排烟系统的设计要保证燃气锅炉烟气顺利排出，并能够避免烟气对周围环境和人体健康造成危害。

通风与排烟系统的设计应符合相关的国家标准和规范，确保其安全、可靠、健康。

燃气锅炉房的布局应合理，设备摆放要统一、整齐，以便于设备的安装、维修和维护。

要根据燃气锅炉的功率和使用范围合理选配设备，以提高燃气锅炉的热效率和使用寿命。

在选型时要充分考虑燃气锅炉的排放标准、安全性和节能性能，选择性能优异的产品，确保燃气锅炉房的持续稳定运行。

燃气锅炉房的安全防护是设计中的重点，要保证燃气锅炉房的安全防护设施完备，确保燃气锅炉的安全运行。

首先要设置燃气泄漏报警器、燃气阀门、自动熄火装置等设施，为燃气锅炉系统的安全提供保障。

要设置燃气锅炉房的通风与排烟系统，确保燃气锅炉房内的空气清新、无异味。

在燃气锅炉房内要合理设置照明、消防器材等设施，以应对突发情况，确保燃气锅炉系统的安全运行。

燃气锅炉房的维护与管理是燃气锅炉系统设计的重要环节，要建立健全的燃气锅炉房维护与管理制度，保证燃气锅炉系统的长期稳定运行。

锅炉房布置要求及管道设计要点清单01布置要求1）锅炉房燃气设计首先应勘察锅炉房的位置、建筑结构以及锅炉台数等是否充足规范要求；2）锅炉房与其他建筑物相连或设置在内部时，严禁设置在人员密集场所的紧要部门的上、下一层、贴临位置以及重要通道、疏散口的两旁，并应设置在首层或地下室一层靠外墙部位。

但常（负）压燃气锅炉可设置在地下二层或屋顶上。

设置在屋顶上的常（负）压燃气锅炉，距离通向屋面的安全出口不应小于6m。

3）锅炉房与民建内其他部位之间应采纳耐火极限不低于2h的防火隔墙和 1.5h的不然性楼板分割。

隔墙上的门、窗应采纳甲级防火门、窗。

4）规范上规定锅炉房的锅炉总台数，新建时一般不宜超过5台；扩建和改建时，一般不宜超过7台。

虽然这里规范用词是宜，但是其启程点却是安全问题，所以此处要慎重。

5）锅炉房不同于锅炉间，锅炉间仅指安装锅炉本体的场所，锅炉房包含辅佑襄助间和生活间等，锅炉房的泄爆面积针对的是锅炉间。

6）锅炉房出入口以及开门方向的设置：出入口不应少于2个，但对独立锅炉房，当炉前走道总长度小于12m，且总建筑面积小于200m2时，其出入口可设1个；非独立锅炉房，其人员出入口必需有1个直通室外；锅炉房为多层布置时，其各层的人员出入口不应少于2个。

楼层上的人员出入口，应有直接通向地面的安全楼梯。

锅炉房通通向锅炉间的全部朝向锅炉间开启，通向锅炉房外的全部朝向外部开启。

02管道设计部分1）锅炉房燃气管道宜采纳单母管；常年不间断供热时，宜采纳从不同燃气调压箱接来的双母管。

采纳双母管时，每一母管的流量宜按锅炉房最大计算耗气量的75％计算。

且在引入管的室外燃气管道上应装设与锅炉房所装可燃气体浓度报警装置联动的总切断阀。

2）锅炉房内燃气管道不应穿过易燃或易爆品仓库、配电室、变电室、电缆沟、通风沟、风道、烟道和易使管道腐蚀的场所。

3）锅炉房内燃气管道宜架空敷设。

输送密度比空气小的燃气的管道，应装设在空气流通的高处；输送密度比空气大的燃气的管道，宜装设在锅炉房外墙和便于检测的地点。
