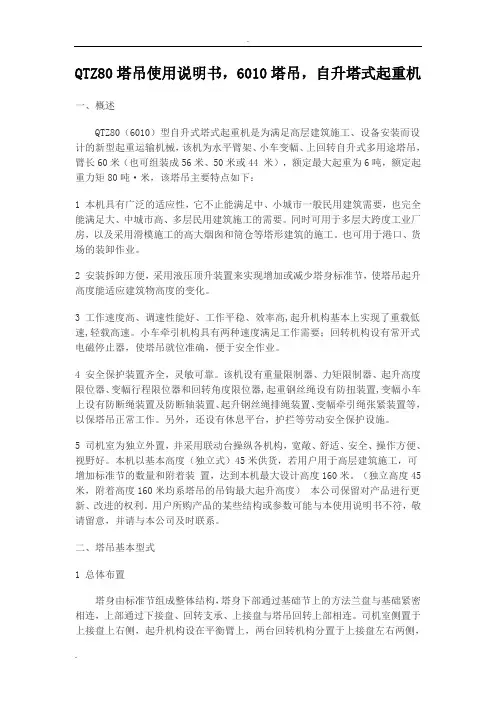

QTZ80塔吊使用说明书，6010塔吊，自升塔式起重机一、概述QTZ80（6010）型自升式塔式起重机是为满足高层建筑施工、设备安装而设计的新型起重运输机械，该机为水平臂架、小车变幅、上回转自升式多用途塔吊，臂长60米（也可组装成56米、50米或44 米），额定最大起重为6吨，额定起重力矩80吨·米，该塔吊主要特点如下：1 本机具有广泛的适应性，它不止能满足中、小城市一般民用建筑需要，也完全能满足大、中城市高、多层民用建筑施工的需要。
同时可用于多层大跨度工业厂房，以及采用滑模施工的高大烟囱和筒仓等塔形建筑的施工。
也可用于港口、货场的装卸作业。
2 安装拆卸方便，采用液压顶升装置来实现增加或减少塔身标准节，使塔吊起升高度能适应建筑物高度的变化。
3 工作速度高、调速性能好、工作平稳、效率高,起升机构基本上实现了重载低速,轻载高速。
小车牵引机构具有两种速度满足工作需要；回转机构设有常开式电磁停止器，使塔吊就位准确，便于安全作业。
4 安全保护装置齐全，灵敏可靠。
该机设有重量限制器、力矩限制器、起升高度限位器、变幅行程限位器和回转角度限位器,起重钢丝绳设有防扭装置,变幅小车上设有防断绳装置及防断轴装置、起升钢丝绳排绳装置、变幅牵引绳张紧装置等，以保塔吊正常工作。
另外，还设有休息平台，护拦等劳动安全保护设施。
5 司机室为独立外置，并采用联动台操纵各机构，宽敞、舒适、安全、操作方便、视野好。
本机以基本高度（独立式）45米供货，若用户用于高层建筑施工，可增加标准节的数量和附着装置，达到本机最大设计高度160米。
（独立高度45米，附着高度160米均系塔吊的吊钩最大起升高度）本公司保留对产品进行更新、改进的权利。
用户所购产品的某些结构或参数可能与本使用说明书不符，敬请留意，并请与本公司及时联系。
二、塔吊基本型式1 总体布置塔身由标准节组成整体结构，塔身下部通过基础节上的方法兰盘与基础紧密相连，上部通过下接盘、回转支承、上接盘与塔吊回转上部相连。

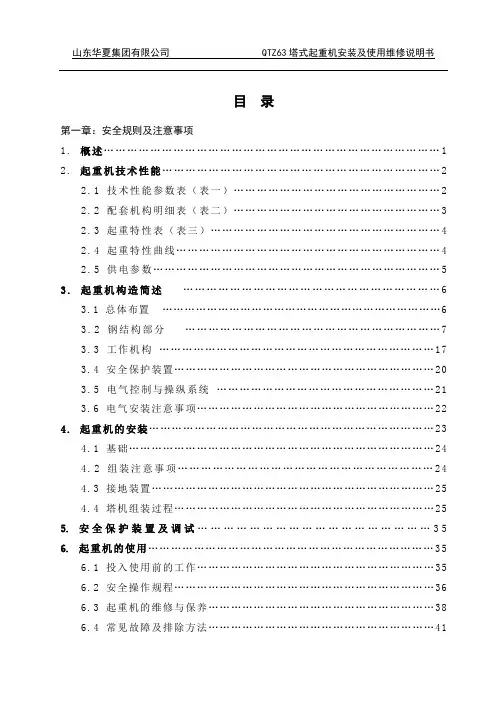

目录第一章：安全规则及注意事项1.概述 (1)2.起重机技术性能 (2)2.1技术性能参数表（表一） (2)2.2配套机构明细表（表二） (3)2.3起重特性表（表三） (4)2.4起重特性曲线 (4)2.5供电参数 (5)3.起重机构造简述 (6)3.1 总体布置 (6)3.2钢结构部分 (7)3.3工作机构 (17)3.4 安全保护装置 (20)3.5电气控制与操纵系统 (21)3.6 电气安装注意事项 (22)4.起重机的安装 (23)4.1 基础 (24)4.2组装注意事项 (24)4.3 接地装置 (25)4.4 塔机组装过程 (25)5.安全保护装置及调试 (35)6.起重机的使用 (35)6.1 投入使用前的工作 (35)6.2 安全操作规程 (36)6.3 起重机的维修与保养 (38)6.4 常见故障及排除方法 (41)7.起重机的拆卸 (46)7.1 拆卸塔身标准节 (46)7.2 拆卸起升钢丝绳、平衡重 (47)7.3 拆卸起重臂 (47)7.4 拆卸平衡臂 (47)7.5 拆卸其它部件 (48)7.6 拆卸后的其他注意事 (48)8.附图、附表 (49)8.1塔机部件重量一览表 (49)8.2塔式起重机各部件润滑明细表 (50)8.3易损件明细表 (51)8.4轴承明细表 (52)8.5基础图 (53)8.6拉杆示意图 (54)8.7 电气接线及原理图 (55)8.8电气元件清单 (56)9.使用说明书附录 (57)1、概述QTZ63塔式起重机是山东华夏集团有限公司生产制造的起重运输机械。
该机为QTZ63公称起重力矩：760KN.m 工作幅度：2.5～50m 最大额定起重量：6t 最大幅度处额定起重量：1.3t 起升高度：独立式40m 附着式140m 起升速度：8.5/40/80m/min 4.25/20/40m/min 回转速度：0-0.6r/min 变幅速度：44/22m/min 加强标准节（7节）：无缝钢管127*14 材质20#钢标准节（9节）：无缝钢管127*10 材质20#钢截面1600*1600*2500 电器，中德合资。
塔吊操作说明书【塔吊操作说明书】一、概述塔吊是一种常见的起重设备，广泛应用于建筑工程和工业领域。
本操作说明书旨在提供正确、安全、高效地操作塔吊的指导，确保工作人员的人身安全和设备的正常运行。
二、操作前准备1. 安全检查在操作塔吊之前，必须进行全面的安全检查。
包括但不限于：检查塔吊的各个部件是否完好，如吊钩、钢丝绳、限位开关等；检查塔吊的电气系统是否正常工作；检查周围环境是否存在潜在的危险因素。
2. 装载工况分析在操作塔吊之前，必须进行装载工况分析，确定所需的起重量和起重距离。
根据实际情况选择合适的配重块，并正确安装。
三、操作步骤1. 启动塔吊按照塔吊的启动顺序依次操作，确保电源接通、驱动机构启动和操作台系统正常工作。
根据需要，调整操作台上的按钮、手柄和控制器。
2. 控制吊钩位置使用操纵杆或按钮控制塔吊的升降、前后、左右移动，将吊钩移至需要的工作位置。
3. 起重操作操纵杆或按钮进行起重操作。
将吊钩下降到需要的高度，然后将其缓慢升起。
在起重过程中，需保持平稳，防止物体晃动或脱离吊钩。
4. 移动操作根据实际需要，操纵杆或按钮控制塔吊的移动。
在移动过程中，注意周围环境，确保没有障碍物和人员。
5. 停止操作完成起重工作后，及时停止塔吊的运行。
关闭电源，并进行设备的检查和维护。
四、安全注意事项1. 操作人员必须熟悉塔吊的结构和工作原理，具备一定的操作经验。
2. 操作前必须进行安全检查，确保塔吊各部件完好，并且周围环境安全。
3. 操作人员必须穿戴符合规定的个人防护装备，如安全帽、手套和安全鞋。
4. 严禁超载操作，根据实际情况合理选择起重量和起重距离。
5. 在起重操作过程中，要保持塔吊平稳，确保货物牢固地吊挂在吊钩上。
6. 在移动操作过程中，要注意塔吊的平衡和稳定，防止倾覆事故发生。
7. 禁止未经授权的人员擅自操作塔吊，确保只有经过培训合格的人员方可进行操作。
8. 在高温、低温或恶劣天气条件下，要特别注意塔吊的运行安全。
QTZ80(6012)塔吊说明书一、简介QTZ80(6012)塔吊是一种高效、安全、可靠的建筑施工机械设备。
它广泛应用于各类建筑工程中，包括高层建筑、桥梁、电力、水利等领域。
本说明书将介绍QTZ80(6012)塔吊的技术参数、结构组成、操作方法、安全使用注意事项等内容。
二、技术参数1. 主要参数•最大起重量：8吨•最大工作半径：60米•最大起升高度：50米•架构形式：地基架+支承臂+平衡臂+顶升臂+旋转机构•电机功率：垂直起升电机5.5千瓦，平衡臂张拉电机15千瓦，旋转电机4千瓦2. 结构参数•地基架尺寸：10米 × 10米 × 1.5米•支承臂尺寸：2米 × 2米 × 3米•平衡臂尺寸：1.8米 × 1.8米 × 3米•顶升臂尺寸：1.5米 × 1.5米 × 2米3. 工作参数•工作速度：0-60米/分钟•顶升速度：0-20米/分钟•回转速度：0-0.6转/分钟•起升机构主动力矩：800KN·m•平衡机构主动力矩：120KN·m三、结构组成QTZ80(6012)塔吊由以下几部分组成： 1. 地基架：承载整个塔吊的重量和提供稳定支撑。
2. 支承臂：连接地基架与平衡臂，起到支撑平衡臂和顶升臂的作用。
3. 平衡臂：通过钢丝绳与支承臂相连接，用于平衡塔吊的倾斜力。
4. 顶升臂：连接平衡臂与旋转机构，起到顶升整个塔吊的作用。
5. 旋转机构：使整个塔吊能够在水平面上旋转360度，实现各个方向的工作。
四、操作方法1. 操作前准备•检查塔吊各部分的连接是否牢固。
•检查润滑油是否充足。
•确保周围工地环境安全。
2. 开机操作•按下电源开关，启动整个系统。
•检查液压系统是否正常工作。
•检查起重机构、回转机构和顶升机构是否正常工作。
3. 操作步骤•使用控制台上的操纵杆控制起重机构进行起重和放重操作。
•使用控制台上的旋转按钮控制塔吊旋转。
