塔吊操作说明书【塔吊操作说明书】一、概述塔吊是一种常见的起重设备，广泛应用于建筑工程和工业领域。
本操作说明书旨在提供正确、安全、高效地操作塔吊的指导，确保工作人员的人身安全和设备的正常运行。
二、操作前准备1. 安全检查在操作塔吊之前，必须进行全面的安全检查。
包括但不限于：检查塔吊的各个部件是否完好，如吊钩、钢丝绳、限位开关等；检查塔吊的电气系统是否正常工作；检查周围环境是否存在潜在的危险因素。
2. 装载工况分析在操作塔吊之前，必须进行装载工况分析，确定所需的起重量和起重距离。
根据实际情况选择合适的配重块，并正确安装。
三、操作步骤1. 启动塔吊按照塔吊的启动顺序依次操作，确保电源接通、驱动机构启动和操作台系统正常工作。
根据需要，调整操作台上的按钮、手柄和控制器。
2. 控制吊钩位置使用操纵杆或按钮控制塔吊的升降、前后、左右移动，将吊钩移至需要的工作位置。
3. 起重操作操纵杆或按钮进行起重操作。
将吊钩下降到需要的高度，然后将其缓慢升起。
在起重过程中，需保持平稳，防止物体晃动或脱离吊钩。
4. 移动操作根据实际需要，操纵杆或按钮控制塔吊的移动。
在移动过程中，注意周围环境，确保没有障碍物和人员。
5. 停止操作完成起重工作后，及时停止塔吊的运行。
关闭电源，并进行设备的检查和维护。
四、安全注意事项1. 操作人员必须熟悉塔吊的结构和工作原理，具备一定的操作经验。
2. 操作前必须进行安全检查，确保塔吊各部件完好，并且周围环境安全。
3. 操作人员必须穿戴符合规定的个人防护装备，如安全帽、手套和安全鞋。
4. 严禁超载操作，根据实际情况合理选择起重量和起重距离。
5. 在起重操作过程中，要保持塔吊平稳，确保货物牢固地吊挂在吊钩上。
6. 在移动操作过程中，要注意塔吊的平衡和稳定，防止倾覆事故发生。
7. 禁止未经授权的人员擅自操作塔吊，确保只有经过培训合格的人员方可进行操作。
8. 在高温、低温或恶劣天气条件下，要特别注意塔吊的运行安全。
QTZ80(6012)塔吊说明书一、简介QTZ80(6012)塔吊是一种高效、安全、可靠的建筑施工机械设备。
它广泛应用于各类建筑工程中，包括高层建筑、桥梁、电力、水利等领域。
本说明书将介绍QTZ80(6012)塔吊的技术参数、结构组成、操作方法、安全使用注意事项等内容。
二、技术参数1. 主要参数•最大起重量：8吨•最大工作半径：60米•最大起升高度：50米•架构形式：地基架+支承臂+平衡臂+顶升臂+旋转机构•电机功率：垂直起升电机5.5千瓦，平衡臂张拉电机15千瓦，旋转电机4千瓦2. 结构参数•地基架尺寸：10米 × 10米 × 1.5米•支承臂尺寸：2米 × 2米 × 3米•平衡臂尺寸：1.8米 × 1.8米 × 3米•顶升臂尺寸：1.5米 × 1.5米 × 2米3. 工作参数•工作速度：0-60米/分钟•顶升速度：0-20米/分钟•回转速度：0-0.6转/分钟•起升机构主动力矩：800KN·m•平衡机构主动力矩：120KN·m三、结构组成QTZ80(6012)塔吊由以下几部分组成： 1. 地基架：承载整个塔吊的重量和提供稳定支撑。
2. 支承臂：连接地基架与平衡臂，起到支撑平衡臂和顶升臂的作用。
3. 平衡臂：通过钢丝绳与支承臂相连接，用于平衡塔吊的倾斜力。
4. 顶升臂：连接平衡臂与旋转机构，起到顶升整个塔吊的作用。
5. 旋转机构：使整个塔吊能够在水平面上旋转360度，实现各个方向的工作。
四、操作方法1. 操作前准备•检查塔吊各部分的连接是否牢固。
•检查润滑油是否充足。
•确保周围工地环境安全。
2. 开机操作•按下电源开关，启动整个系统。
•检查液压系统是否正常工作。
•检查起重机构、回转机构和顶升机构是否正常工作。
3. 操作步骤•使用控制台上的操纵杆控制起重机构进行起重和放重操作。
•使用控制台上的旋转按钮控制塔吊旋转。

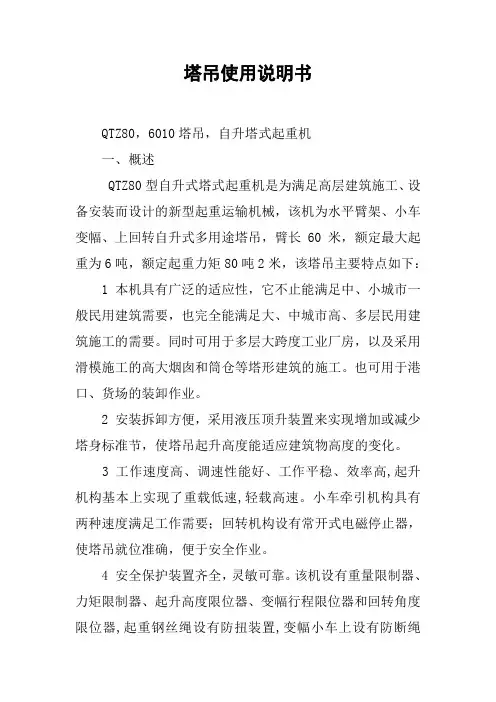

塔吊使用说明书QTZ80，6010塔吊，自升塔式起重机一、概述QTZ80型自升式塔式起重机是为满足高层建筑施工、设备安装而设计的新型起重运输机械，该机为水平臂架、小车变幅、上回转自升式多用途塔吊，臂长60米，额定最大起重为6吨，额定起重力矩80吨2米，该塔吊主要特点如下：1 本机具有广泛的适应性，它不止能满足中、小城市一般民用建筑需要，也完全能满足大、中城市高、多层民用建筑施工的需要。
同时可用于多层大跨度工业厂房，以及采用滑模施工的高大烟囱和筒仓等塔形建筑的施工。
也可用于港口、货场的装卸作业。
2 安装拆卸方便，采用液压顶升装置来实现增加或减少塔身标准节，使塔吊起升高度能适应建筑物高度的变化。
3 工作速度高、调速性能好、工作平稳、效率高,起升机构基本上实现了重载低速,轻载高速。
小车牵引机构具有两种速度满足工作需要；回转机构设有常开式电磁停止器，使塔吊就位准确，便于安全作业。
4 安全保护装置齐全，灵敏可靠。
该机设有重量限制器、力矩限制器、起升高度限位器、变幅行程限位器和回转角度限位器,起重钢丝绳设有防扭装置,变幅小车上设有防断绳装置及防断轴装置、起升钢丝绳排绳装置、变幅牵引绳张紧装置等，以保塔吊正常工作。
另外，还设有休息平台，护拦等劳动安全保护设施。
5 司机室为独立外置，并采用联动台操纵各机构，宽敞、舒适、安全、操作方便、视野好。
本机以基本高度45米供货，若用户用于高层建筑施工，可增加标准节的数量和附着装置，达到本机最大设计高度160米。
本公司保留对产品进行更新、改进的权利。
用户所购产品的某些结构或参数可能与本使用说明书不符，敬请留意，并请与本公司及时联系。
二、塔吊基本型式 1 总体布置塔身标准节组成整体结构，塔身下部通过基础节上的方法兰盘与基础紧密相连，上部通过下接盘、回转支承、上接盘与塔吊回转上部相连。
司机室侧置于上接盘上右侧，起升机构设在平衡臂上，两台回转机构分置于上接盘左右两侧。
变幅机构置于吊臂靠近塔帽一端的第二个节段上。
塔吊使用说明书塔吊使用说明书引言塔吊是一种主要用于建筑工地等大型工程中的起重设备，能够有效地提升和移动重物。
本文档将介绍塔吊的基本操作和安全注意事项。
塔吊的组成部分塔吊主要由以下几个组成部分组成：1. 塔身：塔身是塔吊的主要支撑结构，由多个钢制塔节组成，可以根据工程需要进行延伸。
2. 飞车：飞车是塔身上移动起重物的部分，可以上下沿塔身移动，并能够360度旋转。
3. 起重臂：起重臂安装在飞车上，用于提升和移动重物。
4. 电动机：塔吊的电动机提供动力，驱动起重臂和飞车进行运动。
塔吊的基本操作在使用塔吊之前，请确保您已经了解和掌握以下基本操作：1. 打开塔吊电源开关，并确保电源连接正常。
2. 使用塔吊的控制面板，调节电动机的启动和停止。
3. 使用控制面板上的按钮，控制起重臂和飞车的运动。
根据需要调整臂长和飞车位置。
4. 飞车可以进行360度旋转，确保周围没有障碍物和人员，以免发生危险。
5. 在起重操作之前，请确保起重物的重量不超出塔吊的额定起重量。
超重会导致塔吊失衡和危险。
6. 在起重物进行升降过程中，请注意操作平稳，避免在升降过程中产生冲击。
塔吊的安全注意事项为了确保塔吊的安全使用，请遵守以下注意事项：1. 在操作塔吊之前，请确保您已经接受过相关培训和指导，了解塔吊的使用规范和安全操作流程。
2. 检查塔身和相关部件是否完好无损，如有损坏或松动，请及时进行维修和更换。
3. 在操作过程中，严禁超载操作，以避免塔吊失衡和故障。
4. 确保工作区域周围没有人员和障碍物，以免发生事故。
5. 在起重操作之前，请仔细检查起重物的重量和稳定性，确保起重物能够安全提升。
6. 在起重物升降过程中，操作平稳且缓慢，并保持与信号员的良好沟通。
7. 在暴风雨或恶劣天气条件下，禁止使用塔吊，以防风力超出塔吊的承受能力。
8. 定期检查塔吊的电源和电气设备，确保其正常工作。
如有异常，请及时维修。
总结本文档介绍了塔吊的基本操作和安全注意事项。
QTZ100（TC6013）塔式起重机使用说明书第一章概述 QTZ100 （ TC6013 ）塔式起重机（以下简称起重机）是济南建工机械有限公司根据国家标准，开发研制的新型建筑用起重机。
该机为水平臂架，小车变幅，上回转自升式多用途第一章概述QTZ100（TC6013）塔式起重机（以下简称起重机）是济南建工机械有限公司根据国家标准，开发研制的新型建筑用起重机。
该机为水平臂架，小车变幅，上回转自升式多用途起重机。
其标准臂长为50米，加长臂长可达55米、60米，最大起重量为8吨，额定起重力矩为960千牛.米，最大起重力矩为1000千牛.米。
该机主要特点如下：1.1 上部采用液压顶升来实现增加或减少塔身标准节，使起重机能随着建筑物高度变化而升高或降低，同时起重机的起重能力不因起重机的升高而降低。
1.2 工作速度高，调速性能好，工作平稳，效率高。
起升机构采用带涡流制动器的电机，电磁离合器换档的三速变速箱，能实现重载低速，轻载高速，最高速度可达106.5m/min。
小车牵引机构的电机具有三种速度，通过高效率，体积小的行星减速机，使载重小车可分别以每分钟9米、30米、60米的三种速度工作。
回转机构设有液力偶合器，承载能力高，起制动平稳。
1.3 工作范围大，工作方式多，适用对象广。
通过更换和增减一些部件及辅助装置，起重机可获得独立固定、附着于建筑物爬升等两种工作方式，以满足不同的使用要求。
附着式的最大起升高度可达160米，附着式起重机可直接安装在建筑物上或建筑物附近旁的混凝土基础上。
独立固定式的最大起升高度为46.3米。
该起重机具有50米、55米、60米三种臂长组合，可满足不同工地的需要。
1.4 各种安全装置齐全，各机构均设有制动器，可保证工作安全可靠。
该起重机设有起升高度限位器，小车变幅限位器，力矩限制器，起重量限制器，回转限位器，小车断绳保护装置等安全装置。
1.5 司机室独立侧置，视野好，可带空调设备，给操作者创造了较好的工作环境（需要空调，请用户另订或自备）。
塔吊使用说明书使用说明书一、简介塔吊是一种用于在建筑工地上进行重物起吊和搬运的机械设备，本使用说明书旨在详细介绍塔吊的使用方法和注意事项，以确保用户能够正确、安全地操作塔吊。
二、安全须知1. 在操作塔吊之前，必须熟悉并理解本使用说明书中的所有内容，特别是相关的安全操作规程。
2. 操作塔吊时，必须严格按照相关法律法规、标准和规程的要求进行，确保施工现场的安全。
3. 操作人员必须经过相关培训，具备塔吊操作证书，并按照规定定期进行复审。
4. 操作人员必须在合适的心理和生理状态下进行作业，不得饮酒、服用药物或处于疲劳状态下操作。
5. 在操作塔吊时，必须确保作业区域没有人员和障碍物，以免发生伤害和事故。
三、塔吊的使用方法1. 准备工作a. 在使用塔吊之前，必须对其进行检查和维护，确保各部件正常工作、安装牢固。
b. 检查并清洁塔吊的操作台、电气控制盘等部位，确保操作仪器清晰可见。
c. 检查塔吊的液压系统、电气系统等主要零部件是否正常，并及时修复存在的故障。
2. 启动塔吊a. 操作人员必须确保塔吊周围安全，启动之前应发出警示信号，并确保操作台的机械锁定装置处于解锁状态。
b. 按照操作台上的启动按钮的要求，逐步启动塔吊的各个系统，并确保其正常运行。
3. 进行起吊和搬运a. 在进行起吊和搬运工作之前，必须对起吊物进行严密的固定和检查，以确保不会发生脱落或失稳。
b. 操作人员必须根据起吊物的重量和尺寸，合理选择和安装塔吊的起重锚固件和配重。
c. 在起吊和搬运过程中，操作人员必须根据信号员的指示进行操作，严禁随意改变起吊物的运动轨迹和速度。
d. 在进行高空吊装工作时，必须严格遵守防护措施，确保起吊物和塔吊本身的稳定和安全。
四、注意事项1. 在操作塔吊时，必须注意塔吊的额定载荷和工作范围，不得超过其安全使用的极限。
2. 遇到恶劣天气或其他不利作业条件时，必须立即停止作业，并采取相应的安全措施，以保障现场人员的安全。
3. 定期对塔吊进行检查、保养和维护，确保其正常运行。
塔吊说明书塔吊说明书1. 介绍塔吊是一种用于重型建筑工程中起重和搬运作业的设备。
它由塔身、起重机构、变幅机构和液压系统组成。
塔身是塔吊的主体支架，通常由钢铁材料制成，高度可达几十米甚至上百米。
起重机构包括钢丝绳、滑轮组和卷筒等部分，用于提升和搬运重物。
变幅机构用于控制塔吊的工作范围。
本说明书将为用户提供塔吊的组装、使用、维护和安全操作的指导。
2. 组装步骤2.1 基础施工在组装塔吊之前，需要进行基础施工。
选择一个坚实的地基，并确保地面水平。
根据塔吊的规格，使用混凝土进行基础的浇筑。
待混凝土干燥后，进行基础固定工作。
2.2 塔身组装根据提供的组装图纸，按照步骤进行塔身的组装。
组装过程中，需要注意以下几点：- 确保每个连接点都牢固可靠；- 根据需要进行塔身的分段组装；- 使用合适的工具和设备进行组装。
2.3 起重机构组装将起重机构的各个部件按照组装图纸进行组装。
在组装过程中，需要注意以下几点：- 安装滑轮组时，确保每个滑轮与钢丝绳的接触平稳；- 使用合适的工具和设备进行组装。
2.4 变幅机构组装根据提供的组装图纸，将变幅机构的各个部件按照步骤进行组装。
在组装过程中，需要注意以下几点：- 确保变幅机构的操作灵活且可靠；- 使用合适的工具和设备进行组装。
3. 使用方法3.1 开机和关机在使用塔吊之前，需要确保设备处于正常工作状态。
开机前，请务必检查以下几点：- 确保所有连接点都牢固可靠；- 检查液压系统的工作状态；- 检查起重机构和变幅机构的工作状态。
当不再使用塔吊时，请按照以下步骤进行关机：1. 先停止变幅机构和起重机构的工作；2. 断开电源，并确保设备停止工作；3. 对塔身进行检查和维护。
3.2 提升和搬运操作在进行提升和搬运操作时，请按照以下步骤进行：1. 检查起重机构的工作状态；2. 根据需要调整变幅机构的范围；3. 使用遥控器或操作面板进行提升和搬运操作；4. 在操作过程中，保持设备稳定，并遵循安全操作规程。
中联QTZ125（TC6015A—10）塔式起重机说明书1、简图2、中联塔机遵循的主要标准GB5144-94 塔式起重机安全规程GB/T13752-92 塔式起重机设计规范GB/T9462—1999 塔式起重机技术条件GB/T5031—94 塔式起重机性能试验GB/T17806—1999 塔式起重机可靠性试验方法GB/T17807—1999 塔式起重机结构试验方法JG/T5037—93 塔式起重机分类3、中联塔机特点综述中联重科具有五十年的塔机设计经验，是塔机行业技术归口单位和理事长单位,为国内80%的塔机行业厂家转让了技术，多次组织并承担国家攻关项目，主持编写了国家和行业相关技术标准，聚集了行业最优秀的专家，是国内最权威的塔机技术中心.中联自1995年自行生产塔机以来，经过这么多年的努力,5013、5015、5613、5616、5023、5518、6015—10、6016—8、6020、6517、7030、7035、7052、TCT7032已成系列,其性能参数完全符合市场需要，多年来中大型塔机销量一直雄居国内同类产品的首位。
1997年，在成熟的塔机技术基础上，中联独创性地推出起重、布料两用机,实现一机多用，革命性地拓展了塔机在建设领域的应用范围。
中联塔机，无论是在技术水平，还是在制造质量，在国内都居领先地位,与世界先进水平同步。
中联塔机的技术特点：3.1独有的技术服务中联塔机研究所的电话直接面向客户，可随时提供技术咨询；有非标附着架提供机制；新机可免费提供基础咨询.以上三项是一般塔机生产厂家无法提供的技术服务,这是中联的技术优势.3。
2强有力的设计采用精确的ADAMS运动分析和I—DEAS有限元分析计算,使塔机每一部位处于合理的受力状态，且具有良好的强度、刚度和抗疲劳性。
在设计过程中，专家对塔机的总体方案及关键部件进行严格把关，专家评审委员会对塔机的总体方案和每一部件进行认真讨论和审定。
中联的弹性设计体系，能在最短的时间内为客户设计并制造出特殊工程所需的特型塔机.3。
QTZ125(TC6018-8)塔式起重机使用说明书江苏建友工程机械有限公司前言欢迎使用本公司产品。
请您在使用本机前详细阅读本说明书。
本说明书能帮助您正确有效的使用本机，创造最佳的经济效益，更重要的是能避免许多塔机故障和意外事故的发生。
说明：由于技术进步，塔机结构、性能的改进，恕不另行通知。
如有疑问，请于本公司联系。
注意：1、认真阅读、保管该产品说明书。
2、按照说明书中地耐力的要求制作塔机基础。
3、严禁非专业塔机安装人员安装、拆卸塔机，特别注意检查塔身标准节、支腿的各条焊缝，如有异常立即处理。
4、每次安装塔机前，必须认真检查、检修塔机。
5、每次转移工地安装塔机后，必须由当地有关部门验收后使用。
6、塔机司机必须持证上岗。
7、保证高度、幅度、重量、力矩限位器等安全装置正常工作。
8、严禁回转起重臂时反车制动。
9、严禁超风速工作。
10、严格执行GB5144《塔式起重机安全规程》JG/T100《塔式起重机操作使用规程》。
11、钢丝绳断丝、断股、变形要及时更换。
12、按说明书要求定期检修。
13、本使用说明书中标有“注意”的语句，涉及到施工的安全，敬请注意。
本使用说明书解释权归江苏建友工程机械有限公司目录概述………………………………………………………………‥1～6第一篇塔机的安装………………………………………………8～39第一章立塔…………………………………………………8～37第二章拆塔…………………………………………………38～41第二篇塔机的使用与维护………………………………………42～56第一章塔机安全操作规程…………………………………42～44第二章机构及电气操作……………………………………45～49第三章安全保护装置………………………………………50～54第四章保养与维修…………………………………………55～55附页…………………………………………………………附页1～13概述TC6018塔式起重机，是江苏建友工程机械有限公司按最新标准GB/T5031《塔式起重机》标准设计的新型塔式起重机。
QTZ100（TC6013）塔式起重机使用说明书第一章概述 QTZ100 （ TC6013 ）塔式起重机（以下简称起重机）是济南建工机械有限公司根据国家标准，开发研制的新型建筑用起重机。
该机为水平臂架，小车变幅，上回转自升式多用途第一章概述QTZ100（TC6013）塔式起重机（以下简称起重机）是济南建工机械有限公司根据国家标准，开发研制的新型建筑用起重机。
该机为水平臂架，小车变幅，上回转自升式多用途起重机。
其标准臂长为50米，加长臂长可达55米、60米，最大起重量为8吨，额定起重力矩为960千牛.米，最大起重力矩为1000千牛.米。
该机主要特点如下：1.1 上部采用液压顶升来实现增加或减少塔身标准节，使起重机能随着建筑物高度变化而升高或降低，同时起重机的起重能力不因起重机的升高而降低。
1.2 工作速度高，调速性能好，工作平稳，效率高。
起升机构采用带涡流制动器的电机，电磁离合器换档的三速变速箱，能实现重载低速，轻载高速，最高速度可达106.5m/min。
小车牵引机构的电机具有三种速度，通过高效率，体积小的行星减速机，使载重小车可分别以每分钟9米、30米、60米的三种速度工作。
回转机构设有液力偶合器，承载能力高，起制动平稳。
1.3 工作范围大，工作方式多，适用对象广。
通过更换和增减一些部件及辅助装置，起重机可获得独立固定、附着于建筑物爬升等两种工作方式，以满足不同的使用要求。
附着式的最大起升高度可达160米，附着式起重机可直接安装在建筑物上或建筑物附近旁的混凝土基础上。
独立固定式的最大起升高度为46.3米。
该起重机具有50米、55米、60米三种臂长组合，可满足不同工地的需要。
1.4 各种安全装置齐全，各机构均设有制动器，可保证工作安全可靠。
该起重机设有起升高度限位器，小车变幅限位器，力矩限制器，起重量限制器，回转限位器，小车断绳保护装置等安全装置。
1.5 司机室独立侧置，视野好，可带空调设备，给操作者创造了较好的工作环境（需要空调，请用户另订或自备）。
塔吊使用说明书塔吊使用说明书一、产品简介塔吊是一种常见的起重设备，用于在建筑工地、港口、物流中心等场所吊装大型物品。
它由塔身、吊臂、回转机构、升降机构等组成，具有起重量大、吊装范围广、操作方便等优点。
二、种类与用途塔吊根据其功能和用途可以分为多种类型，如固定式塔吊、移动式塔吊、俯卧式塔吊等。
固定式塔吊适用于室内或室外，不需移动，但吊装高度和范围有限；移动式塔吊可以在不同位置移动，吊装范围较广；俯卧式塔吊适用于室内或狭小场地，可节省空间。
塔吊在建筑工地、港口、物流中心等场所得到广泛应用，可有效提高装卸货物的效率和安全性。
三、结构与特点塔吊具有以下结构特点：1、塔身：塔身的垂直高度一般为数十米至百米以上，由多个标准节组成，标准节之间采用销轴连接。
2、吊臂：吊臂是塔吊的主要工作部件，用于承载货物。
吊臂由伸缩杆、平衡臂、起重臂等组成，可根据需要调整吊臂长度和角度。
3、回转机构：回转机构是塔吊的重要部件，用于实现吊臂和货物的左右旋转。
常见的回转机构有齿轮减速器、行星减速器等。
4、升降机构：升降机构是塔吊的关键部件，用于实现塔身的升降和货物的上下运动。
升降机构一般采用电动机、减速器、卷扬机等驱动。
四、操作方法使用塔吊需遵循以下操作步骤：1、安装：根据需要将塔吊安装在合适的位置，并确保基础坚实、水平误差小。
然后依次安装标准节、平衡臂、起重臂等部件。
2、调整：根据需要调整吊臂长度、角度和平衡重量，确保设备处于最佳工作状态。
3、操作：操作人员需经过专业培训并取得操作证书，操作时需严格遵守安全操作规程。
操作前应检查设备各部件是否正常，如发现故障应及时排除。
4、拆卸：使用完成后，需依次拆卸各部件，并妥善保管。
五、注意事项使用塔吊时需要注意以下事项：1、坚持按照操作规程使用，严禁违规操作。
2、避免超载，严格按照最大起重量进行吊装。
3、操作时应保持头脑清醒，严禁酒后操作。
4、操作过程中如遇到问题，应立即停止操作，并及时报告相关负责人。
塔吊使用说明书一、塔吊的介绍塔吊，又被称为塔式起重机，是一种用于在建筑工地进行起重作业的重型机械设备。
它由底座、转台、塔身和起重臂等部分组成。
塔吊在高层建筑的施工过程中扮演着至关重要的角色，能够高效、安全地完成大型物体的吊装任务。
二、安全操作规范1. 操作人员需具备相关的资质和证书，并严格按照操作手册进行操作。
2. 在操作之前，必须检查塔吊的机械系统、电气系统和液压系统的工作状态，确保正常运行。
3. 在操作前，应仔细查看塔吊的公示牌，了解塔吊的额定起重量、最大幅度和起重高度等技术参数，并确保操作不超过其额定范围。
4. 在操作前，应检查周围环境，确认没有人员或障碍物处于危险区域。
在起重作业期间，应设置警戒线，并确保人员不得进入危险区域。
5. 塔吊的吊钩下降速度不得超过指定限制值，在起重过程中要逐渐降低速度，以保证货物的安全。
6. 切勿随意改变塔吊的操作参数，如起重量、幅度等，以免超过塔吊的承载能力。
7. 在恶劣天气条件下，如大风、暴雨等，应停止塔吊的操作，确保安全。
三、塔吊的操作流程1. 启动塔吊前，检查并确认塔吊各系统的工作状态正常。
2. 根据起重物的重量和尺寸，选择合适的配重块并正确安装在塔吊的配重臂上。
3. 操作人员根据需要调整塔吊的幅度和高度参数，并将吊钩降低到所需位置。
4. 在起重过程中，操作人员应根据需要调整塔吊的起重速度和运行方向。
5. 在塔吊操作期间，操作人员应随时观察起重物和周围环境的情况，确保安全。
6. 在起重任务完成后，操作人员应将吊钩提升到安全高度，并关闭塔吊的相应系统。
四、常见故障处理方法1. 如果塔吊出现异常声音或震动，应立即停止操作，并及时通知维修人员进行检修。
2. 如果发现塔吊的电气系统出现故障，应切断电源，并联系专业人员进行维修。
3. 如果塔吊的液压系统发生泄漏，应立即停止使用，并通知维修人员处理。
4. 如果塔吊的起重臂出现异动或与其他部件之间存在松动，应停止操作，并及时维修或更换零部件。
QTZ100(TC6013塔式起重机使用说明书第一章概括QTZ100(TC6013塔式起重机(以下简称起重机是济南建工机械有限企业依据国家标准,开发研制的新式建筑用起重机。
该机为水平臂架,小车变幅,上展转自升式多用途起重机。
其标准臂长为50米,加长臂长可达55米、60米,最大起重量为8吨,额定起重力矩为960千牛.米,最大起重力矩为1000千牛.米。
该机主要特色以下:上部采纳液压顶升来实现增添或减少塔身标准节,使起重机能跟着建筑物高度变化而高升或降低,同时起重机的起重能力不因起重机的高升而降低。
工作速度高,调速性能好,工作安稳,效率高。
起升机构采纳带涡流制动器的电机,电磁离合器换档的三速变速箱,能实现重载低速,轻载高速,最高速度可达。
小车牵引机构的电机拥有三种速度,经过高效率,体积小的行星减速机,使载重小车可分别以每分钟9米、30米、60米的三种速度工作。
展起色构设有液力巧合器,承载能力高,起制动安稳。
工作范围大,工作方式多,合用对象广。
经过改换和增减一些零件及协助装置,起重机可获取独立固定、附着于建筑物爬升等两种工作方式,以知足不一样的使用要求。
附着式的最大起高升度可达160米,附着式起重机可直接安装在建筑物上或建筑物邻近旁的混凝土基础上。
独立固定式的最大起高升度为米。
该起重机拥有50米、55米、60米三种臂长组合,可知足不一样工地的需要。
各样安全装置齐备,各机构均设有制动器,可保证工作安全靠谱。
该起重机设有起高升度限位器,小车变幅限位器,力矩限制器,起重量限制器,展转限位器,小车断绳保护装置等安全装置。
司机室独立侧置,视线好,可带空调设施,给操作者创建了较好的工作环境(需要空调,请用户另订或自备。
整机部署合理,外型雅观。
吊臂采纳刚性双拉杆支承,结构轻盈。
使用方便,维修简单。
用户应供给起重机电源开关Ie≥200A,并应装在起重机底部电源进线一侧距标准节3米的范围之内。
因为该机拥有以上特色,因此它合用于高层饭馆、居民住所、高层工业建筑、大跨度工业厂房以及采纳滑模法施工的高大烟囱及简仓等高塔型建筑物的大型建筑工程中,工作形式见图1-1。
2、中联塔机遵循的主要标准GB5144-94 塔式起重机安全规程GB/T13752-92 塔式起重机设计规范GB/T9462-1999 塔式起重机技术条件GB/T5031-94 塔式起重机性能试验GB/T17806-1999 塔式起重机可靠性试验方法GB/T17807-1999 塔式起重机结构试验方法JG/T5037-93 塔式起重机分类3、中联塔机特点综述中联重科具有五十年的塔机设计经验,是塔机行业技术归口单位和理事长单位,为国内80%的塔机行业厂家转让了技术,多次组织并承担国家攻关项目,主持编写了国家和行业相关技术标准,聚集了行业最优秀的专家,是国内最权威的塔机技术中心。
中联自1995年自行生产塔机以来,经过这么多年的努力,5013、5015、5613、5616、5023、5518、6015-10、6016-8、6020、6517、7030、7035、7052、TCT7032已成系列,其性能参数完全符合市场需要,多年来中大型塔机销量一直雄居国内同类产品的首位。
1997年,在成熟的塔机技术基础上,中联独创性地推出起重、布料两用机,实现一机多用,革命性地拓展了塔机在建设领域的应用范围。
中联塔机,无论是在技术水平,还是在制造质量,在国内都居领先地位,与世界先进水平同步。
中联塔机的技术特点:3.1独有的技术服务中联塔机研究所的电话直接面向客户,可随时提供技术咨询;有非标附着架提供机制;新机可免费提供基础咨询。
以上三项是一般塔机生产厂家无法提供的技术服务,这是中联的技术优势。
3.2强有力的设计采用精确的ADAMS运动分析和I—DEAS有限元分析计算,使塔机每一部位处于合理的受力状态,且具有良好的强度、刚度和抗疲劳性。
在设计过程中,专家对塔机的总体方案及关键部件进行严格把关,专家评审委员会对塔机的总体方案和每一部件进行认真讨论和审定。
中联的弹性设计体系,能在最短的时间内为客户设计并制造出特殊工程所需的特型塔机。
3.3先进的试验手段本公司拥有国内领先的塔机电气、机构实验室。
自行研究、开发的塔机专用电气控制系统及传动机构均按国家及行业相关标准进行可靠性试验,确保本公司的电气控制系统及传动机构先进、安全、可靠。
3.4充分满足用户施工要求的性能参数大距离的附着间距和自由悬高,极大的方便了用户施工;合理的臂头起重量完全符合用户施工的要求(1.3~1.5吨为一罐混凝土的重量、1.8吨为一块大模板的重量。
3.5完备的制造手段本公司拥有的前处理线、精确的专用工装、计算机控制的加工中心、大型落地镗床、大件油漆喷烤中心等先进设备,能保证塔机品质优良。
4、性能TC6015A-10是中国塔机行业技术归口单位——建设部长沙建设机械研究院优化设计,中联重科精心制造,国家建筑城建机械质量监督检验中心严格监督检验,技术性能国内领先,多项指标具有国际先进水平的一种新型上回转、双吊点水平臂架、小车水平变幅的自升式塔式起重机。
4.1整机性能整机性能参数包括公称起重力矩、最大工作幅度、最大起重量、最大工作高度、工作速度等。
这些参数是反映一台塔机的工作能力大小,工作效率高低的重要指标。
具体性能参数附后。
4.2工作机构塔机起升、回转、变幅、行走四大传动机构的性能直接关系到整机性能。
使用时,用户追求的是平稳可靠,而影响塔机平稳的最主要因素是惯性冲击和电流冲击。
“中联”TC6015A-10塔机运用先进技术,较好地解决了这个难题。
4.2.1起升机构TC6015A-10塔机配置10t起升机构。
常规配置的10t起升机构,采用带涡流制动的双速绕线转子特种电机,单速比圆柱齿轮减速器。
相对于其它调速方式,带涡流制动的绕线转子电机可串电阻获取较软的特性,起制动和档位切换较平稳,有慢就位速度(就位档不宜长时间运行,就位准确。
这种调速方式大大减小了惯性冲击,显著提高了电控系统元件的寿命,延长了钢丝绳的寿命,确保起升机构具有较好的平稳性和较长的寿命。
特种电机+单速比圆柱齿轮减速器,构造简单,易维护,可靠性高。
采用折线绳槽的大卷筒技术,解决了钢丝绳排列容易乱绳的难题。
根据用户需求,10t起升机构还可采用变频无级调速控制,工作极为平稳,极大地改善了运行平稳性,提高就位准确度,对电网无冲击,操作简便轻巧。
4.2.2回转机构回转机构是塔机惯性冲击影响最直接的传动机构,臂架越长,影响越突出。
传统的有级调速机构无法解决这一难题,导致整机扭摆冲击大,电机断电后臂架溜车时间长,就位很困难,回转减速机容易损坏。
中联独特的变频无级调速回转机构,在国际上率先作为常规配置。
采用具有自主知识产权的回转涡流控制器,配合变频调速,起制动极其平稳,就位迅速准确,在国内外首屈一指。
4.2.3小车变幅机构小车变幅机构是影响重物就位的一个重要机构,TC6015A-10采用变频无级调速变幅机构,速度为0~55m/min,调速范围大,大大减小了运行冲击,提高了操作的平稳性,同时也提高了工作效率。
4.2.4行走机构该行走机构为行星减速机传动的变频无级调速方式,速度为0~25m/min,平稳无冲动。
电机直联行星减速机,再直联行走轮,构造简单轻巧,自重轻,体积小,外观美观,可靠性极高。
4.3电气控制系统采用PLC控制,提高了可靠性和安全性。
PLC(可编程序控制器作为主控单元,减少了逻辑控制的元器件数量,大幅度降低了控制系统的故障率,提高可靠性。
该系统对三大机构进行集中控制,并收集各种安全限位信号集中进行复杂的逻辑处理,优化各机构的动作,这样就可以有效地避免误操作,并能自动诊断电气故障,给出相应的声光报警。
关键元件采用国外名牌产品是中联塔机可靠性高的关键。
如法国施耐得公司的接触器和断路器,日本三菱的可编程控制器PLC,日本安川变频器等,这些元器件都具有较好的过载能力和稳定的性能。
一般来说,电气故障占塔机使用中故障总数的70%以上,然而,“中联”塔机相对故障较少,这主要得宜于电气系统设计先进、特种电机参数选择合理、冲击小、名牌元器件,再加上用户正确的使用。
4.4安全保护等装置中联”塔机除了采用GB5144塔机安全规程标准要求的安全装置(如力矩限制器,起重量限制器,高度限制器,回转限制器,幅度限制器和风速仪等外,还采用了许多先进的或中联重科独创的装置,确保塔机安全、使用方便。
如:自动变换倍率装置,独有的变幅钢丝绳双重张紧装置,引进标准节防脱装置,回转塔身与起重臂、平衡臂根部连接采用快速接头等。
3.5结构通过采用优化设计、计算机辅助(CAD设计、三维Pro/E设计、模块化设计和制造、机电一体化设计、人机工程设计、Ideas和Adams工程分析等多项先进技术与手段,使“中联”塔机钢结构具有极好的的强度、刚度、抗疲劳破坏能力和良好的综合性能。
“中联”TC6015A-10塔身标准节主弦杆和腹杆均采用特制方钢管,外形美观,力学性能好,比采用无缝钢管和角钢拼方的方案更为合理,简化了焊接工艺,可靠性好;方钢管结构风阻较小,刚度好,有利于减小整机载荷,提高稳定性;采用混合气体保护焊,使焊接质量更有保障,焊缝更美观。
5、中联塔机应用的部份专利技术塔式起重机回转无级调速装置专利号:95238241.5塔式起重机钢丝绳防垂装置专利号:98231924.X自升式内爬顶升系统专利号:01213540.2自升式内爬顶升系统专利号:01213541.06、主要技术参数6.1起重特性6.2起重特性30m臂起重性能特性35m臂起重性能特性40m臂起重性能特性45m臂起重性能特性50m臂起重性能特性55m臂起重性能特性60m臂起重性能特性7、传动机构配置表功率（kW） ZD52 行走机构电动机转速（r/min）制动力矩（N.m）减速机车轮直径 (mm 电动机液压泵站顶升机构顶升油缸功率 (kW 转速 (r/min 流量(l/min 工作压力(MPa 缸/杆直径 (mm 行程 Travel（mm）最大顶升力(t 顶升速度(m/min 回转支承直径(mm 传动比2×5.2 2800(50Hz 8.5/32 140.21 φ 400 7.5 1440 11.25 31.5 160/110 1600 63 0.58 1400 8、电气系统配置表序号 1 2 3 4 5 6 7 8 器件名称可编程控制器变频器变频器变频器接触器中间继电器断路器联动台产品中代号 PC US UV DINV KH KA QF WCN38B 器件品牌日本三菱日本安川日本安川日本安川法国施耐德日本欧姆龙法国施耐德国内定做服务对象整机回转机构变幅机构行走机构起升机构整机整机整机 1 1 1 总用量/台 9、中联塔机随机文件清单序号 1 2 3 4 5 使用说明书电控使用说明书平衡重图基础图压重图名称数量 1 1 1 1 1 备注含塔机电气原理图和塔机电气接线图配置行走底架时提供 1110、备件清单（本备件可加价选配，序号栏中加“*”者为易损件） 10.1 传动机构序号 1* 2 3 4* 5* 6 7 8* 9 10 代号φ 315 MLL8-I-φ 315-ZA70×112 （18）/ZA60×112（18） MT8B 16 DXZ-4/7 NL4-(YA38× 97(10/ (YA35× 152(10 BP55-5 DXZ-4/F（i=660） 9.3 DZJ-80 DXZ-4/3 ZDA52-4 GB/T288-1994 LX10-21 联轴器名称制动器摩擦片安装部位总用量/台 2 1 梅花弹性体 QE1080D 钢丝绳多功能限位器齿形弹性联轴器小齿轮多功能限位器钢丝绳电磁制动器多功能限位器行走轮轴承 53520 行程开关 ZD52 BP55 1 根据塔机高度配置 1 1 1 1 1 100+62(m 1 1 8 16 4 11 12 13 14 15* HPW55B 10.2 电控系统序号 1 2 3 4 5 6 名称总断路器泻流二极管整流二极管指标灯欠电流继电器接触器产品中代号 QF V V HL 、 HM KAE KH 品牌法国施耐德国产国产进口国产法国施耐德服务对象总用量/台整机整机整机整机整机起升 2 2 2+2 1 10.3 载重小车、吊钩序号 1 2 3* 5 6 7 8 9 HL-400 FXC08B-12 FXC08B-14 GB/T276-1994 GB/T276-1994 GB/T276-1994 GB/T301-1995 FDG08A.02.7-4 代号滑轮名称滚轮侧滚轮轴承 6212-Z 轴承 6210-Z 轴承 6004-Z 轴承 8313 吊钩安装部位吊钩组、载重小车和塔顶载重小车载重小车 HL-400 滑轮用载重小车滚轮用载重小车侧滚轮用吊钩横梁用吊钩组总用量/台 8 4 4 16 8 8 1 1 1210.4 其它序号 1 2 3 4 5 代号 TC5613A.05-13 D4MC-5000 （日本欧姆龙）TWL10 1600 行程 LSHF36 缓冲块行程开关名称安装部位起重臂力矩限制器回转塔身顶升机构塔身总用量/台 4 3 1 1 216 套起重量限制器顶升油缸密封件包高强度螺栓 13。
