冷却塔.技术手册1

冷却塔技术规格书1.一般要求1.1.功率必须是在最大的设计室外湿球温度下能满足制冷系统于全负荷时所需的散热要求。

1.2.在选择冷却塔时须注意有关当地环保局所订定的噪音水平要求。

冷却塔无论在独自运行或与其它设备同时运行时必须不能超过允许的噪音水平（具体要求详见设备清单参数要求）。

冷却塔出风口需要配置由生产厂提供的消声筒。

1.3.有关设备，无论在运送，储存及安装期间应采取正确的保护措施，以确保设备在任何情况下不受破损。

1.4.须提供所有为运送及安装冷却塔所需的配备和附件，包括钢制设备基础。

1.5.为防止冷却塔内之金属部件发生锈蚀和不同金属连接所产生的电化锈蚀，须提供适当的防锈蚀的物料和安装方法包括不同金属连接的隔离。

1.6.冷却塔供货商需提供冷却塔的隔振设施的选型报告。

隔振装置须在任何正常操作状态下尤其是在转动机件的最低转速时都可提供足够的隔振效果。

隔振器必须在任何使用情况下不能与所承托的设备或支架的自然振动频率产生共振反应。

1.7.质量保证a)冷却塔应由认可生产冷却塔的厂家制造。

厂家必须具有生产及安装同类型设备的经验，且其所生产安装的设备必须为常规定型产品并具有五年或以上成功运行的记录。

b)冷却塔的性能须具经由美国冷却塔协会(CTI)按所指定的标准STD-201进行测试后所发出的合格证明文件。

如未能出具有关文件时,则须要求聘请一个独立认可的测检中心按照美国冷却塔协会(CTI)所订定的现场测试标准ATC-105进行现场测试,而有关冷却塔的质量保证包括但不限于设计、物料和安装工艺等之保证期须延长最少在交付使用后五年。

c)冷却塔的外壳应附有原厂的标志牌，标注有关厂家的名称、设备类型、机组的编号、制造日期及其它有关的技术数据。

d)系统设计、系统之各项指标、系统设备、材料及工艺均须符合本章内所标注的规范/标准‚或其它与该标准要求相符的中国或国际认可的规范/标准。

1.8.资料呈申a)提供完整的产品技术说明书、选型计算书、安装施工详图及制造厂商提供的所有技术资料，这些资料包括但不限于如下各项：第 1 页共 4 页1.提交显示设备的尺寸、重量、接管安排、安装固定细节等的平面、立面及剖面图,供电系统及控制系统的接线，流程图；2.提交由冷却塔厂家提供的技术数据，包括显示有关冷却塔的总耗电量、电动机功率、电气特性、电加热器功率、操作重量、操作程序、安装和调试步骤等；3.提交由冷却塔厂家按认可的测试方法所进行的冷却塔噪音水平测试报告；4.提交噪音计算，以确保所采取的消音措施在有关冷却塔组于不同的操作环境下所产生的噪音不会超越所订定的噪音要求；5.提交气流组织分析：确保在本项目冷却塔的布置格局不会产生湿空气的回流和干扰。

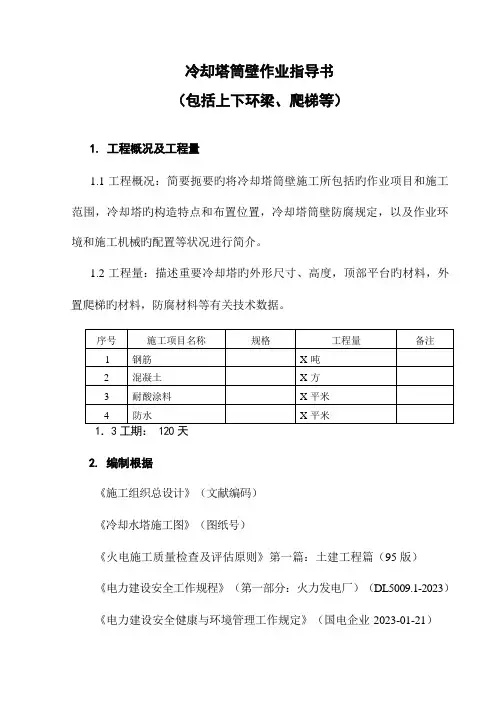

1.1 工程概况：简要扼要旳将冷却塔筒壁施工所包括旳作业项目和施工范围，冷却塔旳构造特点和布置位置，冷却塔筒壁防腐规定，以及作业环境和施工机械旳配置等状况进行简介。

1.2 工程量：描述重要冷却塔旳外形尺寸、高度，顶部平台旳材料，外置爬梯旳材料，防腐材料等有关技术数据。

1．3 工期： 120 天《施工组织总设计》（文献编码）《冷却水塔施工图》（图纸号）《火电施工质量检查及评估原则》第一篇：土建工程篇（95 版）《电力建设安全工作规程》（第一部分：火力发电厂）（DL5009.1-2023）《电力建设安全健康与环境管理工作规定》（国电企业2023-01-21）《天津电力建设企业质量管理手册》（TJF001-2023）《天津电力建设企业职业安全卫生和环境程序文献》（版次：2023）3．1 技术准备3．1．1 完毕冷却水塔施工图纸会审，经设计交底后，编写有针对性旳作业指导书并报监理审批完；将分包队伍旳资格材料报监理审批完。

3．1．2 根据混凝土设计强度等级和外加剂进行混凝土试配，确定混凝土配合比；混凝土旳配合比申请单和配合比告知单报监理审查，混凝土浇灌告知单报监理签认。

3．1．3 完毕对施工人员进行施工程序，施工工艺，质量原则，施工危险原因和环境原因辩识及控制措施等方面内容旳交底工作。

3.2 作业人员(配置、资格、职责)(表格)3．3．1 仪器、仪表3．3．2 施工机械、机具施工机械、机具进行检修，保证运转良好；做好易损、易坏件旳备品工作；机械、机具有关旳负荷试验、计量鉴定证书、使用证、能力鉴定等资料报监理立案，备查。

3．4 材料和设备3．4．1 根据施工图做出钢筋、水泥、砂、石、外加剂等材料旳预算，并将材料购置齐全，经监理见证取样、复试合格后方可使用。

3．4．2 准备齐施工用旳钢板、角钢、模板、脚手管、扣件、U型卡、方木等。

3．4．3 将施工用旳对拉螺栓、水泥砂浆垫块、木块提前加工好。

3．4．4 准备混凝土测温需埋设旳测温导线和测温仪，混凝土养护用旳厚麻袋、苫布、胶皮管等。

冷却塔操作规程
标题：冷却塔操作规程
引言概述：冷却塔是工业生产中常见的设备，用于降低水温并保持设备正常运行。

正确的操作规程对保证冷却塔的正常运行和延长设备寿命至关重要。

下面将详细介绍冷却塔的操作规程。

一、冷却塔操作前的准备
1.1 确保冷却塔周围通风良好，避免影响冷却效果。

1.2 检查冷却塔的水位，确保水位在正常范围内。

1.3 检查冷却塔的进水和排水管道是否畅通。

二、启动冷却塔
2.1 打开冷却塔的电源开关，确保设备正常供电。

2.2 启动冷却塔的风扇，确保空气流通。

2.3 打开冷却塔的进水阀门，让水流入冷却塔。

三、调节冷却塔运行参数
3.1 根据实际情况调节冷却塔的风扇转速，确保散热效果良好。

3.2 定期检查冷却塔的水位，保持在正常范围内。

3.3 根据水质情况添加合适的防腐剂和杀菌剂，防止水质污染。

四、监控冷却塔运行状态
4.1 定期检查冷却塔的风扇和水泵是否正常运行。

4.2 注意观察冷却塔的水温和水位，及时调整操作参数。

4.3 定期清洗冷却塔的填料和冷却水管道，保持设备清洁。

五、住手冷却塔运行
5.1 关闭冷却塔的进水阀门，住手水流入冷却塔。

5.2 关闭冷却塔的风扇和水泵，住手设备运行。

5.3 定期对冷却塔进行维护保养，延长设备使用寿命。

结语：冷却塔的正确操作规程对保证设备正常运行和延长设备寿命至关重要。

惟独严格按照操作规程进行操作，才干保证冷却塔的高效运行和稳定性能。

希翼以上介绍的冷却塔操作规程能对您有所匡助。

冷却塔使用维护说明书一、引言冷却塔是工业设备中常见的散热装置之一，主要用于保持或降低机械设备或工艺过程的温度。

为了确保冷却塔的正常运行和持续高效的散热效果，本文档旨在为用户提供冷却塔的使用维护说明，以帮助用户正确操作和维护冷却塔，并延长其使用寿命。

二、安全操作1. 请在使用冷却塔之前，确保使用人员已经受到相应的操作培训，并了解冷却塔的工作原理和安全操作规程。

2. 在操作冷却塔时，请确保人员穿着适当的防护装备，包括安全帽、防护眼镜、耳塞等。

3. 使用冷却塔时，请注意周围的安全环境，避免塔身上或周围有障碍物，确保冷却塔的正常运行和散热效果。

4. 在进行冷却塔的维护和清洁时，请务必关闭电源，并且等待冷却塔完全停止运行后再进行操作。

5. 如有紧急情况或操作失误导致冷却塔出现异常，请立即关闭电源，并寻求专业人员的帮助。

三、冷却塔的日常维护1. 清洁维护：- 定期清洗冷却塔的外表面和周围环境，防止积尘和杂物影响散热效果。

- 定期清理冷却塔内部的污垢和积水，避免堵塞和杂质对冷却效果的影响。

- 定期检查和清洁冷却塔的风扇叶片和风扇马达，确保其正常运转和散热效果。

- 清理冷却塔的水箱和水泵，保证水的流通畅通和冷却效果。

2. 水质管理：- 定期检测和调节冷却塔的水质，并进行相应的处理和调整。

避免水质问题导致冷却效果下降或设备受损。

- 注意检查和清理冷却塔的过滤器、喷头等附属设备，防止堵塞和杂质对冷却效果的影响。

3. 电气维护：- 定期检查和清洁冷却塔的电气设备，确保电路安全可靠。

- 定期检查和保养冷却塔的控制系统，确保其操作正常和故障排除能力。

四、故障处理1. 常见故障及处理方法：- 冷却塔未启动：检查电源是否正常接通，检查电路及电气元件是否损坏，排除故障后重新启动。

- 冷却塔散热效果下降：检查是否存在水质问题，清洁冷却塔内部的污垢，调节冷却塔的水流量和风扇运转速度。

2. 遇到复杂故障时，请及时关闭电源，并咨询专业的维修人员进行处理，切勿擅自维修以免造成更大损失。

冷却塔技术参数样本冷却塔是用于降低水温度的设备，通常应用于工业生产中，特别是发电厂、化工厂、冶金厂等场所。

下面是一个冷却塔的技术参数样本，包括其主要参数及功能说明。

1.冷却塔类型：属于湿式冷却塔，通过将水与空气接触来实现冷却效果。

2.冷却塔形式：方形冷却塔，通常由钢结构和填料组成。

3.冷却塔尺寸：长宽高分别为10米、10米、15米。

5.冷却塔水循环量：设计循环水量为2000立方米/小时。

6.冷却塔填料：采用PP或PVC填料，具有良好的热交换效果和阻力特性。

7.冷却塔喷淋系统：采用喷淋头，将水均匀喷洒在填料上，以增加与空气的接触面积。

8.冷却塔风机：采用离心风机，风机直径为2米，功率为30千瓦。

9.冷却塔水泵：采用离心泵，泵流量为1000立方米/小时，泵扬程为20米。

10.冷却塔控制系统：采用自动控制系统，可监测冷却塔的温度、水位、压力等参数，并根据设定值进行调节。

11.冷却塔材质：钢结构采用碳钢材质，耐腐蚀填料采用PP或PVC材质。

12.冷却塔散热效果：冷却塔通过增大冷却水与空气的接触面积，将水中的热量传递给空气，并通过风扇将热空气排出，从而实现水的冷却效果。

13.冷却塔节能效果：冷却塔采用了先进的填料和喷淋系统，能够提高热交换效率，减少能耗。

14.冷却塔安全性能：冷却塔配备了液位传感器、温度传感器、压力传感器等安全设备，能够及时监测并报警，确保设备运行安全可靠。

15.冷却塔运行维护：冷却塔需要定期清洗和维护，以保证正常的运行和散热效果。

以上是一个冷却塔的技术参数样本，这些参数对于选择和设计冷却塔具有重要意义。

在实际应用中，还需要根据具体的工艺要求和环境条件进行调整和优化。

/Marley MH闭式冷却塔/工程数据与规范Marley /MH闭式冷却塔/ 内容目录工程数据示图—单面进风型号6示图 — 双面进风型号7支撑8防冻9水质10规范 / 基本配置基本配置11热力性能11性能保证11盘管12设计负荷12结构部分12机械设备13填料、百叶和除水器14配水盆14外壳、风扇甲板和风扇罩14检修通道15集水盆15规范 / 选项不锈钢选项不锈钢集水盆16不锈钢配水盆16全不锈钢闭式冷却塔17不锈钢盘管17便利与安全选项扶手和爬梯17配水盆检修平台18爬梯延伸部18梯子护笼18检修门平台18进风室走道19内部机械设备检修平台19控制选项控制系统19振动开关20水盆加热器20变速驱动器21其他各种选项挡风百叶21齿轮驱动装置22外置马达2222高效马达高温填料23进风口滤网23Marley MH 闭式冷却塔是市场上最高效的系统，是您应用于工业和暖通空调上的最佳选择。

将冷媒置于一个干净的封闭回路中，将冷却塔和热交换器的功能集于一个系统，这些都带来优越的运行性能且便于维护。

本手册的规范介绍部分不仅用相关语言描述出一个适用的MH 闭式冷却塔，而且明确了为何某些项目和特点至关重要，需要具体说明的原因，旨在满足客户的要求。

11 页至22 页的左栏文字介绍各种规范，右栏文字则对主题内容加以注释和评价。

11 页至15 页的文字说明了购置一台基本的闭式冷却塔的情况，即它具备规定的热力性能，但缺少提升运行与维护性能的各种附件，而这些附件正是那些系统（闭式冷却塔只是其中一部分）后续操作负责人员所需要的。

同时还有标准材料，这些材料已经测试和试验证明在正常运行条件下具备令人满意的使用寿命。

16 页至22 页的文字介绍那些添加的零部件和材料，可根据用户的要求订制闭式冷却塔。

Marley /MH闭式冷却塔/ 5检修门泵侧面立面图进风口面立面图侧面立面图进风口面立面图这一数据仅用于初期规划平面图。

可向您的 Marley 销售代理索取当前图样。

冷却塔工程安全技术指导书冷却塔工程安全技术指导书冷却塔是工业生产中常见的一种设备，作用是将热水冷却后重复循环使用，节约水资源，同时还能对热烟气进行冷却净化。

然而，在使用冷却塔的过程中，由于操作不当或者设备本身的问题，难免会发生意外事故，造成损失甚至丧失人命。

因此，编制一份冷却塔工程安全技术指导书是非常必要的。

1.前期准备在进行冷却塔工程之前，必须进行审批手续并明确工程建设责任人和监理人。

在选址时，需注意离水源、离污染源、离其他危险设备的距离，为后期使用和维护创造条件。

2.施工安全（1）人员安全：要控制现场作业人员数量，进行密闭作业时需设立呼吸系统、安排应急人员待命。

（2）材料安全：选用符合行业标准的材料，按照材料质量进行材料记录，对于剩余部分进行规范化存放，防止沉降损坏、受潮等。

（3）作业难度大时，进行措施策划，制定详细施工方案，并进行详细预算。

对于带架或支护杆，需进行细致设计。

（4）提前了解当地气象情况，对特殊天气采取措施，保证安全施工。

3.安全监测（1）设备运行前要进行状态监测，保证机械设备正常运转。

（2）检验测量仪器，保证测量数据的准确性。

避免产生误报等问题。

（3）进行安全保障措施的监测，如防风格栅保障、设备的固定等。

4.操作规范（1）设备操作：设备操作人员必须接受专业培训，在掌握操作规程的基础上，才可操作设备，否则可能发生误操作事故。

（2）设备检查：定期进行设备的安全检查和保养，如设备内杂物的清理，设备功能的测试，设施是否设有逃生通道等，将问题处理前记录在《设备运行日报》中。

（3）安全隐患排除：发现问题时，主动排除，禁止漏报、瞒报、欺人等事件。

（4）指导书的完善：在设备运行的过程中，及时总结、修改操作规程，完善操作手册，以保证设备正常运行，最大程度地保证了设备安全和工序安全。

5.事故应急处理（1）设立应急处置队伍，演练应急处置方案。

（2）对于设备发生故障或事故，及时采取措施并报告相关行政部门，保护现场工作人员的生命安全与财产安全。

一、安装要求
1.冷却塔安装位置与建筑物应有一定的距离，避免建筑物挡风，影响冷效。

圆塔多塔并列
布置时，塔间距不小于塔体半径，方塔可以并列组合。

2.冷却塔不应安装于车间内、锅炉房等有热量产生或尘土飞扬的地方。

3.
1.
2.
3.
4.
5.
6.
时关闭喷淋管阀门，冬天需要化冰时打开喷淋管阀门，调整到水量四周均匀即可。

7.打开电机，观察运转情况，电机电流不能超出额定电流，如有不符，调整叶片的角度。

如额定电流超出，应通知厂家处理，不能继续运转。

8.保证进塔水的干净，冷却塔的水质要求浑浊度小于50PPM，否则需水质处理。

日常使用
应做好系统的水密工作。

9.塔体上不准使用电、气焊，动火时必须做好防火措施。

三、维护
1.冷却塔每年进行一次全面检查和维修，如使用工况特别恶劣，应缩短检修周期。

2.电机保养按电机常规进行。

减速器应设专人检修，定期观察运行情况和油位，及时加油
（HL-30号齿轮油SY-1103-77，HL57-28号双曲线齿轮油SY-1102-77）半年加一次。

试
3.
4.
5.
6.
7.
8.冷却塔作为一种重要设备，使用中应有专人管理，经常观察工作情况，及时排除异常情
况。

冷
却
塔
安装使用。

冷却塔技术要求技术要求1.1标准与规范供货商所提供的冷却塔设备满足如下标准和国家现行规范标准（如下述内容不是最新版本，执行最新版本。

）1）《玻璃纤维增强塑料冷却塔第一部分：中小型玻璃纤维增强塑料冷却塔》GB7190.1-19972）《玻璃纤维增强塑料（玻璃钢）用液体不饱和聚酯树脂》GB/T8237 3）《声环境质量标准》GB3096-20084）《工业循环冷却水处理设计规范》 GB50050-955）《冷却塔塑料淋水填料技术规定》 NDGJ88-896）《玻璃纤维增强塑料燃烧性能试验方法氧指数法》（GB/T8924-88）;7）《玻璃纤维增强塑料弯曲性能试验方法》（GB/T1449-83）;8）《玻璃纤维增强塑料树脂含量试验方法》（GB/T2577-89）;9）《纤维增强塑料树脂不可溶分含量试验方法》（GB/T2576-89）;10）《纤维增强塑料巴氏（巴柯尔）硬度试验方法》（GB/T3854-83）;11）《玻璃纤维增强塑料（玻璃钢）用液体不饱和聚酯树脂》（GB/T8237-87）;12）《中碱玻璃纤维无捻粗纱》（JC/T278-94）;13）《采暖通风与空气调节设备噪声声功率级的测定 ----工程法》（GB9068。

14）《低压成套开关设备》GB7251.1-9715）《低压开关设备和控制设备》B/TG 1404816）《低压电器外壳防护等级》GB4942.4-9317）《电磁辐射标准》IEC1000系列1.2定义1)“冷却塔”是指可将水冷却的一种装置。

水在其与流过的空气进行热交换、质交换，致使水温下降。

冷却塔的主要功能是对冷水机组的冷却水进行降温处理，即使冷却水在塔内与空气进行热湿交换而得到降温，从而将冷水机组通过冷冻水循环、机组内部制冷剂循环、冷却水循环而吸收的热量转移至室外空气中。

从冷水机组冷凝器出来的冷却水，送至冷却塔进水口，经过布水器，流过冷却塔内部的填料层，与室外空气进行热湿交换，然后在集水盘中汇集，通过水管及冷却水泵的增压，进入冷水机组冷凝器，与冷水机组压缩机出的制冷剂进行热交换，然后重复上述循环。
