最新建筑电气基本知识

建筑施工电气安全基本常识（1）建筑施工现场的电工、电焊工属于特殊作业工种，必须经有关部门技能培训考核合格后，持操作证上岗，无证人员不得从事电气设备及电气线路的安装、维修和拆除。

（2）不准在宿舍工棚、仓库、办公室内用电饭煲、电水壶、电炉、电热杯等烧小灶，如需使用应由管理部门指定地点，严禁使用电炉。

（3）不准在宿舍内乱拉乱接电源，非专职电工不准乱接或更换熔丝，不准以其他金属丝代替熔丝（保险丝）。

（4）严禁在电线上晾衣服或其他东西。

（5）不准在高压线下方搭设临建、堆放材料和进行施工作业；在高压线一侧作业时，必须保持6m以上的水平距离，达不到上述距离时，必须采取隔离防护措施。

（6）搬扛较长的金属物体，如钢筋、钢管等材料时，不要碰触到电线。

（7）在临近输电线路的建筑物上作业时，不能随便往下扔金属类杂物；更不能触摸、拉动电线或电线接触钢丝和电杆的拉线。

（8）移动金属梯子和操作平台时，要观察高处输电线路与移动物体的距离，确认有足够的安全距离，再进行作业。

（9）在地面或楼面上运送材料时，不要踏在电线上；停放手推车、堆放钢模板、跳板、钢筋时不要压在电线上。

（10）在移动有电源线的机械设备，如电焊机、水泵、小型木工机械等，必须先切断电源，不能带电搬动。

（11）当发现电线坠地或设备漏电时，切不可随意跑动或触摸金属物体，并保持10m以上距离。

二、安全电压1．安全电压是指50V以下特定电源供电的电压系列安全电压是为防止触电事故而采用的50V以下特定电源供电的电压系列，分为42V、36V、24V、12V和6V五个等级，根据不同的作业条件，选用不同的安全电压等级。

2．特殊场所必须采用安全电压照明供电以下特殊场所必须采用安全电压照明供电：（1）使用行灯，必须采用小于等于36V的安全电压供电。

（2）隧道、人防工程、有高温、导电灰尘或距离地面高度低于2.4m的照明等场所，电源电压应不大于36V。

（3）在潮湿和易触及带电体场所的照明电源电压，应不大于24V。

建筑设计电气基础知识点建筑设计过程中，电气工程是一个重要的组成部分，它涉及到供电系统、线路布置、安全用电和照明等方面。

在本文中，将介绍一些建筑设计电气方面的基础知识。

1. 供电系统供电系统是建筑物正常运转所必需的基础设施之一。

通常使用的供电系统包括市电供电系统和备用发电机组供电系统。

市电供电系统通过电源变压器将高压电转换为建筑物需要的低压电。

备用发电机组供电系统主要用于紧急情况下的电力保障，如停电时的应急用电。

2. 线路布置在建筑物的电气设计中，线路的布置是至关重要的。

电气线路主要包括配电线路和照明线路。

配电线路用于将市电供电系统或备用发电机组供电系统的电力输送到建筑物各个用电设备。

照明线路则是为了满足建筑物内外照明的需求，通常包括室内照明和室外照明两部分。

3. 安全用电安全用电是建筑电气设计中不可忽视的一部分。

为了保证人员的安全，应合理设置接地系统和漏电保护器。

接地系统用于将电气设备的金属外壳与地面连接，形成一条安全漏电回路，以便将漏电电流及时导入地下，避免触电事故的发生。

漏电保护器可以监测漏电情况，一旦出现漏电现象，就会迅速切断电源，确保使用者的安全。

4. 照明设计照明设计是建筑设计中的一项重要内容，它不仅仅是为了提供光源，更应注重照明效果和能源节约。

在建筑物的照明设计中，可以采用光线的天然采光和人工照明的结合方式，通过合理设置窗户、天窗和灯具，达到舒适明亮的照明效果。

此外，还可以采用节能照明设备，如LED灯具，以降低能耗并延长使用寿命。

5. 防雷设计建筑物的防雷设计是电气工程中至关重要的一环。

建筑物通常会安装避雷针以及接闪器等装置，用来引导雷电放电，并将其安全地导入地下，以防止雷击导致的电器设备损坏和人身安全事故。

6. 烟雾报警系统烟雾报警系统在建筑设计中也扮演着重要的角色。

它可以及时检测到建筑物内烟雾浓度的变化，并通过声光报警装置发出警示，以便及时疏散人员，避免火灾的发生和蔓延。

7. 安全电源设计在一些对电力供应要求较高的场所，如医院、实验室等，安全电源设计是必不可少的。

目录一建筑电气工程图基本知识 (2)（一）、建筑电气工程施工图概念 (2)（二）、建筑电气工程图的类别 (2)（三）、建筑电气工程施工图的组成 (3)二电气工程图的识读 (3)（一）、常用的文字符号及图形符号 (3)（二）、读图的方法和步骤 (4)（一）、模拟项目图纸组成 (18)（二）、电力系统的组成 (18)（三）、总干线 (18)（四）、配电系统识读 (18)（五）、平面图 (19)一建筑电气工程图基本知识（一）、建筑电气工程施工图概念建筑电气工程施工图，是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。

电气工程图的特点（1）建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。

（2）建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来，构成一个整体，导线可长可短能比较方便的表达较远的空间距离。

（3）电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，通常用图形符号来表示，线路中的长度是用规定的线路的图形符号按比例绘制。

（二）、建筑电气工程图的类别1、系统图：用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来，主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。

系统图包括供配电系统图（强电系统图）、弱电系统图。

供配电系统图（强电系统图）是表示供电方式、供电回路、电压等级及进户方式；标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。

强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。

弱电系统图是表示元器件的连接关系。

包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。

2、平面图：是用设备、器具的图形符号和敷设的导线（电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。

建筑电器设计基础知识点建筑电器设计是指对建筑物内电气系统的规划、设计和施工的过程。

它在建筑物的正常运行和生活质量方面起着至关重要的作用。

本文将介绍建筑电器设计的基础知识点，包括电气负荷计算、线路设计、安全保护措施等内容。

一、电气负荷计算1. 动力负荷：指建筑物电气设备和机器设备的需求电量。

根据建筑物的使用功能和设备的功率需求，计算出各个用电设备的功率，并累加得到动力负荷。

2. 照明负荷：指建筑物内照明所需的电量。

根据建筑物内各个区域的照明需求和灯具的功率要求，计算出照明负荷。

3. 空调负荷：指建筑物内空调系统所需的电量。

根据建筑物的使用类型、面积和设计温度差等因素，计算出空调负荷。

二、线路设计1. 主配电系统：主要包括配电房、配电盘、主干线和分支线等组成。

在设计主配电系统时，需考虑电气负荷的合理分配和回路的可靠性。

2. 照明系统：涵盖了建筑物内各个区域的照明设备和配电线路。

在设计照明系统时，需根据照明负荷和照明效果要求选择适当的照明设备，并设计合理的布线方案。

3. 动力系统：主要用于供电建筑物内的动力设备和机器设备。

在设计动力系统时，需确保电源能够满足各个设备的功率需求，并采取适当的保护措施。

三、安全保护措施1. 过载保护：通过选择合适的保险丝或断路器，以保护电线和设备免受过载电流的损害。

2. 短路保护：通过安装熔断器或断路器，以防止电路发生短路故障时产生危险。

3. 接地保护：确保建筑物内所有电气设备都接地，以减少电流通过人体时造成的触电危险。

4. 漏电保护：通过安装漏电保护器，以监测电流是否有绕过正常路径而流向地线的情况，并在发现异常时切断电源。

5. 火灾报警系统：建筑物内应安装火灾报警系统，及时监测火灾并发出警报，以确保人员安全和财产的保护。

总结：建筑电器设计的基础知识点包括电气负荷计算、线路设计和安全保护措施等内容。

在设计过程中，要根据建筑物的使用功能和设备要求来确定负荷需求，并确保电力系统的可靠性和安全性。

建筑电气基础知识建筑电气是现代建筑中不可或缺的一部分，它为建筑提供了电力供应、照明、通信和安全保障等重要功能。

在这篇文章中，我将带你了解一些关于建筑电气的基础知识，让你对这个领域有一个初步的了解。

1. 电气系统的基本构成建筑电气系统由多个部分组成，包括主要供电设备、电源配电装置、室内照明和插座电路、安全设备等。

主要供电设备通常是变压器和发电机，它们负责将电力从电网传输到建筑内部。

电源配电装置负责将电力分配到各个需要的地方，如照明和插座电路。

安全设备包括漏电保护器和烟雾探测器，用于保障电气系统的安全。

2. 照明系统照明是建筑电气系统中最常见、最重要的部分。

它负责为建筑提供良好的照明效果，使人们在室内或室外工作、生活时有足够的光线。

照明系统包括室内照明和室外照明两个方面。

室内照明通常采用各种各样的灯具，如白炽灯、荧光灯、LED 灯等。

室外照明主要用于道路、广场和建筑外墙等场所，提供夜间导航和安全照明。

3. 插座电路插座电路是建筑电气系统中为电器设备提供电力的重要组成部分。

它们通常被安装在室内的墙壁上，使人们可以随时插拔电器设备。

插座电路应该符合国家电气安全标准，以确保使用电器设备的安全性。

此外，插座电路还应根据不同的用途进行划分，如照明插座、家庭电器插座和特殊设备插座等。

4. 通信系统通信系统在现代建筑中起着至关重要的作用。

它包括电话、网络和视频监控等设备，用于人们之间的交流和信息传递。

建筑通信系统的设计和布线应该考虑到各种通信设备的需求，并遵循相关通信标准。

通信设备的安装和维护也需要专业的技术和知识。

5. 安全保障系统安全保障系统是建筑电气系统中的一个重要方面，它负责保护建筑物和居民的安全。

常见的安全保障设备包括烟雾探测器、火警报警器、门禁系统和闭路电视监控系统等。

这些设备在建筑中的安装和维护要符合相关的安全规范和法律法规，以确保其正常运行和有效性。

总结建筑电气是现代建筑中不可或缺的一部分，它为建筑提供了电力供应、照明、通信和安全保障等重要功能。

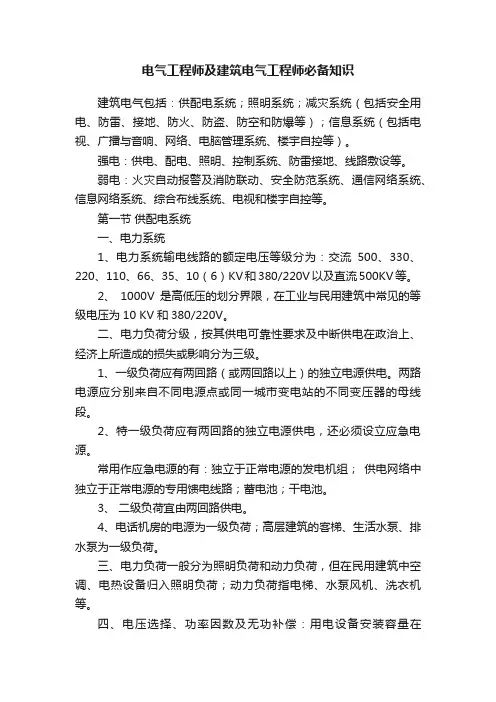

电气工程师及建筑电气工程师必备知识建筑电气包括：供配电系统；照明系统；减灾系统（包括安全用电、防雷、接地、防火、防盗、防空和防爆等）；信息系统（包括电视、广播与音响、网络、电脑管理系统、楼宇自控等）。

强电：供电、配电、照明、控制系统、防雷接地、线路敷设等。

弱电：火灾自动报警及消防联动、安全防范系统、通信网络系统、信息网络系统、综合布线系统、电视和楼宇自控等。

第一节供配电系统一、电力系统1、电力系统输电线路的额定电压等级分为：交流500、330、220、110、66、35、10（6）KV和380/220V以及直流500KV等。

2、1000V是高低压的划分界限，在工业与民用建筑中常见的等级电压为10 KV和380/220V。

二、电力负荷分级，按其供电可靠性要求及中断供电在政治上、经济上所造成的损失或影响分为三级。

1、一级负荷应有两回路（或两回路以上）的独立电源供电。

两路电源应分别来自不同电源点或同一城市变电站的不同变压器的母线段。

2、特一级负荷应有两回路的独立电源供电，还必须设立应急电源。

常用作应急电源的有：独立于正常电源的发电机组；供电网络中独立于正常电源的专用馈电线路；蓄电池；干电池。

3、二级负荷宜由两回路供电。

4、电话机房的电源为一级负荷；高层建筑的客梯、生活水泵、排水泵为一级负荷。

三、电力负荷一般分为照明负荷和动力负荷，但在民用建筑中空调、电热设备归入照明负荷；动力负荷指电梯、水泵风机、洗衣机等。

四、电压选择、功率因数及无功补偿：用电设备安装容量在250KW或需用变压器容量在160KVA以下，应以低压方式供电。

对高压供电的用电单位，功率因数应在0.9以上，低压供电的用电单位，功率因数应在0.85以上。

第二节变配电所和自备电源一、变配电设备和应急用发电机组：变压器按冷却方式分为油浸式、干式。

应急备用发电机组目前大多采用柴油发电机组。

二、变配电所所址的选择：1、不应设在有剧烈振动或高温的场所；2、不宜设在多尘、水雾（如大型冷却塔）或有腐蚀性气体的场所，无法远离时，不应设在污染源盛行风向的下风测；3、不应设在厕所、浴室或其他经常积水场所的正下方，且不宜与上述场所相贴临；4、变配电所位于高层建筑的地下层时，不宜设在最底层，当地下仅有一层时，应采取适当抬高该所地面等防水措施5、高层建筑的变配电所宜设在地下层或首层，当建筑高度超过100米时，也可在高层区的避难层或上技术层内设置变电所6 、无特殊防火要求的多层建筑中，装有可燃性油电气设备的变电所，可设在底层靠外墙部位，但不应设在人员密集场所的上方、下方、贴临或疏散出口两旁。

建筑电气施工一、特性参量术语1。

额定电压——在规定的使用和性能的条件下能连续运行的最高电压,并以它确定高压开关设备的有关试验条件。

2.额定电流——在规定的正常使用和性能条件下，高压开关设备主回路能够连续承载的电流数值。

3。

额定频率——在规定的正常使用和性能条件下能连续运行的电网频率数值，并以它和额定电压、额定电流确定高压开关设备的有关试验条件。

4.额定电流开断电流——在规定条件下,断路器能保证正常开断的最大短路电流。

5.额定短路关合电流——在额定电压以及规定使用和性能条件下，开关能保证正常开断的电大短路峰值电流.6。

额定短时耐受电流(额定热稳定电流）-—在规定的使用和性能条件下，在确定的短时间内，开关在闭合位置所能承载的规定电流有效值.7.额定峰值耐受电流（额定热稳定电流）——在规定的使用和性能条件下,开关在闭合位置所能耐受的额定短时耐受电流第一个大半波的峰值电流.8。

额定短路持续时间(额定动稳定时间）——开关在合位置所能承载额定短时耐受电流的时间间隔。

9。

温升——开关设备通过电流时各部位的温度与周围空气温度的差值.10。

功率因数(回路的)-—开关设备开合试验回路的等效回路，在工频下的电阻与感抗之比,不包括负荷的阻抗. -11。

额定短时工频耐受电压——按规定的条件和时间进行试验时，设备耐受的工频电压标准值（有效值）.12。

额定操作（雷电）冲击耐受电压——在耐压试验时,设备绝缘能耐受的操作(雷电)冲击电压的标准值.二、术语1。

操作——动触头从一个位置转换至另一个位置的动作过程。

2。

分(闸)操作—-开关从台位置转换到分位置的操作。

3。

合（闸）操作-—开关从分位置转换换到合位置的操作。

4.“合分”操作——开关合后,无任何有意延时就立即进行分的操作。

5.操作循环——从一个位置转换到另一个装置再返回到初始位置的连续操作；如有多位置，则需通过所有的其他位置。

6.操作顺序——具有规定时间间隔和顺序的一连串操作.7。

建筑电工必考知识点总结一、基础知识要点1. 电气基础知识（1）电流、电压、功率的概念及其相互关系（2）直流电路、交流电路的基本特点和区别（3）电阻、电容、电感的基本原理和特性（4）电路中的串联与并联以及复合电路的分析方法（5）电压和电流的测量方法（6）安全用电常识及电气事故的预防方法2. 电气测量知识（1）电流表、电压表、万用表的使用方法（2）电能表的工作原理和使用方法（3）热电偶和热电阻温度测量原理及使用方法3. 电工工具与设备（1）常用电工工具的名称、用途和使用注意事项（2）通用电工设备和特种电工设备的名称、用途及使用方法（3）接线盒、电气窗、电源插座等电工材料的选择、使用和安装4. 电缆及线路布线知识（1）电缆的种类、规格和用途（2）电缆的敷设及安装规定（3）室内配线系统的设计和施工（4）室外配电系统的设计和施工（5）电缆的标志和标识5. 电气安装与接线知识（1）各种开关、插座等电器设备的安装和接线方法（2）多路开关、双控开关、插座等特殊电器设备的接线方法（3）线路跳接与环路的设计与施工（4）低压配电箱的设计和安装（5）保护接地线及其接线方法（6）电气接地系统及其接地方法6. 照明与照明电气设计（1）各种照明灯具的种类、特点和选择方法（2）照明布线系统的设计和施工（3）室内照明系统的设计和安装（4）室外照明系统的设计和安装（5）照明电气工程中的亮度、色温、色彩、色容差等基本概念和计算方法（6）节能照明技术及其应用二、电路及控制系统1. 电路原理与分析方法（1）直流电路的分析方法（2）交流电路的分析方法（3）复合电路的分析方法（4）线路的功率、能量等计算方法（5）电路故障的排除方法2. 控制系统原理（1）自动控制系统的概念与分类（2）控制系统的元件、信号与传感器（3）控制系统的体系结构（4）控制系统的实际应用3. 电气传动系统（1）电机的分类、特点和选型方法（2）电机的连接方式与控制方法（3）电动机启动与制动控制（4）电动机的保护装置（5）传动系统的设计、布局和维护4. 自动化控制系统（1）自动化控制系统的组成和功能（2）PLC控制系统的原理与应用（3）DCS控制系统的原理与应用（4）CAD控制系统的原理与应用（5）工业数字化控制系统的原理与应用三、电气设备与设施1. 电动机（1）常用电动机的种类、特点和选型方法（2）电动机的连接方式与控制方法（3）电动机的安装与维护（4）电动机的常见故障与排除方法（5）电动机的节能与保护2. 变压器（1）变压器的构造、原理和分类（2）变压器的选型、安装和维护（3）变压器的常见故障与排除方法（4）变压器的节能与保护3. 电缆线路（1）电缆线路的种类、特点和选用方法（2）电缆线路的安装、敷设和维护（3）电缆线路的故障排除与维修方法（4）电缆线路的节能与保护4. 配电设备（1）低压配电装置、开关设备等的种类、特点和选型方法（2）低压配电装置的安装、调试和维护（3）低压配电设备的故障排除与维修方法（4）低压配电设备的节能与保护5. 照明设备（1）室内照明灯具的种类、特点和选型方法（2）室内照明系统的设计、安装和维护（3）室内照明设备的故障排除与维修方法（4）室内照明设备的节能与保护6. 防雷设备（1）防雷装置的种类、特点和选用方法（2）防雷系统的设计、安装和维护（3）防雷装置的故障排除与维修方法（4）防雷装置的节能与保护四、安全防护及法规知识1. 安全防护常识（1）电气安全防护知识与常见危险源（2）电气事故的预防和应急处理措施（3）电气工作的安全操作规程和注意事项（4）电气设备的定期检查与维护2. 法律法规及标准（1）《建筑电工实用技术规范》等相关标准（2）《电气安全法》、《电气安全规范》及相关法律法规（3）《建筑电气安全施工规范》及其他相关安全规范（4）建筑电工工程质量验收规程及相关标准以上就是建筑电工必考知识点的总结，希望对大家有所帮助。

建筑用电安全知识作为规模庞大、组成复杂的大型系统工程，建筑用电安全是建筑施工和使用中的一项重要事项。

为了保障建筑用电的安全和可靠性，必须全面了解建筑用电的基本知识和相关注意事项。

下面是建筑用电安全知识的简述。

一、建筑用电安全基础知识1. 电的基本性质：电是一种带电粒子通过介质运动产生的物理现象，具有导电性、电势、电流、电阻等特性。

2. 电路的基本组成：电源、导线、用电设备、开关等。

3. 电压、电流、功率的关系：电压乘以电流等于功率。

电流越大，电压越高，功率越大。

4. 电路的安全保护：建筑用电安全保护主要包括漏电保护、过载保护、短路保护等。

二、建筑用电安全注意事项1. 建筑用电安全管理：建筑用电安全管理应该遵循“谁用谁管”原则，坚持“责任到人、安全第一、防患于未然”的原则。

2. 建筑用电安全设施：建筑用电设施要经过专业的设计、施工、验收，在使用中应按照规定使用，定期检查、维修，更新老化设备。

3. 线路敷设安全：建筑用电线路敷设前应排查敷设地点的隐患，严格按照电气安全规定选择电线的规格、材质、敷设方式等，避免电线与其他物体磨擦或相互挤压，导致线路损坏甚至起火。

4. 电器设备安全：建筑用电中的电器设备安装、维修和使用必须严格遵守安全操作规程，保证设备稳定、可靠、安全运行，防止因设备故障造成电气火灾等事故。

5. 防雷防电击：建筑用电应采取各种防雷措施，包括安装避雷装置、接地装置、防雷电线等，减少雷电引发的安全事故。

6. 漏电保护：建筑用电中应安装漏电保护器等设备，确保漏电时能及时切断电源并排除故障，避免人身伤害或物质损失。

7. 安全用电：建筑用电中要注意合理安排用电负荷，严格遵守消防安全规程，不随意私拉电线，防止因误用电器、不当操作和灯火烛光引发火灾。

8. 急救与抢险应急处理：一旦发生电气事故，应迅速进行急救和抢险应急处理，首先切断电源，采取使人避开、用扑灭器灭火等紧急措施，保证人身安全及设备运行的可靠，按照国家有关规定及时反馈事故，维护自己的权益。

建筑电工基础知识
建筑电工基础知识包括以下内容：
1. 电气安全知识：了解电气事故的危害和防范措施，学习使用防漏电器、绝缘手套等安全装备，以及操作禁忌。

2. 电路基础知识：了解不同的电路元件和电路布线方式，学会进行电路组装、接线和调试。

3. 电器设备知识：熟悉常见的建筑电器设备，了解其工作原理和使用方法，如照明设备、插座、开关等。

4. 电气测量知识：学会使用电流表、电压表、万用表等仪器进行电气测量，掌握测量方法和注意事项。

5. 动力电气知识：了解电动机的工作原理和控制方式，学
会进行电动机的接线和调试。

6. 照明电气知识：了解照明的基本原理和照明设计的要点，学会进行照明设备的安装和调试。

7. 电气维修和故障排除知识：学会进行常见电气设备的维
修和故障排除，熟悉常见故障的判别和修理方法。

以上是建筑电工基础知识的一些内容，建筑电工需要具备
这些基础知识才能进行电气工作。
