循环流化床锅炉SNCR脱硝喷枪选择和最佳雾场分布图 - 副本

循环流化床锅炉SNCR脱硝喷枪及现场布局近些年随着全球大气污染对环境和人类造成的影响急剧暴露，21世纪对环保工作做出了特别的要求，sncr脱硝工艺广泛应用,但随之也暴露出脱硝的问题；循环流化床锅炉sncr脱硝工艺中，随着新工艺的演变，在工程实施中业主方如果没有即使改进，不知情脱硝工程的实施方对整个脱硝系统的合理设计与否不加以确认，将会使整个运行成本增高。

而在整个脱硝工艺中重要的是sncr脱硝喷枪的选择！国内通用的雾化脱硝喷枪的优缺点喷头雾化形式的脱硝喷枪：喷头一旦磨损，脱硝喷枪达不到好的雾化效果，喷射形式成水柱状，脱硝效率降低，喷枪堵塞，氨逃逸增加，还原剂的喷雾量增大，对浇注料冲刷腐蚀，需要冷却风降温，耗能比较大，不建议使用在CFB锅炉脱硝喷枪！尾部雾化形式的脱硝喷枪：采用尾部混合，雾化效果良好，但不耐磨损，脱硝喷枪使用寿命短！上海斐卓喷雾系统公司循环流化床锅炉脱硝喷枪的特点：•采用两级雾化原理，雾化效果好，有效提高脱硝效率，降低还原剂的使用量，减少氨逃逸、不会对浇注料冲刷；•脱硝喷枪头采用耐腐蚀耐磨损的合金材质，适用寿命增加2倍以上，减少频繁更换脱硝喷枪头，节省成本！•不需要冷却风进行冷却降温，不使用时不需要退出炉膛，不会对脱硝喷枪使用效果造成影响，减少压缩机的耗能成本；•脱硝喷枪的全新设计能够耐高温1260度以上，连接方式快接形式、法兰等多种可选择；•采用双级雾化原理，即使脱硝喷枪头损坏，脱硝喷枪在短时间内也能保持较好度雾化效果；保证脱硝效率安全高效；节省运营成本！•喷嘴与枪体可拆卸，脱硝喷枪头损坏时，可单独更换脱硝喷枪头，降低采购成本！•Sncr脱硝喷枪的雾化粒径为50-80微米，还原剂与烟气中的氮氧化物接触面广，反应充分，脱硝效率更高，运行成本降低！•可调节功能，方便控制和使用！SNCR脱硝喷枪的不布置位置根据锅炉温度排布脱硝喷枪，旋风分离器入口处的烟气温度为800-1000摄氏度，是合宜度催化还原的反应温度，要保证在极短度反应时间里能够保证脱硝还原剂在烟气中充分反应，达到理想的脱硝效果！减少氨逃逸的关键！CFB锅炉里面，烟气在旋风分离器内停留的时间为1.5-2s,根据实验和工程实际了解，烟气停留时间超过1秒，脱硝效率良好！在CFB锅炉里面，锅炉分离器入口是一个很好的催化欢迎反应点，是布局脱硝喷枪的合适位置！合理的布局使得脱硝效率提高到75%，甚至更高！。

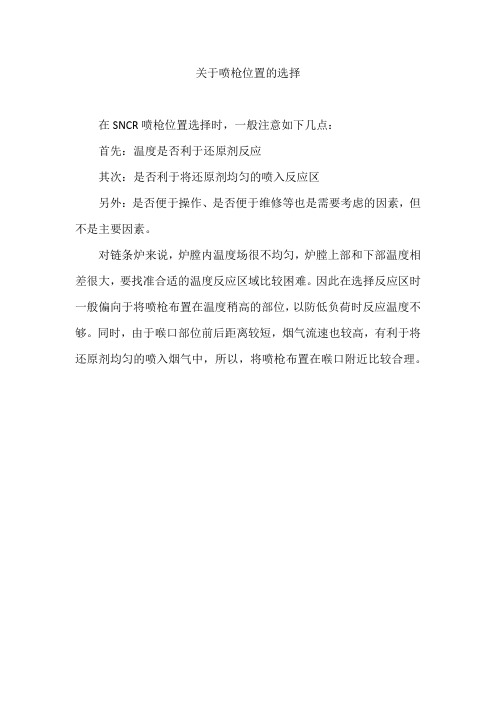

关于喷枪位置的选择
在SNCR喷枪位置选择时，一般注意如下几点：
首先：温度是否利于还原剂反应
其次：是否利于将还原剂均匀的喷入反应区
另外：是否便于操作、是否便于维修等也是需要考虑的因素，但不是主要因素。

对链条炉来说，炉膛内温度场很不均匀，炉膛上部和下部温度相差很大，要找准合适的温度反应区域比较困难。

因此在选择反应区时一般偏向于将喷枪布置在温度稍高的部位，以防低负荷时反应温度不够。

同时，由于喉口部位前后距离较短，烟气流速也较高，有利于将还原剂均匀的喷入烟气中，所以，将喷枪布置在喉口附近比较合理。

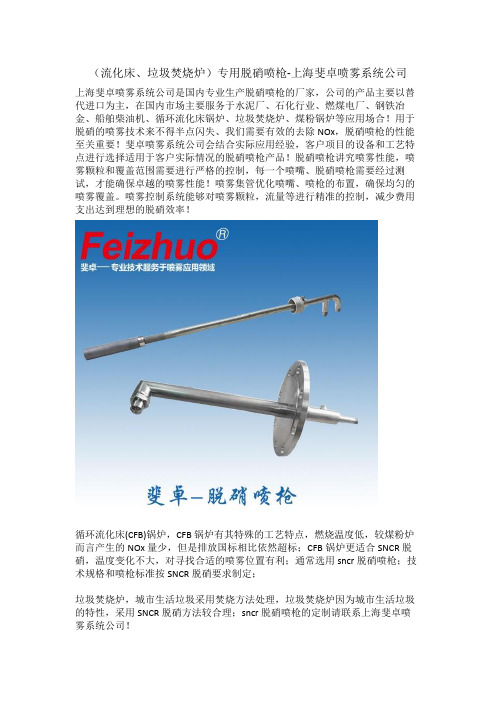

（流化床、垃圾焚烧炉）专用脱硝喷枪-上海斐卓喷雾系统公司
上海斐卓喷雾系统公司是国内专业生产脱硝喷枪的厂家，公司的产品主要以替代进口为主，在国内市场主要服务于水泥厂、石化行业、燃煤电厂、钢铁冶金、船舶柴油机、循环流化床锅炉、垃圾焚烧炉、煤粉锅炉等应用场合！用于脱硝的喷雾技术来不得半点闪失、我们需要有效的去除NOx，脱硝喷枪的性能至关重要！斐卓喷雾系统公司会结合实际应用经验，客户项目的设备和工艺特点进行选择适用于客户实际情况的脱硝喷枪产品！脱硝喷枪讲究喷雾性能，喷雾颗粒和覆盖范围需要进行严格的控制，每一个喷嘴、脱硝喷枪需要经过测试，才能确保卓越的喷雾性能！喷雾集管优化喷嘴、喷枪的布置，确保均匀的喷雾覆盖。

喷雾控制系统能够对喷雾颗粒，流量等进行精准的控制，减少费用支出达到理想的脱硝效率！
循环流化床(CFB)锅炉，CFB锅炉有其特殊的工艺特点，燃烧温度低，较煤粉炉而言产生的NOx量少，但是排放国标相比依然超标；CFB锅炉更适合SNCR脱硝，温度变化不大，对寻找合适的喷雾位置有利；通常选用sncr脱硝喷枪；技术规格和喷枪标准按SNCR脱硝要求制定；
垃圾焚烧炉，城市生活垃圾采用焚烧方法处理，垃圾焚烧炉因为城市生活垃圾的特性，采用SNCR脱硝方法较合理；sncr脱硝喷枪的定制请联系上海斐卓喷雾系统公司！。

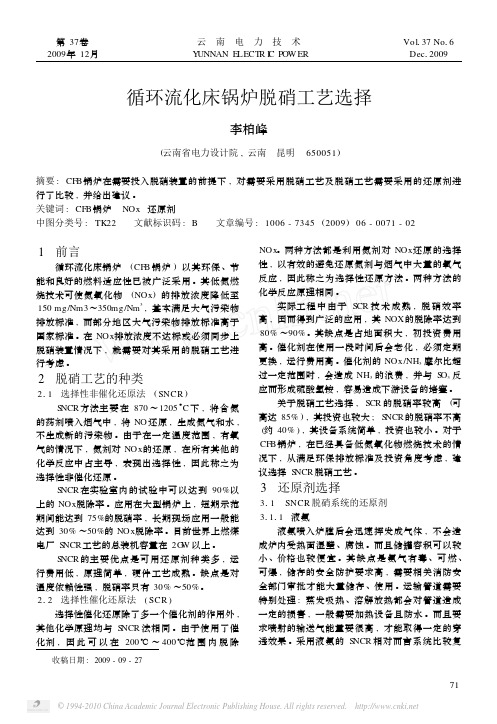

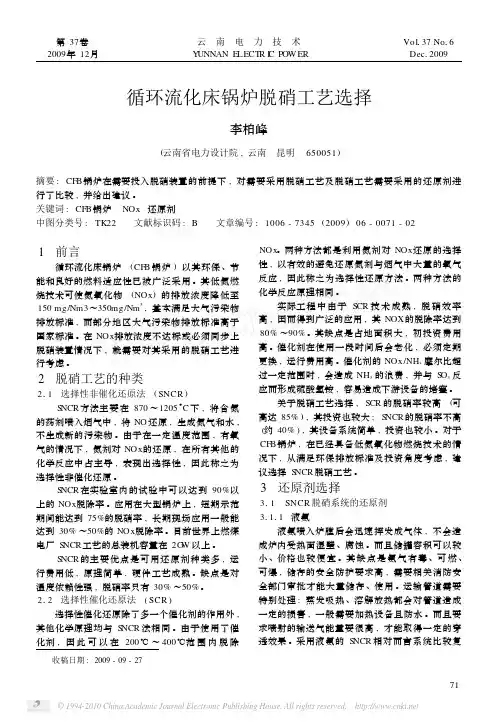

第37卷2009年12月云　南　电　力　技　术Y UNNAN ELECT R I C P OW ER Vol 137No 16Dec 12009 收稿日期:2009-09-27循环流化床锅炉脱硝工艺选择李柏峰(云南省电力设计院,云南　昆明　650051)摘要:CF B 锅炉在需要投入脱硝装置的前提下,对需要采用脱硝工艺及脱硝工艺需要采用的还原剂进行了比较,并给出建议。

关键词:CF B 锅炉　NOx 还原剂中图分类号:TK22 文献标识码:B 文章编号:1006-7345(2009)06-0071-021　前言循环流化床锅炉(CF B 锅炉)以其环保、节能和良好的燃料适应性已被广泛采用。

其低氮燃烧技术可使氮氧化物(NOx )的排放浓度降低至150mg/Nm3～350mg/Nm 3,基本满足大气污染物排放标准,而部分地区大气污染物排放标准高于国家标准。

在NOx 排放浓度不达标或必须同步上脱硝装置情况下,就需要对其采用的脱硝工艺进行考虑。

2　脱硝工艺的种类211　选择性非催化还原法(SNCR )S NCR 方法主要在870～1205°C 下,将含氮的药剂喷入烟气中,将NO 还原,生成氮气和水,不生成新的污染物。

由于在一定温度范围,有氧气的情况下,氮剂对NOx 的还原,在所有其他的化学反应中占主导,表现出选择性,因此称之为选择性非催化还原。

S NCR 在实验室内的试验中可以达到90%以上的NOx 脱除率。

应用在大型锅炉上,短期示范期间能达到75%的脱硝率,长期现场应用一般能达到30%～50%的NOx 脱除率。

目前世界上燃煤电厂S NCR 工艺的总装机容量在2G W 以上。

S NCR 的主要优点是可用还原剂种类多,运行费用低,原理简单,硬件工艺成熟。

缺点是对温度依赖性强,脱硝率只有30%～50%。

212　选择性催化还原法(SCR )选择性催化还原除了多一个催化剂的作用外,其他化学原理均与S NCR 法相同。

大型循环流化床锅炉SNCR脱硝提效分析2016-04-06孟庆杭循环流化床发电SNCR 脱硝技术具有投资少、运行成本低、锅炉改运小等优势，在各类锅炉中得到应用。

循环流化床锅炉的旋风分离器在烟气的滞留时间、还原剂混合等方面均优于其他炉型。

本文以1150t /h 超临界循环流化床锅炉为模型，探讨选择合适的还原剂，提高脱硝效率，使烟气中NOx排放达到国家新限值的要求。

1脱硝效率影响因素分析还原剂种类、反应温度、反应时间、还原剂混合、氨氮比是影响循环流化床锅炉SNCR 脱硝效率的重要因素。

因此从这4 个方面探讨对SNCR脱硝效率的影响。

SNCR 脱硝系统的最佳反应条件是温度880～ 1100 ℃之间，反应时间大于0. 4 s。

分离器区域烟气温度在850 ～ 950 ℃之间，区域内温度基本保持不变。

经过实测和流场计算，烟气在分离器的平均滞留时间大于1 s，超过最佳反应停留时间0. 6 s，具备充分反应的条件，因此循环流化床锅炉旋风分离器进口烟道是最合适的还原剂注射点。

氨氮比与氨逃逸量是正比关系，即氨氮比增大时，脱硝效率提高，但氨逃逸量增大，并且脱硝效率的提高速率随氨氮比的增大而降低，因此提高氨氮比并不能从根本上解决SNCR 脱硝效率偏低的问题。

以下重点分析不同还原剂对脱硝效率及炉效的影响。

2SNCR 脱硝还原剂分析脱硝的还原剂均是含氮的物质，目前最为广泛的有液氨、氨水、尿素3 种。

液氨，分子式NH3，易溶于水，爆炸极限为16% ～ 25%，有毒，对人体有腐蚀性，应存储在专用库房，大量存放需要获得安监和消防部门许可。

作为还原剂优点: 以气体形式喷入，对炉后烟气流速和排烟温度影响最小，不会产生湿壁现象，对浇筑料无损伤; 以液体的形式储存，占用体积小。

缺点: 有毒、可燃、可爆，存储和使用安全防护高，存储罐和输运管道需要特别处理。

氨水即氨的水溶液，分子式NH3·H2O，容易挥发逸出，有一定的毒性。

其腐蚀性较强，储运、使用时有一定的操作安全要求，工业用氨水通常为20%或25%浓度。

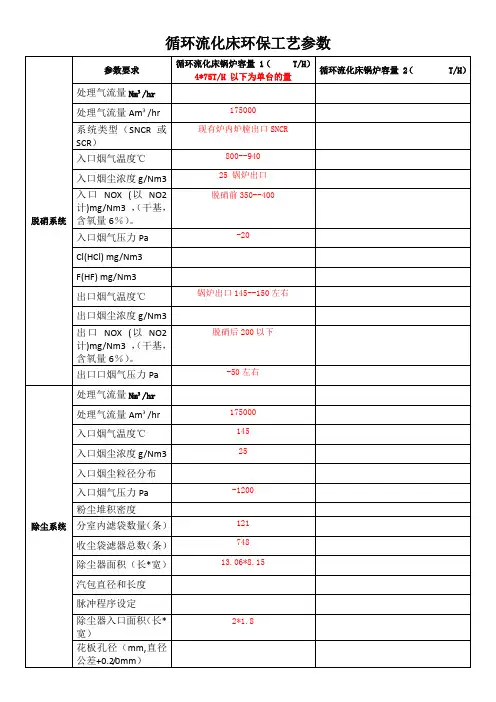

110-260t循环流化床喷氨(脱硝)方案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN催化剂法（SCR）的几种在空预器前的布置位置管式空预器回转式空预器一、前言氮氧化物是燃煤电站排放的主要污染物之一，2003年12月颁布的新的《火电厂大气污染物排放标准》（GB13223－2003），对我国火电厂机组的NO x排放标准作出了的规定，对新旧机组的NO x最高允许排放浓度都作出了详细的规定。

随着环保制度的严格，对电站锅炉NOx的控制日益严格。

国家环保部即将实施颁布的新的《火电厂大气污染物排放标准》调整了大气污染物浓度排放限值，另一方面，针对NOx的排污收费已经开始，电厂需按排放量每年支付大量NOx排污费用。

2009年6月，国家环保部制订了《火电厂氮氧化物防治技术政策》（征求意见稿），其中明确规定了NO X控制技术的选择原则：“燃煤电厂氮氧化物控制技术的选择应因地制宜、因煤制宜、因炉制宜，依据技术上成熟、经济上可行及便于操作来确定；低氮燃烧技术应作为燃煤电厂氮氧化物控制的首选技术；当采用低氮燃烧技术后，氮氧化物排放浓度不达标或不满足总量要求时，应建设烟气脱硝设施。

”低氮燃烧+SNCR脱硝技术路线不仅符合环保部技术政策的要求，也是目前各种脱硝技术组合中投资运行费用最省、改造工期最短、对锅炉现有燃烧系统改动最少的方案；更为重要的是，该工艺路线和主要设备已在国内和省内拥有大量可靠业绩，可以完全满足安全可靠、系统优化、功能完整、不降低锅炉效率和不影响锅炉正常运行的要求。

二、SNCR工程设计方案1、SNCR和SCR两种技术方案的选择1.1.工艺描述选择性非催化还原（Selective Non-Catalytic Reduction，以下简写为SNCR）技术是一种成熟的商业性NOx控制处理技术。

SNCR方法主要在900～1050℃下，将含氮的化学剂喷入贫燃烟气中，将NO还原，生成氮气和水。

循环流化床锅炉SNCR脱硝喷枪选择和最佳雾场分布图
近年来，随着脱硝的逐渐的投入，脱硝的问题慢慢的暴露出来，严重影响企业的安全生产，循环流化床锅炉SNCR脱硝，由于是新的技术，在使用过程中业主并不了解他对于锅炉及下游设备带来的危害，环保工程公司施工过程中，不考虑业主使用过程中运行成本，经常采用非锅炉专用脱硝喷枪，甚至把水泥厂的喷枪拿来给电厂用。

现在把国内常见的喷枪雾化方式做一下对比，若还在采用此种方式的一定要主注意他给锅炉带来的危害。

河北绿球环保科技有限公司循环流化床锅炉专用喷枪特点（同比以上喷枪）
循环流化床雾场最佳布置示意图
最佳的雾场图片，可以在原来sncr脱硝基础上提高更高的效率，保证sncr脱硝的高效稳定安全运行。
