SNCR氨水脱硝方案

SNCR脱硝技术方案最终SNCR（Selective Non-Catalytic Reduction，选择性非催化还原）脱硝技术是一种常用于燃煤电厂和工业锅炉等大型燃烧装置的脱硝方法。

它通过注入氨水或尿素溶液，使其与烟道气中的氮氧化物（NOx）发生氨还原反应，将其转化为气态氮和水，在减少NOx排放的同时保证燃烧过程的效能。

1.脱硝效率：提高脱硝效率是实施SNCR脱硝技术方案的首要目标。

脱硝效率受到很多因素的影响，如烟气温度、氨气与NOx的摩尔比、反应时间等。

在设计方案时，应确保脱硝效率能够符合环保法规的要求，并在实际运行中进行监测和调整。

2.氨水添加系统：实施SNCR脱硝技术方案需要一个稳定可靠的氨水添加系统。

该系统应能根据烟气中NOx的浓度和温度变化自动调节氨水的添加量，以实现最佳的脱硝效果。

此外，还需要考虑氨水的储存、输送和注入设备，以确保系统的稳定运行。

3.控制系统：SNCR脱硝技术方案的实施需要一个完善的控制系统来监测和控制氨水添加系统、烟气温度等参数的运行。

该控制系统应能实时采集数据，并根据设定的脱硝效率要求自动调整相关参数。

此外，还需要考虑与原有控制系统的接口，以实现脱硝技术与整个燃烧系统的协同运行。

4.运维管理：SNCR脱硝技术方案的长期有效运行需要一个科学合理的运维管理体系。

运维团队应定期对系统进行巡检、维护和保养，并及时清洗和更换关键设备。

此外，还需要开展培训和知识传递，确保运维人员具备足够的专业知识和技能。

5.经济可行性：实施SNCR脱硝技术方案需要投入一定的资金和人力资源。

在设计方案时，应综合考虑各项成本，并与预期的脱硝效果进行对比。

同时，还需要评估技术的长期运维和维护成本，以确保SNCR脱硝技术方案的经济可行性。

总之，实施SNCR脱硝技术方案需要充分考虑脱硝效率、氨水添加系统、控制系统、运维管理和经济可行性等关键因素。

通过科学合理的设计和运维管理，可以有效降低燃煤电厂和工业锅炉等大型燃烧装置的NOx排放，减少对大气环境的污染。

sncr脱硝原理及工艺
脱硝是指将燃烧过程中产生的氮氧化物（NOx）转化为较为无害的氮气（N2）或氨（NH3）的过程。

脱硝在工业生产中非
常重要，尤其是对于电力、钢铁、化工等行业而言。

Sncr是
一种常用的脱硝工艺，下面将介绍其原理和工艺过程。

1. Sncr脱硝原理：
Sncr脱硝主要利用氨水或尿素溶液与燃烧过程中的NOx发生
化学反应，将其转化为氮气或氨。

这种反应在高温下进行，需要满足适当的反应温度和氨水的投加量。

2. Sncr脱硝工艺过程：
（1）烟气进入SNCR反应器：燃烧产生的烟气进入SNCR反
应器中，反应器中设置有适当的喷射装置，用于喷射氨水或尿素溶液。

（2）氨水或尿素喷射：通过喷射装置，将氨水或尿素溶液喷
射到烟气中。

喷射后的氨水或尿素溶液与烟气中的NOx发生
反应，将其转化为氮气或氨。

（3）反应温度控制：Sncr脱硝反应需要在一定的温度范围内
进行，通常为800°C-1100°C。

通过调节喷射装置和燃烧设备，控制烟气的温度在适宜的范围内。

（4）反应产物处理：脱硝反应后的烟气中生成的氮气或氨进
入气体处理系统进行进一步处理，以确保排放的气体符合环保要求。

Sncr脱硝工艺具有脱硝效率高、操作简单、设备布局灵活等
优点，广泛应用于不同工业领域。

但同时也存在氨逃逸、不适
用于高浓度NOx气体等问题，因此在实际应用中需要综合考虑各种因素，选择合适的脱硝工艺。

工艺方法——SNCR脱硝技术工艺简介选择性非催化还原（Selective Non-Catalytic Reduction，简称SNCR）脱硝是一种成熟的NOx控制处理技术，系统相对简单，脱硝效率能达到50%。

1、脱硝机理SNCR脱硝技术是把炉膛作为反应器，在没有催化剂的条件下，将还原剂氨水（质量浓度20%-25%）或尿素经稀释后通过雾化喷射单元喷入热风炉或隧道窑内合适的温度区域（850℃-1050℃），雾化后的还原剂将NOx（NO、NO2等混合物）还原，生成氮气和水，从而达到脱除NOx的目的。

还原NOx的主要化学反应为：4NO+4NH3+O2→4N2+6H2O2NO2+4NH3+O2→3N2+6H2O上述反应中第一个反应是主要的、占主导地位，因为烟气中几乎95%的NOx以NO的形式存在，在没有催化剂存在的情况下，这个反应只在很狭窄的温度窗口（850℃-1050℃）进行，表现出选择性，此时的反应就是SNCR的温度范围。

2、系统构成通常使用氨水、尿素作为还原剂，氨水的反应更直接，有着较高的NOx去除率、较低的氨逃逸和较高的化学反应效率；尿素反应更复杂，有着较高的氨逃逸率和较高的CO生成量。

根据这两种还原剂的理化性质，综合考虑其运输、储存环境以及设备投资、占用场地、运行成本、安全管理及风险费用等因素，该企业采用氨水做还原剂。

SNCR脱硝系统主要由氨水接收与储存系统、水输送与混合系统、计量分配与喷射系统、压缩空气系统、PLC自动控制系统、安全防护系统等组成，这些系统采用撬装一体化设备生产，形成模块化、标准化，从而提高系统集成和设备可靠性，减少现场加工制作，缩短工期，降低成本。

（1）氨水接收与储存系统外购的还原剂运输至厂区后，通过管道连接到预留接口，然后开启入口阀，完全打开后，启动卸氨泵，延时30s后，开启泵的出口阀将槽罐车内的氨水输送至氨水储罐中。

根据氨水储罐的液位反馈，到达一定液位或者罐车的氨水输送完成时，关闭卸氨泵的出口阀，然后停止卸氨泵，再关闭入口阀。

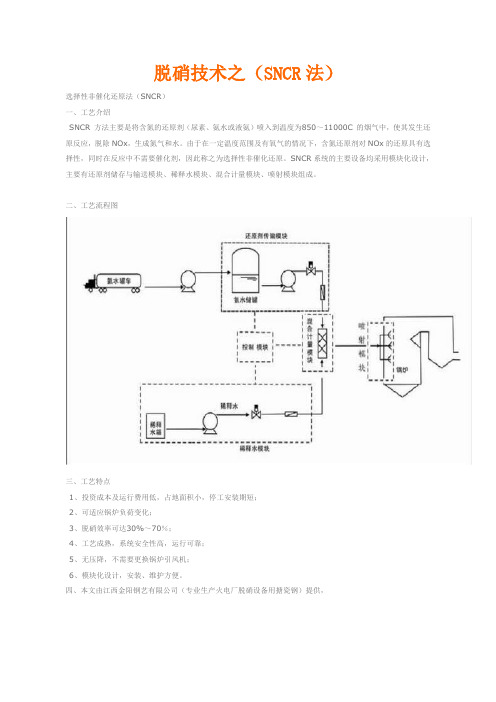

脱硝技术之（SNCR法）
选择性非催化还原法（SNCR）
一、工艺介绍
SNCR 方法主要是将含氮的还原剂（尿素、氨水或液氨）喷入到温度为850～11000C 的烟气中，使其发生还原反应，脱除NOx，生成氮气和水。

由于在一定温度范围及有氧气的情况下，含氮还原剂对NOx的还原具有选择性，同时在反应中不需要催化剂，因此称之为选择性非催化还原。

SNCR系统的主要设备均采用模块化设计，主要有还原剂储存与输送模块、稀释水模块、混合计量模块、喷射模块组成。

二、工艺流程图
三、工艺特点
1、投资成本及运行费用低，占地面积小，停工安装期短；
2、可适应锅炉负荷变化；
3、脱硝效率可达30%～70％；
4、工艺成熟，系统安全性高，运行可靠；
5、无压降，不需要更换锅炉引风机；
6、模块化设计，安装、维护方便。

四、本文由江西金阳钢艺有限公司（专业生产火电厂脱硝设备用搪瓷钢）提供，。

sncr脱硝技术工艺流程
《sncr脱硝技术工艺流程》
sncr脱硝技术是一种用于减少燃煤电厂排放氮氧化物（NOx）
的成熟技术。

sncr脱硝技术的工艺流程主要包括氨水喷射和反应器两个部分。

首先，工艺流程的第一步是将氨水喷射到燃烧器的燃烧区域。

在高温下，氨水会分解成氨气和氮氧化物。

氨气通过与NOx
反应，将其转化为氮气和水蒸气。

这一步骤是非常重要的，因为它是实现NOx脱硝的关键环节。

接着，氨气和NOx的混合物进入反应器。

在反应器中，它们
会经历一系列化学反应，最终将NOx还原为氮气和水蒸气。

这种催化还原反应能够高效地将NOx转化为无害的物质，从
而减少对大气的污染。

sncr脱硝技术工艺流程的最后一步是通过排放系统将产生的氮气和水蒸气排放到大气中。

这样，燃煤电厂的NOx排放量就
会显著降低，达到环保要求。

总的来说，sncr脱硝技术工艺流程是一种可靠且有效的减少燃煤电厂NOx排放的方法。

通过氨水喷射和反应器的配合，
NOx能够被高效地转化为无害物质，从而减少对环境的影响。

这种工艺流程不仅可以改善大气质量，还能够提升工厂的环保形象，是一种值得推广的技术。

75T/h流化床锅炉SNCR-EE 氨水脱硝系统项目方案20xx年 12月目录第1章脱硝背景及意义 (1)第2章SNCR脱硝工艺技术简介 (2)2.1SNCR脱硝原理 (2)2.2SNCR脱硝技术的优点 (2)2.3SNCR脱硝效率的影响因素 (3)第3章SNCR—EE脱硝系统方案 (5)3.1SNCR脱硝工艺参数表 (5)3.2工艺过程 (5)3.3系统组成 (6)3.4SNCR-EE系统主要设备清单 (9)3.5SNCR-EE系统运行成本分析 (10)3.6系统安全运行保障 (11)3.7SNCR-SE脱硝喷枪特点 (11)第4章施工组织计划 (14)4.1工程概况 (14)4.2施工准备工作 (14)4.3项目实施工作 (14)第5章公司承诺 (17)第6章公司简介 (19)第7章工程业绩表 (21)第1章脱硝背景及意义硝泛指含氮氧化物，主要有N2O、NO、NO2、N2O3等，多以NO、NO2形式存在，简称为NOx。

NOx主要来源于生产、生活中所用的煤、石油等燃料的燃烧。

NOx的危害主要有以下几个方面：（1）严重影响人类身体健康，NO能与血液中血红蛋白发生反应，降低血红蛋白的输氧能力，严重时可引起组织缺氧，损害中枢神经组织；（2）形成光化学烟雾，NOx与碳氢化合物在阳光照射下会产生有毒的烟雾，称之为光化学烟雾；（3）是形成酸雨的重要组成成分，我国酸雨主要成分为硫酸，其次是硝酸，硝酸主要来源就是空气中的氮氧化合物；（4）容易演变成PM10和PM2.5，对人体产生危害。

据研究，近来受民众关注的PM2.5，其中10%为氮氧化物氧化为硝酸根所致；（5）造成臭氧层耗损。

煤炭资源在我国一次能源构成中占据主要地位，约占目前已探明矿物质能源资源的90%。

从中国历年能源消费总量及构成上看，我国以煤为主的能源生产和消费结构在今后相当长的时间内都不会有根本性的变化。

因此，煤燃烧产生的污染物排放是我国大气污染的一个重要组成部分。

SNCR脱硝技术方案SNCR（Selective Non-Catalytic Reduction）是一种选择性非催化还原脱硝技术，用于降低燃烧过程中产生的氮氧化物（NOx）的排放。

它是一种相对经济和有效的脱硝方法，广泛应用于燃煤锅炉、电厂和工业烟气排放等领域。

SNCR脱硝技术的基本原理是在燃烧过程中，通过向燃烧室或烟气道喷射一种或多种适当的还原剂，如氨水、尿素溶液等，使其与燃烧产物中的NOx发生反应生成氮气和水。

SNCR脱硝技术的优点在于不需要使用昂贵的催化剂，操作简单、成本低，但其脱硝效率相对较低，通常在30%~70%之间。

1.确定最佳喷射位置：喷射位置的选择是关键的一步。

通常在燃烧室出口、过热器顶部和脱硝催化剂之前是合适的喷射位置。

通过调整喷射位置可以达到最佳脱硝效果。

2.确定还原剂投入量：还原剂的投入量也是决定脱硝效率的重要因素。

适当的投入量可以使还原剂与NOx充分反应，但过量投入可能会产生副产品，如氨逃逸。

投入量可以通过实验室试验和现场测试得出。

3.确定喷射时间：喷射时间的控制也是关键的一步。

通常根据燃烧过程中的NOx生成特征，选择合适的喷射时间。

一般在燃烧室温度较高的区域喷射，确保还原剂与NOx充分接触并发生反应。

4.确定温度和浓度范围：最适宜的还原剂浓度和温度范围取决于燃料种类、燃烧设备类型等因素。

一般来说，在1400℃~1600℃的温度下，5%~12%的氨浓度是有效脱硝的范围。

5.监测和调整：在实际运行中，需要不断监测脱硝效果和排放水平，并根据监测结果进行调整。

可以通过在线氮氧化物分析仪监测排放浓度，并根据结果调整还原剂投入量等参数。

总之，SNCR脱硝技术是一种经济有效的脱硝方法，在工业排放和燃煤锅炉等领域得到广泛应用。

通过合理的喷射位置、还原剂投入量、喷射时间和温度浓度范围的选择，可以实现较低的NOx排放水平。

sncr脱硝工艺流程SNCR（Selective Non-Catalytic Reduction）是一种常用的脱硝工艺，通过加入氨水或尿素来与烟气中的氮氧化物（NOx）进行反应，从而将其还原为氮气和水。

下面是SNCR脱硝工艺流程的详细介绍。

1.脱硝剂储存和供给：氨水或尿素作为脱硝剂，需要储存和供给到反应系统中。

储存通常采用专用的储罐，并通过泵站将脱硝剂供给到喷射装置。

2.反应器：反应器是进行脱硝反应的核心组件，通常包括喷射装置和混合区。

脱硝剂通过喷射装置喷射到烟气中，与烟气中的氮氧化物发生反应。

混合区通过搅拌装置等手段，将脱硝剂与烟气充分混合，以提高反应效果。

3.温度和浓度控制：脱硝反应对温度和氨氧比（NH3/NOx）有一定的要求。

通常需要在反应系统中设置温度控制器和氨氧比控制器，以确保反应在最佳条件下进行。

4.排放净化：反应后的烟气中可能还会残留一定量的氨、氮氧化物等物质，需要进行净化处理。

常见的处理方式有湿式脱硝、干式脱硝等。

湿式脱硝通常采用喷雾塔或湿式电除尘器将烟气中的颗粒物、氨和氮氧化物吸收或捕集，通过水洗或吸附剂反应后，排放净化后的烟气。

干式脱硝则通过调节烟气温度和添加吸附剂等方式，将烟气中的污染物吸附或化学转化，最终排放净化后的烟气。

5.控制系统：SNCR脱硝工艺通常需要配备一套完善的控制系统，以监测和控制反应过程中的各个参数，包括温度、压力、流量等。

控制系统可以自动调节脱硝剂供给、喷射装置位置和角度等参数，以实现最佳的脱硝效果。

总之，SNCR脱硝工艺是一种利用氨水或尿素与烟气中的氮氧化物进行反应，将其还原为无害物质的方法。

通过适当的脱硝剂供给、喷射装置设计和控制系统调节，可以实现高效、稳定和可靠的脱硝效果。

为了符合环保要求，通常会将脱硝后的烟气进行进一步的净化处理，以确保排放的烟气符合相关的排放标准。

锅炉SNCR烟气脱硝方案SNCR工艺原理是通过燃烧室内的高温和氧化氮产生的氮氧化物（NOx）与添加的尿素或氨水在高温下发生非催化还原反应，使其转化为氮气和水，并降低烟气中的NOx排放。

SNCR适用于大部分工业锅炉和燃煤电厂，是一种较为经济、简单的烟气脱硝技术。

SNCR烟气脱硝方案主要包括尿素/氨水注射系统、煤粉输送系统、烟气分布系统和控制系统等。

尿素/氨水注射系统是SNCR中的核心部分，主要由尿素/氨水储罐、针型喷嘴、注射管道和控制阀组成。

尿素/氨水储罐用于储存尿素或氨水溶液，针型喷嘴则负责将尿素/氨水注入燃烧室或烟道中。

注射管道将尿素/氨水从储罐输送至喷嘴，并通过控制阀来控制喷嘴的喷射量和喷射时间。

煤粉输送系统用于将燃料煤粉输送至锅炉燃烧室中与烟气混合燃烧，保证燃烧室内的高温和足够的氧气供给，以促进SNCR反应的进行。

烟气分布系统主要包括进口烟气温度探头、烟气均匀分布管道和喷射孔。

进口烟气温度探头用于测量烟气进口温度，并反馈给控制系统进行调节。

烟气均匀分布管道将烟气均匀分布至喷射孔，保证SNCR反应在整个燃烧室内均匀进行。

控制系统是SNCR方案的关键部分，通过监测烟气进口温度、氨水注射量和氮氧化物排放浓度等参数，实时调节注射量和注射时间，以达到最佳的脱硝效果。

控制系统还可以与锅炉的自动控制系统相连接，实现自动调节和运行。

在实际应用中，锅炉SNCR烟气脱硝方案需要根据具体的锅炉类型、燃料特性和脱硝要求进行设计和调整。

通过合理的系统设计、准确的控制和优化的操作，可以达到较高的脱硝效果，并减少对环境的污染。

但同时也需要注意SNCR过程中可能产生的副反应和副产物，以及涉及到的安全和环保问题。

5。

1.2。

5脱硝系统
本项目的脱硝还原剂为尿素。

本工程采用SNCR工艺进行脱硝, 脱硝由SNCR烟气脱硝完成。

在850~1100℃范围内，NH3或尿素还原NO x的主要反应为：NH3为还原剂：4NH3+4NO+O2→4N2+6H2O
尿素为还原剂：NO+CO(NH2）2+1/2O2→2N2+CO2+H2O 尿素粉末储存于储仓，由电动葫芦吊装输送到溶解罐里，用除盐水将干尿素溶解成40～60%质量浓度的尿素溶液，通过尿素溶液给料泵输送到尿素溶液储罐。

尿素溶液经由供液泵、计量与分配装置等进入尿素喷枪,并喷入用氨点.尿素溶液经绝热分解室，雾化后的尿素液滴在绝热分解室内分解为NH3，分解产物经由氨喷射系统进入烟气脱硝系统，再送达锅炉。

飞灰由袋式除尘器进行处理。

干态尿素筒仓、尿素溶解罐、尿素溶液储罐、尿素溶液给料泵、尿素溶液计量与分配装置等为2台机组的SNCR系统公用。

尿素溶液喷射系统为单元制系统。

脱硝工艺流程及职业病危害因素分布见图5—8。

烟气脱硝系统
锅炉。
