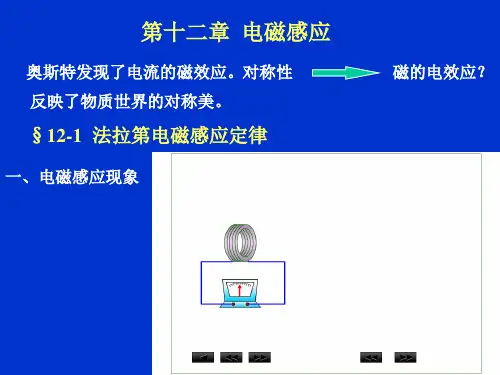

第十二章 电磁感应 电磁场问题12-1 如图,在一长直导线L 中通有电流I ,ABCD 为一矩形线圈,试确定在下列情况下，ABCD 上的感应电动势的方向：(1)矩形线圈在纸面内向右移动；(2)矩形线圈绕AD 轴旋转；（3）矩形线圈以直导线为轴旋转.解 导线在右边区域激发的磁场方向垂直于纸面向里，并且由2IB rμ0=π可知，离导线越远的区域磁感强度越小，即磁感线密度越小．当线圈运动时通过线圈的磁通量会发生变化，从而产生感应电动势．感应电动势的方向由楞次定律确定．（1）线圈向右移动，通过矩形线圈的磁通量减少，由楞次定律可知，线圈中感应电动势的方向为顺时针方向．（2）线圈绕AD 轴旋转，当从0o到90o时，通过线圈的磁通量减小，感应电动势的方向为顺时针方向．从90o到180o时，通过线圈的磁通量增大，感应电动势的方向为逆时针. 从180o到270o 时，通过线圈的磁通量减少，感应电动势的方向为顺时针．从270o到360o 时，通过线圈的磁通量增大，感应电动势的方向为逆时针方向. （2）由于直导线在空间激发的磁场具有轴对称性，所以当矩形线圈以直导线为轴旋转时，通过线圈的磁通量并没有发生变化，所以，感应电动势为零.12-2 当我们把条形磁铁沿铜质圆环的轴线插入铜环中时,铜环内有感应电流和感应电场吗？ 如用塑料圆环替代铜质圆环,环中仍有感应电流和感应电场吗？解 当把条形磁铁沿铜质圆环的轴线插入铜环过程中，穿过铜环的磁通量增加，铜环中有感应电流和感应电场产生；当用塑料圆环替代铜质圆环，由于塑料圆环中的没有可以移动的自由电荷，所以环中无感应电流和感应电场产生.12-3 如图所示铜棒在均匀磁场中作下列各种运动，试问在哪种运动中的铜棒上会有感应电动势？其方向怎样？设磁感强度的方向铅直向下．（１）铜棒向右平移［图(a)］；（２）铜棒绕通过其中心的轴在垂直于B 的平面内转动［图(b)］；（３）铜棒绕通过中心的轴在竖直平面内转动［图(c)］．CI解 在磁场中运动的导体所产生的感应电动势为()d Lε=⨯⎰v B l ⋅，在图(a)与(c)中的运动情况中，⨯v B 的方向与d l 方向垂直，铜棒中没有感应电动势．在图(b)中，铜棒绕中心轴运动，左右两段产生的感应电动势大小相等，方向相反，所以铜棒中总的感应电动势为零．12-4 有一面积为S 的导电回路，其n e 的方向与均匀磁场的B 的方向之间的夹角为θ．且B 的值随时间变化率为d d B t .试问角θ为何值时，回路中i ε的值最大；角θ为何值时，回路中i ε的值最小？请解释之．解 由i d d d cos S S dt dtεθ=--⎰B BS =⋅，可得当0θ=o 时，回路中i ε的值最大，当90θ=o 时，回路中iε的值最小.12-5 有人认为可以采用下述方法来测量炮弹的速度．在炮弹的尖端插一根细小的永久磁铁，那么，当炮弹在飞行中连续通过相距为r 的两个线圈后，由于电磁感应，线圈中会产生时间间隔为t ∆的两个电流脉冲．您能据此测出炮弹速度的值吗？如0.1m r =，4=210s t -∆⨯，炮弹的速度为多少？解 带有小磁铁的炮弹飞向线圈，线圈中会产生感应电流， 测得的两个电流脉冲产生的时间间隔即炮弹飞过这两个线圈间距所用的时间. 由题意可知, 炮弹的速度为1500m s rv t-==⋅∆12-6 如图所示,在两磁极之间放置一圆形的线圈,线圈的平面与磁场垂直.问在下述各种情况中，线圈中是否产生感应电流？并指出其方向．（１）把线圈拉扁时；（２）把其中B B B (a)(b)(c)ne Bθ一个磁极很快地移去时；（３）把两个磁极慢慢地同时移去时．解 这三种情况中, 通过的磁通量均减小,线圈中均会产生感应电流, 从上往下看, 感应电流的方向沿顺时针方向.12-7 如图所示,均匀磁场被限制在半径为R 的圆柱体内,且其中磁感强度随时间的变化率d d B t =常量,试问: 在回路1L 和2L 上各点的d d B t 是否均为零？各点的k E 是否均为零？1kd L ⋅⎰ÑEl 和2k d L ⋅⎰ÑE l 各为多少？解 由于磁场只存在于圆柱体内，在回路1L 上各点d d B t 为常量，在回路2L 上各点d d B t 为零.空间中各点的感生电场分布为r R < k d 2d r BE t=r R > 2k d 2d R BE r t=可见在回路1L 和2L 上各点的k E 均不为零.对于在回路1L11k d d d d d d L L S S t t⋅=-=-⎰⎰ÑB B E l S ⋅对于回路2L 22kd d 0d L tΦ⋅=-=⎰ÑE l12-8 一根很长的铜管铅直放置，有一根磁棒由管中铅直下落．试述磁棒的运动情况．解 长直铜管可以看作由许多铜线圈组成，当磁棒下落，每通过一个线圈，线圈中的磁通量都会发生变化，在下落过程中，铜管中始终会有感应电流产生，并且感应电流产生的磁场的方向与磁棒磁场方向相反，因此，磁棒始终受到铜管对它的阻碍作用.12-9 有一些矿石具有导电性，在地质勘探中常利用导电矿石产生的涡电流来发现它，这叫电磁勘探．在示意图中，A 为通有高频电流的初级线圈，Ｂ为次级线圈，并连接电流计Ｇ，从次级线圈中的电流变R2L 1L化可检测磁场的变化．当次级线圈Ｂ检测到其中磁场发生变化时，技术人员就认为在附近有导电矿石存在．你能说明其道理吗？利用问题12-9图相似的装置，还可确定地下金属管线和电缆的位置，你能提供一个设想方案吗？解 该检测方法利用的原理是电磁感应。

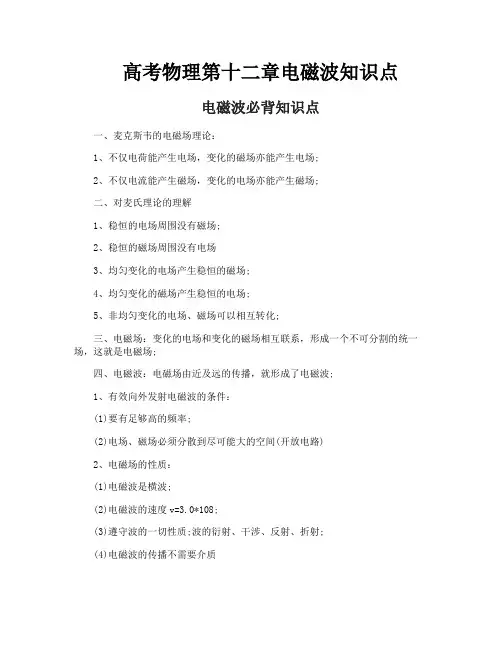

高考物理第十二章电磁波知识点电磁波必背知识点一、麦克斯韦的电磁场理论：1、不仅电荷能产生电场，变化的磁场亦能产生电场;2、不仅电流能产生磁场，变化的电场亦能产生磁场;二、对麦氏理论的理解1、稳恒的电场周围没有磁场;2、稳恒的磁场周围没有电场3、均匀变化的电场产生稳恒的磁场;4、均匀变化的磁场产生稳恒的电场;5、非均匀变化的电场、磁场可以相互转化;三、电磁场：变化的电场和变化的磁场相互联系，形成一个不可分割的统一场，这就是电磁场;四、电磁波：电磁场由近及远的传播，就形成了电磁波;1、有效向外发射电磁波的条件：(1)要有足够高的频率;(2)电场、磁场必须分散到尽可能大的空间(开放电路)2、电磁场的性质：(1)电磁波是横波;(2)电磁波的速度v=3.0*108;(3)遵守波的一切性质;波的衍射、干涉、反射、折射;(4)电磁波的传播不需要介质高考物理重要的定律欧姆定律一段导体的电流，跟这段导体两端的电压成正比，跟这段导体的.电阻成反比。

这个定律非常重要，一定要加强理解，熟记其使用的条件及注意事项。

电功定律某段电路上的电功，跟这段电路两端的电压、电路中的电流以及通电的时间成正比。

物理学中用电路两端的电压U，电路中的电流I，通过的时间t，三者的乘积来计算电功。

焦耳定律导体中有电流通过时，导体就要发热，此现象称为电流的热效应。

英国物理学家焦耳经过多年的研究，做了大量的实验，精确地确定了电流产生的热量与电流、电阻和时间的关系：电流流过某段导体时产生的热量跟通过这段导体的电流的平方成正比，跟这段导体的电阻成正比，跟通电的时间成正比。

阿基米德定律浸在流体中的物体(全部或部分)受到向上的浮力，其大小等于物体所排开流体的重力。

其公式为F浮=G排液。

物理定律：玻意耳定律 (Boyle law)关于气体体积随压强变化的规律。

见气体实验定律。

电荷守恒定律在一个孤立系统中正、负电荷的代数和保持为恒值。

这个结论是根据B.富兰克林的摩擦起电实验和M.法拉第的静电感应起电实验得出的。

第十二章电磁感应电磁场和电磁波12－1一根无限长平行直导线载有电流I，一矩形线圈位于导线平面内沿垂直于载流导线方向以恒定速率运动（如图所示），则（）（A）线圈中无感应电流（B）线圈中感应电流为顺时针方向（C）线圈中感应电流为逆时针方向（D）线圈中感应电流方向无法确定题12-1 图分析与解由右手定则可以判断，在矩形线圈附近磁场垂直纸面朝里，磁场是非均匀场，距离长直载流导线越远，磁场越弱．因而当矩形线圈朝下运动时，在线圈中产生感应电流，感应电流方向由法拉第电磁感应定律可以判定．因而正确答案为（B）．12－2将形状完全相同的铜环和木环静止放置在交变磁场中，并假设通过两环面的磁通量随时间的变化率相等，不计自感时则（）（A）铜环中有感应电流，木环中无感应电流（B）铜环中有感应电流，木环中有感应电流（C）铜环中感应电动势大，木环中感应电动势小（D ） 铜环中感应电动势小，木环中感应电动势大分析与解 根据法拉第电磁感应定律，铜环、木环中的感应电场大小相等， 但在木环中不会形成电流．因而正确答案为（A ）．12－3 有两个线圈，线圈1对线圈2 的互感系数为M 21 ，而线圈2 对线圈1的互感系数为M 12 ．若它们分别流过i 1 和i 2 的变化电流且t i t i d d d d 21<，并设由i 2变化在线圈1 中产生的互感电动势为12 ，由i 1 变化在线圈2 中产生的互感电动势为ε21 ，下述论断正确的是（ ）．（A ）2112M M = ，1221εε=（B ）2112M M ≠ ，1221εε≠（C ）2112M M =， 1221εε<（D ）2112M M = ，1221εε<分析与解 教材中已经证明M21 ＝M12 ，电磁感应定律t i M εd d 12121=；ti M εd d 21212=．因而正确答案为（D ）． 12－4 对位移电流，下述说法正确的是（ ）（A ） 位移电流的实质是变化的电场（B ） 位移电流和传导电流一样是定向运动的电荷（C ） 位移电流服从传导电流遵循的所有定律（D ） 位移电流的磁效应不服从安培环路定理分析与解 位移电流的实质是变化的电场．变化的电场激发磁场，在这一点位移电流等效于传导电流，但是位移电流不是走向运动的电荷，也就不服从焦耳热效应、安培力等定律．因而正确答案为（A ）．12－5 下列概念正确的是（ ）（A ） 感应电场是保守场（B ） 感应电场的电场线是一组闭合曲线（C ） LI Φm =，因而线圈的自感系数与回路的电流成反比（D ） LI Φm =，回路的磁通量越大，回路的自感系数也一定大分析与解 对照感应电场的性质，感应电场的电场线是一组闭合曲线．因而 正确答案为（B ）．12－6 一铁心上绕有线圈100匝，已知铁心中磁通量与时间的关系为t Φπ100sin 100.85⨯=，式中Φ的单位为Wb ，t 的单位为s ，求在s 100.12-⨯=t 时，线圈中的感应电动势．分析 由于线圈有N 匝相同回路，线圈中的感应电动势等于各匝回路的感应电动势的代数和，在此情况下，法拉第电磁感应定律通常写成tψt ΦN ξd d d d -=-=，其中ΦN ψ=称为磁链． 解 线圈中总的感应电动势())V (π100cos 51.2d d t tΦN =-=ξ 当s 100.12-⨯=t 时，V 51.2=ξ．12－7 载流长直导线中的电流以tI d d 的变化率增长.若有一边长为d 的正方形线圈与导线处于同一平面内，如图所示.求线圈中的感应电动势.分析 本题仍可用法拉第电磁感应定律t Φd d -=ξ，来求解.由于回路处在非均匀磁场中，磁通量就需用⎰⋅=SS B Φd 来计算.为了积分的需要，建立如图所示的坐标系.由于B 仅与x 有关，即B =B (x )，故取一个平行于长直导线的宽为d x 、长为d 的面元d S ，如图中阴影部分所示，则d S =d d x ，所以，总磁通量可通过线积分求得（若取面元d S =d x d y ，则上述积分实际上为二重积分）.本题在工程技术中又称为互感现象，也可用公式tI M d d -=ξ求解. 解1 穿过面元d S 的磁通量为x d x I S B Φd π2d d 0μ=⋅=因此穿过线圈的磁通量为2ln π2d π2d 200⎰⎰===d d Id x x Id ΦΦμμ再由法拉第电磁感应定律，有 tI d t Φd d 21ln π2d d 0）（μξ=-= 解2 当两长直导线有电流I 通过时，穿过线圈的磁通量为2ln π20dI Φμ=线圈与两长直导线间的互感为 2ln π20d I ΦM μ== 当电流以tI d d 变化时，线圈中的互感电动势为tI d t I M d d 21ln π2d d 0）（μξ=-=题 12-7 图12－8 有一测量磁感强度的线圈，其截面积S ＝4.0 cm 2 、匝数N ＝160 匝、电阻R ＝50Ω．线圈与一内阻R i ＝30Ω的冲击电流计相连．若开始时，线圈的平面与均匀磁场的磁感强度B 相垂直，然后线圈的平面很快地转到与B 的方向平行．此时从冲击电流计中测得电荷值54.010C q -=⨯．问此均匀磁场的磁感强度B 的值为多少？分析 在电磁感应现象中，闭合回路中的感应电动势和感应电流与磁通量变化的快慢有关，而在一段时间内，通过导体截面的感应电量只与磁通量变化的大小有关，与磁通量变化的快慢无关．工程中常通过感应电量的测定来确定磁场的强弱．解 在线圈转过90°角时，通过线圈平面磁通量的变化量为NBS NBS ΦΦΦ=-=-=0Δ12 因此，流过导体截面的电量为ii R R NBS R R Φq +=+=Δ 则 ()T 050.0=+=NSR R q B i12－9 如图所示，一长直导线中通有I ＝5.0 A 的电流，在距导线9.0 cm 处，放一面积为0.10 cm 2 ，10匝的小圆线圈，线圈中的磁场可看作是均匀的．今在1.0 ×10－2s 内把此线圈移至距长直导线10.0 cm 处．求：（1） 线圈中平均感应电动势；（2） 设线圈的电阻为1.0×10－2Ω，求通过线圈横截面的感应电荷．题 12-9 图分析 虽然线圈处于非均匀磁场中，但由于线圈的面积很小，可近似认为穿过线圈平面的磁场是均匀的，因而可近似用NBS ψ=来计算线圈在始、末两个位置的磁链．解 （1） 在始、末状态，通过线圈的磁链分别为1011π2r IS μN S NB ψ==,2022π2r IS μN S NB ψ== 则线圈中的平均感应电动势为V 1011.111πΔ2ΔΔ8210-⨯=⎪⎪⎭⎫ ⎝⎛-==r r t IS N t μψξ 电动势的指向为顺时针方向．（2） 通过线圈导线横截面的感应电荷为C 101.11821-⨯=∆=-=t RR q ξψψ 12－10 如图（ａ）所示，把一半径为R 的半圆形导线OP 置于磁感强度为B 的均匀磁场中，当导线以速率v 水平向右平动时，求导线中感应电动势E 的大小，哪一端电势较高？题 12-10 图分析 本题及后面几题中的电动势均为动生电动势，除仍可由t ΦE d d -=求解外（必须设法构造一个闭合回路），还可直接用公式()l B d ⋅⨯=⎰l E v 求解．在用后一种方法求解时，应注意导体上任一导线元ｄl 上的动生电动势()l B d d ⋅⨯=v E .在一般情况下，上述各量可能是ｄl 所在位置的函数．矢量（v ×B ）的方向就是导线中电势升高的方向．解1 如图（ｂ）所示，假想半圆形导线OP 在宽为2R 的静止形导轨上滑动，两者之间形成一个闭合回路．设顺时针方向为回路正向，任一时刻端点O 或端点P 距 形导轨左侧距离为x ，则B R Rx Φ⎪⎭⎫ ⎝⎛+=2π212 即B R tx RB t ΦE v 2d d 2d d -=-=-= 由于静止的 形导轨上的电动势为零，则E ＝－2RvB ．式中负号表示电动势的方向为逆时针，对OP 段来说端点P 的电势较高．解2 建立如图（c ）所示的坐标系，在导体上任意处取导体元ｄl ，则()θR θB l θB E o d cos d cos 90sin d d v v ==⋅⨯=l B vB R θθBR E v v 2d cos d E π/2π/2===⎰⎰- 由矢量（v ×B ）的指向可知，端点P 的电势较高．解3 连接OP 使导线构成一个闭合回路．由于磁场是均匀的，在任意时刻，穿过回路的磁通量==BS Φ常数.由法拉第电磁感应定律tΦE d d -=可知，E ＝0又因 E ＝E OP ＋E PO即 E OP ＝－E PO ＝2RvB由上述结果可知，在均匀磁场中，任意闭合导体回路平动所产生的动生电动势为零；而任意曲线形导体上的动生电动势就等于其两端所连直线形导体上的动生电动势．上述求解方法是叠加思想的逆运用，即补偿的方法．12－11 长为L 的铜棒，以距端点r 处为支点，以角速率ω绕通过支点且垂直于铜棒的轴转动.设磁感强度为B 的均匀磁场与轴平行，求棒两端的电势差．题 12-11 图分析 应该注意棒两端的电势差与棒上的动生电动势是两个不同的概念，如同电源的端电压与电源电动势的不同．在开路时，两者大小相等，方向相反（电动势的方向是电势升高的方向，而电势差的正方向是电势降落的方向）．本题可直接用积分法求解棒上的电动势，亦可以将整个棒的电动势看作是OA 棒与OB 棒上电动势的代数和，如图（ｂ）所示．而E OA 和E OB 则可以直接利用第12－2 节例1 给出的结果．解1 如图（ａ）所示，在棒上距点O 为l 处取导体元ｄl ，则()()r L lB ωl lB ωE L-r r AB AB 221d d --=-=⋅⨯=⎰⎰-l B v 因此棒两端的电势差为()r L lB ωE U AB AB 221--== 当L ＞2r 时，端点A 处的电势较高解2 将AB 棒上的电动势看作是O A 棒和O B 棒上电动势的代数和，如图（ｂ）所示．其中221r ωB E OA =,()221r L B ωE OB -= 则 ()r L BL ωE E E OB OA AB 221--=-=12－12 如图所示，长为L 的导体棒OP ，处于均匀磁场中，并绕OO ′轴以角速度ω旋转，棒与转轴间夹角恒为θ，磁感强度B 与转轴平行．求OP 棒在图示位置处的电动势．题 12-12 图分析 如前所述，本题既可以用法拉第电磁感应定律tΦE d d -= 计算（此时必须构造一个包含OP 导体在内的闭合回路， 如直角三角形导体回路OPQO ），也可用()l B d ⋅⨯=⎰lE v 来计算．由于对称性，导体OP 旋转至任何位置时产生的电动势与图示位置是相同的．解1 由上分析，得()l B d ⋅⨯=⎰OP OP E vl αB l o d cos 90sin ⎰=v ()()l θB θωl o d 90cos sin ⎰-=l ()⎰==L L B l l B 022sin 21d sin θωθω 由矢量B ⨯v 的方向可知端点P 的电势较高．解2 设想导体OP 为直角三角形导体回路OPQO 中的一部分，任一时刻穿过回路的磁通量Φ为零，则回路的总电动势QO PQ OP E E E tΦE ++==-=0d d 显然，E QO ＝0，所以 ()221PQ B ωE E E QO PQ OP ==-=2)sin (21θωL B = 由上可知，导体棒OP 旋转时，在单位时间内切割的磁感线数与导体棒QP 等效．12－13 如图（ａ）所示，金属杆AB 以匀速12.0m s -=⋅v 平行于一长直导线移动，此导线通有电流I ＝40 A ．求杆中的感应电动势，杆的哪一端电势较高？题 12-13 图分析 本题可用两种方法求解．方法1：用公式()l B d ⋅⨯=⎰lE v 求解，建立图（a ）所示的坐标系，所取导体元x l d d =，该处的磁感强度xI μB π20=． 方法2：用法拉第电磁感应定律求解，需构造一个包含杆AB 在内的闭合回路．为此可设想杆AB 在一个静止的导轨上滑动，如图（ｂ）所示．设时刻t ，杆AB 距导轨下端CD 的距离为y ，先用公式⎰⋅=SΦS B d 求得穿过该回路的磁通量，再代入公式tΦE d d -=，即可求得回路的电动势，亦即本题杆中的电动势． 解1 根据分析，杆中的感应电动势为()V 1084.311ln 2πd 2πd d 50m 1.1m 1.00-⨯-=-=-==⋅⨯=⎰⎰v v v I μx x μxl E AB AB l B 式中负号表示电动势方向由B 指向A ，故点A 电势较高．解2 设顺时针方向为回路ABCD 的正向，根据分析，在距直导线x 处，取宽为ｄx 、长为y 的面元ｄS ，则穿过面元的磁通量为x y xI μΦd 2πd d 0=⋅=S B 穿过回路的磁通量为 11ln 2πd 2πd 0m1.1m 1.00⎰⎰-===S Iy μx y x I μΦΦ 回路的电动势为V 1084.32πd d 11ln 2πd d 500-⨯-=-=-=-=Iy μt y x I μt ΦE 由于静止的导轨上电动势为零，所以V 1084.35-⨯-==E E AB 式中负号说明回路电动势方向为逆时针，对AB 导体来说，电动势方向应由B 指向A ，故点A 电势较高．12－14 如图（ａ）所示，在“无限长”直载流导线的近旁，放置一个矩形导体线框，该线框在垂直于导线方向上以匀速率v 向右移动，求在图示位置处，线框中感应电动势的大小和方向．题 12 -14 图分析 本题亦可用两种方法求解．其中应注意下列两点：（1）当闭合导体线框在磁场中运动时，线框中的总电动势就等于框上各段导体中的动生电动势的代数和．如图（ａ）所示，导体eh 段和fg 段上的电动势为零［此两段导体上处处满足()0l B =⋅⨯d v ］，因而线框中的总电动势为()()()()hg ef hgef gh ef E E E -=⋅⨯-⋅⨯=⋅⨯+⋅⨯=⎰⎰⎰⎰l B l B l B l B d d d d v v v v 其等效电路如图（ｂ）所示．（2）用公式tΦE d d -=求解，式中Φ是线框运动至任意位置处时，穿过线框的磁通量．为此设时刻t 时，线框左边距导线的距离为ξ，如图（c ）所示，显然ξ是时间t 的函数，且有v =tξd d ．在求得线框在任意位置处的电动势E （ξ）后，再令ξ＝d ，即可得线框在题目所给位置处的电动势．解1 根据分析，线框中的电动势为hg ef E E E -=()()⎰⎰⋅⨯-⋅⨯=hgef l B l B d d v v ()⎰⎰+-=2201000d 2πd 2πl l l l d I μl d I μv v()1202πl d d l I +=1vl μ由E ef ＞E hg 可知，线框中的电动势方向为efgh ．解2 设顺时针方向为线框回路的正向．根据分析，在任意位置处，穿过线框的磁通量为()ξξμξμ120020ln π2d π21l Il x x Il l +=+=Φ⎰ 相应电动势为 ()()1120π2d d l ξξl l I μt ΦξE +=-=v 令ξ＝d ，得线框在图示位置处的电动势为 ()1120π2l d d l l I μE +=v 由E ＞0 可知，线框中电动势方向为顺时针方向．12－15 在半径为R 的圆柱形空间中存在着均匀磁场，B 的方向与柱的轴线平行．如图（ａ）所示，有一长为l 的金属棒放在磁场中，设B 随时间的变化率tB d d 为常量．试证：棒上感应电动势的大小为 2222d d ⎪⎭⎫ ⎝⎛-=l R l t B ξ题 12-15 图分析 变化磁场在其周围激发感生电场，把导体置于感生电场中，导体中的自由电子就会在电场力的作用下移动，在棒内两端形成正负电荷的积累，从而产生感生电动势．由于本题的感生电场分布与上题所述情况完全相同，故可利用上题结果，由⎰⋅=l k l E d ξ计算棒上感生电动势．此外，还可连接OP 、OQ ，设想PQOP 构成一个闭合导体回路，用法拉第电磁感应定律求解，由于OP 、OQ 沿半径方向，与通过该处的感生电场强度E k 处处垂直，故0d =⋅l E k ，OP 、OQ 两段均无电动势，这样，由法拉第电磁感应定律求出的闭合回路的总电动势，就是导体棒PQ 上的电动势．证1 由电磁感应定律，在r ＜R 区域，⎰⎰⋅-=⋅=S B tl E k d d d d ξ tB r E r k d d ππ22-=⋅ 解得该区域内感生电场强度的大小tB r E k d d 2=设PQ 上线元ｄx 处，E k 的方向如图（b ）所示，则金属杆PQ 上的电动势为 ()()222202/2d d d 2/d d 2d cos d l R l t B x r l R tB r xE l k k PQ -=-==⋅=⎰⎰θξx E 证2 由法拉第电磁感应定律，有22Δ22d d d d d d ⎪⎭⎫ ⎝⎛-==-==l R l t B t B S t ΦE E PQ 讨论 假如金属棒PQ 有一段在圆外，则圆外一段导体上有无电动势？ 该如何求解？12－16 截面积为长方形的环形均匀密绕螺绕环，其尺寸如图（ａ）所示，共有N 匝（图中仅画出少量几匝），求该螺绕环的自感L ．题 12-16 图分析 如同电容一样，自感和互感都是与回路系统自身性质（如形状、匝数、介质等）有关的量．求自感L 的方法有两种：1．设有电流I 通过线圈，计算磁场穿过自身回路的总磁通量，再用公式IΦL =计算L ．2．让回路中通以变化率已知的电流，测出回路中的感应电动势E L ，由公式t I E L L d /d =计算L ．式中E L 和tI d d 都较容易通过实验测定，所以此方法一般适合于工程中．此外，还可通过计算能量的方法求解．解 用方法1 求解，设有电流I 通过线圈，线圈回路呈长方形，如图（ｂ）所示，由安培环路定理可求得在R 1 ＜r ＜R 2 范围内的磁场分布为xNI μB π20= 由于线圈由N 匝相同的回路构成，所以穿过自身回路的磁链为12200ln π2d π2d 21R R hI N μx h x NI μN N ψS R R ==⋅=⎰⎰S B 则1220ln π2R R h N μI ψL = 若管中充满均匀同种磁介质，其相对磁导率为μr ，则自感将增大μr 倍． 12－17 如图所示，螺线管的管心是两个套在一起的同轴圆柱体，其截面积分别为S 1 和S 2 ，磁导率分别为μ1 和μ2 ，管长为l ，匝数为N ，求螺线管的自感．（设管的截面很小）题 12-17 图分析 本题求解时应注意磁介质的存在对磁场的影响．在无介质时，通电螺线管内的磁场是均匀的，磁感强度为B 0 ，由于磁介质的存在，在不同磁介质中磁感强度分别为μ1 B 0 和μ2 B 0 ．通过线圈横截面的总磁通量是截面积分别为S 1 和S 2 的两部分磁通量之和．由自感的定义可解得结果． 解 设有电流I 通过螺线管，则管中两介质中磁感强度分别为I L N μnl μB 111==,I LN μnl μB 222== 通过N 匝回路的磁链为 221121S NB S NB ΨΨΨ+=+=则自感2211221S μS μlN I ψL L L +==+= 12－18 有两根半径均为a 的平行长直导线，它们中心距离为d ．试求长为l的一对导线的自感（导线内部的磁通量可略去不计）．题 12-18 图分析 两平行长直导线可以看成无限长但宽为d 的矩形回路的一部分．设在矩形回路中通有逆时针方向电流I ，然后计算图中阴影部分（宽为d 、长为l ）的磁通量．该区域内磁场可以看成两无限长直载流导线分别在该区域产生的磁场的叠加．解 在如图所示的坐标中，当两导线中通有图示的电流I 时，两平行导线间的磁感强度为()r d I μr I μB -+=π2π200 穿过图中阴影部分的磁通量为 aa d l μr Bl ΦS a d a -==⋅=⎰⎰-ln πd d 0S B 则长为l 的一对导线的自感为aa d l μI ΦL -==ln π0 如导线内部磁通量不能忽略，则一对导线的自感为212L L L +=．L 1 称为外自感，即本题已求出的L ，L 2 称为一根导线的内自感．长为l 的导线的内自感8π02l μL =，有兴趣的读者可自行求解． 12－19 如图所示，在一柱形纸筒上绕有两组相同线圈AB 和A ′B ′，每个线圈的自感均为L ，求：（1） A 和A ′相接时，B 和B ′间的自感L 1 ；（2） A ′和B 相接时，A 和B ′间的自感L 2 ．题 12-19 图分析 无论线圈AB 和A ′B ′作哪种方式连接，均可看成一个大线圈回路的两个部分，故仍可从自感系数的定义出发求解．求解过程中可利用磁通量叠加的方法，如每一组载流线圈单独存在时穿过自身回路的磁通量为Φ，则穿过两线圈回路的磁通量为2Φ；而当两组线圈按（1）或（2）方式连接后，则穿过大线圈回路的总磁通量为2Φ±2Φ，“ ±”取决于电流在两组线圈中的流向是相同或是相反．解 （1） 当A 和A ′连接时，AB 和A ′B ′线圈中电流流向相反，通过回路的磁通量亦相反，故总通量为0221=-=ΦΦΦ，故L 1 ＝0．（2） 当A ′和B 连接时，AB 和A ′B ′线圈中电流流向相同，通过回路的磁通量亦相同，故总通量为ΦΦΦΦ4222=+=， 故L IΦI ΦL 4422===． 本题结果在工程实际中有实用意义，如按题（1）方式连接，则可构造出一个无自感的线圈．12－20 如图所示，一面积为4.0 cm 2 共50 匝的小圆形线圈A ，放在半径为20 cm 共100 匝的大圆形线圈B 的正中央，此两线圈同心且同平面．设线圈A 内各点的磁感强度可看作是相同的．求：（1） 两线圈的互感；（2） 当线圈B 中电流的变化率为－50 A ·ｓ－1 时，线圈A 中感应电动势的大小和方向．题 12-20 图分析 设回路Ⅰ中通有电流I 1 ，穿过回路Ⅱ的磁通量为Φ21 ，则互感M ＝M 21 ＝Φ21/I 1 ；也可设回路Ⅱ通有电流I 2 ，穿过回路Ⅰ的磁通量为Φ12 ，则21212I ΦM M == ． 虽然两种途径所得结果相同，但在很多情况下，不同途径所涉及的计算难易程度会有很大的不同．以本题为例，如设线圈B 中有电流I 通过，则在线圈A 中心处的磁感强度很易求得，由于线圈A 很小，其所在处的磁场可视为均匀的，因而穿过线圈A 的磁通量Φ≈BS ．反之，如设线圈A 通有电流I ，其周围的磁场分布是变化的，且难以计算，因而穿过线圈B 的磁通量也就很难求得，由此可见，计算互感一定要善于选择方便的途径．解 （1） 设线圈B 有电流I 通过，它在圆心处产生的磁感强度RI μN B B 200=,穿过小线圈A 的磁链近似为 A BA A A A S RI μN N S B N ψ200== 则两线圈的互感为H 1028.6260-⨯===RS μN N I ψM A B A A （2）线圈A 中感应电动势的大小为 V 1014.3d d 4-⨯=-=t I ME A 互感电动势的方向和线圈B 中的电流方向相同．12－21 如图所示，两同轴单匝线圈A 、C 的半径分别为R 和r ，两线圈相距为d ．若r 很小，可认为线圈A 在线圈C 处所产生的磁场是均匀的．求两线圈的互感．若线圈C 的匝数为N 匝，则互感又为多少？题 12-21 图解 设线圈A 中有电流I 通过，它在线圈C 所包围的平面内各点产生的磁 感强度近似为()2/322202d R IR μB +=穿过线圈C 的磁通为 ()22/32220π2r d R IR μBS ψC +== 则两线圈的互感为 ()2/3222202πd R R r μI ψM +== 若线圈C 的匝数为N 匝，则互感为上述值的N 倍．12－22 如图所示，螺绕环A 中充满了铁磁质，管的截面积S 为2.0 cm 2 ，沿环每厘米绕有100 匝线圈，通有电流I 1 ＝4.0 ×10 －2A ，在环上再绕一线圈C ，共10 匝，其电阻为0.10 Ω，今将开关Ｓ 突然开启，测得线圈C 中的感应电荷为2.0 ×10 －3 C ．求：当螺绕环中通有电流I 1 时，铁磁质中的B 和铁磁质的相对磁导率μr ．题 12-22 图分析 本题与题12-8 相似，均是利用冲击电流计测量电磁感应现象中通过回路的电荷的方法来计算磁场的磁感强度．线圈C 的磁通变化是与环形螺线管中的电流变化相联系的．解 当螺绕环中通以电流I 1 时，在环内产生的磁感强度110I n μμB r =则通过线圈C 的磁链为S I n μμN BS N ψr c 11022==设断开电源过程中，通过C 的感应电荷为q C ，则有()RS I n μμN ψR ψR qc r c c 110201Δ1=--=-= 由此得 T 10.02110===SN Rq I n B C r μμ 相对磁导率 1991102==I n S N Rq C r μμ 12－23 一个直径为0.01 m ，长为0.10 m 的长直密绕螺线管，共1 000 匝线圈，总电阻为7.76 Ω．求：（1） 如把线圈接到电动势E ＝2.0 V 的电池上，电流稳定后，线圈中所储存的磁能有多少？ 磁能密度是多少？*（2） 从接通电路时算起，要使线圈储存磁能为最大储存磁能的一半，需经过多少时间？分析 单一载流回路所具有的磁能，通常可用两种方法计算：方法 1： 如回路自感为L （已知或很容易求得），则该回路通有电流I 时所储存的磁能221LI W m =，通常称为自感磁能． 方法 2： 由于载流回路可在空间激发磁场，磁能实际是储存于磁场之中，因而载流回路所具有的能量又可看作磁场能量，即V w W V m m d ⎰=，式中mw 为磁场能量密度，积分遍及磁场存在的空间．由于μB w m 22=，因而采用这种方法时应首先求载流回路在空间产生的磁感强度B 的分布． 上述两种方法还为我们提供了计算自感的另一种途径，即运用V w LI V m d 212⎰=求解L ．解 （1） 密绕长直螺线管在忽略端部效应时，其自感l SN L 20μ=，电流稳定后，线圈中电流RE I =，则线圈中所储存的磁能为 J 1028.3221522202-⨯===lRSE N μLI W m 在忽略端部效应时，该电流回路所产生的磁场可近似认为仅存在于螺线管中，并为均匀磁场，故磁能密度m w 处处相等，3m J 17.4-⋅==SLW w m m （2） 自感为L ，电阻为R 的线圈接到电动势为E 的电源上，其电流变化规律⎪⎪⎭⎫ ⎝⎛-=-t L R R E I e 1，当电流稳定后，其最大值R E I m = 按题意⎥⎦⎤⎢⎣⎡=22212121m LI LI ，则R E I 22=，将其代入⎪⎪⎭⎫ ⎝⎛-=-t L RR E I e 1中，得()s 1056.122ln 221ln 4-⨯=+=⎥⎦⎤⎢⎣⎡--=R L R L t 12－24 未来可能会利用超导线圈中持续大电流建立的磁场来储存能量．要储存1 kW ·h 的能量，利用1.0Ｔ的磁场，需要多大体积的磁场？ 若利用线圈中500 A 的电流储存上述能量，则该线圈的自感系数应该多大？ 解 由磁感强度与磁场能量间的关系可得302m 0.92/==μB W V m 所需线圈的自感系数为 H 2922==I W L m12－25 中子星表面的磁场估计为108Ｔ，该处的磁能密度有多大？解 由磁场能量密度 21021098.32⨯==μB w m 3m /J 12－26 在真空中，若一均匀电场中的电场能量密度与一 0.50Ｔ 的均匀磁场中的磁场能量密度相等，该电场的电场强度为多少？解 2021E εw e =,022μB w m =,按题意，当m e w w =时，0220221μB E ε=则 1800m V 1051.1-⋅⨯==μεB E 12－27 设有半径R ＝0.20 m 的圆形平行板电容器，两板之间为真空，板间距离d ＝0.50 cm ，以恒定电流I ＝2.0 A 对电容器充电．求位移电流密度（忽略平板电容器的边缘效应，设电场是均匀的）．分析 尽管变化电场与传导电流二者形成的机理不同，但都能在空间激发磁场．从这个意义来说，变化电场可视为一种“广义电流”，即位移电流．在本题中，导线内存在着传导电流I c ，而在平行板电容器间存在着位移电流I d ，它们使电路中的电流连续，即c d I I =．解 忽略电容器的边缘效应，电容器内电场的空间分布是均匀的，因此板间位移电流2πd R j I d S d d =⋅=⎰S j ，由此得位移电流密度的大小222m A 9.15ππ-⋅===RI R I j c d d_。

第十二章 电磁感应 电磁场和电磁波12－1 一根无限长平行直导线载有电流I ，一矩形线圈位于导线平面内沿垂直于载流导线方向以恒定速率运动（如图所示），则（ ） （A ） 线圈中无感应电流（B ） 线圈中感应电流为顺时针方向 （C ） 线圈中感应电流为逆时针方向 （D ） 线圈中感应电流方向无法确定题 12-1 图分析与解 由右手定则可以判断，在矩形线圈附近磁场垂直纸面朝里，磁场是非均匀场，距离长直载流导线越远，磁场越弱．因而当矩形线圈朝下运动时，在线圈中产生感应电流，感应电流方向由法拉第电磁感应定律可以判定．因而正确答案为（B ）．12－2 将形状完全相同的铜环和木环静止放置在交变磁场中，并假设通过两环面的磁通量随时间的变化率相等，不计自感时则（ ） （A ） 铜环中有感应电流，木环中无感应电流 （B ） 铜环中有感应电流，木环中有感应电流 （C ） 铜环中感应电动势大，木环中感应电动势小 （D ） 铜环中感应电动势小，木环中感应电动势大分析与解 根据法拉第电磁感应定律，铜环、木环中的感应电场大小相等， 但在木环中不会形成电流．因而正确答案为（A ）．12－3 有两个线圈，线圈1对线圈2 的互感系数为M 21 ，而线圈2 对线圈1的互感系数为M 12 ．若它们分别流过i 1 和i 2 的变化电流且ti t i d d d d 21<，并设由i 2变化在线圈1 中产生的互感电动势为12 ，由i 1 变化在线圈2 中产生的互感电动势为ε21 ，下述论断正确的是（ ）． （A ）2112M M = ，1221εε=（B ）2112M M ≠ ，1221εε≠ （C ）2112M M =， 1221εε<（D ）2112M M = ，1221εε<分析与解 教材中已经证明M21 ＝M12 ，电磁感应定律t i M εd d 12121=；tiM εd d 21212=．因而正确答案为（D ）．12－4 对位移电流，下述说法正确的是（ ） （A ） 位移电流的实质是变化的电场（B ） 位移电流和传导电流一样是定向运动的电荷 （C ） 位移电流服从传导电流遵循的所有定律 （D ） 位移电流的磁效应不服从安培环路定理分析与解 位移电流的实质是变化的电场．变化的电场激发磁场，在这一点位移电流等效于传导电流，但是位移电流不是走向运动的电荷，也就不服从焦耳热效应、安培力等定律．因而正确答案为（A ）．12－5 下列概念正确的是（ ） （A ） 感应电场是保守场（B ） 感应电场的电场线是一组闭合曲线（C ） LI Φm =，因而线圈的自感系数与回路的电流成反比 （D ） LI Φm =，回路的磁通量越大，回路的自感系数也一定大分析与解 对照感应电场的性质，感应电场的电场线是一组闭合曲线．因而 正确答案为（B ）．12－6 一铁心上绕有线圈100匝，已知铁心中磁通量与时间的关系为t Φπ100sin 100.85⨯=，式中Φ的单位为Wb ，t 的单位为s ，求在s 100.12-⨯=t 时，线圈中的感应电动势．分析 由于线圈有N 匝相同回路，线圈中的感应电动势等于各匝回路的感应电动势的代数和，在此情况下，法拉第电磁感应定律通常写成tψt ΦN ξd d d d -=-=，其中ΦN ψ=称为磁链．解 线圈中总的感应电动势())V (π100cos 51.2d d t tΦN=-=ξ 当s 100.12-⨯=t 时，V 51.2=ξ．12－7 载流长直导线中的电流以tId d 的变化率增长.若有一边长为d 的正方形线圈与导线处于同一平面内，如图所示.求线圈中的感应电动势. 分析 本题仍可用法拉第电磁感应定律tΦd d -=ξ，来求解.由于回路处在非均匀磁场中，磁通量就需用⎰⋅=SS B Φd 来计算.为了积分的需要，建立如图所示的坐标系.由于B 仅与x 有关，即B =B (x )，故取一个平行于长直导线的宽为d x 、长为d 的面元d S ，如图中阴影部分所示，则d S =d d x ，所以，总磁通量可通过线积分求得（若取面元d S =d x d y ，则上述积分实际上为二重积分）.本题在工程技术中又称为互感现象，也可用公式tIM d d -=ξ求解.解1 穿过面元d S 的磁通量为x d xIS B Φd π2d d 0μ=⋅=因此穿过线圈的磁通量为2ln π2d π2d 200⎰⎰===ddIdx xIdΦΦμμ再由法拉第电磁感应定律，有tI d t Φd d 21ln π2d d 0）（μξ=-=解2 当两长直导线有电流I 通过时，穿过线圈的磁通量为2ln π20dIΦμ=线圈与两长直导线间的互感为2ln π20d I ΦM μ==当电流以tId d 变化时，线圈中的互感电动势为 tI d t I Md d 21ln π2d d 0）（μξ=-=题 12-7 图12－8 有一测量磁感强度的线圈，其截面积S ＝4.0 cm 2 、匝数N ＝160 匝、电阻R ＝50Ω．线圈与一内阻R i ＝30Ω的冲击电流计相连．若开始时，线圈的平面与均匀磁场的磁感强度B 相垂直，然后线圈的平面很快地转到与B 的方向平行．此时从冲击电流计中测得电荷值54.010C q -=⨯．问此均匀磁场的磁感强度B 的值为多少？分析 在电磁感应现象中，闭合回路中的感应电动势和感应电流与磁通量变化的快慢有关，而在一段时间内，通过导体截面的感应电量只与磁通量变化的大小有关，与磁通量变化的快慢无关．工程中常通过感应电量的测定来确定磁场的强弱． 解 在线圈转过90°角时，通过线圈平面磁通量的变化量为NBS NBS ΦΦΦ=-=-=0Δ12因此，流过导体截面的电量为i i R R NBS R R Φq +=+=Δ则 ()T 050.0=+=NSR R q B i 12－9 如图所示，一长直导线中通有I ＝5.0 A 的电流，在距导线9.0 cm 处，放一面积为0.10 cm 2 ，10匝的小圆线圈，线圈中的磁场可看作是均匀的．今在1.0 ×10－2s 内把此线圈移至距长直导线10.0 cm 处．求：（1） 线圈中平均感应电动势；（2） 设线圈的电阻为1.0×10－2Ω，求通过线圈横截面的感应电荷．题 12-9 图分析 虽然线圈处于非均匀磁场中，但由于线圈的面积很小，可近似认为穿过线圈平面的磁场是均匀的，因而可近似用NBS ψ=来计算线圈在始、末两个位置的磁链．解 （1） 在始、末状态，通过线圈的磁链分别为1011π2r ISμN S NB ψ==,2022π2r IS μN S NB ψ==则线圈中的平均感应电动势为V 1011.111πΔ2ΔΔ8210-⨯=⎪⎪⎭⎫ ⎝⎛-==r r t IS N t μψξ 电动势的指向为顺时针方向．（2） 通过线圈导线横截面的感应电荷为C 101.11821-⨯=∆=-=t RR q ξψψ12－10 如图（ａ）所示，把一半径为R 的半圆形导线OP 置于磁感强度为B 的均匀磁场中，当导线以速率v 水平向右平动时，求导线中感应电动势E 的大小，哪一端电势较高？题 12-10 图分析 本题及后面几题中的电动势均为动生电动势，除仍可由tΦE d d -=求解外（必须设法构造一个闭合回路），还可直接用公式()l B d ⋅⨯=⎰lE v 求解．在用后一种方法求解时，应注意导体上任一导线元ｄl 上的动生电动势()l B d d ⋅⨯=v E .在一般情况下，上述各量可能是ｄl 所在位置的函数．矢量（v ×B ）的方向就是导线中电势升高的方向．解1 如图（ｂ）所示，假想半圆形导线O P 在宽为2R 的静止形导轨上滑动，两者之间形成一个闭合回路．设顺时针方向为回路正向，任一时刻端点O 或 端点P 距 形导轨左侧距离为x ，则B R Rx Φ⎪⎭⎫⎝⎛+=2π212即B R tx RB t ΦE v 2d d 2d d -=-=-= 由于静止的 形导轨上的电动势为零，则E ＝－2R v B ．式中负号表示电动势的方向为逆时针，对OP 段来说端点P 的电势较高．解2 建立如图（c ）所示的坐标系，在导体上任意处取导体元ｄl ，则()θR θB l θB E o d cos d cos 90sin d d v v ==⋅⨯=l B vB R θθBR E v v 2d cos d E π/2π/2===⎰⎰-由矢量（v ×B ）的指向可知，端点P 的电势较高．解3 连接OP 使导线构成一个闭合回路．由于磁场是均匀的，在任意时刻，穿过回路的磁通量==BS Φ常数.由法拉第电磁感应定律tΦE d d -=可知，E ＝0又因 E ＝E OP ＋E PO 即 E OP ＝－E PO ＝2R v B由上述结果可知，在均匀磁场中，任意闭合导体回路平动所产生的动生电动势为零；而任意曲线形导体上的动生电动势就等于其两端所连直线形导体上的动生电动势．上述求解方法是叠加思想的逆运用，即补偿的方法．12－11 长为L 的铜棒，以距端点r 处为支点，以角速率ω绕通过支点且垂直于铜棒的轴转动.设磁感强度为B 的均匀磁场与轴平行，求棒两端的电势差．题 12-11 图分析 应该注意棒两端的电势差与棒上的动生电动势是两个不同的概念，如同电源的端电压与电源电动势的不同．在开路时，两者大小相等，方向相反（电动势的方向是电势升高的方向，而电势差的正方向是电势降落的方向）．本题可直接用积分法求解棒上的电动势，亦可以将整个棒的电动势看作是O A 棒与O B 棒上电动势的代数和，如图（ｂ）所示．而E O A 和E O B 则可以直接利用第12－2 节例1 给出的结果．解1 如图（ａ）所示，在棒上距点O 为l 处取导体元ｄl ，则()()r L lB ωl lB ωE L-rrABAB 221d d --=-=⋅⨯=⎰⎰-l B v因此棒两端的电势差为()r L lB ωE U AB AB 221--==当L ＞2r 时，端点A 处的电势较高解2 将AB 棒上的电动势看作是O A 棒和O B 棒上电动势的代数和，如图（ｂ）所示．其中221r ωB E OA =,()221r L B ωE OB -= 则()r L BL ωE E E OB OA AB 221--=-=12－12 如图所示，长为L 的导体棒OP ，处于均匀磁场中，并绕OO ′轴以角速度ω旋转，棒与转轴间夹角恒为θ，磁感强度B 与转轴平行．求OP 棒在图示位置处的电动势．题 12-12 图分析 如前所述，本题既可以用法拉第电磁感应定律tΦE d d -= 计算（此时必须构造一个包含OP 导体在内的闭合回路， 如直角三角形导体回路OPQO ），也可用()l B d ⋅⨯=⎰lE v 来计算．由于对称性，导体OP 旋转至任何位置时产生的电动势与图示位置是相同的．解1 由上分析，得()l B d ⋅⨯=⎰OPOP E vl αB lo d cos 90sin ⎰=v()()l θB θωlod 90cos sin ⎰-=l()⎰==L L B l l B 022sin 21d sin θωθω由矢量B ⨯v 的方向可知端点P 的电势较高．解2 设想导体OP 为直角三角形导体回路OPQO 中的一部分，任一时刻穿过回路的磁通量Φ为零，则回路的总电动势QO PQ OP E E E tΦE ++==-=0d d 显然，E QO ＝0，所以()221PQ B ωE E E QO PQ OP ==-=2)sin (21θωL B = 由上可知，导体棒OP 旋转时，在单位时间内切割的磁感线数与导体棒QP 等效． 12－13 如图（ａ）所示，金属杆AB 以匀速12.0m s -=⋅v 平行于一长直导线移动，此导线通有电流I ＝40 A ．求杆中的感应电动势，杆的哪一端电势较高？题 12-13 图分析 本题可用两种方法求解． 方法1：用公式()l B d ⋅⨯=⎰lE v 求解，建立图（a ）所示的坐标系，所取导体元x l d d =，该处的磁感强度xIμB π20=． 方法2：用法拉第电磁感应定律求解，需构造一个包含杆AB 在内的闭合回路．为此可设想杆AB 在一个静止的导轨上滑动，如图（ｂ）所示．设时刻t ，杆AB 距导轨下端CD 的距离为y ，先用公式⎰⋅=SΦS B d 求得穿过该回路的磁通量，再代入公式tΦE d d -=，即可求得回路的电动势，亦即本题杆中的电动势．解1 根据分析，杆中的感应电动势为()V 1084.311ln 2πd 2πd d 50m1.1m 1.00-⨯-=-=-==⋅⨯=⎰⎰vv v I μx x μxl E ABAB l B 式中负号表示电动势方向由B 指向A ，故点A 电势较高．解2 设顺时针方向为回路AB CD 的正向，根据分析，在距直导线x 处，取宽为ｄx 、长为y 的面元ｄS ，则穿过面元的磁通量为x y xIμΦd 2πd d 0=⋅=S B 穿过回路的磁通量为11ln 2πd 2πd 0m1.1m 1.00⎰⎰-===SIyμx y x I μΦΦ回路的电动势为V 1084.32πd d 11ln 2πd d 500-⨯-=-=-=-=Iyμt y x I μt ΦE 由于静止的导轨上电动势为零，所以V 1084.35-⨯-==E E AB式中负号说明回路电动势方向为逆时针，对AB 导体来说，电动势方向应由B 指向A ，故点A 电势较高．12－14 如图（ａ）所示，在“无限长”直载流导线的近旁，放置一个矩形导体线框，该线框在垂直于导线方向上以匀速率v 向右移动，求在图示位置处，线框中感应电动势的大小和方向．题 12 -14 图分析 本题亦可用两种方法求解．其中应注意下列两点：（1）当闭合导体线框在磁场中运动时，线框中的总电动势就等于框上各段导体中的动生电动势的代数和．如图（ａ）所示，导体eh 段和fg 段上的电动势为零［此两段导体上处处满足()0l B =⋅⨯d v ］，因而线框中的总电动势为()()()()hg ef hgefghefE E E -=⋅⨯-⋅⨯=⋅⨯+⋅⨯=⎰⎰⎰⎰l B l B l B l B d d d d v v v v 其等效电路如图（ｂ）所示．（2）用公式tΦE d d -=求解，式中Φ是线框运动至任意位置处时，穿过线框的磁通量．为此设时刻t 时，线框左边距导线的距离为ξ，如图（c ）所示，显然ξ是时间t 的函数，且有v =tξd d ．在求得线框在任意位置处的电动势E （ξ）后，再令ξ＝d ，即可得线框在题目所给位置处的电动势．解1 根据分析，线框中的电动势为hg ef E E E -=()()⎰⎰⋅⨯-⋅⨯=hgefl B l B d d v v()⎰⎰+-=2201000d 2πd 2πl l l l d I μl d I μvv ()1202πl d d l I +=1vl μ由E ef ＞E hg 可知，线框中的电动势方向为efgh ．解2 设顺时针方向为线框回路的正向．根据分析，在任意位置处，穿过线框的磁通量为()ξξμξμ120020lnπ2d π21l Il x x Il l +=+=Φ⎰ 相应电动势为()()1120π2d d l ξξll I μt ΦξE +=-=v 令ξ＝d ，得线框在图示位置处的电动势为()1120π2l d d l l I μE +=v由E ＞0 可知，线框中电动势方向为顺时针方向．12－15 在半径为R 的圆柱形空间中存在着均匀磁场，B 的方向与柱的轴线平行．如图（ａ）所示，有一长为l 的金属棒放在磁场中，设B 随时间的变化率tBd d 为常量．试证：棒上感应电动势的大小为2222d d ⎪⎭⎫ ⎝⎛-=l R l t B ξ题 12-15 图分析 变化磁场在其周围激发感生电场，把导体置于感生电场中，导体中的自由电子就会在电场力的作用下移动，在棒内两端形成正负电荷的积累，从而产生感生电动势．由于本题的感生电场分布与上题所述情况完全相同，故可利用上题结果，由⎰⋅=l k l E d ξ计算棒上感生电动势．此外，还可连接OP 、OQ ，设想PQOP 构成一个闭合导体回路，用法拉第电磁感应定律求解，由于OP 、OQ 沿半径方向，与通过该处的感生电场强度E k 处处垂直，故0d =⋅l E k ，OP 、OQ 两段均无电动势，这样，由法拉第电磁感应定律求出的闭合回路的总电动势，就是导体棒PQ 上的电动势．证1 由电磁感应定律，在r ＜R 区域，⎰⎰⋅-=⋅=S B tl E k d d dd ξ tB r E r k d d ππ22-=⋅ 解得该区域内感生电场强度的大小tBr E k d d 2=设PQ 上线元ｄx 处，E k 的方向如图（b ）所示，则金属杆PQ 上的电动势为()()222202/2d d d 2/d d 2d cos d l R l t B x r l R tB r xE lk k PQ -=-==⋅=⎰⎰θξx E证2 由法拉第电磁感应定律，有22Δ22d d d d d d ⎪⎭⎫⎝⎛-==-==l R l t B t B S t ΦE E PQ讨论 假如金属棒PQ 有一段在圆外，则圆外一段导体上有无电动势？ 该如何求解？12－16 截面积为长方形的环形均匀密绕螺绕环，其尺寸如图（ａ）所示，共有N 匝（图中仅画出少量几匝），求该螺绕环的自感L ．题 12-16 图分析 如同电容一样，自感和互感都是与回路系统自身性质（如形状、匝数、介质等）有关的量．求自感L 的方法有两种：1．设有电流I 通过线圈，计算磁场穿过自身回路的总磁通量，再用公式IΦL =计算L ．2．让回路中通以变化率已知的电流，测出回路中的感应电动势E L ，由公式tI E L Ld /d =计算L ．式中E L 和t I d d 都较容易通过实验测定，所以此方法一般适合于工程中．此外，还可通过计算能量的方法求解．解 用方法1 求解，设有电流I 通过线圈，线圈回路呈长方形，如图（ｂ）所示，由安培环路定理可求得在R 1 ＜r ＜R 2 范围内的磁场分布为xNI μB π20=由于线圈由N 匝相同的回路构成，所以穿过自身回路的磁链为12200ln π2d π2d 21R R hI N μx h x NI μN N ψSR R ==⋅=⎰⎰S B 则1220ln π2R R h N μI ψL =若管中充满均匀同种磁介质，其相对磁导率为μr ，则自感将增大μr 倍．12－17 如图所示，螺线管的管心是两个套在一起的同轴圆柱体，其截面积分别为S 1 和S 2 ，磁导率分别为μ1 和μ2 ，管长为l ，匝数为N ，求螺线管的自感．（设管的截面很小）题 12-17 图分析 本题求解时应注意磁介质的存在对磁场的影响．在无介质时，通电螺线管内的磁场是均匀的，磁感强度为B 0 ，由于磁介质的存在，在不同磁介质中磁感强度分别为μ1 B 0 和μ2 B 0 ．通过线圈横截面的总磁通量是截面积分别为S 1 和S 2 的两部分磁通量之和．由自感的定义可解得结果．解 设有电流I 通过螺线管，则管中两介质中磁感强度分别为I L N μnl μB 111==,I LN μnl μB 222== 通过N 匝回路的磁链为221121S NB S NB ΨΨΨ+=+=则自感2211221S μS μlN I ψL L L +==+=12－18 有两根半径均为a 的平行长直导线，它们中心距离为d ．试求长为l 的一对导线的自感（导线内部的磁通量可略去不计）．题 12-18 图分析 两平行长直导线可以看成无限长但宽为d 的矩形回路的一部分．设在矩形回路中通有逆时针方向电流I ，然后计算图中阴影部分（宽为d 、长为l ）的磁通量．该区域内磁场可以看成两无限长直载流导线分别在该区域产生的磁场的叠加．解 在如图所示的坐标中，当两导线中通有图示的电流I 时，两平行导线间的磁感强度为()r d I μr I μB -+=π2π200 穿过图中阴影部分的磁通量为aa d l μr Bl ΦSad a-==⋅=⎰⎰-ln πd d 0S B 则长为l 的一对导线的自感为aad l μI ΦL -==ln π0 如导线内部磁通量不能忽略，则一对导线的自感为212L L L +=．L 1 称为外自感，即本题已求出的L ，L 2 称为一根导线的内自感．长为l 的导线的内自感8π02lμL =，有兴趣的读者可自行求解．12－19 如图所示，在一柱形纸筒上绕有两组相同线圈AB 和A ′B ′，每个线圈的自感均为L ，求：（1） A 和A ′相接时，B 和B ′间的自感L 1 ；（2） A ′和B 相接时，A 和B ′间的自感L 2 ．题 12-19 图分析 无论线圈AB 和A ′B ′作哪种方式连接，均可看成一个大线圈回路的两个部分，故仍可从自感系数的定义出发求解．求解过程中可利用磁通量叠加的方法，如每一组载流线圈单独存在时穿过自身回路的磁通量为Φ，则穿过两线圈回路的磁通量为2Φ；而当两组线圈按（1）或（2）方式连接后，则穿过大线圈回路的总磁通量为2Φ±2Φ，“ ±”取决于电流在两组线圈中的流向是相同或是相反．解 （1） 当A 和A ′连接时，AB 和A ′B ′线圈中电流流向相反，通过回路的磁通量亦相反，故总通量为0221=-=ΦΦΦ，故L 1 ＝0．（2） 当A ′和B 连接时，AB 和A ′B ′线圈中电流流向相同，通过回路的磁通量亦相同，故总通量为ΦΦΦΦ4222=+=，故L IΦI ΦL 4422===． 本题结果在工程实际中有实用意义，如按题（1）方式连接，则可构造出一个无自感的线圈． 12－20 如图所示，一面积为4.0 cm 2 共50 匝的小圆形线圈A ，放在半径为20 cm 共100 匝的大圆形线圈B 的正中央，此两线圈同心且同平面．设线圈A 内各点的磁感强度可看作是相同的．求：（1） 两线圈的互感；（2） 当线圈B 中电流的变化率为－50 A·ｓ－1时，线圈A 中感应电动势的大小和方向．题 12-20 图分析 设回路Ⅰ中通有电流I 1 ，穿过回路Ⅱ的磁通量为Φ21 ，则互感M ＝M 21 ＝Φ21/I 1 ；也可设回路Ⅱ通有电流I 2 ，穿过回路Ⅰ的磁通量为Φ12 ，则21212I ΦM M == ． 虽然两种途径所得结果相同，但在很多情况下，不同途径所涉及的计算难易程度会有很大的不同．以本题为例，如设线圈B 中有电流I 通过，则在线圈A 中心处的磁感强度很易求得，由于线圈A 很小，其所在处的磁场可视为均匀的，因而穿过线圈A 的磁通量Φ≈BS ．反之，如设线圈A 通有电流I ，其周围的磁场分布是变化的，且难以计算，因而穿过线圈B 的磁通量也就很难求得，由此可见，计算互感一定要善于选择方便的途径．解 （1） 设线圈B 有电流I 通过，它在圆心处产生的磁感强度RIμN B B 200=,穿过小线圈A 的磁链近似为A BA A A A S RIμN N S B N ψ200== 则两线圈的互感为H 1028.6260-⨯===RSμN N I ψM A B A A （2）线圈A 中感应电动势的大小为V 1014.3d d 4-⨯=-=tIME A 互感电动势的方向和线圈B 中的电流方向相同．12－21 如图所示，两同轴单匝线圈A 、C 的半径分别为R 和r ，两线圈相距为d ．若r 很小，可认为线圈A 在线圈C 处所产生的磁场是均匀的．求两线圈的互感．若线圈C 的匝数为N 匝，则互感又为多少？题 12-21 图解 设线圈A 中有电流I 通过，它在线圈C 所包围的平面内各点产生的磁 感强度近似为()2/322202dR IR μB +=穿过线圈C 的磁通为()22/32220π2r dR IR μBS ψC +==则两线圈的互感为()2/3222202πdR R r μI ψM +== 若线圈C 的匝数为N 匝，则互感为上述值的N 倍．12－22 如图所示，螺绕环A 中充满了铁磁质，管的截面积S 为2.0 cm 2 ，沿环每厘米绕有100 匝线圈，通有电流I 1 ＝4.0 ×10 －2A ，在环上再绕一线圈C ，共10 匝，其电阻为0.10 Ω，今将开关Ｓ 突然开启，测得线圈C 中的感应电荷为2.0 ×10 －3C ．求：当螺绕环中通有电流I 1 时，铁磁质中的B 和铁磁质的相对磁导率μr ．题 12-22 图分析 本题与题12-8 相似，均是利用冲击电流计测量电磁感应现象中通过回路的电荷的方法来计算磁场的磁感强度．线圈C 的磁通变化是与环形螺线管中的电流变化相联系的． 解 当螺绕环中通以电流I 1 时，在环内产生的磁感强度110I n μμB r =则通过线圈C 的磁链为S I n μμN BS N ψr c 11022==设断开电源过程中，通过C 的感应电荷为q C ，则有()RSI n μμN ψR ψR qc r c c 110201Δ1=--=-= 由此得T 10.02110===SN Rq I n B Cr μμ 相对磁导率1991102==I n S N Rq Cr μμ12－23 一个直径为0.01 m ，长为0.10 m 的长直密绕螺线管，共1 000 匝线圈，总电阻为7.76 Ω．求：（1） 如把线圈接到电动势E ＝2.0 V 的电池上，电流稳定后，线圈中所储存的磁能有多少？ 磁能密度是多少？*（2） 从接通电路时算起，要使线圈储存磁能为最大储存磁能的一半，需经过多少时间？分析 单一载流回路所具有的磁能，通常可用两种方法计算：方法 1： 如回路自感为L （已知或很容易求得），则该回路通有电流I 时所储存的磁能221LI W m =，通常称为自感磁能． 方法 2： 由于载流回路可在空间激发磁场，磁能实际是储存于磁场之中，因而载流回路所具有的能量又可看作磁场能量，即V w W Vm m d ⎰=，式中m w 为磁场能量密度，积分遍及磁场存在的空间．由于μB w m 22=，因而采用这种方法时应首先求载流回路在空间产生的磁感强度B 的分布．上述两种方法还为我们提供了计算自感的另一种途径，即运用V w LI V m d 212⎰=求解L ．解 （1） 密绕长直螺线管在忽略端部效应时，其自感lSN L 20μ=，电流稳定后，线圈中电流REI =，则线圈中所储存的磁能为 J 1028.3221522202-⨯===lRSE N μLI W m 在忽略端部效应时，该电流回路所产生的磁场可近似认为仅存在于螺线管中，并为均匀磁场，故磁能密度m w 处处相等，3m J 17.4-⋅==SLW w mm （2） 自感为L ，电阻为R 的线圈接到电动势为E 的电源上，其电流变化规律⎪⎪⎭⎫ ⎝⎛-=-t LR R E I e 1，当电流稳定后，其最大值R E I m = 按题意⎥⎦⎤⎢⎣⎡=22212121m LI LI ，则R E I 22=，将其代入⎪⎪⎭⎫ ⎝⎛-=-t LRR E I e 1中，得 ()s 1056.122ln 221ln 4-⨯=+=⎥⎦⎤⎢⎣⎡--=RL R L t12－24 未来可能会利用超导线圈中持续大电流建立的磁场来储存能量．要储存1 kW·h 的能量，利用1.0Ｔ的磁场，需要多大体积的磁场？ 若利用线圈中500 A 的电流储存上述能量，则该线圈的自感系数应该多大？解 由磁感强度与磁场能量间的关系可得302m 0.92/==μB W V m所需线圈的自感系数为H 2922==I W L m12－25 中子星表面的磁场估计为108Ｔ，该处的磁能密度有多大？解 由磁场能量密度21021098.32⨯==μB w m 3m /J12－26 在真空中，若一均匀电场中的电场能量密度与一 0.50Ｔ 的均匀磁场中的磁场能量密度相等，该电场的电场强度为多少？解 2021E εw e =,022μB w m =,按题意，当m e w w =时，0220221μB E ε=则1800m V 1051.1-⋅⨯==μεBE 12－27 设有半径R ＝0.20 m 的圆形平行板电容器，两板之间为真空，板间距离d ＝0.50 cm ，以恒定电流I ＝2.0 A 对电容器充电．求位移电流密度（忽略平板电容器的边缘效应，设电场是均匀的）．分析 尽管变化电场与传导电流二者形成的机理不同，但都能在空间激发磁场．从这个意义来说，变化电场可视为一种“广义电流”，即位移电流．在本题中，导线内存在着传导电流I c ，而在平行板电容器间存在着位移电流I d ，它们使电路中的电流连续，即c d I I =．解 忽略电容器的边缘效应，电容器内电场的空间分布是均匀的，因此板间位移电流2πd R j I d Sd d =⋅=⎰S j ，由此得位移电流密度的大小222m A 9.15ππ-⋅===R I R I j c d d。
