第18章《电功率》测试题一、单选题（每小题只有一个正确答案）1．三峡工程举世嘱目，其水电站的年设计发电量在8亿千瓦时以上，“千瓦时”是下列哪一个物理量的单位（ ）A ．时间B ．电流C ．电功D ．电功率2．想象一下，假如没有电流的热效应，下列设备还能工作的是（ ）A.白炽灯B.电烤箱C.电炉子D.电视机3．如图所示,小雨将两只鸡蛋举高2米，所做的功最接近于（ ）A ．0.02 JB ．0.2 JC ．2JD ．20 J4．居民楼有一户的电能表的表如图所示，某同学发表了以下几种意见，你认为正确的是（ ）A ．这户居民累积消耗电能1385度B ．这个电能表接能接在380V 的电路中使用C ．这户居民能同时使用1000W 的电饭煲和1500W 的空调D ．这个电能表中间铝盘转过30转，所计量的用电器消耗的电能是3.6×104J5．如图所示，用大小不同的力（F 1＞F 2＞F 3）将质量为m 的物体在不同的接触面上沿力的方向移动相同的距离S ，力在三个过程中所做的功分别为W 1、W 2、W 3，则（ ）A ．123W W W >>B ．123W W W <<C ．123W W W =<D ．123W W W ==6．下列仪器中能用来测量电功的是（ ）A．电压表 B．电流表 C．电能表 D．测电笔7．在如图所示的实物电路中,电源电压恒为3V,滑动变阻器的规格为“1001A”,灯泡上标有2.5V1W”的字样,闭合开关后调节滑动变阻器的滑片,在保证各元件安全的情况下,下列说法正确的是（）A．小灯泡正常发光时的电阻为2.50B．向右移动滑片时,电压表V1的示数变小,小灯泡亮度变暗C．向右移动滑片时,电压表V2与电流表A的示数之比不变D．让小灯泡正常发光1min,滑动变阻器产生的电热为12J8．如图所示的电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω 1A”，灯泡标有“2.5V 1.25W”字样。
人教版九年级物理第十八单元《电功率》综合检测题（含答案）[测试范围:第十八章时间:40分钟分值:100分]一、选择题(每题3分,共33分)1.如图所示为几种常见的用电器,其中额定功率最接近800 W的用电器是 ()2.如图所示电路中,闭合开关,发现甲灯不发光,乙灯发光。
经检查,电路连接正确,两只灯泡都完好无损。
则甲灯不发光的原因最有可能是()A.甲灯的实际功率较大B.甲灯两端的电压远小于乙灯两端的电压C.通过甲灯的电流远大于通过乙灯的电流D.甲灯的实际功率太小3.在相同时间内,电流通过电阻丝甲产生的热量比通过电阻丝乙产生的热量多,则下列说法中正确的是()A.甲的电阻一定大于乙的电阻B.甲两端的电压一定大于乙两端的电压C.甲中的电流一定大于乙中的电流D.甲的实际功率一定大于乙的实际功率4.如图所示,阻值为R的电阻丝,用四种方法分别接在电压为U或2U的电源上,闭合开关后,在相同时间内虚线框里的电阻丝产生的总热量最多的是()5.如图所示,闭合开关,将滑动变阻器的滑片P向上滑动时,下列说法中正确的是()A.灯泡变暗,电压表示数变大B.灯泡变亮,电压表示数不变C.电路消耗的总功率变小,电压表示数不变D.电路消耗的总功率变大,电压表示数变大6.如图所示,电源电压保持不变,闭合开关S,当滑片P向右移动时,下列说法中错误的是()A.电压表的示数变大B.电流表的示数变小C.灯L的亮度不变D.电路的总功率变小7.把标有“12 V12 W”的灯L1和“12 V 6 W”的灯L2串联起来接在电源电压为12 V的电路中,下列说法中正确的是()A.两灯均不能正常发光,但灯L1较亮B.两灯均不能正常发光,但灯L2较亮C.两灯均能正常发光D.把电源电压提高到24 V,两灯都能正常发光8.如图所示是电阻甲和乙的I-U图象,下列说法中正确的是 ()A.电阻甲和乙都是阻值不变的电阻B.当乙两端电压为2 V时,R乙=5 ΩC.甲、乙串联在电路中,当电路中电流为0.2 A时,电源电压为2 VD.甲、乙并联在电路中,当电源电压为2 V时,电路总功率为1.2 W9.为检查驾驶员是否饮酒而设计的电路如图甲所示,R为酒精气体传感器,其阻值随酒精气体浓度的变化曲线如图乙所示,R0为定值电阻,电源电压不变。
第十八章专题训练多挡位电热器综合计算1．如图甲所示是一款加热型榨汁机，图乙是它的内部电路结构示意图，其中R1、R2均为发热电阻丝，接通电动机可以进行榨汁；关闭电动机接通电阻丝可以进行加热或者保温：榨汁机的部分参数如表所示，求:（1）仅榨汁时，正常工作10s电路消耗的电能?（2）若R2=400Ω，则加热功率为多少?（3）傍晚用电高峰时，小红关闭家里所有用电器，只让榨汁机以加热档工作，发现在5min 内电能表的转盘转了50转，电能表的铭牌如图丙所示，则用电高峰时家庭电路的实际电压为多少?（不考虑电阻值随温度的变化）榨汁机部分参数表额定电压220V加热功率？保温功率121W榨汁功率88W容量400ml2．如图甲为某型号电热水壶，它具有加热、保温、电动出水及干烧断电功能。
其简化电路如图乙所示。
S1是壶底温控开关，通常闭合，当壶底发热盘的温度达到120℃自动断开。
S2是壶壁温控开关，按下时对水加热，水烧开后自动断开，电热水瓶处于保温状态。
S3是电动出水开关，按下时闭合，电磁泵（类似于电动机）将水抽出。
已知电热水壶保温功率为50 W，加热功率为1150W。
（1）电热水壶处于保温状态且不抽水时，接入电路的电阻是多少Ω？（2）电热水壶处于加热状态时，通过 R 1的电流是多少A ？（3）闭合 S 3，电磁泵正常工作时两端电压为20V ，已知 R 3阻值为 200Ω，放满一杯水约需10s ，则电磁泵正常工作10s 消耗的电能约为多少J ？3．图甲所示为某电暖器的简化原理图，其中R 1、R 2是两个相同的电热丝，单个电热丝的电流与电压的关系图像如图乙所示。
已知电源电压为220V ，每个电热丝的额定电压均为220V ，现要在某卧室使用该电暖器，卧室的容积为50m 3，空气的比热容为1.0×103J/（kg·），空气密度为=1.2kg/m 3，假设卧室封闭，请根据图像及以上信息解答下列问题。
（1）每个电热丝正常工作时的电阻及额定功率是多少?（2）只闭合S 2时，流过电热丝的电流为多少?此时电暖器消耗的总功率为多少?（3）只闭合S 1和S 3，让电暖器工作15min ，卧室内的温度升高了10，电暖器的加热效率是多少?℃℃4．如图甲所示是某家用多功能电炖锅，深受消费者认可和青睐。
人教版初中物理九年级第18章《电功率》测试试题（含答案）第18章《电功率》测试题一、单选题（每小题只有一个正确答案）1．下列四个节能灯，均接在36V电压下工作，能正常发光的是（）A．220V 18W B．220V 9W C．12V 18W D．36V 9W2．下列家用电器中，正常工作时电流最接近0.5安的是（）A．电饭煲 B．电视机 C．电熨斗 D．空调器3．无需电源电压的转换设备，能直接在家庭电路220伏电压下正常工作的用电器是（）A．手机 B．手电筒 C．电视机遥控器 D．电视机4．下列物理量的估计最接近实际的是（）A．液晶电视机正常工作时的电流约为10 ＡB．家用空调的额定功率约为50 WC．对人体安全的电压为220 VD．一节新干电池的电压约为1.5 V5．用电器通电时都会发热，下列哪种用电器可以认为是将电能全部转化成了内能( )A．电吹风 B．电熨斗 C．电风扇 D．电视机6．小华家电热毯内的电阻丝断了，她爸爸将电阻丝的两个断头接上后继续使用，在使用中发现接头处的电热毯烧焦了，其原因可能是：（）A．电阻丝总长度变短，总电阻变小，电流变大B．电阻丝总长度变短，总电阻变大，电流变小C．接头处电阻变小，相同时间内释放的热量更多D．接头处电阻变大，相同时间内释放的热量更多7．将灯L1、L2连接在某电路中，发现灯L2比灯L1亮很多，为了确定两个灯是怎样的连接方式，小明用电压表测得两个灯两端的电压都是2V，下列说法正确的是（）A．两个灯一定是串联 B．两个灯一定是并联C．两个灯的规格一定一样 D．两个灯可能是串联也可能是并联8．小明家的电能表月初的数字是，月末表盘的示数如图所示。
若按0.5元/kW•h的标准收费，他家本月应缴纳电费元。
若此电能表的转盘在10min内转过400r，则接在该电能表上的用电器总功率为 W．（）1 / 9A．420元，1200W B．42元，1000WC．4.2元，1200W D．42元 1200W9．小灯泡L1和L2分别标有“2.5V 0.3A”、“3.8V 0.3A”将L1和L2分别采用如图甲、乙所示的方式与同一电源连接，闭合开关S后，L1和L2都能发光，不考虑灯丝电阻的变化，下列说法正确的是（）A．L1的电阻大于L2的电阻B．甲图中通过L1的电流大于通过L2的电流C．乙图中L1、L2两端的实际电压相等D．甲、乙两图中L1的实际功率小于L2的实际功率10．如图甲所示的电路中，电源电压保持不变，闭合开关，将滑动变阻器的滑片从一端移动到另一端的过程中，两只电压表与电流表示数的变化关系如图乙所示，分析实验数据，下列说法正确的是（）A．电源电压为14V B．滑动变阻器的最大阻值为60ΩC．定值电阻R1为15Ω D．电路消耗的最大功率8.4W11．妮妮的新家中有150W的电视机一台，300W的洗衣机一台，100W的电冰箱一台，2200W 的柜式空调机一台，250W的电脑一台，800W的电饭锅一只，40W的照明灯8盏，则安装电能表时，选用以下哪一种电能表最合适（）A．220V 5A B．220V 15A C．220V 20A D．220V 30A 12．灯泡L与定值电阻R组成的电路如图甲所示，L和R的I-U图线分别为图乙中的A、人教版初中物理九年级第18章《电功率》测试试题（含答案）3 / 9B ，闭合开关S ，L 正常发光，电路的总功率为4.8W ，此时灯泡L 的（ ）A ．电压为7VB ．电流为0.3AC ．电阻为20ΩD ．功率为3W13．电工师傅常用一只标有“220V、40W”的灯泡Lo(检验灯泡)取代保险丝，来检查新安装的照明电路中每个支路的情况。

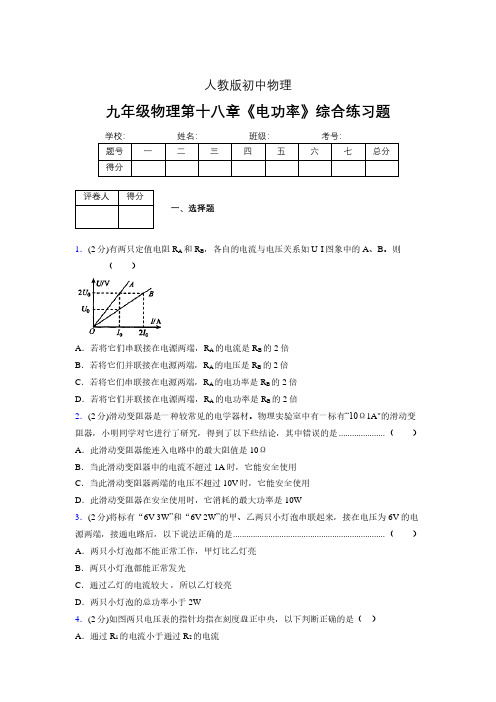

人教版初中物理九年级物理第十八章《电功率》综合练习题题号一二三四五六七总分得分评卷人得分一、选择题1．(2分)有两只定值电阻R A和R B，各自的电流与电压关系如U-I图象中的A、B。
则（）A．若将它们串联接在电源两端，R A的电流是R B的2倍B．若将它们并联接在电源两端，R A的电压是R B的2倍C．若将它们串联接在电源两端，R A的电功率是R B的2倍D．若将它们并联接在电源两端，R A的电功率是R B的2倍2．(2分)滑动变阻器是一种较常见的电学器材。
物理实验室中有一标有“10Ω1A"的滑动变阻器，小明同学对它进行了研究，得到了以下些结论，其中错误的是 ..................... （）A．此滑动变阻器能连入电路中的最大阻值是10ΩB．当此滑动变阻器中的电流不超过1A时，它能安全使用C．当此滑动变阻器两端的电压不超过10V时，它能安全使用D．此滑动变阻器在安全使用时，它消耗的最大功率是10W3．(2分)将标有“6V 3W”和“6V 2W”的甲、乙两只小灯泡串联起来，接在电压为6V的电源两端，接通电路后，以下说法正确的是..................................................................... （）A．两只小灯泡都不能正常工作，甲灯比乙灯亮B．两只小灯泡都能正常发光C．通过乙灯的电流较大，所以乙灯较亮D．两只小灯泡的总功率小于2W4．(2分)如图两只电压表的指针均指在刻度盘正中央，以下判断正确的是（）A．通过R1的电流小于通过R2的电流B．R1两端的电压与R2两端的电压相等C．R1电阻值大于R2电阻值D．R1消耗的功率小于R2消耗的功率5．(2分)如图所示的电路中，电源电压12V且保持不变，灯丝电阻不随温度变化，灯泡L 的额定功率为7.2W。
当开关S1、S2都闭合时，通过灯泡的电流为I1，灯泡正常发光当开关S1闭合S2断开时，通过灯泡的电流为I2，灯泡的功率是3.2W，则下列计算结果不正确的是（）A．灯泡电阻是20ΩB．电阻R的阻值是10ΩC．当开关S1闭合S2断开时，电阻R的的功率是1.6WD． I1 I2＝9 46．(2分)将额定电压相同的两个灯泡L1、L2串联后接入电路中，接通电路后发现L1要亮一些，则下列判断正确的是（）A．L1的电阻可能比L2的小C．若将两灯并联接入电路中，L1更亮B．L1的额定功率可能比L2的大D．两灯正常工作时L1要暗一些7．(2分)如图所示，闭合形状S后，使滑动变阻器R的滑片P向左滑动，则（）A．电流表的示数变大，电压表的示数变大，灯变暗B．电流表的示数变小，电压表的示数变大，灯变亮C．电流表示数变大，电压表的示数变小，灯变暗D．电流表示数变小，电压表的示数变小，灯变暗8．(2分)如图所示，闭合形状S后，使滑动变阻器R的滑片P向左滑动，则 ......... （）A．电流表的示数变大，电压表的示数变大，灯变暗B．电流表的示数变小，电压表的示数变大，灯变亮C．电流表示数变大，电压表的示数变小，灯变暗D．电流表示数变小，电压表的示数变小，灯变暗评卷人得分二、多选题9．(0分)如图所示，有一只规格为“20V，0.5A”的用电器，接入电路后，与它串联的电流表的示数是0.5A，则下列说法中，正确的是（）A．这个用电器的额定电功率是10WB．这个用电器的电阻值为40ΩC．这个用电器肯定不在额定电压下工作D．如果串联上一只10Ω，这个用电器就再也不能正常工作了评卷人得分三、填空题10．(3分)(8分)人类正面临能源危机，为选用节能交通信号灯的灯源，实验室通过实验发现，下表中的LED灯和白炽灯在正常工作时光照强度相同.有关数据如下表：二种灯LED灯白炽灯发光原理二极管发光钨丝高温发光⑴请根据以上材料说明使用LED灯的两个优点：①②____________ ______.⑵LED灯正常工作时的电流是 A，每天正常工作10小时，使用LED灯比使用白炽灯可节约电能为kW•h，可将㎏的水从20℃加热到100℃.（c水＝4.2×103J/㎏，结果保留两位小数）11．(3分)如图所示，当S闭合，甲、乙两表为电压表时，两表示数比为U甲：U乙＝5：3当S断开，甲、乙两表为电流表时，两表示数比为I甲：I乙＝，此时R1和R2消耗的功率之比P甲：P乙＝。
人教版九年级物理第18章电功率综合训练（含答案）一、选择题1. 下列用电器工作时，能量转化的主要形式与电饭锅相同的是()A. 电烤箱B. 空调C. 电风扇D. 洗衣机2. 小萌在更换灯泡时发现灯泡上标有“220 V40 W”的字样．下列说法中正确的是()A. 该灯泡只能在220 V电压下工作B. 该灯泡的实际功率是40 W不变C. 该灯泡每秒消耗的电能是40 WD. 该灯泡正常发光时的功率是40 W3. 把标有“220 V40 W”的灯泡L1和“220 V60 W”的灯泡L2串联接入220 V电路两端，下列说法正确的是()A. 两灯泡的额定电压都变小了B. 两灯泡的额定电功率都变小了C. 灯泡L1两端的实际电压比L2两端的实际电压大D. 通过灯泡L1的实际电流比L2的实际电流大4. 图甲中的A、B分别为小灯泡和定值电阻的I－U图像，小灯泡和电阻的连接情况如图乙所示，电源电压8 V，下列说法正确的是()A. 小灯泡电阻随温度的增大而减小B. 灯泡的实际电功率为0.6 WC. 电阻的阻值为0.05 ΩD. 电阻的电功率为0.8 W5. 图是检测酒精浓度的测试仪的原理图，图中电源电压恒为8 V，R1为定值电阻，酒精气体传感器R2的阻值随酒精气体浓度的增大而减小。
当酒精浓度为0时，R2=60 Ω，此时电压表示数为2 V。
以下说法错误的是()A.若酒精气体浓度变大，电压表和电流表示数都变大B.定值电阻R1的阻值为20 ΩC.酒精浓度为0时，电路消耗的总功率为0.6 WD.若电流表示数达到0.2 A时，表示酒驾，此时R2消耗的电功率为0.8 W6. 小明家上次查看电能表示数为，本次查看时电能表示数如图所示，则下列说法正确的是()A.他家在这段时间内消耗的电能为903 kW·hB.电能表是测量电功率的仪表C.若只让一个标有“220 V1000 W”的电热水器正常工作10 min，则电能表的转盘转了600转D.这个电能表的额定功率为2200 W7. 如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是()A. 灯泡L变亮B. 电压表示数变大C. 电流表示数变小D. 电路消耗的总功率变大8. 如图所示，电源电压6 V保持不变，定值电阻R1标有“10 Ω0.5 A”字样，滑动变阻器R2标有“20 Ω 1 A”字样，电流表量程为0~0.6 A，电压表量程为0~3 V。
2022学年九年级物理上学期期末复习第十八章《电功率》综合练习卷一、单选题1．关于电功，下列说法中正确的是（）A．电功是表示电流做功快慢的物理量B．电流越大，电流做的功就越多C．电功是表示电流做功多少的物理量D．电流做功越多，消耗的电能不一定越多2．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示；把它们串联在电路中，如图（乙）所示。
闭合开关S，这时电路中的电流为0.2A，则电源电压和元件A在10s电流做的功分别是（）A．2V，2J B．3V，2J C．3V，6J D．2V，4J 3．有甲、乙两盏电灯，甲灯上标有“36V60W”，乙灯上标有“220V60W”，当它们分别在其额定电压下工作发光时，其亮度是（）A．乙灯比甲灯更亮B．甲灯比乙灯更亮C．两盏灯一样亮D．无法判定哪盏灯更亮4．小明利用电能表测量某个家用电器的电功率，当电路中只有这个电器连续工作时，测得在1h内，消耗的电能为1.2kW•h，那么用这个电器是（）A．液晶电视机B．台式计算机C．家用空调D．电冰箱5．标有“6V 3.6W”的小灯泡，通过它的电流随两端电压的变化关系如图所示。
若把这种规格的两只灯泡串联在6V的电源两端，则每只灯泡的实际电阻和实际功率分别为（）A．10Ω，0.9W B．6Ω0.9W C．6Ω 1.5W D．10Ω 1.8W 6．下列关于电功和电功率的说法中正确的是（）A．电流做功的过程，实际是把其他形式的能转化为电能的过程B．电流通过导体时所做功的多少取决于导体两端的电压、通过导体的电流和导体的电阻C．电流做功的快慢取决于用电器两端的电压和通过导体的电流D．电功率越大的用电器，电流做功越多7．如图所示电路，电源电压保持不变，闭合开关S后，滑动变阻器滑片P向左移动的过程中（不考虑灯丝的电阻受温度的影响），下列说法正确的是（）A．电压表示数逐渐变大B．电流表示数逐渐变小C．小灯泡的亮度逐渐变暗D．滑动变阻器两端的电压逐渐变大8．如图所示是新型节能应急台灯电路示意图，台灯充好电后，使用时可通过调节滑动变阻器接入电路的阻值R改变灯泡的亮度，假定电源电压、灯泡电阻不变，则灯泡两端电压U随R变化的图象是（）A．B．C．D．9．如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片向左移动，在此过程中，下列表述正确的是（）①电流表示数变小②灯泡L亮度不变③电压表示数不变④变阻器连入电路的电阻变小A．①②③④B．只有①②C．只有③④D．只有①②③10．图中“+”、“﹣”分别表示电表的正负接线柱，可以测量R消耗的电功率的电路图是（）A．B．C．D．11．如图甲，闭合开关S，调节滑动变阻器的滑片从最右端滑至最左端时，小灯泡恰好正常发光，电流表示数与两电压表示数的关系图象如图乙。
新人教版)物理第18章第2节电功率同步练习（含解析）1.小明“测量小灯泡的电功率”，根据如图所示的电路连好电路后，闭合开关S，发现灯泡不发光，电压表无示数，电流表有示数但为超出量程，则产生这一现象的原因可能是A A．小灯泡发生短路B．小灯泡发生了断路C．滑动变阻器发生了短路D．滑动变阻器的滑片接触不良2.小灯泡L上标有“2.5V”字样，它的电阻随它两端电压变化的图像如图甲所示。
将小灯泡L和电阻R0接入图乙所示的电路中，电源电压为3V，且保持不变。
当开关S闭合时，小灯泡L恰好能正常发光。
下列说法不正确．．．的是DA．电阻R0的阻值为2ΩB．开关S闭合时，小灯泡L的电阻为10ΩC．小灯泡L的额定功率为0.625WD．开关S断开时，小灯泡L的电阻为0Ω3.在如图的电路中，灯泡L上标有“6V 4W”的字样，当S、S1均闭合时，灯泡正常发光，电压表示数为12V；若再断开S1，灯泡的实际功率变为原来的，则下列选项正确的是BA．电路中电源电压为24VB．电阻R1的阻值为27ΩC．断开S1后，电压表的示数变大D．断开S1前后，电流表的示数之比为4：14. 如图所示电路，开关闭合后，电源两端电压恒为6V。
若电路中连接“3V 1.5W”的灯泡，闭合开关，调节滑动变阻器的滑片至点a时，灯泡正常发光；若改接“4V 2W”的灯泡，闭合开关，调节滑动变阻器的滑片至点b时，灯泡也正常发光，则ABCA.两种状态下，电路中灯泡与滑动变阻器的总功率相同B．点a以在点b的右侧C．电流表在两种状态下示数均为0.5AD．电压表在两种状态下示数之比是2：35.如图所示的电路中.电饭电压保持不变，闭合开关S后BA.电压表的示数变大B.电流表的示数变大C，电路中的总电阻变大D.电路消耗的总功率变小6.在图4甲所示的电路中，当滑片P由b移到a的过程中，电压表示数U及滑动变阻器接入电路的电阻R2的变化情况如图4乙所示。
下列说法正确的是DA电阻R1的阻值为20ΩB．滑片P移到b端时，R2两端的电压为6vC．滑片P移到a端时，R1消耗的功率为0.2WD ．当滑片P 移到中点时，通过R 1的电流为0.3A7.如图所示的电路中，电源电压不变，R 1为定值电阻。
第十八章专题训练电功率综合计算1．如图，电路中电源电压恒定，小灯泡L的额定电压为6V，滑动变阻器R1标有“200Ω1A”，电压表量程为0～5V。
只闭合开关S2，当R1的滑片P移至最左端时，小灯泡恰好正常发光，此时电流表示数为0.5A；再闭合S1，电流表的示数变为0.8A。
求：（1）灯泡的额定功率；（2）电阻R2的阻值；（3）只闭合S1，当电路总功率最小时R1接入电路的阻值。
2．图甲是可自动调节亮度台灯的电路图。
灯泡标有“24V 12W”字样，R1为光敏电阻。
其阻值随光照强度的变化如图乙所示。
滑动变阻器R2最大阻值为30Ω。
当光照强度为E1、R2连入电路的则值为12Ω时。
灯正常发光（不计温度对灯丝电阻的影响）。
求：（1）灯泡的电阻和灯泡正常发光5分钟消耗的电能；（2）电源电压；（3）光照强度在E1~E2之间，通过调节R2，灯泡实际功率的变化范围。
（灯泡两端的电压不能超过额定电压）3．图甲是某款电熨斗，图乙是其电路原理图。
电源电压为220V ，、为发热体。
熨斗两挡功率分别为100W 和500W ，通过开关S 实现温度控制，S 闭合时为高温档。
（1）求的阻值；（2）在使用过程中，若电熨斗10min 消耗电能，请通过计算说明：在这段时间内电熨斗处于何种工作状态，并求出相应状态下的工作时间；（3）为了适应不同室温和更多衣料，小明对电路做了改进，将换成滑动变阻器，如图丙所示，、均为发热体。
假定电熨斗每秒钟散失的热量Q 跟电熨斗表面温度与环境温度的温度差关系如图丁所示。
在一个20℃的房间，要求电熨斗表面保持220℃不变，应将的阻值调为多大？4．如图甲所示电路中，电源两端电压保持不变，R 0为定值电阻，R 1为滑动变阻器。
图乙是该滑动变阻器消耗的电功率与电流关系的图像。
求：（1）该滑动变阻器的最大阻值；（2）定值电阻R 0的阻值；（3）电源电压。
1R 2R 1R 51.3210J ⨯2R 3R 1R 3R t ∆3R5．如图甲所示，实验小组的同学设计了一种测量温度的电路，已知电源电压为且保持不变，是定值电阻，是热敏电阻，其阻值随温度变化的图象如图乙所示，电路中允许通过最大电流为。
九年级物理第十八章《电功率》综合测试卷-人教版（含答案）一、选择题（本大题共12小题）1．如图所示电路的电源电压保持不变，闭合开关S后，将滑动变阻器的滑片向左移动的过程中（）A．电流表示数变小B．电压表示数不变C．两表示数之比不变D．电阻R1的功率变小2．下列用电器利用电流热效应工作的是（）A．平板电脑B．智能手机C．电视机D．电热毯3．从发电站到用电地区，通常都有一段相当长的距离。
根据焦耳定律，目前采用高压输电的方式可以减少远距离输电中的电能损失，因为这样减小了输电线中的（）A．电压B．电流C．电阻D．通电时间4．将两只分别标有“6V 3W”和“3V 3W”的小灯泡L1和L2串联接在电源电压恒为6V的电路中，设两只小灯泡电阻不变，则（）A．两只小灯泡的电阻之比R1:R2＝2:1B．两只小灯泡的实际功率之比P1:P2＝4:1C．小灯泡L1可以正常发光D．电路消耗的总功率为3W5．我国对超导体新材料的研究被收录在《改革开放先锋创新发展引擎﹣﹣中国科学院改革开放四十年》一书中，并高居榜首。
超导现象指的是某些物质在很低的温度时，如铝在﹣271.76℃以下，铅在﹣265.95℃以下，电阻就变成了0。
假如某种超导体新材料已经可以在常温下使用，你认为这种材料最适合用来做（）A．保险丝B．电炉丝C．输电导线D．灯丝6．如图所示是定值电阻R和小灯泡L的U﹣I图像，下列依据图像信息的判断正确的是（）A．当通过R的电流为0.1A时，它两端的电压为1VB．当L两端电压为2.5V时，其电阻为10ΩC．将R和L串联，若电流为0.3A，则电路消耗的总功率为0.6WD．将R和L并联，若电压为1V，则电路的总电流为0.4A7．如图所示的仪表装在家庭电路中，它是用来测量整个家庭电路中所有用电器在一段时间内消耗的（）A．电能B．电流C．电功率D．电压8．如图所示，电源电压保持12V不变，小灯泡L上标有“6V 3W”字样，滑动变阻器最大阻值R=60Ω。
