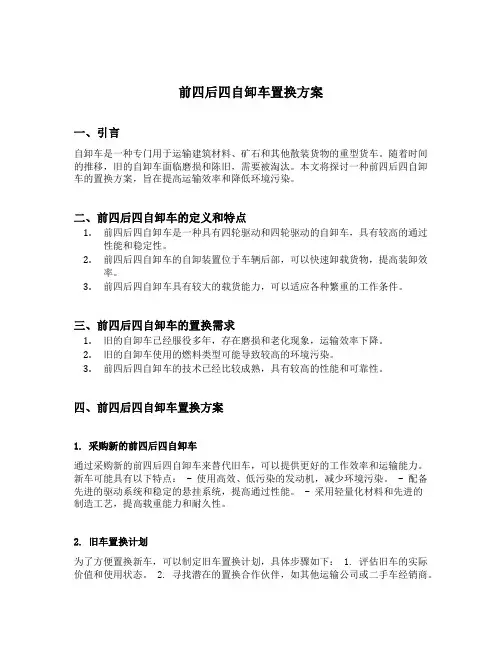

前四后四自卸车置换方案一、引言自卸车是一种专门用于运输建筑材料、矿石和其他散装货物的重型货车。
随着时间的推移，旧的自卸车面临磨损和陈旧，需要被淘汰。
本文将探讨一种前四后四自卸车的置换方案，旨在提高运输效率和降低环境污染。
二、前四后四自卸车的定义和特点1.前四后四自卸车是一种具有四轮驱动和四轮驱动的自卸车，具有较高的通过性能和稳定性。
2.前四后四自卸车的自卸装置位于车辆后部，可以快速卸载货物，提高装卸效率。
3.前四后四自卸车具有较大的载货能力，可以适应各种繁重的工作条件。
三、前四后四自卸车的置换需求1.旧的自卸车已经服役多年，存在磨损和老化现象，运输效率下降。
2.旧的自卸车使用的燃料类型可能导致较高的环境污染。
3.前四后四自卸车的技术已经比较成熟，具有较高的性能和可靠性。
四、前四后四自卸车置换方案1. 采购新的前四后四自卸车通过采购新的前四后四自卸车来替代旧车，可以提供更好的工作效率和运输能力。
新车可能具有以下特点： - 使用高效、低污染的发动机，减少环境污染。
- 配备先进的驱动系统和稳定的悬挂系统，提高通过性能。
- 采用轻量化材料和先进的制造工艺，提高载重能力和耐久性。
2. 旧车置换计划为了方便置换新车，可以制定旧车置换计划，具体步骤如下： 1. 评估旧车的实际价值和使用状态。
2. 寻找潜在的置换合作伙伴，如其他运输公司或二手车经销商。
3. 就旧车的置换价值和交易条件进行协商，达成双方满意的交易。
4. 积极稳妥地进行旧车的置换交易，确保顺利完成置换过程。
3. 老旧车辆的处理对于无法通过置换方案实现置换的老旧车辆，可以考虑以下处理方式： - 出售给汽车拆解企业，进行废旧车辆的回收和资源利用。
- 对车辆进行改造和再利用，如改造为其他类型的货车、工程车或拖拉机等。
- 对车辆进行拍卖或公开竞价，寻找感兴趣的买家。
4. 置换方案的风险和挑战在进行前四后四自卸车置换方案时，可能会面临以下风险和挑战： - 新车采购成本较高，需要合理控制预算。
重型自卸车的车厢设计
重型自卸车的车厢设计通常需要考虑以下几个方面：
1. 车厢容量：车厢容量应该足够大，以满足货物的装载要求。
一般情况下，重型自卸车的车厢容量可以达到20-30立方米。
2. 车厢底部：车厢底部应采用耐磨材料，以保证长时间使用不损坏。
常见的材料有铁板、硬质减震橡胶等。
3. 卸货方式：卸货方式可选择侧边翻斗式、后底倾式等。
侧边翻斗式可以便于卸货，但相对而言需要更大的堆载空间。
后底倾式需要更加平坦的卸货场地。
4. 卸货机构：卸货机构通常由液压、机械或电动驱动等方式实现。
液压卸货机构可以快速高效地卸货，但价格较贵。
机械卸货机构则操作简单、维护成本低，但卸货速度慢。
综上，重型自卸车的车厢设计需要根据具体使用要求选择不同的材料和卸货机构，以提高装载效率和卸货速度。

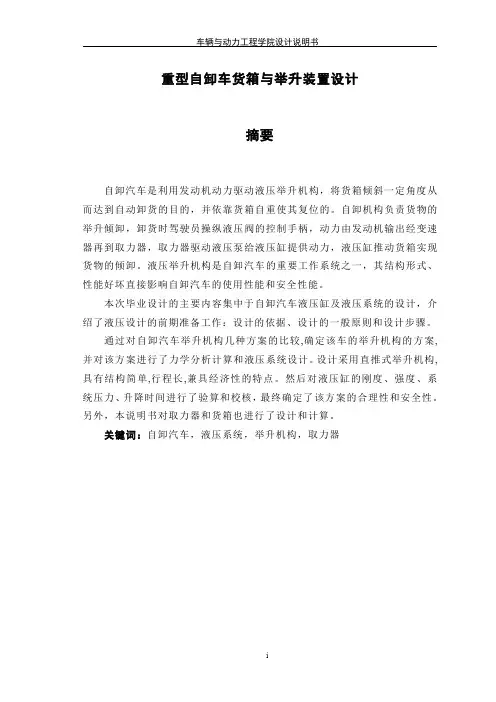

┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊摘要随着国民经济的增长，我国专用汽车市场进入了快速成长期。
2005年专用汽车生产企业已经有628家，专用汽车品种已经达到4900多个，2005年专用汽车产量达70万辆，占载货汽车总产量的40%。
作为专用汽车中一个分支的自卸汽车，陆续出现了多种多样的型式，其中最常见的是后倾式自卸汽车。
本文首先对自卸汽车国内外发展现状及设计内容作了相关的概述。
接着，按照自卸汽车设计步骤，从车厢设计、举升机构的设计选型、液压系统的设计等方面对CA3071PK2AEA80自卸汽车进行总体设计，并对主车架、副车架进行了改装与设计。
对整个CA3071PK2AEA80自卸汽车的外廓尺寸、轮距与轴距尺寸、前悬后悬以及整车的装载质量、整备质量、总质量、和轴载质量进行了相关的计算与设计。
关键字：专用汽车，自卸汽车，总体布置，举升机构┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊AbstractWith the national economic growth , China's auto market has entered a special rapid growth.2005 Special Purpose Vehicle manufacturers have been 628,Special Purpose Vehicle has reached more than 4900 varieties,2005 special vehicle production reached 700,000,Accounting for 40% of total truck. As a Special Purpose Vehicle in a branch of the dump truck , has been found in a wide variety of types , of which the most common is backward curved dump truck.In this paper, firstly, I made a general about the auto unload vehicle design and its development domestic and abroad. Then, at the point of compartment, rising organization etc, I started the design of the CA1167PK2EA80 auto unload vehicle. Also, I refit and designed the vice-car stalk. To whole CA1167PK2EA80 the lading quantity, reorganization quantity, measure, tread, wheelbase, forward suspension behind，proceeded the related calculation and design.KEY WORDS:Special Purpose Vehicle, Dump Truck, General layout ,Lifting mechanism┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊目录第一章绪论 (5)1.1引言 (5)1.2国内外专用车辆的发展概况 (6)1.2.1国外专用车辆发展概况 (6)1.2.2我国专用汽车的发展状况 (7)1.3研究本课题的目的和意义 (8)1.3.1专用车辆在汽车工业中的地位和作用 (8)1.3.2自卸汽车研究的目的和意义 (8)1.4自卸汽车的概述 (9)第二章自卸汽车总体设计 (11)2.1总体设计方案确定 (11)2.2二类底盘的选择 (11)2.2.1汽车底盘总成的满足要求 (11)2.3车厢的设计 (12)2.3.1车厢材料的选择 (13)2.3.2车厢质量的初步计算 (14)2.4副车架的设计 (16)2.4.1副车架的形状、尺寸以及材料的确定 (17)2.5副车架与车架的安装方式 (18)2.6举升机构的设计 (18)2.6.1举升机构的结构选型 (18)2.6.2最大举升角的确定 (20)2.7举升机构的结构设计 (22)2.8液压系统的设计 (26)2.8.1液压系统的结构特点和工作原理 (26)2.8.2油缸的选型与计算 (28)2.8.3油泵的选型与计算 (29)2.8.4油缸容积与油管内径的计算 (30)第三章自卸汽车主要参数的确定 (31)3.1主要尺寸参数 (31)3.1.1外廓尺寸 (31)3.1.2轴距和轮距 (32)3.1.3前悬、后悬 (32)3.2 质量参数 (32)3.3轴载质量及质心位置的确定 (34)3.3.1轴载质量的计算 (34)3.3.2 轴载质量分配原则 (34)3.3.3 质心位置 (35)第四章自卸汽车的校核 (37)4.1稳定性计算校核 (37)┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊4.2自卸汽车部件运动干涉的校核 (37)4.2.1三角臂运动干涉的检验 (38)4.2.3 车厢与副车架运动干涉的检验 (39)结论 (40)致谢 (41)参考文献 (42)附录 (43)┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊第一章绪论1.1引言关于专用车辆术语世界各国尚无统一标准,国外所谓的专用车辆一般是指一种在许多特征上不同于基本型车辆或经过特殊改装之后,才能用于运输货物或人员的车辆,以及只用于完成特殊任务的车辆。

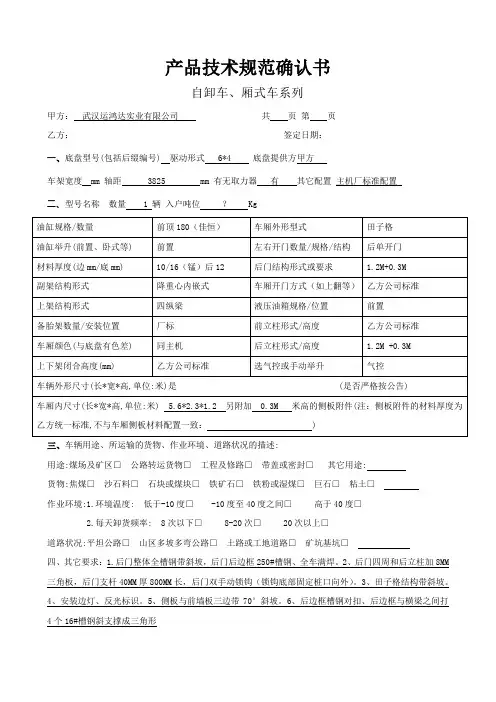

产品技术规范确认书
自卸车、厢式车系列
甲方：武汉运鸿达实业有限公司共页第页
乙方：签定日期：
一、底盘型号(包括后缀编号) 驱动形式 6*4 底盘提供方甲方
车架宽度 mm 轴距 3825 mm 有无取力器有其它配置主机厂标准配置
二、型号名称数量 1 辆入户吨位？ Kg
三、车辆用途、所运输的货物、作业环境、道路状况的描述:
用途:煤场及矿区□公路转运货物□工程及修路□带盖或密封□其它用途:
货物:焦煤□沙石料□石块或煤块□铁矿石□铁粉或湿煤□巨石□粘土□
作业环境:1.环境温度: 低于-10度□ -10度至40度之间□高于40度□
2.每天卸货频率: 8次以下□ 8-20次□ 20次以上□
道路状况:平坦公路□山区多坡多弯公路□土路或工地道路□矿坑基坑□
四、其它要求：1.后门整体全槽钢带斜坡，后门后边框250#槽钢、全车满焊。
2、后门四周和后立柱加8MM 三角板，后门支杆40MM厚800MM长，后门双手动锁钩（锁钩底部固定桩口向外）。
3、田子格结构带斜坡。
4、安装边灯、反光标识。
5、侧板与前墙板三边带70°斜坡。
6、后边框槽钢对扣、后边框与横梁之间打4个16#槽钢斜支撑成三角形
甲方(委托)代理人：乙方委托代理人：。
货车改自卸方案概述货车改自卸方案是指将普通的货车改装为自卸车的一种技术方案。
通过对货车底盘和车厢进行相应的改造和装置，实现货物的自动卸载，提高卸载效率，为各类装卸工作带来便利。
方案设计货车改自卸方案包括以下几个关键步骤：1. 车辆选择首先需要选择适合改装的货车。
通常情况下，选择中型或大型货车作为改装车辆，因为它们有足够的承载能力和空间来进行改装。
2. 底盘改造底盘改造是货车改自卸的重要环节。
主要包括以下几个方面：•加装自卸装置的基础：为底盘加装承载自卸装置的支撑结构和连接件，保证装置的稳定性和安全性。
•强化底盘结构：对底盘的承载结构进行加固，提高承载能力和使用寿命。
•安装液压系统：为自卸装置提供能源和动力，并与车辆控制系统进行连接。
3. 车厢改造车厢改造是实现货物自动卸载的关键。
主要包括以下几个方面：•加装卸货装置：车厢上安装自卸装置，通常是采用液压卸货，通过液压缸将货物推出车厢。
卸货时，液压系统提供动力，将货物卸下。
•货箱设计：根据需要，设计合适的货箱，保证货物的稳固和安全。
•安装控制系统：与车辆控制系统进行连接，实现装卸过程的自动化控制。
4. 动力系统升级为了保证货车改自卸后的正常运行，可能需要对动力系统进行升级。
主要包括以下几个方面：•引擎升级：选择更强大的引擎，提高车辆的动力输出。
•转向系统升级：增强转向系统的能力，保证改装后的货车具有良好的操控性能。
•刹车系统升级：提高刹车系统的效能，以应对改装后车辆的更大承载能力。
实施步骤货车改自卸方案的实施步骤主要包括以下几个阶段：1. 需求分析根据使用需求和具体情况，确定改装的货车型号、装载能力和卸载方式等关键参数。
2. 设计方案根据需求分析的结果，设计货车改自卸的具体方案。
包括底盘改造、车厢改造和动力系统升级等内容。
3. 改装实施按照设计方案，进行货车改装的实施工作。
这包括对底盘、车厢和动力系统的改造和升级。
4. 调试测试改装完成后，对改装的货车进行全面的调试和测试。
目录第1章绪论 (3)1.1 课题的提出 (3)1.2 专用汽车设计特点 (5)1.3课题的实际意义 (6)1.4 国内外自卸汽车的发展概况 (7)第2章轻型自卸车主要性能参数的选择 (10)2.1整车尺寸参数的确定 (10)2.2质量参数的确定 (10)2.3其它性能参数 (13)2.4本章小结 (13)第3章自卸车车厢的结构与设计 (14)3.1自卸汽车车厢的结构形式 (14)3.1.1车厢的结构形式 (14)3.1.2车厢选材 (15)3.2车厢的设计规范及尺寸确定 (15)3.2.1车厢尺寸设计 (15)3.2.2车厢内框尺寸及车厢质量 (16)3.3车厢板的锁启机构 (17)3.4本章小结 (17)第4章自卸举升机构的设计 (18)4.1自卸举升机构的选择 (18)4.1.1举升机构的类型 (18)4.1.2自卸汽车倾卸机构性能比较 (21)4.2举升机构运动与受力分析及参数选择 (23)4.2.1机构运动分析 (25)4.2.2举升机构受力分析与参数选择 (27)4.3本章小结 (26)第5章液压系统设计 (27)5.1液压系统工作原理与结构特点 (27)5.1.1工作原理 (27)5.1.2液压系统结构布置 (28)5.1.3液压分配阀 (28)5.2油缸选型与计算 (29)5.3油箱容积与油管内径计算 (30)5.4取力器的设计 (31)5.5本章小结 (36)第6章副车架的设计 (37)6.1副车架的截面形状及尺寸 (37)6.2副车架前段形状及位置 (37)6.2.1副车架的前端形状及安装位置 (37)6.2.2 纵梁与横梁的连接设计 (39)6.2.3 副车架与主车架的连接设计 (36)6.3副车架主要尺寸参数设计计算 (37)6.3.1副车架主要尺寸设计 (37)6.3.2副车架的强度刚度弯曲适应性校核 (37)6.4本章小结 (44)结论 (45)参考文献 (46)致谢 (47)第1章绪论1.1 课题的提出专用自卸车是装有液压举升机构，能将车厢卸下或使车厢倾斜一定角度，货物依靠自重能自行卸下或者水平推挤卸料的专用汽车。
