第五章第一节《透镜》巩固提升题
- 格式:doc
- 大小:60.50 KB
- 文档页数:1
2021-2022学年人教版物理八年级培优基础练第5章第1节透镜一、单选题1.下列有关透镜的说法中,正确的是()A.光经过透镜发生偏折是一种折射现象B.凸透镜对光线起发散作用,凹透镜对光线起会聚作用C.凸透镜有焦点,凹透镜没有焦点D.薄透镜就是凹透镜2.图中只画出了光线通过透镜前后的光路(图中未画出透镜)情形,请你根据光路的方向判断其中属于凸透镜是()A.a、c B.b、dC.c D.a、b、c3.下面四个光通过透镜的光路图中正确的是()A.B.C.D.4.一束跟主光轴平行的光通过透镜的光路如图所示,下列说法中正确的是()A.O点为该凸透镜的焦点B.任意一束平行光经过凸透镜后都可以会聚于F点C.若把图中凸透镜的上半部分用手遮住,该凸透镜对光将仍然具有会聚作用D.若在F点放一个发光的小灯泡,则该凸透镜对小灯泡发出的光将不具有会聚作用5.将如图甲所示的黑白卡片放在一只未装满水的薄高脚玻璃杯后面,在高脚杯前方观察到的现象如图乙所示,此时装水部分的高脚杯和杯内水的组合相当于一个()A.凸透镜B.凹透镜C.凸面镜D.凹面镜6.如图的光路图中,正确的是A.B.C.D.7.如图所示,向透明塑料袋内吹气后,将袋口扎紧,再在袋口下挂一重物,将它放入盛水的玻璃容器中,就成了一个“空气透镜”。
当平行光束射到这个“空气透镜”上时,射出的激光束将成为()A.会聚光束B发散光束 C.平行光束 D.不能确定8.子涵同学让凸透镜正对着太阳光,用白纸在透镜的另一侧观察太阳光通过凸透镜后的现象,移动白纸使光斑最小、最亮,此时光斑离凸透镜10 cm,据此我们可以确定此透镜的焦距为()A.5 cm B.10 cm C.15 cm D.20 cm9.要使光线经过某一个光学元件后发生图示的偏折,可供选用的元件有:①平面镜;②凸光学元件有()透镜;③凹透镜。
能达成该目标的所有..A.①②B.②③C.①③D.①②③10.炎炎夏日,汽车停在露天车场,若把装满水的矿泉水瓶留在车内,太阳光透过矿泉水瓶后可能把汽车内的易燃物引燃,这是因为这瓶水()A.相当于一个凸透镜,会聚光线B.相当于一个凸透镜,发散光线C.相当于一个凹透镜,会聚光线D.相当于一个凹透镜,发散光线二、填空题11.凸透镜能使平行于主光轴的光线会聚于一点,这一点叫做凸透镜的________,这一点到凸透镜光心的距离叫做________,要利用凸透镜使小灯泡发出的光变成平行光线,应该把小灯泡放在凸透镜的________上.12.如图,在注有清水的试管内留有一稍大的空气泡,使太阳光从试管的正上方向下照,观察试管下方的白纸,可以发现白纸上空气泡下方处较(填“亮”或“暗”),这是因为太阳光射向空气泡和水如同射向透镜一样,出射光线会(填“发散”或“会聚”).13.炎炎夏日,停在露天停车场的汽车内有一瓶矿泉水,太阳光透过矿泉水瓶后可能把汽车内的易燃物引燃,这是因为装有水的矿泉水瓶相当于一个______透镜,会使光线______。
人教版八年级上册物理第五章第一节透镜复习与检测(含答案)人教版八年级上册物理第五章第一节透镜复习与检测复习知识点凸透镜和凹透镜1、透镜是利用光的折射原理制成的光学元件,由透明物质制成。
2、透镜的两个表面至少一个是球面的一部分。
3、透镜的光心与主光轴。
主光轴:透镜上通过两个球心的直线叫做主光轴。
光心(O):每个透镜上主光轴上都有一个特殊的点,凡是通过该点的光,其传播方向不改变,这个点叫做光心。
二、透镜对光的作用1、凸透镜对光的作用凸透镜对光有会聚作用,凸透镜又叫做会聚透镜。
2、凸透镜的焦点和焦距焦点(F):平行于主轴的平行光通过凸透镜后会聚于一点。
焦距(f):焦点到光心的距离。
小结:凸透镜有两个实焦点,两侧的两个焦距相等。
小结:凸透镜的焦距越小,透镜对光的会聚作用越强。
小结:光路可逆。
小结(特殊光线):焦点处发出的一束光透过凸透镜后可以形成平行光。
小结:凸透镜对所有光都起会聚作用,但会聚后的光线不一定相交。
3、凹透镜对光的作用凹透镜对光有发散作用,凹透镜又叫做发散透镜。
4、凹透镜的焦点和焦距平行于主光轴的光线通过凹透镜后发散,发散光线的反向延长线相交于主光轴上,它不是实际光线的会聚点,叫虚焦点(F)。
小结:凹透镜有两个虚焦点。
小结:光路可逆。
小结(特殊光线):延长线在焦点处的一束光透过凹透镜后可以形成平行光。
小结:凹透镜对所有光都起发散作用,但发散后的光线不一定都散开。
三、透镜的原理通过三棱镜的光线经三棱镜两次折射后向三棱镜底部偏折。
四、透镜的三条特殊光线1.通过光心的光线:传播方向不改变。
2.平行于主光轴的光线:经凸透镜折射后通过焦点,经凹透镜折射后发散,发散光线的反向延长线通过虚焦点。
3.经过凸透镜焦点的光线:折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线:折射后平行于主光轴射出。
同步检测一、单选题1. 小明将水滴滴在透明玻璃纸上,透过水滴观察报纸上的字,发现字变大了,这个水滴相当于一个凸透镜,如图甲所示。

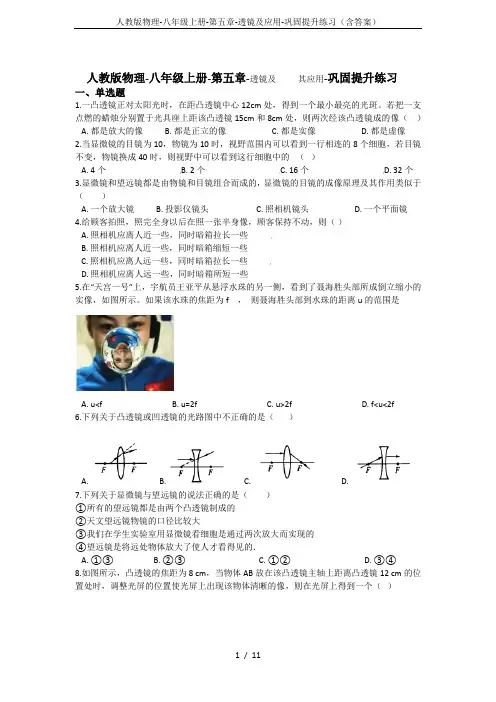

人教版物理-八年级上册-第五章-透镜及其应用-巩固提升练习一、单选题1.一凸透镜正对太阳光时,在距凸透镜中心12cm处,得到一个最小最亮的光斑。
若把一支点燃的蜡烛分别置于光具座上距该凸透镜15cm和8cm处,则两次经该凸透镜成的像()A.都是放大的像B.都是正立的像C.都是实像D.都是虚像2.当显微镜的目镜为10,物镜为10时,视野范围内可以看到一行相连的8个细胞,若目镜不变,物镜换成40时,则视野中可以看到这行细胞中的()A.4个B.2个C.16个D.32个3.显微镜和望远镜都是由物镜和目镜组合而成的,显微镜的目镜的成像原理及其作用类似于()A.一个放大镜B.投影仪镜头C.照相机镜头D.一个平面镜4.给顾客拍照,照完全身以后在照一张半身像,顾客保持不动,则()A.照相机应离人近一些,同时暗箱拉长一些B.照相机应离人近一些,同时暗箱缩短一些C.照相机应离人远一些,同时暗箱拉长一些D.照相机应离人远一些,同时暗箱所短一些5.在“天宫一号”上,宇航员王亚平从悬浮水珠的另一侧,看到了聂海胜头部所成倒立缩小的实像,如图所示。
如果该水珠的焦距为f ,则聂海胜头部到水珠的距离u的范围是A.u<fB.u=2fC.u>2fD.f<u<2f6.下列关于凸透镜或凹透镜的光路图中不正确的是()A. B. C. D.7.下列关于显微镜与望远镜的说法正确的是()①所有的望远镜都是由两个凸透镜制成的②天文望远镜物镜的口径比较大③我们在学生实验室用显微镜看细胞是通过两次放大而实现的④望远镜是将远处物体放大了使人才看得见的.A.①③B.②③C.①②D.③④8.如图所示,凸透镜的焦距为8 cm,当物体AB放在该凸透镜主轴上距离凸透镜12 cm的位置处时,调整光屏的位置使光屏上出现该物体清晰的像,则在光屏上得到一个()A.倒立放大的实像B.倒立缩小的实像C.正立放大的实像D.正立放大的虚像二、多选题9.有一次,小明上学前取自己的眼镜时,发现自己的近视镜和爷爷的老花镜混在一起,外形完全一样,如图所示,小明要想找出自己的眼镜,下列做法正确的是()A.用布裹着眼镜片,然后用手摸,若中间薄边缘厚的是近视镜B.让镜片正对太阳光,太阳光通过镜片能呈现一个明亮小光斑的是近视镜C.让镜片正对太阳光,太阳光通过镜片能呈现一个较大光斑的是近视镜D.拿着镜片看字,把字放大的是老花镜10.在探究凸透镜成像的规律实验中,某次实验在光屏上得到一个缩小的像,如图所示.如果换用了焦距稍小的凸透镜,为了在光屏上仍然能得到像,可行的办法是()A.光屏、透镜的位置不动,将蜡烛靠近透镜B.光屏、透镜的位置不动,将蜡烛远离透镜C.三者位置都不动,在凸透镜前放一个焦距合适的凸透镜D.三者位置都不动,在凸透镜前放一个焦距合适的凹透镜11.如图是人眼的结构简图,如果长期近距离看书,将导致该眼睛的晶状体(相当于凸透镜)焦距比正常眼的要短.则下列关于此类眼睛的说法中正确的是()A.此类眼睛是远视眼,应用凸透镜矫正B.此类眼睛是近视眼,应用凹透镜矫正C.远处物体在此类眼睛成像,像将在视网膜前面D.远处物体在此类眼睛成像,像将在视网膜后面12.探究“凸透镜成像的规律”时,把蜡烛放在凸透镜前30 cm处,光屏上可接收到倒立、缩小清晰的像.则该凸透镜的焦距可能为()A.10 cmB.15 cmC.20 cmD.30 cm13.关于生活中的透镜,下列描述合理的是()A.放映幻灯片时,在屏幕上得到的是幻灯片上景物的倒立放大的实像B.看电影时,屏幕上的像相对于胶片成的是倒立缩小的实像C.用放大镜观察物体时,物体与放大镜的距离必须小于一倍焦距D.生活中用凸透镜矫正近视眼14.为使倒车更安全,车辆通常会配置倒车可视和倒车雷达。

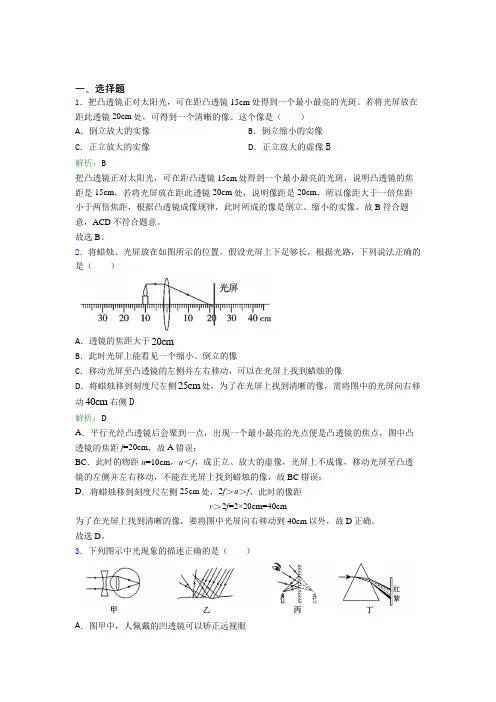

一、选择题1.把凸透镜正对太阳光,可在距凸透镜15cm处得到一个最小最亮的光斑。
若将光屏放在距此透镜20cm处,可得到一个清晰的像。
这个像是()A.倒立放大的实像B.倒立缩小的实像C.正立放大的实像D.正立放大的虚像B解析:B把凸透镜正对太阳光,可在距凸透镜15cm处得到一个最小最亮的光斑,说明凸透镜的焦距是15cm,若将光屏放在距此透镜20cm处,说明像距是20cm,所以像距大于一倍焦距小于两倍焦距,根据凸透镜成像规律,此时所成的像是倒立、缩小的实像,故B符合题意,ACD不符合题意。
故选B。
2.将蜡烛、光屏放在如图所示的位置。
假设光屏上下足够长,根据光路,下列说法正确的是()A.透镜的焦距大于20cmB.此时光屏上能看见一个缩小、倒立的像C.移动光屏至凸透镜的左侧并左右移动,可以在光屏上找到蜡烛的像D.将蜡烛移到刻度尺左侧25cm处,为了在光屏上找到清晰的像,需将图中的光屏向右移动40cm右侧D解析:DA.平行光经凸透镜后会聚到一点,出现一个最小最亮的光点便是凸透镜的焦点,图中凸透镜的焦距f=20cm,故A错误;BC.此时的物距u=10cm,u<f,成正立、放大的虚像,光屏上不成像,移动光屏至凸透镜的左侧并左右移动,不能在光屏上找到蜡烛的像,故BC错误;D.将蜡烛移到刻度尺左侧25cm处,2f>u>f,此时的像距v>2f=2×20cm=40cm为了在光屏上找到清晰的像,要将图中光屏向右移动到40cm以外,故D正确。
故选D。
3.下列图示中光现象的描述正确的是()A.图甲中,人佩戴的凹透镜可以矫正远视眼B.图乙中,漫反射的光线杂乱无章不遵循光的反射定律C.图丙中,平面镜成像时进入眼睛的光线是由像发出的D.图丁中,光的色散现象说明白光是由各种色光混合而成的D解析:DA.远视眼的晶状体比较薄,成像在视网膜的后面,需要用凸透镜进行矫正;近视眼是因为晶状体厚,成像在视网膜的前面面,需要用凹透镜进行矫正。
【巩固练习】一、选择1.下列说法中不正确的是()A.穿衣镜成正立等大的虚像 B.照相机成倒立缩小的实像C.汽车观后镜成正立缩小实像 D.幻灯机成倒立放大实像2.人们主要利用其折射来改变光路的光学仪器有( )A.平面镜、凸面镜、凹面镜B.平面镜、凸透镜、凹透镜C.凸透镜、凸面镜D.凹透镜、凸透镜3.放映幻灯片时,相对于幻灯片,在银幕上得到的是( )A.倒立缩小的实像 B.正立放大的虚像C.正立放大的实像 D.倒立放大的实像4.物体放在透镜前某一位置时,在透镜的另一侧离透镜10cm处的光屏上成倒立缩小的像,当物体移至透镜前20cm处时,所成的像是( )A.正立放大的实像 B.正立等大的实像C.倒立缩小的实像 D.倒立放大的实像5.关于透镜应用,下列说法正确的是()A.近视眼镜利用了凸透镜对光线的会聚作用B.照相时,被拍景物到镜头的距离应大于二倍焦距C.较小的文字通过投影仪可在屏幕上成正立放大的实像D.用显微镜观察物体,物体到物镜的距离应大于二倍焦距6.物体从距凸透镜2倍焦距处向1倍焦距处移动的过程中,像的变化情况为( )A.正立的实像且逐渐变大 B.正立的虚像且逐渐变小C.倒立的实像且逐渐变大 D.倒立的实像且逐渐变小7.把图中的凸透镜看作眼睛的晶状体,光屏看做是眼睛的视网膜。
给凸透镜“戴”上近视眼镜,使烛焰在“视网膜”上成一清晰的像。
若“取下”近视眼镜,为使光屏上的像清晰,在保持烛焰和凸透镜位置不变的条件下,应将光屏( )A.保持在原来位置 B.向靠近凸透镜的方向移动C.向远离凸透镜的方向移动 D.无论怎样移动光屏都不能使像清晰8.(2015•谷城县模拟)人的眼睛像一架照相机,从物体射出的光经过晶状体折射后成像于视网膜上,在视网膜上所成的像是()A.倒立、缩小的实像 B.倒立、缩小的虚像C.正立、放大的虚像 D.正立、放大的实像9.在“探究凸透镜成像规律”的实验中,蜡烛、凸透镜和光屏在如图所示的位置时,光屏上出现了烛焰清晰的像,则所成的像是()A.倒立、放大的实像 B.倒立、缩小的实像C.倒立、等大的实像 D.正立、放大的虚像10.关于望远镜的说法正确的是()A.所有的望远镜都是由两个凸透镜组成的B.望远镜都是由一个凸透镜和一个凹透镜构成的C.除了凸透镜外,天文望远镜也常用凹面镜做物镜D.只有用透镜才能做望远镜二、填空11. 阳光通过一个透镜后可以把后面纸上的一点照得很亮,说明这是一个________透镜,纸上照得很亮的一点是________。
第五章透镜及其应用期末复习提高训练班级姓名一、单选题1.要使光线发生如图所示的偏折,下面的光学元件中可以实现的有( )①平面镜;②凸透镜;③凹透镜A. ①②③B. ①②C. ①③D. ②③【答案】A【解析】解:从下面的光路图可以看出,凸透镜、凹透镜和平面镜都可使光的方向发生图中的改变。
如图所示:故选A。
2.将凸透镜正对太阳光,其下方的纸上出现一个并非最小的光班(如图所示),这时光斑到透镜的距离为L,若凸透镜远离纸的过程中光斑先变小后变大,则该透镜的焦距()A. 一定小于LB. 可能小于L,也可能大于LC. 一定大于LD. 一定等于L【答案】C【解析】将凸透镜正对太阳光,其下方的纸上呈现一个并非最小的光斑,这时光斑到凸透镜的距离为L,若凸透镜远离纸的过程中光斑先变小,说明此时光斑在焦点之前,即L<f,后变大,说明此时凸透镜到纸面的距离大于焦距了。
故选C。
3.一块矩形玻璃砖,切割成图中形状后拉开一段距离,平行于光轴的光线从左面射入,右边射出的光线( ).A. 仍然保持平行B. 一定是发散光线C. 一定是会聚光线D. 可能是会聚的,也可能是发散的【答案】D【解析】玻璃砖切开后,左边相当于凸透镜,右边相当于焦距大小与它相等的凹透镜;第一种情况,拉开的距离超过焦距,如左图所示,此时,最右边射出的光线是发散光线,第二种情况,拉开的距离小于焦距,如右图所示,此时,最右边射出的光线是会聚光线,第三种情况,由于表面弯曲程度相同,所以凹透镜和凸透镜的焦距相同,两焦点不可能重合,因此不可能是平行光线。
故选D。
4.如图,S是凸透镜主光轴上的一个发光点,SA是发光点发出一条射向凸透镜的光线,经凸透镜后的光线可能是( )A. ABB. ACC. ADD. AE【答案】B【解析】解:S是凸透镜主光轴上的一个发光点,由图知,发光点S在凸透镜的二倍焦距之外,根据凸透镜成像规律可知,其像点应该在一倍焦距和二倍焦距之间,即折射光线与主光轴的交点位置应在一倍焦距和二倍焦距之间,由图可知,光线AC符合题意。

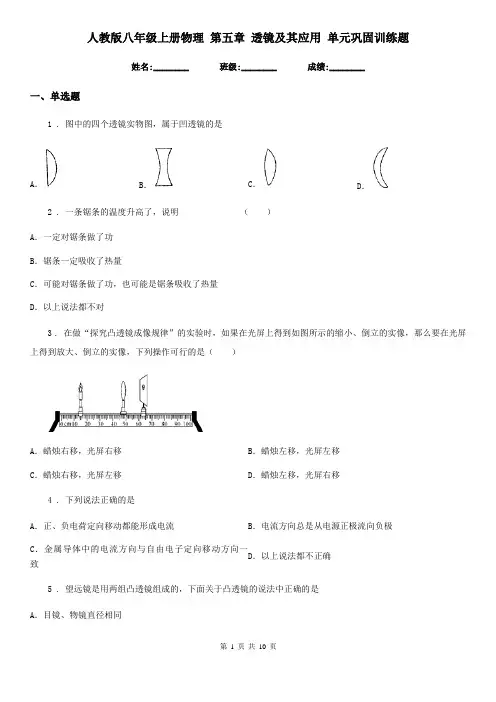

人教版八年级上册物理第五章透镜及其应用单元巩固训练题姓名:________ 班级:________ 成绩:________一、单选题1 . 图中的四个透镜实物图,属于凹透镜的是A.B.C.D.2 . 一条锯条的温度升高了,说明()A.一定对锯条做了功B.锯条一定吸收了热量C.可能对锯条做了功,也可能是锯条吸收了热量D.以上说法都不对3 . 在做“探究凸透镜成像规律”的实验时,如果在光屏上得到如图所示的缩小、倒立的实像,那么要在光屏上得到放大、倒立的实像,下列操作可行的是()A.蜡烛右移,光屏右移B.蜡烛左移,光屏左移C.蜡烛右移,光屏左移D.蜡烛左移,光屏右移4 . 下列说法正确的是A.正、负电荷定向移动都能形成电流B.电流方向总是从电源正极流向负极C.金属导体中的电流方向与自由电子定向移动方向一D.以上说法都不正确致5 . 望远镜是用两组凸透镜组成的,下面关于凸透镜的说法中正确的是A.目镜、物镜直径相同B.目镜、物镜焦距相同C.通过目镜看到天体的像比实际的天体大D.物镜直径比比目镜直径大,目的是为了会聚更多的光6 . 如图是爱动脑筋的小强用手机和透镜自制的简易投影仪,它能将手机上的画面放大投射到白墙上,下列说法正确的是A.制作简易投影仪的透镜,可以制作近视镜镜片B.墙上呈现的是手机画面的正立、放大的虚像C.手机到透镜的距离应在透镜的一倍焦距和二倍焦距之间D.要使墙上的像变大,应增大手机与透镜间的距离7 . 如图所示,关于光学现象的描述或解释正确的是A.甲图中小孔成的是倒立的实像B.乙图中凹透镜可以矫正远视眼C.丙图中白光通过三棱镜会分解成三种色光D.丁图中平静的水面映出美丽的“倒影”是一个倒立、等大的虚像8 . 在“探究凸透镜成像的规律”实验中,当蜡烛、凸透镜、光屏位于如图所示的位置时在光屏上呈现一个清晰的烛焰的像.下列说法正确的是A.此时成倒立缩小的实像,与照相机原理相同B.凸透镜的焦距可能是10cmC.蜡烛燃烧一段时间后,光屏上的像会向下移D.将一副近视眼镜靠近凸透镜左侧放置,向右移动光屏能在光屏上成清晰的实像9 . 眼睛能看清物体,是因为把来自物体的光,会聚在视网膜上,形成物体的像.对于视网膜上所成的像,下列说法正确的是A.像与物体大小相等B.成倒立、缩小的实像C.成正立、放大的虚像D.成倒立、放大的实像10 . 在探究凸透镜成像规律的实验中,将点燃的蜡烛放在距离凸透镜32cm处,在凸透镜另一侧距离蜡烛50cm 处的光屏上得到烛焰清晰的像,对于下列说法最符合题意的是()A.该透镜的焦距一定满足9cm<f<l6cm;光屏上所成的像是倒立、缩小的实像B.该透镜的焦距一定满足18cm<f<32cm;光屏上所成的像是倒立、放大的实像C.该透镜的焦距一定满足16cm<f<25cm;能看见光屏上的像是有反射光进入人眼D.该透镜的焦距一定满足18cm<f<50cm;光通过该凸透镜时的光路是可逆的11 . 在探究凸透镜成像规律的实验中,先用焦距为5cm的透镜进行实验,在透镜右侧的光屏上得到了清晰缩小的实像.接下来不改变发光体和凸透镜的位置,只改用焦距为10cm的透镜进行实验.下列情形可能发生的是()A.光屏向右移,能接收到清晰缩小的实像B.光屏向左移,能接收到清晰放大的实像C.光屏向左移,能接收到清晰缩小的实像D.无论怎样移动光屏,都接收不到清晰的像12 . 某同学站在平面镜前2m处.他向远离平面镜的方向移动0.5m,此时他的像到平面镜的距离是()A.1.5m B.2m C.2.5m D.5m二、填空题13 . 小明把墨水瓶放在平面镜前,发现后面有墨水瓶的像。

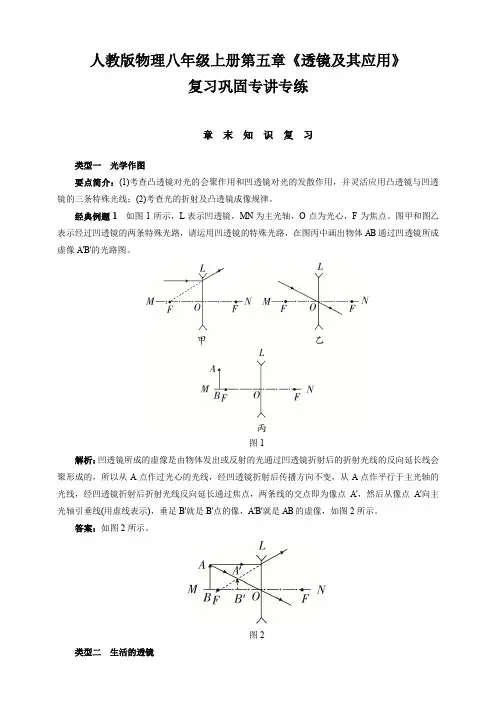

人教版物理八年级上册第五章《透镜及其应用》复习巩固专讲专练章末知识复习类型一光学作图要点简介:(1)考查凸透镜对光的会聚作用和凹透镜对光的发散作用,并灵活应用凸透镜与凹透镜的三条特殊光线;(2)考查光的折射及凸透镜成像规律。
经典例题1如图1所示,L表示凹透镜,MN为主光轴,O点为光心,F为焦点。
图甲和图乙表示经过凹透镜的两条特殊光路,请运用凹透镜的特殊光路,在图丙中画出物体AB通过凹透镜所成虚像A′B′的光路图。
图1解析:凹透镜所成的虚像是由物体发出或反射的光通过凹透镜折射后的折射光线的反向延长线会聚形成的,所以从A点作过光心的光线,经凹透镜折射后传播方向不变,从A点作平行于主光轴的光线,经凹透镜折射后折射光线反向延长通过焦点,两条线的交点即为像点A′,然后从像点A′向主光轴引垂线(用虚线表示),垂足B′就是B′点的像,A′B′就是AB的虚像,如图2所示。
答案:如图2所示。
图2类型二生活的透镜要点简介:考查放大镜、照相机、投影仪(或幻灯机)的成像特点与调节。
经典例题2荣成烟墩角天鹅湖良好的生态环境,吸引上万只天鹅每年冬季成群结队悄然降临,栖息越冬,这期间有大批的摄影爱好者云集于此。
如图是一名摄影爱好者所拍的照片,下列说法正确的是()A. 天鹅在水中的倒影,是光的反射形成的实像B. 天鹅在水中的倒影,是光的折射形成的虚像C. 当发现天鹅没有全部进入照相机取景框内时,摄影者应远离天鹅并将镜头后缩D. 当发现天鹅没有全部进入照相机取景框内时,摄影者应靠近天鹅并将镜头前伸解析:天鹅在水中的倒影属于平面镜成像,是光的反射形成的虚像,故A、B错误;根据凸透镜成像的特点可知,当发现天鹅没有全部进入照相机取景框内时,摄影者应该远离天鹅使物距变大,同时将镜头后缩使像距变小,故C正确,D错误。
答案:C类型三实验探究凸透镜成像的规律经典例题3在探究“凸透镜成像规律”的实验中。
(1)如图甲所示,让平行光正对着凸透镜照射,左右移动光屏,直到光屏上出现一个最小、最亮的光斑,测得凸透镜的焦距f=________cm。
第五章透镜及其应用第1节透镜巩固练习一.选择题(共10小题)1.关于透镜,下列说法正确的是()A.凹透镜的中央厚,边缘薄B.凸透镜有焦点,凹透镜没有焦点C.凸透镜成的像都是实像D.平行于主光轴的光线经过凸透镜后会聚于焦点【解析】解:A、凹透镜是中间薄边缘厚的透镜,故A错误;B、凸透镜有两个实焦点,凹透镜有两个虚焦点,故B错误;C、物距小于焦距即u<f,成正立、放大的虚像;物体在凸透镜的焦点上即u=f时,不成实像也不成虚像,故C错误;D、凸透镜的特殊光线:平行于主光轴的光线经过凸透镜后会聚于焦点,故D正确;【答案】D。
2.一束跟主光轴平行的光通过透镜的光路如图所示,下列说法中正确的是()A.O点为该凸透镜的焦点B.任意一束平行光经过凸透镜后都可以会聚于F点C.若把图中凸透镜的上半部分用手遮住,该凸透镜对光将仍然具有会聚作用D.若在F点放一个发光的小灯泡,则该凸透镜对小灯泡发出的光将不具有会聚作用【解析】解:A、由图知过O点的光线传播方向不变,为该凸透镜的光心,故A错误;B、只有平行于主光轴的光线经凸透镜折射后才会会聚在焦点F,故B错误;C、若把图中凸透镜的上半部分用手遮住,仍然有光线透过凸透镜,该凸透镜对光将仍然具有会聚作用,故C正确;D、若在F点放一个发光的小灯泡,根据光路可逆知小灯泡发出的关系会平行于主光轴,此时通过凸透镜后的光线比原来更靠近主光轴,因此凸透镜对光线仍起会聚作用,故D错误。
【答案】C。
3.如图所示,《淮南万毕术》关于冰透镜记载:“削冰令圆,举以向日,以艾承其影,则火生”。
关于此现象,下列说法正确的是()A.应用了凸透镜对光线的会聚作用B.应用了凸透镜对光线的发散作用C.应用了凹透镜对光线的会聚作用D.应用子凹透镜对光线的发散作用【解析】解:古人将冰磨成一种冰透镜,该透镜中间厚、边缘薄,属于凸透镜,凸透镜使太阳光发生折射并会聚起来,从而能点燃艾草取火,故A正确,BCD错误。
【答案】A。
第五章透镜及其应用基础巩固一、单选题:本大题共10小题,共20分。
1.如图所示,对光有发散作用的透镜是()A. B. C. D.2.下列光路图正确的是()A.凸透镜对光的作用B.凹透镜对光的作用C.放大镜的成像图D.近视眼的成像图3.把凸透镜当作放大镜来观察物体,必须把物体放在()A.透镜的焦点以内B.透镜的2倍焦距处C.透镜的焦点与2倍焦距之间D.透镜的2倍焦距以外的地方4.关于实像与虚像,以下说法中不正确的是()A.凸透镜成的实像都是倒立的,而虚像都是正立的B.实像能呈现在光屏上,而虚像则不能C.实像是经凸透镜所成的,而虚像则不是D.实像是实际光线会聚而成的,而虚像则不是5.把投影仪上的平面镜反光镜取下,投影片放到载物台上。
调整镜头,在天花板上就能得到投影片上图案清晰的像。
关于投影仪,下列说法不正确...的是()A.投影仪的镜头相当于一个凸透镜B.投影仪上的平面镜可以改变光路C.载物台上的投影片应该倒着放置D.屏幕上呈现的是正立放大的实像6.如图所示凸透镜成像的示意图。
由于不慎将凸透镜的上沿图中阴影部分摔掉一块,关于像的变化,下列说法中正确的是()A.像的部分消失了B.像的部分消失了C.像是完整的,但亮度变暗D.像的效果不受任何影响7.小明用透明塑料盒设计了一个昆虫标本观察器,如图所示。
盒底上放标本,盒盖上嵌入一凸透镜。
有焦距为5cm和10cm的两种凸透镜,为了在盒盖上方附近,通过凸透镜观察到标本正立、放大的像,凸透镜焦距f与盒高h选择合理的是()A. B.C. D.8.在如图所示情况下,光屏上能成清晰的像像未画出。
下列说法不正确的是()A.图中所示情况下,水透镜的焦距为10cmB.用注射器向水透镜中注入水后,水透镜的焦距会变小C.向水透镜中注水时,观察成像特点的变化,可以模拟近视眼的成因D.蜡烛和水透镜位置不变,从水透镜中抽水时,光屏要向左移动才能再次得到清晰的像9.放映幻灯片时,想使银幕上出现放大的“F”字时,则幻灯片在镜头前正确的放置方法应是图中的()A. B. C. D.10.当物体放在透镜前某一位置时,在透镜的另一侧离透镜10cm处的光屏上得到了倒立缩小的像,当物体移至透镜前20cm处时,通过透镜所成的像是()A.正立放大的实像B.正立等大的实像C.倒立缩小的实像D.倒立放大的实像二、填空题:本大题共6小题,共12分。
第五章第一节《透镜》巩固提升题
1.完成下列光折射的传播路线。
2.下列关于凸透镜或凹透镜的几幅光路图中,错误的是()
3.如图所示,已知两条经过凸透镜后的
折射光线,请画出两条对应的入射光线。
4.同学们在讨论“如何野外生存”的问题时提出:在野外如果没有打火机,怎么生火取暖呢?一位同学想出一个“削冰取火”的办法,你认为“削冰”就是把冰冰成________,“取火”应把要点燃的物体放在________位置。
应用与拓展:
如图所示,N是一个水平放置的
长方形暗盒,盒内有水平向右的平行
光,P为暗盒右侧平面上的圆孔,M是一个与暗盒右侧平面平行的相间一定距离的光屏,若从外径相同的厚平板玻璃、凸透镜、球面镜、凹秀镜这四个光学器件中取一件嵌入圆孔P中,发现在光屏M上呈现一个比圆孔大P大的圆形光斑,则嵌入圆孔P中的那个光学器件。
()
A.可能是球面镜B.可能是厚平板玻璃
C.可能是凸透镜D.可能是凹透镜。
