透镜试验专题练习题

凸透镜成像实验1．“测定物质的密度”和“探究物质质量与体积的关系”实验需要测量的物理量____；多次测量的意义_____。

（均选填“相同”或“不同”）在“探究凸透镜成像规律”实验中，移动光屏找像时，要保持光具座上__________的位置不变，在移动过程中，眼睛要注意观察______上像，直到出现清晰的像为止。

答案：相同；不同；发光物和凸透镜；光屏上的像。

2．小朱同学在做“探究凸透镜成像的规律”实验中，首先依次将蜡烛、凸透镜和光屏放在水平放置的光具座上，接着调整它们的中心大致在__________，目的是___________________________。

若用凸透镜的焦距为10 厘米，蜡烛、凸透镜和光屏的位置如图13所示，此时光屏上的像一定是__________像；若保持凸透镜的位置不变，将蜡烛放置在36 厘米刻度处，则光屏在光具座的__________厘米刻度处时可得到一个清晰的像（选填：“79”、“81”或“85”）。

答案：同一高度；为了使像清晰地成在光屏的中央；倒立；放大；实；853. 在图13中，凸透镜焦距为10厘米。

保持透镜位置不变，当蜡烛在15厘米刻度处时，为了在光屏的中心找到像，应调整光屏的________，并将光屏向_______（选填“远离透镜”或“靠近透镜”）方向移动，此时所成像的大小与物体相比是_______的。

若要得到烛焰的虚像，应使蜡烛与透镜间的距离________10厘米。

答案：高度；远离透镜；放大；小于4．某凸透镜焦距为15厘米。

当物体沿主光轴从距透镜25厘米处向50厘米处移动时则（）A．像变大，像距变大 B．像变小，像距变小C．像先变小后变大，像距变大 D．像先变小后变大，像距变小答案：B5．某凸透镜的焦距为 10 厘米，物体经凸透镜能在离凸透镜 15 厘米的光屏上成像，所成的像是（）A．倒立、放大、实像 B．倒立、缩小、实像C．正立、放大、虚像 D．正立、缩小、实像答案：B6．物体沿主光轴逐步靠近凸透镜的过程中，在另一侧，光屏在距离凸透镜16厘米和24厘米处时分别能得到缩小和放大的像，则该透镜的焦距可能为（）A．8厘米 B．10厘米C．12厘米 D．16厘米答案：B7．在焦距为5厘米、10厘米和20厘米的凸透镜中选择一个放置在图17所示的位置，将蜡烛、光屏分别置于光具座上透镜两侧，调整透镜和光屏的中心大致与烛焰的中心在（5）。

凸透镜成像规律重点实验题专项训练（含答案）【板块一】凸透镜成像规律1.在探究凸透镜成像的实验中，（1）让凸透镜正对着太阳，得到图甲所示的光路图，由图可知，凸透镜对光线有__________作用，该凸透镜的焦距为___________cm。

（2）利用图乙装置进行以下操作：①调节烛焰、凸透镜和光屏的高度，使它们的中心大致在同一高度，其目的是使像能成在___________________________。

①当烛焰距凸透镜30cm时，移动光屏，可以在光屏上得到一个清晰的倒立、_____（选填“放大”或“缩小”）的实像，在照相机和投影仪中，成像情况与此类似的是______________；①将蜡烛移到距凸透镜5cm处，无论怎样调节光屏，光屏上始终接收不到清晰的像，这时应从_______侧透过凸透镜直接观察（选填“左”或“右”）。

（3）下表是小华同学实验时记录的几组数据：从表中的数据可以看出：当像距小于物距时，像高与物高的比值________1；当像距等于物距时，像高与物高的比值________1；当像距大于物距时，像高与物高的比值________1。

（选填“大于”、“小于”或“等于”）（4）在研究凸透镜成像规律的实验中，光屏上呈现了烛焰倒立清晰的像。

如果去掉光屏，眼睛在A处_______（选填“能”或“不能”）看到这个像，原因是_ _______________________________________________________。

2.一个物体在凸透镜前20cm处时，在透镜另一侧的光屏上成一个倒立、缩小的实像，则该凸透镜的焦距f符合（）A．10cm＜f＜20cm B．f＞10cmC．f＜10cm D．f＞20cm3.物体从距凸透镜12cm移到距凸透镜18cm的过程中，调整光屏的位置，总能在光屏上得到倒立放大的像，由此可知，此凸透镜的焦距可能是（）A．6cm B．10cm C．16cm D．20cm4.在探究“凸透镜成像规律”的实验中，当烛焰、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰放大的像。

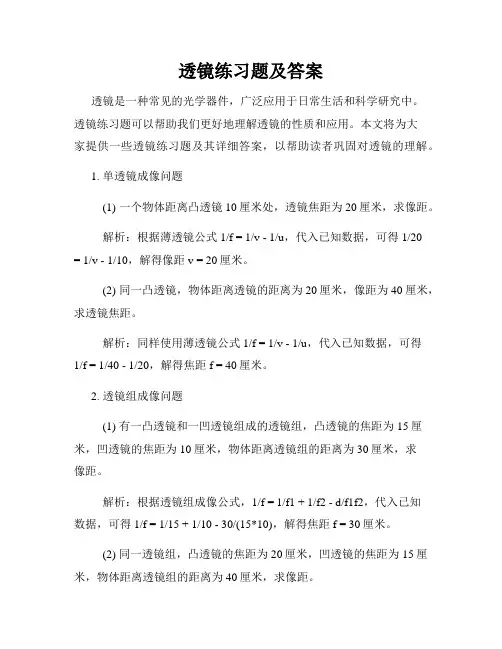

透镜练习题及答案透镜是一种常见的光学器件，广泛应用于日常生活和科学研究中。

透镜练习题可以帮助我们更好地理解透镜的性质和应用。

本文将为大家提供一些透镜练习题及其详细答案，以帮助读者巩固对透镜的理解。

1. 单透镜成像问题(1) 一个物体距离凸透镜10厘米处，透镜焦距为20厘米，求像距。

解析：根据薄透镜公式1/f = 1/v - 1/u，代入已知数据，可得1/20= 1/v - 1/10，解得像距v = 20厘米。

(2) 同一凸透镜，物体距离透镜的距离为20厘米，像距为40厘米，求透镜焦距。

解析：同样使用薄透镜公式1/f = 1/v - 1/u，代入已知数据，可得1/f = 1/40 - 1/20，解得焦距f = 40厘米。

2. 透镜组成像问题(1) 有一凸透镜和一凹透镜组成的透镜组，凸透镜的焦距为15厘米，凹透镜的焦距为10厘米，物体距离透镜组的距离为30厘米，求像距。

解析：根据透镜组成像公式，1/f = 1/f1 + 1/f2 - d/f1f2，代入已知数据，可得1/f = 1/15 + 1/10 - 30/(15*10)，解得焦距f = 30厘米。

(2) 同一透镜组，凸透镜的焦距为20厘米，凹透镜的焦距为15厘米，物体距离透镜组的距离为40厘米，求像距。

解析：根据透镜组成像公式，1/f = 1/f1 + 1/f2 - d/f1f2，代入已知数据，可得1/f = 1/20 + 1/15 - 40/(20*15)，解得焦距f = 40厘米。

3. 透镜放大率问题有一凸透镜，焦距为10厘米，物体高度为4厘米，物体放置在透镜的焦点处，求像的高度和放大率。

解析：由凸透镜成像公式可得1/v - 1/u = 1/f，因为物体放在透镜焦点处，所以物体距离透镜的距离u为焦距f，代入已知数据可得1/v - 1/10 = 1/10，解得像距v = 20厘米。

同时，通过几何关系可知，像的高度等于物体高度的放大率倍，即4倍。

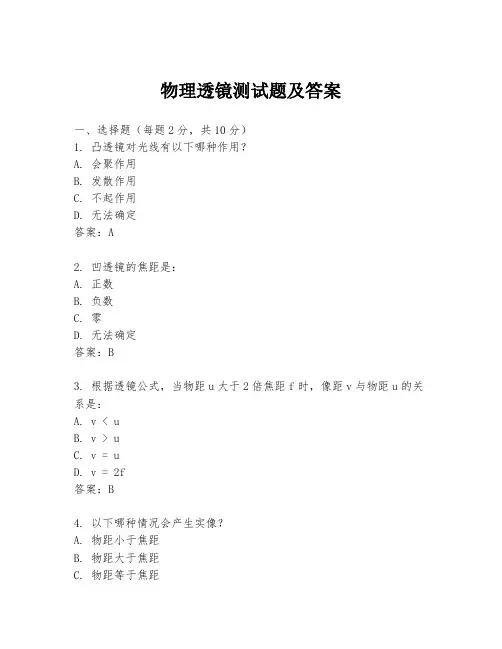

物理透镜测试题及答案一、选择题（每题2分，共10分）1. 凸透镜对光线有以下哪种作用？A. 会聚作用B. 发散作用C. 不起作用D. 无法确定答案：A2. 凹透镜的焦距是：A. 正数B. 负数C. 零D. 无法确定答案：B3. 根据透镜公式，当物距u大于2倍焦距f时，像距v与物距u的关系是：A. v < uB. v > uC. v = uD. v = 2f答案：B4. 以下哪种情况会产生实像？A. 物距小于焦距B. 物距大于焦距C. 物距等于焦距D. 物距等于两倍焦距答案：B5. 透镜成像时，像的大小与以下哪个因素有关？A. 物距B. 透镜的焦距C. 透镜的材料D. 以上都是答案：D二、填空题（每空1分，共10分）1. 凸透镜成像时，当物距等于______时，像距无限大。

答案：2倍焦距2. 凹透镜成像时，像总是______的。

答案：虚像3. 透镜的焦距越短，透镜的会聚能力越______。

答案：强4. 透镜成像时，物距越小，像距越______。

答案：大5. 透镜成像时，物距越小，像的大小越______。

答案：大三、简答题（每题5分，共20分）1. 请简述凸透镜成像的三种情况及其对应的像的性质。

答案：当物距大于2倍焦距时，成倒立缩小的实像；当物距等于2倍焦距时，成倒立等大的实像；当物距小于2倍焦距大于焦距时，成倒立放大的实像。

2. 请解释为什么近视眼需要佩戴凹透镜？答案：近视眼的晶状体太厚或眼球太长，导致成像在视网膜前方，凹透镜具有发散光线的作用，可以使光线推迟会聚，使像成在视网膜上。

3. 请说明凸透镜和凹透镜在光学仪器中的应用。

答案：凸透镜常用于放大镜、望远镜、显微镜等，凹透镜则用于近视眼镜、望远镜的目镜等。

4. 请简述透镜的焦距与透镜的成像性质之间的关系。

答案：透镜的焦距决定了成像的性质。

焦距越短，透镜的会聚能力越强，成像越容易放大；焦距越长，透镜的会聚能力越弱，成像越容易缩小。

四、计算题（每题10分，共20分）1. 已知凸透镜的焦距为10cm，物距为20cm，求像距和像的大小。

中考科学实验专题练习-凸透镜成像1．在“探究凸透镜成像规律”的实验中，各组使用相同焦距的凸透镜进行实验，小华所在的小组实验操作规范，测量准确，该小组实验记录如下表（1）请你根据上表信息，求出凸透镜的焦距f= cm．在实验中我们需要将蜡烛，凸透镜，光屏的中心在．（2）若烛焰，凸透镜，光屏分别放在某位置时恰好在光屏上成清晰的像，当凸透镜位置不变，烛焰向远离凸透镜方向移动一小段距离时，为了在光屏上再成清晰的像，光屏应向（远离/靠近）凸透镜方向移动适当的距离．（3）将物体放在距镜头14cm处，成像特点遵从上表规律，此时应成的实像．2．小宏在“探究凸透镜成像规律的实验”中：（1）如图甲所示，可得凸透镜的焦距为10cm，然后调整器材进行实验；（2）当蜡烛距凸透镜15cm时，能成倒立、的实像；当蜡烛在标尺30cm处时，光屏应移到标尺cm 处，成像才清晰；当蜡烛向左（远离透镜）移动到乙图位置，要在光屏上再次成清晰的像，需将光屏向移动，此时所成像的大小将变；（3）在上一步实验调整好像的位置后，小宏取了一副近视镜放在凸透镜和蜡烛之间，保持光屏位置不变，要使光屏上还能成清晰的像，应将蜡烛向（选填“左”或“右”）移；（4）实验过程中，如果用不透明的硬纸板挡住凸透镜的上半部分，则光屏上的像；A．只出现烛焰像的上半部分B．只出现烛焰像的下半部分C．出现烛焰完整的像，但像更小了D．像仍然是完整的，且大小不变，只是变暗了（5）若将印有字母“F”的纸片放在离凸透镜5cm处，看到清晰的像是图中的（填序号）。

3．在探究“凸透镜成像规律”的实验中。

（1）如图（a）所示，让平行光正对着凸透镜照射，左右移动光屏，直到光屏上出现一个最小最亮的光斑，测得凸透镜的焦距f＝cm；（2）如图（b）所示，保持蜡烛和凸透镜的位置不变，左右移动光屏，在光屏上（填“能”或“不能”）得到清晰的烛焰像；（3）如图（c）所示，烛焰能在光屏上形成清晰的像，此像是、的实像。

八年级物理透镜测试题一、选择题（每题 3 分，共 30 分）1、下列光学器件中，利用光的折射原理制成的是（）A 平面镜B 凸透镜C 凹透镜D 潜望镜2、关于凸透镜对光线的作用，下列说法正确的是（）A 对任何光线都有会聚作用B 对平行光线有会聚作用C 对发散光线有会聚作用D 对会聚光线有会聚作用3、把一个凸透镜正对着太阳光，在距凸透镜 10cm 处得到一个最小最亮的光斑。

若将一物体放在此透镜前 15cm 处，则可在凸透镜的另一侧得到一个（）A 倒立、放大的实像B 倒立、缩小的实像C 正立、放大的虚像D 正立、缩小的虚像4、下列关于实像和虚像的说法中，正确的是（）A 实像是由实际光线会聚而成的，可以用光屏承接B 虚像是由实际光线的反向延长线会聚而成的，不能用光屏承接C 实像都是倒立的，虚像都是正立的D 以上说法都正确5、小明在探究凸透镜成像规律时，保持凸透镜的位置不变，先后把蜡烛放在 a、b、c、d 四点并分别调整光屏的位置，如图所示，探究后他总结出下列说法。

其中正确的是（）A 蜡烛放在 a 点时，屏上出现的像最小B 蜡烛放在 b 点时，屏上出现的像最大C 蜡烛放在 c 点时，屏上出现的像最大D 蜡烛放在 d 点时，成正立放大的虚像6、用照相机给某人拍完半身像后，改拍全身像，应（）A 缩短镜头与人的距离，同时增大镜头与底片间的距离B 增大镜头与人的距离，同时减小镜头与底片间的距离C 只需要增大镜头与人的距离D 只需要减小镜头与底片间的距离7、显微镜的物镜和目镜对被观察物体所成的像是（）A 物镜成正立、放大的虚像，目镜成倒立、放大的实像B 物镜成倒立、放大的实像，目镜成正立、放大的虚像C 物镜和目镜都成倒立、放大的实像D 物镜和目镜都成正立、放大的虚像8、下列关于近视眼和远视眼的说法中，正确的是（）A 近视眼的晶状体太厚，折光能力太强B 远视眼的晶状体太薄，折光能力太弱C 近视眼用凸透镜矫正D 远视眼用凹透镜矫正9、如图所示，是小明同学在探究凸透镜成像规律时的实验情景，此时光屏上呈现出清晰的像。

物理透镜及其应用专项训练100(附答案)含解析一、初中物理透镜及其应用1．如图所示，凸透镜焦距为f，烛焰在图示位置时恰能在光屏上成清晰的像．现将蜡烛沿主光轴向左移动2f的距离，移动蜡烛的同时移动光屏，使烛焰始终能在光屏上成清晰的像，则光屏上的像（）A. 一直变小B. 一直变大C. 先变大后变小D. 先变小后变大【答案】A【解析】【解答】解：烛焰在图示位置时恰能在光屏上成清晰的像，由图可知，像距大于物距，成倒立放大的实像，将蜡烛沿主光轴向同一方向移动距离2f，物距增大，像距变小，像变小．故选A．【分析】首先根据烛焰在图示位置时恰能在光屏上成清晰的像，确定像的性质，然后再根据凸透镜成实像时，物近像远像变大来解答此题．2．当烛焰、透镜、光屏三者在图所示的位置时，烛焰在光屏上恰好成清晰的像，则下列光学器件正常使用时，与这个烛焰成像特点相同的是（）A. 放大镜B. 照相机C. 监控摄像头D. 投影仪【答案】 D【解析】【解答】由图示可知，此时的物距是小于像距的，所以成的像是倒立放大的实像，应用应是投影仪，故答案为：D。

【分析】物体位置像的位置像的大小像的性质应用举例u>2f f< v <2f像、物异侧缩小倒立实像照相机u=2f v =2f像、物异侧等大倒立实像测焦距f<u<2f v >2f像、物异侧放大倒立实像幻灯机投影仪中画出），则下列说法正确的是（）A. 保持透镜不动，向左移动蜡烛，需要将光屏向右移动才能得到清晰的像B. 保持蜡烛和光屏不动，只移动透镜，可以在光屏上得到一个清晰、放大的实像C. 保持透镜不动，将蜡烛移到55cm刻度线处，移动光屏，可以得到一个清晰、缩小的实像D. 保持蜡烛不动，将透镜换成焦距更小的凸透镜，光屏要向右移动才能得到清晰的实像【答案】 B【解析】【解答】图中凸透镜成像时，根据图中位置可得像距小于物距，此时成倒立、缩小实像，若保持透镜不动，向左移动蜡烛，则物距增大，此时像距应该减小，故需要将光屏向左移动才能得到清晰的像，A选项说法错误；若保持蜡烛和光屏不动，只移动透镜，根据光路的可逆性，原来成倒立、缩小实像，移动后可得一个清晰、放大的实像，B说法正确；若保持透镜不动，根据原物距和像距位置，可判断此时物距小于焦距，此时应该成一个放大、正立的虚像，虚像不能呈现在光屏上，C说法错误；若保持蜡烛不动，将透镜换成焦距更小的凸透镜，即会聚能力更强，则光屏要向左移动才能得到清晰的实像，D说法错误；故答案为：B。

透镜及其应用基础练习题号10 11 12 13 14 15 16 17 18 19 答案一、填空题1. (2018内江)在森林中旅游时，导游会提醒你，不要随意丢弃饮料瓶，这是由于下雨时瓶内灌了雨水后，相当于—个________(选填“凸透镜”或“凹透镜”)，太阳出来后，它对光线有________作用，可能会引起森林火灾．2. (2018连云港)如图所示，请画出这束光线经过凹透镜后的折射光线．第2题图3. (2018哈尔滨)如图所示，F是凸透镜焦点，请画出光线a、b对应的折射光线和入射光线．第3题图4. (2018长春)人的眼球相当于一架照相机，看到的物体在视网膜上成倒立、________的实像，眼睛近视的人可以通过戴________透镜制成的眼镜进行矫正．5. 如图所示，在鉴定文物时，考古学家用放大倍数是10倍的放大镜观察文物的细微部分，这时他看到的是正立、放大的________(选填“虚”或“实”)像，如果在文物上有两条裂纹，其夹角是3°，他用放大镜看到的角度是________．第5题图6. (2018达州改编)某同学在探究凸透镜成像规律的实验中，绘制了如图所示的图像(v表示像到凸透镜的距离，u表示物体到凸透镜的距离)．把物体放在距凸透镜15 cm处时，此时成一个倒立、________的实像，这一成像规律在生活中的应用是________．第6题图7. (2018临沂改编)为了加强交通管理和社会治安，临沂市安装了“海燕系统”，该系统具有跟踪、抓拍及人脸识别功能．拍摄时车辆和行人离镜头的距离应满足的条件是________．8. (2018东营)东营市开展了“红色电影进社区”活动，受到居民好评．电影放映机的镜头相当于一个________(选填“凸透镜”或“凹透镜”)，电影放映时在银幕上形成的是________立、放大的实像．9. (2018成都)在探究凸透镜成像规律的实验中，某次实验的成像情况如图所示，小组成员提出“有哪些方法可以让光屏上的像变大”的问题，经过讨论后形成两个方案，而且结果都达到目的．方案一：保持蜡烛和光屏的位置不动，只将凸透镜向________移动适当距离；方案二：保持凸透镜位置不动，将蜡烛和光屏都向________移动．第9题图二、选择题10. (2018长沙)现代生活，智能给人们带来了许多便利，但长时间盯着屏幕，容易导致视力下降．下列关于近视眼及其矫正的原理图正确的是()第10题图A. 甲乙B. 甲丁C. 丙乙D. 丙丁11. (2018深圳)用一个焦距为10 cm的放大镜来观察邮票细节，放大镜与邮票的距离应()A. 大于20 cmB. 等于10 cmC. 小于10 cmD. 在10 cm在20 cm之间12. (2018昆明)如图所示，若想在位于凸透镜右边的光屏上(图中光屏未画出)得到一个烛焰清晰放大的像，那么点燃的蜡烛应置于图中的()A. a点B. b点C. c点D. d点13. 在探究“凸透镜成像规律”的实验中，当烛焰、透镜及光屏的相对位置如图所示时，恰能在光屏上得到一个清晰的像．下列哪种光学器材的成像原理与其相同()A. 放大镜B. 近视镜C. 投影仪D. 照相机第13题图14. (2017黄冈)如图所示是利用手机和透镜自制的简易投影仪，它能将手机上的画面放大投射到白墙上．下列说法正确的是()第14题图A. 手机到透镜的距离应大于透镜的两倍焦距B. 墙上呈现的是手机画面的正立、放大的虚像C. 制作简易投影仪的透镜可以制作老花眼镜镜片D. 要使墙上的像变大，应增大手机与透镜间的距离15. (2018北京)小军做凸透镜成像规律的实验时，将焦距为10 cm的凸透镜固定在光具座上50 cm刻度线处，光屏和点燃的蜡烛分别位于凸透镜两侧，蜡烛放置在35 cm刻度线处，如图所示．移动光屏，直到在光屏上呈现烛焰清晰的像．下列说法中正确的是()第15题图A. 光屏上呈现的是烛焰的虚像B. 光屏上呈现的是烛焰正立的像C. 光屏上呈现的是烛焰放大的像D. 该实验现象能说明照相机的成像特点16. (2018烟台)在“探究凸透镜成像的规律”的实验中，所用凸透镜焦距为10 cm，当蜡烛从如图所示的A位置逐渐移到B位置的过程中，像距及其像的变化情况是()第16题图A. 像距增大，像变大B. 像距减小，像变大C. 像距减小，像变小D. 像距增大，像变小17. (2018天津改编)在用凸透镜研究成像的规律时，某同学得到的部分实验信息如下表所示，根据表中信息判定下列说法错误的是()A. 该凸透镜的焦距是15 cmB. 当u＝25 cm时，凸透镜成放大的像，放大镜就是根据这一原理制成的C. 当v＝24 cm时，凸透镜成缩小的像，照相机就是根据这一原理制成的D. 若把物体从距凸透镜22 cm处向距凸透镜32 cm 处滑动，像会逐渐变小三、实验题18. (2018南京)在“探究凸透镜成像规律”实验中，凸透镜焦距为10 cm，蜡烛、透镜和光屏的位置如图所示．第18题图(1)图中光屏上呈一清晰的像，该像是倒立、______(选填“放大”、“等大”或“缩小”)的实像．(2)图中固定蜡烛位置不变，将透镜移到60 cm刻度线处，要在光屏上再次看到清晰的像，应将光屏向________(选填“左”或“右”)移动．(3)图中固定透镜位置不变，将蜡烛移到45 cm刻度线处，移动光屏________(选填“能”或“不能”，下同)承接到像，把光屏放在蜡烛的左侧，移动光屏________承接到像．(4)图中将一个眼镜片放在透镜和烛焰之间，光屏上的像变模糊了，将光屏向左移动，光屏上再次呈现清晰的像，该眼镜片是________(选填“近视”或“远视”)眼镜的镜片．能力提升1. 如图所示，早期照相馆里摄影师取景时看到的像是倒立的．要使人像更亮，必须在两位照相的人______(选填“身前”或“身后”)进行“补光”. 要看到两位照相人的全身像，应将照相机________(选填“远离”或“靠近”)两位照相的人．第1题图2. 遥感卫星，能在空中24 h小时不间断拍摄地面上的景物，拍摄时，感光元件即光屏应略大于一倍焦距处才能得到清晰的________(选填“放大”或“缩小”)的实像．当卫星在空中运行到________(选填“近”或“远”)地点处进行拍摄时，可使拍得的范围最大．3. (2018湘西)根据入射光线和折射光线，在如图的虚线框内画出适当类型的透镜．第3题图4. (2018福建A卷)在探究“凸透镜成像特点”实验中，蜡烛、凸透镜和光屏在光具座上的位置如图所示，此时能在光屏上看到烛焰清晰的像．若保持透镜位置不变，将蜡烛沿光具座向远离透镜的方向移动10 cm，调节光屏位置，可在光屏上看到()第4题图A. 缩小的实像B. 放大的实像C. 缩小的虚像D. 放大的虚像5. (2018河北)在“探究凸透镜成像的规律”实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰的像．则下列说法正确的是()第5题图A. 照相机应用了这一成像规律B. 蜡烛燃烧一段时间后，光屏上的像会向下移C. 蜡烛不动，将透镜移至35 cm处，移动光屏可能得到倒立的清晰像D. 更换一个焦距小的凸透镜，只移动透镜仍可在光屏上得到清晰的像6. (2018兰州)如图是某同学在探究凸透镜成像规律时，得到的一次能呈现清晰图像时的情景．第6题图(1)当把蜡烛向凸透镜靠近10 cm时，光屏应________(选填“靠近”或“远离”)凸透镜才能再次得到清晰的像，此时所成的像是倒立、________(选填“放大”或“缩小”)的实像．(2)该凸透镜焦距的取值范围是：____________．(3)当把蜡烛移到距离凸透镜12 cm时，该凸透镜所成的像是________(选填“虚”或“实”)像．核心素养提升1. (2018宁波)为了研究眼的成像原理，小科自主研制了如图所示的实验装置．用水透镜模拟眼睛的晶状体，通过注水或抽水可改变水透镜凸度大小．光屏和水透镜固定在光具座如图所示的位置．点燃蜡烛后，调节水透镜凸度，直至光屏上成一个清晰倒立、________(选填“放大”、“等大”或“缩小”)的实像．若将点燃的蜡烛向左移动一小段距离，要使光屏上重新得到清晰的像，应对水透镜________(选填“注水”或“抽水”)．第1题图2. (2018山西改编)如图甲所示，在圆柱形水杯后面放一张画有箭头的纸条．往杯中倒入适量的水，透过水杯，看到箭头改变了方向，如图乙．看到这个方向改变的箭头是放大的________(选填“实像”或“虚像”)．凸透镜的这一成像规律在生活中的应用是________．第2题图3. (2018广州)将物体分别放在甲、乙凸透镜前，物距相同，通过甲透镜成正立放大的像，通过乙透镜成倒立缩小的像．图中是平行于主光轴的光线通过甲透镜的光路图，选项中哪幅图可能是平行于主光轴的光线通过乙透镜的光路图()第3题图参考答案及解析第3章透镜及其应用基础练习1. 凸透镜会聚2. 如答图所示第2题答图【解析】凹透镜对光线具有发散作用，平行于主光轴的光线经凹透镜折射后反向延长线过焦点，如答图所示．3. 如答图所示第3题答图【解析】通过光心的光线传播方向不改变；平行于凸透镜主光轴的光线经凸透镜折射后通过焦点射出．如答图所示．4. 缩小 凹5. 虚 3°6. 缩小 照相机 【解析】10 cm 处物距等于像距，因此焦距为5 cm ，把物体放在距凸透镜15 cm 处时，物距大于二倍焦距，成倒立、缩小的实像，生活中的应用是照相机．7. u ＞2f 【解析】系统摄像机的镜头相当于凸透镜，它的原理是利用凸透镜成倒立、缩小的实像，故拍摄时车辆和行人离镜头的距离应满足的条件是u ＞2f .8. 凸透镜 倒9. 左 右 【解析】根据凸透镜成实像时的特点，物近像远像变大可知，为使光屏上的像变大，可以减小物距，增大像距．方案一，保持蜡烛和光屏的位置不动，将凸透镜向左移动，这样蜡烛到凸透镜的距离即物距减小，光屏到凸透镜的距离即像距增大；方案二，保持凸透镜位置不动，蜡烛和光屏均向右移动，也能实现物距减小，像距增大．10. A 【解析】甲图中，远处物体的像成在视网膜之前，是近视眼的原理；丙图中，近处物体的像成在视网膜之后，是远视眼的原理；近视眼要佩戴凹透镜进行矫正，故选甲乙，故选A.11. C12. C 【解析】光屏上要成放大的实像，物距必须在一倍焦距和两倍焦距之间．蜡烛应在c 点，故选C.13. D14. C15. C 【解析】因为蜡烛放在光具座35 cm 刻度线处，而透镜放在50 cm 刻度线处，所以此时的物距为15 cm ，又因为此透镜焦距为10 cm ，可知物距在透镜的一倍焦距到二倍焦距之间，所以成倒立、放大的实像，故A 、B 错误，C 正确；该现象为投影仪、幻灯机的工作原理，故D 错误．故选C.16. A 【解析】当物体在A 点时，物距u ＝50 cm －15 cm ＝35 cm ，此时u >2f ，成倒立、缩小的实像；当物体在B 点时，物距u ′＝50 cm －35 cm ＝15 cm ，此时f <u ′<2f ，成倒立、放大的实像；由A 到B 时，物距在减小，像距在增大，像在变大，故选A.17. B 【解析】根据凸透镜成像的规律可知，当u ＝v ＝2f 时成倒立、等大的实像，据此可知，该凸透镜的焦距是f ＝30 cm 2＝15 cm ，A 正确；当u ＝25 cm ，即f <u <2f 时，成倒立、放大的实像，应用是投影仪(幻灯机)，B错误；当像距v＝24 cm，物距为40 cm，此时u>2f，成倒立、缩小的实像，应用是照相机，C正确；若把物体从距凸透镜22 cm处向距凸透镜32 cm处滑动，物距增大，则像距减小，同时像会变小，D正确．故选B. 18. (1)等大(2)右(3)不能不能(4)远视【解析】(1)由图可知，此时物距u＝50 cm－30 cm＝20 cm，像距v＝70 cm－50 cm＝20 cm，即u＝v＝2f，成的是倒立、等大的实像；(2)由题可知，凸透镜的焦距f＝10 cm；固定蜡烛位置不变，将透镜移到60 cm处，此时物距u＝60 cm－30 cm＝30 cm>2f，则f<v<2f，即像距在10～20 cm之间，故应将光屏向右移动；(3)固定透镜位置不动，将蜡烛移到45 cm处时，u＝50 cm－45 cm＝5 cm<f，此时成的是正立放大的虚像，虚像用光屏承接不到；(4)将光屏向左移动，减小了像距，光屏上再次呈现清晰的像，相当于物距增大了，则该眼镜片对光线有会聚作用，是凸透镜，远视眼镜的镜片是凸透镜．能力提升1. 身前远离2.缩小远3. 如答图所示第3题答图4. A【解析】由题图可知，蜡烛到凸透镜的距离等于光屏到凸透镜的距离，此时成倒立、等大的实像，焦距等于二分之一物距，等于10 cm，当蜡烛远离凸透镜时，物距将大于像距，光屏上成倒立、缩小的实像．故选A.5. D【解析】由图知，u<v，所以成倒立放大的实像，而照相机成倒立缩小的实像，A错误；蜡烛燃烧了一段时间，烛焰下移，光屏上的像将向上移动，B错误；由图可知：u ＝30 cm时成倒立放大的实像，v＝45 cm，所以f<30 cm<2f且45 cm>2f，解得15 cm<f<22.5 cm，所以蜡烛不动，将透镜移至35 cm处，u＝15 cm<f，成虚像，所以移动光屏不可能得到倒立的清晰像，C错误；更换一个焦距小的凸透镜，若只向右移动透镜，当u>2f, f＜v＜2f时，可在光屏上得到清晰缩小的实像，若只向左移动透镜，当f＜u＜2f，v>2f时，可在光屏上得到清晰放大的实像，D正确．故选D.6. (1)远离放大(2)15 cm＜f＜20 cm(3)虚【解析】(1)当把蜡烛向凸透镜靠近10 cm时，根据凸透镜成像规律，物近像远像变大，所以光屏应远离凸透镜才能承接到像，此时所成的像是放大、倒立的实像；(2)由图可知，u＝40 cm>2f, f<v＝30 cm<2f，解之得，该凸透镜焦距的取值范围是：15 cm＜f＜20 cm；(3)当把蜡烛移到距离凸透镜12 cm时，此时u<f，该凸透镜相当于一个放大镜，将成一个正立的放大的虚像．核心素养提升1. 缩小抽水【解析】根据图示，像距小于物距，即烛焰通过透镜所成的像是倒立、缩小的实像；若将点燃的蜡烛向左移动一小段距离，即增大了物距，要使成像位置与原来一样不变，即要增大焦距，减小水透镜的凸度，即要抽水．2. 实像投影仪【解析】根据凸透镜成像规律可知，物体成倒立放大的像，可知该像为实像，凸透镜这一成像规律在生活中的应用有投影仪．3. A【解析】由图可知，平行于主光轴的光线经凸透镜折射后通过焦点，故甲透镜的焦距为20 cm.将物体分别放在甲、乙透镜前，物距相同，通过甲透镜成正立放大的像，说明物距小于甲透镜的焦距，通过乙透镜成倒立缩小的实像，说明物距大于乙透镜的2倍焦距，即20 cm>2f乙，解得f乙<10 cm.A图中焦距小于10 cm，故A正确；B图中焦距大于10 cm小于20 cm，故B错误；C图中焦距等于20 cm，故C错误；D图中焦距大于20 cm，故D错误．故选A.。

第三章光的折射透镜专题训练专题训练三透镜及其应用一．选择题1．如图所示，小明将一个生鸡蛋放入桌面上盛有清水的烧杯中，然后从不同的位置观察鸡蛋，不可能看到的现象是（）A．看到的鸡蛋比实际的浅一点B．看到的鸡蛋都是虚像C．看到的鸡蛋比实际大一点D．看到的鸡蛋比实际小一点2．麻省理工学院的研究团队将一特殊的纳米颗粒嵌入到植物叶子中，创造了一种可由LED充电的发光植物。

研究者通过凸透镜观察到如图所示的现象。

下列有关说法不正确的是（）A．该发光植物属于光源B．研究者通过凸透镜观察到的是叶片放大的虚像C．要使观察到的像更大一些，叶片应该靠近凸透镜D．研究者看见叶片是绿色的，是因为其反射了绿光3．下列判断中正确的是（）A．甲图反映了近视眼的形成原因，需配戴丙图中的眼镜对视力进行矫正B．甲图反映了远视眼的形成原因，需配戴丁图中的眼镜对视力进行矫正C．乙图反映了近视眼的形成原因，需配戴丁图中的眼镜对视力进行矫正D．乙图反映了远视眼的形成原因，需配戴丙图中的眼镜对视力进行矫正4．焦距为10cm的凸透镜正对太阳光，其下方的白纸上呈现一光斑，此时光斑到凸透镜的距离为12cm，若凸透镜靠近白纸，看到光斑的大小和亮度的变化情况是（）A．光斑一直变大，亮度越来越暗B．光斑一直变小，亮度越来越暗C．光斑先变小后变大，亮度先变亮后变暗D．光斑一直变大，亮度越来越亮5．小露同学在做探究凸透镜成像规律时，出现了如图所示的情形，则凸透镜的焦距可能是（）A．3 cm B．6 cm C．9 cm D．16 cm6．（2024•福建三模）图甲是我们使用电脑时常会用到的光电鼠标，光电鼠标的原理是利用发光二极管的光照射鼠标垫（如图乙），反射后经凸透镜再进入鼠标的光学感应器（相当于光屏），用来记录移动动作，以此捕捉移动位置的不同画面。

图中光学感应器、凸透镜、发光二极管等元件固定在鼠标内。

下列说法正确的是（）A．当发光二极管发出的光照射在粗糙的鼠标垫上时会发生镜面反射B．若成像透镜距鼠标垫7mm，光学感应器距成像透镜3mm，则在光学感应器上所成的像是倒立、放大的实像C．将鼠标离开鼠标垫一定高度悬空时，像成在光学感应器的下方D．将鼠标离开鼠标垫一定高度悬空所成的像变大7．小李用透明塑料盒设计了一个昆虫标本观察器，如图所示。

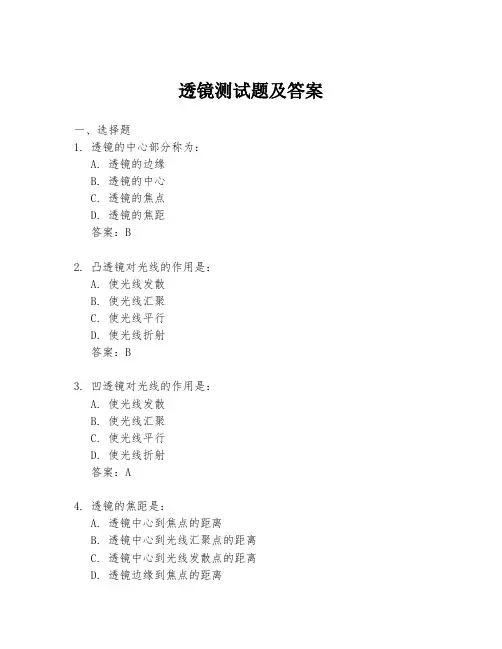

透镜测试题及答案一、选择题1. 透镜的中心部分称为：A. 透镜的边缘B. 透镜的中心C. 透镜的焦点D. 透镜的焦距答案：B2. 凸透镜对光线的作用是：A. 使光线发散B. 使光线汇聚C. 使光线平行D. 使光线折射答案：B3. 凹透镜对光线的作用是：A. 使光线发散B. 使光线汇聚C. 使光线平行D. 使光线折射答案：A4. 透镜的焦距是：A. 透镜中心到焦点的距离B. 透镜中心到光线汇聚点的距离C. 透镜中心到光线发散点的距离D. 透镜边缘到焦点的距离答案：A5. 透镜的焦距越长，其透镜的：A. 汇聚能力越强B. 汇聚能力越弱C. 发散能力越强D. 发散能力越弱答案：B二、填空题1. 当物体位于凸透镜的焦点之外时，透镜会形成________的像。

答案：实2. 当物体位于凹透镜的焦点之内时，透镜会形成________的像。

答案：虚3. 凸透镜成像的特点是，当物体靠近透镜时，像会________。

答案：远离透镜4. 凹透镜成像的特点是，当物体远离透镜时，像会________。

答案：靠近透镜5. 透镜的焦距越短，其透镜的汇聚能力越________。

答案：强三、简答题1. 请简述凸透镜和凹透镜的区别。

答案：凸透镜使光线汇聚，而凹透镜使光线发散。

2. 描述一下透镜的焦距是如何影响成像的。

答案：透镜的焦距决定了成像的放大率和成像距离。

焦距越短，成像放大率越大，成像距离越近；焦距越长，成像放大率越小，成像距离越远。

3. 为什么凸透镜可以作为放大镜使用？答案：凸透镜可以作为放大镜使用，是因为它能够使物体的光线汇聚在一点，形成放大的实像。

四、计算题1. 如果一个凸透镜的焦距是10厘米，物体距离透镜15厘米，求像距和成像的放大率。

答案：像距为30厘米，放大率为2倍。

2. 如果一个凹透镜的焦距是-15厘米，物体距离透镜20厘米，求像距和成像的放大率。

答案：像距为-10厘米，放大率为-0.67倍。

五、实验题1. 请设计一个实验来验证凸透镜的成像规律。
