电压波动和闪变的检测与控制方法

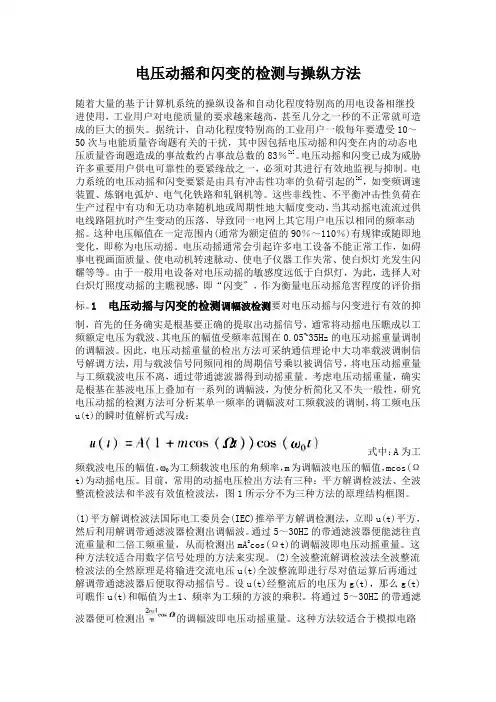

电压动摇和闪变的检测与操纵方法随着大量的基于计算机系统的操纵设备和自动化程度特别高的用电设备相继投进使用，工业用户对电能质量的要求越来越高，甚至几分之一秒的不正常就可造成的巨大的损失。

据统计，自动化程度特别高的工业用户一般每年要遭受10～50次与电能质量咨询题有关的干扰，其中因包括电压动摇和闪变在内的动态电压质量咨询题造成的事故数约占事故总数的83％[1]。

电压动摇和闪变已成为威胁许多重要用户供电可靠性的要紧缘故之一，必须对其进行有效地监视与抑制。

电力系统的电压动摇和闪变要紧是由具有冲击性功率的负荷引起的[2]，如变频调速装置、炼钢电弧炉、电气化铁路和轧钢机等。

这些非线性、不平衡冲击性负荷在生产过程中有功和无功功率随机地或周期性地大幅度变动，当其动摇电流流过供电线路阻抗时产生变动的压落，导致同一电网上其它用户电压以相同的频率动摇。

这种电压幅值在一定范围内(通常为额定值的90％～110％)有规律或随即地变化，即称为电压动摇。

电压动摇通常会引起许多电工设备不能正常工作，如碍事电视画面质量、使电动机转速脉动、使电子仪器工作失常、使白炽灯光发生闪耀等等。

由于一般用电设备对电压动摇的敏感度远低于白炽灯，为此，选择人对白炽灯照度动摇的主瞧视感，即“闪变〞，作为衡量电压动摇危害程度的评价指标。

1 电压动摇与闪变的检测调幅波检测要对电压动摇与闪变进行有效的抑制，首先的任务确实是根基要正确的提取出动摇信号，通常将动摇电压瞧成以工频额定电压为载波、其电压的幅值受频率范围在0.05~35Hz的电压动摇重量调制的调幅波。

因此，电压动摇重量的检出方法可采纳通信理论中大功率载波调制信号解调方法，用与载波信号同频同相的周期信号乘以被调信号，将电压动摇重量与工频载波电压不离，通过带通滤波器得到动摇重量。

考虑电压动摇重量，确实是根基在基波电压上叠加有一系列的调幅波，为使分析简化又不失一般性，研究电压动摇的检测方法可分析某单一频率的调幅波对工频载波的调制，将工频电压u(t)的瞬时值解析式写成：式中：A为工频载波电压的幅值，ω0为工频载波电压的角频率，m为调幅波电压的幅值，mcos(Ωt)为动摇电压。

电压波动和闪烁测试方法电压波动和闪变是电网电能质量的两个重要指标，电压波动是指电网电压方均根值(有效值)一系列的变动或连续的改变，闪变是指灯光照度不稳定造成的视感。

下面本文主要根据GB12326 电能质量电压波动和闪变介绍电压波测量及闪变测量的相关内容。

一、电压波动测量电压波动可通过电压方均根值曲线U(t)来描述，电压变动d 和电压变动频度r则是衡量电压波动大小和快慢的指标。

电压变动d的定义表达式为：式中：△U——电压方均根值曲线上相临两个极值电压之差；UN——系统标准电压。

当电压变动频度较低且具有周期性时，可通过电压方均根值曲线U(t)的测量，对电压波动进行评估。

单次电压变动可通过系统和负荷参数进行估算。

当已知三相负荷的有功功率和无功功率的变化量分别为△Pi和△Qi，可用下式计算：式中：RL、XL分别为电网阻抗的电阻、电抗分量。

在高压电网中，一般XL》RL，则：式中：Ssc——考察点(一般为PCC)在正常较小方式下的短路容量。

在无功功率的变化量为主要成分时(例如大容量电动机启动)，可采用下式进行粗略估算。

对于平衡的三相负荷：式中：△Si——三相负荷的变化量。

对于相间单相负荷：式中：△Si——相间单相负荷的变化量。

二、闪变测量根据IEC 61000-4-15制造的IEC闪变仪是目前国际上通用的测量闪变的标准仪器，其简化原理框图如下图所示。

图1：IEC闪变仪模型简化框图框1为输入级，主要用来实现把不同等级的电源电压(从电压互感器或输入变压器二次侧取得)降到适用于仪器内部电路电压值，同时还产生标准的调制波，用于仪器自检。

图2：由S(t)曲线作出的CPF曲线示例框2、3、4综合模拟灯-眼-脑环节对电压波动的反应。

其中框2对电压波动分量进行解调，获得与电压变动成线性关系的电压;框3的带通加权滤波器反映了人对60w230V钨丝灯在不同频率的电压波动下照度变化的敏感程度，通频带为0.05Hz~35Hz;框4包含一个平方器和时间常数为300ms的低通滤波器，用来模拟等-眼-脑环节对灯光照度变化的暂态非线性相应和记忆效应。

电力系统中的电压波动与闪变分析随着社会的发展和人们对电能的需求日益增长，电力系统的稳定运行成为当代社会的关键问题之一。

在电力系统中，电压波动和闪变是影响电网质量的两个重要指标。

本文将从发生原因、影响和监测方法等方面，对电压波动和闪变进行深入分析。

一、电压波动的发生原因及其对电力系统的影响电压波动是指电网的电压值在一段时间内发生周期性变化或剧烈变化的现象。

其主要原因可以归结为负载变化、电源设备故障、电网故障以及不良的电能质量等。

其中，负载变化包括电力系统内部负载波动和连接到电网中的各种设备的负载波动。

电源设备故障主要指发电机、变压器等电力系统核心设备的故障导致的电压波动。

而电网故障则是由于输电线路、开关设备等发生故障造成的。

电压波动对电力系统的影响是多方面的。

首先，电压波动会引起设备工作的不稳定，甚至会导致设备的损坏。

其次，电压波动还会对电力系统内的其他设备产生连锁反应，从而引发更大范围的故障，严重影响电网的安全稳定运行。

此外，电压波动还会对用户的电子设备产生不利影响，如导致计算机死机、数据丢失等。

二、电压闪变的发生原因及其对电力系统的影响电压闪变是指电网的电压在短时间内发生剧烈变化的现象，其主要原因包括突然的负载变化、电源故障、电弧炉、电动机启动等。

与电压波动相比，电压闪变对系统的影响更为剧烈。

电压闪变对电力系统的影响主要体现在以下几个方面。

首先，电压闪变会导致设备的故障和损坏，尤其是对于对电压波动和闪变较为敏感的设备，如电子设备和精密仪器。

其次，电压闪变还会造成系统负荷的不稳定，从而影响到电网的供需平衡，甚至引发不对称工作，导致更大的电力系统故障。

三、电压波动和闪变的监测方法和解决方案为了确保电力系统的稳定运行，减少电压波动和闪变对设备和用户的负面影响，需要采用科学的监测方法和相应的解决方案。

1.监测方法目前，常用的电压波动和闪变监测方法包括采用数字记录仪、负载模拟法和数学建模等。

数字记录仪是一种高精度的仪器设备，能够实时记录电压的变化情况，并生成相应的波形图和统计图，以供后续分析和处理。

电压波动和闪变的检测与控制方法
电压波动和闪变是电力系统中常见的问题，它们会对电力设备的安全性、可靠性和稳定性产生负面影响。

因此，电力系统必须实时检测和控制电压波动和闪变。

电压波动通常是由于电力系统中的突发负荷变化、电视机和电脑等电子设备的开关操作以及闪电等原因引起的。

为了检测电压波动，可以利用电压监测器、数字示波器和功率负载分析仪等设备。

一旦检测到电压波动，应立即采取措施，例如降低负载、调整发电机输出等。

闪变是一种短暂的电压波动，通常由于电力系统中的负载变化、电子设备的开关操作以及风力发电机等新能源设备的变化引起的。

为了检测闪变，可以利用闪变监测器和数字示波器等设备。

在闪变发生时，应采取措施，例如降低负载、调整发电机输出等，以减轻其对电力设备的损害。

总之，电压波动和闪变的检测与控制对电力系统的安全和可靠运行至关重要。

需要采用科学、有效的检测和控制方法，以保障电力设备的正常运行和延长其使用寿命。

- 1 -。

电压波动与闪变电压波动与闪变一、电压波动与闪变的定义电压波动就是电压均方根值一系列相对快速变动或连续改变的现象，其变化周期大于工频周期（20ms）。

电压波动造成灯光照度不稳定（灯光闪烁）的人眼视感反应称为闪变，换言之，闪变反映了电压波动引起的灯光闪烁对人视感产生的影响；电压闪变是电压波动引起的结果，它不属于电磁现象。

电压闪变与常见的电压波动不同。

（1）电压闪变是指电压形上一种快速的上升及下降，而波动指电压的有效值以低于工频的频率快速或连续变动。

（2）闪变的特点是超高压、瞬时态及高频次。

如果直观地从波形上理解，电压的波动可以造成波形的畸变、不对称，相邻峰值的变化等，但波形曲线是光滑连续的，而闪变更主要的是造成波形的毛刺及间断。

二、电压波动与闪变的检测方法由于电压波动是电压有效值的快速变动，它的波形是工频电压的调幅波。

因此，闪变测试首先是通过检波的方法将波动信号从工频电压中分离出来。

目前国内外电压波动的检测方法有三种，即平方检测、整流检测和有效值检测。

对三种检测方法，论文予以分析、比较，最终确定选用平方检测法的改进法，即本文采用同步电压和小波多分辨率分析检测电压闪变信号。

并对小波分解和同步检波对波动信号的检测文中加以说明。

常用的几种闪变仪中电压波动的检测方法，可归结为由上式解调出调幅波v = mcos ?t，介绍如下。

2.1 平方检波法IEC 推荐的闪变仪采用平方检测方法，即由u (t)、u (t)2和v (t)的波形图例，如图3－1 所示。

经过0.05~35Hz 的带通滤波器滤去直流分量和工频及以上的频率分量，便可以检测出调幅波即电压波动分量，其输出2.2 整流检波法英国ERA 闪变仪采用整流检测的方法。

图3-2（a）所示的电压u ( t )经过整流的波形g ( t )如图3-2(c)所示。

理论上，将g(t)可看成u(t)乘以幅值为±1、频率为工频的矩形波p(t)。

p(t)的波形图如图3-2(b)所示。

电压波动和闪变标准电压波动和闪变。

电压波动和闪变是电力系统中常见的问题，它们对电力设备和系统的安全稳定运行造成了严重影响。

电压波动是指电压在短时间内发生的周期性变化，而电压闪变则是指电压在短时间内突然发生的大幅度变化。

本文将对电压波动和闪变进行详细介绍，并探讨其标准化管理方法。

首先，电压波动和闪变的产生原因有很多，主要包括电力系统负荷突变、电动机启动、电弧炉工作、电力电子设备开关等。

这些因素都可能导致电压波动和闪变的发生，从而影响电力设备的正常运行。

因此，对电压波动和闪变进行有效管理至关重要。

其次，针对电压波动和闪变的管理，国际上已经建立了一系列的标准和规范。

例如，国际电工委员会（IEC）发布了IEC 61000-4-30标准，对电压波动和闪变进行了详细描述，并提出了相应的测量方法和限值要求。

此外，国家标准化管理委员会（GB/T）也发布了GB/T 12325-2008《电力系统电压波动和闪变测量与评估技术规范》，对国内电力系统中电压波动和闪变的管理提出了具体要求。

在实际应用中，针对电压波动和闪变问题，可以采取一系列的技术手段进行管理和控制。

例如，可以通过安装电压稳定器、滤波器、电容器等设备来减小电压波动和闪变的影响。

此外，对电力系统中的故障设备和设备工作状态进行定期检测和维护，也可以有效减少电压波动和闪变的发生。

综上所述，电压波动和闪变是电力系统中常见的问题，对电力设备和系统的安全稳定运行造成了严重影响。

针对这一问题，国际上已经建立了一系列的标准和规范，并提出了相应的管理和控制方法。

在实际应用中，可以通过技术手段和定期维护来减小电压波动和闪变的影响，保障电力系统的安全稳定运行。

希望本文能够对电压波动和闪变问题有所启发，促进电力系统的安全稳定运行。

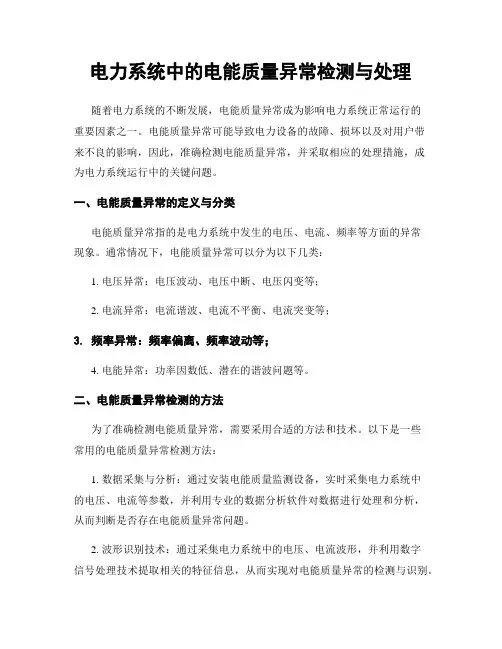

电力系统中的电能质量异常检测与处理随着电力系统的不断发展，电能质量异常成为影响电力系统正常运行的重要因素之一。

电能质量异常可能导致电力设备的故障、损坏以及对用户带来不良的影响，因此，准确检测电能质量异常，并采取相应的处理措施，成为电力系统运行中的关键问题。

一、电能质量异常的定义与分类电能质量异常指的是电力系统中发生的电压、电流、频率等方面的异常现象。

通常情况下，电能质量异常可以分为以下几类：1. 电压异常：电压波动、电压中断、电压闪变等；2. 电流异常：电流谐波、电流不平衡、电流突变等；3. 频率异常：频率偏离、频率波动等；4. 电能异常：功率因数低、潜在的谐波问题等。

二、电能质量异常检测的方法为了准确检测电能质量异常，需要采用合适的方法和技术。

以下是一些常用的电能质量异常检测方法：1. 数据采集与分析：通过安装电能质量监测设备，实时采集电力系统中的电压、电流等参数，并利用专业的数据分析软件对数据进行处理和分析，从而判断是否存在电能质量异常问题。

2. 波形识别技术：通过采集电力系统中的电压、电流波形，并利用数字信号处理技术提取相关的特征信息，从而实现对电能质量异常的检测与识别。

3. 谐波分析技术：通过采集电力系统中的电压、电流谐波信息，并利用谐波分析仪进行分析，从而判断是否存在谐波问题，并对谐波进行定位和分析。

4. 大数据分析：利用大数据分析技术，结合历史数据和实时数据，通过对数据进行挖掘和分析，从而实现对电能质量异常的准确检测与预测。

三、电能质量异常处理的方法一旦发现电能质量异常问题，需要及时采取相应的处理措施，以减少对电力设备和用户的影响。

以下是一些常用的电能质量异常处理方法：1. 降低电能质量异常源：对于造成电能质量异常的主要原因，如负载电流波形不良、电源电压波动等，可以采取相应的措施来降低异常源的影响，如升级设备、改进线路设计等。

2. 进行电能质量优化：通过安装电能质量优化设备，如谐波滤波器、电压稳定器等，可以改善电能质量，减少异常现象的发生。
