电压波动和闪烁检测

经常被混淆的电压波动与电压闪变
电压闪变与波动，两个形影不离的兄弟，经常一起出现在我们的视野中。

闪变外向，我们可以从外表觉察到它的变化，而波动则偏内向，心理活动丰富。

除此以外，它们之间还有什幺不同之处呢？
 一、电压波动的概念及计算方式
 电压波动是指电网内电压有规则的变动，或是变化幅度倍数在0.9~1间的
随机变化。

电压波动可以通过电压方均根值曲线来描述，电压变动d和电压电压变动频度r则是衡量电压波动大小和快慢的指标。

电压波动d的定义表
达式为
 二、电压闪变的概念及计算方式
 闪变是人眼对灯光亮度变化所引起刺激的不稳定感。

即，人对亮度变化的不适感。

闪变严重度则由UIE-IEC闪变测量方法定义，以参数、评估闪变烦扰强度。

 其中，短闪变是衡量短时间（目前若干分钟）内闪变强弱的一个统计量值，基本记录周期为10min；长闪变则由短时间闪变值推算出，反映长时间（若
干小时）闪变强弱的量值，其基本记录周期为2h。

 根据IEC 61000-4-5:1996制造的IEC闪变测试仪是目前国际上通用的测量闪变的仪器，其简化原理框图如图1所示。

 图1 闪变测试仪简化原理框图
 “平方一阶滤波”输出的反映了人的视觉对电压波动瞬时闪变感觉水平，进。

电压波动和闪烁测试方法电压波动和闪变是电网电能质量的两个重要指标，电压波动是指电网电压方均根值(有效值)一系列的变动或连续的改变，闪变是指灯光照度不稳定造成的视感。

下面本文主要根据GB12326 电能质量电压波动和闪变介绍电压波测量及闪变测量的相关内容。

一、电压波动测量电压波动可通过电压方均根值曲线U(t)来描述，电压变动d 和电压变动频度r则是衡量电压波动大小和快慢的指标。

电压变动d的定义表达式为：式中：△U——电压方均根值曲线上相临两个极值电压之差；UN——系统标准电压。

当电压变动频度较低且具有周期性时，可通过电压方均根值曲线U(t)的测量，对电压波动进行评估。

单次电压变动可通过系统和负荷参数进行估算。

当已知三相负荷的有功功率和无功功率的变化量分别为△Pi和△Qi，可用下式计算：式中：RL、XL分别为电网阻抗的电阻、电抗分量。

在高压电网中，一般XL》RL，则：式中：Ssc——考察点(一般为PCC)在正常较小方式下的短路容量。

在无功功率的变化量为主要成分时(例如大容量电动机启动)，可采用下式进行粗略估算。

对于平衡的三相负荷：式中：△Si——三相负荷的变化量。

对于相间单相负荷：式中：△Si——相间单相负荷的变化量。

二、闪变测量根据IEC 61000-4-15制造的IEC闪变仪是目前国际上通用的测量闪变的标准仪器，其简化原理框图如下图所示。

图1：IEC闪变仪模型简化框图框1为输入级，主要用来实现把不同等级的电源电压(从电压互感器或输入变压器二次侧取得)降到适用于仪器内部电路电压值，同时还产生标准的调制波，用于仪器自检。

图2：由S(t)曲线作出的CPF曲线示例框2、3、4综合模拟灯-眼-脑环节对电压波动的反应。

其中框2对电压波动分量进行解调，获得与电压变动成线性关系的电压;框3的带通加权滤波器反映了人对60w230V钨丝灯在不同频率的电压波动下照度变化的敏感程度，通频带为0.05Hz~35Hz;框4包含一个平方器和时间常数为300ms的低通滤波器，用来模拟等-眼-脑环节对灯光照度变化的暂态非线性相应和记忆效应。

如何区分电压波动与电压闪变电压闪变与波动，两个形影不离的兄弟，经常一起出现在我们的视野中。

闪变外向，我们可以从外表觉察到它的变化，而波动则偏内向，心理活动丰富。

除此以外，它们之间还有什么不同之处呢？一、电压波动的概念及计算方式电压波动是指电网内电压有规则的变动，或是变化幅度倍数在0.9~1间的随机变化。

电压波动可以通过电压方均根值曲线)t (U 来描述，电压变动d 和电压电压变动频度r 则是衡量电压波动大小和快慢的指标。

电压波动d 的定义表达式为%100d ⨯∆=N U U 二、电压闪变的概念及计算方式闪变是人眼对灯光亮度变化所引起刺激的不稳定感。

即，人对亮度变化的不适感。

闪变严重度则由UIE-IEC 闪变测量方法定义，以参数）（st P 、）（lt P 评估闪变烦扰强度。

其中，短闪变）（st P 是衡量短时间（目前若干分钟）内闪变强弱的一个统计量值，基本记录周期为10min ；长闪变）（lt P 则由短时间闪变值）（st P 推算出，反映长时间（若干小时）闪变强弱的量值，其基本记录周期为2h 。

根据IEC 61000-4-5:1996制造的IEC 闪变测试仪是目前国际上通用的测量闪变的仪器，其简化原理框图如图1所示。

图1 闪变测试仪简化原理框图“平方一阶滤波”输出的）（t S 反映了人的视觉对电压波动瞬时闪变感觉水平，进入“在线统计评价的）（t S 值是使用积累概率函数CPF 的方法进行分析（具体见GBT 12326-2008 电能质量电压波动和闪变），如图2所示，做出CPF 曲线。

图2 CPF 曲线由CPF 曲线获得短时间闪变值5010311.0st 08.028.00657.00525.00314.0P P P P P P ++++=，1.0P 、1P 、3P 、10P 、50P 分别为CPF 曲线上等于0.1%、1%、3%、10%、50%时间的）（t S 值。

长时间闪变严重度的观测时间为T short 的整数倍N ，N=12，观测时间为2h ，由12个短时间闪变严重度值（）（st P ）计算， =lt P 31i 3sti 1∑=N N P三 、动和闪变的危害表现在以下五点：● 照明灯光闪烁，引起人的视觉不适和疲劳，影响工效；●电视机画面亮度变化，垂直和水平幅度摇动；● 电动机转速不均匀，影响产品质量；● 使电子仪器、电子计算机、自动控制设备等工作不正常；● 影响对电压波动较敏感的工艺或试验结果。

对国家相关电能质量标准的理解与综述1 电压波动和闪变范围本标准适用于交流50Hz 电力系统正常运行方式下，由波动负荷引起的公共连接点电压的快速变动及由此可能引起人对灯光闪烁明显感觉的场合。

1.1 定义：（1）电压波动（voltage fluctuation ）电压方均根值（有效值）一系列的变动或连续的改变（2）电压方均根值曲线R.M.S. voltage shapeU （t ）每半个基波电压周期方均跟值（有效值）的时间函数（3）电压变动relative voltage changed电压方均根值曲线上相邻两个极值电压之差，以系统标称电压的百分数表示。

（4）电压变动频度rate of occurrence of voltage changesr单位时间内电压变动的次数（电压由大到小或由小到大各算一次变动）。

不同方向的若干次变动，如间隔时间小于30ms ，则算一次变动。

1.2电压波动的测量和估算电压波动可以通过电压方均根值曲线U （t ）来描述，电压变动d 和电压变动频度r 则是衡量电压波动大小和快慢的指标。

电压变动d 的定义表达式为： %100⨯∆=NU U d 式中：△U----电压方均根值曲线上相邻两个极值电压之差。

U N ----系统标称电压。

当电压变动频度较低且具有周期性时，可通过电压方均根值曲线U （t ）的测量，对电压波动进行评估。

单次电压变动可通过系统和负荷参数进行估算。

当已知三相负荷的有功功率和无功功率的变化率分别为△P i 、 △Q i 时，可用下式计算： %1002⨯∆+∆=Ni L i L U Q X P R d 式中R L 、X L 分别为电网阻抗的电阻电抗分量。

在高压电网中，一般X L ＞＞ R L 则式中：S SC ---考察点（一般为PCC ）在正常较小方式下的短路容量。

在无功功率的变化量为主要成分时（例如大容量电动机启动），可采用以下两式进行粗略估算对于平衡的三相负荷：%100⨯∆≈sci S S d 式中：△S i ---三相负荷的变化量。

电压波动与闪变电压波动与闪变一、电压波动与闪变的定义电压波动就是电压均方根值一系列相对快速变动或连续改变的现象，其变化周期大于工频周期（20ms）。

电压波动造成灯光照度不稳定（灯光闪烁）的人眼视感反应称为闪变，换言之，闪变反映了电压波动引起的灯光闪烁对人视感产生的影响；电压闪变是电压波动引起的结果，它不属于电磁现象。

电压闪变与常见的电压波动不同。

（1）电压闪变是指电压形上一种快速的上升及下降，而波动指电压的有效值以低于工频的频率快速或连续变动。

（2）闪变的特点是超高压、瞬时态及高频次。

如果直观地从波形上理解，电压的波动可以造成波形的畸变、不对称，相邻峰值的变化等，但波形曲线是光滑连续的，而闪变更主要的是造成波形的毛刺及间断。

二、电压波动与闪变的检测方法由于电压波动是电压有效值的快速变动，它的波形是工频电压的调幅波。

因此，闪变测试首先是通过检波的方法将波动信号从工频电压中分离出来。

目前国内外电压波动的检测方法有三种，即平方检测、整流检测和有效值检测。

对三种检测方法，论文予以分析、比较，最终确定选用平方检测法的改进法，即本文采用同步电压和小波多分辨率分析检测电压闪变信号。

并对小波分解和同步检波对波动信号的检测文中加以说明。

常用的几种闪变仪中电压波动的检测方法，可归结为由上式解调出调幅波v = mcos ?t，介绍如下。

2.1 平方检波法IEC 推荐的闪变仪采用平方检测方法，即由u (t)、u (t)2和v (t)的波形图例，如图3－1 所示。

经过0.05~35Hz 的带通滤波器滤去直流分量和工频及以上的频率分量，便可以检测出调幅波即电压波动分量，其输出2.2 整流检波法英国ERA 闪变仪采用整流检测的方法。

图3-2（a）所示的电压u ( t )经过整流的波形g ( t )如图3-2(c)所示。

理论上，将g(t)可看成u(t)乘以幅值为±1、频率为工频的矩形波p(t)。

p(t)的波形图如图3-2(b)所示。

电压波动与闪变一、电压波动与闪变的定义电压波动就是电压均方根值一系列相对快速变动或连续改变的现象，其变化周期大于工频周期（20ms）。

电压波动造成灯光照度不稳定（灯光闪烁）的人眼视感反应称为闪变，换言之，闪变反映了电压波动引起的灯光闪烁对人视感产生的影响；电压闪变是电压波动引起的结果，它不属于电磁现象。

电压闪变与常见的电压波动不同。

（1）电压闪变是指电压形上一种快速的上升及下降，而波动指电压的有效值以低于工频的频率快速或连续变动。

（2）闪变的特点是超高压、瞬时态及高频次。

如果直观地从波形上理解，电压的波动可以造成波形的畸变、不对称，相邻峰值的变化等，但波形曲线是光滑连续的，而闪变更主要的是造成波形的毛刺及间断。

二、电压波动与闪变的检测方法由于电压波动是电压有效值的快速变动，它的波形是工频电压的调幅波。

因此，闪变测试首先是通过检波的方法将波动信号从工频电压中分离出来。

目前国内外电压波动的检测方法有三种，即平方检测、整流检测和有效值检测。

对三种检测方法，论文予以分析、比较，最终确定选用平方检测法的改进法，即本文采用同步电压和小波多分辨率分析检测电压闪变信号。

并对小波分解和同步检波对波动信号的检测文中加以说明。

常用的几种闪变仪中电压波动的检测方法，可归结为由上式解调出调幅波v = mcos Ωt，介绍如下。

2.1 平方检波法IEC 推荐的闪变仪采用平方检测方法，即由u (t)、u (t)2和v (t)的波形图例，如图3－1 所示。

经过0.05~35Hz 的带通滤波器滤去直流分量和工频及以上的频率分量，便可以检测出调幅波即电压波动分量，其输出2.2 整流检波法英国ERA 闪变仪采用整流检测的方法。

图3-2（a）所示的电压u ( t )经过整流的波形g ( t )如图3-2(c)所示。

理论上，将g(t)可看成u(t)乘以幅值为±1、频率为工频的矩形波p(t)。

p(t)的波形图如图3-2(b)所示。

可控硅电压波动和闪烁算法
可控硅电压波动和闪烁算法是指在可控硅调压驱动中，用于检测电压波动和闪烁的方法和策略。

下面是一些可能的算法：
- 低通滤波：在输入GPIO口前加入R、C低通滤波电路，可以滤除由于电压波动而在光耦次级产生的毛刺，从而减少对可控硅的干扰。

- 去抖动：TMS320F28335的GPIO口具有输入去抖动功能，可以进一步过滤掉输入信号中的高频干扰脉冲，降低电压波动对可控硅的影响。

- 调节脉宽：过零脉宽的调节与输入的市电幅度有关，幅度越高，过零点位置电压波形越抖，脉宽越宽。

因此，可以在检测电路中加入可调电阻，调节输入的市电幅度，从而调节过零信号的脉宽，减少电压波动对可控硅的影响。

可控硅电压波动和闪烁算法的设计和实现需要综合考虑各种因素，如电路结构、电源质量、干扰情况等。

通过采用合适的算法，可以有效地减少电压波动对可控硅的影响，提高系统的稳定性和可靠性。

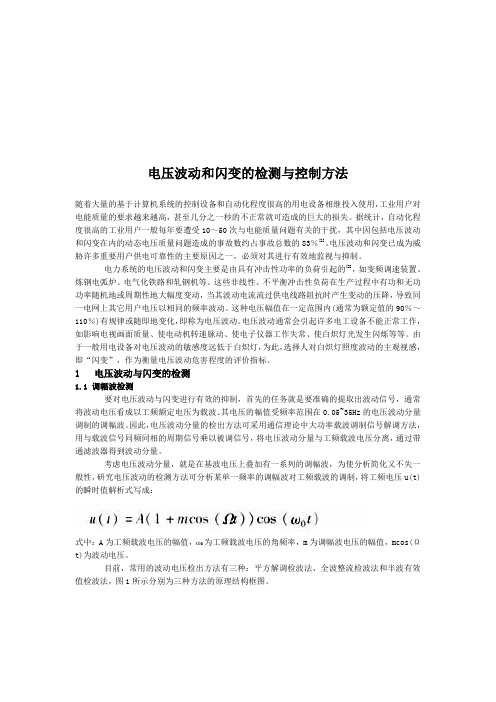

电压波动和闪变的检测与控制方法随着大量的基于计算机系统的控制设备和自动化程度很高的用电设备相继投入使用，工业用户对电能质量的要求越来越高，甚至几分之一秒的不正常就可造成的巨大的损失。

据统计，自动化程度很高的工业用户一般每年要遭受10～50次与电能质量问题有关的干扰，其中因包括电压波动和闪变在内的动态电压质量问题造成的事故数约占事故总数的83％[1]。

电压波动和闪变已成为威胁许多重要用户供电可靠性的主要原因之一，必须对其进行有效地监视与抑制。

电力系统的电压波动和闪变主要是由具有冲击性功率的负荷引起的[2]，如变频调速装置、炼钢电弧炉、电气化铁路和轧钢机等。

这些非线性、不平衡冲击性负荷在生产过程中有功和无功功率随机地或周期性地大幅度变动，当其波动电流流过供电线路阻抗时产生变动的压降，导致同一电网上其它用户电压以相同的频率波动。

这种电压幅值在一定范围内(通常为额定值的90％～110％)有规律或随即地变化，即称为电压波动。

电压波动通常会引起许多电工设备不能正常工作，如影响电视画面质量、使电动机转速脉动、使电子仪器工作失常、使白炽灯光发生闪烁等等。

由于一般用电设备对电压波动的敏感度远低于白炽灯，为此，选择人对白炽灯照度波动的主观视感，即“闪变”，作为衡量电压波动危害程度的评价指标。

1 电压波动与闪变的检测1.1 调幅波检测要对电压波动与闪变进行有效的抑制，首先的任务就是要准确的提取出波动信号，通常将波动电压看成以工频额定电压为载波、其电压的幅值受频率范围在0.05~35Hz的电压波动分量调制的调幅波。

因此，电压波动分量的检出方法可采用通信理论中大功率载波调制信号解调方法，用与载波信号同频同相的周期信号乘以被调信号，将电压波动分量与工频载波电压分离，通过带通滤波器得到波动分量。

考虑电压波动分量，就是在基波电压上叠加有一系列的调幅波，为使分析简化又不失一般性，研究电压波动的检测方法可分析某单一频率的调幅波对工频载波的调制，将工频电压u(t)的瞬时值解析式写成：式中：A为工频载波电压的幅值，ω0为工频载波电压的角频率，m为调幅波电压的幅值，mcos(Ωt)为波动电压。

电压波动和闪烁测量试验作业指导书电压波动和闪烁测量试验作业指导书1. 范围：本作业指导书规定了电压波动和闪烁测量试验方法。

2. 引用标准：GB 17625.2-2007《电磁兼容限值对每相额定电流≤16A且无条件接入的设备在公用低压供电系统中产生的电压变化、电压波动和闪》GB/T 4365-2003《电磁兼容术语》IEC 61000-3-2《Electromagnetic compatibility--Limits--Limits for harmonic current emissions(equipment input current≤16A per phase)》EN 61000-3-2《Electromagnetic compatibility--Limits--Limits for harmonic current emissions(equipment input current≤16A per phase)》3. 术语和定义3.1 电压波动 voltage fluctuation一连串的电压变化或电压包络的周期性变化。

3.2 闪烁flick亮度或频谱分布随时间变化的光刺激所引起的不稳定的视觉效果。

3.3 闪烁计flickermeter用来测量闪烁量值的仪表。

3.4 电压波动幅度magnitude of a voltage fluctation电压波动期间，均方很值或峰值电压的最大值与最小值之差。

3.5 有效值电压波形 R. M. S voltage shape以连续的基波电压的半周期分段评定有效值电压对时间的函数。

3.6 电压变化特性△U（t）voltage change characteristic △U（t）在处于稳态至少1s的两个相邻电压之间，有效值电压随时间变化的函数。

3.7 最大电压变化△Umax maximum voltage change △Umax电压变化特性的最大有效值与最小有效值之差。
