经常被混淆的电压波动与电压闪变
电压闪变与波动，两个形影不离的兄弟，经常一起出现在我们的视野中。
闪变外向，我们可以从外表觉察到它的变化，而波动则偏内向，心理活动丰富。
除此以外，它们之间还有什幺不同之处呢？
一、电压波动的概念及计算方式
电压波动是指电网内电压有规则的变动，或是变化幅度倍数在0.9~1间的
随机变化。
电压波动可以通过电压方均根值曲线来描述，电压变动d和电压电压变动频度r则是衡量电压波动大小和快慢的指标。
电压波动d的定义表
达式为
二、电压闪变的概念及计算方式
闪变是人眼对灯光亮度变化所引起刺激的不稳定感。
即，人对亮度变化的不适感。
闪变严重度则由UIE-IEC闪变测量方法定义，以参数、评估闪变烦扰强度。
其中，短闪变是衡量短时间（目前若干分钟）内闪变强弱的一个统计量值，基本记录周期为10min；长闪变则由短时间闪变值推算出，反映长时间（若
干小时）闪变强弱的量值，其基本记录周期为2h。
根据IEC 61000-4-5:1996制造的IEC闪变测试仪是目前国际上通用的测量闪变的仪器，其简化原理框图如图1所示。
图1 闪变测试仪简化原理框图
“平方一阶滤波”输出的反映了人的视觉对电压波动瞬时闪变感觉水平，进。
电力系统中的电压波动与闪变分析随着社会的发展和人们对电能的需求日益增长，电力系统的稳定运行成为当代社会的关键问题之一。
在电力系统中，电压波动和闪变是影响电网质量的两个重要指标。
本文将从发生原因、影响和监测方法等方面，对电压波动和闪变进行深入分析。
一、电压波动的发生原因及其对电力系统的影响电压波动是指电网的电压值在一段时间内发生周期性变化或剧烈变化的现象。
其主要原因可以归结为负载变化、电源设备故障、电网故障以及不良的电能质量等。
其中，负载变化包括电力系统内部负载波动和连接到电网中的各种设备的负载波动。
电源设备故障主要指发电机、变压器等电力系统核心设备的故障导致的电压波动。
而电网故障则是由于输电线路、开关设备等发生故障造成的。
电压波动对电力系统的影响是多方面的。
首先，电压波动会引起设备工作的不稳定，甚至会导致设备的损坏。
其次，电压波动还会对电力系统内的其他设备产生连锁反应，从而引发更大范围的故障，严重影响电网的安全稳定运行。
此外，电压波动还会对用户的电子设备产生不利影响，如导致计算机死机、数据丢失等。
二、电压闪变的发生原因及其对电力系统的影响电压闪变是指电网的电压在短时间内发生剧烈变化的现象，其主要原因包括突然的负载变化、电源故障、电弧炉、电动机启动等。
与电压波动相比，电压闪变对系统的影响更为剧烈。
电压闪变对电力系统的影响主要体现在以下几个方面。
首先，电压闪变会导致设备的故障和损坏，尤其是对于对电压波动和闪变较为敏感的设备，如电子设备和精密仪器。
其次，电压闪变还会造成系统负荷的不稳定，从而影响到电网的供需平衡，甚至引发不对称工作，导致更大的电力系统故障。
三、电压波动和闪变的监测方法和解决方案为了确保电力系统的稳定运行，减少电压波动和闪变对设备和用户的负面影响，需要采用科学的监测方法和相应的解决方案。
1.监测方法目前，常用的电压波动和闪变监测方法包括采用数字记录仪、负载模拟法和数学建模等。
数字记录仪是一种高精度的仪器设备，能够实时记录电压的变化情况，并生成相应的波形图和统计图，以供后续分析和处理。
电压波动和闪变的检测与控制方法
电压波动和闪变是电力系统中常见的问题，它们会对电力设备的安全性、可靠性和稳定性产生负面影响。
因此，电力系统必须实时检测和控制电压波动和闪变。
电压波动通常是由于电力系统中的突发负荷变化、电视机和电脑等电子设备的开关操作以及闪电等原因引起的。
为了检测电压波动，可以利用电压监测器、数字示波器和功率负载分析仪等设备。
一旦检测到电压波动，应立即采取措施，例如降低负载、调整发电机输出等。
闪变是一种短暂的电压波动，通常由于电力系统中的负载变化、电子设备的开关操作以及风力发电机等新能源设备的变化引起的。
为了检测闪变，可以利用闪变监测器和数字示波器等设备。
在闪变发生时，应采取措施，例如降低负载、调整发电机输出等，以减轻其对电力设备的损害。
总之，电压波动和闪变的检测与控制对电力系统的安全和可靠运行至关重要。
需要采用科学、有效的检测和控制方法，以保障电力设备的正常运行和延长其使用寿命。
- 1 -。

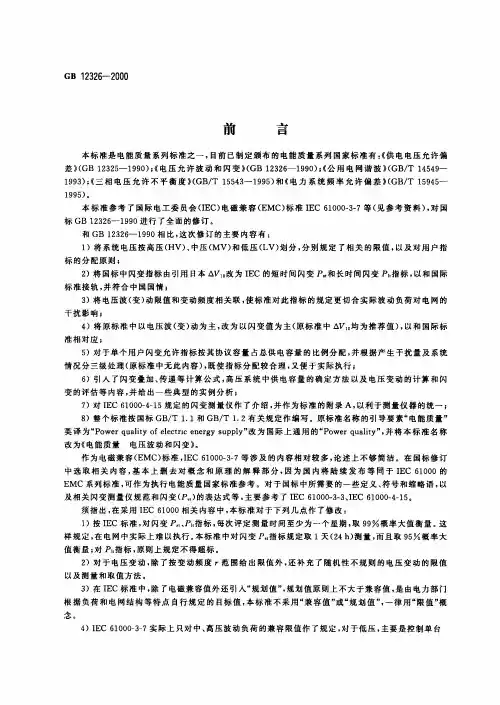

对国家相关电能质量标准的理解与综述1 电压波动和闪变范围本标准适用于交流50Hz 电力系统正常运行方式下，由波动负荷引起的公共连接点电压的快速变动及由此可能引起人对灯光闪烁明显感觉的场合。
1.1 定义：（1）电压波动（voltage fluctuation ）电压方均根值（有效值）一系列的变动或连续的改变（2）电压方均根值曲线R.M.S. voltage shapeU （t ）每半个基波电压周期方均跟值（有效值）的时间函数（3）电压变动relative voltage changed电压方均根值曲线上相邻两个极值电压之差，以系统标称电压的百分数表示。
（4）电压变动频度rate of occurrence of voltage changesr单位时间内电压变动的次数（电压由大到小或由小到大各算一次变动）。
不同方向的若干次变动，如间隔时间小于30ms ，则算一次变动。
1.2电压波动的测量和估算电压波动可以通过电压方均根值曲线U （t ）来描述，电压变动d 和电压变动频度r 则是衡量电压波动大小和快慢的指标。
电压变动d 的定义表达式为： %100⨯∆=NU U d 式中：△U----电压方均根值曲线上相邻两个极值电压之差。
U N ----系统标称电压。
当电压变动频度较低且具有周期性时，可通过电压方均根值曲线U （t ）的测量，对电压波动进行评估。
单次电压变动可通过系统和负荷参数进行估算。
当已知三相负荷的有功功率和无功功率的变化率分别为△P i 、 △Q i 时，可用下式计算： %1002⨯∆+∆=Ni L i L U Q X P R d 式中R L 、X L 分别为电网阻抗的电阻电抗分量。
在高压电网中，一般X L ＞＞ R L 则式中：S SC ---考察点（一般为PCC ）在正常较小方式下的短路容量。
在无功功率的变化量为主要成分时（例如大容量电动机启动），可采用以下两式进行粗略估算对于平衡的三相负荷：%100⨯∆≈sci S S d 式中：△S i ---三相负荷的变化量。
电压波动及闪变原因
一般出现这种情况，可以从以下几方面分析：
1.电压波动与闪变形成的原因
（1）用电设备具有冲击负荷或波动负荷，如电弧炉、炼钢炉、轧钢机、电焊机、轨道交通、电气化铁路、以及短路试验负荷等。
（2）系统发生短路故障，引起电网波动和闪变。
（3）系统设备自动投切时产生操作波的影响，如备用电源自动投切、自动重合闸动作等。
（4）系统遭受雷击引起的电网电压波动等。
2.电压波动与闪变存在的影响
电压闪变主要是表征人眼对灯闪主观感觉的参数。
它一般是由开关动作或与系统的短路容量相比出现足够大的负荷变动引起的。
有些电压波动尽管在正常的电压变化限度以内，但可能产生10Hz左右照明闪烁、干扰计算机等电压敏感型电子设备和仪器的正常运行。
电压波动和闪变大多产生于配电系统，并通过配电变压器传递到低压侧的用户电源端。
产生电压波动和闪变的主要原因是工业用电负荷，如电弧炉、电焊机的运行和电容器投切等，都可能产生快速的电压变化。
电压波动与谐波的产生有类似的物理原因，如冲击性负荷的非线性特性、规则或不规则的分合闸操纵等。
使非线性的交变负荷电流在与频率有依赖关系的电网阻抗上造成电网的电压波动。
对电压波动与闪变的影响，首选的解决办法是采用电力电子技术，用快速无功补偿器消除电源的闪变，使电压中工频以外的分量降低。
3.建议高压设备试验及安装电压监测仪，以便分析出具体原因。
对国家相关电能质量标准的理解与综述1 电压波动和闪变范围本标准适用于交流50Hz 电力系统正常运行方式下，由波动负荷引起的公共连接点电压的快速变动及由此可能引起人对灯光闪烁明显感觉的场合。
1.1 定义：（1）电压波动（voltage fluctuation ）电压方均根值（有效值）一系列的变动或连续的改变（2）电压方均根值曲线R.M.S. voltage shapeU （t ）每半个基波电压周期方均跟值（有效值）的时间函数（3）电压变动relative voltage changed电压方均根值曲线上相邻两个极值电压之差，以系统标称电压的百分数表示。
（4）电压变动频度rate of occurrence of voltage changesr单位时间内电压变动的次数（电压由大到小或由小到大各算一次变动）。
不同方向的若干次变动，如间隔时间小于30ms ，则算一次变动。
1.2电压波动的测量和估算电压波动可以通过电压方均根值曲线U （t ）来描述，电压变动d 和电压变动频度r 则是衡量电压波动大小和快慢的指标。
电压变动d 的定义表达式为： %100⨯∆=NU U d 式中：△U----电压方均根值曲线上相邻两个极值电压之差。
U N ----系统标称电压。
当电压变动频度较低且具有周期性时，可通过电压方均根值曲线U （t ）的测量，对电压波动进行评估。
单次电压变动可通过系统和负荷参数进行估算。
当已知三相负荷的有功功率和无功功率的变化率分别为△P i 、 △Q i 时，可用下式计算： %1002⨯∆+∆=Ni L i L U Q X P R d 式中R L 、X L 分别为电网阻抗的电阻电抗分量。
在高压电网中，一般X L ＞＞ R L 则式中：S SC ---考察点（一般为PCC ）在正常较小方式下的短路容量。
在无功功率的变化量为主要成分时（例如大容量电动机启动），可采用以下两式进行粗略估算对于平衡的三相负荷：%100⨯∆≈sci S S d 式中：△S i ---三相负荷的变化量。
