【CN209849817U】一种新型铸造模具【专利】
- 格式：pdf
- 大小：396.87 KB
- 文档页数：9
下载文档原格式
合集下载

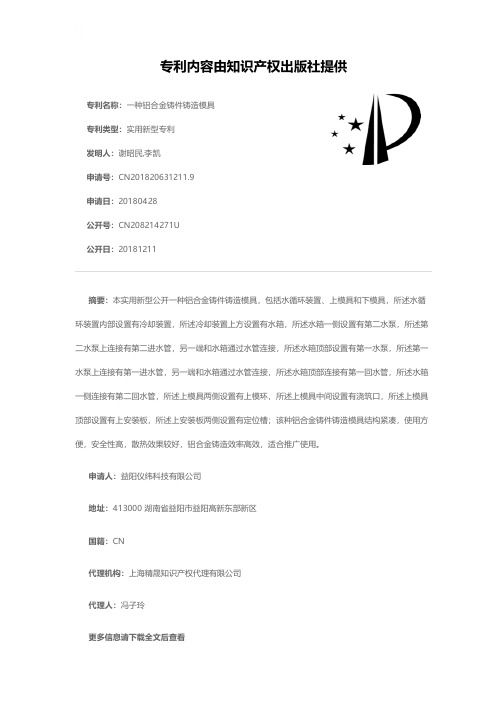

一种铝合金铸件铸造模具[实用新型专利]
![一种铝合金铸件铸造模具[实用新型专利]](https://img.taocdn.com/s1/m/63318a10aef8941ea66e0525.png)
专利名称：一种铝合金铸件铸造模具专利类型：实用新型专利
发明人：谢昭民,李凯
申请号：CN201820631211.9
申请日：20180428
公开号：CN208214271U
公开日：
20181211
专利内容由知识产权出版社提供
摘要：本实用新型公开一种铝合金铸件铸造模具，包括水循环装置、上模具和下模具，所述水循环装置内部设置有冷却装置，所述冷却装置上方设置有水箱，所述水箱一侧设置有第二水泵，所述第二水泵上连接有第二进水管，另一端和水箱通过水管连接，所述水箱顶部设置有第一水泵，所述第一水泵上连接有第一进水管，另一端和水箱通过水管连接，所述水箱顶部连接有第一回水管，所述水箱一侧连接有第二回水管，所述上模具两侧设置有上模环，所述上模具中间设置有浇筑口，所述上模具顶部设置有上安装板，所述上安装板两侧设置有定位槽；该种铝合金铸件铸造模具结构紧凑，使用方便，安全性高，散热效果较好，铝合金铸造效率高效，适合推广使用。
申请人：益阳仪纬科技有限公司
地址：413000 湖南省益阳市益阳高新东部新区
国籍：CN
代理机构：上海精晟知识产权代理有限公司
代理人：冯子玲
更多信息请下载全文后查看。
铸造模具[实用新型专利]
![铸造模具[实用新型专利]](https://img.taocdn.com/s1/m/4eb0dc3b33d4b14e84246824.png)
专利名称：铸造模具
专利类型：实用新型专利
发明人：刘朝栋
申请号：CN201520904982.7申请日：20151113
公开号：CN205085350U
公开日：
20160316
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种铸造模具，属于工业铸造领域，包括上模和下模，所述上模的底部设置有主流道和分流道，所述主流道的两侧分别设置有多个模腔，所述多个模腔分别通过所述分流道与所述主流道连通，所述上模还设置有贯穿所述上模的浇注口，所述浇注口的轴心线垂直于所述上模的底面，且所述浇注口与所述主流道连通。
本实用新型提供的铸造模具一次浇注可以同时完成多个工件，且每个工件都可以直接使用，减少了需要切掉的材料，使材料得到充分利用，每次铸造能节约三分之一的原材料，一次浇注完成多个工件，且无需二次加工，也能节约时间，进而减少加工成本。
申请人：刘朝栋
地址：054000 河北省邢台市威县常屯乡西辛店村274号
国籍：CN
代理机构：北京超凡志成知识产权代理事务所(普通合伙)
代理人：吴开磊
更多信息请下载全文后查看。

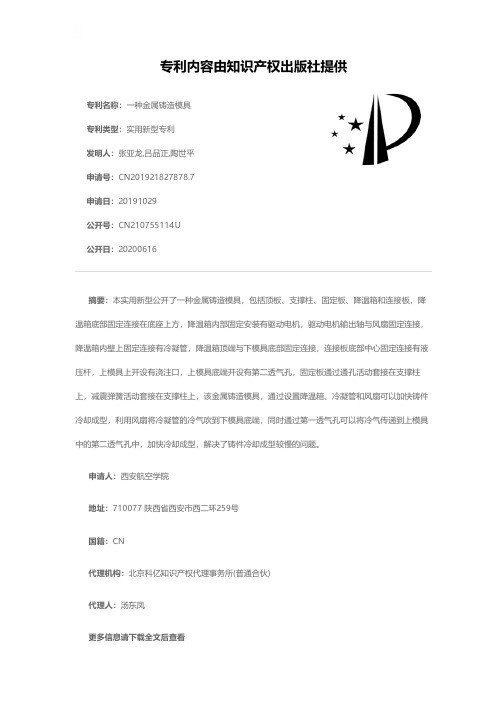

一种金属铸造模具[实用新型专利]
![一种金属铸造模具[实用新型专利]](https://img.taocdn.com/s1/m/d8e493c8dd36a32d72758141.png)
专利名称：一种金属铸造模具专利类型：实用新型专利
发明人：张亚龙,吕品正,陶世平申请号：CN201921827878.7申请日：20191029
公开号：CN210755114U
公开日：
20200616
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种金属铸造模具，包括顶板、支撑柱、固定板、降温箱和连接板，降温箱底部固定连接在底座上方，降温箱内部固定安装有驱动电机，驱动电机输出轴与风扇固定连接，降温箱内壁上固定连接有冷凝管，降温箱顶端与下模具底部固定连接，连接板底部中心固定连接有液压杆，上模具上开设有浇注口，上模具底端开设有第二透气孔，固定板通过通孔活动套接在支撑柱上，减震弹簧活动套接在支撑柱上，该金属铸造模具，通过设置降温箱、冷凝管和风扇可以加快铸件冷却成型，利用风扇将冷凝管的冷气吹到下模具底端，同时通过第一透气孔可以将冷气传递到上模具中的第二透气孔中，加快冷却成型，解决了铸件冷却成型较慢的问题。
申请人：西安航空学院
地址：710077 陕西省西安市西二环259号
国籍：CN
代理机构：北京科亿知识产权代理事务所(普通合伙)
代理人：汤东凤
更多信息请下载全文后查看。
一种铸件铸造用模具[发明专利]
![一种铸件铸造用模具[发明专利]](https://img.taocdn.com/s1/m/0524ea60d0d233d4b04e699d.png)
专利名称：一种铸件铸造用模具专利类型：发明专利
发明人：朱尉榕
申请号：CN202011166916.6申请日：20201027
公开号：CN112317722A
公开日：
20210205
专利内容由知识产权出版社提供
摘要：本发明公开了一种铸件铸造用模具，包括设备架、设于设备架上的坩埚腔、支撑架、设于支撑架上的液压缸、设于液压缸上的上模板、设于所述上模板上的凹模槽、可转动地对称设于设备架上的下模板、用于下模板复位的第一扭簧、设于下模板上的凸模块、环绕地设于所述设备架上的蓄水槽、用于运输管、用于对所述坩埚腔提供气压的加气口、用于对模板铸件降温的冷却腔、用于与所述冷却腔和所述蓄水槽相连通的第一通口、驱动部件、冷却部件、连通部件；本发明在对模具铸造的过程中，进行冷却，实现在模具内部的铸件中快速冷却定型，提高生产效率。
申请人：朱尉榕
地址：321400 浙江省丽水市缙云县壶镇镇新和村前杨22号
国籍：CN
代理机构：杭州橙知果专利代理事务所(特殊普通合伙)
代理人：杜放
更多信息请下载全文后查看。
一种铸造模具[发明专利]
![一种铸造模具[发明专利]](https://img.taocdn.com/s1/m/6fadfda9767f5acfa0c7cda6.png)
专利名称：一种铸造模具
专利类型：发明专利
发明人：张亚歌,林亚东
申请号：CN202010751641.6申请日：20200730
公开号：CN111922317A
公开日：
20201113
专利内容由知识产权出版社提供
摘要：本发明属于铸造模具技术领域，具体的说是一种铸造模具，包括盒体和控制器；所述盒体顶部为开口状设计；所述盒体内滑动连接有两个第一滑板和两个第二滑板；所述第二滑板位于第一滑板外侧；所述第一滑板表面设有均匀布置的膨胀管，膨胀管为耐高温弹性金属材料制成；所述膨胀管穿过第一滑板，并与第一滑板滑动连接，且不同第一滑板上的膨胀管相对设置，且相对的一端均为弧形密封设计；所述第二滑板上设有均匀布置的输液管；本发明可根据不同成品外形对膨胀管之间形成的空腔形状进行调整，以适用不同外形的成品的浇筑生产，适用范围管，同时成品取出方便，且节约资源。
申请人：明光市金世纪机械科技有限公司
地址：239499 安徽省滁州市明光市淮河大道和紫阳山道交叉口处双创产业园内D区
国籍：CN
代理机构：广州高炬知识产权代理有限公司
代理人：洪美
更多信息请下载全文后查看。
【CN209849868U】一种铸造模具冷却装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920297439.3(22)申请日 2019.03.07(73)专利权人 江苏华兑金属科技有限公司地址 215431 江苏省苏州市太仓市浏河镇新闸村(72)发明人 李慧晶 (74)专利代理机构 上海宏京知识产权代理事务所(普通合伙) 31297代理人 邓文武(51)Int.Cl.B22D 27/04(2006.01)(54)实用新型名称一种铸造模具冷却装置(57)摘要本实用新型属于模具冷却装置技术领域，尤其涉及一种铸造模具冷却装置，风机共有两个，两个风机分别贯穿安装在机体左右两端，每个风机靠近机体的一端均相接有第一输气管，第一输气管末端穿过连通口与箱子通过粘结剂粘接，每个箱子靠近冷却槽的一端均穿插固定有穿过连通口的第二输气管。
当需要进行铸造模具的冷却时，通过往箱子内部放入干冰，使得利用左侧的风机将外面的空气吸入，随后将箱子内干冰的冷气通过喷头吹出进行冷却铸造模具，而右侧的风机则会将冷却槽内部的热气吸入排出到外，从而进一步的增加冷却效率，解决现有技术中铸造模具冷却的效率过低和底部冷却过差等问题。
权利要求书1页 说明书3页 附图1页CN 209849868 U 2019.12.27C N 209849868U权 利 要 求 书1/1页CN 209849868 U1.一种铸造模具冷却装置，其特征在于，包括：机体，所述机体包括风机、箱子、喷头、冷却管和油缸，所述机体上端开有冷却槽，所述油缸螺栓固定在机体内部底端，所述油缸上端滑动连接有活塞杆，所述活塞杆末端贯穿到冷却槽内部穿插固定有内圆环，所述内圆环外侧转动连接有外圆环，所述内圆环与外圆环之间滚动连接有至少六个滚珠，所述外圆环上端通过电弧焊焊接固定有承载板，所述箱子共有两个，所述箱子分别通过粘合剂粘接在机体内部顶端左右两侧，每个所述箱子上端均布置有箱盖，每个所述箱子内壁左右两端均均匀开有至少三十个连通口，所述风机共有两个，两个所述风机分别贯穿安装在机体左右两端，每个所述风机靠近机体的一端均相接有第一输气管，所述第一输气管末端穿过连通口与箱子通过粘结剂粘接，每个所述箱子靠近冷却槽的一端均穿插固定有穿过连通口的第二输气管，每根所述第二输气管末端均相接贯穿到冷却槽内部的喷头，所述冷却管共有两根，两根所述冷却管分别贯穿固定在冷却槽下端的左右两侧，所述冷却管末端之间相连通有连管。
一种铸造模具[实用新型专利]
专利名称：一种铸造模具
专利类型：实用新型专利
发明人：温递清,陈洪
申请号：CN201220030858.9申请日：20120131
公开号：CN202479445U
公开日：
20121010
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种铸造模具，包括左半部分和右半部分；左半部分设置有凹槽；左半部分设置的凹槽的两侧面为斜度面a；右半部分设置有凹槽；右半部分设置的凹槽的两侧面为斜度面b；左半部分和右半部分配合后形成一空腔；左半部分和右半部分交界处的平面为分型面；在分型面上，斜度面a与同侧的斜度面b分别与分型面的相交线之间的部分为基准平面。
斜度面a与分型面的夹角比斜度面b与分型面的夹角小5°。
基准平面的宽度为2mm。
本实用新型提供的铸造模具设置有基准平面，通过该基准平面能够保证铸造冷板在后续机械加工中快速、准确找到冷却管道的中心平面，为铸造冷板的加工提供基准，进而保护冷却管道，避免了冷却管道在加工过程中受损伤。
申请人：成都富江机械制造有限公司
地址：611130 四川省成都市温江区五洞桥路780号
国籍：CN
更多信息请下载全文后查看。
【CN209886607U】一种一体式砂锤铸造模具【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920623593.5(22)申请日 2019.05.05(73)专利权人 贵州恒盛铸造科技有限公司地址 553537 贵州省六盘水市盘州市两河街道工业园区机械工业园3号楼(两河街道办)(72)发明人 曾进 陶文彦 (74)专利代理机构 北京劲创知识产权代理事务所(普通合伙) 11589代理人 王志敏(51)Int.Cl.B22C 9/00(2006.01)B22D 2/00(2006.01)(54)实用新型名称一种一体式砂锤铸造模具(57)摘要本实用新型公开了一种一体式砂锤铸造模具，包括铸造壳体以及铸造壳体内部嵌设的砂锤，所述铸造壳体底部通过转动轴转动连接有盖板，且盖板顶部与铸造壳体相靠近的一侧通过开设有卡扣卡接，所述盖板上端面焊接有把手，所述盖板内表壁与砂锤外表壁贴合。
本实用新型中，由于采用了铸造壳体与盖板之间转轴处的转动连接，方便通过把手控制盖板与铸造箱体之间的卡接；又由于采用了第二滑槽与弧形滑块之间的滑动连接，实现了弧形滑块推动砂锤弹出；同时由于采用了活塞将液压腔开口处堵住，实现了液压腔内部受高温时可以增加压力，显示铸造壳体内部温度。
权利要求书1页 说明书3页 附图3页CN 209886607 U 2020.01.03C N 209886607U权 利 要 求 书1/1页CN 209886607 U1.一种一体式砂锤铸造模具，包括铸造壳体(2)以及铸造壳体(2)内部嵌设的砂锤(3)，其特征在于，所述铸造壳体(2)底部通过转动轴(5)转动连接有盖板(9)，且盖板(9)顶部与铸造壳体(2)相靠近的一侧通过开设有卡扣(1)卡接，所述盖板(9)上端面焊接有把手(10)，所述盖板(9)内表壁与砂锤(3)外表壁贴合。
2.根据权利要求1所述的一种一体式砂锤铸造模具，其特征在于，所述铸造壳体(2)底部通过转轴转动连接有压板(12)，且压板(12)靠近铸造壳体(2)的一侧焊接有弧形滑块(14)，所述铸造壳体(2)靠近压板(12)一侧通过开设有第二滑槽(15)与弧形滑块(14)滑动连接。
一种锻造用模具[实用新型专利]
专利名称：一种锻造用模具
专利类型：实用新型专利
发明人：王同群,刘诚,焦华伟申请号：CN201921180448.0申请日：20190725
公开号：CN210498185U
公开日：
20200512
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种锻造用模具，包括模座，所述模座的上端设有第一凹槽，所述第一凹槽内的底部设有第二凹槽，所述第一凹槽内放置有两个模芯，两个模芯相互对应，所述模芯的下端固定有连接块，两个连接块的下端均延伸至第二凹槽内，所述模芯的一侧设有第一限位槽，所述第一限位槽内的底部倾斜设有弧形槽，所述弧形槽内的底部设有第二限位槽，所述模芯的一侧可拆卸连接有连接杆。
本实用新型解决了模芯受到磨损无法使用需要连同模座一同换掉的问题，节约了大量的材料，同时也解决了在进行锻造时，因原料浆液不方便流通导致产品质量下降的问题，提高了产品质量的合格率，节约了成本，提高了锻造效率。
申请人：新乡市航空锻铸有限公司
地址：453000 河南省新乡市牧野区建设路168号106房
国籍：CN
代理机构：郑州立格知识产权代理有限公司
代理人：田磊
更多信息请下载全文后查看。
一种不锈钢铸件的铸造模具[实用新型专利]
专利名称：一种不锈钢铸件的铸造模具
专利类型：实用新型专利
发明人：毛永江,胡春清,孙吉猛,孙建国,任增文,陈一峰,孙书平,马丙全
申请号：CN202021098849.4
申请日：20200615
公开号：CN212469726U
公开日：
20210205
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种不锈钢铸件的铸造模具，包括底板，所述底板顶端两侧分别固定连接有挡板与电机，所述底板中心部分开设有多个滑槽，所述滑槽的内侧壁光滑贴合有滑块，本实用新型通过设置限位杆与限位孔、滑槽、滑块防护垫，限位杆与限位孔、滑槽、滑块的设置避免活动板在工作的过程中发生偏移，从而使得该装置更稳定的运行，防护垫的设置避免铸造模具主体与限位槽发生摩擦，进而使得铸造模具主体晃动，防护垫的设置使得铸造模具主体更稳定的放置在限位槽内部，该装置操作简单，使得铸液更好的进入铸造模具主体内部，防护铸造模具主体的效果更好。
申请人：滨州安劲达机械有限公司
地址：251700 山东省滨州市惠民县大年陈乡园区路东侧
国籍：CN
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
构包括模具主体 、下槽口 、模具槽 、转 动件 、模具 槽盖、上槽口 、模具槽封顶、连接装置和冷却装 置 ，通过在模具主体左右两端设置连接装置 ，经 过连接侧板与模具主体的稳固连接，而支撑板提 高整体稳固效果，通过第一固定件和第二固定件 在固定底板和承接板处进行贯穿与外部安装件 进行稳固 ，达到了有效提高固定时的稳固能力的 有益效果；并且在模具槽外表面中部设置冷却装 置 ，经过抓附凸块 ，并转动上盖 ，使得打开通入 口 ，并且进行置入冷剂液，通过外壳对模具槽当 中的浇筑料进行加快冷却，达到了有效加快模具 成型速率的有益效果。
2 .根据权利要求1所述的一种新型铸造模具，其特征在于：所述连接侧板（21）右端面光 滑，并且连接侧板（21）右端面与模具主体（1）左端面相平行。
3 .根据权利要求1所述的一种新型铸造模具，其特征在于：所述第一固定件（有螺纹。
4 .根据权利要求1所述的一种新型铸造模具，其特征在于：所述第二固定件（26）设置有 两个，并且第二固定件（26）的外形和大小均相同。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920141736 .9
(22)申请日 2019 .01 .28
(73)专利权人 湖南金沙重工科技有限公司 地址 413000 湖南省益阳市桃江县灰山港 镇跑马坡工业区
(72)发明人 王士英 贺云
(74)专利代理机构 长沙智德知识产权代理事务 所(普通合伙) 43207
5 .根据权利要求1所述的一种新型铸造模具，其特征在于：所述固定底板（22）顶底两端 设置有四个固定孔，并且固定孔内壁设置有螺纹。
6 .根据权利要求1所述的一种新型铸造模具，其特征在于：所述凸块（55）外表面设置有 橡胶层，并且橡胶层外表面设置有条纹状的防滑纹。
7 .根据权利要求1所述的一种新型铸造模具，其特征在于：所述支撑板（23）底端面和右 端面两端面之间角度为九十度，并且支撑板（23）前后两端面呈三角形状。
权利要求书1页 说明书4页 附图3页
CN 209849817 U
CN 209849817 U
权 利 要 求 书
1/1 页
1 .一种新型铸造模具，包括模具主体（1）、下槽口（3）、模具槽（4）、转动件（6）、模具槽盖 （7）、上槽口（8）和模具槽封顶（9），其特征在于：还包括连接装置（2）和冷却装置（5），所述模 具主体（1）左右两端中下部通过手弧焊方式焊接有连接装置（2），所述模具主体（1）顶端中 部设置有下槽口（3），所述下槽口（3）内壁底端中部通过手弧焊方式与模具槽（4）底端进行 焊接，所述冷却装置（5）内壁通过手弧焊方式与模具槽（4）外表面中部进行焊接，所述模具 主体（1）后端上部与模具槽盖（7）后端下部之间设置有转动件（6），并且模具主体（1）通过转 动件（6）与模具槽盖（7）进行转动连接，所述模具槽盖（7）底端中部设置有上槽口（8），所述 上槽口（8）顶端中部与模具槽封顶（9）顶端进行焊接，所述连接装置（2）由连接侧板（21）、固 定底板（22）、支撑板（23）、承接板（24）、第一固定件（25）和第二固定件（26）组成 ，所述连接 侧板（21）前端面呈矩形状且其下部与固定底板（22）后端通过手弧焊方式进行焊接，所述连 接 侧板（21）前端 左右两端下部与支撑板（23）后端通过手弧 焊方式 进行焊接 ，所述承接板 （24）底端面呈矩形状且其通过手弧焊方式与固定底板（22）顶端中部进行焊接，所述第一固 定件（25）贯穿固定底板（22）顶端左右两边中部，并且第一固定件（25）与固定底板（22）进行 螺纹连接，所述第二固定件（26）同时贯穿固定底板（22）和承接板（24）顶端中部左右两边， 并且第二固定件（26）均与固定底板（22）和承接板（24）进行螺纹连接，所述模具主体（1）左 右两端中下部通过手弧焊方式焊接有连接侧板（21），所述冷却装置（5）由外框（51）、外壳 （52）、通入口（53）、上盖（54）、凸块（55）和冷剂液（56）组成 ，所述外框（51）内壁与外壳（52） 外表面中 部通过强 力胶进行粘接 ，所述外框（51）和外壳（52）顶端右部之间设置有通入口 （53），所述通入口（53）内壁与上盖（54）外表面下部进行螺纹连接，所述上盖（54）顶端通过 手弧 焊方式 与凸 块（55）底端进行焊接 ，所述外壳（52）内 壁设 置有冷 剂液（56），所述外框 （51）内壁通过手弧焊方式与模具槽（4）外表面中部进行焊接。
实用新型内容 [0003] （一）要解决的技术问题 [0004] 为了克服现有技术不足，现提出一种新型铸造模具，以解决在进行固定时稳固效 果不佳，并且模具成型速率慢的问题，达到有效提高固定时的稳固能力，并且有效加快模具 成型速率的效果。 [0005] （二）技术方案 [0006] 本实用新型通过如下技术方案实现：本实用新型提出了一种新型铸造模具，包括 模具主体、下槽口、模具槽、转动件、模具槽盖、上槽口、模具槽封顶、连接装置和冷却装置， 所述模具主体左右两端中下部通过手弧焊方式焊接有连接装置，所述模具主体顶端中部设 置有下槽口 ，所述下槽口内壁底端中部通过手弧焊方式与模具槽底端进行焊接 ，所述冷却 装置内壁通过手弧焊方式与模具槽外表面中部进行焊接，所述模具主体后端上部与模具槽 盖后端下部之间设置有转动件，并且模具主体通过转动件与模具槽盖进行转动连接，所述 模具槽盖底端中部设置有上槽口 ，所述上槽口顶端中部与模具槽封顶顶端进行焊接 ，所述 连接装置由连接侧板、固定底板、支撑板、承接板、第一固定件和第二固定件组成，所述连接 侧板前端面呈矩形状且其下部与固定底板后端通过手弧焊方式进行焊接，所述连接侧板前 端左右两端下部与支撑板后端通过手弧焊方式进行焊接，所述承接板底端面呈矩形状且其 通过手弧焊方式与固定底板顶端中部进行焊接，所述第一固定件贯穿固定底板顶端左右两 边中部 ，并且第一固定件与固定底板进行螺纹连接 ，所述第二固定件同时贯穿固定底板 和 承接板顶端中部左右两边 ，并且第二固定件均与固定底板 和承接板进行螺纹连接 ，所述模 具主体左右两端中下部通过手弧焊方式焊接有连接侧板，所述冷却装置由外框、外壳、通入 口 、上盖、凸块 和冷剂液组成 ，所述外框内壁与外壳外表面中部通过强 力胶进行粘接 ，所述 外框和外壳顶端右部之间设置有通入口 ，所述通入口内壁与上盖外表面下部进行螺纹连 接，所述上盖顶端通过手弧焊方式与凸块底端进行焊接，所述外壳内壁设置有冷剂液，所述 外框内壁通过手弧焊方式与模具槽外表面中部进行焊接。 [0007] 进一步的，所述连接侧板右端面光滑，并且连接侧板右端面与模具主体左端面相 平行。
代理人 陈铭浩
(51)Int .Cl . B22C 9/02(2006 .01) B22C 21/12(2006 .01) B22D 27/04(2006 .01)
(10)授权公告号 CN 209849817 U (45)授权公告日 2019.12.27
( 54 )实用新型名称 一种新型铸造模具
( 57 )摘要 本实用新型公开了一种新型铸造模具，其结
2
CN 209849817 U
说 明 书
1/4 页
一种新型铸造模具
技术领域 [0001] 本实用新型涉及铸造模具技术领域，具体涉及一种新型铸造模具。
背景技术 [0002] 铸造模具是指为了获得零件的结构形状，预先用其他容易成型的材料做成零件的 结构形状 ，然后再在砂型中放入模具 ，于是砂型中就形成了一个 和零件结构尺寸一样的空 腔 ，再在该空腔中浇注流动性液体 ，该液体冷 却凝固之 后就能形成 和模具形状结构完全一 样的 零件了 ，铸造模具是铸造工艺中重要的 一环 ，但是现有技术在进行固定时稳固效果不 佳，并且模具成型速率慢。
2 .根据权利要求1所述的一种新型铸造模具，其特征在于：所述连接侧板（21）右端面光 滑，并且连接侧板（21）右端面与模具主体（1）左端面相平行。
3 .根据权利要求1所述的一种新型铸造模具，其特征在于：所述第一固定件（有螺纹。
4 .根据权利要求1所述的一种新型铸造模具，其特征在于：所述第二固定件（26）设置有 两个，并且第二固定件（26）的外形和大小均相同。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920141736 .9
(22)申请日 2019 .01 .28
(73)专利权人 湖南金沙重工科技有限公司 地址 413000 湖南省益阳市桃江县灰山港 镇跑马坡工业区
(72)发明人 王士英 贺云
(74)专利代理机构 长沙智德知识产权代理事务 所(普通合伙) 43207
5 .根据权利要求1所述的一种新型铸造模具，其特征在于：所述固定底板（22）顶底两端 设置有四个固定孔，并且固定孔内壁设置有螺纹。
6 .根据权利要求1所述的一种新型铸造模具，其特征在于：所述凸块（55）外表面设置有 橡胶层，并且橡胶层外表面设置有条纹状的防滑纹。
7 .根据权利要求1所述的一种新型铸造模具，其特征在于：所述支撑板（23）底端面和右 端面两端面之间角度为九十度，并且支撑板（23）前后两端面呈三角形状。
权利要求书1页 说明书4页 附图3页
CN 209849817 U
CN 209849817 U
权 利 要 求 书
1/1 页
1 .一种新型铸造模具，包括模具主体（1）、下槽口（3）、模具槽（4）、转动件（6）、模具槽盖 （7）、上槽口（8）和模具槽封顶（9），其特征在于：还包括连接装置（2）和冷却装置（5），所述模 具主体（1）左右两端中下部通过手弧焊方式焊接有连接装置（2），所述模具主体（1）顶端中 部设置有下槽口（3），所述下槽口（3）内壁底端中部通过手弧焊方式与模具槽（4）底端进行 焊接，所述冷却装置（5）内壁通过手弧焊方式与模具槽（4）外表面中部进行焊接，所述模具 主体（1）后端上部与模具槽盖（7）后端下部之间设置有转动件（6），并且模具主体（1）通过转 动件（6）与模具槽盖（7）进行转动连接，所述模具槽盖（7）底端中部设置有上槽口（8），所述 上槽口（8）顶端中部与模具槽封顶（9）顶端进行焊接，所述连接装置（2）由连接侧板（21）、固 定底板（22）、支撑板（23）、承接板（24）、第一固定件（25）和第二固定件（26）组成 ，所述连接 侧板（21）前端面呈矩形状且其下部与固定底板（22）后端通过手弧焊方式进行焊接，所述连 接 侧板（21）前端 左右两端下部与支撑板（23）后端通过手弧 焊方式 进行焊接 ，所述承接板 （24）底端面呈矩形状且其通过手弧焊方式与固定底板（22）顶端中部进行焊接，所述第一固 定件（25）贯穿固定底板（22）顶端左右两边中部，并且第一固定件（25）与固定底板（22）进行 螺纹连接，所述第二固定件（26）同时贯穿固定底板（22）和承接板（24）顶端中部左右两边， 并且第二固定件（26）均与固定底板（22）和承接板（24）进行螺纹连接，所述模具主体（1）左 右两端中下部通过手弧焊方式焊接有连接侧板（21），所述冷却装置（5）由外框（51）、外壳 （52）、通入口（53）、上盖（54）、凸块（55）和冷剂液（56）组成 ，所述外框（51）内壁与外壳（52） 外表面中 部通过强 力胶进行粘接 ，所述外框（51）和外壳（52）顶端右部之间设置有通入口 （53），所述通入口（53）内壁与上盖（54）外表面下部进行螺纹连接，所述上盖（54）顶端通过 手弧 焊方式 与凸 块（55）底端进行焊接 ，所述外壳（52）内 壁设 置有冷 剂液（56），所述外框 （51）内壁通过手弧焊方式与模具槽（4）外表面中部进行焊接。
实用新型内容 [0003] （一）要解决的技术问题 [0004] 为了克服现有技术不足，现提出一种新型铸造模具，以解决在进行固定时稳固效 果不佳，并且模具成型速率慢的问题，达到有效提高固定时的稳固能力，并且有效加快模具 成型速率的效果。 [0005] （二）技术方案 [0006] 本实用新型通过如下技术方案实现：本实用新型提出了一种新型铸造模具，包括 模具主体、下槽口、模具槽、转动件、模具槽盖、上槽口、模具槽封顶、连接装置和冷却装置， 所述模具主体左右两端中下部通过手弧焊方式焊接有连接装置，所述模具主体顶端中部设 置有下槽口 ，所述下槽口内壁底端中部通过手弧焊方式与模具槽底端进行焊接 ，所述冷却 装置内壁通过手弧焊方式与模具槽外表面中部进行焊接，所述模具主体后端上部与模具槽 盖后端下部之间设置有转动件，并且模具主体通过转动件与模具槽盖进行转动连接，所述 模具槽盖底端中部设置有上槽口 ，所述上槽口顶端中部与模具槽封顶顶端进行焊接 ，所述 连接装置由连接侧板、固定底板、支撑板、承接板、第一固定件和第二固定件组成，所述连接 侧板前端面呈矩形状且其下部与固定底板后端通过手弧焊方式进行焊接，所述连接侧板前 端左右两端下部与支撑板后端通过手弧焊方式进行焊接，所述承接板底端面呈矩形状且其 通过手弧焊方式与固定底板顶端中部进行焊接，所述第一固定件贯穿固定底板顶端左右两 边中部 ，并且第一固定件与固定底板进行螺纹连接 ，所述第二固定件同时贯穿固定底板 和 承接板顶端中部左右两边 ，并且第二固定件均与固定底板 和承接板进行螺纹连接 ，所述模 具主体左右两端中下部通过手弧焊方式焊接有连接侧板，所述冷却装置由外框、外壳、通入 口 、上盖、凸块 和冷剂液组成 ，所述外框内壁与外壳外表面中部通过强 力胶进行粘接 ，所述 外框和外壳顶端右部之间设置有通入口 ，所述通入口内壁与上盖外表面下部进行螺纹连 接，所述上盖顶端通过手弧焊方式与凸块底端进行焊接，所述外壳内壁设置有冷剂液，所述 外框内壁通过手弧焊方式与模具槽外表面中部进行焊接。 [0007] 进一步的，所述连接侧板右端面光滑，并且连接侧板右端面与模具主体左端面相 平行。
代理人 陈铭浩
(51)Int .Cl . B22C 9/02(2006 .01) B22C 21/12(2006 .01) B22D 27/04(2006 .01)
(10)授权公告号 CN 209849817 U (45)授权公告日 2019.12.27
( 54 )实用新型名称 一种新型铸造模具
( 57 )摘要 本实用新型公开了一种新型铸造模具，其结
2
CN 209849817 U
说 明 书
1/4 页
一种新型铸造模具
技术领域 [0001] 本实用新型涉及铸造模具技术领域，具体涉及一种新型铸造模具。
背景技术 [0002] 铸造模具是指为了获得零件的结构形状，预先用其他容易成型的材料做成零件的 结构形状 ，然后再在砂型中放入模具 ，于是砂型中就形成了一个 和零件结构尺寸一样的空 腔 ，再在该空腔中浇注流动性液体 ，该液体冷 却凝固之 后就能形成 和模具形状结构完全一 样的 零件了 ，铸造模具是铸造工艺中重要的 一环 ，但是现有技术在进行固定时稳固效果不 佳，并且模具成型速率慢。
