河南理工大学机械设计试题

机械设计复习题一、填空题（每题2分，共20分）1. 按防松的原理分类，螺纹联接的防松方法可分为防松、防松和永久防松三大类。

2. 齿轮轮齿的失效形式有。

3. 螺纹适用于联接，螺纹适用于传动。

4. 蜗杆头数Z1越大，蜗杆的升角越_____________，蜗杆传动效率越___________。

5. 滚子链传动主要失效形式有。

6. 键联接的类型可分为和等。

7. 有弹性元件的绕性联轴器有和等。

8. 为带传动在工作时，带中的最大应力σmax=____________________________。

9. 滚动轴承6208的类型为；内径为mm。

10. 受横向载荷的螺栓联接用普通螺栓时螺栓受___________应力，改用铰制孔螺栓时螺栓受_______________应力。

1.滑动轴承的常见失效形式是和。

2.用于连接的螺纹要求, 用于传动的螺纹要求。

3.带传动在工作时，带中的最大应力σmax出现在处，其值为。

4.普通平键的剖面尺寸b×h是根据由国家标准确定，而键的长度根据确定。

5.为减轻链传动的多边形效应，应减小，增大。

6.若齿轮传递的功率增加一倍而转速不变，则齿面接触应力是原来的_____倍；齿根弯曲应力是原来的________倍。

7.普通螺栓连接受横向载荷作用，联接的失效形式是和。

8.滚动轴承6208的类型名称为，内径d =__________毫米。

9.既承受转矩又承受扭矩的轴称为；其最小轴径由确定。

常用的挠性联轴器有和等。

二、简答题（每题5分，共20分）1. 何谓机械零件的强度? 何谓机械零件的刚度？2. 试分析比较滑动轴承和滚动轴承特点。

3. 试说明带传动的失效形式。

4. 试说明闭式齿轮传动的设计准则(原则)。

1.齿轮传动常见的失效形式有哪几种？闭式硬齿面齿轮传动的设计准则是什么？2.在设计V带传动时，为了增大单根V带传动所能传递的功率，对带速、小轮包角、中心距和初拉力有何要求？3.简述圆锥滚子轴承寿命计算的步骤。

河南理工大学2009——2010机械制造技术基础填空：1、普通热处理方法主要指退火、正火、淬火和回火这“四把火”。

2、渗碳处理是针对低碳钢或低碳合金钢材料进行的热处理工艺。

3、金属切削用量包括切削速度、进给量和背吃刀量三要素，其中对切削热的产生影响最大的是切削速度。

4、在刀具标注角度中，对切屑流向有影响的是刃倾角。

5、MG1432B 是指磨床类机床。

6、常用来制造麻花钻的材料是高速钢（W18Cr4V）。

7、夹具的夹紧机构主要有斜楔夹紧机构、螺旋夹紧机构和偏心夹紧机构三种基本形式。

8、根据生产纲领，生产类型可分为单件生产、成批生产和大量生产。

9、轴类零件加工时，常用的定位基准是轴线。

10、按照齿形的形成原理，齿轮齿形的加工方法可分为成形法和展成法两类。

11、基准重合原则是指尽量选择被加工表面的设计基准作为定位基准，避免基准不重合而产生的定位误差。

选择1、灰口铸铁的石墨是以B 形态存在的。

A、渗碳体B、片状C、团絮状D、球状2、大批量生产连杆零件时，应采用的毛坯制造方法是C 。

A. 铸造B. 自由锻造C. 模型锻造D. 焊接3、可以用来制造弹簧的材料是C 。

A、Q235B、GCr15C、65 钢D、硬质合金4、切削铸铁等脆性金属时，得到的切屑是C 。

A. 带状切屑B. 节状切屑C. 崩碎切屑D. 以上三种都可能5、能够加工内环槽的方法是C 。

A、钻削B、铣削C、单刃镗削D、双刃镗削6、用切削的方法改变毛坯的形状、尺寸和材料的力学性能使之成为合格零件的全过程2称为B 。

A、生产过程B、机械加工工艺过程C、工艺过程D、工序7、在车床上，用三爪卡盘装夹工件，定位时工件被限制的自由度数是B 。

A. 3B. 4C. 5D. 68、下列不属于工艺基准的是B 。

A、定位基准B、设计基准C、工序基准D、测量基准9、在刀具标注角度中，对切削力影响最大的是A 。

A. 前角B. 后角C. 副偏角D. 刃倾角10、下列因素引起的误差不是系统误差的是C 。

河南理工大学 2008～2009 学年第 2 学期《机械设计基础》试卷（A 卷）考试方式：闭卷 本试卷考试分数占学生总评成绩的 70 %一、单项选择题：（每小题1分，共22分）1、平面运动副中，一个高副引入 个约束。

（ ）A 1B 2C 3D 42、曲柄摇杆机构中，曲柄主动时，最小传动角出现在 位置。

（ ）A 曲柄与连杆共线B 曲柄与机架共线C 摇杆与连杆共线D 摇杆与机架共线3、凸轮机构从动件作简谐运动规律运转时，产生冲击。

（ ）A 柔性B 刚性C 刚性和柔性D 无冲击4、使用齿条刀切削齿数Z=15的正常齿制标准直齿渐开线齿轮时 根切。

（ ）A 不会产生B 会产生轻微C 会产生严重D 无法确定是否产生5、斜齿圆柱齿轮的齿数为Z ，分度圆压力角为α，分度圆螺旋角为β，则其当量齿数Z v 为 （ ）A Z/cos 2αB Z/cos 2βC Z/cos 3αDZ/cos 3β专业班级： 姓名： 学号： …………………………密………………………………封………………………………线…………………………业班级： 姓名： 学号： ………………密………………………………封………………………………线…………………………6、由飞轮设计公式可知，飞轮转动惯量I F（）A 与最大盈亏功成正比B 与最大盈亏功成反比C 与不均匀系数成正比D 与飞轮角速度成反比7、使用飞轮调速是因为它能能量。

（）A 产生B 消耗C 放大D 储存和释放8、在设计直动滚子从动件盘形凸轮机构时，若发现压力角超协定许用值，且廓线出现变尖，应采取措施。

（）A 减小滚子半径B 加大基圆半径C 减小基圆半径D 加大从动件杆长9、凸轮的基圆半径减小，则会导致凸轮（）A 压力角增大B 转速增大C 压力角减小D 转速减小10、自由度为1的周转轮系称为（）A 差动轮系B 行星轮系C 混合轮系D 转化轮系11、直动滚子从动件的滚子也凸轮接触处形成（）A 虚约束B 复合铰链C 高副D 低副12、对于用脆性材料制成的零件，可按不发生脆性次断裂的条件进行静强度计算，这时应取材料的作为极限应力。

C2 B2
A
D

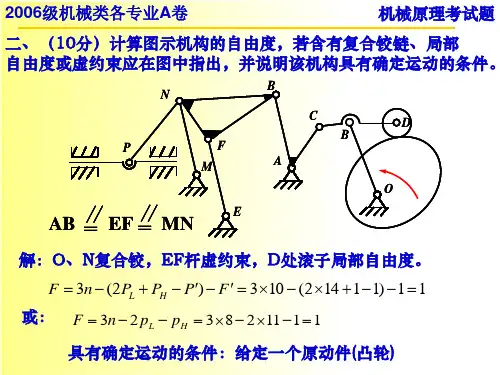

机械原理考试题 六、（13分）已知一对渐开线圆柱齿轮传动，安装中心距 a =67mm，传动比i12=6/5 , m=4mm， =20， ha*=1， c*=0.25。1、采用直齿轮，试设计该对齿轮传动（要求：①计算 出齿轮1的齿顶圆半径 ra1即可；②齿轮2的变位系数取：x2=0）。 2、若采用斜齿圆柱齿轮传动，试确定出该对齿轮的基本参数值 （不计算具体的几何尺寸）。 （注： inv tan inv200 0.014904 （x1 x 2） 2 ） inv tan inv z1 z 2 解：
E2
C2
C2
β
D C2
B1
C1
B1 C1
C1
示意图
b）
a）
b）
2006级机械类各专业B卷
机械原理考试题
六、（10分）已知铰链四杆机构的机架和曲柄长度，曲柄为原 动件，曲柄和摇杆的两组对应位置如图所示，摇杆在位置为极 限位置。试设计此曲柄摇杆机构，并在图上标出其最小传动角min。

B1
v1
B
2
a
1
v1
v
p
A
3
90
C
6
E
5
4
D
解：
B
v1
2
v1
v
p
机械原理考试题
a
A
1
3
3
C
b
e2
90
E
5
5
D
6
vB vA vBA
e4 , e5
4
a E 4E3
K
用速度影像求出e3点。
vE 5 pe5 v 5 lED lED

《机械原理试卷参考答案》班级：学号：姓名：评分：一、选择题：（10分）1．齿轮的渐开线形状取决于它的（ C ）直径。

A)齿顶圆； B)分度圆； C)基圆。

2．为保证一对渐开线齿轮可靠地连续传动，重合度应（ C）。

A)等于0； B)小于1； C)大于1。

3．基本杆组的自由度应为（ C ）。

A) -1 ； B) +1 ； C) 0 ；4．为使机构具有急回运动，要求行程速比系数（ B）。

A) K = 1； B) K > 1； C) K < 1；5．对于转速很高的凸轮机构，为了减小冲击，其推杆的运动规律最好采用（C）。

A)等速运动； B)等加等减速运动； C)正弦加速度运动。

6．为了减小机器运转中周期性速度波动的程度，应在机器中安装（ B ）。

A)调速器； B)飞轮； C)变速装置。

7．用滚刀加工的斜齿圆柱齿轮的标准参数，以（ A ）为标准值。

A)法面； B)轴面； C)端面。

8．要将一个曲柄摇杆机构转化成双摇杆机构，可以将原机构机架松开，而将原机构的（ C）作为机架。

A) 曲柄； B) 连杆； C) 摇杆。

9．渐开线齿轮齿条啮合时，其齿条相对齿轮作远离圆心的平移时，其啮合角（ B ）。

A)增大； B) 不变； C) 减小；10．机械自锁的效率条件是（ A ）A) 效率小于零； B) 效率大于等于1； C) 效率为无穷大。

二、填空题：（每空1分，共20分）1、渐开线直齿圆柱齿轮的正确啮合条件是两轮（模数相等）和（压力角相等）。

2、所谓标准齿轮是指（ h*a）（ c*）为标准参数，（s 和 e）相等。

3、一对渐开线标准直齿轮非正确安装时，节圆与分度圆（不重合），分度圆大小取决于（模数和齿数），节圆的大小取决于（中心距）。

4、圆锥齿轮用于传递两轴线（相交）的运动，蜗杆传动用于传递两轴线（交错）的运动。

5、标准直齿轮的基本参数是（Z、 m 、α、 h*a、 c*）。

6、周转轮系由（行星轮）、（行星架）、（中心轮）等基本构件组成。

机械设计基础_河南理工大学中国大学mooc课后章节答案期末考试题库2023年1.一个运动副可以由联接而成。

（）参考答案:一个活动构件与一个固定构件_二个活动构件2.机构中只能有一个主动件。

( )参考答案:错误3.机构的机架数只有1个。

（）参考答案:正确4.螺纹制造时，较车削而言采用滚压工艺可以适当提高其疲劳强度。

( )参考答案:正确5.一个平面运动副对构件的约束数可以是（）参考答案:二个_一个6.下列轴的改错中，叙述正确的是：（）【图片】参考答案:缺少调整垫片。

_缺少轴承的润滑装置。

_右侧轴承端盖与轴之间应该有间隙。

7.在曲柄摇杆机构中，若曲柄等速转动，则从动件摇杆作。

（）参考答案:往复变速摆动8.如果铰链四杆机构中，最长杆与最短杆的长度之和小于其余二杆长度之和，此机构可能是（）参考答案:双摇杆机构_曲柄摇杆机构9.对于正常齿制的标准直齿圆柱齿轮而言，避免根切的最小齿数为参考答案:1710.螺纹联接在装配时预紧的目的是（）参考答案:增强联接的紧密性_增强联接的可靠性11.一对渐开线直齿圆柱齿轮传动，可以看作是它们的＿＿＿在作纯滚动参考答案:节圆12.因轴肩可承受较大的轴向力，故在进行轴的结构设计时，轴肩越多越好。

( )参考答案:错误13.深沟球轴承既能承受径向载荷，也可承受较小的轴向载荷。

( )参考答案:正确14.心轴主要承受。

参考答案:弯矩15.渐开线直齿圆柱齿轮的标准参数是（）参考答案:模数_齿顶高系数_压力角_齿轮16.渐开线齿轮的标准模数和标准压力角规定在参考答案:分度圆上17.渐开线齿轮连续传动的条件为参考答案:ε≥118.机构具有确定运动的条件是参考答案:自由度数目= 原动件数目19.平键的工作面是参考答案:两侧面20.曲柄滑块机构有死点存在时，其主动件是（）参考答案:滑块21.当两个被连接件之一太厚，不宜制成通孔，且连接需要经常拆卸时，宜采用。

参考答案:双头螺柱链接22.轴的材料采用合金钢，是为了提高轴的刚度。

河南理⼯⼤学机械设计试题、模拟试题及答案机械设计试题（A卷）与答案⼀、填空题〔每空0.5分，24空计12分〕1、从防松⼯作原理来看，弹簧垫圈属于摩擦防松；⽌动垫圈与园螺母配⽤属于机械防松措施。

2、平键的⼯作⾯为两侧⾯，⼯作时靠轴槽、键及毂槽的侧⾯受挤压来传递转矩。

3、在下列各种联轴器中，能补偿两轴间轴线偏移、但不能吸振缓冲的是c、d、e ；既能补偿两轴间轴线偏移、⼜能吸振缓冲的是f、g、h ；适⽤于转矩⼩、转速⾼、频繁正反转的是 f、g ；可实现两轴轴线⾓位移最⼤的是c。

（a、套筒联轴器；b、凸缘联轴器；c、万向联轴器；d、⼗字滑块联轴器；e、齿轮联轴器；f、弹性套柱销联轴器；g、尼龙柱销联轴器；h、轮胎联轴器。

）4、设计圆柱螺旋弹簧时，其弹簧丝直径d按强度条件确定，其⼯作圈数n按刚度条件确定。

5、蜗杆传动时的螺旋线⽅向应与蜗轮螺旋线⽅向相同。

蜗杆的导程⾓应等于与蜗轮的螺旋⾓。

6、在传动⽐不变的条件下，V带传动的中⼼距增⼤，则⼩轮的包⾓增⼤，因⽽带传动的承载能⼒提⾼。

7、在⼯作中只受弯矩不受扭矩的轴叫做⼼轴，只受扭矩不受弯矩的轴叫做传动轴，同时受弯矩和扭矩的轴叫做转轴。

⾃⾏车前轮轴属于⼼轴。

8、⾮液体摩擦滑动轴承是⼯作在混合摩擦状态，验算Pv值为了限制轴承的⼯作温升不超过许⽤值。

⼆、问答题〔30分〕1、有⼀卷筒⽀座，采⽤普通螺栓组联接在混凝⼟基座上，如图所⽰。

卷筒上作⽤⼀平⾏于螺栓组联接接合⾯、垂直向下的载荷Q。

请回答∶1）简述该螺栓组联接的设计主要过程与内容〔要求：简明扼要、不必写出计算公式〕；〔5分〕2）该卷筒的⽀撑轴属于哪类轴？〔2分〕3）图中所⽰的两种卷筒⽀撑⽅案，哪⼀个更合理？为什么？〔3分〕答 1）该螺栓组联接的设计主要过程与内容：将该螺栓组联接受⼒简化。

简化成受横向载荷基本螺栓组联接、受倾覆⼒矩基本螺栓组联接；如图所⽰〔0.5＋0.5＝1分〕确定受⼒最⼤螺栓的⼯作载荷。

按受倾覆⼒矩的基本螺栓组联接，计算受⼒最⼤螺栓所承受的⼯作载荷；〔0.5＋0.5＝1分〕?确定预紧⼒。

（本题20分）一、填空题（每小题2分）1、若带传动的紧边拉力为F 1，松边拉力为F 2，则带传动的初拉力0=。

2、为了让齿面磨损均匀，相啮合两齿轮的齿数Z 1和Z 2一般应互为。

3、齿轮愈宽，传动的承载能力愈高。

但增大齿宽又会使齿面上的载荷分布 。

4、滚动轴承基本额定寿命是指一组轴承中有 的轴承不发生点蚀破坏的轴承寿命。

5、既承受弯矩又承受扭矩的轴称为 。

6、带传动中带的最大应力发生在 。

7、链轮的转速越高，节距越大， 越少，则传动的动载荷越大。

8、齿面点蚀首先出现在靠近 的齿根面上。

9、在蜗杆传动中，引入直径系数md q 1=的原因是为了限制 的数目以及便于滚刀的标准化。

10、角接触球轴承一般在承受 时使用。

（本题30分）二、简答题（每小题5分）1、带传动中，产生弹性滑动的原因是什么？它对带传动有什么影响？2、叙述形成流体动力润滑的必要条件。

3、画出简图，论述链传动的多边形效应。

4、有两对标准直齿轮传动，它们的材料和齿宽相同，有关参数分别为：Z 1=40，Z 2=80，m 12=2mm ，Z 3=20，Z 4=40，m 34=4mm.(1) 试比较它们的接触强度和弯曲强度的大小。

（2）当它们都满足接触强度和弯曲强度时，应选用哪一对齿轮传动，为什么？5、仅受预紧力F 0的紧螺栓联接，其危险剖面的强度条件为][3.1421σσπ≤=d caF ，式中，1.3是怎样引出的？6、带传动的设计准则是什么？（本题50分）三、计算题1、已知螺栓的预紧力010000F N =，螺栓联接的受力—变形关系如图所示。

图中，30b θ= ，60m θ=。

当螺栓所承受的轴向外载荷10000F N =时，试确定螺栓所承受的总的轴向拉力2F 。

（10分）2、已知一转轴在直径20d m m =处受到的不变扭矩31510T N mm =⨯⋅，弯矩3710M N mm =⨯⋅。

轴的材料为45号钢调质，MPa b 60][,1=-σ。

河南理工大学 200 ～ 200 学年第 一 学期《机械原理》试卷（1）考试方式：闭 卷 本试卷考试分数占学生总评成绩的 80 %复查总分 总复查人一、改错题：（每题2分，共20分）1、当机构自由度F 大于原动件数目时，机构具有确定的相对运动。

2、当对构件数较少的机构作速度、加速度分析时，可以采用瞬心法。

3、已知机构中某一构件上两点速度的大小与方向，我们可以方便地用速度影像法求出另一构件上某点速度的大小与方向。

4、对于周期性速度波动，速度不均匀系数maxminmax ωωωδ-=。

5、在机械调速中，为了使飞轮质量尽量减小，应将飞轮装在低速轴上。

6、凸轮的基圆半径是指实际轮廓曲线的最小向径。

7、凸轮机构中的直动从动件按等速运动规律运动时，会产生柔性冲击。

8、渐开线标准齿轮尺寸越小，越容易发生根切。

9、一对渐开线直齿轮啮合传动，当模数增大，齿数增多时，重合度亦增大。

10、定轴轮系中的过轮不仅影响末轮的转速大小，也影响其转向。

二、简答题：（每题5分，共30分）1、简述采用当量摩擦系数f v 的意义？2、从机械效率的观点来看，机械的自锁条件是什么？自锁机械是否就是不能运动的机械？3、何谓机构的急回运动和行程速比系数？其在机械设计中有何实际意义？4、何谓凸轮机构的压力角？其在凸轮机构的设计中有何重要意义，一般是怎样处理的？总 分 题号 一 二 三 核分人 得分得分 评卷人得分 评卷人专业班级： 姓名： 学号： …………………………密………………………………封………………………………线………………………… 专业班级： 姓名： 学号： …………………………密………………………………封………………………………线…………………………5、简述渐开线齿轮传动的中心距可分性。

6、蜗杆蜗轮传动正确啮合的条件是什么？三、计算题：（每题10分，共50分）1、计算图示机构的自由度。

（如有复合铰链，局部自由度，虚约束，应在题图上标出）（10分）2、在图所示机构中，已知原动件1以匀角速度ω1沿逆时针方向转动，试确定：(1) 机构的全部瞬心；（2）构件3的速度v3 (需写出表达式)。

河南理工大学 2005-2006学年第一学期《机械设计基础》试卷（A 卷）参考答案及评分标准一、填空题（每题1分，共10分）1、机构自由度等于原动件数目2、 急回3、不一定4、αcos MZ5、对称循环应力6、γcos /12221V V V =+7、角接触推力轴承8、载荷9、差动10、0.3二、改错题（每题2分，共10分）1、当从动摇杆与连杆共线时2、与模数无关3、大于4、P=f P F R5、既承受弯矩又承受扭矩三、简答题（每题5分，共20分）1、（1）节圆属于传动而分度圆属于单个齿轮（2）d=mZ ， d ′=αα'cos cos d （3）当标准齿轮按标准中心距安装时，d=d ′αα'=。

2、（1）压力差F 1—F 2始终存在，这是内因（2）带是弹性体，这是外因。

3、（1）Y Fa 与除模数m 以外的所有基本参数都有关，它们是：Z, β，x ，h a *，C n *，α（2）Y Fa 是考虑齿形对齿根弯曲应力影响的系数，Y Fa 愈小，弯曲强度愈高。

4、（1）在齿轮减速器中，n 高>n 低。

（2）3nP d ∝ ， n 越低，d 越大。

四、分析与计算题1、n=7，P L =10, P H =0, F=12、（1）3nP m d φ∝ （2）mm P n n P m m d d 6327.2109800.114507.073****311=⨯⨯⨯⋅==φφ 3、（1）在曲柄摇杆机构中，曲柄AB 为最短杆。

（2分）（2）L AB +L BC ≤L DC +L AD即 L AB +50≤30+35解得 L AB ≤15mm （7分）（3）L ABmax =15mm (10分)4、（1）s m n d V /83.610006014509014.310006011=⨯⨯⨯=⨯=π （2分）（2）N V P F 73283.6510001000=⨯==（4分） （3）rad 618.2150180150=⨯=π688.12.0618.21==⨯e e fr α（6分）（4）N e Fe F fr 1796688.0688.173211=⨯==α （10分） 5、（1）这是一个双排2K —H 差动轮系（2）'-=--=21323113Z Z Z Z n n n n i H H （5分） （3）由于n 1 与n 3反向，可设n 1=50r/min ，n 3=—200r/min （8分）（4）28520050-=---H H n n n H =12.82r/min 与n 1同向 （10分） 6、（1）N F F NF F R s R s 210030007.07.028*******.07.02211=⨯===⨯== 方向如图所示。

大学机械考试题目及答案一、选择题（每题2分，共20分）1. 机械设计中，常用的传动方式不包括以下哪一项？A. 齿轮传动B. 皮带传动C. 液压传动D. 磁力传动答案：D2. 以下哪个不是机械零件的失效形式？A. 疲劳断裂B. 塑性变形C. 腐蚀D. 热膨胀答案：D3. 在机械加工中，以下哪种材料最适合用于制造轴承？A. 铸铁B. 铝C. 钢D. 塑料答案：C4. 以下哪种润滑方式适用于高速旋转的机械部件？A. 油浴润滑B. 飞溅润滑C. 滴油润滑D. 油雾润滑5. 机械系统中，以下哪个参数不是衡量系统精度的指标？A. 重复精度B. 定位精度C. 工作精度D. 材料强度答案：D6. 以下哪种材料不适合用于制作齿轮？A. 钢B. 铜C. 铝D. 尼龙答案：D7. 机械设计中，以下哪个因素不会影响轴承的寿命？A. 载荷B. 润滑C. 材料D. 颜色答案：D8. 以下哪种传动方式不适用于长距离传动？A. 齿轮传动B. 链条传动C. 皮带传动D. 液压传动答案：A9. 以下哪个参数是衡量轴承性能的重要指标？B. 载荷C. 温度D. 尺寸答案：B10. 在机械加工中，以下哪种加工方式不适合用于加工精密零件？A. 车削B. 铣削C. 磨削D. 铸造答案：D二、填空题（每空1分，共20分）1. 机械零件的失效形式主要包括________、________和________。

答案：疲劳断裂、塑性变形、腐蚀2. 机械加工中，常用的精密加工方法有________、________和________。

答案：车削、铣削、磨削3. 轴承的寿命受________、________和________等因素的影响。

答案：载荷、润滑、材料4. 机械系统中，________、________和________是衡量系统精度的重要指标。

答案：重复精度、定位精度、工作精度5. 机械设计中，常用的传动方式包括________、________和________。

河南理工大学10-11学年第 2 学期《画法几何与机械制图》试卷（A 卷）一、单项选择（共24分）（1）计算机绘图（每空2分） 1．绘制矩形时需要_____C ___信息(A). 起始角、宽度和高度 (B). 矩形四个角的点坐标 (C) 矩形对角线的对角点坐标 (D). 矩形相邻角的点坐标2．为了保证整个图形边界在屏幕上可见，应使用____A______缩放选项。

(A). 全部 (B). 上一个 (C). 范围 (D). 图形界限3．在AutoCAD 中，要在屏幕上已知一点A 的左方20个绘图单位，上方30个绘图单位的位置绘制一个点，则点的坐标值应输入（ B ）。

(A).．20,30 B ．@ —20,30 (C)．20>30 (D)．@20,30（2）机械制图（每空3分）1. 在零件图中某尺寸为，测得下列4个零件该处的实际尺寸，其中合格的零件为（C ）（A ）50.000 (B)49.979 (C) 49.971 (D) 50.0252.已知一滚动轴承 6208 GB/T286—1994，它的内径为（ C ） （A ）25mm （B ）32mm （C ）40mm （D ）48mm3.已知一内螺纹结构M20×4(P2)LH—6G ，与之可旋合的外螺纹（ D ） （A ）T r 20×4(P2)LH —6g (B) M20×4(P2)—6g (C) M20×2LH —6g (D) M20×4(P2)LH —6g4． 尺寸Φ7F9/h8代表的配合属于______A ________（A ）基轴制间隙配合 (B) 基轴制过渡配合 （C ） 基轴制过盈配合 （D ）基孔制间隙配合 (E) 基孔制过渡配合 （F ） 基孔制过盈配合5. 图示断面的正确画法是 4 。

6. 图示剖面图的正确画法是 C 。

松螺母6，螺母6是防松的。

二、试题（13分）看懂定位器装配图，拆画板4的零件图，要求选用合适的表达方法表示形体，尺寸及表面粗糙度代号等均省略。

《机械设计》课程试题（一）一、选择题：本题共10个小题，每小题2分，共20分，在每小题给出的四个选项中，只有一项是符合题目要求的。

把所选项前的字母填在题后的括号内。

1．一般工作条件下，齿面硬度HB≤350的闭式齿轮传动，通常的主要失效形式为【B】A．轮齿疲劳折断 B.齿面疲劳点蚀C．齿面胶合 D.齿面塑性变形2．带传动在工作时产生弹性滑动，是由于A．包角α太小 B.初拉力F太小C．紧边与松边拉力不等 D.传动过载3．下列四种型号的滚动轴承，只能承受径向载荷的是A．6208 B.N208 C.3208 D.52084．下列四种螺纹，自锁性能最好的是A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹5．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为A．减小齿面滑动速度υs B.减少蜗杆头数Z1C．增加蜗杆头数Z1D.增大蜗杆直径系数q6．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值7．普通平键接联采用两个键时，一般两键间的布置角度为A．90° B.120° C.135° D.180°8．V带在减速传动过程中，带的最大应力发生在A．V带离开大带轮处 B.V带绕上大带轮处C．V带离开小带轮处 D.V带绕上小带轮处9．对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是A．拉力 B.扭矩C．压力 D.拉力和扭矩10．滚子链传动中，链节数应尽量避免采用奇数，这主要是因为采用过渡链节后A．制造困难 B.要使用较长的销轴C．不便于装配 D.链板要产生附加的弯曲应力【C】【B】【D】【C】【D】【B】【D】【D】【D】二、填空题：本大题共10个小题，每空1分，共20分。

把答案填在题中横线上。

1．轴如按受载性质区分，主要受弯矩的轴为心轴，主要受转矩的轴为传动轴。

河南理工大学 2007-2008 学年第二学期《机械设计基础》试卷（A卷）总得分阅卷人复查人考试方式本试卷考试分数占学生总评成绩比例闭卷80 %分数30分得分1. 机构具有确定运动的条件是。

2. 两构件通过或接触组成的运动副称为高副。

平面高副引入约束。

3. 连杆机构在运动过程中只要存在_ __角，该机构就具有急回作用，其急回程度用_系数表示。

4.在凸轮机构常用的推杆运动规律中，运动规律有刚性冲击。

5.带传动工作时，最大应力发生在，带传动的主要失效形式是和___ 。

6.一对渐开线直齿圆柱齿轮正确啮合条件为：和；齿轮连续啮合传动条件为：。

7.在齿轮传动设计时，软齿面闭式传动常因_______________ 而失效，故通常先按__________ __强度设计公式确定传动的尺寸，然后验算齿轮的____________强度。

8.凸轮的基圆半径越小，机构的压力角越，机构的传力性能越。

9.在矩形螺纹、梯形螺纹、锯齿形螺纹和三角形螺纹四种螺纹中，传动效率最高的是螺纹只能用于单向传动的是螺纹。

10.轮系可分为三种类型，即轮系、轮系和轮系。

11.代号为72308的滚动轴承，其类型名称为，内径为mm，为宽度系列代号，为直径系列代号。

12.按受载类型，轴可分为轴、___________轴和____________轴。

一、填空题（每空1分，共30分）1.铰链四杆机构存在曲柄的条件是什么？2.带传动中的弹性滑动与打滑有什么区别？3.什么是渐开线齿轮传动的可分性？4.螺纹联接为什么要防松？有哪几类防松方法？三、分析计算题（共46分） 1．（10分）计算图中所示机构的自由度数。

若该机构存在局部自由度、复合铰链、虚约束等请在图中指明。

2．（8分）已知铰链四杆机构中各杆的长度为：l AB =80mm, l BC =115mm, l CD =95mm, l A D =120mm 。

第三题 分数 得分 第1小题 10 第2小题 8 第3小题 10 第4小题 10 第5小题8分数 24分 得分二、简答题 （每题6分）请分析：（1） 该机构中是否存在曲柄？（2） 如果存在曲柄，该机构是否具有急回运动特性？ （3） 计算该机构的最小传动角？3. （10分）一对标准渐开线直齿圆柱齿轮外啮合传动，已知标准中心距a =160mm ，传动比i 12=3,大齿轮齿数Z 2=60，齿顶高系数h *a =1,径向间隙系数C *=0.25，分度圆压力角a =20°.试求出：齿轮的模数m ,两齿轮的分度圆半径、齿顶圆半径、齿根圆半径、分度圆上的齿厚S 。

机械原理试卷（参考答案）《机械原理试卷参考答案》（№1）一、填空题：（30分）1．机构中的速度瞬心是两构件上（相对速度）为零的重合点，它用于平面机构（速度）分析。

2．下列机构中，若给定各杆长度，以最长杆为连架杆时，第一组为（双摇杆机构）机构；第二组为（曲柄摇杆机构）机构。

(1) a = 250 b = 200 c = 80 d = 100；(2) a = 90 b = 200 c = 210 d = 100 。

3.机构和零件不同，构件是（运动的单元），而零件是（制造的单元）。

4．凸轮的基圆半径越小，则机构尺寸（越大）但过于小的基圆半径会导致压力角（增大）。

5．用齿条型刀具范成法切制渐开线齿轮时，为使标准齿轮不发生根切，应使刀具的（齿顶线不超过极限啮合点）。

6．当要求凸轮机构从动件的运动没有冲击时，应选用（摆线运动）规律。

7．间歇凸轮机构是将（主动轮的连续转动）转化为（从动转盘的间歇）的运动。

8．刚性转子的平衡中，当转子的质量分布不在一个平面内时，应采用（动平衡）方法平衡。

其平衡条件为（∑M = O ；∑F = 0 ）。

1．9．机械的等效动力学模型的建立，其等效原则是：等效构件所具有的动能应（等于整个系统的总动能）。

等效力、等效力矩所作的功或瞬时功率应（等于整个系统的所有力，所有力矩所作的功或所产生的功率之和）。

10．平面机构结构分析中，基本杆组的结构公式是（3n = 2P L）。

而动态静力分析中，静定条件是（3n = 2P L）。

一、选择题：（20分）1．渐开线齿轮齿条啮合时，若齿条相对齿轮作远离圆心的平移，其啮合角（B）。

A)增大； B)不变； C)减少。

2．为保证一对渐开线齿轮可靠地连续传动，应便实际啮合线长度（C）基圆齿距。

A)等于； B)小于； C)大于。

3．高副低代中的虚拟构件的自由度为（A）。

A) -1； B) +1 ； C) 0 ；4．压力角是在不考虑摩擦情况下，作用力与作用点的（B）方向的夹角。

机械原理试卷 （参考答案）《机械原理试卷参考答案》 （№1） 一、填空题： （30分）1．机构中的速度瞬心是两构件上（相对速度 ）为零的重合点，它用于平面机构（ 速度 ）分析。

2．下列机构中，若给定各杆长度，以最长杆为连架杆时，第一组为 （ 双摇杆机构 ）机构；第二组为（ 曲柄摇杆机构 ）机构。

(1) a = 250 b = 200 c = 80 d = 100； (2) a = 90 b = 200 c = 210 d = 100 。

3.机构和零件不同，构件是（运动的单元 ），而零件是（制造的单元 ）。

4．凸轮的基圆半径越小，则机构尺寸（越大 ）但过于小的基圆半径会导致压力角（增大 ）。

5．用齿条型刀具范成法切制渐开线齿轮时，为使标准齿轮不发生根切，应使刀具的（齿顶线不超过极限啮合点 ）。

6．当要求凸轮机构从动件的运动没有冲击时，应选用（摆线运动）规律。

7．间歇凸轮机构是将（主动轮的连续转动）转化为（从动转盘的间歇 ）的运动。

8．刚性转子的平衡中，当转子的质量分布不在一个平面内时，应采用 （动平衡 ）方法平衡。

其平衡条件为（∑M = O ；∑F = 0 ）。

1． 9．机械的等效动力学模型的建立，其等效原则是：等效构件所具有的动能应（ 等于整个系统的总动能 ）。

等效力、等效力矩所作的功或瞬时功率应（等于整个系统的所有力，所有力矩所作的功或所产生的功率之和 ）。

10．平面机构结构分析中，基本杆组的结构公式是（ 3n = 2P L ）。

而动态静力分析中，静定条件是（ 3n = 2P L ）。

一、 选择题： （20分）1．渐开线齿轮齿条啮合时，若齿条相对齿轮作远离圆心的平移，其啮合角（ B ）。

A)增大 ； B)不变； C)减少。

2．为保证一对渐开线齿轮可靠地连续传动，应便实际啮合线长度（ C ）基圆齿距。

A)等于； B)小于； C)大于。

3．高副低代中的虚拟构件的自由度为（ A ）。

河南理工大学 安全 2011-2012 学年第 2 学期一、判断题（正确者在括弧内打“√”，反之打“×”）（10分）1、 当机构自由度F 大于原动件数目W 时，机构具有确定的相对运动。

（ ）2、 曲柄滑块机构具有急回性质，因其急位夹角0θ≠。

（ ）3、 在生产实际中，我们常用三角形螺纹为传动螺纹。

（ ）4、 对标准直齿圆柱齿轮传动，因'21'21r r r r a +=+=故两轮的节圆始终与分度圆重合。

（ ）5、 渐开线斜齿轮的当量齿轮具有标准的模数和压力角。

（ ）6、 若从结构和运动的观点来看机构和机器，它们之间并无区别。

（ ）7、 在螺旋传动中，螺旋副的自锁条件是螺纹升角大于当量摩擦角。

（ ）8、 自行车的前轴是传动轴。

（ ）9、 渐开线齿廓上任一点的法线必与基圆相切。

（ ）10、带传动过程中，带承受变应力。

最大应力发生在紧边与小带轮的接触处。

（ ） 二、简答题（每题5分，共20分） 1、什么是弹性滑动？什么是打滑？在工作中是否都能避免？为什么？2、渐开线直齿圆柱齿轮的分度圆和节圆有何区别？在什么情况下，分度圆和节圆是相等的？3、简述渐开线齿轮传动的中心距可分性，为什么会有这一特性？4.螺纹连接为什么要进行防松？常用的防松方法有哪几种？三、分析题（每题10分，共20分） 1、 平面铰链四杆机构各杆长度如图所示：1）AB 能否为曲柄，为什么？2）在图上画出该机构在此位置时，从动件C 点的压力角α和传动角γ。

2、受拉伸载荷作用的紧螺栓联接中，为什么总载荷不是预紧力和拉伸载荷之和？（要求作图说明）四、计算题（每题10分，共40分）1、 计算图1所示机构的自由度（若有复合铰链、局部自由度或虚约束应明确指出）。

图12、在外啮合标准直齿圆柱齿轮传动中，已知：安装中心距a'等于标准中心距a, a=160mm；Z1=24，Z2=56，α=20︒，hａ*＝1，ｃ＊＝0.25。
