步进电机控制方法

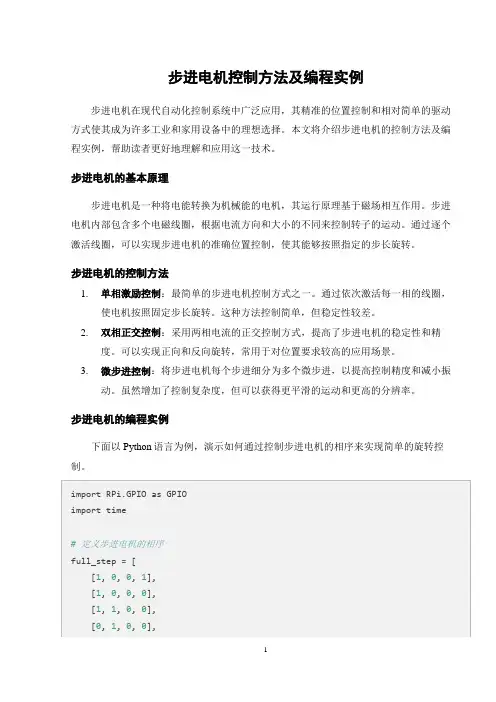

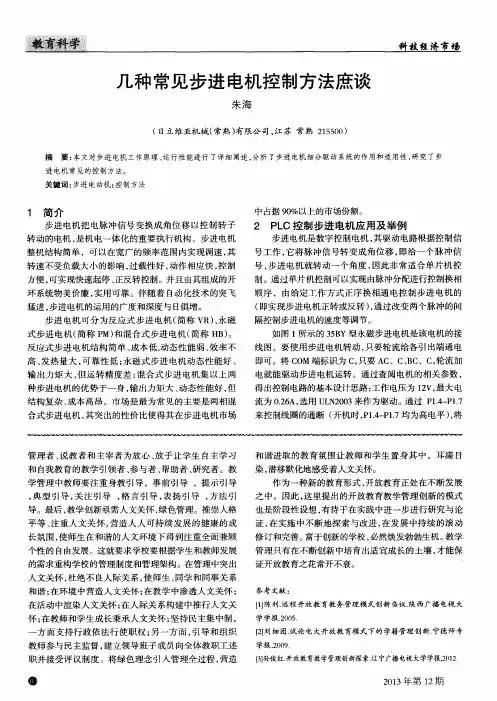

步进电机控制方法及编程实例
步进电机在现代自动化控制系统中广泛应用，其精准的位置控制和相对简单的驱动方式使其成为许多工业和家用设备中的理想选择。

本文将介绍步进电机的控制方法及编程实例，帮助读者更好地理解和应用这一技术。

步进电机的基本原理
步进电机是一种将电能转换为机械能的电机，其运行原理基于磁场相互作用。

步进电机内部包含多个电磁线圈，根据电流方向和大小的不同来控制转子的运动。

通过逐个激活线圈，可以实现步进电机的准确位置控制，使其能够按照指定的步长旋转。

步进电机的控制方法
1.单相激励控制：最简单的步进电机控制方式之一。

通过依次激活每一相的线圈，
使电机按照固定步长旋转。

这种方法控制简单，但稳定性较差。

2.双相正交控制：采用两相电流的正交控制方式，提高了步进电机的稳定性和精
度。

可以实现正向和反向旋转，常用于对位置要求较高的应用场景。

3.微步进控制：将步进电机每个步进细分为多个微步进，以提高控制精度和减小振
动。

虽然增加了控制复杂度，但可以获得更平滑的运动和更高的分辨率。

步进电机的编程实例
下面以Python语言为例，演示如何通过控制步进电机的相序来实现简单的旋转控制。

通过以上代码，可以实现对步进电机的简单控制，按照设定的相序进行旋转，实现基本的位置控制功能。

结语
步进电机是一种常用的精准位置控制设备，掌握其控制方法和编程技巧对于工程师和爱好者来说都是有益的。

希望本文介绍的步进电机控制方法及编程实例能够帮助读者更好地理解和应用这一技术。

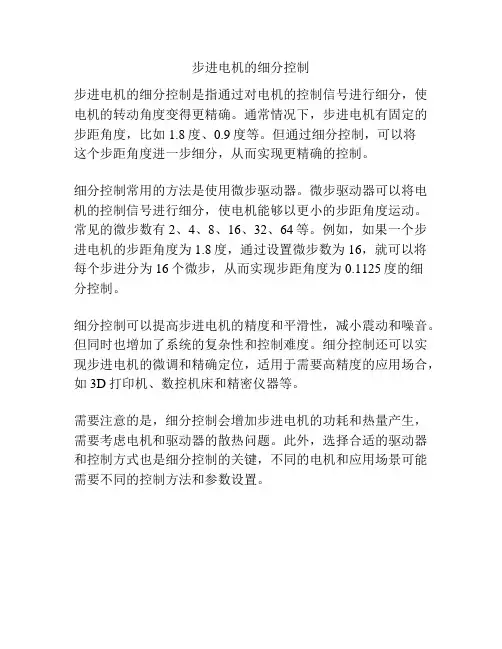

步进电机的细分控制
步进电机的细分控制是指通过对电机的控制信号进行细分，使电机的转动角度变得更精确。

通常情况下，步进电机有固定的步距角度，比如1.8度、0.9度等。

但通过细分控制，可以将
这个步距角度进一步细分，从而实现更精确的控制。

细分控制常用的方法是使用微步驱动器。

微步驱动器可以将电机的控制信号进行细分，使电机能够以更小的步距角度运动。

常见的微步数有2、4、8、16、32、64等。

例如，如果一个步进电机的步距角度为1.8度，通过设置微步数为16，就可以将每个步进分为16个微步，从而实现步距角度为0.1125度的细
分控制。

细分控制可以提高步进电机的精度和平滑性，减小震动和噪音。

但同时也增加了系统的复杂性和控制难度。

细分控制还可以实现步进电机的微调和精确定位，适用于需要高精度的应用场合，如3D打印机、数控机床和精密仪器等。

需要注意的是，细分控制会增加步进电机的功耗和热量产生，需要考虑电机和驱动器的散热问题。

此外，选择合适的驱动器和控制方式也是细分控制的关键，不同的电机和应用场景可能需要不同的控制方法和参数设置。

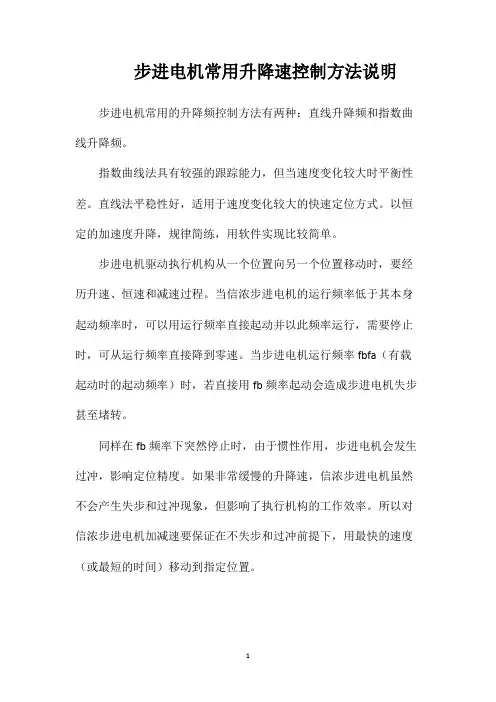

步进电机常用升降速控制方法说明步进电机常用的升降频控制方法有两种：直线升降频和指数曲线升降频。

指数曲线法具有较强的跟踪能力，但当速度变化较大时平衡性差。

直线法平稳性好，适用于速度变化较大的快速定位方式。

以恒定的加速度升降，规律简练，用软件实现比较简单。

步进电机驱动执行机构从一个位置向另一个位置移动时，要经历升速、恒速和减速过程。

当信浓步进电机的运行频率低于其本身起动频率时，可以用运行频率直接起动并以此频率运行，需要停止时，可从运行频率直接降到零速。

当步进电机运行频率fbfa（有载起动时的起动频率）时，若直接用fb频率起动会造成步进电机失步甚至堵转。

同样在fb频率下突然停止时，由于惯性作用，步进电机会发生过冲，影响定位精度。

如果非常缓慢的升降速，信浓步进电机虽然不会产生失步和过冲现象，但影响了执行机构的工作效率。

所以对信浓步进电机加减速要保证在不失步和过冲前提下，用最快的速度（或最短的时间）移动到指定位置。

1。

步进电机的开环控制和闭环控制一、步进电机的开环掌握1、步进电机开环伺服系统的一般构成图1 步进电机开环伺服系统步进电动机的电枢通断电次数和各相通电挨次打算了输出角位移和运动方向，掌握脉冲安排频率可实现步进电动机的速度掌握。

因此，步进电机掌握系统一般采纳开环掌握方式。

图为开环步进电动机掌握系统框图，系统主要由掌握器、功率放大器、步进电动机等组成。

2、步进电机的掌握器1、步进电机的硬件掌握步进电动机在—个脉冲的作用下，转过一个相应的步距角，因而只要掌握肯定的脉冲数，即可精确掌握步进电动机转过的相应的角度。

但步进电动机的各绕组必需按肯定的挨次通电才能正确工作，这种使电动机绕组的通断电挨次按输入脉冲的掌握而循环变化的过程称为环形脉冲安排。

实现环形安排的方法有两种。

一种是计算机软件安排，采纳查表或计算的方法使计算机的三个输出引脚依次输出满意速度和方向要求的环形安排脉冲信号。

这种方法能充分利用计算机软件资源，以削减硬件成本，尤其是多相电动机的脉冲安排更显示出它的优点。

但由于软件运行会占用计算机的运行时间，因而会使插补运算的总时间增加，从而影响步进电动机的运行速度。

另一种是硬件环形安排，采纳数字电路搭建或专用的环形安排器件将连续的脉冲信号经电路处理后输出环形脉冲。

采纳数字电路搭建的环形安排器通常由分立元件（如触发器、规律门等）构成，特点是体积大、成本高、牢靠性差。

2、步进电机的微机掌握：目前，伺服系统的数字掌握大都是采纳硬件与软件相结合的掌握方式，其中软件掌握方式一般是利用微机实现的。

这是由于基于微机实现的数字伺服掌握器与模拟伺服掌握器相比，具有下列优点：（1）能明显地降低掌握器硬件成本。

速度更快、功能更新的新一代微处理机不断涌现，硬件费用会变得很廉价。

体积小、重量轻、耗能少是它们的共同优点。

（2）可显著改善掌握的牢靠性。

集成电路和大规模集成电路的平均无故障时（MTBF）大大长于分立元件电子电路。

（3）数字电路温度漂移小，也不存在参数的影响，稳定性好。

步进电机的调速原理
调速原理是指控制步进电机转速的方法。

常见的调速原理有以下几种：
1. 定常电流控制：通过控制步进电机的驱动电流大小来实现调速。

电机转速与驱动电流成正比关系，增大电流可以提高转速，减小电流可以降低转速。

2. 单微步调速：通过改变步进电机的微步数来实现调速。

步进电机分为全步和微步两种工作模式，全步每转一周，电机转动一个完整的步距角，而微步则是将步距角进一步细分。

通常通过控制电机可执行的微步数，来调控电机的转速。

3. 物理机械调速：通过改变步进电机的负载来实现调速。

例如，在电机轴上增加负载可以降低转速，减小负载则可以提高转速。

4. 闭环调速：通过反馈系统来实现闭环控制，实时调整电机驱动信号以达到预定转速。

常见的闭环调速方法有位置反馈和速度反馈。

位置反馈通常使用编码器等装置来实时监测电机转动角度，根据误差信号调整驱动信号；速度反馈则是通过速度传感器实时监测电机转速，并根据误差信号进行调整。

这些调速原理可以根据实际需求进行选择和组合，以实现步进电机的精确调速。

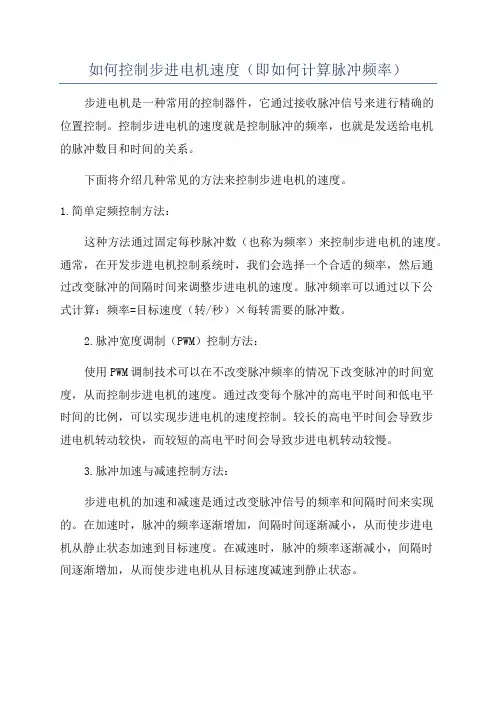

如何控制步进电机速度（即如何计算脉冲频率）步进电机是一种常用的控制器件，它通过接收脉冲信号来进行精确的位置控制。

控制步进电机的速度就是控制脉冲的频率，也就是发送给电机的脉冲数目和时间的关系。

下面将介绍几种常见的方法来控制步进电机的速度。

1.简单定频控制方法：这种方法通过固定每秒脉冲数（也称为频率）来控制步进电机的速度。

通常，在开发步进电机控制系统时，我们会选择一个合适的频率，然后通过改变脉冲的间隔时间来调整步进电机的速度。

脉冲频率可以通过以下公式计算：频率=目标速度（转/秒）×每转需要的脉冲数。

2.脉冲宽度调制（PWM）控制方法：使用PWM调制技术可以在不改变脉冲频率的情况下改变脉冲的时间宽度，从而控制步进电机的速度。

通过改变每个脉冲的高电平时间和低电平时间的比例，可以实现步进电机的速度控制。

较长的高电平时间会导致步进电机转动较快，而较短的高电平时间会导致步进电机转动较慢。

3.脉冲加速与减速控制方法：步进电机的加速和减速是通过改变脉冲信号的频率和间隔时间来实现的。

在加速时，脉冲的频率逐渐增加，间隔时间逐渐减小，从而使步进电机从静止状态加速到目标速度。

在减速时，脉冲的频率逐渐减小，间隔时间逐渐增加，从而使步进电机从目标速度减速到静止状态。

在实际应用中，可以通过编程控制脉冲信号的频率来控制步进电机的速度。

根据不同的需求，可以选择适合的控制方法来实现步进电机的精准控制。

除了控制脉冲频率，步进电机的速度还受到其他因素的影响，如驱动器的最大输出速度、电机的最大速度等。

因此，在进行步进电机速度控制时，还需要考虑这些因素，并做好相应的调整以确保步进电机的正常运行。

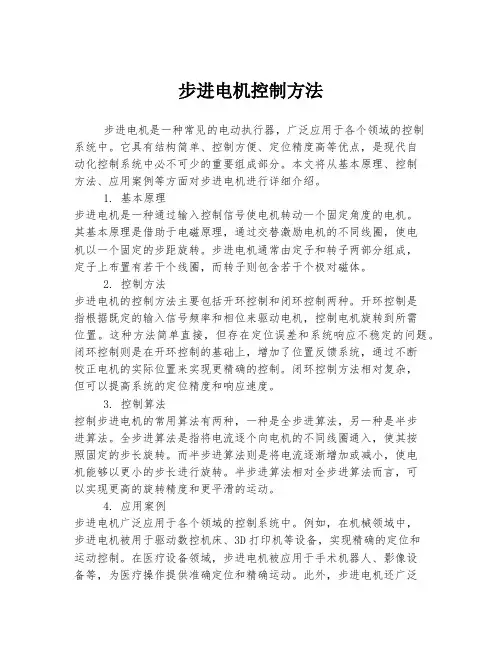

步进电机控制方法步进电机是一种常见的电动执行器，广泛应用于各个领域的控制系统中。

它具有结构简单、控制方便、定位精度高等优点，是现代自动化控制系统中必不可少的重要组成部分。

本文将从基本原理、控制方法、应用案例等方面对步进电机进行详细介绍。

1. 基本原理步进电机是一种通过输入控制信号使电机转动一个固定角度的电机。

其基本原理是借助于电磁原理，通过交替激励电机的不同线圈，使电机以一个固定的步距旋转。

步进电机通常由定子和转子两部分组成，定子上布置有若干个线圈，而转子则包含若干个极对磁体。

2. 控制方法步进电机的控制方法主要包括开环控制和闭环控制两种。

开环控制是指根据既定的输入信号频率和相位来驱动电机，控制电机旋转到所需位置。

这种方法简单直接，但存在定位误差和系统响应不稳定的问题。

闭环控制则是在开环控制的基础上，增加了位置反馈系统，通过不断校正电机的实际位置来实现更精确的控制。

闭环控制方法相对复杂，但可以提高系统的定位精度和响应速度。

3. 控制算法控制步进电机的常用算法有两种，一种是全步进算法，另一种是半步进算法。

全步进算法是指将电流逐个向电机的不同线圈通入，使其按照固定的步长旋转。

而半步进算法则是将电流逐渐增加或减小，使电机能够以更小的步长进行旋转。

半步进算法相对全步进算法而言，可以实现更高的旋转精度和更平滑的运动。

4. 应用案例步进电机广泛应用于各个领域的控制系统中。

例如，在机械领域中，步进电机被用于驱动数控机床、3D打印机等设备，实现精确的定位和运动控制。

在医疗设备领域，步进电机被应用于手术机器人、影像设备等，为医疗操作提供准确定位和精确运动。

此外，步进电机还广泛应用于家用电器、汽车控制、航空航天等领域。

总结：步进电机作为一种常见的电动执行器，具有结构简单、控制方便、定位精度高等优点，在自动化控制系统中扮演着重要的角色。

通过本文的介绍，我们了解到步进电机的基本原理、控制方法、算法以及应用案例等方面的知识。

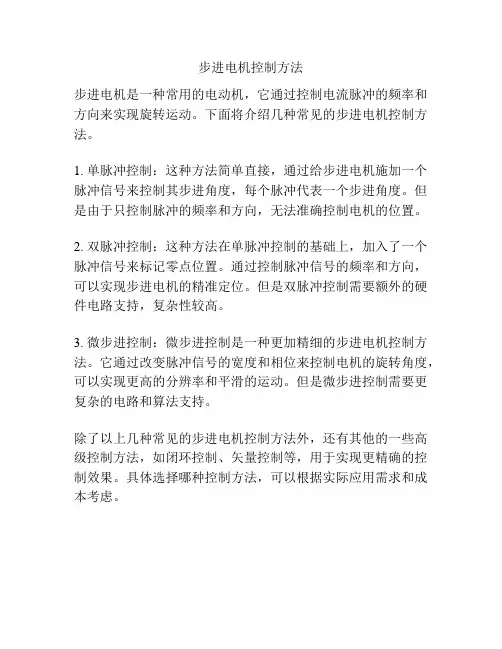

步进电机控制方法
步进电机是一种常用的电动机，它通过控制电流脉冲的频率和方向来实现旋转运动。

下面将介绍几种常见的步进电机控制方法。

1. 单脉冲控制：这种方法简单直接，通过给步进电机施加一个脉冲信号来控制其步进角度，每个脉冲代表一个步进角度。

但是由于只控制脉冲的频率和方向，无法准确控制电机的位置。

2. 双脉冲控制：这种方法在单脉冲控制的基础上，加入了一个脉冲信号来标记零点位置。

通过控制脉冲信号的频率和方向，可以实现步进电机的精准定位。

但是双脉冲控制需要额外的硬件电路支持，复杂性较高。

3. 微步进控制：微步进控制是一种更加精细的步进电机控制方法。

它通过改变脉冲信号的宽度和相位来控制电机的旋转角度，可以实现更高的分辨率和平滑的运动。

但是微步进控制需要更复杂的电路和算法支持。

除了以上几种常见的步进电机控制方法外，还有其他的一些高级控制方法，如闭环控制、矢量控制等，用于实现更精确的控制效果。

具体选择哪种控制方法，可以根据实际应用需求和成本考虑。

步进电机的控制方法步进电机（Stepper Motor）是一种将电信号转化为角位移的输出设备，通常用于需要精确控制角度和位置的应用领域，如3D打印机、CNC数控机床、机器人等。

步进电机的控制方法主要有三种：全步进控制、半步进控制和微步进控制。

下面将详细介绍这三种控制方法的原理和特点。

全步进控制是步进电机最简单和常用的控制方式之一。

它是通过改变电流的方向和大小来控制电机的转动。

步进电机内部有一个旋转磁场，当电流方向与旋转磁场方向一致时，电机会顺时针旋转；当电流方向与旋转磁场方向相反时，电机会逆时针旋转。

因此，通过改变电流的方向可以实现电机的正反转。

而改变电流的大小可以调节电机每一步转动的角度，从而控制精度。

例如，电流较小时电机每一步的转动角度较大，电流较大时电机每一步的转动角度较小，通过不同的电流设置可以实现不同的控制要求。

全步进控制简单可靠，适用于一些对控制精度要求相对较低的场合。

半步进控制是在全步进控制的基础上发展起来的一种控制方式。

它通过在两个相邻的全步进驱动脉冲之间改变电流的大小和方向来控制电机的转动。

在正向或逆向时，先施加一定大小的电流使电机进入半步状态，此时电机只旋转半个步距；然后再施加相反于旋转方向的电流使电机进入全步状态，此时电机旋转一个步距。

通过这种方式，半步进控制可以实现更高的分辨率和较大的控制精度。

但是，半步进控制的缺点是启动和停止过程中存在冲击、振动等不稳定现象，对控制系统的动态响应要求较高。

微步进控制是进一步提高步进电机控制分辨率和精度的一种控制方式。

它通过改变电流的大小和时间来实现对电机的微步控制。

微步进控制可以将电机每一步的移动量分割为更小的部分，从而实现更高的分辨率。

例如，微步进控制可以将电机每一步的移动量分割为10等分或更多等分，从而实现更精确的控制。

微步进控制的原理是通过调节电流大小和时间，使电机在磁力矩的作用下，从一个磁极到相邻磁极之间平滑地过渡，从而实现平稳的转动。

步进电机控制方法详解
步进电机是一种电动机，能够将电脉冲转换为机械位移，具有精准定位、无需传感器反馈等优点，在许多行业中得到广泛应用。

步进电机的控制方法多种多样，包括开环控制和闭环控制两种基本方式。

1. 开环控制
开环控制是最简单直接的步进电机控制方法之一。

通过控制每次输入的脉冲数量和频率来控制电机旋转的角度和速度。

开环控制不需要反馈系统，因此结构简单、成本低廉，适用于一些简单的应用场景。

但是开环控制无法实时纠正误差，容易受到外部因素干扰，精度相对较低。

2. 步进电机控制方法详解
在现代步进电机应用中，闭环控制方式更为常见。

闭环控制通过在电机上添加编码器或传感器，实时监测电机的位置、速度和加速度等参数，将这些信息反馈给控制系统，从而动态调整控制电流和脉冲信号，确保电机的运动精准稳定。

闭环控制能够有效消除误差和震动，提高系统的响应速度和稳定性，适用于对精度要求较高的场合。

3. 如何选择合适的控制方法
在选择步进电机控制方法时，需要根据具体应用场景和要求来进行判断：
•如果是一些简单的定位任务，对精度要求不高，可以选择开环控制方法，简单易行。

•如果是需要高精度、高速度的精密定位任务，或是需要长时间稳定运行的场合，建议选择闭环控制方式，确保系统的稳定性和可靠性。

综上所述，步进电机的控制方法多种多样，开环控制和闭环控制各有优劣。

在实际应用中，应根据具体需求来选择合适的控制方式，以达到最佳的控制效果。

步进电机作
为一种重要的执行元件，在自动化控制系统中具有重要的地位和作用，不断推动着工业自动化技术的发展。

步进电机相电流控制策略步进电机相电流控制策略步进电机是一种特殊的电动机，它通过分步进行控制，使得转子能够按照精确的角度移动。

在步进电机的控制过程中，相电流的控制策略起着至关重要的作用。

下面我们来逐步分析一下步进电机相电流的控制策略。

步骤一：确定电机的驱动方式首先，我们需要确定步进电机的驱动方式。

常见的驱动方式包括全步进驱动和半步进驱动。

全步进驱动是指每次驱动电流都完全打开，使得步进电机每次转动一个步进角度。

而半步进驱动则是在全步进驱动的基础上，通过控制电流大小，使得步进电机每次转动半个步进角度。

选择合适的驱动方式有助于提高步进电机的精度和效率。

步骤二：计算相电流大小在确定了驱动方式之后，我们需要计算每个相位的电流大小。

相电流的大小通常与步进电机的负载和驱动电压有关。

一般情况下，相电流的大小应该足够大，以确保步进电机能够承受所需的负载。

但是，相电流过大可能会导致步进电机过热，因此需要在合理范围内选择适当的相电流大小。

步骤三：控制相电流的时间序列控制步进电机相电流的时间序列是实现精确控制的关键。

在每个步进角度上，需要依次打开或关闭各个相位的电流。

通过控制电流的开关时间，可以实现步进电机的正转、反转以及停止等动作。

在全步进驱动中，通常是按照固定的顺序依次开启或关闭各个相位的电流。

而在半步进驱动中，则需要按照一定的时间序列依次调整电流的大小。

步骤四：反馈控制和闭环控制为了进一步提高步进电机的控制精度，可以引入反馈控制和闭环控制。

通过安装位置传感器或编码器，可以实时监测步进电机的转动位置，并根据实际位置情况调整相电流的控制策略。

闭环控制可以通过比较实际位置和目标位置，来动态调整相电流的大小和时间序列，从而实现更加精确的控制。

综上所述，步进电机相电流的控制策略是一个逐步进行的过程。

首先确定驱动方式，然后计算相电流大小，接着控制相电流的时间序列，最后可以引入反馈控制和闭环控制来提高控制精度。

这些策略的合理应用可以有效地实现对步进电机的精确控制，满足不同应用场景的需求。

步进电机常用控制方式
步进电机常用的控制方式主要有以下几种：
1. 单步控制方式：基本的步进电机控制方式，通过控制电机的相序来控制电机的转动。

每次输入一个脉冲信号，电机就会转动一定的角度。

2. 微步控制方式：在单步控制的基础上发展而来，将每个步进电机的转动角度分成更小的步骤，从而实现更精细的控制。

通常情况下，微步控制方式可以将一个步进电机的转动角度分成200或400个微步。

3. 矢量控制方式：一种复杂的步进电机控制方式，通过控制电机的电流和电压来实现电机的转动，从而可以实现非常精细的转动控制。

4. 闭环控制方式：一种反馈控制方式，可以实时监测电机的转动状态，并根据监测结果来控制电机的转动。

这种方式可以大大提高电机的控制精度和稳定性。

5. 脉冲方向控制方式：一种简单的步进电机控制方式，通过控制电机的脉冲和方向信号来控制电机的转动。

这种方式通常用于一些简单的应用场景。

6. 全步进控制：最基本的控制方式，输入一个脉冲信号，步进电机的转子就转动一个基本角度步长，这可以实现高精度定位，但是转速受到限制，一般只能达到每秒几百步。

7. 半步进控制：输入一个脉冲信号，转子转动半个步长，这样每步脉冲实现更小的角度调整，转速可以提高一倍，达到每秒几千步，但精度也降低了一半。

请根据具体的使用环境和需求选择适合的控制方式。

如果需要更多关于步进电机控制的细节或更专业的解释，可以查阅相关文献或咨询专业人士。

PLC控制步进电机应用实例基于PLC的步进电机运动控制一、步进电机工作原理1. 步进电机简介步进电机是一种将电脉冲转化为角位移的执行机构。

通俗一点讲：当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度（及步进角）。

可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；也可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。

在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。

这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点。

使得在速度、位置等控制领域用步进电机来控制变的非常的简单2. 步进电机的运转原理及结构电机转子均匀分布着很多小齿，定子齿有三个励磁绕阻，其几何轴线依次分别与转子齿轴线错开。

0、1/3て、2/3て,即A与齿1相对齐，B与齿2向右错开1/3て，C与齿3向右错开2/3て，A‘与齿5相对齐，（A‘就是A，齿5就是齿1）3. 旋转如A相通电，B，C相不通电时，由于磁场作用，齿1与A对齐，（转子不受任何力，以下均同）。

如B相通电，A，C相不通电时，齿2应与B对齐，此时转子向右移过1/3て，此时齿3与C偏移为1/3て，齿4与A偏移（て-1/3て）=2/3て。

如C相通电，A，B相不通电，齿3应与C对齐，此时转子又向右移过1/3て，此时齿4与A偏移为1/3て对齐。

如A相通电，B，C相不通电，齿4与A对齐，转子又向右移过1/3て这样经过A、B、C、A分别通电状态，齿4（即齿1前一齿）移到A相，电机转子向右转过一个齿距，如果不断地按A，B，C，A……通电，电机就每步（每脉冲）1/3て,向右旋转。

如按A，C，B，A……通电，电机就反转。

由此可见：电机的位置和速度由导电次数（脉冲数）和频率成一一对应关系。

而方向由导电顺序决定。

步进电机的静态指标术语拍数：完成一个磁场周期性变化所需脉冲数或导电状态用n表示，或指电机转过一个齿距角所需脉冲数，以四相电机为例，有四相四拍运行方式即AB-BC-CD-DA-AB，四相八拍运行方式即 A-AB-B-BC-C-CD-D-DA-A. 步距角：对应一个脉冲信号，电机转子转过的角位移用θ表示。

PLC如何控制步进电机PLC（可编程逻辑控制器）是一种常用于工业控制系统中的数字计算机。

它由中央处理器、内存、输入输出模块和编程模块组成，可以实现自动化控制以及过程监控和数据采集等功能。

步进电机是一种将电信号转换为机械运动的设备，其运动是通过依次切换电机的多个绕组来实现的。

PLC可通过适当的接口电路和输入输出模块来控制步进电机的动作。

以下是PLC控制步进电机的一般步骤：1.熟悉步进电机的原理和结构：步进电机由多个绕组组成，每个绕组称为一个相。

电流通过相绕组时，会产生磁场，从而使电机转动。

2.确定步进电机的驱动方式：步进电机的驱动方式通常有两种，即单相驱动和双相驱动。

单相驱动是指一次只激活一个相绕组，而双相驱动是指一次激活两个相绕组。

3.连接PLC和步进电机：根据步进电机的引脚定义，通过适当的接口电路将PLC的输出连接到步进电机的绕组上。

这些接口电路通常由继电器、晶体管、驱动板等组成，用于增加输出电流的驱动能力。

4.编写PLC程序：使用PLC的编程软件，编写控制步进电机的程序。

根据步进电机的驱动方式和需求，定义相应的输入输出变量、计时器、计数器和状态触发器等。

通过逻辑语句和函数块，实现步进电机的控制逻辑。

5.配置PLC的输入输出模块：根据实际连接情况，配置PLC的输入输出模块。

将步进电机的输入信号与PLC的输入模块相连，将步进电机的输出信号与PLC的输出模块相连。

6.调试和测试：在PLC上加载编写好的程序，对步进电机进行调试和测试。

通过监视和分析PLC的输入输出变量，检查步进电机的运动和状态是否符合预期。

7.优化和改进：根据实际的运行情况，不断优化和改进步进电机的控制程序。

可以通过修改控制逻辑、增加运动规划算法、调整驱动参数等方式改善步进电机的运动精度和稳定性。

总结起来，PLC可以通过适当的接口电路和输入输出模块来控制步进电机的动作。

通过编写PLC程序，并配置输入输出模块，可以使步进电机按照预定的路线和速度运动。
