建筑电气施工图设计

建筑电气施工图设计说明一、设计依据1．建筑概况本工程位于____(省市)____(区)____(路)。

总建筑面积约____。

地下____层，主要为____，地上___层，主要为____。

本工程属于___类(办公)建筑。

建筑主体高度___m，裙房高度___。

构造形式为___。

根底形式为___。

建筑类别为___类，防火保护对象分级为___级。

2．关专业提供应本专业的工程设计资料。

3．各市政主管部门对初步设计的审批意见。

4．甲方提供的设计任务书及设计要求。

5．国家现行的主要标准、规程及相关行业标准："建筑照明设计标准"GB50034—2004："高层民用建筑设计防火标准"GB50045—95(2005年版)；"供配电系统设计标准"GB50052—2009："10kV及以下变电所设计标准"GB50053—94："低压配电设计标准"GB50054—2011："建筑物防雷设计标准"GB50057—2010："民用建筑电气设计标准"JGJ16—2008等。

二、设计范围1．本工程设计包括建立红线内的内容：10／0.4kV变、配电系统、电力配电系统、照明建筑物防雷、接地系统及平安。

2．与其他专业设计的分工〔1〕室外照明系统.由专业厂家设计，本设计仅预留电源。

〔2〕报告厅、多功能厅等的调光照明系统，本设计仅预留电源容量。

〔3〕有特殊设备的场所(例如洗衣机房、厨房等)，本设计仅预留配电箱并注明用电量。

〔4〕有特殊装修要求的场所，由室内装修设计负责进展照明平面的设计。

本设计将电源引至配电箱.预留并在平面图上注明装修照明容量。

〔5〕电源分界点为地下一屋高压配电室电源进线柜内进线开关的进线端。

高压电缆分界小室属城市供电部门负责设计，高压分界小室内设备由供电局选型。

本设计提供此线路进入本工程建立红线范围内的路径、高压分界小室位置。

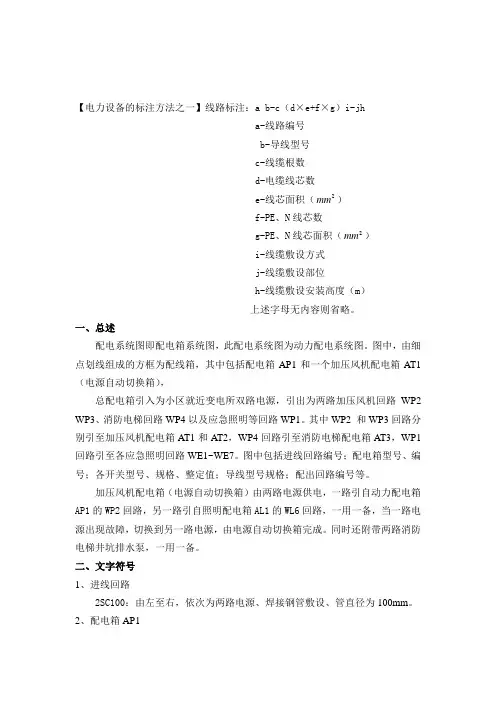

【电力设备的标注方法之一】线路标注：a b-c（d×e+f×g）i-jh a-线路编号b-导线型号c-线缆根数d-电缆线芯数e-线芯面积（2mm）f-PE、N线芯数g-PE、N线芯面积（2mm） i-线缆敷设方式j-线缆敷设部位h-线缆敷设安装高度（m）上述字母无内容则省略。

一、总述配电系统图即配电箱系统图，此配电系统图为动力配电系统图。

图中，由细点划线组成的方框为配线箱，其中包括配电箱AP1和一个加压风机配电箱AT1（电源自动切换箱），总配电箱引入为小区就近变电所双路电源，引出为两路加压风机回路WP2 WP3、消防电梯回路WP4以及应急照明等回路WP1。

其中WP2 和WP3回路分别引至加压风机配电箱AT1和AT2，WP4回路引至消防电梯配电箱AT3，WP1回路引至各应急照明回路WE1~WE7。

图中包括进线回路编号；配电箱型号、编号；各开关型号、规格、整定值；导线型号规格；配出回路编号等。

加压风机配电箱（电源自动切换箱）由两路电源供电，一路引自动力配电箱AP1的WP2回路，另一路引自照明配电箱AL1的WL6回路，一用一备，当一路电源出现故障，切换到另一路电源，由电源自动切换箱完成。

同时还附带两路消防电梯井坑排水泵，一用一备。

二、文字符号1、进线回路2SC100：由左至右，依次为两路电源、焊接钢管敷设、管直径为100mm。

2、配电箱AP1AP1：电力配电箱编号。

BGL-2A：电力柜型号。

Pe：有功计算负荷，即配电箱AP1的总用电负荷。

Kx：需用系数。

COS ：功率因数。

Ij：计算电流，即配电箱AP1的总电流。

1P：即1极开关，控制一根相线。

2P：即2极开关，控制一根相线一根零线。

3P：即3极开关，控制三根相线。

4P：即4极开关，控制三根相线一根零线（三相四线制）。

BV：聚氯乙烯绝缘铜芯导线。

ZRBV：聚氯乙烯绝缘铜芯导线，具有阻燃性。

ZRVV：聚氯乙烯绝缘铜芯电缆，具有阻燃性。

建筑电气施工 图设计说明一、建筑概况及总体说明工 程名称：浩创 -达观上院建设单位：惠州市宏诚实业开发有限公司 本工 程为： 1.建设地点：惠州市仲恺2.建筑层数：地上 29层；建筑高度： 90.2m ，地下 2层22建筑基底面积： 3365.24m ，总建筑面积： 62126.58m3.建筑耐火等级一级二、设计依据：1、相关专业提供给本专业 的工 程设计资料2、建设方提供 的有关职能部门认定 的工 程设计资料，建设方设计要求；3、本工 程采用 的主要标准及规范：《供配电系统设计规范》 GB 50052-2009 《20kV 及以下变电所设计规范》 GB 50053-2013 《电力工 程电缆设计规范》GB 50217-2007《低压配电设计规范》 GB 50054-2011 JGJ 16-2008(电气 )》(2009 ) 《民用建筑电气设计规范》《全国民用建筑工 程设计技术措施《建筑照明设计标准》 GB 50034-2013 《建筑设计防火规范》 GB 50016-2019《人民防空地下室设计规范》 《人民防空工 程设计防火规范》GB 50038-2005 GB 50098-2009 《建筑物防雷设计规范》 GB 50057-2010 《有线电视系统工 程技术规范》GB 50200-94《建筑与建筑群综合布线系统工 程设计规范》 GB50311-2007 《建筑物电子信息系统防雷技术规范》《消防安全疏散标志设计、施工 及验收规范》《汽车库、修车库、停车场设计防火规范》GB 50343-2012DBJ/T15-42-2005GB 50067-2019《火灾自动报警系统设计规范》 GB 500116-2013 《住宅设计规范》 GB 50096-2011《建筑机电工 程抗震设计规范《住宅建筑规范》GB50981-2019三、设计范围：1、本设计负责红线范围内 的建筑内电气设计及室外电气管网设计2、精装修区域 的照明设计由建设方另行委托其他设计公司负责，本设计负责精装修区域 的 电源预留及相关 的协调配合工 作。

建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图)等.1。

图纸目录:图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。

2。

设计说明：设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。

3.图例材料表:主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。

4。

平面图：平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸.平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图)等.5。

系统图：系统图是表明供电分配回路的分布和相互联系的示意图。

具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。

系统图分为照明系统图、动力系统图、智能建筑系统图等。

6.详图:详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。

二、电气施工图的一般规定1。

电气图面的规定幅面尺寸共分五类:A0～A4,见表15—1.绘制电气图所用的各种线条统称为图线。

常用图线见表15—2。

2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。

常用电气图例符号见表15—3.线路敷设方式文字符号见表15—4。

线路敷设方式文字符号表15—4线路敷设部位文字符号见表15—5。

标注线路用途的文字符号见表15-6。

标注线路用途文字符号表15—6线路的文字标注基本格式为:a b — c（d×e +f×g）i-j h其中a——线缆编号; b—-型号；c—-线缆根数; d——线缆线芯数；e—-线芯截面（mm2）； f—-PE、N线芯数；g——线芯截面（mm2）； i-—线路敷设方式;j-—线路敷设部位； h——线路敷设安装高度（m）.上述字母无内容时则省略该部分.例： N1 BLX—3×4-SC20-WC 表示有3根截面为4mm2的铝芯橡皮绝缘导线，穿直径为20mm的水煤气钢管沿墙暗敷设。

建筑电气施工图完整版解析•电气施工图概述与重要性目录•电气施工图组成要素及解读方法•照明系统设计与施工图解读•动力配电系统设计与施工图解读目录•防雷接地保护措施与施工图解读•火灾自动报警及联动控制系统设计与施工图解读01电气施工图概述与重要性电气施工图是描述建筑物内电气系统布局、安装方式和设备配置的图纸。

它包括供电系统、照明系统、动力系统、防雷接地系统、弱电系统等部分的详细设计。

电气施工图是建筑施工图的重要组成部分，用于指导电气工程的施工和安装。

电气施工图定义及作用合理的电气设计能够确保建筑物内电气设备的正常运行，提高能源利用效率。

电气工程的施工质量直接影响建筑物的使用寿命和维护成本。

电气工程是建筑物的重要基础设施之一，关系到建筑物的使用功能和安全性能。

建筑施工中电气部分重要性行业标准与规范要求电气施工图的设计和施工必须符合国家和行业的相关标准和规范。

如《建筑电气设计规范》、《建筑物防雷设计规范》等，这些标准和规范对电气工程的各个方面都有详细的规定和要求。

设计师和施工人员必须熟悉并掌握这些标准和规范，以确保电气工程的设计和施工质量。

02电气施工图组成要素及解读方法图纸目录和说明页内容图纸目录详细列出所有电气施工图纸的编号、名称、比例、页数等，方便查阅。

说明页包含工程概况、设计依据、图纸规范、施工注意事项等，为读图提供必要指导。

供电系统图、平面图分析供电系统图展示整个建筑的供电系统架构，包括电源进线、配电箱、开关柜、线路走向等。

平面图展示电气设备在建筑物内的平面布置，包括插座、开关、灯具等的位置和数量。

设备布置图、接线图解读设备布置图详细展示电气设备的具体安装位置和相互间距，确保施工准确。

接线图展示电气设备的接线方式、电缆规格和走向，为施工提供详细指导。

03相关参数提供电气设备的技术参数和性能指标，为施工和验收提供依据。

01材料表列出所需电气材料的名称、规格、数量等，方便采购和备料。

02设备表列出所有电气设备的名称、型号、规格、数量等，确保设备选型和采购准确。

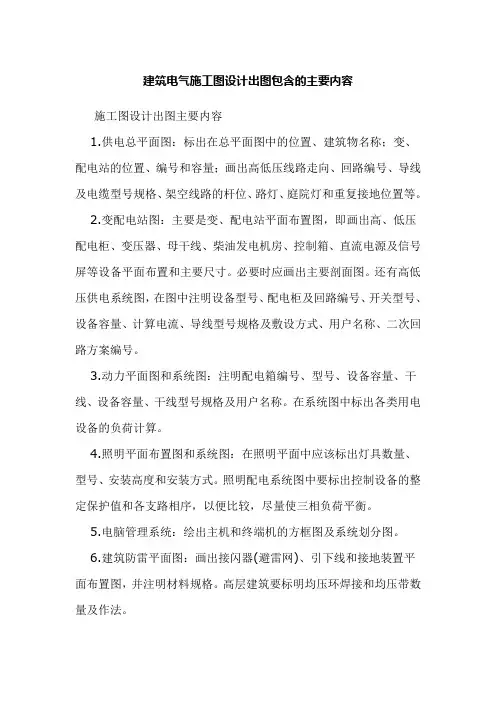

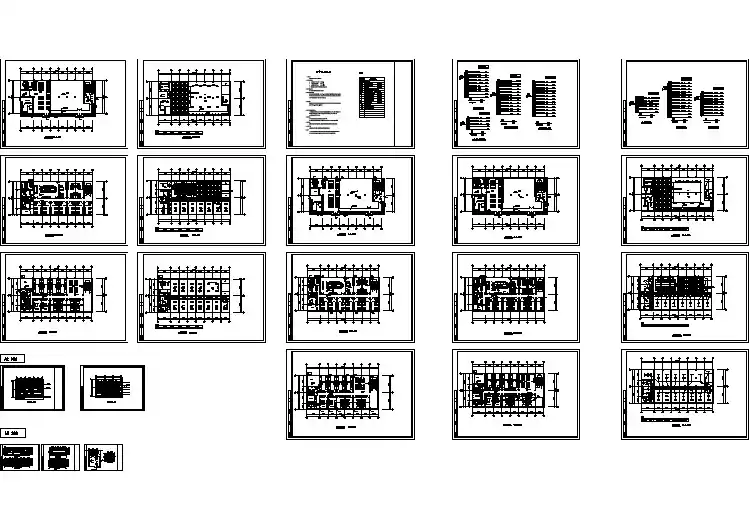

建筑电气施工图设计出图包含的主要内容施工图设计出图主要内容1.供电总平面图：标出在总平面图中的位置、建筑物名称；变、配电站的位置、编号和容量；画出高低压线路走向、回路编号、导线及电缆型号规格、架空线路的杆位、路灯、庭院灯和重复接地位置等。

2.变配电站图：主要是变、配电站平面布置图，即画出高、低压配电柜、变压器、母干线、柴油发电机房、控制箱、直流电源及信号屏等设备平面布置和主要尺寸。

必要时应画出主要剖面图。

还有高低压供电系统图，在图中注明设备型号、配电柜及回路编号、开关型号、设备容量、计算电流、导线型号规格及敷设方式、用户名称、二次回路方案编号。

3.动力平面图和系统图：注明配电箱编号、型号、设备容量、干线、设备容量、干线型号规格及用户名称。

在系统图中标出各类用电设备的负荷计算。

4.照明平面布置图和系统图：在照明平面中应该标出灯具数量、型号、安装高度和安装方式。

照明配电系统图中要标出控制设备的整定保护值和各支路相序，以便比较，尽量使三相负荷平衡。

5.电脑管理系统：绘出主机和终端机的方框图及系统划分图。

6.建筑防雷平面图：画出接闪器(避雷网)、引下线和接地装置平面布置图，并注明材料规格。

高层建筑要标明均压环焊接和均压带数量及作法。

7.主要设备及材料表：列表注明设备及材料名称、型号、规格、单位和数量。

以便于编制工程设计概算。

8.大中型公用建筑主要场所要求进行照度计算，如照度标准、功率密度数值、照度均匀度等。

9.火灾自动报警及消防联动控制系统设计系统组成及保护等级的确定。

火灾探测器、报警控制器及手动报警按钮等设备的选择。

火灾自动报警与消防联动控制要求、控制逻辑关系及监控显示方式。

火灾紧急广播及火警专用通信的概述。

线路敷设方式及防火措施。

消防主、备电源供给，接地方式及阻值的确定。

采用电脑控制火灾报警时，需说明与保安、建筑设备电脑管理系统的接口方式及配合方式及配合关系。

10.保安系统设计系统组成和功能要求。

控制器、探测器、摄像机等保护监控及探测报警区域的划分和控制、显示、报警要求。

定义与作用定义作用指导建筑电气工程的施工安装，是建筑电气工程设计、施工、监理、验收等各环节的重要依据。

施工图分类及组成分类组成设计原则与规范设计原则建筑电气设计应遵循安全、可靠、经济、合理和方便的原则，同时满足建筑物的使用功能要求。

设计规范建筑电气设计必须符合国家现行的有关设计规范和标准，如《民用建筑电气设计规范》、《建筑物防雷设计规范》等。

此外，还应遵循当地供电部门的有关规定和要求。

电源进线及高压开关柜变压器高压电缆及敷设方式高压设备保护及计量展示低压开关柜的型号、数量以及主要元件如断路器、接触器等。

低压开关柜及主要元件配电线路及敷设方式用电设备及功率保护接地及防雷措施标明配电线路的型号、规格、敷设方式和路径等。

反映各用电设备的名称、位置、功率等信息。

展示低压配电系统的保护接地方式、防雷措施等。

应急照明及动力系统图应急照明灯具及电源动力设备及控制方式线路敷设及保护措施应急照明启动及持续时间照明平面图主要表示建筑内各房间的照明灯具、开关、插座等电气设备的平面位置。

通过照明平面图，可以了解各房间的照明布局、灯具类型、安装方式等信息。

照明平面图应与建筑平面图相配合，确保电气设备的准确定位。

照明平面图照明控制原理图照明控制原理图主要表示照明系统的控制方式和电路原理。

通过照明控制原理图，可以了解开关、灯具等电气设备的连接方式、控制逻辑等信息。

照明控制原理图对于照明系统的调试和维护具有重要意义。

灯具布置及安装要求灯具安装要求包括安装高度、安装方式、接线方在灯具布置和安装过程中，应注意与其他专业的触发器件火灾报警装置火灾警报装置电源及配电系统火灾自动报警系统图视频监控系统通过摄像头、录像机等设备对重要区域进行实时监控和录像，确保安全。

入侵报警系统通过红外线、微波等传感器实时监测入侵情况，及时发出警报。

门禁管理系统对重要区域的进出口进行管理和控制，防止未经授权的人员进入。

电子巡查系统通过预设的巡查路线和时间，对重要区域进行定时、定点的巡查。

建筑工程电气施工图设计任务书范本2、设计说明：工程设计概况完整、无误，设计依据引用正确；图例符号、主要设备材料表、设备及线路编号、安装方式等完整、清楚。

3、电气总平面图：各种强、弱电接口应与项目周边市政管网布置相匹配；应根据各专业管线图纸进行管线综合，设计内容不应有缺项。

4、变配电室：高低压配电系统图、变配电室电气平面、平剖面图完整；设置能满足供电部门要求和发包人内部核算要求的电能计量装置；屏蔽、降噪措施明确。

5、发电机房：机组选型要求明确；机房电气平面、剖面、配电系统图完整；降噪措施明确；预留设备运输、安装条件。

6、强电系统：配电箱（或控制箱）系统图应标明箱体编号、回路编号、回路相别、回路负荷名称及容量、线路敷设方式、负荷计算参数等；配电箱（或控制箱）系统的断路器等元器件、管、线按通用型号或是发包人要求的品牌型号设计；各种风机、水泵、照明等设备的二次控制原理图纸应提供完整；应提供配电系统竖向干线示意图。

7、强电平面：干线平面布置图应标注各回路对应的箱体及线路编号；灯具、开关、插座布置，并应标注各回路对应的箱体及线路编号，重要空间应提供照度计算参数；应根据设备布置提供电气竖井大样图。

8、消防系统及平面：消防报警及联动系统图应明确各种设备具体接线方式方法（包括对智能化安防系统等的联动控制）；消防报警及联动系统平面图应包括所有报警设备。

9、弱电系统及平面：电视、通信、智能化，根据发包人要求配置系统；电视、通信、智能化，按专业出平面图。

10、防雷接地平面：相关说明、设计图纸（包括各机房、卫生间的等电位联结）。

11、计算书：用电设备负荷计算、变压器选型计算、安保负荷及发电机选型计算、电缆选型计算、系统短路电流计算、防雷类别计算及避雷针保护范围计算。

12、所有图纸共性要求：图纸图签各栏填写完善正确，各级签署齐全，图名与图纸内容相符；设计范围与合同约定相一致；设计要求（负荷级别及电源、动力及照明配电、线缆选型及敷设、设备安装、防雷及接地、等电位联结、人防电气设计、消防报警及联动、弱电系统等）完整、明确；电气节能设计专项完整；相关专业的技术接口要求、对承包商深化设计图纸的审核要求明确。

建筑电气工程施工图设计概述1. 引言建筑电气工程施工图设计是建筑电气工程的重要组成部分，通过施工图的设计，能够将电气工程的详细设计方案转化为可操作的施工指导。

本文将对建筑电气工程施工图设计进行概述，介绍其设计原则、流程以及常见的图纸内容。

2. 设计原则建筑电气工程施工图设计需要遵循一定的设计原则，以确保施工图的准确性和可操作性。

2.1 符合电气规范标准建筑电气工程施工图设计应符合相关的电气规范标准，如国际电工委员会（IEC）的标准、国家电气安全标准等。

设计人员需要了解和应用这些标准，以保证电气工程的安全和可靠性。

2.2 可操作性强施工图应具备可操作性，即能够清晰地传达给施工人员有关电气设备安装、布线、接线等方面的具体要求。

因此，在设计施工图时，应考虑施工人员的实际操作情况，合理安排布局，清晰标注尺寸和关键要点。

2.3 建筑完整性考虑建筑电气工程施工图设计需要与建筑结构、管道、空调系统等进行配合，要考虑建筑完整性。

设计人员需要与其他专业的工程人员进行协调，确保电气系统与建筑其他部分的衔接顺利。

建筑电气工程施工图设计的流程一般包括如下几个阶段：3.1 项目准备在项目准备阶段，设计人员需要了解项目的要求和需求，与相关方进行沟通，确定设计目标和范围。

这个阶段也包括收集项目所需的资料和数据，如建筑平面图、建筑结构图等。

3.2 方案设计在方案设计阶段，设计人员根据项目需求和准备阶段收集的资料，进行电气系统的初步设计。

主要工作包括电气设备的选型、布局的确定以及电气系统的整体方案设计。

这个阶段需要与建筑结构设计人员、管道设计人员等进行协调，确保电气系统与建筑的一体性。

在详细设计阶段，设计人员根据方案设计的结果进行详细的设计工作。

主要包括电气设备的具体安装位置、布线图的绘制、接线图的绘制等。

细节设计需要考虑施工的可操作性和实际情况，例如合理安排设备的安装空间，避免冲突等。

3.4 图纸输出图纸输出是建筑电气工程施工图设计流程的最后一个环节。

建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。

1.图纸目录:图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。

2.设计说明:设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。

3.图例材料表:主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。

4.平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。

平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图）等。

5.系统图:系统图是表明供电分配回路的分布和相互联系的示意图。

具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。

系统图分为照明系统图、动力系统图、智能建筑系统图等。

6.详图:详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。

二、电气施工图的一般规定1.电气图面的规定幅面尺寸共分五类：A0～A4，见表15-1。

基本幅面尺寸（mm）表15-1幅面代号A0A1A2A3A4宽×长（B×L）841×1189594×841420×591297×420210×297边宽（C）10 5装订侧边宽25绘制电气图所用的各种线条统称为图线。

常用图线见表15-2。

2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。

常用电气图例符号见表15-3。
