“ 功能安全产品实现技术“系列讲座 第2讲 功能安全与安全相关产品

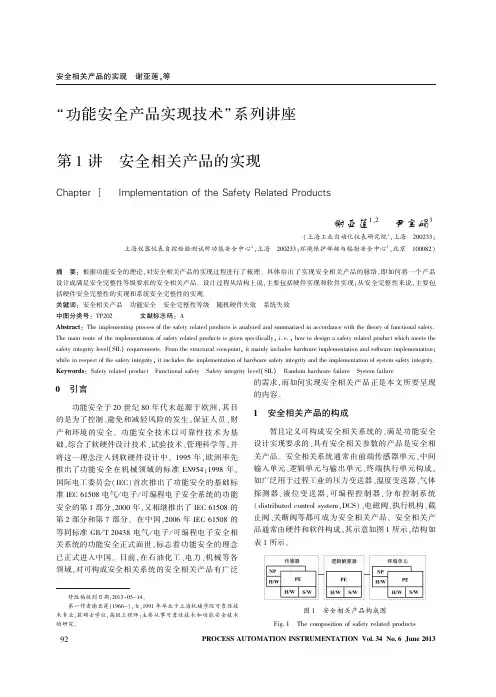

PROCESS AUTOMATION INSTRUMENTATION Vol.34No.6June 2013修改稿收到日期:2013-05-14㊂第一作者谢亚莲(1966-),女,1991年毕业于上海机械学院可靠性技术专业,获硕士学位,高级工程师;主要从事可靠性技术和功能安全技术的研究㊂功能安全产品实现技术”系列讲座第1讲　安全相关产品的实现Chapter Ⅰ　Implementation of the Safety Related Products谢亚莲1,2　尹宝娟3(上海工业自动化仪表研究院1,上海　200233;上海仪器仪表自控检验测试所功能安全中心2,上海　200233;环境保护部核与辐射安全中心3,北京　100082)摘　要:根据功能安全的理论,对安全相关产品的实现过程进行了梳理㊂具体给出了实现安全相关产品的脉络,即如何将一个产品设计成满足安全完整性等级要求的安全相关产品㊂设计过程从结构上说,主要包括硬件实现和软件实现;从安全完整性来说,主要包括硬件安全完整性的实现和系统安全完整性的实现㊂关键词:安全相关产品　功能安全　安全完整性等级　随机硬件失效　系统失效中图分类号:TP202 文献标志码:AAbstract :The implementing process of the safety related products is analyzed and summarized in accordance with the theory of functional safety.The main route of the implementation of safety related products is given specifically ,i.e.,how to design a safety related product which meets the safety integrity level (SIL )requirements.From the structural viewpoint ,it mainly includes hardware implementation and software implementation ;while in respect of the safety integrity ,it includes the implementation of hardware safety integrity and the implementation of system safety integrity.Keywords :Safety related product　Functional safety　Safety integrity level (SIL )　Random hardware failure　System failure0　引言功能安全于20世纪80年代末起源于欧洲,其目的是为了控制㊁避免和减轻风险的发生,保证人员㊁财产和环境的安全㊂功能安全技术以可靠性技术为基础,综合了软硬件设计技术㊁试验技术㊁管理科学等,并将这一理念注入到软硬件设计中㊂1995年,欧洲率先推出了功能安全在机械领域的标准EN954;1998年,国际电工委员会(IEC)首次推出了功能安全的基础标准IEC 61508电气/电子/可编程电子安全系统的功能安全的第1部分,2000年,又相继推出了IEC 61508的第2部分和第7部分㊂在中国,2006年IEC 61508的等同标准GB /T 20438电气/电子/可编程电子安全相关系统的功能安全正式面世,标志着功能安全的理念已正式进入中国㊂目前,在石油化工㊁电力㊁机械等各领域,对可构成安全相关系统的安全相关产品有广泛的需求,而如何实现安全相关产品正是本文所要呈现的内容㊂1　安全相关产品的构成暂且定义可构成安全相关系统的㊁满足功能安全设计实现要求的㊁具有安全相关参数的产品是安全相关产品㊂安全相关系统通常由前端传感器单元㊁中间输入单元㊁逻辑单元与输出单元㊁终端执行单元构成,如广泛用于过程工业的压力变送器㊁温度变送器㊁气体探测器㊁液位变送器㊁可编程控制器㊁分布控制系统(distributed control system,DCS)㊁电磁阀㊁执行机构㊁截止阀㊁关断阀等都可成为安全相关产品㊂安全相关产品通常由硬件和软件构成,其示意如图1所示,结构如表1所示㊂图1　安全相关产品构成图Fig.1　The composition of safety related products29安全相关产品的实现　谢亚莲,等‘自动化仪表“第34卷第6期　2013年6月图1中:PE 为可编程电子装置;NP 为非可编程装置;H /W 为硬件;S /W 为软件㊂表1　可编程电子安全相关产品结构Tab.1　Structure of the programmable electronicsafety related productsPE 硬件结构PE 软件结构　PE 嵌入式软件PE 应用软件相关硬件,如CPU㊁I /O 卡㊁A /D 转换等　属系统软件,如通信驱动㊁故障处理㊁数据处理等用户应用软件,如输入/输出功能等2　安全相关产品的实现2.1　安全完整性等级安全完整性等级(safety integrity level,SIL)是指赋予安全相关产品的特有定量指标,也即SIL 等级(SIL1~SIL4)㊂安全完整性包含硬件安全完整性和系统安全完整性,衡量硬件安全完整性等级的一个重要因素是通过对定量参数的计算来评判㊂硬件安全完整性等级的划分如表2所示㊂表2　安全完整性等级对应的目标失效量Tab.2　The amount of target failure corresponding to the SIL安全完整性等级(SIL)要求时的平均失效概率每小时危险失效概率4[10-5,10-4)[10-9,10-8)3[10-4,10-3)[10-8,10-7)2[10-3,10-2)[10-7,10-6)1[10-2,10-1)[10-6,10-5)系统能力是衡量系统安全完整性满足规定的安全完整性等级的信心,表示为SC1~SC4㊂系统安全完整性包含硬件系统安全完整性和软件系统安全完整性,其通过采取控制系统失效的措施和避免系统失效的措施来达到㊂与完整性相关的概念如下㊂①安全完整性:E /E /PE 安全相关系统在规定的条件下㊁规定的时间内满意地执行规定的安全功能的概率㊂②硬件安全完整性:安全相关系统的部分安全完整性,其与硬件随机失效的危险失效相关㊂③系统安全完整性:安全相关系统的部分安全完整性,其与属于危险失效的系统失效相关㊂④软件安全完整性:安全相关系统的部分安全完整性,其与由软件引起的㊁属于危险失效的系统失效相关㊂⑤安全完整性等级:一种离散的等级(四种可能等级之一),对应于安全完整性值的一个范围㊂四个安全完整性等级对应的目标失效量见表2㊂2.2　安全相关产品的实现根据图1所示安全相关产品构成图,通常可简单地认为安全相关产品由硬件和软件构成㊂安全相关产品的实现过程如图2所示㊂图2　安全相关产品的实现Fig.2　The implementation of safety related products由图2可知,达到目标安全完整性等级的安全相关产品的实现,就在于在安全相关产品的开发过程中使其硬件安全完整性等级和软件安全完整性等级达到目标安全完整性等级,即在设计开发过程中采取一些措施和手段降低随机硬件失效中不可诊断的危险失效的份额,同时采取一些措施和手段避免和控制产品在开发过程中引入的系统失效㊂这里硬件随机失效定义为由硬件的一个或几个可能的失效机理引起的㊁在随机时间发生的失效,随机硬件失效是可以量化的㊂系统失效被认为是与确定原因相关的失效,能通过改变设计㊁生产过程㊁操作模式㊁操作指令或其他影响因子来消除,系统失效是不能被量化的㊂2.3　与硬件安全完整性相关的参数安全相关产品的硬件从结构功能上来划分,又是由各子系统构成的㊂因此,要达到安全功能要求的安全完整性等级,除了要满足每个安全功能的危险失效概率要求,各子系统还要满足结构约束的要求,如表3所示㊂表3　结构约束Tab.3　Structural constraints安全失效分数安全结构HFT =0(1oo1)HFT =1(1oo2)HFT =2(1oo3)Type A Type B Type A Type B Type A Type B <60%SIL1不允许SIL2SIL1SIL3SIL260%~90%SIL2SIL1SIL3SIL2SIL4SIL390%~99%SIL3SIL2SIL4SIL3SIL4SIL4≥99%SIL3SIL3SIL4SIL4SIL4SIL4与完整性等级相关的硬件安全完整性由安全相关参数安全失效分数(safe failure fraction,SFF)(针对子系统)㊁硬件故障裕度(HFT)(针对子系统)㊁危险失39安全相关产品的实现　谢亚莲,等PROCESS AUTOMATION INSTRUMENTATION Vol.34No.6June 2013效概率(PFDavg /PFH)(针对每个安全功能)构成㊂硬件安全完整性的实现是通过设计合适的结构㊁采用适当的故障诊断措施等来满足上述安全相关参数的要求㊂2.4　系统安全完整性系统安全完整性包含硬件系统安全完整性和软件安全完整性㊂硬件安全完整性等级的系统安全完整性是通过采用避免系统失效的措施和控制系统故障的措施的实现㊂避免系统失效的措施可查阅IEC 61508.2(GB /T 20438⁃2)附录B,推荐针对硬件在不同安全生命周期阶段避免系统失效的措施和方法㊂安全相关产品在下列阶段必须考虑避免系统失效:①设计需求规范;②设计和开发;③集成;④运行和维护;⑤确认㊂控制系统故障的措施可查阅IEC 61508.2(GB /T 20438⁃2)附录A 表A15~表A17㊂IEC 61508标准要求应用质量管理(quality management,QM)的措施来避免在产品生命周期的不同阶段的失效,并根据安全完整性等级(SIL)采用相应的一些措施㊂如果按照推荐的重要度和有效性,采用这些措施可以减少可能的失效,然而设计失效或一般系统失效仍然存在于产品中,即无论这些措施被如何采用,仍然有残余系统失效概率发生,所以要求采取一些措施和技术,以控制系统故障㊂可采取的措施有以下几项㊂①控制由HW 和SW 设计引起的失效;②控制由环境应力或外部影响引起的失效;③控制由操作引起的失效㊂软件安全完整性的实现是通过在软件开发的生命周期中采用避免系统失效的措施㊂避免失效的措施见IEC 61508.3(GB /T 20438⁃3)附录A,需根据要求的安全完整性等级确定采用的措施㊁确定采用措施的有效性㊂3　结束语本文是对安全相关产品的实现的一个概述,希望借此文给读者展示关于安全相关产品实现的一个脉络,后续讲座将就此脉络展开,详述安全相关产品的实现过程㊂对证明安全相关产品实现过程的证据的评审,就是对安全相关产品的安全完整性等级(SIL)的评估㊂(上接第91页)集到的H 2S 浓度㊁位置等信息通过无线传感器网络发送到中控室,由中控室的上位机集中监视现场的H 2S 浓度和工作人员的位置㊁安全情况,有效地防止了H 2S 中毒事故的发生㊂参考文献[1]梁东.浅析硫化物对炼油设备的危害及防治对策[J].安全㊁健康和环境,2004(2):10-12.[2]朱燕群,刘克俭.石油加工行业中硫化氢的危害性及安全对策分析[J].职业与健康,2006(16):1248-1250.[3]隋秀香,李相方,尹邦堂,等.井场硫化氢检测系统的研制[J].天然气工业,2011(9):82-84.[4]戴天有,韩涛,王琴惠.硫化氢检测管的研制[J].干旱环境监测,2001(2):70-72.[5]杨燕明,王小如,杨芃原,等.半导体传感器检测含硫化氢可燃性气体的研究 硫化氢与可燃性气体的快速分离[J].化学传感器,1995(3):216-219.[6]刘美.WSN 多目标跟踪节点任务分配及跟踪算法研究[D].广州:华南理工大学,2010.[7]吴强荣.硫化氢检测仪的测量原理与应用[J].中国计量,2009(2):83-84.[8]李保中,郑应伟.硫化氢气体检测仪的使用与管理[J].计量技术,2008(7):59-61.[9]朱亮,严龙,邹兵,等.便携式硫化氢检测仪[J].仪表技术与传感器,2011(3):31-33.行业信息积极推进培训工作,有效拓展服务范畴作为国家人力资源和社会保障部 专业技术人才知识更新工程”的专项培训施教机构之一,上海工业自动化仪表研究院继续教育培训中心在5月先后成功举办了 仪器仪表及系统可靠性与功能安全技术培训班”㊁ 防爆技术高级研修班”㊂来自行业内生产制造企业㊁用户单位以及科研院所的近百名学员参加了此次培训并通过了考核㊂培训中心关注企业对安全生产的实际需求㊂功能安全培训旨在帮助企业相关人员认识功能安全的重要性,掌握自动化仪表功能安全技术㊂防爆技术培训则通过对工业防爆安全管理理念㊁爆炸基础理论以及最新防爆技术的介绍,增强从业人员对安全事故隐患的预防㊁甄别和应急能力㊂49安全相关产品的实现　谢亚莲,等。

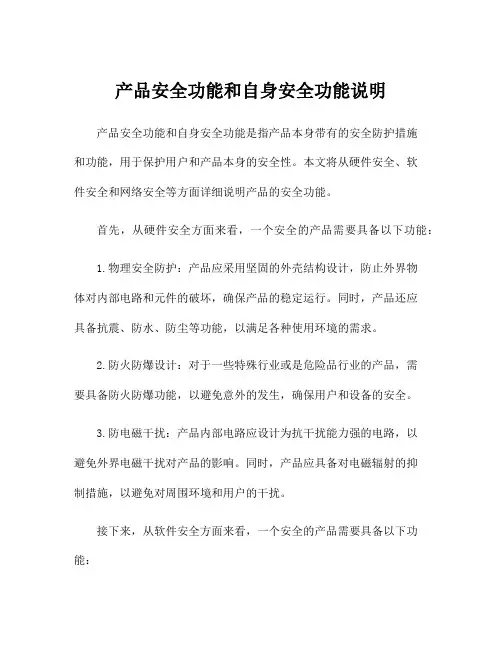

产品安全功能和自身安全功能说明产品安全功能和自身安全功能是指产品本身带有的安全防护措施和功能，用于保护用户和产品本身的安全性。

本文将从硬件安全、软件安全和网络安全等方面详细说明产品的安全功能。

首先，从硬件安全方面来看，一个安全的产品需要具备以下功能：1.物理安全防护：产品应采用坚固的外壳结构设计，防止外界物体对内部电路和元件的破坏，确保产品的稳定运行。

同时，产品还应具备抗震、防水、防尘等功能，以满足各种使用环境的需求。

2.防火防爆设计：对于一些特殊行业或是危险品行业的产品，需要具备防火防爆功能，以避免意外的发生，确保用户和设备的安全。

3.防电磁干扰：产品内部电路应设计为抗干扰能力强的电路，以避免外界电磁干扰对产品的影响。

同时，产品应具备对电磁辐射的抑制措施，以避免对周围环境和用户的干扰。

接下来，从软件安全方面来看，一个安全的产品需要具备以下功能：1.数据加密：产品应具备数据加密功能，保障用户在使用产品时的数据安全性。

可以采用对称加密算法或非对称加密算法等方式，确保数据传输的安全性和完整性。

2.身份认证和权限控制：产品应具备身份认证和权限控制功能，确保只有合法的用户才能使用产品，并且根据用户的权限不同，限制其访问和操作的范围，以防止非法操作和数据泄露。

3.漏洞修复和软件更新：产品应具备自动漏洞修复和软件更新功能，及时修复产品中的安全漏洞，避免被黑客攻击。

同时，产品应定期更新软件，以获得最新的安全性能和功能。

最后，从网络安全方面来看，一个安全的产品需要具备以下功能：1.防止入侵和攻击：产品应具备防火墙和入侵检测系统等功能，可以监控和阻止来自网络的攻击和入侵，保障网络的安全性。

2.数据传输加密：产品应具备安全的数据传输通道，采用SSL/TLS 等加密协议，确保用户在使用产品时的数据传输安全。

3.安全监控和报警：产品应具备安全监控和报警功能，及时监测和发现异常情况，并向用户发送报警信息，以便用户及时采取措施。
