DMP3301通信管理机使用说明书

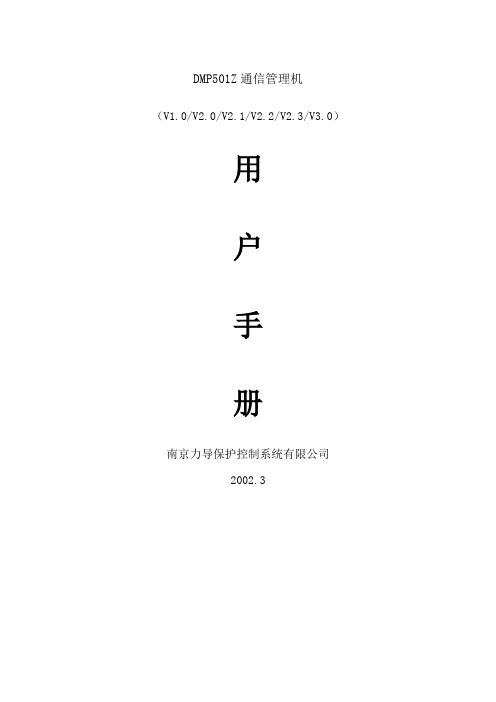

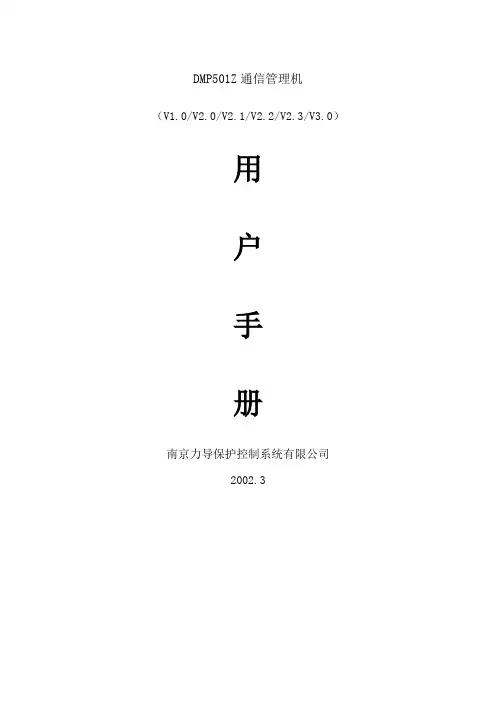

DMP501Z通信管理机（V1.0/V2.0/V2.1/V2.2/V2.3/V3.0）用户手册南京力导保护控制系统有限公司2002.3前言在变电站综合自动化系统中,出于复杂性和重要性的考虑,保护单元节点不会设置太多的通信端口和通信功能.考虑到变电站智能设备的接入和远动规约的实现以及多媒体多协议之间交换数据和信息的需要,一般会设置专门的通信单元节点,该单元在系统通信网络构成方面起主导地位,称之为通信管理机(网关).DMP501Z是完成上述功能的节点机,在该单元上集中了使用不同介质和不同协议的多个通信端口,实现了协议转换和现场设备的互连。

本手册的主要目的是帮助用户和现场服务人员了解DMP501Z通信管理机的硬件组成和软件结构及其主要功能.手册简单列举了DMP501Z的系统菜单,阐述了它与DMP5XX节点之间的网络配置,并对DMP501Z的相关组件作了简要介绍.手册的附录部分列出了DMP501Z特有的远动协议和调试接口.目录前言一、功能概述二、性能指标三、硬件组成3．1．基本配置3.1.1 电源模件3.1.2 开入开出模件3.1.3 液晶显示模件3.1.4 CPU模件3．2．扩展部件四、软件结构4．1．软件层次结构4．2．软件结构4．3．消息机制4．4．程序流程图4.4.1 引导程序（BIO）4.4.2 系统监控程序（SYS）4.4.3 用户进程4．5．系统数据库4.5.1 系统库4.5.2 用户数据库五、系统配置及网络结构5．1．单管理机单网络配置5．2．单管理机双网络配置5．3．多管理机单网络配置5．4．多管理机双网络配置5．5．通信网络的连接六、使用说明6．1．一般术语6．2．键盘布局及按键功能6.2.1 面板布局6.2.2 键盘功能6．3．系统层次菜单6.3.1 一级设置菜单6.3.2 二级设置子菜单6．4．系统工具6.4.1系统自诊断6.4.2.通道测试6.4.3电表地址设置6.4.6 传动试验6.4.7系统组态七、调试说明7．1．通电前检查项目7．2．通电检查7．3．系统联调7．4．运行后注意事项八、常见问题及解决8．1．一般性故障及排除8．2．软件故障九、技术支持及软件升级十、声明十一、外形及安装十二、定货须知附录一系统数据库附录二 CAN总线简介附录三 DMP5.0远动通信规约附录四 SIM1.0调试接口附录五 IAP文件服务器简介附录六客户意见反馈表一．功能概述DMP500Z是以Intel第四代单片微机Intel80296SA为核心构成的新一代通讯管理装置,是变电站综合自动化系统信息管理和流通的中枢。

D M P-3300E系列线路备自投保护说明书精品好文档，推荐学习交流DMP-3300系列线路及备自投保护测控装置技术说明书（AC-G E V2.0）南京磐能电力科技股份有限公司2013年11月目录1 DMP-3311 AC-G E系列线路保护测控装置 (1)1.1 适用范围 (1)1.2 基本功能 (1)1.3 DMP-3311 AC-G E系列线路保护装置功能一览表 (1)1.4 技术参数 (4)1.5 装置的工作原理 (6)1.6 测控功能 (28)1.7 辅助功能 (31)1.8 装置定值整定及端子图 (32)1.9 整定说明 (43)2 DMP-3315 AC-G E分段保护测控装置 (48)2.1 适用范围 (48)2.2 基本功能 (48)2.3 DMP-3315 AC-G E分段保护装置功能一览表 (48)2.4 技术参数 (49)2.5 装置的工作原理 (51)2.6测控功能 (62)2.7 辅助功能 (65)2.8装置定值整定及端子图 (66)2.9 整定说明 (71)3 DMP-3316 AC-G E站用变压器保护测控装置 (75)3.1 适用范围 (75)3.2 基本功能 (75)3.3 DMP-3316 AC-G E站用变压器保护装置功能一览表 (75)3.4 技术参数 (77)3.5装置的工作原理 (78)3.6测控功能 (85)3.7 辅助功能 (88)3.8 装置定值整定及接线原理图、端子图 (89)3.8 整定说明 (92)4 DMP-3331系列电容器保护测控装置 (96)4.1 适用范围 (96)4.2 基本功能 (96)4.3 DMP-3331系列电容器保护装置功能一览表 (96)4.4 技术参数 (98)4.5 装置的工作原理 (100)4.7 辅助功能 (109)4.8 装置定值整定及端子图 (110)4.9 整定说明 (117)5 DMP-3315B AC-G E分段备自投装置 (121)5.1 适用范围 (121)5.2 基本功能 (121)5.3 DMP-3300系列分段备自投装置功能一览表 (121)5.4 技术参数 (123)5.5 装置工作原理 (124)5.6测控功能 (152)5.7 辅助功能 (155)5.8 装置定值整定及接线原理图、端子图 (156)5.9 整定说明 (163)6 DMP-3361 AC-G E备自投装置 (167)6.1 适用范围 (167)6.2 基本功能 (167)6.3 DMP-3300系列备自投装置功能一览表 (167)6.4 技术参数 (169)6.5 装置工作原理 (170)6.6 辅助功能 (195)6.7 装置定值整定及接线原理图、端子图 (196)6.8 整定说明 (200)6.9 使用说明 (204)7调试大纲 (205)7.1调试注意事项 (205)7.2装置通电前检查 (206)7.3绝缘检查 (206)7.4上电检查 (206)7.5采样精度检查 (206)7.6开关量输入检查 (206)7.7继电器接点校验 (207)8调试大纲 (207)8.1调试注意事项 (207)8.2装置通电前检查 (207)8.3绝缘检查 (207)8.4上电检查 (207)8.5采样精度检查 (208)8.6开关量输入检查 (208)8.8定值校验 (208)9 订货须知 (208)1 DMP-3311 AC-G E系列线路保护测控装置1.1 适用范围DMP-3311系列线路保护及测控包括DMP-3311A AC-G E、DMP-3311D AC-G E 等装置，适用于66kV及以下电压等级系统中线路、馈线、分段、旁路的保护测控。

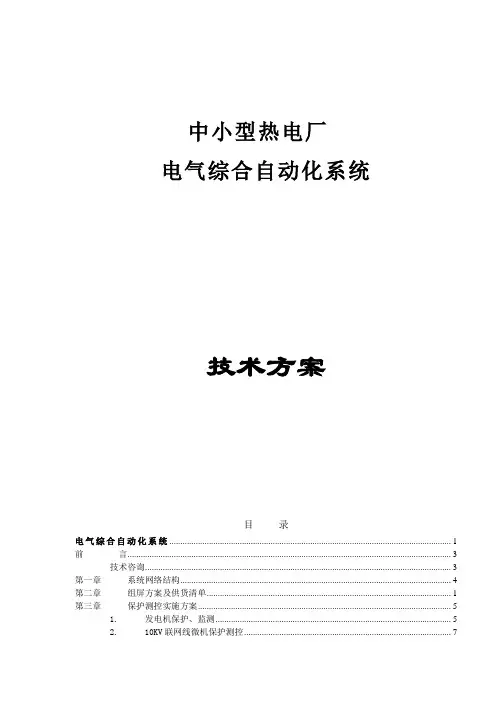

中小型热电厂电气综合自动化系统技术方案目录电气综合自动化系统 (1)前言 (3)技术咨询 (3)第一章系统网络结构 (4)第二章组屏方案及供货清单 (1)第三章保护测控实施方案 (5)1.发电机保护、监测 (5)2.10KV联网线微机保护测控 (7)3.10kV变压器保护测控 (8)4.10KV线路保护测控 (8)5.PT 测控装置 (9)6.备自投装置 (9)7.直流系统 (9)8.自动/手动准同期 (9)9.微机低周低压解列装置 (10)10.故障录波 (10)11.电能表 (10)12.不停电电源屏 (10)13.交流电源屏 (10)14.事故照明切换屏 (11)15.微机消谐装置，小电流选线装置 (11)16.微机五防 (11)17.站内通信 (11)第四章微机当地后台监控系统 (12)附录 (17)前言DMP3300电厂电气微机保护及监控管理系统为我公司开发研制的、应用先进的计算机网络通信和控制技术、集测量、保护、控制、通信、管理于一体并具有国内先进水平的电厂电气自动化产品。

现已在全国多个省市投入运行，运行情况良好，并积累了大量的工程设计、服务经验。

本系统可满足中小型电厂不同类型主接线、各个地区不同配置的要求，得到了广大用户的认可。

技术咨询如果我们有未表达清楚的内容，或者您需要了解其它的技术问题，欢迎来函来电垂询，同时竭诚欢迎您莅临本公司参观指导。

工程咨询：联系人：传真：电子邮件地址：互连网址第一章系统网络结构本系统网络结构遵循以下原则和标准：1.分层分布式设计2.可扩展性及开放性设计3.丰富的通信规约库方便与各种智能设备的互连具体内容叙述请详见附录“系统的组成及特点”部分。

第二章组屏方案及供货清单1)工程规模：本工程安装2x15MW汽轮发电机组，发电机额定电压为10.5KV，额定电流为103A。

发电机以10KV电压接入电厂10KV母线。

电厂10KV母线采用单母线接线，电厂以10KV电压向公司和厂用电供电，并以一回10KV出线至35KV变电站与系统并网。

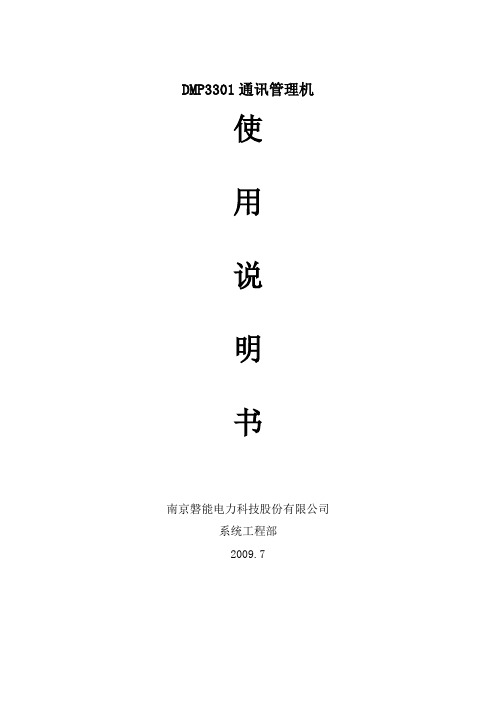

DMP3301通讯管理机使用说明书南京磐能电力科技股份有限公司系统工程部2009.7目录前言 ........................................................................................................................... - 2 -一、系统介绍与安装 ................................................................................................................. - 3 -1 系统硬件配置 ..................................................... - 3 -2 系统运行环境 ..................................................... -3 -3 系统安装方法 ..................................................... - 3 -4 系统路径分类 ..................................................... - 4 -5 系统首次启动 ..................................................... - 4 -二、系统使用说明 ..................................................................................................................... - 5 -1 文件............................................................. - 5 -1.1 规约配置............................................................................................................... - 5 -1.2 系统配置........................................................................................................... - 11 -1.3 启动连接........................................................................................................... - 12 -1.4 停止连接........................................................................................................... - 12 -1.5 密码管理........................................................................................................... - 12 -1.6 退出................................................................................................................... - 12 -2 FTP工具........................................................ - 12 -2.1 上传文件........................................................................................................... - 12 -2.2 下载文件........................................................................................................... - 12 -2.3 FTP工具........................................................................................................... - 12 -3 数据检索....................................................... - 12 -3.1 遥测数据........................................................................................................... - 12 -3.2 遥信数据........................................................................................................... - 13 -3.3 遥脉数据........................................................................................................... - 13 -3.4 遥信变位........................................................................................................... - 13 -3.5 事件顺序........................................................................................................... - 13 -3.6 系统事件........................................................................................................... - 13 -4 通讯监视....................................................... - 13 -4.1 报文显示........................................................................................................... - 13 -4.2 原码显示.............................................................................................................. - 14 -4.3 装置状态.............................................................................................................. - 14 -5 其它工具....................................................... - 14 -5.1 装置类型表......................................................................................................... - 14 -5.2 规约类型............................................................................................................. - 16 -5.3 定值管理............................................................................................................. - 16 -6 窗口............................................................ - 16 -三、DMP3301通信管理机接线说明...................................................................................... - 17 -1 DMP3301A接线说明................................................ - 17 -2 DMP3301B接线说明................................................ - 20 -前言在变电站综合自动化系统中,出于复杂性和重要性的考虑，保护单元节点不会设置太多的通信端口和通信功能。

d m p3300系列变压器保护测控装置说明书精品好文档，推荐学习交流DMP3300系列微机变压器保护测控装置技术说明书（V2.02）南京磐能电力科技股份有限公司2014年3月目录1 概述 (1)1.1 环境条件 (1)1.2 额定参数 (1)1.3 技术性能 (2)1.4 测量误差 (3)1.5 过载能力 (3)1.6 绝缘性能 (3)1.7 电磁兼容性能 (3)1.8 机械性能 (4)1.9装置结构 (5)1.10 用户安装调试说明 (8)1.11 使用说明 (11)1.12装置尺寸和安装开孔图 (16)1.13 产品功能简介 (16)1.14 订货须知 (19)2 DMP-332X变压器差动保护测控装置 (19)2.1 装置的基本配置 (19)2.2 保护逻辑原理 (21)2.3 定值清单及整定说明 (24)2.4装置背面端子图，原理接线图及背面端子说明 (29)3 DMP-332X-OL变压器差动保护测控装置 (39)3.1 装置的基本配置 (39)3.2 保护逻辑原理 (40)3.3 定值清单及整定说明 (44)3.4装置背面端子图，原理接线图及背面端子说明 (51)4 DMP-3323变压器后备保护测控装置 (60)4.2 保护逻辑原理 (61)4.3 定值清单及整定说明 (71)4.4装置背面端子图，原理接线图及背面端子说明 (75)5 DMP-3324变压器后备保护测控装置 (80)5.1 装置的基本配置 (80)5.2 保护逻辑原理 (81)5.3 定值清单及整定说明 (91)5.4装置背面端子图，原理接线图及背面端子说明 (96)6 DMP-3325变压器后备保护测控装置 (101)6.1 装置的基本配置 (101)6.2 保护逻辑原理 (102)6.3 定值清单及整定说明 (110)6.4装置背面端子图，原理接线图及背面端子说明 (114)1 概述 (121)1.1 适用范围 (121)1.2 基本配置 (121)2 技术参数 (122)2.1 额定参数 (122)3装置的工作原理 (122)3.1 DMP3303-1断路器操作模件 (122)3.2 DMP3303-C非电量保护接点重动模件 (123)4装置接线原理图、端子图 (123)4.1 装置的安装开孔图 (123)5调试大纲 (128)5.1调试注意事项 (128)5.2装置通电前检查 (128)5.4继电器接点校验 (128)5.5跳合闸电流保持试验 (129)6订货须知 (129)1 概述DMP-3300系列微机保护测控装置是南京磐能电力科技股份有限公司总结了在电力行业多年研制开发经验和工程技术积累，通过采用最新软硬件技术，推出的成熟产品。

注意事项
确保输入的用户名和密码正确，避免因登录失败而影响后续操作。
通讯录管理
总结词
通讯录管理是通讯管理机的重要功能之一，方便用户管理 和维护联系人信息。
详细描述
通讯录管理包括添加联系人、编辑联系人信息、删除联系人以及 查找联系人等功能。用户可以根据需要灵活使用这些功能，以便
更好地管理和维护联系人信息。
确连接到网络。
02
详细描述
检查网络连接是否正常，包括网 线、路由器、交换机等网络设备
。
04
详细描述
遇到网络故障时，可尝试检查网 络设置、重启网络设备等措施， 以恢复网络连接的正常运行。
05
设备维护与保养
日常维护
每日检查设备运行
状态
检查通讯管理机是否正常工作， 包括显示屏、按键、连接线等部 件是否正常。
培训材料通讯管理机 的使用说明
目录
• 设备简介 • 设备安装与连接 • 通讯管理机的使用方法 • 常见问题与解决方案 • 设备维护与保养
01
设备简介
设备概述
01
通讯管理机是一种用于管理通讯 设备的设备，它可以管理各种不 同类型的通讯设备，如交换机、 路由器、服务器等。
02
通讯管理机的主要功能是提供统 一的界面，方便用户对通讯设备 进行配置、监控和管理。
保持设备清洁
定期清洁设备外壳表面，确保无 灰尘、污垢等影响设备散热和外 观的杂物。
记录设备运行日志
详细记录设备的运行状态、故障 排除情况等信息，以便及时发现 和解决问题。
定期保养
定期更新软件
根据设备制造商的推荐，定期更新通讯管理 机的操作系统、驱动程序等软件，以确保设 备正常运行和安全性。
检查硬件连接

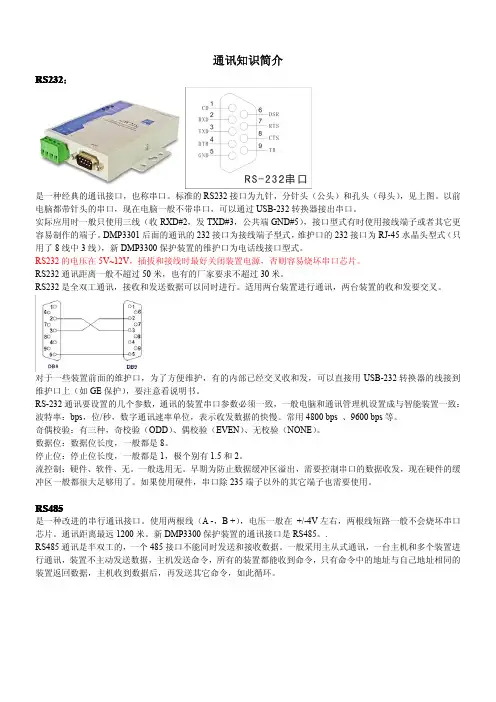

通讯知识简介RS232：是一种经典的通讯接口，也称串口。

标准的RS232接口为九针，分针头（公头）和孔头（母头），见上图。

以前电脑都带针头的串口，现在电脑一般不带串口，可以通过USB-232转换器接出串口。

实际应用时一般只使用三线（收RXD#2，发TXD#3，公共端GND#5），接口型式有时使用接线端子或者其它更容易制作的端子。

DMP3301后面的通讯的232接口为接线端子型式，维护口的232接口为RJ-45水晶头型式（只用了8线中3线），新DMP3300保护装置的维护口为电话线接口型式。

RS232的电压在5V~12V，插拔和接线时最好关闭装置电源，否则容易烧坏串口芯片。

RS232通讯距离一般不超过50米，也有的厂家要求不超过30米。

RS232是全双工通讯，接收和发送数据可以同时进行。

适用两台装置进行通讯，两台装置的收和发要交叉。

对于一些装置前面的维护口，为了方便维护，有的内部已经交叉收和发，可以直接用USB-232转换器的线接到维护口上（如GE保护），要注意看说明书。

RS-232通讯要设置的几个参数，通讯的装置串口参数必须一致，一般电脑和通讯管理机设置成与智能装置一致：波特率：bps，位/秒，数字通讯速率单位，表示收发数据的快慢。

常用4800bps、9600bps等。

奇偶校验：有三种，奇校验（ODD）、偶校验（EVEN）、无校验（NONE）。

数据位：数据位长度，一般都是8。

停止位：停止位长度，一般都是1，极个别有1.5和2。

流控制：硬件、软件、无。

一般选用无。

早期为防止数据缓冲区溢出，需要控制串口的数据收发，现在硬件的缓冲区一般都很大足够用了。

如果使用硬件，串口除235端子以外的其它端子也需要使用。

RS485是一种改进的串行通讯接口。

使用两根线（A-，B+），电压一般在+/-4V左右，两根线短路一般不会烧坏串口芯片。

通讯距离最远1200米。

新DMP3300保护装置的通讯接口是RS485。

.RS485通讯是半双工的，一个485接口不能同时发送和接收数据。

CAN卡YY原始数据
列出CAN设备YY原码
在维护栏中→鼠标右键点击[GSPS800_CAN_ZZSCADA]→[CAN卡YY原始数据],这里YY指遥测、遥信、遥脉中的任何一种
CAN设备YY
某一CAN设备YY的列表
在维护栏中→双击某一CAN设备下的YY分支，这里YY指YC、YX、YM中的任何一种。
报警记录
1
该CPU卡 集成显卡、集成网卡
CPU
赛扬Ⅲ 1G 图拉丁(带风扇)
1
内存
SDRAM 256MB(单条)
1
硬盘
40G(5400转)
1
光驱
普通CD-ROM
1
多串口卡
MOXA(摩莎)
CP-118U（带1→8转换头）
或
CP-134（带1→4转换头）
1～2
根据工程需要配置1～2块
CAN卡
CAN卡（PCI/ISA接口）
1～2
根据工程需要配置1～2块,ISA接口CAN卡要求总线缓冲器U8、U9、U10配置型号为SN74AHC245N的芯片,不能配置型号为SN74HC245N或SN74AHCT245N的芯片;如果通过音响板+喇叭方式报警需要配置带两个音响驱动继电器的CAN卡
键盘+鼠标(选配)
不限
?
一般工程不配置,如果是没有监控后台只有通信机的工程,必须配置.
内存: 256MB及以上
硬盘可用空间: 100MB及以上
操作系统: Windows 2000 Pro/Server,Windows XP Home/Pro(推荐①),Windows 2003
注①: Windows XP Pro版具有远程桌面功能,可以通过监控后台计算机对通信机进行远程维护,从而通信机可以不必配置显示器和键盘鼠标.

dmp3300系列变压器保护测控装置说明书..DMP3300系列微机变压器保护测控装置技术说明书（V2.02）南京磐能电力科技股份有限公司 2014年3月目录1 概述 (1)1.1 环境条件 (1)1.2 额定参数 (1)1.3 技术性能 (2)1.4 测量误差 (3)1.5 过载能力 (3)1.6 绝缘性能 (3)1.7 电磁兼容性能 (3)1.8 机械性能 (5)1.9装置结构 (5)1.10 用户安装调试说明 (8)1.11 使用说明 (11)1.12装置尺寸和安装开孔图 (16)1.13 产品功能简介 (17)1.14 订货须知 (20)2 DMP-332X变压器差动保护测控装置 (20)2.1 装置的基本配置 (20)2.2 保护逻辑原理 (21)2.3 定值清单及整定说明 (25)2.4装置背面端子图，原理接线图及背面端子说明 (31)3 DMP-332X-OL变压器差动保护测控装置 (41)3.1 装置的基本配置 (41)3.2 保护逻辑原理 (42)3.3 定值清单及整定说明 (46)3.4装置背面端子图，原理接线图及背面端子说明 (55).4 DMP-3323变压器后备保护测控装置 (65)4.1 装置的基本配置 (65)4.2 保护逻辑原理 (66)4.3 定值清单及整定说明 (76)4.4装置背面端子图，原理接线图及背面端子说明 (81)5 DMP-3324变压器后备保护测控装置 (87)5.1 装置的基本配置 (87)5.2 保护逻辑原理 (88)5.3 定值清单及整定说明 (99)5.4装置背面端子图，原理接线图及背面端子说明 (106)6 DMP-3325变压器后备保护测控装置 (111)6.1 装置的基本配置 (111)6.2 保护逻辑原理 (112)6.3 定值清单及整定说明 (121)6.4装置背面端子图，原理接线图及背面端子说明 (126)7 DMP3300系列断路器操作装置 (126)1 概述 (121)1.1 适用范围 (121)1.2 基本配置 (121)2 技术参数 (122)2.1 额定参数 (122)3装置的工作原理 (123)3.1 DMP3303-1断路器操作模件 (123)3.2 DMP3303-C非电量保护接点重动模件 (123)4装置接线原理图、端子图 (123)4.1 装置的安装开孔图 (123).5调试大纲 (129)5.1调试注意事项 (129)5.2装置通电前检查 (129)5.3绝缘检查 (129)5.4继电器接点校验 (129)5.5跳合闸电流保持试验 (130)6订货须知 (130).1 概述DMP-3300系列微机保护测控装置是南京磐能电力科技股份有限公司总结了在电力行业多年研制开发经验和工程技术积累，通过采用最新软硬件技术，推出的成熟产品。

12)线路PT断线
14)失压保护
1)遥测：Iam、Ibm、Icm、P、Q、cos、Uab、Ubc、Ua、Ub、Uc、3U0、Ul、Fre(母线), Fre(线路)
2)遥信：事故总信号、一个断路器位置（双位置遥信），五个开关遥信，检修状态、闭锁重合闸、检同期投入、检同期启动
3)积分电度：正向有功电度、正向无功电度、反向有功电度、反向无功电度
1.3 DMP3300系列线路保护装置功能一览表
装置型号
（适应范围）
保护功能
测控功能
辅助功能
DMP3311
（适用于35kV及以下不接地系统进线及馈线保护）
1)三相式三段电流保护（速断、限时电流速断、过流），（低压闭锁、方向保护）
2)后加速保护（带低压闭锁、方向），（手合或重合启动后加速）
3)三相二次重合闸（检无压）
1.2 基本配置
1）保护及自动化功能
a)分相光纤纵差保护
b)定时限电流保护（速断、限时电流速断、过流），（低压闭锁、方向保护）
c)三相二次重合闸(不对应启动、保护启动、检无压、重合次数可整定)
d)手合加速保护、重合闸后加速保护（低压闭锁、方向保护）
e)充电保护
f)零序方向保护
g)三段定时限零序过流保护
3)开关量分辨率不大于1ms
4)频率测量精度不大于±0.01Hz
3装置的工作原理
3.1 分相光纤差动保护
光纤电流差动保护为相电流差动。主要保护区内的相间故障和小电阻接地系统单相金属性接地故障。
采用三折线、分相式比率差动原理，A、B、C任一相保护动作即跳闸，以下判据均以一相为例。当公式（1）、（2）、（3）任一成立时比率差动元件保护动作。
c)8套定值，保护定值、区号的远方查看、修改功能；

4 定值清单及说明........................................................................ 32
4.1 DPR331L数字式线路保护装置定值...................................................... 32
7 使用说明.............................................................................. 63
7.1 按键功能介绍....................................................................... 63 7.2 面板布置说明....................................................................... 63 7.3 命令菜单使用说明................................................................... 64
电压切换回路
√
√
√
─
注：√：表示具有本项功能；─ ：表示无此项功能。 DPR331L、DPR332L 数字式线路保护装置适用于大电流接地系统的配电线路。 DPR333L 数字式线路保护装置适用于小电流接地系统的配电线路。 DPR321L 数字式线路保护装置适用于选择性要求高的重要联络线路、重要负荷线路。
6 背板端子图............................................................................ 52

D M P501Z通信管理机（）用户手册南京力导保护控制系统有限公司前言在变电站综合自动化系统中,出于复杂性和重要性的考虑,保护单元节点不会设置太多的通信端口和通信功能.考虑到变电站智能设备的接入和远动规约的实现以及多媒体多协议之间交换数据和信息的需要,一般会设置专门的通信单元节点,该单元在系统通信网络构成方面起主导地位,称之为通信管理机(网关).DMP501Z是完成上述功能的节点机,在该单元上集中了使用不同介质和不同协议的多个通信端口,实现了协议转换和现场设备的互连。

本手册的主要目的是帮助用户和现场服务人员了解DMP501Z通信管理机的硬件组成和软件结构及其主要功能.手册简单列举了DMP501Z的系统菜单,阐述了它与DMP5XX节点之间的网络配置,并对DMP501Z的相关组件作了简要介绍.手册的附录部分列出了DMP501Z特有的远动协议和调试接口.目录前言一、功能概述二、性能指标三、硬件组成3．1．基本配置电源模件开入开出模件液晶显示模件CPU模件3．2．扩展部件四、软件结构4．1．软件层次结构4．2．软件结构4．3．消息机制4．4．程序流程图引导程序（BIO）系统监控程序（SYS）用户进程4．5．系统数据库系统库用户数据库五、系统配置及网络结构5．1．单管理机单网络配置5．2．单管理机双网络配置5．3．多管理机单网络配置5．4．多管理机双网络配置5．5．通信网络的连接六、使用说明6．1．一般术语6．2．键盘布局及按键功能面板布局键盘功能6．3．系统层次菜单一级设置菜单二级设置子菜单6．4．系统工具系统自诊断通道测试电表地址设置传动试验系统组态七、调试说明7．1．通电前检查项目7．2．通电检查7．3．系统联调7．4．运行后注意事项八、常见问题及解决8．1．一般性故障及排除8．2．软件故障九、技术支持及软件升级十、声明十一、外形及安装十二、定货须知附录一系统数据库附录二 CAN总线简介附录三远动通信规约附录四调试接口附录五 IAP文件服务器简介附录六客户意见反馈表一．功能概述DMP500Z是以Intel第四代单片微机Intel80296SA为核心构成的新一代通讯管理装置,是变电站综合自动化系统信息管理和流通的中枢。

文件编号：版本号： A发放编号：持册人：长沙华能自动化控制有限公司目录1. 系统概述 (3)1.1. 主要特点 (3)2. 系统功能 (4)2.1. 数据采集和处理 (4)2.2. 微机保护 (4)2.3. 越限报警 (4)2.4. 事件顺序记录 (4)2.5. 电度量的累计（可分脉冲式和积分式） (4)2.6. 控制操作 (4)2.7. 自动电压无功调节 (4)2.8. 主变压器冷却控制 (4)2.9. 人机接口 (4)2.10. 事件报警 (5)2.11. 技术统计与制表打印 (5)2.12. 与调度通信、对时 (5)2.13. 系统自诊断 (5)3. 系统结构与配置 (5)3.1. 系统结构 (5)3.2. DMP300型系统结构框图 (6)3.3. 硬件配置 (6)3.4. 单元机箱正面薄膜面板 (7)3.4.1. 薄膜面板示意图如图3.4 (7)3.4.2. 薄膜面板说明 (7)4. DMP300型系统单元 (8)5. 调试大纲 (8)5.1. 调试前的准备工作 (8)5.2. 操作步骤及菜单使用说明 (9)5.2.1. 薄膜按键使用说明： (9)5.2.2. 具体操作步骤如下（以线路保护单元）：.. 错误!未定义书签。

5.2.3. 编程操作： (9)5.3. 直流电源及操作测试 (9)5.4. 定值校验 (10)5.5. 单元箱调试共性 (10)5.5.1. 基本功能检测 (10)5.5.2. 保护、测量精度检测 (11)5.5.3. 控制、通信等功能检测 (11)5.6. 各个单元箱功能的具体调试详见其说明内容中。

(11)5.7. 调试后注意事项 (11)6. 定货须知 (11)DMP300 型电站微机综合自动化系统是我公司在总结我国微机电站运行经验的基础上，根据国内外对电力运行新的发展趋势提出的更高要求，不断进行技术更新，以提高电网的安全经济运行为宗旨，以实现无人值守为目的，向全新智能化迈进而设计的分布式保护、控制、测量和通信单元一体化系统。

▼时钟
■开关量
■口令设置
▼系统设置
■通信设置
■电度设置
■打印设置
▼通信配置
■通信试验
■遥控试验 P=000
▼屏保设置 OFF
■打印操作
■事件记录
■信号复归
■系统复归
系统一级设置子菜单
❖保护单元投退：DMP5xx保护/测控节点机的通信功能投退，该项有子菜单，按 “确认”键进入单元投退子菜单。
❖CAN复位次数：CAN通信网络复位次数，基本反映通信网络状况。 ❖时钟：当前系统日期和时间，该项有子菜单，按“确认”键进入时钟设置菜单。 ❖开关量：反映当前开关量状态，该项有子菜单，按“确认”键进入开关量查询子菜单。 ❖口令设置：设置系统口令，该项有子菜单，按“确认”键进入口令设置子菜单。 ❖系统设置：系统基本参数设置，该项有子菜单，按“确认”键进入系统设置子菜单。 ❖通信设置：通信端口属性设置，该项有子菜单，按“确认”键进入端口属性设置子菜单。 ❖电度设置：电度单元投退子菜单，该项有子菜单，按“确认”键进入单元投退子菜单。
“确认”键进入单元投退子菜单。
严禁随意更改有关口令设置
步骤1：检查开入开出组件板是否插紧
距离10km/5kbps,100个节点,CRC校验,具有较强的 背板模件、液晶显示模件，可扩展通信部件、通道测试模件。
通信网络出错: 在CAN通信网络中,CAN控制器接收不到节点的ACK信号,通常网络 CAN复位次数：CAN通信网络复位次数，基本反映通信网络状况。
打印输出
CPU
数据分析 程序下载 存储控制 液晶显示
数据 远方 分析
数据 远方 下载
MODEM模 块
监控 计算机
软件结构
DMP501Z通信管理机的软件采用了事件驱动模型,各个应用程序进程之间通过

目录1．概述PowerSA-C104t通信管理机是为满足工业自动化需求所设计，具有体积小、低耗电、无风扇、宽温运行、高抗干扰性等特性，是一款真正的工业级产品。

该设备广泛应用于电力系统、石油、化工、水处理、工厂自动化、交通等工业控制领域。

PowerSA-C104t通信管理机应用于采集智能设备分散、监视采集数据量少的小型规模的监控系统中，可实现实时数据的综合处理功能、通信管理、数据网关、数据转发、规约转换、前置处理等各种角色等功能，可以作为功能子站、间隔层，通过层层级联实现数据的分类别、分方向传送。

主要特点采用嵌入式实时操作系统Linux为平台；采用高性能高可靠性嵌入式低功耗硬件平台，使产品的稳定性和宽温运行得到可靠保证；高品质的工业级元件，高水准的电气设计，高密度集成的电路结构，使装置拥有优异的电气隔离和电磁屏蔽表现，极大提高了装置的抗干扰性能与可靠性保障；与智能采集装置、继电保护具有相同等级的EMC；内置丰富规约库IEC 870-5-101、102、103、104， CDT、MODBUS SPABUS SC1801 COURIER DL645 及国内外各主要电力厂家各设备通讯规约，根据现场需求进行特殊规约的开发；单个串口通过RS485总线方式连接多台IED设备；装置的工作电源输入电压为交直流85~264V，可广泛适用于各种供电环境;宽温运行：运行温度-25℃~70℃导轨安装方式，造型美观，组屏方便；主要功能1)PowerSA-C104t通信处理机的可满足不同的应用功能；可以为不同的后台SCADA系统、电力保护装置、各种智能设备、不同的管理系统等提供包含以太网、标准RS232、标准RS485等不同通信接口的综合数据通信处理功能，2)具有USB接口，可直接连接打印机，实时打印相关报警信息等，可作为实时报警打印服务处理中心，弥补了国外保护不具备打印的功能。

（该功能仅PowerSA-C104tp具有）3)实现通信管理、数据网关、数据转发、规约转换、前置处理等各种角色；可以按需组合成分布网络、分层级联灵活通信处理方案。

●CPU：PowerQUICC E300C3内核 工作频率：
333MHz， L1 缓存 I/D 16K/16K, 具备 浮点处理器，运算能力： 700MIPS 转发规约：
×网络
●支持 110~220 交直流输入
√ IEC870-5-102、 IEC870-5-103、 CDT、
●无风扇，无硬盘设计
DISA、 ModBus 、 DL645、各种直流屏
●立即可用的 2.6.13 Linux 操作平台
和小电流接地等采集规约
●以插件形式自由加载规约
DMP3301C (2U)
会设置太多的通信端口和通信功能。 考虑到变电站智能设备的接入和远动规约的
实现以及多媒体多协议之间交换数据和信息的需要， 一般会设置专门的通信单元
节点，该单元在系统通信网络构成方面起主导地位，称之为通讯管理机
(亦作远
动通讯主机 )。通讯管理机用于实现对整个变电站自动化系统现场的信息收集，
并集中送往当地后台监控或远方调度主站， 同时将后台监控或调度主站的命令传
二、下载内核和根文件系统 . ...................................
1. DMP3301A的内核和根文件系统下载 . .......................... 2. DMP3301C-Ⅱ的内核和根文件系统下载 ........................
三、程序拷贝 .......................................
四、 GDI_C配置软件的使用 ............................
1. 软件简介 .................................................. 2. 系统配置 ................................................. 3. 添加插件规约 ............................................. 4. 添加装置类型表 ........................................... 5. 规约配置 .................................................

4）遥控：遥跳、遥合
1）自带操作回路
2）故障录波
3）GPS对时
4）控母断线检测
5）弹簧未储能检测
6）非电量信号和跳闸
7）4-20mA直流电流输出功能
8）打印功能
DMP3316D
（适用于35kV及以下系统电抗器,满足两侧差动的要求）
1)三相式三段电流保护（速断、限时电流速断、过流），（低压闭锁、方向保护）
3)三相二次重合闸（检无压）
4)低频减载
5)低压减载
6)三段零序过流保护
7)零序功率方向告警
8)过负荷告警和跳闸
9)失压保护
10)母线、线路PT断线告警
11)CT断线告警（测量、保护）
12)母线绝缘监视告警
1)遥测：Iam、Ibm、Icm、P、Q、Uab、Ubc、Ua、Ub、Uc、cos
2)遥信：事故总信号、一个断路器位置（双位置遥信），七个开关遥信，检修状态、闭锁重合闸
4)控母断线检测
5)弹簧未储能检测
6)4-20mA直流电流输出功能
7)打印功能
DMP3316
（适用于35kV及以下不接地系统线路及变压器组保护）
1）三相式三段电流保护（速断、限时电流速断、过流），（低压闭锁、方向保护）
2）后加速保护（带低压闭锁、方向），（手合或重合启动后加速）
3）反时限过流保护
4）三相二次重合闸（检无压）
1.2
1）保护及自动化功能
a)分相光纤纵差保护
b)定时限电流保护（速断、限时电流速断、过流），（低压闭锁、方向保护）
c)三相二次重合闸(不对应启动、保护启动、检无压、重合次数可整定)
d)手合后加速保护、重合闸后加速保护（低压闭锁、方向保护）
e)差动保护
