Model L8 Flotect ®Liquid Level Switch features a leak proof body and float constructed from tough, durable polyphenylene sul-fide (PPS) which has excellent chemical resistance. Because the liq-uid level snap switch is magnetically actuated, there is no direct mechanical linkage to leak or fail, assuring longer life and decreased maintenance costs. This inexpensive unit is ideal for liquid level alarm, indication or control. Installation is quick and easy — simply install in a horizontal position with the index arrow pointing down. The L8 Flotect ® Liquid Level Control is UL recognized as an indus-trial motor controller per UL standard 508, suitable for mounting in a protected environment. This lightweight switch can be used in nu-merous chemical process, industrial systems and similar applica-tions where process conditions are compatible with polyphenylene sulfide, ceramic 8 and 316 stainless steel. This liquid level switch provides accurate setpoint control of liquids with specific gravities as low as 0.6. This compact and reliable control is designed to han-dle temperatures up to 212°F (100°C) and pressures to 150 psig (10 bar).®SPECIFICATIONSService:Compatible liquids.Wetted Materials:Float and Body: Polyphenylene Sulfide (PPS).Pin and Spring: 316 SS or Inconel ® alloy.Magnet: Ceramic 8.Temperature Limit:212°F (100°C).Pressure Limit:150 psig (10.34 bar).Enclosure Rating:General purpose. WP option is weatherproof.Switch Type:SPDT snap switch. MV option is a SPDT gold con-tact snap switch.Electrical Rating:5A @ 125/250 VAC, 5A resistive, 3A inductive @ 30 VDC. MV option: 1A @ 125 VAC, 1A resistive, 0.5A inductive @ 30 VDC.Electrical Connections:18 AWG, 18˝ (460 mm) long.Conduit Connection:1/2˝ male NPT.Process Connection:1˝ male NPT.Mounting Orientation:Horizontal with index arrow pointing down.Weight:5 oz (0.142 kg).Agency Approvals:CE, UL 508 for US and Canada.Specific Gravity:0.6 minimum.Model L81/2 FEMALE NPT Model L8-WPMODELL8Level SwitchOPTIONS-MV, Gold Plated Contacts,for dry circuits. Rated 1A @ 125VAC;1Aresistive,********************************-INC, Inconel ®Option. Inconel ®alloy replaces standard 316 SS wetted parts. Wetted parts are Inconel ® alloy, ceramic 8, and Polyphenylene Sulfide. Example: L8-INC-WP , Weatherproof Enclosure. Optional housing is phenylpo-lioxide and provides weatherproof protection for electrical wiring.Example: L8-WPINSTALLATION1.The Model L8 Level Switch is designed for use in clean, com-patible process media free from scale, debris and other for-eign material which could collect on the float and impede itsmovement. Build up from such materials will prevent properoperation. See wetted materials list in the specifications toassure compatibility with process liquids.2.Unpack switch and remove any packing material from theswitch and float. Due to variations in fittings and amount ofthread engagement, float must be checked for proper oper-ation during installation.e pipe thread sealant tape or pipe thread sealant to sealthe 1˝ NPT mounting connection. Avoid excess sealantwhich could interfere with float movement. Do not exceed 50ft/lb (40n/m) torque on the switch housing. Damage canresult.4.Install switch in a horizontal position with index arrow point-ing down.5.Wire in accordance with local electrical codes. Lead wirecolor codes are as follows. Black - Common, Red - NormallyClosed, Blue - Normally Open. Normal is the contact condi-tion when liquid level is below the actuation point. Closedcontacts open and open contacts close when liquid level liftsthe float to the actuation point.6.Switch electrical components must be protected from mois-ture at all times. If necessary, install a lightweight, waterproofjunction box over the 1/2˝ NPT threaded stem. Do not placemechanical loading on the switch housing. Permanent dam-age can occur. Use flexible Romex sheathing or equivalent.Inconel®is a registered trademark of Huntington Alloys Corporation.MAINTENANCEThe Model L8 Liquid Level Switch is not field serviceable andshould be returned if repair is needed (field repair should not beattempted and may void warranty). Be sure to include a briefdescription of the problem plus any relevant application notes.Contact customer service to receive a return goods authorizationnumber before shipping.©Copyright 2010 Dwyer Instruments, Inc.Printed in U.S.A. 2/10FR# 82-440881-00 Rev. 3。
立林L8-5000系统楼宇对讲系统使用手册1、单元主机介绍2、L8系统施工中的网线RJ45头制作方法双绞线分为非屏蔽双绞线（UTP ）和屏蔽双绞线（STP ）两类，在电磁场干扰比较严重的场所，建议用屏蔽双绞线（STP ）。
网线两端水晶头做法相同，都是TIA/EIA-568B 标准。
3、主机编程设置（1）进入/退出编程操作（2）菜单选项说明当主机进入编程态后，连续按“*”键，显示屏上依次出现####、1n1t、####、####、bt=3/4、bd=n/C、rd-A/rdUA、Sg-1/---、bg-A/bgUA、dF-A/dFUA、Lt##、LF-1/2/3/4/23/34/12、t###、### - 、####、C###、d###、n###、U###、SC-A/SCUA、EALL等共21个选项，具体含义如下：4、L8-5000系统编号操作（1）编号操作编号的方式有两种，一种是通过分机来设置（详见分机软开关操作部分）。
另外一种是通过主机编号，方式如下：①主机进入编程态后输入需要发送的分机号码（如0101）②分机按住报警键和开锁键③按下主机保安键，编号成功分机会发出他长“嘟”提示音，主机会发出“嘟、嘟”提示音表明编号成功。
（2）主机删号（删除用户卡）主机进入编程态后，按（4位分机号4位分机号用户密码000＊）可删除主机上存储的对应分机的相关信息。
删除该分机号后，主机依然可以呼叫该分机，但是原来注册过的对应该分机号的卡将失效，同时也不能进行密码开锁。
5、主机密码操作（1）密码类别①用户密码：用于密码开锁和对防区撤防操作，适用小区用户。
用户密码可设1-6数字，初始密码为1234。
用户密码忘记则主机进入编程态重新设置。
②系统密码：用于主机进编程操作，系统密码可设1-6数字，初始密码为1234。
用户密码忘记则主机进入编程态重新设置。
（2）更改用户密码：4位分机号用户旧密码用户新密码（3）更改系统密码：＊90＊系统旧密码系统新密码6、主机感应卡操作（1）卡的类别①功能卡：在待机状态下，刷卡直接进入编程态，适用于系统维护人员。

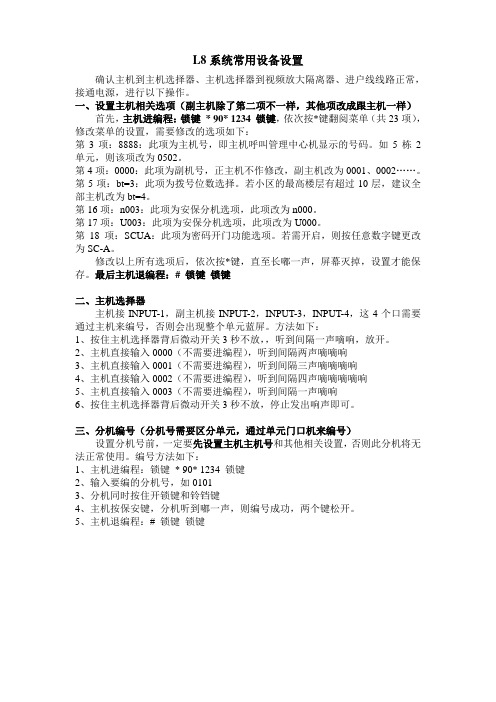

L8系统常用设备设置确认主机到主机选择器、主机选择器到视频放大隔离器、进户线线路正常，接通电源，进行以下操作。
一、设置主机相关选项（副主机除了第二项不一样，其他项改成跟主机一样）首先，主机进编程：锁键* 90* 1234 锁键，依次按*键翻阅菜单（共23项），修改菜单的设置，需要修改的选项如下：第3项：8888：此项为主机号，即主机呼叫管理中心机显示的号码。
如5栋2单元，则该项改为0502。
第4项：0000：此项为副机号，正主机不作修改，副主机改为0001、0002……。
第5项：bt=3：此项为拨号位数选择。
若小区的最高楼层有超过10层，建议全部主机改为bt=4。
第16项：n003：此项为安保分机选项，此项改为n000。
第17项：U003：此项为安保分机选项，此项改为U000。
第18项：SCUA：此项为密码开门功能选项。
若需开启，则按任意数字键更改为SC-A。
修改以上所有选项后，依次按*键，直至长嘟一声，屏幕灭掉，设置才能保存。
最后主机退编程：# 锁键锁键二、主机选择器主机接INPUT-1，副主机接INPUT-2，INPUT-3，INPUT-4，这4个口需要通过主机来编号，否则会出现整个单元蓝屏。
方法如下：1、按住主机选择器背后微动开关3秒不放，，听到间隔一声嘀响，放开。
2、主机直接输入0000（不需要进编程），听到间隔两声嘀嘀响3、主机直接输入0001（不需要进编程），听到间隔三声嘀嘀嘀响4、主机直接输入0002（不需要进编程），听到间隔四声嘀嘀嘀嘀响5、主机直接输入0003（不需要进编程），听到间隔一声嘀响6、按住主机选择器背后微动开关3秒不放，停止发出响声即可。
三、分机编号（分机号需要区分单元，通过单元门口机来编号）设置分机号前，一定要先设置主机主机号和其他相关设置，否则此分机将无法正常使用。
编号方法如下：1、主机进编程：锁键* 90* 1234 锁键2、输入要编的分机号，如01013、分机同时按住开锁键和铃铛键4、主机按保安键，分机听到嘟一声，则编号成功，两个键松开。
TongLINKQ81系统管理手册_配置管理标题：TongLINKQ81系统管理手册 -配置管理一、引言TongLINKQ81系统是一种企业级的数据中心解决方案，其配置管理是系统管理的重要组成部分。
本手册旨在为系统管理员提供有关配置管理的详细指南和最佳实践。
二、配置管理概述配置管理是系统管理的一个重要环节，它涉及对系统组件、系统参数、系统设置以及其他关键信息的控制和记录。
配置管理的目标是确保系统的配置信息与业务需求保持一致，同时确保系统的变更能够得到有效管理和控制。
三、配置管理流程1、识别系统需求：首先需要明确系统的需求，包括硬件需求、软件需求、网络需求等。
这些需求将作为配置管理的基础。
2、制定配置计划：根据识别的需求，制定详细的配置计划，包括系统组件的选型、系统的部署、网络拓扑结构等。
3、配置实施：根据配置计划，进行具体的配置实施，包括系统组件的安装、系统的部署、网络设备的配置等。
4、配置验证：在完成配置实施后，需要进行配置验证，以确保系统的配置信息与计划一致，并满足业务需求。
5、配置记录与审计：对系统的配置信息进行记录和审计，确保配置信息的准确性和完整性。
四、配置管理工具TongLINKQ81系统提供了一系列的配置管理工具，包括：1、系统部署工具：用于自动化部署系统，简化系统的初始化和配置过程。
2、网络配置工具：用于配置网络设备，简化网络配置过程。
3、监控与报告工具：用于监控系统的运行状态，提供系统性能报告和故障诊断。
4、安全控制工具：用于控制系统的访问权限，确保系统的安全性。
五、最佳实践以下是一些关于配置管理的最佳实践：1、制定详细的配置计划，并确保所有相关人员都了解和遵循。
2、在实施配置前，进行风险评估，以确定潜在的问题和风险，并采取相应的措施。
3、对系统的配置信息进行定期的备份和审计，以确保信息的完整性和准确性。
4、在进行重大变更前，进行备份和测试，以避免意外的问题。
5、制定应急预案，以便在出现问题时能够快速响应。

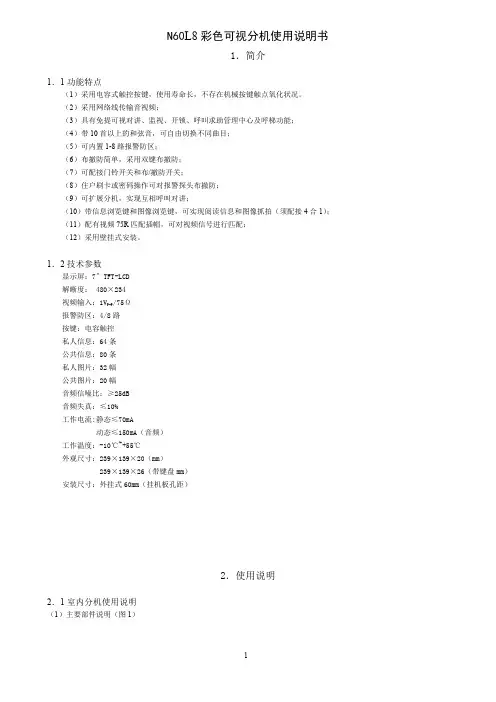

N60L8彩色可视分机使用说明书1．简介1．1功能特点（1）采用电容式触控按键，使用寿命长，不存在机械按键触点氧化状况。
（2）采用网络线传输音视频；（3）具有免提可视对讲、监视、开锁、呼叫求助管理中心及呼梯功能；（4）带10首以上的和弦音，可自由切换不同曲目；（5）可内置1-8路报警防区；（6）布撤防简单，采用双键布撤防；（7）可配接门铃开关和布/撤防开关；（8）住户刷卡或密码操作可对报警探头布撤防；（9）可扩展分机，实现互相呼叫对讲；（10）带信息浏览键和图像浏览键，可实现阅读信息和图像抓拍（须配接4合1）；（11）配有视频75R匹配插帽，可对视频信号进行匹配；（12）采用壁挂式安装。
1．2技术参数显示屏：7〞TFT-LCD解晰度：480×234/75Ω视频输入：1VP-P报警防区：4/8路按键：电容触控私人信息：64条公共信息：80条私人图片：32幅公共图片：20幅音频信噪比：≥25dB音频失真：≤10%工作电流:静态≤70mA动态≤150mA（音频）工作温度：-10℃~+55℃外观尺寸：239×139×20（mm）239×139×26（带键盘mm）安装尺寸：外挂式60mm（挂机板孔距）2．使用说明2．1室内分机使用说明（1）主要部件说明（图1）喇叭麦克风求助键图像浏览键监视键免提键报警防区插座主机信号插座视频匹配插帽门铃警号插座信息浏览键开锁键音量调节增键减键菜单键显示屏（2）分机呼叫同号码分机先按一下分机免提键，然后再按开锁键，即可实现分机呼叫同号码分机。
（3）监视主机按分机监视键监视门口主机前情况，监视时间为20秒。
在监视过程中点击免提键可与主机对讲，点击开锁键可开锁。
（4）求助报警按分机求助键向管理中心求助。
（5）防区布/撤防防区布防：同时按住分机的监视键和开锁键对所有防区布防，布防成功防区指示灯常亮。
防区撤防：在布防状态下，当防区有警况发出警报时，同时按住分机的监视键和开锁键对所有防区撤防，撤防成功防区指示灯熄灭。
L8户户对讲系统使用说明书第1节产品型号说明序号产品型号产品名称外观尺寸mm 安装尺寸mm1 L8-5002 L8非可视主机2 L8-5002M L8黑白可视主机3 L8-5002L L8非可视联网主机4 L8-5002GL L8非可视联网刷卡主机5 L8-5002ML L8黑白可视联网主机6 L8-5002MGL L8黑白可视联网刷卡主机7 L8-5002MLC L8彩色可视联网主机8 L8-5002MGLC L8彩色可视联网刷卡主机9 L8-5002LF L8非可视联网副主机10 L8-5002GLF L8非可视联网刷卡副主机11 L8-5002MLF L8黑白可视联网副主机12 L8-5002MGLF L8黑白可视联网刷卡副主机13 L8-5002MLFC L8彩色可视联网副主机14 L8-5002MGLFC L8彩色可视联网刷卡副主机15 L8-5002MLW L8黑白可视围墙主机16 L8-5002LW L8非可视围墙主机17 L8-5002GLW L8非可视围墙刷卡主机18 L8-5002MGLW L8黑白可视围墙刷卡主机19 L8-5002MLWC L8彩色可视围墙主机20 L8-5002MGLWC L8彩色可视围墙刷卡主机2型：140×342×70mm4型：120×373×51 mm10型：170×386×54mm11型：380×240×54mm（1）2型预埋盒：134×340×50 mm铁门安装：130×300×40mm（2）4型预埋盒：344×106×45(52) mm铁门安装：105×340×32mm（3）10型预埋盒：142×358×64mm铁门安装：140×332×48mm（4）11型预埋盒：352×213×64mm铁门安装：322×210×48mm注：型号后面带“T”为触控主机第2节 产品介绍2．1外观摄像头喇叭显示屏电源指示麦克风读卡部操作键盘安装螺丝盖板2．2功能特点（1）可选择不同外观的液晶显示和数码显示；（2）操作键盘可采用机械按键或电容触控按键操作； （3）CCD 摄像头角度可调，夜间可视；（4）可与管理中心进行语音、视频、数据联网通信； （5）可与分机实现双向呼叫对讲开锁功能，（6）音频采用半双工和全双工混合对讲方式，具有声音不丢失，且声音大，不嘯叫； （7）入户只需一根网线即可实现语音、视频、数据通信； （8）采用FLASH 存储用户资料，永不丢失；（9）一户一密码，具有密码开锁和防区密码撤防功能；（10）可内置或外配IC/ID 门禁，具有刷卡开锁和防区布撤防功能； （11）具有开门检测、电梯控制等功能；（12）联网功能强大，可接入TCP/IP 网络； （13）可预埋式安装、嵌入式安装。
