本表由施工单位填写，交底单位与接受交底单位各保存一份。
下箍筋及定位箍筋绑扎完成后将柱插筋调整到位并用井字木架临时固定，然后绑扎剩余箍筋，保证柱插筋不变形走样，两道定位筋在打柱混凝土前必须进行更换。
钢筋混凝土条型基础，在T字形与十字形交接处的钢筋沿一个主要受力方向通长放置。
见下图：审核人交底人接受交底人本表由施工单位填写，交底单位与接受交底单位各保存一份。
技术交底记录编号工程名称交底日期施工单位分项工程名称条形基础交底提要条形基础施工技术交底交底内容：（三）模板安装钢筋绑扎及相关专业施工完成后立即进行模板安装，模板采用小钢模或木模，利用架子管或木方加固。
锥形基础坡度＞30°时，采用斜模板支护，利用螺栓与底板钢筋拉紧，防止上浮，模板上部设透气及振捣孔，坡度≤30°时，利用钢丝网(间距30cm)，防止混凝土下坠，上口设井字木控制钢筋位置。
不得用重物冲击模板，不准在吊帮的模板上搭设脚手架，保证模板的牢固和严密。
（四）清理清除模板内的木屑、泥土等杂物，木模浇水湿润，堵严板缝及孔洞，清除积水。
（五）混凝土搅拌根据配合比及砂石含水率计算出每盘混凝土材料的用量。
认真按配合比用量投料，严格控制用水量，搅拌均匀，搅拌时间不少于90s。
（六）混凝土浇筑浇筑现浇柱下条型基础时，注意柱子插筋位置的正确，防止造成位移和倾斜。
在浇筑开始时，先满铺一层5～10cm厚的混凝土并捣实，使柱子插筋下段和钢筋网片的位置基本固定，然后对称浇筑。
对于锥型基础，应注意保持锥体斜面坡度的正确，斜面部分的模板应随混凝土浇捣分段支设并顶压紧，以防模板上浮变形;边角处的混凝土必须捣实。
严禁斜面部分不支模，用铁锹拍实。
基础上部柱子后施工时，可在上部水平面留设施工缝。
施工缝的处理应按设计要求或规范规定执行。
条型基础根据高度分段分层连续浇筑，不留施工缝，各段各层问应相互衔接，每段长2～3m，做到逐段逐层呈阶梯形推进。
浇筑时先使混凝土充满模板内边角，然后浇注中间部分，以保证混凝土密实。

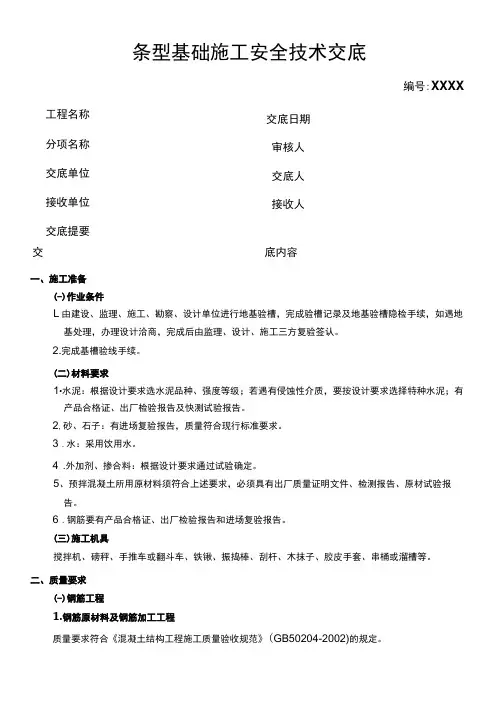

条型基础施工安全技术交底交底内容一、施工准备(-)作业条件L 由建设、监理、施工、勘察、设计单位进行地基验槽，完成验槽记录及地基验槽隐检手续，如遇地基处理，办理设计洽商，完成后由监理、设计、施工三方复验签认。
2.完成基槽验线手续。
(二)材料要求1•水泥：根据设计要求选水泥品种、强度等级；若遇有侵蚀性介质，要按设计要求选择特种水泥；有产品合格证、出厂检验报告及快测试验报告。
2,砂、石子：有进场复验报告，质量符合现行标准要求。
3 .水：采用饮用水。
4 .外加剂、掺合料：根据设计要求通过试验确定。
5、预拌混凝土所用原材料须符合上述要求，必须具有出厂质量证明文件、检测报告、原材试验报告。
6 .钢筋要有产品合格证、出厂检验报告和进场复验报告。
(三)施工机具搅拌机、磅秤、手推车或翻斗车、铁锹、振捣棒、刮杆、木抹子、胶皮手套、串桶或溜槽等。
二、质量要求(-)钢筋工程1.钢筋原材料及钢筋加工工程质量要求符合《混凝土结构工程施工质量验收规范》(GB50204-2002)的规定。
编号:XXXX工程名称 分项名称 交底单位 接收单位 交底提要交底日期 审核人 交底人 接收人不得用重物冲击模板，不准在吊帮的模板上搭设脚手架，保证模板的牢固和严密。
（四）清理清除模板内的木屑、泥土等杂物，木模浇水湿润，堵严板缝及孔洞，清除积水。
（五）混凝土搅拌根据配合比及砂石含水率计算出每盘混凝土材料的用量。
认真按配合比用量投料，严格控制用水量，搅拌均匀，搅拌时间不少于90s o（六）混凝土浇筑浇筑现浇柱下条型基础时，注意柱子插筋位置的正确，防止造成位移和倾斜。
在浇筑开始时,先满铺一层5-IOcm厚的混凝土并捣实，使柱子插筋下段和钢筋网片的位置基本固定，然后对称浇筑。
对于锥型基础，应注意保持锥体斜面坡度的正确，斜面部分的模板应随混凝土浇捣分段支设并顶压紧，以防模板上浮变形;边角处的混凝土必须捣实。
严禁斜面部分不支模，用铁锹拍实。
基础上部柱子后施工时，可在上部水平面留设施工缝。

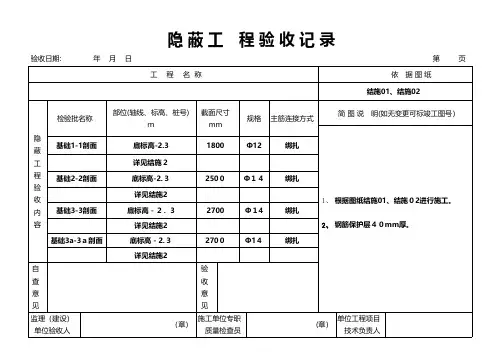

隐 蔽 工 程 验 收 记 录
验收日期: 年 月 日 第 页 工 程 名 称
依 据 图 纸
结施01、结施02简 图 说 明(如无变更可标竣工图号）检验批名称部位(轴线、标高、桩号)
ｍ
截面尺寸mm 规格主筋连接方式基础1-1剖面
底标高-2.3
1800Ф12绑扎详见结施２
基础2-2剖面底标高-2.３
250０Ф１４绑扎详见结施2
基础3-3剖面底标高－２．3
2700Ф１4绑扎详见结施2
基础3a-3ａ剖面底标高－2.３
270０Ф1４绑扎隐蔽工程验收内容详见结施2
自
查
意
见
验收意见1、根据图纸结施01、结施０2进行施工。
2、钢筋保护层４０mm 厚。
监理（建设）
单位验收人（章）施工单位专职
质量检查员(章）单位工程项目
技术负责人
郑州市工程质量监督站监制。

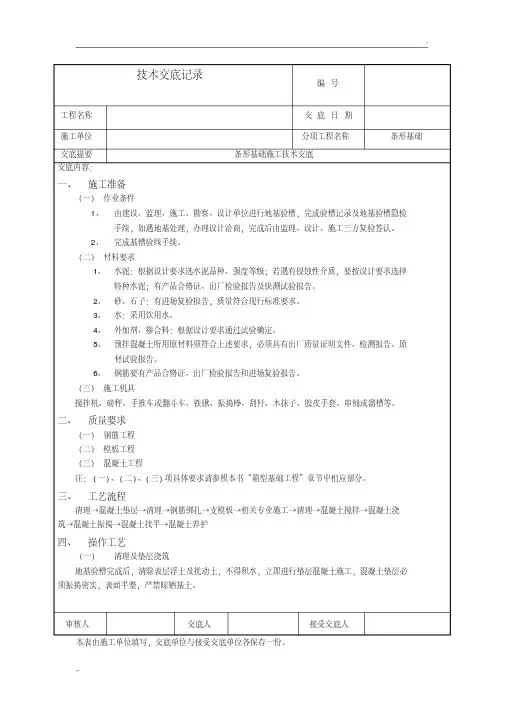

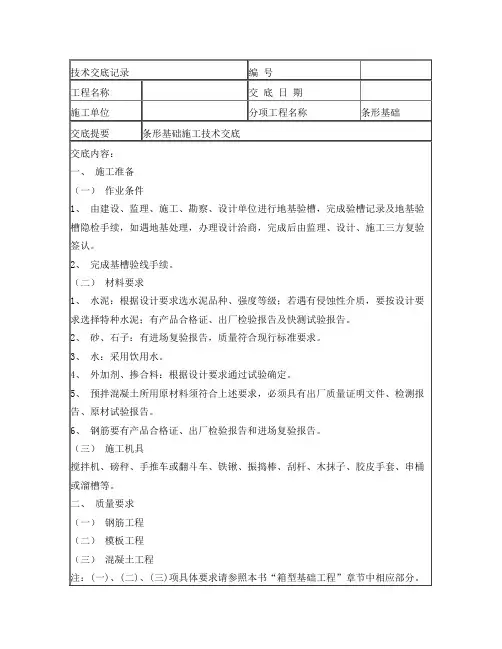

编号工程名称交底日期施工单位分项工程名称条形基础交底提要条形基础施工技术交底交底内容：一、施工准备（一）作业条件1、由建设、监理、施工、勘察、设计单位进行地基验槽，完成验槽记录及地基验槽隐检手续，如遇地基处理，办理设计洽商，完成后由监理、设计、施工三方复验签认。
2、完成基槽验线手续。
（二）材料要求1、水泥：根据设计要求选水泥品种、强度等级；若遇有侵蚀性介质，要按设计要求选择特种水泥；有产品合格证、出厂检验报告及快测试验报告。
2、砂、石子：有进场复验报告，质量符合现行标准要求。
3、水：采用饮用水。
4、外加剂、掺合料：根据设计要求通过试验确定。
5、预拌混凝土所用原材料须符合上述要求，必须具有出厂质量证明文件、检测报告、原材试验报告。
6、钢筋要有产品合格证、出厂检验报告和进场复验报告。
（三）施工机具搅拌机、磅秤、手推车或翻斗车、铁锹、振捣棒、刮杆、木抹子、胶皮手套、串桶或溜槽等。
二、质量要求（一）钢筋工程（二）模板工程（三）混凝土工程注：(一)、(二)、(三)项具体要求请参照本书“箱型基础工程”章节中相应部分。
三、工艺流程清理→混凝土垫层→清理→钢筋绑扎→支模板→相关专业施工→清理→混凝土搅拌→混凝土浇筑→混凝土振捣→混凝土找平→混凝土养护四、操作工艺（一）清理及垫层浇筑地基验槽完成后，清除表层浮土及扰动土，不得积水，立即进行垫层混凝土施工，混凝土垫层必须振捣密实，表面平整，严禁晾晒基土。
审核人交底人接受交底人本表由施工单位填写，交底单位与接受交底单位各保存一份。
编号工程名称交底日期施工单位分项工程名称条形基础交底提要条形基础施工技术交底交底内容：（二）钢筋绑扎垫层浇筑完成达到一定强度后，在其上弹线、支模、铺放钢筋网片。
上下部垂直钢筋绑扎牢，将钢筋弯钩朝上，按轴线位置校核后用方木架成井字形，将插筋固定在基础外模板上；底部钢筋网片应用与混凝土保护层同厚度的水泥砂浆或塑料垫块垫塞，以保证位置正确，表面弹线进行钢筋绑扎，钢筋绑扎不允许漏扣，柱插筋除满足冲切要求外，应满足锚固长度的要求。

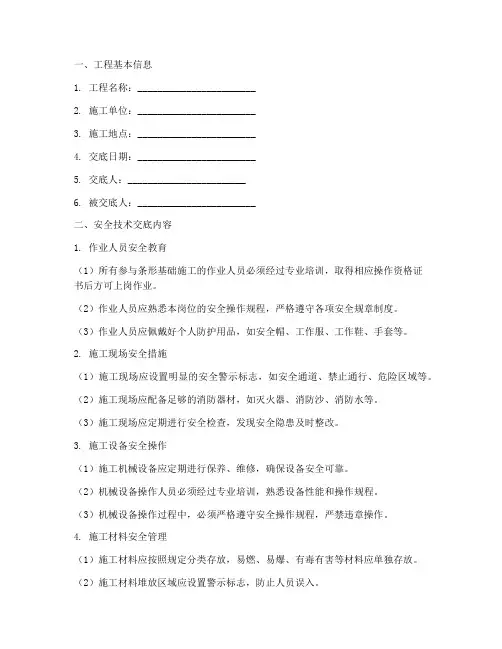

一、工程基本信息1. 工程名称：________________________2. 施工单位：________________________3. 施工地点：________________________4. 交底日期：________________________5. 交底人：________________________6. 被交底人：________________________二、安全技术交底内容1. 作业人员安全教育（1）所有参与条形基础施工的作业人员必须经过专业培训，取得相应操作资格证书后方可上岗作业。
（2）作业人员应熟悉本岗位的安全操作规程，严格遵守各项安全规章制度。
（3）作业人员应佩戴好个人防护用品，如安全帽、工作服、工作鞋、手套等。
2. 施工现场安全措施（1）施工现场应设置明显的安全警示标志，如安全通道、禁止通行、危险区域等。
（2）施工现场应配备足够的消防器材，如灭火器、消防沙、消防水等。
（3）施工现场应定期进行安全检查，发现安全隐患及时整改。
3. 施工设备安全操作（1）施工机械设备应定期进行保养、维修，确保设备安全可靠。
（2）机械设备操作人员必须经过专业培训，熟悉设备性能和操作规程。
（3）机械设备操作过程中，必须严格遵守安全操作规程，严禁违章操作。
4. 施工材料安全管理（1）施工材料应按照规定分类存放，易燃、易爆、有毒有害等材料应单独存放。
（2）施工材料堆放区域应设置警示标志，防止人员误入。
（3）施工现场应定期检查施工材料，确保材料质量符合要求。
5. 施工现场作业安全（1）施工人员应按照施工方案进行作业，严禁擅自更改施工方案。
（2）施工过程中，应密切关注施工区域周围环境，发现异常情况立即停止作业。
（3）施工过程中，应保持施工区域通风良好，防止有害气体积聚。
（4）施工人员上下班应遵守规定路线，不得擅自翻越围栏、围墙等。
6. 施工现场用电安全（1）施工现场用电设备应按照规定进行安装、维护，确保设备安全可靠。

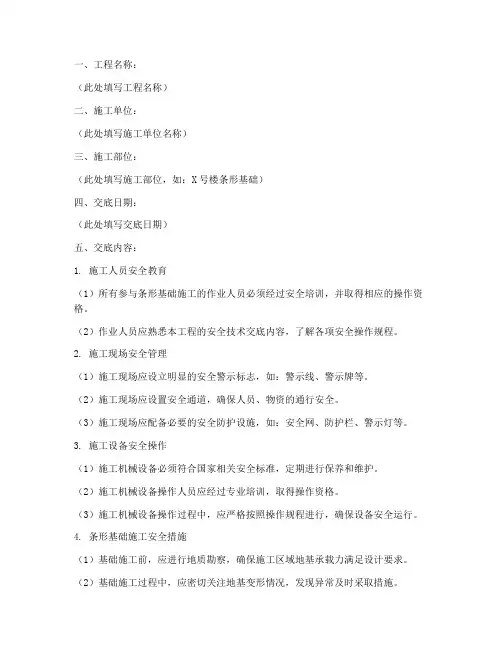

一、工程名称：（此处填写工程名称）二、施工单位：（此处填写施工单位名称）三、施工部位：（此处填写施工部位，如：X号楼条形基础）四、交底日期：（此处填写交底日期）五、交底内容：1. 施工人员安全教育（1）所有参与条形基础施工的作业人员必须经过安全培训，并取得相应的操作资格。
（2）作业人员应熟悉本工程的安全技术交底内容，了解各项安全操作规程。
2. 施工现场安全管理（1）施工现场应设立明显的安全警示标志，如：警示线、警示牌等。
（2）施工现场应设置安全通道，确保人员、物资的通行安全。
（3）施工现场应配备必要的安全防护设施，如：安全网、防护栏、警示灯等。
3. 施工设备安全操作（1）施工机械设备必须符合国家相关安全标准，定期进行保养和维护。
（2）施工机械设备操作人员应经过专业培训，取得操作资格。
（3）施工机械设备操作过程中，应严格按照操作规程进行，确保设备安全运行。
4. 条形基础施工安全措施（1）基础施工前，应进行地质勘察，确保施工区域地基承载力满足设计要求。
（2）基础施工过程中，应密切关注地基变形情况，发现异常及时采取措施。
（3）施工过程中，应保持施工现场的排水畅通，防止积水影响施工。
（4）施工过程中，应严格按照施工图纸和设计要求进行施工，确保基础质量。
（5）施工过程中，应做好钢筋绑扎、混凝土浇筑等工序的安全防护措施。
5. 应急预案（1）施工现场应制定应急预案，明确应急响应程序、应急措施和应急物资。
（2）施工现场应定期进行应急演练，提高应急处置能力。
（3）发生安全事故时，应立即启动应急预案，确保人员安全、财产损失最小。
六、交底人：（此处填写交底人姓名及职务）七、被交底人：（此处填写被交底人姓名及职务）八、记录人：（此处填写记录人姓名及职务）九、备注：（此处填写其他需要说明的事项）本安全技术交底记录经交底人、被交底人和记录人签字确认后生效。
交底人签字：___________被交底人签字：___________记录人签字：___________日期：____年__月__日。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
施工单位分项工程名称条形基础
交底提要条形基础的相关材料、机具准备、质量要求及施工工艺。
交底内容：
上下部垂直钢筋绑扎牢，将钢筋弯钩朝上，按轴线位置校核后用方木架成井字形，将插筋固定在基础外模板上；底部钢筋网片应用与混凝土保护层同厚度的水泥砂浆或塑料垫块垫塞，以保证位置正确，表面弹线进行钢筋绑扎，钢筋绑扎不允许漏扣，柱插筋除满足搭接要求外，应满足锚固长度的要求。
当基础高度在900mm以内时，插筋伸至基础底部的钢筋网上，并在端部做成直弯钩；当基础高度较大时，位于柱子四角的插筋应伸到基础底部，其余的钢筋只须伸至锚固长度即可。
插筋伸出基础部分长度应按柱的受力情况及钢筋规格确定。
与底板筋连接的柱四角插筋必须与底板筋成45°绑扎，连接点处必须全部绑扎，距底板5cm处绑扎第一个箍筋，距基础顶5cm处绑扎最后一道箍筋，做为标高控制筋及定位筋，柱插筋最上部再绑扎一道定位筋，上下箍筋及定位箍筋绑扎完成后将柱插筋调整到位并用井字木架临时固定，然后绑扎剩余箍筋，保证柱插筋不变形走样，两道定位筋在打柱砼前必须进行更换。
钢筋混凝土条形基础，在T字形与十字形交接处的钢筋沿一个主要受力方向通长放置。
见下图。
钢筋混凝土条形基础交接和拐角处配筋
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
施工单位分项工程名称条形基础
交底提要条形基础的相关材料、机具准备、质量要求及施工工艺。
交底内容：
（三）模板
钢筋绑扎及相关专业施工完成后立即进行模板安装，模板采用小钢摸或木模，利用架子管或木方加固。
锥形基础坡度＞30°时，采用斜模板支护，利用螺栓与底板钢筋拉紧，防止上浮，模板上部设透气及振捣孔，坡度≤30°时，利用钢丝网（间距30cm），防止混凝土下坠，上口设井子木控制钢筋位置。
锥形模板支护示意
不得用重物冲击模板，不准在吊帮的模板上搭设脚手架，保证模板的牢固和严密。
（四）清理
清除模板内的木屑、泥土等杂物，木模浇水湿润，堵严板缝及孔洞，清除积水。
（五）混凝土搅拌
根据配合比及砂石含水率计算出每盘混凝土材料的用量。
后台认真按配合比用量投料。
投料顺序为石子→水泥→砂子→水→外加剂。
严格控制用水量，搅拌均匀，搅拌时间不少于90秒。
（六）混凝土浇筑
浇筑现浇柱下条形基础时，注意柱子插筋位置的正确，防止造成位移和倾斜。
在浇筑开始时，先满铺一层5～10cm厚的混凝土，并捣实，使柱子插筋下段和钢筋网片的位置基本固定，然后对称浇筑。
对于锥形基础，应注意保持锥体斜面坡度的正确，斜面部分的模板应随混凝土浇捣分段支设并顶压紧，以防模板上浮变形；边角处的混凝土必须捣实。
严禁斜面部分不支模，用铁锹拍实。
基础上部柱子后施工时，可在上部水平面留设施工缝。
施工缝的处理应按有关规定执行。
条形基础根据高度分段分层连续浇筑，不留施工缝，各段各层间应相互衔接，每段长2～3m，做到逐段逐层呈阶梯形推进。
浇筑时先使混凝土充满模板内边角，然后浇注中间部分，以保证混凝土
