附录1:监理工作流程图
附图一(一)总监理程序框图
施工准备阶段监理
施工阶段
监理
(二)施工测量监理程序
(三)自采材料监理程序框图
(四)外购材料监理程序框图
(五)外委试验监理程序框图
(六)见证试验监理程序框图
(七)施工阶段费用控制工作流程
附图八(八)分项工程开工报告审批监理程序框图
(九)工序验收程序
(十)分项工程检验程序框图
附图十一(十一)填前碾压监理程序框图
(十二)填方路堤施工监理程序框图
(十三)挖方路基施工监理程序框图
附图十四(十四)钻孔桩施工监理程序框图
附图十五(十五)系梁(承台)施工监理程序框图
附图十六(十六)墩柱施工监理程序框图
附图十七(十七)盖梁施工监理程序框图
附图十八(十八)混凝土及钢筋混凝土施工监理程序框图
(桥梁、涵洞、通道混凝土施工均可参照)
附图十九(十九)桥涵基坑施工监理程序
附图二十(二十)管涵施工监理程序框图
附图二十一(二十一)路面工程监理程序框图监理程序施工程序
附图二十二
(二十二)基层底基层施工程序及监理工作示意图
附图二十三(二十三)沥青面层施工程序及监理工作示意
附图二十四
(二十四)质量事故处理工作流程图。
总则1. 建立质量保证体系目的为加强连霍高速郑州至洛阳段改建工程(简称郑洛改建工程)项目的工程质量、进度控制、工程费用、安全生产和环境保护的管理,提高工程的投资效益和社会效益,使本标段施工监理工作任务明确、标准统一、程序合理,根据交通部“公路工程施工监理规范”(JTG G10-2006)的规定及连霍国道主干线郑州至洛阳段高速公路改建工程总监办的施工监理规划要求,结合本标段的实际情况,制定本细则。
2. 质量保证体系运行动态2.1加强对监理人员的思想教育,提高认识。
牢固树立百年大计,质量第一的思想意识。
要求每一个监理人员要象爱护自己的生命一样爱护工程质量。
2.2认真学习图纸和规范,要求承包商严格按图纸和规范进行施工,对任何影响工程质量的行为进行制止和纠正。
2.3驻地监理办公室人员合理分工,责任到人。
对不负责任监理人员坚决予以追究。
2.4积极配合施工单位的施工,24小时轮流加班加点,只要符合抽检条件的随叫随到,决不因人为因素延误工期。
2.5公正监理,规范服务。
严格按合同、按规范办事,搞好三控制两管理一协调。
2.6 No.9驻地办实行由高级驻地监理总负责,项目专业监理工程师负责制的质量保证体系3. 质量保证体系运行原则全体监理人员应按照“严格监理、热情服务、秉公办事、一丝不苟”的原则,认真贯彻执行“公正、规范、诚信、创新”的质量方针和“信守承诺、履行合同、积极改进服务质量、不断创新、争创优秀”的质量目标及有关的政策、法规,认真贯彻执行郑洛改建工程总监办的管理办法和监理工作考核奖惩办法,依据驻地办的管理制度,制定详细的工作计划,明确岗位职责,严格各项检查制度,努力做好No.9标驻地监理工作。
4.质量保证体系运行依据施工监理的依据,主要是国家有关法律和有关技术、经济、法规、公路工程质量检验评定标准和相关规范以及施工合同文件,监理服务合同,业主函件及监理工程师的指令。
监理工程师和承包人在工程实施过程中有关的会议记录、函电和其它文字记载以及监理工程师签认的所有图纸均可作为监理依据。

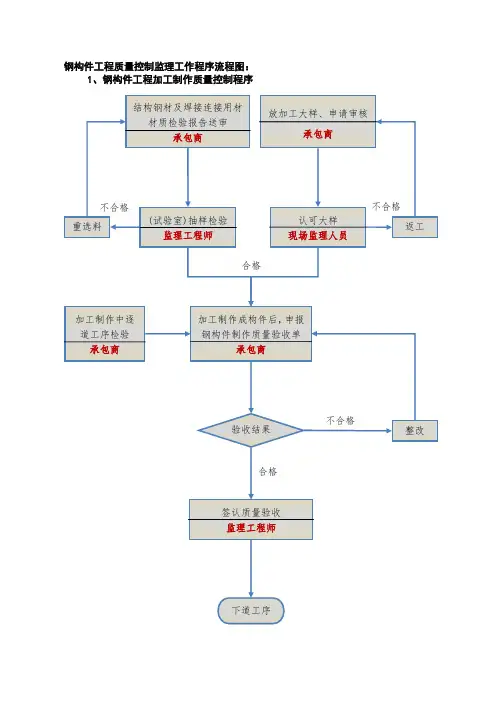

1、钢构件工程加工制作质量控制程序
不合格
合格
不合格
合格
不合格
加工制作成构件后,申报钢构件制作质量验收单
承包商
加工制作中逐道工序检验 承包商 (试验室)抽样检验 监理工程师
认可大样 现场监理人员
返工
签认质量验收 监理工程师
整改
验收结果
下道工序
结构钢材及焊接连接用材材质检验报告送审
承包商
放加工大样、申请审核
承包商
重选料
2、钢构件安装工程质量控制程序
合格
不合格
合格
不合格
合格
不合格
填写开工申请单
承包商
审核开工申请单 监理工程师
各向联接永久固定、逐项申报安装质量验收单
承包商
审核结果
下道工序
返工
钢构件安装 承包商
验收结果
整改
验收结果
整改
签认安装中间交工证书
监理工程师
认可安装就位正确 监理工程师。
总监理工程师专业工程师1专业工程师2工程师助理监理员工程师助理监理员.......专业分工的层次总监理工程师驻地工程师(1合同段)驻地工程师(2合同段).......项目工程师1项目工程师2工程师助理监理员项目分工的层次高速公路施工阶段质量监理工作流程工程质量事故处理程序监理工程师向施工单位交桩的测量监理工作流程图2-3 测量控制网点加密监理工作流程图2-4 测量放样监理工作流程填方质量用土质量监理图3-10 路面基层材料质量监理工作流程图3-11 路面基层混合料质量监理工作流程水泥混凝土原材料质量监理工作流程混凝土质量监理流程砂浆质量监理工作流程钢材的质量监理工作流程沥青材料质量监理工作流程矿料质量监理工作流程沥青混合料质量监理工作流程石料监理工作流程一般的软土地基处理施工工程质量监理工作流程换填地基监理工作流程土工合成材料质量监理工艺流程袋装砂井质量监理工作流程塑料排水板监理工作流程粉喷桩监理工作流程砂桩质量监理工作流程振冲碎石桩质量监理工作流程干振碎石桩质量监理工作流程场地清理监理工作流程填土路基监理工作流程填石料路基及土石混合路基监理工作流程土方路堑监理工作流程植物防护工程监理工作流程砌石防护工程监理工作流程喷浆防护工程监理工作流程浆砌排水沟监理工作流程盲沟及渗沟和检查井监理工作流程改良土施工监理工作流程加筋土挡土墙监理工作流程构造物台背回填监理工作流程水泥稳定土基层和底基层监理工作流程石灰稳定土基层和底基层监理工作流程石灰工业废渣稳定土基层和底基层监理工作流程级配碎石基层和底基层质量监理工作流程级配砾石基层和底基层质量监理工作流程填隙碎石基层和底基层监理工作流程沥青表面处治路面施工质量监理流程沥青贯入式路面监理工作流程材料检验配合比设计审查乳化沥青碎石混合料路面监理工作流程热拌沥青混合料路面监理工作流程改性沥青路面施工质量监理工作流程改性沥青SMA路面施工质量监理流程小型机具施工的水泥混凝土路面质量监理工作流程。
(四)质量控制的基本程序图。
施工阶段监理工作主程序框图
钻孔桩工程工序质量检验控制流程图
承台工程工序质量检验控制流程图
钢板桩围堰工程工序质量检验控制流程图
墩柱、墩身工程工序质量检验控制流程图
支架法现浇箱梁工程工序质量检验控制流程图
长港桥0#块浇筑施工流程图
长港桥两侧平衡对称块(逐段)浇筑施工流程图
桥面铺装工程工序质量检验控制流程图
施工前准备阶段质量控制流程图
技术交底与图纸会审监理工作程序框图
施工组织设计(方案)审查监理工作程序框图
施工阶段质量控制监理工作程序框图
隐蔽工程验收监理工作程序框图
单位(单项)工程竣工验收监理工作程序框图
土方工程质量监理工作程序框图
护底、护坡、挡墙质量监理工作程序框图
施工测量放样监理工作程序框图。
