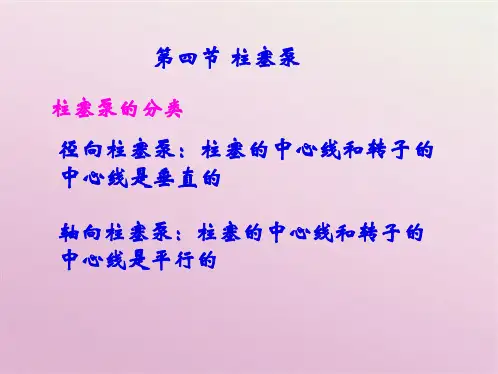

液压与气动技术斜盘式轴向柱塞泵主讲人:欧佳顺斜盘式轴向柱塞泵引入视频/图片斜盘式轴向柱塞泵的结构原理1斜盘式轴向柱塞泵的工作要点2主要内容潘存云教授研制潘存云教授研制γ1234ab(1)斜盘和配流盘固定不动。
(2)在柱塞底部弹簧的作用下,柱塞头部始终紧贴斜盘。
1-斜盘2-柱塞3-缸体4-配流盘a-吸油窗口b-压油窗口1、斜盘式轴向柱塞泵的工作原理(1)密封容腔形成——由柱塞孔及柱塞围成。
(2)密封容腔容积变化斜盘具有一定角度,使柱塞沿着轴向在柱塞孔内移动,而改变密封容积大小。
当容积↑,吸油;当容积↓,压油。
(3)配油方式——配流盘实现在低压腔端与吸油管相通;在高压腔端与压油管相通。

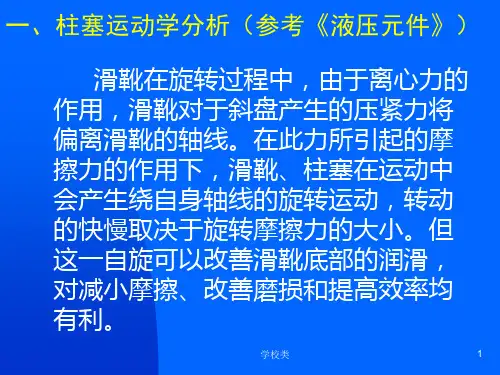

压油管吸油管配流盘柱塞斜盘1、斜盘式轴向柱塞泵的工作原理2、斜盘式轴向柱塞泵的结构1-斜盘2-滑履3-止推板4-内套筒5-柱塞6-弹簧7-缸体8-外套筒9-键10-配流盘(1)泵的主体结构非通轴式通轴式2、斜盘式轴向柱塞泵的结构(2)滑履结构可减小柱塞头部与斜盘斜面间的磨损,并可实现润滑。
2、斜盘式轴向柱塞泵的结构(3)变量结构自动变量改变斜盘倾角γ,从而改变泵的排量,实现流量控制。
q v可调,常作为变量泵使用。
1、斜盘式轴向柱塞泵的输出流量潘存云教授研制DdγL行程泵输出的实际流量为:D 、d 、Z 为定值;n 不可变;但γ可调。
q v = Vnηv =d 2zn ηv Dtan γπ4式中d —柱塞直径;z —柱塞数目;D —柱塞孔分布圆直径;γ —斜盘倾角。
q v 调节的方法:改变斜盘倾角γ→q v通常γ= 0~20°1、斜盘式轴向柱塞泵的输出流量实际上泵输出的瞬时流量是脉动的。
不同柱塞数目的柱塞泵,其输出流量的脉动率是不同的。
柱塞泵的流量脉动率柱塞数z 5 6 7 8 9 10 11 12脉动率σ(%) 4.98 14 2.53 7.8 1.53 4.98 1.02 3.45柱塞数目为奇数时,脉动率较小,故工程上一般取z=7 或z=9。

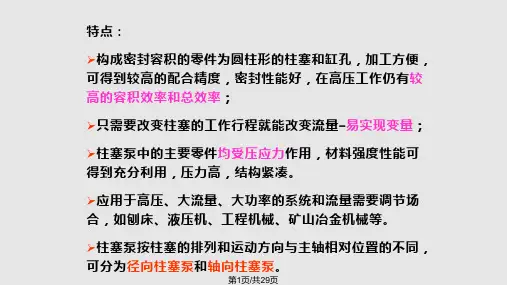

斜盘式轴向柱塞泵结构组成斜盘式轴向柱塞泵,听起来是不是很高大上?别着急,让我们一步一步来揭开它的神秘面纱。
咱们得知道,这种泵在工业界可是个大明星,很多机械、工程领域都离不开它的身影。
说白了,它就是个能把液体推来推去的“力气大汉”,用起来那可是相当靠谱的!好啦,咱们先从外表说起。
斜盘式轴向柱塞泵有个特别的结构,像个精巧的小玩意儿。
它的“心脏”部分就是那根斜盘,简单来说,这个斜盘就像是一个倾斜的盘子。
你想象一下,如果把一个盘子斜着放在桌子上,然后在上面放上几个小球,那些小球就会因为重力而滚动。
这个原理和斜盘式柱塞泵的工作方式可是一模一样哦!柱塞在斜盘上来回移动,像是小球一样,吸收液体,再把它们喷出去,嘿,真是巧妙。
再说说它的“肌肉”,就是那些柱塞。
它们就像小腿肚,负责推动液体流动。
每一个柱塞都是一颗小心脏,齐心协力把液体压送出去。
就像是你在吃米饭的时候,得把饭夹到嘴里,柱塞就是把液体“夹”到系统里的角色。
哎呀,真是让人感慨,科技的发展真是神奇,连这么简单的道理都能用到工程中去。
这泵里有一个特别的地方,就是它的配油装置。
就像汽车里的油门一样,能控制液体的流动。
你想想看,如果没有油门,车子能开得动吗?这装置让泵在不同情况下都能表现得相当给力,随叫随到,真是让人省心。
尤其是在压力大、需求多的时候,这泵就像个打了鸡血的运动员,拼命工作,丝毫不带懈怠。
这种泵还有个特别之处,就是它的耐用性。
用的材料可不是随随便便的,都是经过严格挑选的。
像这种设备,整天都在高压下工作,得有个好“身体”。
想象一下,如果用普通材料,那可真是个心大的人,随时都有可能“罢工”。
而斜盘式轴向柱塞泵就像是个健身达人,抗压又耐磨,任凭你怎么折腾,它都能继续把液体输送得飞起。
哦,对了,别忘了维护保养。
虽然这泵挺耐操的,但偶尔的关心还是需要的。
想想你自己,天天熬夜玩游戏,总得休息休息,给自己充充电吧。
给泵加点润滑油,检查一下各个零件,保持它在最佳状态,就能让它陪你更久。
