电力线路的参数和等值电路资料

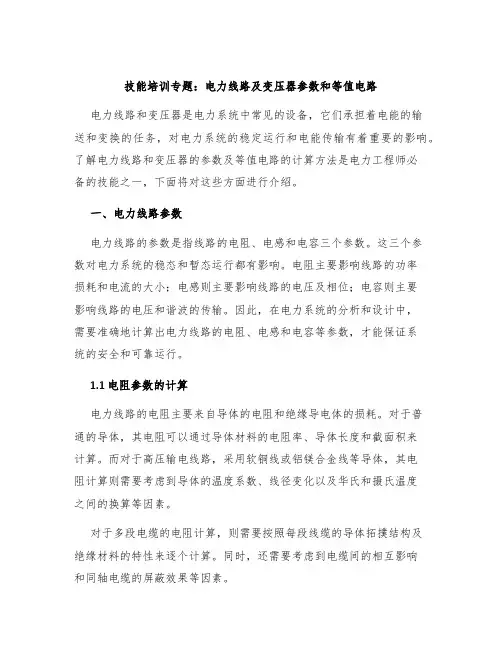

技能培训专题：电力线路及变压器参数和等值电路电力线路和变压器是电力系统中常见的设备，它们承担着电能的输送和变换的任务，对电力系统的稳定运行和电能传输有着重要的影响。

了解电力线路和变压器的参数及等值电路的计算方法是电力工程师必备的技能之一，下面将对这些方面进行介绍。

一、电力线路参数电力线路的参数是指线路的电阻、电感和电容三个参数。

这三个参数对电力系统的稳态和暂态运行都有影响。

电阻主要影响线路的功率损耗和电流的大小；电感则主要影响线路的电压及相位；电容则主要影响线路的电压和谐波的传输。

因此，在电力系统的分析和设计中，需要准确地计算出电力线路的电阻、电感和电容等参数，才能保证系统的安全和可靠运行。

1.1 电阻参数的计算电力线路的电阻主要来自导体的电阻和绝缘导电体的损耗。

对于普通的导体，其电阻可以通过导体材料的电阻率、导体长度和截面积来计算。

而对于高压输电线路，采用软铜线或铝镁合金线等导体，其电阻计算则需要考虑到导体的温度系数、线径变化以及华氏和摄氏温度之间的换算等因素。

对于多段电缆的电阻计算，则需要按照每段线缆的导体拓撲结构及绝缘材料的特性来逐个计算。

同时，还需要考虑到电缆间的相互影响和同轴电缆的屏蔽效果等因素。

电力线路的电感可以通过分析传输线段和传输线柱组的电磁场分布来计算。

其中，传输线柱组的电感计算需要考虑到导体间的相对位置、导体线径、绕组匝数以及环绕线的数量等因素。

电感参数的计算还需考虑到电力系统中的一些特殊情况，例如电压等级、接地方式、散热器等因素，这些因素都将影响到电感参数的计算。

1.3 电容参数的计算电力线路的电容主要是线路中的介质电容和相邻导体之间的电容。

其中，线路中介质电容的计算包括两部分：一是介质的介电常数及介质厚度等因素；二是线路的结构形式和导体几何形状等因素。

对于多导体线路，电容计算中还需考虑到导体间的距离、形状和相对位置等因素。

同时，还需要考虑到线路接地方式、接地电阻和接地电流等因素对电容参数的影响。

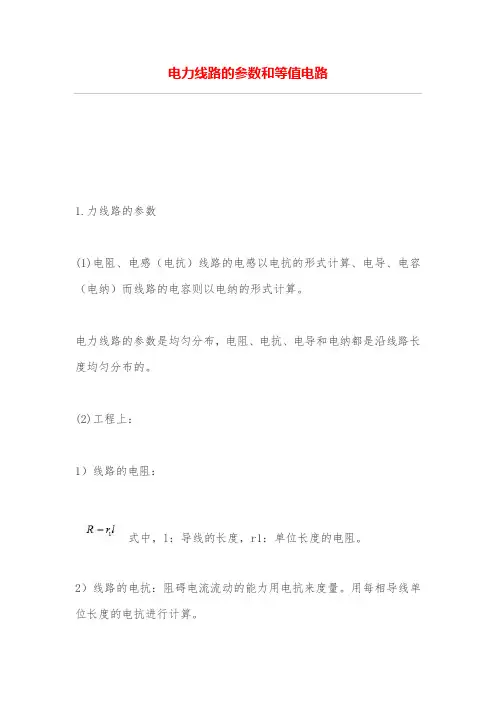

电力线路的参数和等值电路
1.力线路的参数
(1)电阻、电感（电抗）线路的电感以电抗的形式计算、电导、电容（电纳）而线路的电容则以电纳的形式计算。

电力线路的参数是均匀分布，电阻、电抗、电导和电纳都是沿线路长度均匀分布的。

(2)工程上：
1）线路的电阻：
式中，l：导线的长度，r1：单位长度的电阻。

2）线路的电抗：阻碍电流流动的能力用电抗来度量。

用每相导线单位长度的电抗进行计算。

3）线路的电导阻：由沿绝缘子的泄漏电流和电晕现象决定的。

用单位长度的电导进行计算。

4）线路的电纳：导线之间及导线对大地之间的电容决定。

2.电线路的等值电路与基本方程
输电线路在正常运行时三相参数是相等的，可以只用其中的一相作出等值电路。

电力线路的单相等值电路如图2。

图2 电力线路的单相等值电路
（1）短线路的等值电路与基本方程
由于电压不高，这种线路电纳的影响不大，可略去。

因此短线路的参
数只有一个串联总阻抗。

短线路的等值电路见图3。

图3 短线路的等值电路
（2）中等长度线路的等值电路与基本方程
这种线路电压较高，线路的电纳一般不能忽略，等值电路常为Π形等值电路，如图4。

图4 中等长度的等值电路
（3）长线路的等值电路
必须考虑分布参数特性的影响。

将分布参数乘以适当的修正系数就变成了集中参数，从而绘出用集中参数表示的等值电路，见图5。

图5 长线路的等值电路。

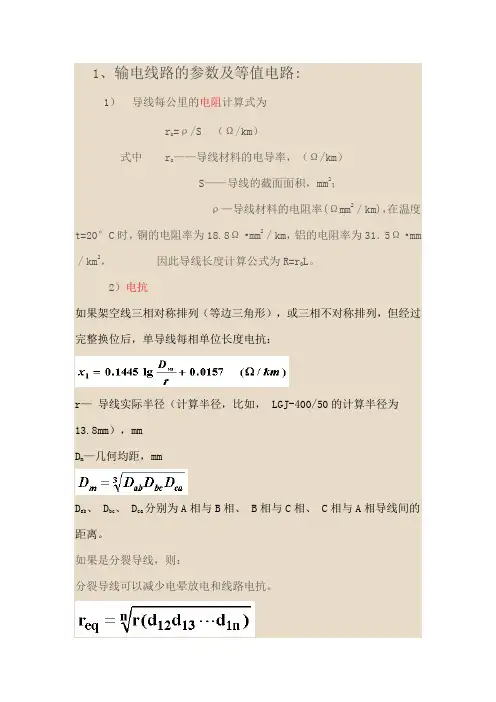

1、输电线路的参数及等值电路:1）导线每公里的电阻计算式为r o=ρ/S（Ω/km）式中 r o——导线材料的电导率，（Ω/km）S——导线的截面面积，mm2；ρ—导线材料的电阻率(Ωmm2／km)，在温度t=20°C时，铜的电阻率为18.8Ω·mm2／km，铝的电阻率为31．5Ω·mm／km2，因此导线长度计算公式为R=r O L。

2）电抗如果架空线三相对称排列（等边三角形），或三相不对称排列，但经过完整换位后，单导线每相单位长度电抗：r—导线实际半径（计算半径，比如， LGJ-400/50的计算半径为13.8mm），mmD m—几何均距，mmD ab、 D bc、 D ca分别为A相与B相、 B相与C相、 C相与A相导线间的距离。

如果是分裂导线，则：分裂导线可以减少电晕放电和线路电抗。

其中，n—分裂导线的分裂数；r—分裂导线每一根导体的计算半径；d1i—分裂导线一相中某根导体与其它i-1根导体间的距离。

例:分裂导线每相单位长度电抗：3)电纳如果架空线三相对称排列（等边三角形），或三相不对称排列，但经过完整换位后，单导线每相单位长度电纳：分裂导线每相单位长度电纳：4)电导架空线的电导主要由沿绝缘子表面的泄漏现象和导线的电晕所决定。

沿绝缘子表面的泄漏损失很小，可忽略。

电晕是强电场作用下带电体周围空气的电离现象。

当设计线路时选择合适的导线截面，则可以不考虑电晕损耗。

(正常时G=0)2、电力线路的等值电路架空线路U N≤35KV或长度L＜100km；不长的电缆线路或U N≤10KV。

架空线路U N＞ 35KV或长度L在100-300km；不超过100km电缆线路或U N＞10KV[例]有一长度为100km的110kV线路，导线型号为LGJ-185/30，导线计算直径为19mm，导线水平排列，相间距离为4m，试求线路的参数并作出等值电路。

解：r1=ρ/S=31.5/185=0.17 (Ω/km)全线路的集中参数为：Z=(0.17+j0.409)×100=17+j40.9(Ω)Y=j2.78×10-6×100=j278×10-6(S)Y/2=j139×10-6(S)线路的等值电路：2、变压器参数及等值电路⑴电阻R T：⑵电抗X T：⑶电导G T：⑷电纳B T:≤35KV 电网， T 导纳的影响可以忽略不计。

电力线路的参数计算和等值电路共页课件(一)电力线路是实现电能传输和分配的基础设施，其参数计算是保证电力传输能力和稳定性的关键。

而等值电路是将复杂的电力线路简化为电路模型，方便计算和设计。

本文将介绍电力线路参数计算和等值电路共页课件的相关内容。

一、电力线路参数计算电力线路参数计算包括线路电阻、线路电抗以及传输远程时的电压降计算。

其中，线路电阻取决于线路截面积、材质以及长度等因素。

线路电抗则与线路电缆和电源之间的距离有关，可以通过迭代计算方法求解。

传输远程时的电压降计算，则需要考虑功率因数和算法等综合因素，通常使用计算机模拟软件实现。

二、等值电路模型等值电路模型是将线路分段，将每个段的参数合并为一个等效的线路元件。

常用的等效电路模型有格拉木电路模型和母线电路模型。

其中，格拉木电路模型将每个线路分为多个元件，其中包括电感、电容、电阻等，通过串联或并联组合实现等效模型的构建。

母线电路模型则将每个线路视为一对广泛的导体，主要通过计算传输线的本征电容电感、传输线之间的相互电容以及传输线与地之间的电容等参数来实现。

三、等值电路共页课件等值电路共页课件是专门用于线路设计和参数计算的软件。

它可以将各种线路设计软件中的模型转换为等效电路模型，计算出线路的各种参数，甚至可以进行电磁场模拟分析。

在线路设计和参数计算过程中，使用等值电路共页课件可以大大缩短计算时间，提高计算精度，减少误差。

总之，电力线路参数计算和等值电路模型的建立是保证电力传输能力和稳定性的关键，而等值电路共页课件则提供了便利和准确的计算工具。

随着技术的不断进步，这些计算方法和工具将会越来越精细和高效。
