高中物理：练习使用多用电表【知识点的认识】一、实验原理当红、黑表笔短接并调节R使指针满偏时有①当电笔间接入待测电阻R x时，有②为欧姆表的中值电阻．联立①②可得．R中每一个R x都有一个对应的电流值I，如果在刻度盘上直接标出与I对应的R x的值，那么当红、黑表笔分别接触待测电阻的两端，就可以从表盘上直接读出它的阻值．二、实验器材多用电表，标明阻值为几欧、几十欧、几百欧、几千欧的定值电阻各一个，小螺丝刀．三、实验步骤1．机械调零，用小螺丝刀旋动定位螺丝使指针指在左端电流零刻度处，并将红、黑表笔分别接入“+”、“﹣”插孔．2．选挡：选择开关置于欧姆表“×1”挡．3．短接调零：在表笔短接时调整欧姆挡的调零旋钮使指针指在右端电阻零刻度处，若“欧姆零点”旋钮右旋到底也不能调零，应更换表内电池．4．测量读数：将表笔搭接在待测电阻两端，读出指示的电阻值并与标定值比较，随即断开表笔．5．换一个待测电阻，重复以上2、3、4过程，选择开关所置位置由被测电阻值与中值电阻值共同决定，可置于“×1”或“×10”或“×100”或“×1k”挡．6．多用电表用完后，将选择开关置于“OFF”挡或交变电压的最高挡，拔出表笔．四、注意事项1．多用电表在使用前，应先观察指针是否指在电流表的零刻度，若有偏差，应进行机械调零．2．测量时手不要接触表笔的金属部分．3．合理选择量程，使指针尽可能指在中间刻度附近．若指针偏角太大，应改换低挡位；若指针偏角太小，应改换高挡位．每次换挡后均要重新短接调零，读数时应将指针示数乘以挡位倍率．4．测量完毕后应拔出表笔，选择开头置OFF挡或交流电压最高挡，电表长期不用时应取出电池，以防电池漏电．。

实验报告：练习使用多用电表(可以直接使用，可编辑实用优秀文档，欢迎下载）实验报告：练习使用多用电表班级姓名学号时间等次 一、实验目的：1.会使用多用电表测量、电流和2.会使用多用电表测量二极管的，并据此判断二极管的。

3.会使用多用电表探索黑箱中的电学元件．二、实验原理：欧姆表：欧姆表由灵敏电流计表头、电池、变阻器改装而成，欧姆表内阻就是这三部分电阻的串联阻值，根据闭合电路欧姆定律：xg R R R r EI +++=)(0 电流与有一一对应关系，就可测出不同的电阻。

可画出其内部如图1所示：多用电表：电流表和电压表都是由灵敏电流计表头改装来的，所以欧姆表、电流表和电压表可以公用一个表头改装成一个多用电表。

三实验器材:多用电表、直流电源、开关、导线若干、小电珠、二极管、定值电阻．电学黑箱 四、实验步骤1．观察多用电表的外形，认识选择开关的测量项目及量程．2．检查电表的指针是否停在表盘刻度端的零位置，若不指零，则可用小螺丝刀进行机械调。

3．将、表笔分别插入“＋”“－”插孔．4．如图甲所示连好电路，将多用电表选择开关置于直流挡，测小电珠两端的电压． 5．如图乙所示连好电路，将选择开关置于直流挡，测量通过小电珠的电流． 6．利用多用电表的欧姆挡测三个定值电阻的阻值，比较测量值和真实值的误差．7．研究二极管的单向导电性，利用多用电表的欧姆挡测二极管两个引线间的电阻，确定正负极． 8．探索黑箱内的电学元件．1．元件与现象 判断元件 应用挡位 现 象电源 电压挡 两接线柱正、反接时均无示数说明无电源电阻 欧姆挡 两接线柱间正、反接时示数相同 二极管 欧姆挡正接时示数很小，反接时示数很大图1五:实验过程：1、测量小灯泡两端电压：①按照甲电路图连接电池、开关、变阻器、小灯泡。

②将多用电表选择开关调至档，为了安全先选择最大量程，试测以后再选择合适的量程。

③通过两个表笔将多用电表与小灯泡联在一起，读出小灯泡两端电压为伏。

多用电表原理一．多用电表可以用来测量电阻、电流、电压等（又称万用电表），并且每一种测量都有几个量程．上半部为表盘，表盘上有电流、电压、电阻等各种量程的刻度；下半部为选择开关，它的四周刻着各种测量功能和量程．2．二极管具有单向导电性；当给二极管加上正向电压时，二极管电阻很小，就像一个接通的开关一样；当给二极管加上反向电压时，二极管电阻很大，就像断开的开关一样．3.最简单的多用电表原理图如图所示，当单刀多掷开关接通1时，可作为电流表使用，接通2时，可作为欧姆表使用，接通3时，可作为电压表使用。

（其中A是红表笔，B是黑表笔）4、其表面结构如图所示．其表面分为上、下两部分，上半部分为表盘，共有三条刻度线，最上面的刻度线的左端标有“∞”，右端标有“0”，是用于测_______的．由于电流和电阻的非线性关系，电阻刻度是的，由刻度盘可知端疏端密（填左、右）中间的刻度线是用于测________和________的,其刻度是分布______的，最下面一条刻度线左侧标有“V”是用于测交流电压的，其刻度是_________的．多用电表表面的下半部分为选择开关，周围标有测量功能的区域和量程．将多用电表的选择开关旋转到电流挡，多用电表就测量______；当选择开关旋转到其他功能区域时，就可测量电压或电阻．多用电表表面还有一对正、负插孔．红表笔插____插孔，黑表笔插____插孔,插孔上面的旋钮叫____________，用它可进行电阻调零，另外，在表盘和选择开关之间还有一个旋钮用它可以进行机械调零，即旋转该调零螺丝，可使指针（在不接入电路中时）指在______端“0”刻线．5、在不使用多用电表时，应将旋转开关旋到 OFF 挡，或交流电压最高档．若长期不使用，应将．二、欧姆表【3】欧姆表中央刻线对应的阻值恰好等于欧姆表的内阻（中值电阻）；【4】欧姆表的刻线左密右疏，不均匀；基础训练ABD2、(2010·临沂高二检测)如实验图(下图)所示用多用表测直流电压U和测电阻R时，若红表笔插入多用表的正(＋)插孔，则(B)A．前者电流从红表笔流出多用表，后者电流从红表笔流出多用表B．前者电流从红表笔流入多用表，后者电流从红表笔流入多用表C．前者电流从红表笔流出多用表，后者电流从红表笔流入多用表D．前者电流从红表笔流入多用表，后者电流从红表笔流出多用表3、下图所示是一个欧姆表的外部构造示意图，其正、负插孔内分别插有红、黑表笔，则虚线内的电路图应是图中的()答案：A4．关于多用电表表盘上的刻度线，下列说法中正确的是( )A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一刻度线B．电阻刻度是不均匀的C．交流电压刻度线是均匀的D．电阻刻度上的零刻度线与直流电流的最大刻度线相对应5、如图所示为多用电表欧姆挡的原理示意图。

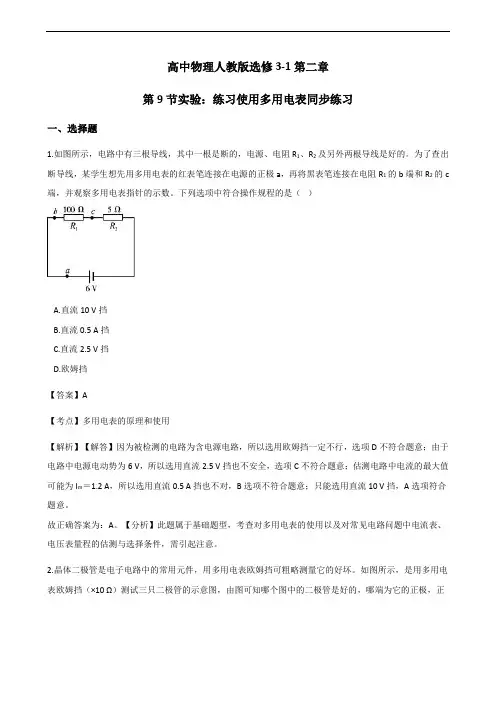

高中物理人教版选修3-1第二章第9节实验：练习使用多用电表同步练习一、选择题1.如图所示，电路中有三根导线，其中一根是断的，电源、电阻R1、R2及另外两根导线是好的。

为了查出断导线，某学生想先用多用电表的红表笔连接在电源的正极a，再将黑表笔连接在电阻R1的b端和R2的c 端，并观察多用电表指针的示数。

下列选项中符合操作规程的是（）A.直流10 V挡B.直流0.5 A挡C.直流2.5 V挡D.欧姆挡【答案】A【考点】多用电表的原理和使用【解析】【解答】因为被检测的电路为含电源电路，所以选用欧姆挡一定不行，选项D不符合题意；由于电路中电源电动势为6 V，所以选用直流2.5 V挡也不安全，选项C不符合题意；估测电路中电流的最大值可能为I m＝1.2 A，所以选用直流0.5 A挡也不对，B选项不符合题意；只能选用直流10 V挡，A选项符合题意。

故正确答案为：A。

【分析】此题属于基础题型，考查对多用电表的使用以及对常见电路问题中电流表、电压表量程的估测与选择条件，需引起注意。

2.晶体二极管是电子电路中的常用元件，用多用电表欧姆挡可粗略测量它的好坏。

如图所示，是用多用电表欧姆挡（×10 Ω）测试三只二极管的示意图，由图可知哪个图中的二极管是好的，哪端为它的正极，正确的是（）A. 甲，aB. 乙，aC. 丙，bD. 乙，b【答案】B【考点】多用电表的原理和使用【解析】【解答】晶体二极管的正向电阻很小，而反向电阻很大。

由甲、乙、丙测量结果可知，乙图二极管是好的，a端为正极，故B符合题意。

故答案为：B。

【分析】此题属于基础题型，考查对二极管正、反向电阻特点，以及考查多用电表中欧姆表的使用原理，较为简单。

3.在商店选购一个10 μF电容器，在只有一个多用电表的情况下，为了挑选一个优质产品，应选用哪个量程：①直流电压挡；②直流电流挡；③欧姆挡；选好量程以后，再将多用电表两根测试笔接待检电容器，如果电容器是优质的，电表指针应该：④不偏转；⑤偏转至最右边；⑥偏转至中值；⑦偏转一下又返回最左边正确的选项是（）A. ①④B. ①⑤C. ③④D. ③⑦【答案】D【考点】多用电表的原理和使用【解析】【解答】若用电压、电流挡，则因无电源无法检测，故要用欧姆挡；使用欧姆挡检测时，接通时是充电过程，充电完毕后，相当于断路，电阻无穷大，故测量时指针先偏转一下又返回到最左边，选项D 符合题意。

8多用电表的原理9 实验:练习使用多用电表一、欧姆表1．原理：依据闭合电路的欧姆定律制成，它是由电流表改装而成的．2．内部构造：由表头、电源和可变电阻三部分组成．3．测量原理如图所示，当红、黑表笔间接入被测电阻R x时，通过表头的电流I g＝错误!,改变R x,电流I随着改变,每个R x值都对应一个电流值，在刻度盘上直接标出与I值对应的R x值，就可以从刻度盘上直接读出被测电阻的阻值．电阻挡的零刻度为什么在刻度盘最右端？提示：当所测电阻R x＝0时,电流表中的电流最大，为表头的满偏电流．二、多用电表1．用途：共用一个表头，可分别测量电压、电流、电阻等物理量．2．最简单的多用电表原理图如图甲所示，当单刀多掷开关接通1时，可作为电流表使用；接通2时,可作为欧姆表使用；接通3时，可作为电压表使用．3．外形构造如图乙所示(把图上内容补充完整），选择开关周围有不同的测量功能区域及量程，选择开关旋到不同的位置，多用电表内对应的仪表电路被接通，就相当于对应的仪表．在不使用时,应把选择开关旋到OFF挡或交流电压最高挡．多用电表在使用完毕后，为什么将选择开关置于“OFF”挡或交流电压的最高挡？提示：原因有二：一是为了断开表内电源电路，以防电源放电，损坏电源；二是为了在使用不当时保护电表。

考点一欧姆表测电阻的原理1．原理如图所示欧姆表测量电阻的理论根据是闭合电路欧姆定律,所以通过表头的电流为:I＝错误!，R x与电流I一一对应,故可以将表盘上的电流值改为电阻值, 就可以从表盘上直接读出电阻的数值，这样就制成了一个欧姆表．其中，R也叫调零电阻,R＋R g＋r为欧姆表的内阻．2．刻度标注1使用欧姆挡测电阻时，指针的偏角越大，测量电阻值越小，指针的偏角越小，测量电阻值越大.2流过欧姆表的电流是自己内部电源提供的，流过电压表和电流表的电流是外电路的电源提供的。

【例1】如图所示是欧姆表的工作原理图．（1）若表头的满偏电流为I g＝500 μA,干电池的电动势为1。

第1页 共14页 第2页 共14页2023-2024学年高二上物理：11.5实验：练习使用多用电表一．选择题（共6小题）1．图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300μA ，内阻R g ＝100Ω，调零电阻的最大值R 0＝50k Ω，电池电动势E ＝1.5V ，两表笔短接调零后，用它测量电阻R x ，当电流计指针指在满刻度的13时，则R x 的阻值是（ ）A ．100ΩB ．1k ΩC ．10k ΩD ．100k Ω2．如图所示，甲、乙两个电路都是由一个灵敏电流表G 和一个变阻器R 组成的，下列说法正确的是（ ） ①甲表是安培表，R 增大时量程增大 ②甲表是安培表，R 增大时量程减小 ③乙表是伏特表，R 增大时量程增大 ④乙表是伏特表，R 增大时量程减小。

A ．①③B ．①④C ．②③D ．②④3．用多用电表探测如图所示的黑箱发现：用直流电压挡测量，E 、G 两点间和F 、G 两点间均有电压，E 、F 两点间无电压；用欧姆表测量，黑表笔接E 点，红表笔接F 点，阻值很小，但反接阻值很大．那么该黑箱内元件的接法可能是选项图中的（ ）A ．B ．C ．4．在如图所示的电路中，只有一处导线发生断路，已知电池和两个定值电阻完好。

现要求用多用电表对该电路的故障进行探究，一同学将两表笔正确地插入插孔后，将红表笔接触图中的a 点，然后黑表笔分别接触b 、c 两点。

已知电源的电压为U ＝6V ，两个定值电阻的阻值分别为R 1＝100Ω、R 2＝5Ω。

为了能完成上述操作应选择的合理挡位是（ ）A ．直流电压挡10VB ．直流电流挡0.5AC ．直流电压挡5VD ．欧姆挡5．如图所示，把一个量程为5mA 的电流表表头改装成欧姆表“×1”挡，表头的内阻是50Ω，电池的电动势是1.5V ，内阻为10Ω。

经过欧姆调零之后测电阻，当欧姆表指针指到满偏的一半位置时，被测电阻的阻值是（ ）A ．60ΩB ．150ΩC ．300ΩD ．600Ω6．关于指针式多用电表的使用，下列说法正确的是（ ）A ．测电阻时，指针偏转至靠近刻度盘最右端，需要将倍率调换到更高倍率挡B ．测电阻时，为保证接触良好，可以用手直接将表笔和电阻捏紧C ．欧姆表换挡后，不需要重新进行欧姆调零，即可直接测电阻D ．测电流时，电流从红表笔流入多用电表，黑表笔流出 二．多选题（共3小题）。

1《实验报告：练习使用多用电表实验报告》一、 实验目的：1.掌握多用表的工作原理，结构2.会使用多用电表测量 、电流和3.会使用多用电表测量二极管的 ，并据此判断二极管的 。

二、实验原理：欧姆表：欧姆表由灵敏电流计表头、电池、变阻器改装而成，欧姆表内阻就是这三部分电阻的串联阻值，根据闭合电路欧姆定律： 电流I 与x R 有一一对应关系，就可测出不同的电阻。

可画出其内部如图1所示：多用电表：电流表和电压表都是由灵敏电流计表头改装来的，所以 、和 可以公用一个表头改装成一个多用电表。

三、实验器材: 多用电表、直流电源、开关、导线若干、小灯泡、二极管、定值电阻． 四、实验步骤1．观察多用电表的外形，认识选择开关的测量项目及量程．2．检查电表的指针是否停在表盘刻度 端的零位置，若不指零，则可用小螺丝刀进行机械调 ， 将 、 表笔分别插入“＋”“－”插孔．3．测电流和电压：(1)连好电路，将多用电表选择开关置于 挡或直流 挡，(2)试测量程大小（3）选择合适 ，（4）测量小灯泡两端的电流或电压，（5）读数（6）整理器材。

4．测定值电阻：(1)估算电阻大小将多用电表选择开关置于 挡， (2)将红黑表笔短接进 行 调零。

(3)试测定值电阻大小，选择合适 ，重新换挡进行 调零。

（4）测量定值电阻大小，（5）读数（6）测量完毕，将选择开关旋转到 档或 档，拨出表笔，长期不用应取出电池，（7）整理器材。

五、实验过程：1、测量小灯泡两端电压：①按照甲电路图连接电池、开关、变阻器、小灯泡。

②机械调零后将多用电表选择开关调至 档， 为了安全先选择最大量程，试测以后再选择合适的量程。

③通过两个表笔将多用电表与小灯泡 联在一起，读出小灯泡两端电压为 伏。

2、测量小灯泡中的电流：①按照乙电路图连接电池、开关、变阻器、小灯泡。

②机械调零后将多用电表选择开关调至 档，为了安全先选择最大量程，试测以后再选择合适的量程。

③通过两个表笔将多用电表与小灯泡 联，读出小灯泡中通过的电流为 安。

实验报告：练习使用多用电表高二（ ）班 姓名： 座号：【实验目的】1、了解多用电表的构造和原理，掌握多用电表的使用方法．2、使用多用电表测电压、电流及电阻．3、会使用多用电表探索黑箱中的电学元件．【实验原理】一、欧姆表原理(多用电表测电阻原理)1、构造：如图所示，欧姆表由电流表G 、电池、调零电阻R 和红、黑表笔组成．欧姆表内部：电流表、电池、调零电阻串联．外部：接被测电阻R x .全电路电阻R 总＝R g ＋R ＋r ＋R x .2、工作原理：闭合电路欧姆定律I ＝E R g ＋R ＋r ＋R x.3、刻度的标定： 红、黑表笔短接(被测电阻R x ＝0)时，调节调零电阻R ，使I ＝I g ，电流表的指针达到满偏，这一过程叫欧姆调零．(1)当I ＝I g 时，R x ＝0，在满偏电流I g 处标为“0”．(图甲)(2)当I ＝0时，R x →∞，在I ＝0处标为“∞”．(图乙)(3)当I ＝I g 2时，R x ＝R g ＋R ＋r ，此电阻值等于欧姆表的内阻值，R x 叫中值电阻． 三、多用电表1、多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．2、外形：上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关，它的四周刻有各种测量项目和量程．3、多用电表面板上还有：欧姆表的调零旋钮(使电表指针指在右端零欧姆处)、指针定位螺丝(使电表指针指在左端的“0”位置)、表笔的正负插孔(红表笔插入“＋”插孔，黑表笔插入“－”插孔)．四、二极管的单向导电性1、晶体二极管是由半导体材料制成的，它有两个极，即正极和负极，它的符号如图甲所示．2、晶体二极管具有单向导电性(符号上的箭头表示允许电流通过的方向)．当给二极管加正向电压时，它的电阻很小，电路导通，如图乙所示；当给二极管加反向电压时，它的电阻很大，电路截止，如图丙所示．3、将多用电表的选择开关拨到欧姆挡，红、黑表笔接到二极管的两极上，当黑表笔接“正”极，红表笔接“负”极时，电阻示数较小，反之电阻示数很大，由此可判断出二极管的正、负极．*注意事项：（1）因为表头是多用的，而电流必须从其正接线柱流入，表内又有电池，所以红表笔接的是表头的正接线柱，但却与电池负极相连，而黑表笔与电池正极相连。

《实验：练习使用多用电表》讲义一、实验目的1、了解多用电表的基本构造和工作原理。

2、掌握多用电表测量电压、电流和电阻的方法。

3、学会正确使用多用电表进行测量，并能对测量结果进行准确读数和误差分析。

二、实验原理多用电表是一种可以测量多种电学量的仪器，它通常由表头、测量电路和转换开关等部分组成。

表头是一个灵敏电流计，其满偏电流 Ig 和内阻 Rg 是固定的。

通过测量电路的设计，可以将表头改装成不同量程的电压表、电流表和欧姆表。

当多用电表作为电压表使用时，它实际上是一个串联了大电阻的电流表。

测量电压时，多用电表与被测电路并联，通过表头和串联电阻的分压作用，使表头的电流与被测电压成正比，从而实现电压的测量。

当多用电表作为电流表使用时，它实际上是一个并联了小电阻的电流表。

测量电流时，多用电表与被测电路串联，通过表头和并联电阻的分流作用，使表头的电流与被测电流成正比，从而实现电流的测量。

当多用电表作为欧姆表使用时，它内部有一个电源和一个调零电阻。

测量电阻时，多用电表与被测电阻串联，通过测量流过被测电阻的电流来确定电阻的大小。

当红黑表笔短接时，调节调零电阻使表头满偏；当红黑表笔接被测电阻时，表头的电流与被测电阻成反比，从而实现电阻的测量。

三、实验器材多用电表、直流电源、电阻箱、定值电阻、导线若干四、实验步骤1、观察多用电表的表盘和转换开关，了解各量程和测量功能。

2、机械调零：使用前，检查表针是否停在左端“0”位置。

若不在，用螺丝刀调节表盘下方的机械调零旋钮，使表针指零。

3、选择测量挡位和量程：根据被测电学量的大小和性质，选择合适的测量挡位和量程。

例如，测量直流电压时，选择直流电压挡，并根据估计的电压大小选择合适的量程；测量电阻时，选择欧姆挡，并选择合适的倍率。

4、测量直流电压：将多用电表并联在被测电路两端，红表笔接高电势端，黑表笔接低电势端。

读取表盘上电压的示数，注意选择的量程和对应的刻度。

5、测量直流电流：将多用电表串联在被测电路中，红表笔接电流流入端，黑表笔接电流流出端。
