钢筋下料长度的计算方法
钢筋的下料长度可以通过以下步骤进行计算：
1. 首先确定钢筋的使用位置和要求的长度。
2. 根据构造设计图纸上的标注或规格要求，确定钢筋的直径和数量。
3. 根据实际使用需求和工程要求，计算出钢筋的总长度。
4. 根据构造设计图纸上的图例和标注，确定钢筋的弯曲和接头方式以及相关长度。
5. 根据钢筋的直径、弯曲角度和接头方式，计算出弯曲区域和接头区域的长度。
6. 将总长度减去弯曲区域和接头区域的长度，得到最终的下料长度。
在计算过程中，应确保符合相关规范和标准的要求，并参考现场实际情况进行调整。
同时，对于特殊或复杂的情况，可以请专业工程师进行计算和确认。

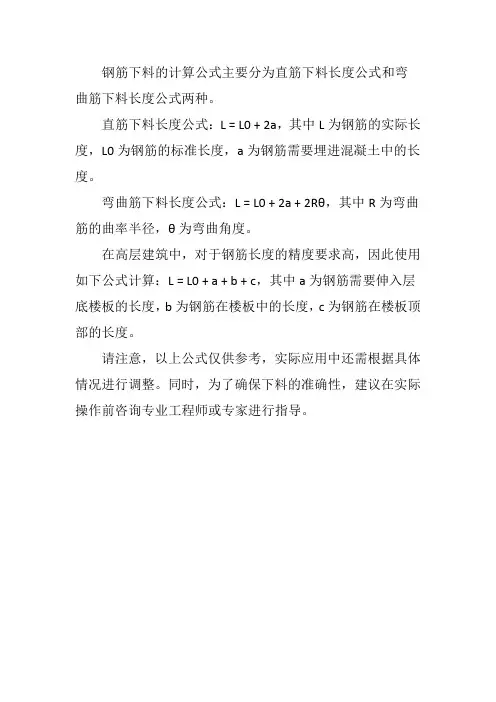

钢筋下料计算公式一、柱钢筋1.柱纵筋单根长度=柱基础内插筋+柱净高+锚固长度+搭接长度搭接个数搭接长度Lle：如为机械连接或焊接连接时,搭接长度为0a．柱基础内插筋长度=基础高-基础保护层+弯折长度搭接长度Lle：如果考试时候题中说明为不考虑,不用计算弯折长度：当基础高>LaE时,弯折长度为max6d,150当基础高≤LaE时,弯折长度为15db．柱净高长度：基础顶面——顶层梁地面之间的垂直高度c．顶层锚固长度：①中柱锚固长度=梁高-保护层+12d②边、角柱锚固长度：⑴内侧钢筋锚固长度同中柱⑵外侧钢筋锚固长度：考试用2.柱箍筋：单根长度=b-2c+h-2c2+2 max10d,75b.柱宽；h.柱高；c.柱保护层根数=加密区长度/加密区间距+1+非加密区长度/非加密区间距-1加密区长度：①嵌固部分以上长度为：hn/3hn本层柱净高②非嵌固部分以上长度为：maxhc,hn/6,500考试用③柱梁节点加密区长度为：梁高+maxhc,hn/6,500考试用④当有刚性地面时,除柱端钢筋加密区外尚应在刚性地面上、下各500mm的高度范围内加密箍筋;二、梁钢筋1．梁上部纵筋长度=总净跨长+左锚固+右锚固+搭接长度搭接个数搭接长度：如为机械连接或焊接连接时,搭接长度为0左右锚固长度：当hc-保护层<LaE时,弯锚,锚固长度=支座宽-保护层+15d当hc-保护层≥LaE时,直锚,锚固长度= maxLaE,+5d保护层：是柱保护层2．下部通长筋长度=净跨长+左锚固+右锚固+搭接长度搭接个数左右锚固长度：同梁上部钢筋下部钢筋在中支座中的锚固能直锚的时候直锚3．上部端支座负筋：第一排=1/3净跨长+左右锚固长度第二排=1/4净跨长+左右锚固长度左右锚固长度：同梁上部钢筋4．上部中间支座负筋：第一排=1/3净跨长2净跨长取相邻两跨最大值+支座宽第二排=1/4净跨长+2净跨长取相邻两跨最大值+支座宽5．架立筋单长=净跨长-净跨长/32+15026．箍筋单长2肢箍=长-2保+宽-2保2+2 max10d,75根数加密区根数=加密区长度-50/加密区间距+12非加密区根数=净跨长-2加密区长度/非加密区间距-1加密区长度：一级抗震：max2Hb,500二级——四级抗震：max,5007．侧面纵向钢筋腰筋构造筋长度G打头的钢筋=净跨长+215d抗扭筋长度N打头的钢筋=净跨长+2锚固长度锚固长度同框架梁下部钢筋8．拉筋：当梁宽≤350时,拉筋直径为6计算工程量时用来计算当梁宽＞350时,拉筋直径为8拉筋单长=梁宽-2保+2 max10d,75拉筋根数=净跨长-502/非加密区间距2+1腰筋根数/29．附加吊筋：吊筋单根长度=次梁宽+250+2梁高-2保/sin45°sin60°+220d当主梁高≤800时,吊筋角度为45度；当主梁高＞800时,吊筋角度为60度. 备注：主次梁相交处,注意附件的箍筋10．屋面框架梁屋面梁上部通长筋=总净跨长+左锚固+右锚固+搭接长度搭接个数搭接长度：如为机械连接或焊接连接时,搭接长度为0左右锚固长度=支座宽-保护层+梁高-保护层保：为柱的保护层三、板钢筋1．板底受力筋单根长度=净跨长+左伸长度+右伸长度+弯钩长度2板面受力筋单根长度=净跨长+锚固长度2板底受力筋根数=板面受力筋根数=分布范围/板筋间距+1伸出长度：端支座为梁、圈梁、剪力墙时,伸出长度= max1/2支座宽,5d端支座为砌体墙时,伸出长度=max1/2墙厚,120,板厚180°弯钩长度=当钢筋为一级钢时,末端需加180°弯钩锚固长度：支座宽-保护层≥la时,直锚,直锚长度=la支座宽-保护层＜la时,弯锚,弯锚长度=支座宽-保护层+15d分布范围=净跨长-1/2板筋间距22．端支座板负筋长度=锚入长度+板内净尺寸+弯折长度中间支座板负筋长度=左标注长度+右标注长度+弯折长度2注意标注的长度是否含支座宽负筋根数=布筋范围/板负筋间距+1锚入长度：支座宽-保护层≥la时,直锚,直锚长度=la支座宽-保护层＜la时,弯锚,弯锚长度=支座宽-保护层+15d弯折长度：板厚-保护层2保护层为板的保护层布筋范围：净跨长-1/2板筋间距23．分布筋单根长度=净跨轴线长度-负筋标注长度2+搭接长度2搭接长度：分布筋与负筋的搭接长度为150mm端支座分布筋根数=负筋板内净长-1/2板分布筋间距/分布筋间距+1中间支座分布筋根数=左侧板内净长-1/2板分布筋间距/分布筋间距+1+右侧板内净长-1/2板分布筋间距/分布筋间距+1四、独立基础钢筋1．独立基础底板长度＜2500时X方向底板钢筋单根长度=X方向的基础边长-2保护层X方向底板钢筋根数=Y方向的基础边长—min75,S/22/S+1S为X方向独立基础钢筋的分布间距Y方向底板钢筋单根长度=Y方向的基础边长-2保护层Y方向底板钢筋根数=X方向的基础边长—min75,S/22/S+1S为X方向独立基础钢筋的分布间距2．独立基础底板长度≥2500时X方向底板钢筋单根长度:①外侧钢筋单根长度=X方向的基础边长-2保护层外侧钢筋根数：2根②其余钢筋单根长度= X方向的基础边长-保护层.1 X方向的基础边长其余钢筋根数=Y方向的基础边长—min75,S/22/S-1Y方向底板钢筋单根长度:①外侧钢筋单根长度=Y方向的基础边长-2保护层外侧钢筋根数：2根②其余钢筋单根长度= Y方向的基础边长-保护层.1 Y方向的基础边长其余钢筋根数=X方向的基础边长—min75,S/22/S-1。
钢筋的下料长度的计算1.定义钢筋配料是根据结构配筋图，先绘出各种形状和规格的单根钢筋并加以编号，然后分别计算钢筋下料长度和根数，填写配料单，申请加工。
2.钢筋下料长度计算钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。
各种钢筋下料长度计算如下：直钢筋下料长度=构件长度－保护层厚度+弯钩增加长度弯起钢筋下料长度=直段长度+斜段长度－弯曲调整值+弯钩增加长度箍筋下料长度=箍筋周长+箍筋调整值上述钢筋需要搭接的话，还应增加钢筋搭接长度[1]。
下料长度：是按钢筋弯曲后的中心线长度来计算的，因为弯曲后该长度不会发生变化。
外包标注：简图尺寸或设计图中注明的尺寸不包括端头弯钩长度，它是根据构件尺寸、钢筋形状及保护层的厚度等按外包尺寸进行标注的，他有几种不同的标注方法，具体见下图：弯曲量度差：钢筋弯曲时，其外壁伸长，内壁缩短，而中心线长度并不改变，计算钢筋的下料长度是按中心线的长度计算的。
显然外包尺寸大于中心线长度，它们之间存在一个差值，我们称之为“量度差值”。
弯钩增加长度：当使用不同的外包标注方法时，有可能外包标注的长度没有弯钩按中心线长度增加的大，这样就存在一个实际下料长度和外包标注之间的一个差值，这个差值就是下料时应按外包标注所增加的长度，具体右图。
如上图90度弯钩，当按如下两种外包标注时其弯钩的计算方法不同。
如果外包尺寸只标注L，那么就存在一个弯钩增加长度，即实际下料长度应是钢筋中心线的长度，也就是钢筋垂直弯曲部分长度AB，加上90圆弧长度，再加上底部除圆弧部分的长度S，大于外包标注尺寸L，即AB+R+S与L的差值就是弯钩的增加长度。
如果外包尺寸标注L，L1，则这时的实际下料长度AB+R+S明显小于外包标注长度L1+L，这时L1+L与AB+R+S的差值就为弯曲量度差。
总结：从以上解释可以看出，对于不同的标注，需要使用不同的计算方法，当90弯钩按第二种方法标注时，其下料长度为外包尺寸之和减去弯曲量度差，若按第一种方法标注时，则下料长度为外包之寸加上弯钩增加长度。

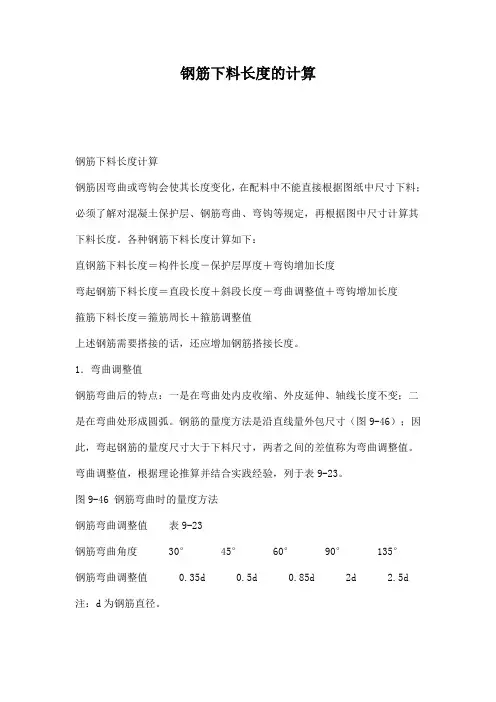

钢筋下料长度的计算钢筋下料长度计算钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。
各种钢筋下料长度计算如下：直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋弯钩增加长度箍筋下料长度＝箍筋周长＋箍筋调整值上述钢筋需要搭接的话，还应增加钢筋搭接长度。
1．弯曲调整值钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸、轴线长度不变；二是在弯曲处形成圆弧。
钢筋的量度方法是沿直线量外包尺寸（图9-46）；因此，弯起钢筋的量度尺寸大于下料尺寸，两者之间的差值称为弯曲调整值。
弯曲调整值，根据理论推算并结合实践经验，列于表9-23。
图9-46 钢筋弯曲时的量度方法钢筋弯曲调整值表9-23钢筋弯曲角度30°45°60°90°135°钢筋弯曲调整值 0.35d 0.5d 0.85d 2d 2.5d注：d为钢筋直径。
2．弯钩增加长度钢筋的弯钩形式有三种：半圆弯钩、直弯钩及斜弯钩（图9-47）。
半圆弯钩是最常用的一种弯钩。
直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。
斜弯钩只用在直径较小的钢筋中。
图9-47 钢筋弯钩计算简图（a）半圆弯钩；（b）直弯钩；（c）斜弯钩光圆钢筋的弯钩增加长度，按图9-47所示的简图（弯心直径为2.5d、平直部分为3d）计算：对半圆弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。
在生产实践中，由于实际弯心直径与理论弯心直径有时不一致，钢筋粗细和机具条件不同等而影响平直部分的长短（手工弯钩时平直部分可适当加长，机械弯钩时可适当缩短），因此在实际配料计算时，对弯钩增加长度常根据具体条件，采用经验数据，见表9-24。
半圆弯钩增加长度参考表（用机械弯）表9-24钢筋直径（mm）≤6 8~10 12~18 20~28 32~36一个弯钩长度（mm） 40 6d 5.5d 5d 4.5d3．弯起钢筋斜长弯起钢筋斜长计算简图，见图9-48。

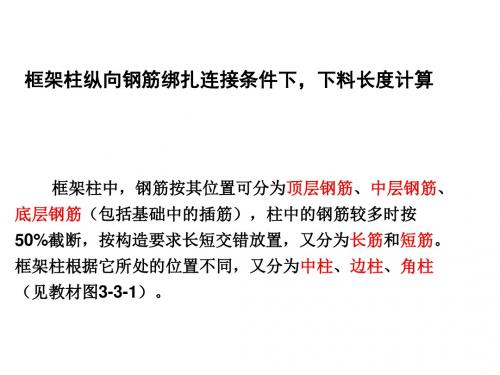

项目一框架柱钢筋的翻样与加工《任务二框架柱钢筋的下料长度计算》教学设计课题任务二框架柱钢筋的下料长度计算教学时间8课时教学目标知识与技能1、理解钢筋下料计算的基本原理和方法；2、能够进行钢筋下料长度及钢筋根数计算3、能够填写钢筋配料单；过程与方法1、明确理解钢筋下料计算的基本原理和方法；2、探究柱中纵筋、箍筋计算方法。
情感、态度、价值观1、通过学习下料计算的基本原理和方法，培养理论学习能力；2、通过柱内钢筋下料培养认真、细致的工作态度。
教学重点钢筋下料长度及钢筋根数计算教学难点1钢筋下料计算的基本原理和方法；2钢筋下料长度及钢筋根数计算教学内容及其过程学生活动教师导学一、引入课题1. 框架柱中纵向钢筋下料长度如何确定？2. 框架柱中的箍筋的数量如何确定？二、导学提纲1纵向钢筋下料计算的基本原理和方法（1）一般设计图中注明的钢筋尺寸是其外轮廓尺寸（从外皮到外皮量取），称为尺寸，钢筋加工完毕后，也按检查验收。
钢筋经弯曲后的特点是在弯曲处内皮被压缩，外皮被拉长，而加工前后不变，此中心长度值为在直段钢筋上应截取的长度，即。
下料长度计算的基本原理是（2）直钢筋下料长度＝弯起钢筋下料长度＝箍筋下料长度＝。
2.钢筋的锚固（1）基本锚固长度计算公式（2）受拉钢筋的锚固长度应根据具体锚固条件按下列公式计算，且不应小于200mm。
让同学结合已有的知识，讨论钢筋弯曲加工后尺寸上有何变化？对钢筋下料长度计算有何影响？1、自主学习自学教材、自主完成导学提纲，记录疑点或无法解决的问题，为交流作准备。
2、组内交流在小组长的组织下，有序开展交流与探讨，共同解决存在的问题，并整理交流的结果。
3、小组展示通过学生讨论引入课题。
1、布置前置作业课前精心预设前置作业，（由导学提纲、练一练、探究与感悟组成）组织学生自主学习。
2、巡视导学巡视课堂，了解情况，对问题与疑点积极引导，适时点拨。
对学困生积极鼓励，并适度助学。
3、点评与精讲（3）有抗震要求的混凝土结构构件的纵向受力筋的锚固和连接还应符合下列要求：3.绑扎接头搭接长度（1）纵向受拉钢筋绑扎搭接接头的搭接长度计算公式，且不应小于300mm。
钢筋下料计算公式钢筋下料计算公式(结合G101图集)框架梁1。
上部贯穿钢筋(上部贯穿钢筋)长度=左支撑锚固右支撑锚固2的净跨度长度。
端撑负筋端撑负筋长度：第一排为LN/3端撑锚固值；第二排在LN/4端承锚固值的钢筋下.钢筋下料计算公式(结合G101图集)框架梁1、上层贯通钢筋上部贯穿钢筋长度(上部贯穿钢筋)=左支座贯穿锚固和右支座锚固的净跨度长度2.端部支撑的负强化端头支架负筋长度：第一排为LN/3端头支架锚固值；第二行是LN/4端支撑的锚固值钢筋下料计算公式(结合G101图集)3.中间支撑的负筋中间支撑负筋：第一排为ln/3中间支撑值ln/3；第二行是ln/4中间轴承值ln/44.下部加强件下部钢筋长度=净跨度长度左侧支座锚固右侧支座锚固5、腰肌结构钢筋：结构钢筋长度=净跨长+215d扭转加固：算法与通过加固相同6、系带拉杆长度=(梁宽-2保护层)+211.9d(地震钩值)2d7、箍筋箍筋长度=(梁宽-2保护层梁高-2保护层)2 11.9d 8d箍筋数量=2 *【(加密区长度-50)/加密间距1】(未加密区长度/未加密间距-1)8、钢吊架吊杆长度=2*锚具2*斜截面长度，次梁宽度2*50，包括框架梁高度800mm夹角=60；框架梁高度800mm夹角=45其他光束一、非框架梁03G101-1中，对非框架梁加固的简单说明与框架梁加固处理的不同之处在于：1.普通梁设置箍筋时，不再需要区分加密区和非加密区。
2.只需要12d下部纵向钢筋锚入支座的天数；3.上部纵筋锚固在支座内，不再考虑0.5HC 5d的判断值。
解释请参考03G101-1。
二、框架梁1.框支梁支座负筋延伸长度为ln/3；2.下部纵向钢筋端部支撑的锚固值与框架梁的锚固值相同；3.上纵筋中第一排主筋端支撑锚固长度=支撑宽度-保护层梁高-保护层LAE，第二排主筋锚固长度LAE；4.梁中部钢筋延伸至梁端水平直锚，然后横向弯曲15d；5.箍筋加密范围0.2 ln11.5HB；7.侧结构钢筋和扭转钢筋的处理与框架梁一致。
