机箱前置USB、音频线连接方法机箱前置USB和音频接口给我们工作和娱乐带来便利，但当你面对一大把散乱的机箱前置插线，手上又没连线说明时，如果盲目插上，轻则无法使用USB、音频设备，重则烧毁设备或主板。
一、前置USB常用接线方法USB全称为Universal Serial Bus，中文可译成"万用串列总线"，其传输信号时需要5V的电压支持.这个特点允许小设备能直接从电脑电源得到供电。
USB所能连接的设备可达127个且允许热插拔。
USB连线定义红线：电源正极（标识为：+5V或VCC+）：负责供应电流给USB设备（此接错易烧主板）白线：负电压数据线（标识为：Data-或USB Port -）负责数据传输及交换（正负极弄反烧U盘芯片）绿线：正电压数据线（标识为：Data+或USB Port +）黑线：接地（标识为：GROUND或GND）某些机箱厂商基于其本身的工艺设计要求，信号线的颜色会与上面介绍的不尽相同(如图)。
有的机箱厂商将信号线进行分散并对每一根信号线作以标识，部分机箱厂商将USB线做到一个模块上。
下面将常用类型说明如下：注：连线插接时一定要断电操作！~第一类：8针型该类型的针脚是1999年以前生产的主板所用，不过目前少数P4级（低档）主板也有采用。
接线方法：将红线插入USB针脚1与针脚2，余下接线按Data-、Data +、GROUND顺序依次插入余下USB针脚（见图一）第二种接线方式是第2行与第1行接线正好相反（见图二）第二类，9针型为目前最常用的类型，该类型的USB针脚接线较为统一，可通用于大多数主板。
图三对应实物图(最常用型)图四和图三数据线正负正好相反,如果是图三误插成图四，会烧U盘芯片。
可用带USB接口的鼠标测试.第三类：10针型采用该针脚类型的产品多为采用i815、i815E、i815EP、KT133等芯片组的主板，接法较前两种类型来说要乱得多，总结下来大致有以下五种接法：附:常用几种接线说明书接线技巧1、看主板标识上图是两个USB端口，主板上一般有USB1、USB2标识，每个USB插座分2行，可安装两个USB接口。

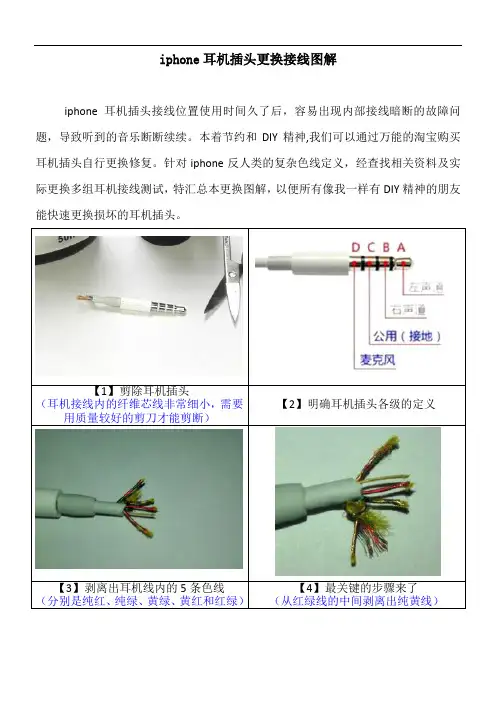

iphone耳机插头更换接线图解
iphone耳机插头接线位置使用时间久了后，容易出现内部接线暗断的故障问题，导致听到的音乐断断续续。
本着节约和DIY精神,我们可以通过万能的淘宝购买耳机插头自行更换修复。
针对iphone反人类的复杂色线定义，经查找相关资料及实际更换多组耳机接线测试，特汇总本更换图解，以便所有像我一样有DIY精神的朋友能快速更换损坏的耳机插头。
【1】剪除耳机插头
（耳机接线内的纤维芯线非常细小，需要
用质量较好的剪刀才能剪断）
【2】明确耳机插头各级的定义
【3】剥离出耳机线内的5条色线
（分别是纯红、纯绿、黄绿、黄红和红绿）
【4】最关键的步骤来了
（从红绿线的中间剥离出纯黄线）
剥离出来的各色线的定义是：纯绿（左声道线）
、纯红（右声道线）、黄绿、黄红和红绿（公共接地）、纯黄色线（麦克风线）
【5】按图2耳机插头各级的定义逐一将
各色线焊接至耳机插头
【6】完全焊好后的样子
(用大30w的尖嘴烙铁就可以对耳机线内的漆包线直接上锡)
【7】焊好后在焊接位置上UV胶固化绝
缘或用热缩套管收缩绝缘
【8】完全美修复
我在网上查,接头从头到根的定义是左右地麦
我昨晚用万用表测了下,纯红纯绿应该是左右,黄红和绿红应该是地,于是我以为那个红黄绿三色的线是麦呢,就都接到根上了,结果今天上班测试了下,能听到声音,但是线控不好用啊.
所以求助,那根红黄绿三色的线到底怎么接。
3.5毫米耳机插座插头的结构和接线方式一、3.5毫米前置音频插座的结构根据英特尔关于AC97前置音频接口的规范，机箱的前置音频面板采用两种3.5毫米微型插座：1开关型的，2无开关型的，见下图：开关型的2和3，4和5端是两个开关，当没有插头插入时，2和3，4和5端是连通的，当插头插入时2和3，4和5端断开。
无开关的就是没有3，4两个开关端。
3.5毫米插头一般可分为三芯和二芯两种，如下图：二芯插头一般用于麦克，三芯插头一般用于立体声音耳机（有源音箱）。
现在二芯插头很少，所以麦克也用三芯插头。
耳机和麦克插头的接线定义如下图：麦克、耳机插头的接线如下图：采用三芯的麦克插头还有两种接法，如下图：这种接法没有麦克偏置，如果和麦克插座接线配合不准确。
会不好用。
3、前置麦克连接的问题前置音频口的连接，耳机一般没有什么问题，麦克会经常出现问题，原因是有些机箱的前置麦克插座的接线方式不标准。
下图列出了标准接线和非标准接线的区别：标准的接线有三条线：地线、麦克输入、麦克偏置。
非标准的有二条线：地线和麦克输入，把麦克偏置省了。
非标准1是把插座1、3短接，非标准2是3脚空着。
这两种的把MIC_IN接到JAUD1的1脚是可以使用的。
非标准3是把2、3短接，这种插入标准插头的麦克肯定是没有声音的，除非也用那种和之相对应接法的非标准插头的麦克。
4、前置音频线英特尔规范中对前置音频线也作了规定：左右声道、麦克以及AUD_VCC/HP_ON都要成对屏蔽，同时这些线还要组合在一起外层屏蔽。
参考下图：国内的机箱看不到有符合这种标准的前置音频线。
这种标准的音频线会减少干扰，降低噪声。
市场主流低端的6（5.1）声道主板一般配置3个插孔的音频接口，这三个插孔分别是①蓝色的音频输入②绿色的音频输出③粉色的麦克输入。
这三个插孔通过软件设置可以提供4-或6-声道模拟音频输出功能。
AC97音量控制面板和HD音量控制面板最大的差异在录音/input音量控制面板。
1联想计算机前置音频线、USB 数据线联想计算机的前置音频线、USB 数据线的接法均与标准机箱不同。
AC97音频线使用7针插座，HD 音频线使用13针插座。
以下分别介绍，便于运用联想机箱换装标准主板时改接前置音频线、USB 数据线参考。
一、联想前置音频AC97（7针）改接标准AC97（9针）1. 联想7针（AC97）2. 标准9针（AC97）上下插座连线方法：1接1，2悬空不用，7接2，3接5，4接6，5接9，6接10。
用一根线从3连到1，作为MIC 供电电源（不接就不能录音）。
不插耳机时，5、6相通，9、10相通；插上耳机时，5、9通耳机，6、10与耳机切断连接。
以上是AC97规范的改接。
■1 ■2 ■3 ■4 ■5 ■6 ■7 ■9 ■101、 AUD_MIC2、 AUD_GND3、 AUD_MIC_BIAS4、 AUD_VCC5、 AUD_FPOUT_R6、 AUD_RET_R7、 HP_ON8、 KEY9、 AUD_FPOUT_L 10、AUD_RET_L 前面板麦克输入 模拟音频电路用地线 麦克供电电源给模拟音频电路用的已滤波的+5V 供电 前面板右声道音频信号 前面板右声道音频信号返回 保留给将来耳机放大电路用 空针脚前面板左声道音频信号 前面板左声道音频信号返回■1 ■2 ■3 ■4 ■5 ■6 ■71- MIC 2- GND (MIC) 3- Front LINE Out(R) 4- LINE Next(R) 5- Front LINE Out(L) 6- LINE Next(L) 7- GND (fLO) 8- (Cut away)2 二、联想前置HD （13针）高保真音频改接标准HD （9针）1. 联想13针（HD Audio ）高保真音频2. 标准9针（HD Audio ）高保真音频上下插座连线方法：2接7，4接10，5接3，6接6，7接1，9接5，10接4，11接9，13接2。
