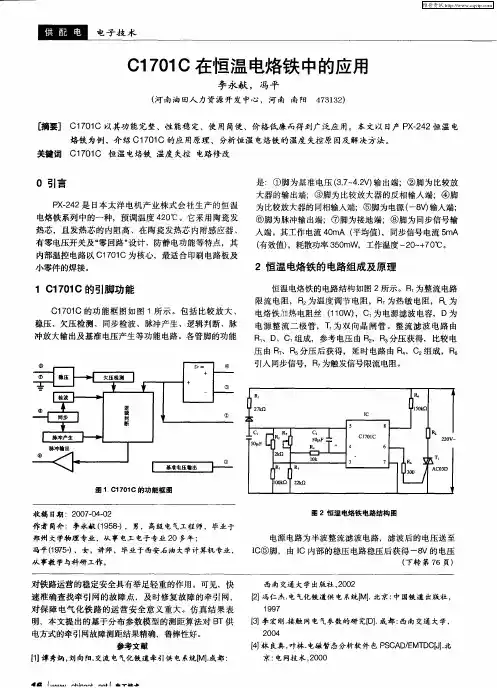

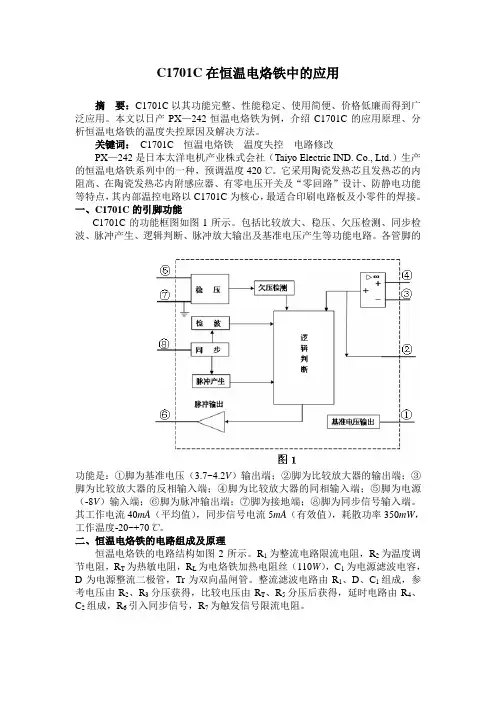

恒温电烙铁电路图

可调恒温电烙铁的组装与拆卸简介：通过对于905C的烙铁拆卸，获得了这种简易恒温烙铁的内部电路图的原理以及控温的条件。

熟悉了双向导通晶闸管MAC97A6的特性，可以在以后的简易市电功率控制中使用。

关键词：恒温烙铁，MAC97A6，热电偶§00 背景这仍然是一个同事给我的一般普通的可调恒温电烙铁。

据说它现在已经无法恒温了。

具体什么问题，需要进行检查来确定。

下面是这款 905E型调温恒温烙铁的封装说明。

▲ 图1 恒温烙铁封装上的规格说明§01 上电测试1.1 初步上电给电烙铁上电，手柄内部电路上的LED点亮。

但是烙铁始始终温度没有升高。

▲ 图上电后手柄内部的电路LED点亮初步猜测这个老铁电阻丝断掉了。

1.2 拆卸烙铁松开固定烙铁头的金属帽，可以将前端的烙铁头拆卸。

松开手柄前端的三个木纹螺丝钉，两个纵向，一个横向固定。

取下文档调节旋钮，便可以将烙铁内部电路板从手柄塑料壳退出来。

▲ 图1.2.1 恒温烙铁拆卸之后内部电路板▲ 图1.2.3 手柄电路板上的元器件1.2.1 测试烙铁发热陶瓷芯烙铁发热陶瓷芯是四线接口。

根据请问，四跟烙铁芯怎么接线？介绍，四线中，两个透明封装引线应该是加热丝线，红-蓝线应该是内部的热电偶输出信号线。

红色为正极，蓝色为负极。

▲ 图1.2.2 烙铁发热管四线接口（1）测量发热陶瓷芯引线从电路板上可以看到，发热陶瓷芯的两个透明封装引线通过一个双向导通的晶闸管进行控制。

红蓝线则是引入后面的电路中。

▲ 图1.2.4 发热陶瓷芯接口使用数字万用表分表测量发热陶瓷芯引线之间的电阻。

发热陶瓷芯引线电阻：••透明加热引线：无穷大•红蓝测温：1.2Ω根据请问，四跟烙铁芯怎么接线？介绍，对于普通的加热陶瓷芯的加热引线端的电阻应该在14欧姆左右。

现在测量其为无穷大，说明这个加热陶瓷管内部的加热丝已经损坏，无法进行修复了。

1.3 维修结论通过上面测试可以看到这把恒温烙铁的加热芯已经断开，这是造成它无法升温的主要问题。

电烙铁调温控制电路及贴⽚元件焊接图解教程贴⽚元件焊接图解教程贴⽚元件焊接图解教程
⾸先来张全部焊接⼀个点的PCB图
当然这是焊接贴⽚的必须⼯具
这个是准备焊接的DD(晕倒,稍不⼩⼼会不见)
先⽤烙铁加热焊点
然后夹个贴⽚马上过去
等贴⽚固定后焊接另外⼀边!
焊接IC了，先在PCB上固定贴⽚IC的⼀个脚
然后⼤规模全部堆满脚!成了这个样⼦
然后找跟细铜丝和松⾹象拉丝苹果
放到IC脚上!⽤铜丝吸锡
最后⽤酒精清洗（⽤棉签）
你会发现松⾹很块就会融化⽽不见!
做点结尾⼯作
完成的样⼦
电烙铁控制电路
电烙铁控制电路
调节电烙铁温度的电流控制电路适⽤⼀个⾼压集成调节器TL783（U1）.如果⽤图中规定的元件值，则此电路只能⽤于25W或低于25
W的电烙铁。

贴片元件焊接图解教程贴片元件焊接图解教程
首先来张全部焊接一个点的PCB图
当然这是焊接贴片的必须工具
这个是准备焊接的DD(晕倒,稍不小心会不见)
先用烙铁加热焊点
然后夹个贴片马上过去
等贴片固定后焊接另外一边!
焊接IC了，先在PCB上固定贴片IC的一个脚然后大规模全部堆满脚!成了这个样子
然后找跟细铜丝和松香象拉丝苹果
放到IC脚上!用铜丝吸锡
最后用酒精清洗（用棉签）你会发现松香很块就会融化而不见!
做点结尾工作完成的样子
电烙铁控制电路
电烙铁控制电路
调节电烙铁温度的电流控制电路适用一个高压集成调节器TL783（U1）.如果用图中规定的元件值，则此电路只能用于25W或低于25
W的电烙铁。

自制(xxxx黄花恒温电烙铁)发布:|来源:xiexiaolao |查看:2622次|用户关注：自制恒温电烙铁电路图(广广州黄花恒温电烙铁)简易恒温电烙铁，其恒温控制部分由市电直接供电去驱动双向可控硅的电路，一旦出问题往往使元器件烧黑或炸裂，损坏器件的颜色、标记就无法辨认，给维修带来困难。

这里，我们以有代表性的广州黄花电子电器厂９０５Ｃ型恒温电烙铁为例，对恒温烙铁的工作原理加以介绍。

该电烙铁控温范围是１００℃～４００℃，调温标志标明低、中、高位，控温精度标称±５％，采用了热电偶传感器。

控制电路自制恒温电烙铁电路图(广广州黄花恒温电烙铁)简易恒温电烙铁，其恒温控制部分由市电直接供电去驱动双向可控硅的电路，一旦出问题往往使元器件烧黑或炸裂，损坏器件的颜色、标记就无法辨认，给维修带来困难。

这里，我们以有代表性的广州黄花电子电器厂９０５Ｃ型恒温电烙铁为例，对恒温烙铁的工作原理加以介绍。

该电烙铁控温范围是１００℃～４００℃，调温标志标明低、中、高位，控温精度标称±５％，采用了热电偶传感器。

控制电路采用了交流市电直接降压、滤波、稳压供电方案。

工作原理见下图。

市电ＡＣ２２０Ｖ经Ｒ１降压、Ｄ１半波整流、Ｄ２削波稳压、Ｃ１滤波后作为比较器件ＩＣ的电源电压及调温设定电压源。

ＩＣ－Ａ③脚为热电偶检测电压输入端（与温度值对应）；②脚为调温设定电压。

在②、③脚两端电压比较后，由①脚输出。

其中Ｒ５的作用是将输入的很少一部分反馈至同相输入端③脚，以使在小信号波动时输出锁定不变。

当热电偶检到温度偏低时；③脚电平相对②脚低，使输出①脚也低。

进而使ＩＣ－Ｂ放大器⑥脚相对于固定偏置的⑤脚偏低，使输出⑦脚为高。

由于ＩＣ－Ｂ⑤脚电压是由ＡＣ２２０Ｖ经Ｒ６、Ｒ７分压而得，因而，频率、相位完全与ＡＣ２２０Ｖ相同。

与⑥脚直流比较后在⑦脚输出交流电压。

该交流电压经Ｃ２、Ｄ４、Ｄ３和Ｄ４反向并联（作用同双向二极管）触发双向可控硅，使相应的电压加到烙铁电热丝上，以达到恒温的目的。

936恒温电烙铁电路图936恒温电烙铁电路图一：烙铁的原理936烙铁是一种可恒温、低电压、长命数烙铁，具有牢靠接地线，并与市电隔绝，在修补各种富含贴片元件和集成电路的印制电路板时。

尤为便当安全。

首要依托温度反应电路来操控发热元件的通电和断电来完结控温的。

二：烙铁的结构936烙铁首要由三大有些构成：变压器，温度操控板，手柄。

三：烙铁的原理936烙铁在接通电源后，操控板查看温控回路，温控回路通时，IC1操控Q1导通，发热芯开端通电加热，当温度到了设定温度时，IC1操控Q1断电，中止加热，Q1恰当于电子开关，发热芯的电源由Q1来操控。

四：多见疑问的处理936烙铁在接通电源后，操控板查看温控回路，温控回路通时，IC1操控Q1导通，发热芯开端通电加热，一同面板指示灯会常亮，当温度到了设定温度时，IC1操控Q1断电，中止加热，一同面板指示灯会平息，当温度过底时再次接通电源，来回重复通断来操控温度。

咱们翻开电源开关后，指示灯不亮，不发热，先查询一个细节，指示灯会不会闪一下，（大大都烙铁的现像，也会有单个品牌的不会）会闪一下阐明电源巳经给操控板供电了，阐明操控板没有查看感温头。

或许的要素有5个方面：1.操控板的座子松动，断线；2操控板座子和手柄接口触摸不良；3手柄线有断线；4手柄的烙铁芯坏；5手柄用错，烙铁芯阻值不匹配。

翻开电源开关后，指示灯不亮，也不闪，或许的要素有4个方面：1电源线断；2变压器坏；3稳妥管烧坏；4Q1坏指示灯亮，但不发热，或许的要素有4个方面：1操控板上的接头松动，触摸不良；2手柄接头与操控板接头触摸不良；3手柄电线断线；4发热芯坏指示灯亮，发热，但不恒温，烙铁头过热烧红，或许的要素有2方面：1发热芯坏；2手柄用错，烙铁芯阻值不匹配。

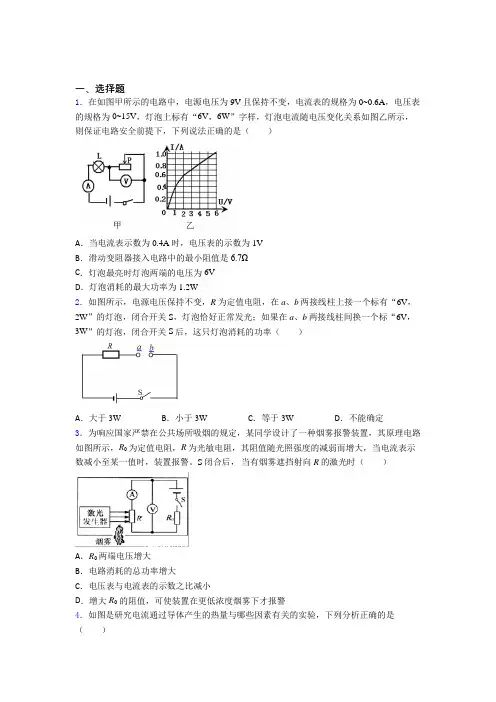

一、选择题1．在如图甲所示的电路中，电源电压为9V且保持不变，电流表的规格为0~0.6A，电压表的规格为0~15V，灯泡上标有“6V，6W”字样，灯泡电流随电压变化关系如图乙所示，则保证电路安全前提下，下列说法正确的是（）A．当电流表示数为0.4A时，电压表的示数为1VB．滑动变阻器接入电路中的最小阻值是6.7ΩC．灯泡最亮时灯泡两端的电压为6VD．灯泡消耗的最大功率为1.2W2．如图所示，电源电压保持不变，R为定值电阻，在a、b两接线柱上接一个标有“6V，2W”的灯泡，闭合开关S，灯泡恰好正常发光；如果在a、b两接线柱间换一个标“6V，3W”的灯泡，闭合开关S后，这只灯泡消耗的功率（）A．大于3W B．小于3W C．等于3W D．不能确定3．为响应国家严禁在公共场所吸烟的规定，某同学设计了一种烟雾报警装置，其原理电路如图所示，R0 为定值电阻，R为光敏电阻，其阻值随光照强度的减弱而增大，当电流表示数减小至某一值时，装置报警。

S闭合后，当有烟雾遮挡射向R的激光时（）A．R0 两端电压增大B．电路消耗的总功率增大C．电压表与电流表的示数之比减小D．增大R0的阻值，可使装置在更低浓度烟雾下才报警4．如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是（）A ．本次探究实验中没用到控制变量法。

B ．通电后，甲图中A 、B 电阻产生的热量之比是1：2C ．为了探究电热与电阻的关系，应该选择乙实验D ．通电时间相同时，甲装置中左边U 形管的高度差更大5．在用电高峰时，家庭电路中的电压会比其他时段的220V 稍微降低。

一盏标有“220V 100W ”的白炽灯，在用电高峰和其他时段相比（ ）A ．额定功率不变，灯泡变暗B ．实际功率不变，灯泡变暗C ．实际功率减小，灯泡变亮D ．额定功率减小，灯泡变亮6．一阻值为R 的电阻丝接在电压为U 的电路中，在t 时间内放出的热量为Q ，现把该电阻丝对折起来接到原来的电路中，放出同样多的热量，需要的时间是（ ）A ．4tB ．2tC ．tD ．2t7．如图是小松同学做电学实验时所画电路图的一部分，根据此图中所提供器材，可以直接研究的问题是（ ）A ．测小灯泡消耗的电能B ．测小灯泡产生的热量C ．测小灯泡的实际电功率D ．以上都不对8．如图甲是某款电子测温仪，图乙是它内部的原理图，其中电源电压保持不变，R 是热敏电阻，用于靠近人体测温，定值电阻0R 为保护电阻；显示仪是由电流表或电压表改装而成。

第3章元器件的焊接与拆卸3.1 电烙铁电烙铁是一种将电能转换成热能的焊接工具。

电烙铁是电路装配和检修中不可缺少的工具，元器件的安装和拆卸都要用到，学会正确使用电烙铁是提高实践能力的重要前提。

1．结构电烙铁主要由烙铁头、套管、烙铁芯（发热体）、手柄和导线等组成，电烙铁的结构如图3-1-1所示。

烙铁芯通过导线获得供电后会发热，发热的烙铁芯通过金属套管加热烙铁头，烙铁头的温度达到一定值时就可以进行焊接操作了。

图3-1-1 电烙铁的结构2．种类电烙铁的种类很多，常见的有内热式电烙铁、外热式电烙铁、恒温电烙铁和吸锡电烙铁等。

（1）内热式电烙铁内热式电烙铁是指烙铁头套在发热体外部的电烙铁。

内热式电烙铁如图3-1-2所示。

内热式电烙铁体积小、重量轻、预热时间短，一般用于小元器件的焊接，它的功率一般较小，但发热元件易损坏。

图3-1-2 内热式电烙铁内热式电烙铁的烙铁芯采用镍铬电阻丝绕在瓷管上制成，一般20W电烙铁的电阻为2.4kΩ左右，35W 电烙铁的电阻为1.6kΩ左右。

（2）外热式电烙铁外热式电烙铁是指烙铁头安装在发热体内部的电烙铁。

外热式电烙铁如图3-1-3所示。

外热式电烙铁的烙铁头长短可以调整，烙铁头越短，烙铁头的温度就越高。

烙铁头有凿式、尖锥形、圆面形和半圆沟形等不同的形状，可以适应不同焊接面的需要。

（3）恒温电烙铁恒温电烙铁是一种利用温度控制装置来控制通电时间以使烙铁头保持恒温的电烙铁。

恒温电烙铁如图3-1-4所示。

图3-1-3 外热式电烙铁图3-1-4 恒温电烙铁恒温电烙铁一般用来焊接温度不宜过高、焊接时间不宜过长的元器件。

有些恒温电烙铁还可以调节温度，温度调节范围一般在200～450℃。

（4）吸锡电烙铁吸锡电烙铁是将活塞式吸锡器与电烙铁融于一体的拆焊工具。

吸锡电烙铁如图3-1-5 所示。

在使用吸锡电烙铁时，先用带孔的烙铁头将元器件引脚上的焊锡熔化，然后让活塞运动产生吸引力，将元器件引脚上的焊锡吸入带孔的烙铁头内部，这样无焊锡的元器件就很容易拆下来了。

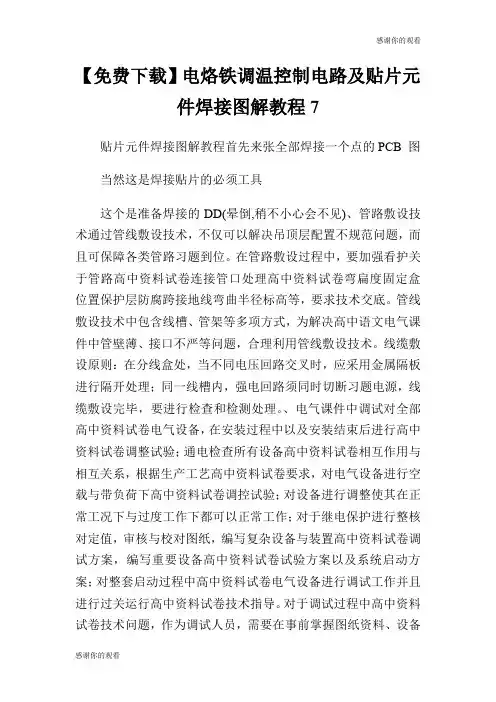

【免费下载】电烙铁调温控制电路及贴片元件焊接图解教程7贴片元件焊接图解教程首先来张全部焊接一个点的PCB 图当然这是焊接贴片的必须工具这个是准备焊接的DD(晕倒,稍不小心会不见)、管路敷设技术通过管线敷设技术，不仅可以解决吊顶层配置不规范问题，而且可保障各类管路习题到位。

在管路敷设过程中，要加强看护关于管路高中资料试卷连接管口处理高中资料试卷弯扁度固定盒位置保护层防腐跨接地线弯曲半径标高等，要求技术交底。

管线敷设技术中包含线槽、管架等多项方式，为解决高中语文电气课件中管壁薄、接口不严等问题，合理利用管线敷设技术。

线缆敷设原则：在分线盒处，当不同电压回路交叉时，应采用金属隔板进行隔开处理；同一线槽内，强电回路须同时切断习题电源，线缆敷设完毕，要进行检查和检测处理。

、电气课件中调试对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料试卷相互作用与相互关系，根据生产工艺高中资料试卷要求，对电气设备进行空载与带负荷下高中资料试卷调控试验；对设备进行调整使其在正常工况下与过度工作下都可以正常工作；对于继电保护进行整核对定值，审核与校对图纸，编写复杂设备与装置高中资料试卷调试方案，编写重要设备高中资料试卷试验方案以及系统启动方案；对整套启动过程中高中资料试卷电气设备进行调试工作并且进行过关运行高中资料试卷技术指导。

对于调试过程中高中资料试卷技术问题，作为调试人员，需要在事前掌握图纸资料、设备制造厂家出具高中资料试卷试验报告与相关技术资料，并且了解现场设备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。

、电气设备调试高中资料试卷技术电力保护装置调试技术，电力保护高中资料试卷配置技术是指机组在进行继电保护高中资料试卷总体配置时，需要在最大限度内来确保机组高中资料试卷安全，并且尽可能地缩小故障高中资料试卷破坏范围，或者对某些异常高中资料试卷工况进行自动处理，尤其要避免错误高中资料试卷保护装置动作，并且拒绝动作，来避免不必要高中资料试卷突然停机。

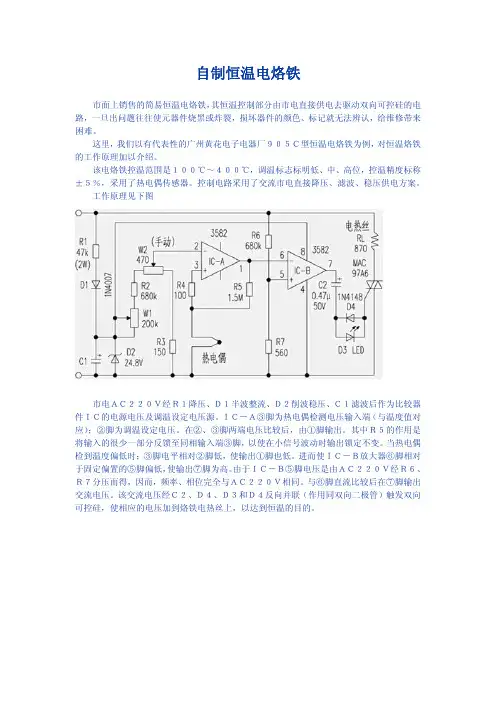

自制恒温电烙铁
市面上销售的简易恒温电烙铁，其恒温控制部分由市电直接供电去驱动双向可控硅的电路，一旦出问题往往使元器件烧黑或炸裂，损坏器件的颜色、标记就无法辨认，给维修带来困难。

这里，我们以有代表性的广州黄花电子电器厂９０５Ｃ型恒温电烙铁为例，对恒温烙铁的工作原理加以介绍。

该电烙铁控温范围是１００℃～４００℃，调温标志标明低、中、高位，控温精度标称±５％，采用了热电偶传感器。

控制电路采用了交流市电直接降压、滤波、稳压供电方案。

工作原理见下图
市电ＡＣ２２０Ｖ经Ｒ１降压、Ｄ１半波整流、Ｄ２削波稳压、Ｃ１滤波后作为比较器件ＩＣ的电源电压及调温设定电压源。

ＩＣ－Ａ③脚为热电偶检测电压输入端（与温度值对应）；②脚为调温设定电压。

在②、③脚两端电压比较后，由①脚输出。

其中Ｒ５的作用是将输入的很少一部分反馈至同相输入端③脚，以使在小信号波动时输出锁定不变。

当热电偶检到温度偏低时；③脚电平相对②脚低，使输出①脚也低。

进而使ＩＣ－Ｂ放大器⑥脚相对于固定偏置的⑤脚偏低，使输出⑦脚为高。

由于ＩＣ－Ｂ⑤脚电压是由ＡＣ２２０Ｖ经Ｒ６、Ｒ７分压而得，因而，频率、相位完全与ＡＣ２２０Ｖ相同。

与⑥脚直流比较后在⑦脚输出交流电压。

该交流电压经Ｃ２、Ｄ４、Ｄ３和Ｄ４反向并联（作用同双向二极管）触发双向可控硅，使相应的电压加到烙铁电热丝上，以达到恒温的目的。
