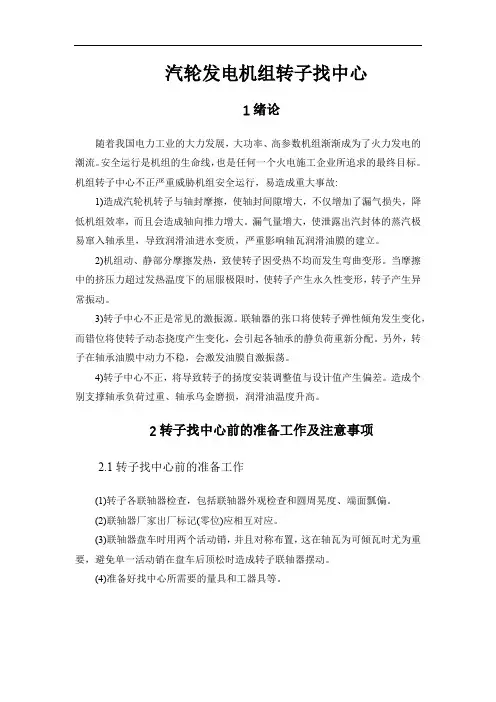

汽轮发电机组转子找中心1绪论随着我国电力工业的大力发展，大功率、高参数机组渐渐成为了火力发电的潮流。
安全运行是机组的生命线，也是任何一个火电施工企业所追求的最终目标。
机组转子中心不正严重威胁机组安全运行，易造成重大事故:1)造成汽轮机转子与轴封摩擦，使轴封间隙增大，不仅增加了漏气损失，降低机组效率，而且会造成轴向推力增大。
漏气量增大，使泄露出汽封体的蒸汽极易窜入轴承里，导致润滑油进水变质，严重影响轴瓦润滑油膜的建立。
2)机组动、静部分摩擦发热，致使转子因受热不均而发生弯曲变形。
当摩擦中的挤压力超过发热温度下的屈服极限时，使转子产生永久性变形，转子产生异常振动。
3)转子中心不正是常见的激振源。
联轴器的张口将使转子弹性倾角发生变化，而错位将使转子动态挠度产生变化，会引起各轴承的静负荷重新分配。
另外，转子在轴承油膜中动力不稳，会激发油膜自激振荡。
4)转子中心不正，将导致转子的扬度安装调整值与设计值产生偏差。
造成个别支撑轴承负荷过重、轴承乌金磨损，润滑油温度升高。
2转子找中心前的准备工作及注意事项2.1转子找中心前的准备工作(1)转子各联轴器检查，包括联轴器外观检查和圆周晃度、端面瓢偏。
(2)联轴器厂家出厂标记(零位)应相互对应。
(3)联轴器盘车时用两个活动销，并且对称布置，这在轴瓦为可倾瓦时尤为重要，避免单一活动销在盘车后顶松时造成转子联轴器摆动。
(4)准备好找中心所需要的量具和工器具等。
2.2转子找中心前的注意事项(1)检查轴承安装序号是否正确。
(2)检查轴承安装方向、位置是否正确，轴瓦垫块接触是否良好。
(3)检查油挡和汽封间隙确认转子和油挡、汽封齿无摩擦。
(4)在找中心前先将转子空盘数圈，消除重力造成的静态垂弧。
(5)百分表装架牢固可靠，测量外圆的百分表表杆要与转子轴心线垂直，测量张口的百分表表杆要与转子端面垂直，消除测量误差。
(6)百分表灵活、不卡涩，标杆接触位置应光滑、平整、无毛刺、锈污等。
(7)盘动转子前因对表，将表针对到零位，避免错读现象。
汽轮发电机组转子找中心计算公式在汽轮发电机组的运行过程中，转子的运转是至关重要的。
其中，转子的转动中心对于运行稳定性和可靠性有着至关重要的影响。
因此，在汽轮发电机组的设计和维护中，求解转子的转动中心是非常必要的。
下面将介绍求解汽轮发电机组转子找中心的计算公式。
转子找中心的背景汽轮发电机组是通过汽轮机驱动发电机转动从而发电的设备。
其中，汽轮机的轴心线与发电机轴心线并不在一条直线上,这就需要通过转子找中心来纠正它们之间的错位,以达到提高设备性能和稳定运行的目的。
通常，转子找中心是通过现场测量所得数据计算来进行，主要测量数据包括:•转轮的径向跳动值；•转轮的轴向偏移值；•连续的单自由度振动测量结果。
为了方便计算，我们将测得的转子径向跳动值化为平均半径值，将转轮轴向偏移值化为平均直径值。
然后就可以利用求解转子找中心的计算公式来计算出转子的转动中心。
求解转子找中心的计算公式基本概念在采用传统的机械方法寻找转子转动中心时，需要通过传感器对转轮高度进行测量，再测出多个高度点的平均值，计算后得出转子的转动中心。
假设转子转动中心为O，则转子上一点P的径向距离r=r1−r2，其中r1为对准设备上转子径向的距离，r2为转轮在循环中的径向跳动量，如图所示：image1.pngimage1.png均值法如果采用测量方法进行求解，可以采用以下的求解公式：$$O(A,r_1) = \\frac{\\sum_{i=1}^{n} (A_i-\\bar{A})r_i}{\\sum_{i=1}^{n} r_i}+r_1$$其中，A为采集到的多个高度点的平均值，r为平均半径值，$\\bar{A}$为A的平均值，n为采集到的高度点数量，r1为对准设备上转子径向的距离。
最小二乘法最小二乘法中的转子找中心公式如下：$$O(A,r_1)\\approx\\frac {\\sum_{i=1}^{n} r_i^2(A_i -\\bar{A})(A_i - r_i\\sin \\theta_i + r_1\\cos \\theta_i)}{\\sum_{i=1}^{n} r_i^2(A_i - \\bar{A})^2} - r_1\\cos \\alpha + D$$其中，$\\theta_i$为第i次测量时转子的转角度数，D为直线与圆心所在线的交点距离转轮的径向跳动量，$\\alpha$为直线斜率的反正切值。
汽轮发电机转子按联轴器找中心基础的不均匀沉降直接影响汽轮发电机的轴系中心。
新装机轴瓦的跑合、机组运行过程中轴瓦钨金的少量磨损、检修中轴瓦钨金、垫铁的研刮使转子位置发生变化等原因，都会导致轴系中心的变化。
再者，在机组投入运行的初期，由于残存的制造内应力、运行中产生的热应力和工质压力的作用，各部件可能发生不同程度的变形；因各处基础未完全稳定也会发生少量的下沉，使轴承座汽缸位置发生少许的变化。
但随着机组运行时间的延长，内应力逐渐消除，基础也相对的稳定，单纯热应力和工质压力造成部件变形对中心的影响就极其微小。
由于轴承座标高的变化、凝汽器真空度及循环水质量的影响因素，使热态中心与冷态中心会有一定的变化。
因此在冷态找中心时要采取预留一定的偏差值。
一般由生产厂家给出，但在经过长时间运行后，应对给定值进行调整。
例：有一200MW机组通流部分改造后，按给定值调整轴系中心后，运行中发现低压缸后轴承油温升高，解体检查该瓦有明显磨损迹象。
处理：略中心不正的危害：略一、汽轮机找中心的有关术语汽轮机中心线：指各转子联成轴系时，轴系中心所形成的一条曲线；转子中心线：指转子自由地放在轴承上，在自重作用下弯曲时，转子几何中心所形成的一条曲线；汽缸中心线：指汽缸前后汽封凹窝中心的连线；轴承中心线：指轴承座挡油圈及轴套孔凹窝的中心连线；二、汽轮机找中心的目的1、汽轮机找中心的目的（1）汽轮机各转子的中心线成为一条连续平滑的曲线。
从而在运行中对轴承不致产生周期性交变力，避免产生振动。
（2）使汽轮机转动与静止部分基本保持同心，其中心偏差在允许范围内。
（3）使轴承的负荷分配符合制造厂设计要求。
2、汽轮发电机转子按联轴器找中心的目的（1）汽轮机发电机各转子的中心线成为一条连续平滑的曲线。
从而在运行中对轴承不致产生周期性交变力，避免产生振动。
（2）使轴承的负荷分配符合制造厂设计要求。
三、汽轮机找中心的前提1、对汽缸一定要找平、找正汽缸横向水平偏差不大于0.02mm，其纵向水平应根据制造厂设计的转子扬度，调整各轴封凹窝中心的高度。

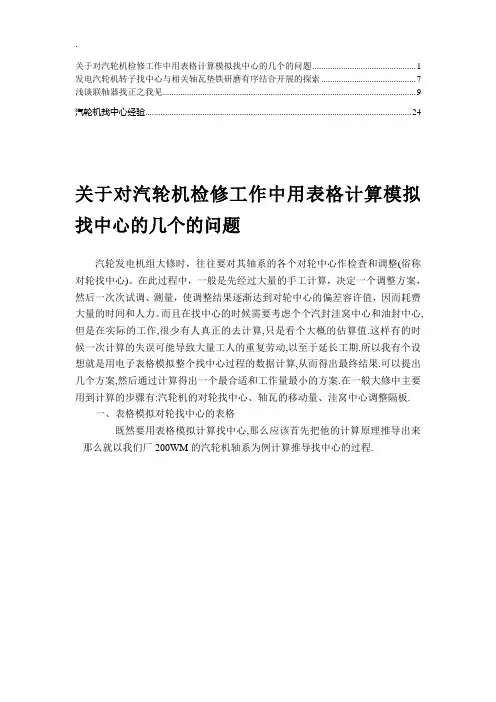

关于对汽轮机检修工作中用表格计算模拟找中心的几个的问题 (1)发电汽轮机转子找中心与相关轴瓦垫铁研磨有序结合开展的探索 (7)浅谈联轴器找正之我见 (9)汽轮机找中心经验 (24)关于对汽轮机检修工作中用表格计算模拟找中心的几个的问题汽轮发电机组大修时，往往要对其轴系的各个对轮中心作检查和调整(俗称对轮找中心)。
