水电站发电设备的操作规程1.概述水电站作为一种可再生能源发电方式，其发电设备的操作规程对于保障发电过程的安全稳定至关重要。

本文将介绍水电站发电设备的操作规程，包括设备启动与停止、设备检修与维护、设备异常处理等内容。

2.设备启动与停止2.1 设备启动2.1.1 检查设备在启动发电设备前，操作人员应仔细检查设备各部件是否正常运转，确保无异常情况发生，如发现异常应及时报告维修人员进行处理。

2.1.2 启动流程操作人员按照统一规定的启动流程，逐步启动发电设备。

包括对水轮机、发电机组、调速系统等设备进行启动操作，确保设备能够顺利启动。

2.1.3 监控设备一旦设备启动，操作人员应持续监控设备的运行状况，及时调整参数，确保设备运行在合理的状态下。

2.2 设备停止2.2.1 停机准备在停机前，操作人员应依照规程进行停机准备工作，包括关闭供水阀门、停用发电机组等操作。

2.2.2 停机流程操作人员按照统一规定的停机流程逐步停止发电设备，确保设备平稳停止运行。

2.2.3 停机记录停机后，操作人员应及时记录停机时间、停机原因以及其他相关信息，以便后续分析与参考。

3. 设备检修与维护3.1 定期检修根据设备运行情况和维护计划，定期进行设备检修。

操作人员应按照规定流程，关闭设备、检查设备状态、更换损坏部件等，确保设备的正常运行。

3.2 日常维护除定期检修外，操作人员还应定期进行设备的日常维护工作。

包括对设备进行清洁、润滑、紧固等操作，确保设备的良好工作状态。

3.3 维修安全在进行设备检修与维护时，操作人员应严格遵守安全操作规程，佩戴符合要求的个人防护设备，并确保设备停电、停水等必要条件，以保障操作人员的安全。

4. 设备异常处理4.1 异常报警一旦发现设备运行出现异常情况，操作人员应及时报警，通知相关人员进行处理，并按照规定的应急预案执行相关操作。

4.2 紧急停机在出现重大故障或危险情况时，操作人员应立即执行紧急停机操作，并采取必要的安全措施，妥善处置故障。

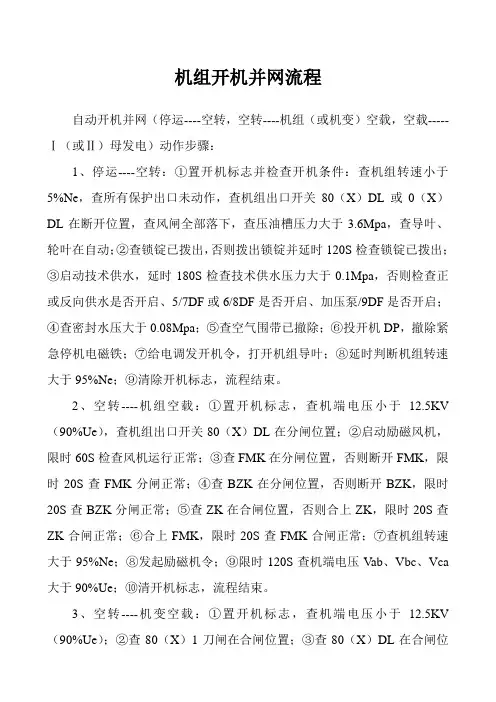

机组开机并网流程自动开机并网（停运----空转，空转----机组（或机变）空载，空载-----Ⅰ（或Ⅱ）母发电）动作步骤：1、停运----空转：①置开机标志并检查开机条件：查机组转速小于5%Ne，查所有保护出口未动作，查机组出口开关80（X）DL或0（X）DL在断开位置，查风闸全部落下，查压油槽压力大于3.6Mpa，查导叶、轮叶在自动；②查锁锭已拨出，否则拨出锁锭并延时120S检查锁锭已拨出；③启动技术供水，延时180S检查技术供水压力大于0.1Mpa，否则检查正或反向供水是否开启、5/7DF或6/8DF是否开启、加压泵/9DF是否开启；④查密封水压大于0.08Mpa；⑤查空气围带已撤除；⑥投开机DP，撤除紧急停机电磁铁；⑦给电调发开机令，打开机组导叶；⑧延时判断机组转速大于95%Ne；⑨清除开机标志，流程结束。

2、空转----机组空载：①置开机标志，查机端电压小于12.5KV （90%Ue），查机组出口开关80（X）DL在分闸位置；②启动励磁风机，限时60S检查风机运行正常；③查FMK在分闸位置，否则断开FMK，限时20S查FMK分闸正常；④查BZK在分闸位置，否则断开BZK，限时20S查BZK分闸正常；⑤查ZK在合闸位置，否则合上ZK，限时20S查ZK合闸正常；⑥合上FMK，限时20S查FMK合闸正常；⑦查机组转速大于95%Ne；⑧发起励磁机令；⑨限时120S查机端电压Vab、Vbc、Vca 大于90%Ue；⑩清开机标志，流程结束。

3、空转----机变空载：①置开机标志，查机端电压小于12.5KV （90%Ue）；②查80（X）1刀闸在合闸位置；③查80（X）DL在合闸位置，否则查0（X）DL在分闸位置、合上80（X）DL、查80（X）DL合闸正常；④查0（X）91、0（X）92、0（X）81、0（X）DL、0（X）51、0（X）52在分闸位置；⑤启动主变风机；⑥查主变风机启动大于三台；⑦接2中的②~~⑩。

– 托盘
• 托盘的作用是减小轴瓦的变形。另外，托盘的轴向 柔度在运行中有一定的均衡负荷作用。 • 其材质应选用能承受较大弯曲应力的高强度材料。
– 绝缘垫
• 通常在轴承座下面或推力头与镜板结合面之间装设 绝缘垫，切断轴电流回路，保护轴瓦工作面，并起 到绝缘和调整轴线的双重作用。
– 油的循环冷却
• 轴承的油循环冷却方式有内循环和外循环两种。 • 中小型水轮发电机轴承的油循环冷却方式一般为内 循环。
• 绕组
– 三相绕组由绝缘导线绕制而成，均匀地分布 于铁芯内圆齿槽中。 – 三相绕组接成Y形，它的作用是当转子磁极旋 转时，定子绕组切割磁力线而感应出电势。
定子叠片加固
• 水轮发电机的转子是转换能量和传递转矩的 主要部件，一般由主轴、转子支架、磁轭、 磁极等部件组成。
立轴水轮发电机转子结构

转
•
通风系统 机组运行时，发电机绕组以及铁芯将产生大量的热量，为了使绕组和铁芯的温 度不至于过高而引起绕组绝缘损坏，发电机必须设置通风冷却装置。 • 一个良好通风系统应具备的基本要求 水轮发电机运行实际产生的风量应达到设计值并略有余量。 各部位（特别是定子的有效段）的冷却风量应合理分配，各部位温度分布均匀。 风路简单，损耗较低。 结构简单、加工容易、运行稳定。 有时还能满足水电厂厂房结构以及利用发电机的热风供厂房冬季取暖。 • 通风元件 压力元件：转子磁极、磁轭、风扇。其中磁极、磁轭是主要的压力元件，在整 个通风系统中占80%~90%的作用。 阻力元件：定子。在整个通风系统中，定子风阻占整个风阻的70%
起动试运行的内容和程序 ：
1. 机组起动试运行的工作范围很广，要进行从水工建筑物 到机电设备的全面检查。一般说来包括试验检查和试运行 两大部分，而且以试验检查为主。 2. 起动试运行程序： （1）水轮发电机组试运行前的检查 （2）机组充水试验 （3）水轮发电机组空载试运行 （4）发电机对主变压器和高压配电装置零起升压试验和电 力系统对主变压器全压冲击合闸试验 （5）水轮发电机组并列及带负荷试验 （6）水轮发电机组甩负荷试验 （7）水轮发电机组连续带负荷试验

水电站水轮发电机组运行及维护要点摘要：在科技日新月异的背景之下，我国水电建设发展迅速，水电站逐渐地成为我国电能供应的主要来源之一。

在水电站的建设过程中，水轮发电机组作为水电系统的重要组成部分，其运转质量对于整个水电系统的运作质量有着直接的影响。

关键词：水电站；水轮发电机组；运行维护；必要性随着科技的快速发展，我国在水电建设方面取得了很多成就。

在水电站运行的过程中，必须定时对设备进行维护与检修，才能够保证设备处于正常的运行状态，同时这也是保证水电站安全运行、电能稳定供应的基础。

但是，从水电站设备的运行来看，设备在使用的过程中，会受到多种因素的影响，所以对其进行有效的维护，才能够将故障扼杀在萌芽状态。

1 水轮发电机组运行中存在的问题1.1 温度过高引发的问题从水电站的建设来看，水路发电机组处于运行状态时，随着时间的推移，温度就会不断的升高，在机电设备的温度达到一定高度时，就会对水轮发电机组产生一定的损耗，这就会影响水轮发电机组的正常运行，带来较大的损失。

1.2 轴承甩油造成的问题从水电站运行的过程来看，经常存在甩油的问题，如是长期存在甩油的现象，不仅会浪费资源，还会带来较大的损失。

首先，当水轮发电机组存在甩油的问题，便会造成定子线圈的外层出现渗油的情况，当渗油的问题过于严重时，通风孔就会被堵塞，影响设备的运行。

在此情况下，水轮发电机组在运行时，随着温度的升高，就会缩短定子线圈的使用寿命，由于通风孔堵塞，定子线圈的保养难度也随之加大，在成巨大的经济损失。

其次，甩油问题的存在，还会对定子线圈的绝缘性能产生一定的影响，导致一系列问题的出现，最终影响水电系统的正常运行，带来巨大的经济损失。

1.3 并网运行时存在的问题在目前，水轮机运行的方式主要有额定运行方式、并网运行方式等。

而在采用并网运行方式时，需要具备以下条件，才能够保证并网运行的质量。

一是发电机出口的电压与系统的电压的误差必须在5%以下；二是发电机的电压相位需要与系统保持一致；三是发电机的频率需要与电网的频率一致；四是发电机的相序需要和系统的相序一致。
