常用气动回路

其它气动回路在气动系统中除了换向回路、速度控制回路和压力控制回路外，根据工作要求，还经常使用下列一些回路。

一、气液联动回路目的：把气压传动转换为液压传动，这就使执行件的速度调节更加稳定．运动干稳。

若采用气液增压回路，则还能得到更大的推力。

气液联动回路装置简单，经济可靠。

1．气液速度控制回路1）气液转换器说明：执行元件3是液压缸；1、2是气液转换器。

作用：气压→液压，获得平稳易控制的活塞运动速度调速：供气节流调速注意：气液转换器中贮油量应不少于液压缸有效容积的1.5倍，同时需注意气液间的密封，以避免气体混入油中。

2）气—液阻尼缸在这种回路中，用气缸传递动力，由液压缸阻尼和稳速，并由液压缸和调速机构进行调速。

由于调速是在液压缸和油路中进行的，因而调速精度高、运动速度平稳。

因此，这种调速回路应用广泛，尤其在金属切削机床中用得最多。

图中所示为串联型气液阻尼缸双向调速回路。

由换向阀1控制气液阻尼缸2的活塞杆前进与后退，阀3和阀4调节活塞杆的进、退速度，油杯5起补充回路中少量漏油的作用。

2．气液增压回路当工作时既要求工作平稳，又要求有很大的推力时，可用气液增压回路。

1）气液增压缸：较低的气压→较高的液压力。

该回路中用单向节流阀调节2）气液缸：工进(右行)液压驱动，返回时用气压驱动。

二、安全保护回路由于气动执行元件的过载、气压的突然降低以及气动执行机构的快速动作等原因，都可能危及操作人员或设备的安全。

因此，在气动回路中，常常要加入安全回路。

l. 双手操作安全回路所谓双手操作回路就是使用两个启动用的手动阀，只有同时按动这两个阀时才动作的回路。

这在锻压、冲压设备中常用来避免误动作，以保护操作者的安全及设备的正常工作。

双手同时按下两个二位三通阀，另外，这两个阀还由于安装在单手不能同时操作的位置上，因而在操作时，只要任何一只手离开，则控制信号消失，主控阀复位，而使活塞杆后退。

2. 过载保护回路当活塞杆在伸出途中遇到故障或其它原因使气缸过载时，活塞能自动返回的回路,称为过载保护回路。

一、实验目的1. 理解和掌握常用气动回路的组成和原理。

2. 学会气动回路的搭建和调试方法。

3. 熟悉气动元件的性能和作用。

4. 提高对气动系统故障分析和排除的能力。

二、实验原理气动回路是指利用压缩空气作为动力源，通过各种气动元件和管道组成的系统，实现对工作机构的控制。

常用气动回路主要包括方向控制回路、压力控制回路、速度控制回路和其它控制回路。

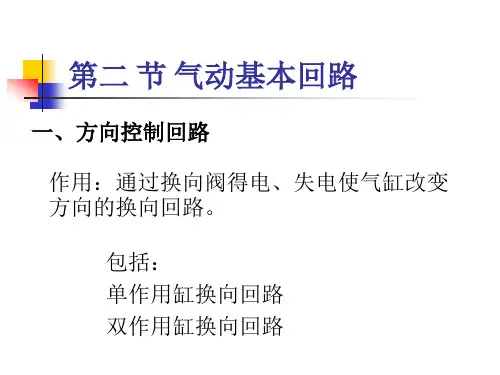

三、实验仪器与设备1. 气动回路实验台2. 气源处理装置3. 气动元件：单向阀、双作用气缸、三位五通换向阀、节流阀、压力表等4. 管道及连接件四、实验内容1. 方向控制回路（1）搭建单作用气缸换向回路，使用三位五通换向阀控制气缸的伸缩运动。

（2）搭建双作用气缸换向回路，使用三位五通换向阀控制气缸的伸出和缩回。

2. 压力控制回路（1）搭建压力控制回路，使用压力继电器和压力调节阀控制气缸的压力。

（2）搭建压力保压回路，使用蓄能器和压力调节阀保持气缸的压力稳定。

3. 速度控制回路（1）搭建速度控制回路，使用节流阀控制气缸的伸出和缩回速度。

（2）搭建气液联动速度控制回路，利用压缩空气和液压油控制气缸的速度。

4. 其它控制回路（1）搭建缓冲回路，保护气缸在运动过程中避免冲击。

（2）搭建同步动作回路，使多个气缸同时动作。

五、实验步骤1. 根据实验要求，选择合适的气动元件和管道。

2. 按照实验原理图，将元件和管道连接成完整的气动回路。

3. 检查回路连接是否正确，确保没有漏气现象。

4. 打开气源，启动实验台。

5. 观察实验现象，分析回路工作原理。

6. 调整元件参数，观察回路性能变化。

7. 记录实验数据，进行分析和总结。

六、实验结果与分析1. 方向控制回路（1）单作用气缸换向回路：当三位五通换向阀处于中位时，气缸不动；当换向阀处于左位时，气缸伸出；当换向阀处于右位时，气缸缩回。

（2）双作用气缸换向回路：当三位五通换向阀处于中位时，气缸不动；当换向阀处于左位时，气缸伸出；当换向阀处于右位时，气缸缩回。

气动基本回路气动常用回路气动基本回路是指通过气动元件和管路构成的气动系统中的基本回路。

气动常用回路是指在工业自动化控制系统中经常使用的一些气动回路。

本文将介绍气动基本回路和气动常用回路的一些概念和应用。

气动基本回路主要包括气源回路、执行回路和控制回路。

气源回路是指气动系统中提供压缩空气的部分，通常包括压缩空气发生器、气源处理装置和储气设备。

执行回路是指通过气动执行元件来实现机械运动的部分，通常包括气缸和气动执行阀等。

控制回路是指用来控制执行元件的控制系统，通常包括开关、传感器和控制阀等。

气动常用回路包括单向气缸回路、双向气缸回路、速度控制回路、位置控制回路、压力控制回路等。

单向气缸回路是指通过一个气缸来实现单个工作机构的运动控制，常用于一些简单的工作场合。

双向气缸回路是指通过两个气缸来实现工作机构的正反转运动控制，常用于一些需要双向运动的工作场合。

速度控制回路是通过调节气缸的进气量来实现对气缸运动速度的控制，常用于一些对速度要求较高的工作场合。

位置控制回路是通过使用位置传感器来检测工作机构的位置，并通过控制阀来调节气缸的进气量，从而实现对工作机构位置的控制。

压力控制回路是通过使用压力传感器来检测气缸的压力，并通过控制阀来调节气缸的进气量，从而实现对气缸压力的控制。

气动基本回路和气动常用回路在工业自动化控制系统中具有广泛的应用。

其优点包括响应速度快、动力强、结构简单、成本低廉等。

因此，在许多工业领域中，气动系统被广泛应用于各种自动化生产线、机械设备和工艺控制系统中。

气动基本回路和气动常用回路是工业自动化控制系统中常用的回路类型。

通过对气源回路、执行回路和控制回路的合理设计和配置，可以实现对工作机构的运动控制、速度控制、位置控制和压力控制等功能。

气动系统具有快速响应、动力强大、结构简单、成本低廉等优点，因此在工业领域中具有广泛的应用前景。

东莞市塘厦领航者自动化设备厂公司官网：/气动系统基本回路讲解及举例1、换向控制回路采用二位五通阀的换向控制回路，使用双电控阀具有记忆功能，电磁阀失电时，气缸仍能保持在原有的工作状态问:单电控失电会怎样？采用三位五通阀的换向控制回路三种三位机能东莞市塘厦领航者自动化设备厂公司官网：/中位封闭式中位加压式中位排气式东莞市塘厦领航者自动化设备厂公司官网：/2、压力（力）控制回路气源压力控制主要是指使空压机的输出压力保持在储气罐所允许的额定压力以下为保持稳定的性能，应提供给系统一种稳定的工作压力，该压力设定是通过三联件（F.R.L)来实现的东莞市塘厦领航者自动化设备厂公司官网：/双压驱动回路：在气动系统中，有时需要提供两种不同的压力，来驱动双作用气缸在不同方向上的运动，采用减压阀的双压驱动回路电磁铁得电，气缸以高压伸出东莞市塘厦领航者自动化设备厂公司官网：/电磁铁失电，由减压阀控制气缸以较低压力返回多级压力控制回路在一些场合，需要根据工件重量的不同，设定低、中、高三种平衡压力利用电气比例阀进行压力无级控制，电气比例阀的入口应该安装微雾分离器东莞市塘厦领航者自动化设备厂公司官网：/3、位置控制回路利用双位气缸,可以实现多达三个定位点的位置控制东莞市塘厦领航者自动化设备厂公司官网：/利用带锁气缸,可以实现中间定位控制二位三通电磁阀SD3失电，带锁气缸锁紧制动；得电，制动解除4、速度控制回路利用快速排气阀，减少排气背压，实现高速驱动东莞市塘厦领航者自动化设备厂公司官网：/5、同步控制回路东莞市塘厦领航者自动化设备厂公司官网：/•利用节流阀使流入和流出执行机构的流量保持一致•气缸的活塞杆通过齿轮齿条机构连接起来，实现同步动作•气缸的活塞杆通过气液转换缸实现同步动作东莞市塘厦领航者自动化设备厂公司官网：/6、安全控制回路防止起动飞出回路•在气缸起动前使其排气侧产生背压•采用入口节流调速东莞市塘厦领航者自动化设备厂公司官网：/终端瞬时加压回路•采用SSC阀来实现•同样可以实现防止活塞杆高速伸出东莞市塘厦领航者自动化设备厂公司官网：/落下防止回路•采用制动气缸东莞市塘厦领航者自动化设备厂公司官网：/•采用先导式单向阀。
