第十一章 气动基本回路与常用回路
- 格式:ppt
- 大小:1.24 MB
- 文档页数:77
⽓动系统基本回路讲解及举例1、换向控制回路采⽤⼆位五通阀的换向控制回路,使⽤双电控阀具有记忆功能,电磁阀失电时,⽓缸仍能保持在原有的⼯作状态问:单电控失电会怎样?采⽤三位五通阀的换向控制回路三种三位机能中位封闭式中位加压式中位排⽓式2、压⼒(⼒)控制回路⽓源压⼒控制主要是指使空压机的输出压⼒保持在储⽓罐所允许的额定压⼒以下为保持稳定的性能,应提供给系统⼀种稳定的⼯作压⼒,该压⼒设定是通过三联件(F.R.L)来实现的双压驱动回路:在⽓动系统中,有时需要提供两种不同的压⼒,来驱动双作⽤⽓缸在不同⽅向上的运动,采⽤减压阀的双压驱动回路电磁铁得电,⽓缸以⾼压伸出电磁铁失电,由减压阀控制⽓缸以较低压⼒返回多级压⼒控制回路在⼀些场合,需要根据⼯件重量的不同,设定低、中、⾼三种平衡压⼒利⽤电⽓⽐例阀进⾏压⼒⽆级控制,电⽓⽐例阀的⼊⼝应该安装微雾分离器3、位置控制回路利⽤双位⽓缸,可以实现多达三个定位点的位置控制利⽤带锁⽓缸,可以实现中间定位控制⼆位三通电磁阀SD3失电,带锁⽓缸锁紧制动;得电,制动解除4、速度控制回路利⽤快速排⽓阀,减少排⽓背压,实现⾼速驱动5、同步控制回路·利⽤节流阀使流⼊和流出执⾏机构的流量保持⼀致·⽓缸的活塞杆通过齿轮齿条机构连接起来,实现同步动作·⽓缸的活塞杆通过⽓液转换缸实现同步动作6、安全控制回路防⽌起动飞出回路·在⽓缸起动前使其排⽓侧产⽣背压·采⽤⼊⼝节流调速终端瞬时加压回路·采⽤SSC阀来实现·同样可以实现防⽌活塞杆⾼速伸出落下防⽌回路·采⽤制动⽓缸·采⽤先导式单向阀。

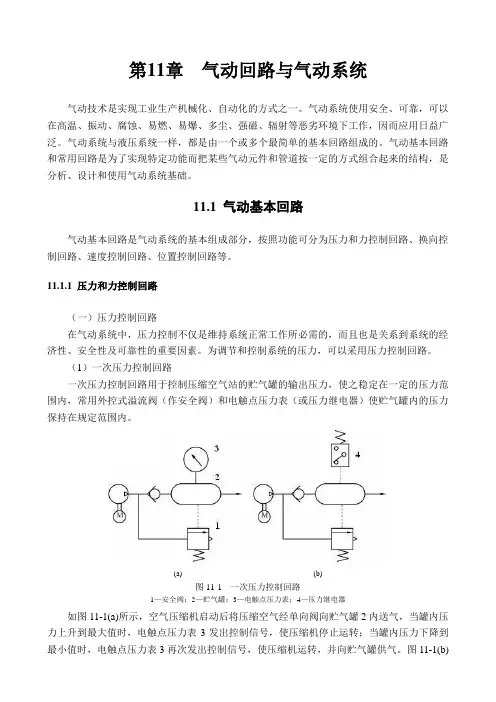

第11章气动回路与气动系统气动技术是实现工业生产机械化、自动化的方式之一。
气动系统使用安全、可靠,可以在高温、振动、腐蚀、易燃、易爆、多尘、强磁、辐射等恶劣环境下工作,因而应用日益广泛。
气动系统与液压系统一样,都是由一个或多个最简单的基本回路组成的。
气动基本回路和常用回路是为了实现特定功能而把某些气动元件和管道按一定的方式组合起来的结构,是分析、设计和使用气动系统基础。
11.1气动基本回路气动基本回路是气动系统的基本组成部分,按照功能可分为压力和力控制回路、换向控制回路、速度控制回路、位置控制回路等。
11.1.1压力和力控制回路(一)压力控制回路在气动系统中,压力控制不仅是维持系统正常工作所必需的,而且也是关系到系统的经济性、安全性及可靠性的重要因素。
为调节和控制系统的压力,可以采用压力控制回路。
(1)一次压力控制回路一次压力控制回路用于控制压缩空气站的贮气罐的输出压力,使之稳定在一定的压力范围内,常用外控式溢流阀(作安全阀)和电触点压力表(或压力继电器)使贮气罐内的压力保持在规定范围内。
(a) (b)图11-1 一次压力控制回路1—安全阀;2—贮气罐;3—电触点压力表;4—压力继电器如图11-1(a)所示,空气压缩机启动后将压缩空气经单向阀向贮气罐2内送气,当罐内压力上升到最大值时,电触点压力表3发出控制信号,使压缩机停止运转;当罐内压力下降到最小值时,电触点压力表3再次发出控制信号,使压缩机运转,并向贮气罐供气。
图11-1(b)所示的回路中,用压力继电器4 代替了图11-1(a)中的电触点压力表3。
压力继电器同样可调节压力的上限值和下限值,这种方法常用于小容量压缩机的控制。
回路中的安全阀1的作用是当电触点压力表、压力继电器或电路发生故障,导致压缩机不能停止运转,贮气罐内压力不断上升,当压力达到调定值时,该安全阀会打开溢流,使罐内压力稳定在调定压力值的范围内。
(2)二次压力控制回路为了使系统正常工作,保持稳定的性能,以达到安全、可靠、节能等目的,需要对系统的工作压力进行控制。
气动基本回路气动常用回路气动基本回路是指通过气动元件和管路构成的气动系统中的基本回路。
气动常用回路是指在工业自动化控制系统中经常使用的一些气动回路。
本文将介绍气动基本回路和气动常用回路的一些概念和应用。
气动基本回路主要包括气源回路、执行回路和控制回路。
气源回路是指气动系统中提供压缩空气的部分,通常包括压缩空气发生器、气源处理装置和储气设备。
执行回路是指通过气动执行元件来实现机械运动的部分,通常包括气缸和气动执行阀等。
控制回路是指用来控制执行元件的控制系统,通常包括开关、传感器和控制阀等。
气动常用回路包括单向气缸回路、双向气缸回路、速度控制回路、位置控制回路、压力控制回路等。
单向气缸回路是指通过一个气缸来实现单个工作机构的运动控制,常用于一些简单的工作场合。
双向气缸回路是指通过两个气缸来实现工作机构的正反转运动控制,常用于一些需要双向运动的工作场合。
速度控制回路是通过调节气缸的进气量来实现对气缸运动速度的控制,常用于一些对速度要求较高的工作场合。
位置控制回路是通过使用位置传感器来检测工作机构的位置,并通过控制阀来调节气缸的进气量,从而实现对工作机构位置的控制。
压力控制回路是通过使用压力传感器来检测气缸的压力,并通过控制阀来调节气缸的进气量,从而实现对气缸压力的控制。
气动基本回路和气动常用回路在工业自动化控制系统中具有广泛的应用。
其优点包括响应速度快、动力强、结构简单、成本低廉等。
因此,在许多工业领域中,气动系统被广泛应用于各种自动化生产线、机械设备和工艺控制系统中。
气动基本回路和气动常用回路是工业自动化控制系统中常用的回路类型。
通过对气源回路、执行回路和控制回路的合理设计和配置,可以实现对工作机构的运动控制、速度控制、位置控制和压力控制等功能。
气动系统具有快速响应、动力强大、结构简单、成本低廉等优点,因此在工业领域中具有广泛的应用前景。
