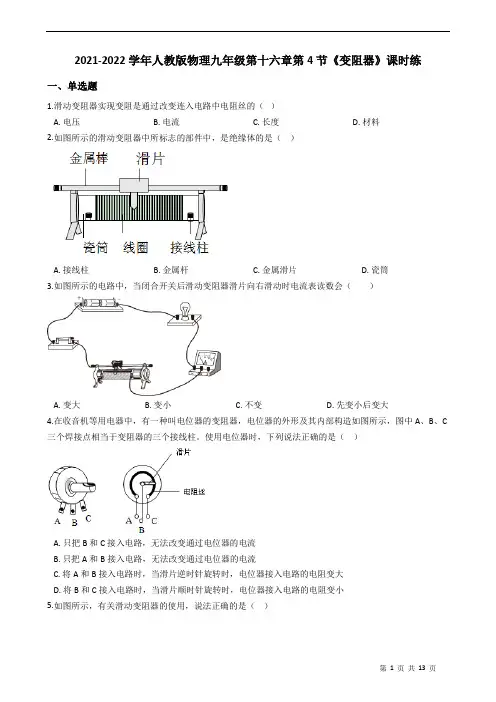

2021-2022学年人教版物理九年级第十六章第4节《变阻器》课时练一、单选题1.滑动变阻器实现变阻是通过改变连入电路中电阻丝的（）A. 电压B. 电流C. 长度D. 材料2.如图所示的滑动变阻器中所标志的部件中，是绝缘体的是（）A. 接线柱B. 金属杆C. 金属滑片D. 瓷筒3.如图所示的电路中，当闭合开关后滑动变阻器滑片向右滑动时电流表读数会（）A. 变大B. 变小C. 不变D. 先变小后变大4.在收音机等用电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示，图中A、B、C 三个焊接点相当于变阻器的三个接线柱。

使用电位器时，下列说法正确的是（）A. 只把B和C接入电路，无法改变通过电位器的电流B. 只把A和B接入电路，无法改变通过电位器的电流C. 将A和B接入电路时，当滑片逆时针旋转时，电位器接入电路的电阻变大D. 将B和C接入电路时，当滑片顺时针旋转时，电位器接入电路的电阻变小5.如图所示，有关滑动变阻器的使用，说法正确的是（）A. 接线柱C，D端接进电路为定值电阻B. 接线柱A，B端接进电路为一根导线C. C，B端接进电路，电流方向为C→P→BD. A，C端接进电路，向D端移动滑片P，电阻增大6.如图所示为滑动变阻器连入电路的几种情况的示意图。

当滑片P向右滑动时，连入电路的电阻值变大的图是（）A. B. C. D.7.某实验小组的同学在做“用滑动变阻器改变电流”的实验时，连好如图所示的电路，将滑动变阻器的滑片滑到最大阻值处，闭合开关S，发现灯泡不亮。

接下来，他最合理的是（）A. 断开开关，更换灯泡重新实验B. 断开开关，拆掉导线重新连接电路C. 断开开关，增加电池的个数重新实验D. 观察电流表是否有示数，判断电路是否断路8.如图所示，使用滑动变阻器，下列四种连接方法中不能调节小灯泡发光的强弱的是（）A. B.C. D.9.将两滑动变阻器如图所示串联起来,如果把a、b两条导线接入电路后,要使这两只变阻器的总电阻最大,滑片P1和P2所处的位置是( )A. P1在最右端，P2在最左端B. P1在最左端，P2在最左端C. P1在最左端，P2在最右端D. P1 在最右端，P2在最右端10.下图为电阻箱结构示意图，要使连入电路的电阻为7欧姆，应将铜塞插入插孔的（）A. c和bB. a和cC. a和dD. b和d11.关于滑动变阻器和电阻箱的下列说法中，正确的是（）A. 它们都能任意连续改变接入电路的电阻大小B. 它们都能显示接入电路的电阻大小C. 它们都是靠改变导线的粗细来改变电阻的D. 它们都能逐渐改变所在电路的电流大小12.用电压表、电流表测量电阻实验中，在连接电路时，下列注意事项中，其中不必要的一点是（）A. 连入变阻器时，应使滑片位于变阻器值最大的位置B. 开关、电流表应接在靠近电源电流流出的一端C. 连入开关时，应先将开关断开D. 电压表应与待测电阻并联，电流表应与待测量电阻串联二、填空题13.实验室中某个常用的滑动变阻器铭牌上标有：“20Ω 2A”。

人教版九年级物理全一册《第十六章电压、电阻》章节练习题-带参考答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．一只电压表有3V和15V两个量程，某次实验中用的是“0～3V”量程，实验中从“0～15V”量程的刻度盘上发现指针所指的电压恰好是8.5V，而实际电压值是（）A．8.5V B．2.7VC．1.7V D．15V2．用滑动变阻器改变电路中小灯泡的亮度。

如图所示的滑动变阻器的四种接法中，闭合开关后能直接进行实验的是（）A．B．C．D．3．某同学利用如图所示电路进行实验，闭合开关后，L1、L2正常发光，两个电表都有示数。

但过了一会儿后，有一个灯泡熄灭，这时电路发生的故障不可能是（）A．L2断路B．电压表短路C．电流表断路D．L1断路4．在探究串联电路电压关系的实验中，物理实验小组按如图所示的电路测得电压表V的示数是3.8V，电压表V1的示数是2.3V，电压表V2的示数应为（）A．1.5V B．3.8V C．2.3V D．6.1V5．一个灯泡的铭牌上标有“220V484Ω”，先在常温下用伏安法的电阻为40Ω，后又在其正常工作时用伏安法测定其阻值为484Ω，这是由于（）A．前一次测得的阻值是错的B．后一次测得的阻值是错的C．对大多数导体而言，温度越高，电阻越大D．不论什么导体，都是温度越高，电阻越大6．近期“捡瓷器”成了醴陵这座“千年瓷都”最热门的话题，随着“捡瓷器”的迅速“出圈”，陶瓷制品背后的属性成为青少年探索的目标，从导电性能角度来说它属于（）A．导体B．绝缘体C．半导体D．超导体7．在如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片向左移动时，三个电表的示数变化情况是（）A．A的示数变小，V1的示数不变，V2的示数变小B．A的示数变大，V1的示数变大，V2的示数变小C．A的示数变小，V1的示数不变，V2的示数变大D．A的示数变大，V1的示数变小，V2的示数变大8．某双人床电热毯（如图所示）的说明书上写着：“智能双人双控可独立操作，各取所需” “24V低压供电”等信息，由此可知（）A．甲、乙两组发热电阻丝是串联、24V属于安全电压B．甲、乙两组发热电阻丝是并联、24V属于安全电压C．甲、乙两组发热电阻丝是串联、24V不属于安全电压D．甲、乙两组发热电阻丝是并联、24V不属于安全电压9．如图所示电路，电源电压保持不变，闭合开关后，只有两个电表的指针发生偏转。

秋（新人教版）物理（走进中考）第十六章第4节：变阻器一、选择题 1．（12常德）小军同学想自制一个能调节灯泡亮暗的滑动变阻器。

在选择电阻部分的材料时，有长度相同的下列材料，你建议小军选择哪一种DA ．不带绝缘皮的铜导线B ．塑料绳C ．细橡皮管D ．木工铅笔的粗铅笔芯 2．（12毕节）如图所示是李军设计的一个简易电子身高测量仪的原理图。

以下说法正确的是DA ．身高表相当于一个电压表B ．电路中的R 0是没有作用的C ．当被测者越高时，身高表示数越小Xk b 1.C omD ．当被测者越高时，身高表示数越大 3．（12湘西）下面是我们实验室中一些常用的实验器材，其中滑动变阻器是BA B C D4．（12临沂）如图所示，R 是用镍铬合金线做成的变阻器，当导线夹向A 端移动时，小灯泡的亮度将BA ．不变B ．变亮C ．变暗D ．无法判定5．（12泉州）如图所示是汽车油量表工作原理的示意图，图中油量表实质是一个电流表，当油量减少时AA ．电路上电阻增大，电流减小B ．电路上电阻增大，电流增大C ．电路上电阻减小，电流减小D ．电路上电阻减小，电流增大 6．（12娄底）高速公路收费站，现在对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是DA ．称重表其实是一个电压表B ．电路中的R 1是没有作用的C ．当车辆越重时，称重表的示数越小D ．当车辆越重时，称重表的示数越大 7．（12广安）如图所示，这是科技创新小组的同学们自己发明的电子握力器的内部结构。

电源电压不变，滑动变阻器b 端固定在绝缘底座上，手柄A 与变阻器滑片固定在一起，同步运动，握A BR力为零时，滑片处于a端。

L是一个电阻不变的指示灯，力量计由一个电流表改装而成。

使用时，先闭合开关S，再用手握住手柄，A柄向下运动压缩弹簧，握力就显示在力量计表盘上。

有关此握力计下列的说法中正确的是AA．握力越大灯泡越亮，力量计的示数越大C．握力越大电路总电阻越大，总电流越小D．握力越大，弹簧的长度越长；握力越小，弹簧长度越短8．（11自贡）如图所示是一种自动测定油箱内油量多少的装置，R1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就能知道邮箱内油量的多少。

人教版九年级物理全一册《第十六章电压、电阻》单元检测卷(附含答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示电路，闭合开关后，电压表能测出L2两端电压的是（）A．B．C．D．2．如图所示电路，L1的电阻比L2的大．开关闭合，灯均发光，则()A．V示数等于V1示数B．V1示数大于V2示数C．A示数大于A1示数D．A2示数大于A1示数3．如图所示电路中，当S闭合时，电压表V1的示数为3V，V2的示数为5V。

若电源电压为6V，则灯泡L2两端的电压为（）A．4V B．3V C．2V D．5V4．下列关于电压值的说法正确的是（）A．手机电池电压约为220V B．我国家庭电路的电压是36VC．一节干电池的电压大约是1.5V D．对人体安全的电压不高于380V5．如图所示，是滑动变阻器连入电路的四种情况，其中当滑动变阻器向右移动时连入电路的电阻变大的是（）A．B．C．D．6．如图所示的电路中，若闭合开关S1、S2，小灯泡均能正常发光，电流表和电压表均有示数，下列对电路分析正确的是（）A．电压表只能测量灯L2两端电压B．若S1、S2都闭合，电流表测量干路电流C．若先闭合S1，再闭合S2，电流表示数变大D．若先闭合S1，再闭合S2，电压表示数变大7．如图所示的物理实验中，下列对实验现象的描述符合实际的是（）A．甲图中，在将玻璃拉出水面时由于大气压力弹簧测力计示数变大B．乙图中，是柴油机的做功冲程，内能转化为机械能C．丙图中，对电灯的钨丝加热，灯泡将变暗D．丁图中，用完全相同的装置给初温、质量均相同的水和花生油加热，水的温度升高得快一些8．两只相同的灯泡连接在同一电路中，能够判断两只灯泡一定是串联的是（）A．流过两只灯泡的电流相同B．两只灯泡两端的电压相同C．开关闭合，两只灯泡同时亮，开关断开，两只灯泡同时熄灭D．两灯泡同时发光时，取下任一只灯泡，另一只熄灭9．如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A．8V和1.6V B．1.6V和8VC．1.6V和6.4V D．6.4V和1.6V10．小明按如图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L1和L2两端的电压分别是A．7V 1. 4V B．5. 6V 1. 4VC．7V7V D．1. 4V 1. 4V二、填空题11．如图电阻箱的示数是Ω。

九年级物理：典型电路作图题20道（含答案及解析）1．请根据图所示的实物图，画出对应的电路图．2．在探究通过导体的电流与导体两端电压的关系实验中，(1)根据实验要求，在如图所示的虚线框内画出实验所需的电路图(其中部分电路已画出)；(2)根据所画的电路图，用笔画线代替导线将实物图连接起来，使之成为符合实验要求的电路．要求滑动变阻器的滑片P向左滑动时滑动变阻器的阻值变小(其中部分导线已连好)．3．东东在做“探究通过导体的电流与电阻的关系”的实验中，采用了如图甲所示的电路图．请按照电路图，用笔画线表示导线，将图乙中的实物图连接完整．4．如图所示的电路中，请用笔画线代替导线使电路完整。

要求：①电压表测小灯泡两端电压；②闭合开关S，向左移动滑动变阻器的滑片P时，小灯变亮。

5．在探究通过导体的电流与导体两端电压的关系实验中，在下图中画出实验所需的电路图（其中部分电路已画出，电源为两个干电池，定值电阻约为10Ω），要求滑动变阻器的滑片P向右滑动时滑动变阻器的阻值变小。

6．（1）画出图所示电路的电路图（左侧电流表为A1，右侧电流表为A2）；（2）在图中，有两根导线尚未连接，请以笔画线代替导线补上，补上后要求：①电压表测小灯泡两端的电压；①闭合电键，当变阻器的滑片向右移动时，电压表的示数变大。

7．某同学利用伏安法测量定值电阻的阻值，请你用笔画线代替导线，将图所示的实物图连接完整，要求滑动变阻器滑片向右移动时电流表示数减小8．请将下图中的器材连接组成电路，测量小灯泡的电阻，并根据你连接的电路，说明要使灯泡两端的电压减小，滑动变阻器的滑片应怎样移动。

9．如图所示的实物电路中，有两根导线尚未连接，请用笔画线代替导线将电路连接完整。

要求： ①电流表只测量1L 的电流；①闭合开关S ，向右移动滑动变阻器的滑片，1L 的亮度不变，2L 的亮度变暗。

（不考虑电流表的量程选择）10．请按要求正确连接实物图要求：定值电阻R 与滑动变阻器串联，闭合开关S ，将滑动变阻器的滑片向左移动，电压表和电流表的示数都变小，连线不能交叉。

九年级上册物理电路作图题一、作图题（共20题；共145分）1.（2020·丹东）如图，用笔画线代替导线将图中实物连接起来。

要求：闭合开关后，使电磁铁的右端为N 极，并且当滑动变阻器的滑片P向右移动时，电磁铁的磁性增强。

2.（2020·天水）请根据图所示的实物图，画出对应的电路图．3.（2019·广东）（1）如图所示，拉杆式行李箱在拉力F的作用下静止在斜坡上，请画出行李箱受到的重力G的示意图，以及拉力F对O点的力臂L。

（2）如图所示，一束光从空气射向水面，请画出反射光线和大致的折射光线。

（3）如图为某兴趣小组设计的电子秤简易电路图，R x是压敏电阻，阻值随所受压力的增大而减小，R0是定值电阻。

测量时，电压表V 的示数随所称量物体对压敏电阻的压力增大而增大。

请根据以上信息，在虚线框内将电路图补充完整。

4.（2019·陕西）图是“伏安法”测量小灯泡电功率的实物电路，用笔画线代替导线完成电路连接。

5.（2019·青岛）有一种声光自动控制的楼道灯，当有人走动发出声音时，电路接通灯亮，且只有夜晚天黑之后灯才能亮，白天无论发出多大的声音，灯也不亮。

如图，现有灯L、声控开关（有声音时开关闭合）和光控开关（光线暗时开关闭合），请设计并连接满足上述要求的电路。

6.（2019·南通）如图，带电小球A悬停于带同种电荷的球M正上方，请作出A受力的示意图．7.（2019·常州）常州汪芷瑶同学的专利《双手驾驶提醒装置》,可在汽车驾驶员双手脱离方向盘时发出警报,方向盘包裹气囊并通过导气管连接压力开关S1,压力开关S2置于坐垫内.压力开关受到压力时闭合,不受压力时断开.驾驶员坐在座椅上,当手握方向盘正常驾驶时灯亮、电铃不响;当双手脱离方向盘时,灯亮、电铃响请以笔画线完成电路连接8.（2019·兰州）请在图中用笔画线代替导线连接电路。

要求：两灯并联，开关S同时控制两盏灯泡。

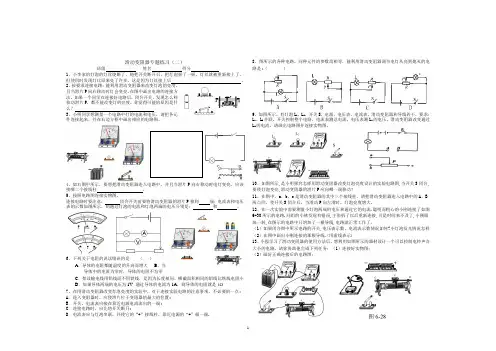

1滑动变阻器专题练习（二）班级 姓名 得分1、小李家的灯泡的灯丝烧断了，他把开关断开后，把灯泡摇了一摇，灯丝就被重新接上了，但使用时发现灯比原来亮了许多，这是因为灯丝接上后 。

2、按要求连接电路：能利用滑动变阻器来改变灯泡的亮度，且当滑片P 向右移动时灯会变亮，在图中画出电路的连接方法。

如果一个同学在连接好电路后，闭合开关，发现怎么样移动滑片P ，都不能改变灯的亮度，你觉得可能的原因是什么？3、小明同学想测量一个电路中灯的电流和电压，请把各元件连接起来。

并在右边方框中画出相应的电路图。

4、如右图中所示，要想把滑动变阻器连入电路中，并且当滑片P 向右移动时电灯变亮，应该接哪二个接线柱 。

5、按照电路图连接实物图。

连接电路时要注意： 闭合开关前要将滑动变阻器的滑片P 移到 端；电流表和电压表的示数如图所示，则通过灯泡的电流和灯泡两端的电压分别是： 和 。

6、下列关于电阻的说法错误的是 （ ）A ．导体的电阻都随温度的升高而增大B ．当导体中的电流为零时，导体的电阻不为零C ．架设输电线用铝线而不用铁线，是因为长度相同、横截面积相同的铝线比铁线电阻小D ．如果导体两端的电压为1V, 通过导体的电流为1A ，则导体的电阻就是1Ω7、在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点: A ．连入变阻器时，应使滑片位于变阻器值最大的位置; B ．开关、电流表应接在靠近电源电流流出的一端; C ．连接电路时，应先将开关断开;D ．电流表应与灯泡串联，并使它的“+”接线柱，靠近电源的“+”极一端.8、图所示的各种电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从亮到熄灭的电路是:（ ）9、如图所示，有灯泡L 1、L 2，开关S ，电源，电压表、电流表，滑动变阻器和导线若干，要求：L 1、L 2并联，开关控制整个电路，电流表测总电流，电压表测L 1的电压，滑动变阻器改变通过L 2的电流。

专题36 电学作图题（含家庭电路作图）考点一：连接实物图和画电路图1．（2020通辽）在如图所示的电路中添加两根导线，要求：开关控制灯泡和滑动变阻器，闭合开关后，当滑片P向左移动时，电流表示数变小，灯的亮度不变．【答案】【解析】滑动变阻器滑片左移，电流表读数变小→总电阻变大→滑动变阻器电阻变大→滑片离接入的下面的接线柱变远，所以把右下端的接线柱接入电路；灯泡亮度不变说明灯泡与滑动变阻器并联，故灯泡与滑动变阻器串联、电流表测干路电流，连接如图所示。

2．（2020东莞）如图所示，根据电路图，连接实物图。

（注意导线不能交叉）【答案】【解析】如电路图所示，两个灯泡并联，开关S2串联在灯泡L2的支路，开关S1在干路，实物连接如图所示。

3．（2020柳州）请用笔画线代替导线完成图中串联电路的连接，并用箭头标出闭合开关后导线a中的电流方向。

【答案】【解析】串联电路中各电路元件首尾依次连接，电流在电源外部从电源正极到电源负极，如下图所示。

4．（2020湘西）请用笔画线表示导线，将电压表连入实物图中，使电压表能够测量小灯泡两端的电压大小，要求电压表选用3V的量程。

【答案】【解析】电压表使用的0～3V量程，并联在灯泡两端，电流从正接线柱流入、负接线柱流出。

如图所示。

5．（2020广州）小明设计的电路图如图甲，小灯泡L1、L2的额定电压分别为2.5V、1.5V。

(1)根据电路图，用笔画线表示导线，把图乙中的实物连接起来；(2)电路正确连接后，闭合开关，两灯发光，如图丙电压表V1的示数为______，V2的示数为2.8V，L2是否正常发光______?(3)小明将L 1换成额定电压为2.5V 的LED ，闭合开关后发现LED 亮，而L 2不亮； ①小明认为此时L 2烧断，他判断是否正确?______依据是______；②小芳认为L 2两端电压不够，将图乙中的电池增至三节，闭合开关，两灯不亮，此时V 1、V 2的示数均为4.4V ，这可能是______烧断（选填“LED”“L 2”）。

16.4 变阻器同步练习一．选择题（共16小题）1．如图所示，滑动变阻器的四种接法中，滑片向b端移动时，变阻器阻值变大的是（）A．B．C．D．2．如图是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是（）A．B．C．D．3．如图所示是一种收音机的音量兼开关的调节器（也称电位器），若使收音机的音量最大，滑片P应置于图中的（）A．a点B．b点C．c点D．d点4．在如图所示的四个电路中，合上开关，当滑动变阻器的滑片向右移动时，通过灯泡的电流变小，那么下列叙述中正确的是（）A．只可用甲图电路B．用甲图或丁图电路都可以C．只可用乙图电路D．用乙图或丙图电路都可以5．在如图所示的电路中，用滑动变阻器调节灯泡的亮度，若要求滑片P向右端滑动时灯泡逐渐变暗，则下列接法正确的是（）A．M接A，N接D B．M接A，N接B C．M接C，N接D D．M接C，N接B 6．如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变大的是（）A．B．C．D．7．关于滑动变阻器和电阻箱的下列说法中，正确的是（）A．它们都能任意连续改变接入电路的电阻大小B．它们都能显示接入电路的电阻大小C．它们都是靠改变导线的粗细来改变电阻的D．它们都能逐渐改变所在电路的电流大小8．如图所示，有关滑动变阻器的使用，说法正确的是（）A．接线柱C、D端接进电路为定值电阻B．接线柱A、B端接进电路为一根导线C．C、B端接进电路，电流方向为C→P→BD．A、C端接进电路，向D端移动P，电阻增大9．如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮。

则下列接法符合要求的是（）A．M接A，N接D B．M接B，N接C C．M接A，N接B D．M接C，N接D 10．如图所示的电阻箱的示数为（）A．2018ΩB．2108ΩC．8102ΩD．8120Ω11．将如图所示滑动变阻器正确接入电路，移动滑片到不同位置，可以改变滑动变阻器接入电路的电阻，这是通过改变下列哪个因素，实现了电阻丝接入电路中电阻的变化（）A．长度B．横截面积C．材料D．温度12．如图所示，将滑动变阻器连入电路，当滑片P向A端移动时，电路中的电阻变大，则应连接的接线柱是（）A．C和D B．D和A C．A和B D．B和C13．在如图所示的滑动变阻器的四种接法中，当滑片P向左滑动时，电阻变大的是（）A．B．C．D．14．两个滑动变阻器如图所示连接，将M、N两个接线柱接入电路，为使这两只滑动变阻器接入电路的总电阻最大，两滑片的位置应为（）A．P1和P2都放在最右端B．P1和P2都放在最左端C．P1放在最左端，P2放在最右端D．P1放在最右端，P2放在最左端15．如图所示，当滑片向左移动时，可以使滑动变阻器接入电路的电阻变大的接法是（）A．B．C．D．16．在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点是（）A．连入变阻器时，应使滑片位于变阻器值最大的位置B．开关、电流表应接在靠近电源电流流出的一端C．连接电路时，应先将开关断开D．电流表应与灯泡串联，并使它的“+”接线柱，靠近电源的“+”极一端。

电学作图专题1.如图所示的电路中，要使滑动变阻器的滑片向左移动时，灯泡变暗，请你用笔画线代替导线将电路连接完整．2.按照图甲的电路图，用笔画线表示导线，把图乙中所示的实物连接起来，并用箭头在电路图中标出干路和两个支路在开关闭合时的电流方向．3.如图甲所示的电路图，用笔画线代替导线把图乙所示的实物连接起来。

4.如图甲是生活中常见的亮度可调的台灯，顺时针旋动调光的电位器旋钮灯会变亮，图乙是模拟台灯工作的电路图，a、b、c为电位器的接线柱．请你用笔画线代替导线连接此工作电路图．5.如图所示，当开关闭合、滑动变阻器的滑片向右移动时，灯L2变暗，灯L1的亮度不变。

请用笔画线代替导线画出图中两条没连接的导线(导线不能交叉)。

6.在如图所示电路的○中填入电表符号，使电路图连接正确．要求：闭合开关后，两灯泡均正常发光．(1) (2)7.将如图所示的元件用笔画线连接起来，要求两节干电池串联，灯L1与L2串联，电压表V1测量灯L1两端的电压，电压表V2测量灯L2两端的电压。

(导线不能交叉)8.请根据如图所示实物图，在虚线框内画出对应的电路图。

9.请将图中的两灯连成并联电路，用电流表测量电灯L1中的电流(电流表量程选“0～3A”)，开关控制L1、L2，并在虚线框中画出对应的电路图．10.按照图甲所示的电路图，将图乙中各个元件连接起来，已知通过电流表的电流不超过0.6A.(导线不能交叉)11.如图甲所示，在电路中，闭合开关S后，通过灯泡L1的电流为0.5A，通过灯泡L2的电流为0.4A。

试根据图甲将图乙中的实物用笔画线代替导线连接起来。

(导线不能交叉)12.在图2虚线框内画出图1对应的电路图。

13.如图所示，分别在虚线框中填入电源、电流表、电压表三个元件符号．要求开关闭合后，电流方向如图所示，电压表测灯泡L1两端的电压．14.如图所示，在虚线框内填入小灯泡L1和电表(电压表或电流表)的电路元件符号，使灯L1与L2串联，且开关S闭L1合后两灯均能发光，电表有示数。
