奥豪斯先行者电子天平操作说明书

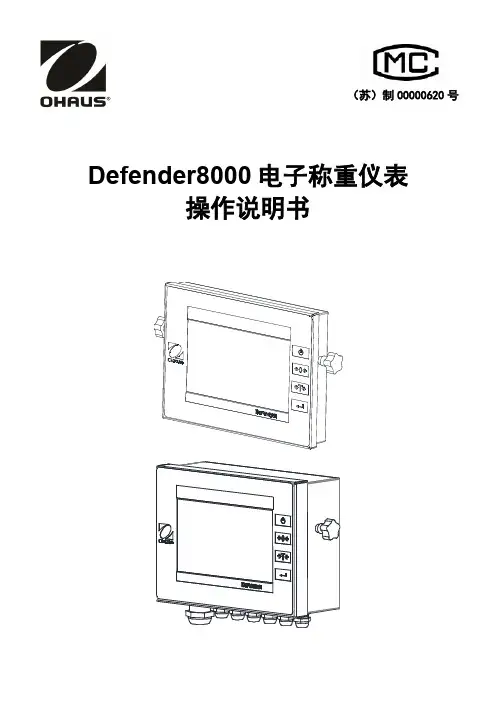

操作说明书Defender8000 电子称重仪表CN-1目录1.简介 (2)1.1描述 (2)1.2安全事项 (2)2.仪表概述 (3)2.1仪表接口 (3)2.2仪表内部电路板接口(T81XWZH型号) (5)2.3面板操作 (6)3.组装 (7)3.1拆箱 (7)3.2外部连接 (7)3.2.1T81XZH电子称重仪表与秤体的连接 (7)3.2.2RS232与T81XZH电子称重仪表的连接 (7)3.2.3电源至 T81XZH 电子称重仪表的连接 (8)3.3内部连接 (8)3.3.1打开外壳 (8)3.3.2电源至 T81XWZH 电子称重仪表的连接 (8)3.3.3秤体至 T81XWZH 电子称重仪表的连接 (8)3.3.4RS232线束/USB线束/以太网线束与 T81XWZH 电子称重仪表的连接 (8)4.仪表规格参数 (9)CN-2 Defender8000 电子称重仪表1. 简介1.1 描述此使用说明书为 T 81XZH 与 T 81XWZH 电子称重仪表的安装、操作和维护说明。

安装和使用前请仔细阅读本说明 书。

1.2 安全事项使用本产品前请注意以下安全事项：∙ 请确认当地的电压与铭牌标签上的电压范围一致 ∙ 请确保电源线束不会造成阻碍或脱开 ∙ 仅允许使用经核准的附件与外设∙ 请在本手册要求的环境条件下使用本产品 ∙ 清洗前请先切断电源∙ 请不要在危险的环境中或不平稳的地方使用本产品 ∙ 请勿将产品浸入水或其他液体中 ∙ 维修只能由经授权的人员来实施∙请使用带有地线的外部电源插座来与 T81xxZH 电子称重仪表的电源插头相连Defender8000 电子称重仪表 CN-32. 仪表概述2.1 仪表接口Figure 2-1 T81XZH 称重仪表Figure 2-2 T81XZH 称重仪表6 789CN-4 Defender8000 电子称重仪表Figure 2-3 T81XWZH称重仪表Figure 2-4 T81XWZH称重仪表Defender8000 电子称重仪表 CN-52.2 仪表内部电路板接口(T81XWZH 型号)Figure 2-5 仪表内部接口1 23 45678CN-6 Defender8000 电子称重仪表2.3 面板操作Figure 2-6 面板操作指示Table 2-4 控制功能短按，12 3 4 5Defender8000 电子称重仪表CN-7 3. 组装参见下图及说明指示，安装Defender8000电子称重仪表的部件。

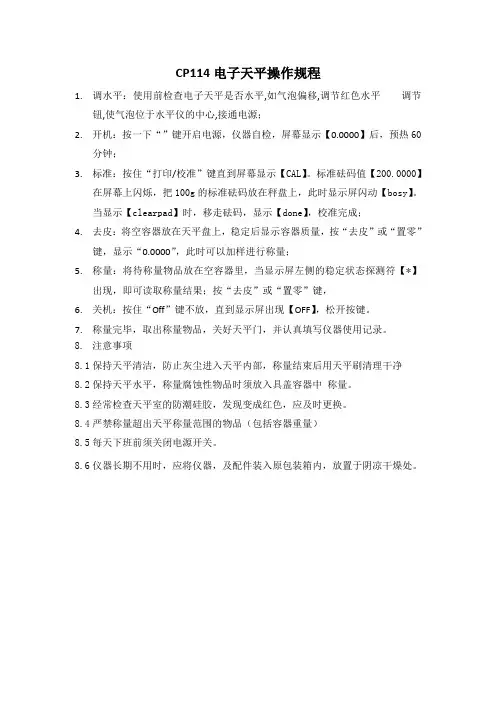

CP114电子天平操作规程
1.调水平：使用前检查电子天平是否水平,如气泡偏移,调节红色水平调节
钮,使气泡位于水平仪的中心,接通电源；
2.开机：按一下“”键开启电源，仪器自检，屏幕显示【0.0000】后，预热60
分钟；
3.标准：按住“打印/校准”键直到屏幕显示【CAL】。

标准砝码值【200.0000】
在屏幕上闪烁，把100g的标准砝码放在秤盘上，此时显示屏闪动【bosy】。

当显示【clearpad】时，移走砝码，显示【done】，校准完成；
4.去皮：将空容器放在天平盘上，稳定后显示容器质量，按“去皮”或“置零”
键，显示“0.0000”，此时可以加样进行称量；
5.称量：将待称量物品放在空容器里，当显示屏左侧的稳定状态探测符【*】
出现，即可读取称量结果；按“去皮”或“置零”键，
6.关机：按住“Off”键不放，直到显示屏出现【OFF】，松开按键。

7.称量完毕，取出称量物品，关好天平门，并认真填写仪器使用记录。

8.注意事项
8.1保持天平清洁，防止灰尘进入天平内部，称量结束后用天平刷清理干净
8.2保持天平水平，称量腐蚀性物品时须放入具盖容器中称量。

8.3经常检查天平室的防潮硅胶，发现变成红色，应及时更换。

8.4严禁称量超出天平称量范围的物品（包括容器重量）
8.5每天下班前须关闭电源开关。

8.6仪器长期不用时，应将仪器，及配件装入原包装箱内，放置于阴凉干燥处。

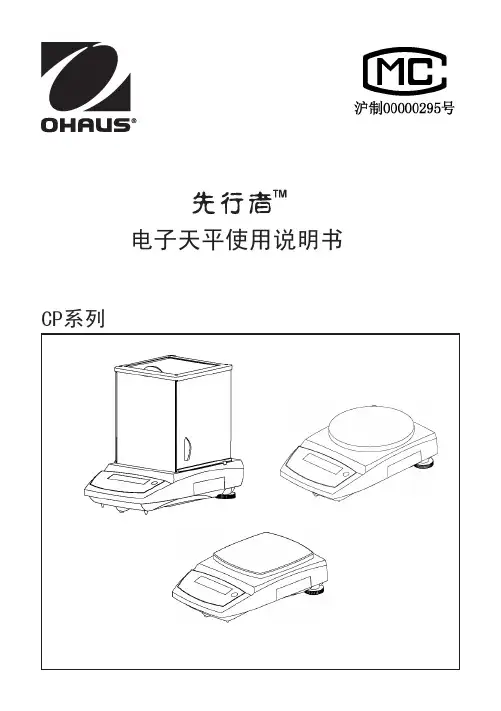

电子天平使用说明书CP系列目录2目 录1 简介 (3)1.1 安全预防措施 (3)1.2 操作面板简介 (3)2 安装 (4)2.1 装箱清单 (4)2.2 安装附件示意图 (4)2.3 调水平 (6)2.4 连接电源 (6)2.5 初始校验 (6)3 称量操作 (6)3.1 称量模式 (6)3.2 计件称量 (7)3.3 百分比称量 (7)3.4 下挂式称量 (7)4 设置 (8)4.1 菜单导航 (8)4.2 校准菜单 (9)4.3 设置菜单 ................................94.4 称量模式 .. (9)4.5 称量单位 (10)4.6 打印 (10)4.7RS232菜单 (11)4.8 锁定 (11)4.9 锁定键的特点和用途 (12)5 维修和维护 (12)5.1 故障信息和解决方法 (12)5.2 维修服务信息 (13)5.3 附件 (13)6 技术参数 (13)6.1 外形尺寸图 (13)6.2 技术规格 (14)6.3 通讯 (26)CP-先行者系列天平简介31 简介1.1 安全预防措施请采用以下安全防范措施：•检查天平电源输入电压与您所在的地区电源电压是否匹配•天平只能在干燥的环境下工作•不能在有害的环境中操作天平•不能将待测物丢落到秤盘上•不能以秤盘或秤盘安装轴为支撑倒扣天平•只能由授权的人员来提供维修服务1.2 操作面板简介CP系列 内校/外校天平操作面板CP系列 克拉天平操作面板CP系列 黄金天平操作面板安装天平4 2 安装2.1 装箱清单0.01g 0.001g0.0001g说明书说明书说明书电源适配器电源适配器电源适配器天平天平天平秤盘秤盘组秤盘组秤盘托架风罩门组风罩门组保修卡保修卡保修卡防风圈--合格证/装箱单合格证/装箱单合格证/装箱单--砝码组2.2 安装附件示意图2.2.1 0.01g 型号1）安置防风圈 2）安装秤盘托架 3）安装秤盘安装天平52.2.2 0.001g 和 0.0001g 型号（需要安装风罩）3）安装左右边门——将玻璃门向上插入到底，向内推过挡板，然后向下放到底。

电子天平使用说明书：第一章显示数及按键说明2-1 显示板说明2-1-1 （稳定）——当▼显示在上述位置时，表示秤在稳定状态。

2-1-2 （零点）——当▼显示在上述位置时，表示秤在零点状态。

2-1-3 （去皮）——当▼显示在上述位置时，表示秤在去皮状态中使用。

2-1-4 （百分比）——当▼显示在上述位置时，表示秤在百分比状态中。

2-1-5 （数量）——当▼显示在上述位置时，表示秤在计数功能中。

2-1-6 （单位）——当▼显示在上述位置时，表示秤的单位不是g，而是其他称重单位。

2-1-7 充电指示：当进行充电时；红色灯表示充电中，绿色灯表示已充饱。

2-1-2 按键功能说明2-2-1 （去皮）键——扣除秤盘上的容器重量：如盒子、瓶子等。

2-2-2 （置零）键——零点校正，用来确定秤的零点状态。

2-2-3 （单位）键——单位选择，用来选择秤重单位。

2-2-4 （打印）键——如配有打印接口时，用来打印重量。

（需选配）2-2-5 （取样）键——用来数量、百分比取样。

2-2-6 （功能）键——用来设置参数和取样、百分比、秤重，三种状态转换。

第二章操作说明3-1 使用前注意事项3-1-1 调整秤脚（四个脚、在秤的底部）确定秤处于水平位置及稳定的转台下。

3-1-2 打开电源开关，秤会自检归零。

3-1-3 确定电池电量是否充足，如不充足。

显示“LOBA T”应立即关机、充电。

3-1-4 确定“▼”是否在“零点”位置，如不在，按【置零】键使秤回到零点状态。

3-2 去皮、置零、单位、打印、取样、功能3-2-1 【去皮】键1、将容器放在秤盘上。

2、按【去皮】键，▼在指示在去皮上，重量显示为零。

3、放上物品后，所显示的重量为净重。

4、拿掉容器后，回显示负值，再按【去皮】键即可归零。

3-2-2 【置零】键秤物品之前按【置零】键，以确保秤是从零起秤。

3-2-3 【单位】键按【单位】键可选择计重单位，功能设置里有多种单位，秤的开机单位为g或kg，只要功能设置里，设置好了你所想要的单位，开机归零后，按【单位】键▼指示在单位位置，即选择该单位，如要回到g或kg单位，只要再按一次【单位】键即可，功能设置单位在下面第四章详细介绍。

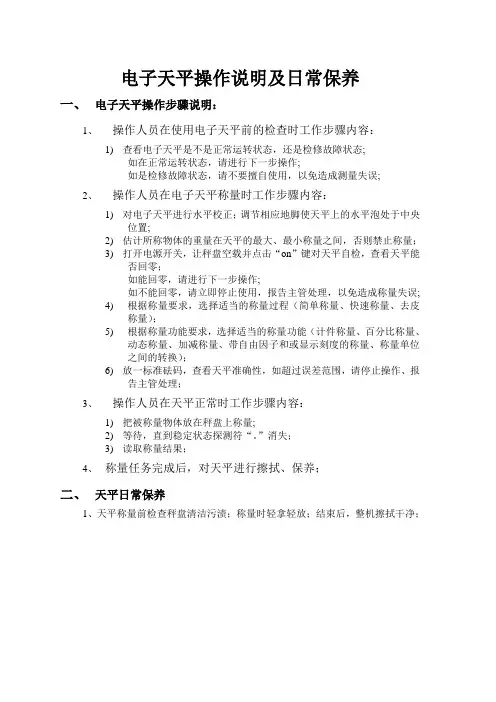

电子天平操作说明及日常保养
一、电子天平操作步骤说明：
1、操作人员在使用电子天平前的检查时工作步骤内容：
1)查看电子天平是不是正常运转状态，还是检修故障状态;
如在正常运转状态，请进行下一步操作;
如是检修故障状态，请不要擅自使用，以免造成测量失误;
2、操作人员在电子天平称量时工作步骤内容：
1)对电子天平进行水平校正；调节相应地脚使天平上的水平泡处于中央
位置;
2)估计所称物体的重量在天平的最大、最小称量之间，否则禁止称量；
3)打开电源开关，让秤盘空载并点击“on”键对天平自检，查看天平能
否回零；
如能回零，请进行下一步操作;
如不能回零，请立即停止使用，报告主管处理，以免造成称量失误;
4)根据称量要求，选择适当的称量过程（简单称量、快速称量、去皮
称量）；
5)根据称量功能要求，选择适当的称量功能（计件称量、百分比称量、
动态称量、加减称量、带自由因子和或显示刻度的称量、称量单位
之间的转换）；
6)放一标准砝码，查看天平准确性，如超过误差范围，请停止操作、报
告主管处理；
3、操作人员在天平正常时工作步骤内容：
1)把被称量物体放在秤盘上称量;
2)等待，直到稳定状态探测符“。

”消失；
3)读取称量结果；
4、称量任务完成后，对天平进行擦拭、保养；
二、天平日常保养
1、天平称量前检查秤盘清洁污渍；称量时轻拿轻放；结束后，整机擦拭干净；。

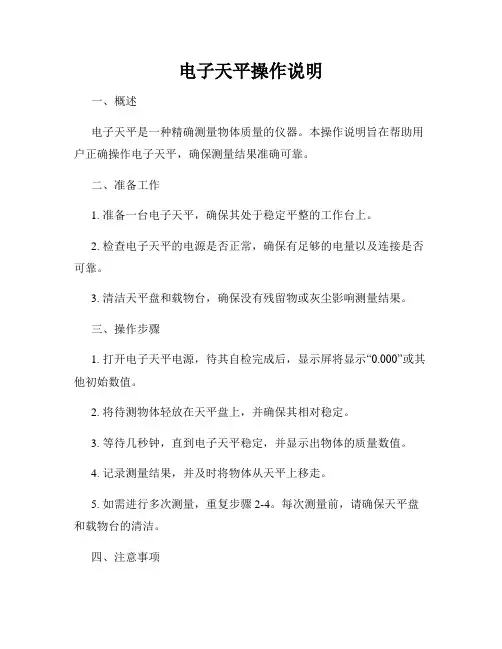

电子天平操作说明一、概述电子天平是一种精确测量物体质量的仪器。

本操作说明旨在帮助用户正确操作电子天平，确保测量结果准确可靠。

二、准备工作1. 准备一台电子天平，确保其处于稳定平整的工作台上。

2. 检查电子天平的电源是否正常，确保有足够的电量以及连接是否可靠。

3. 清洁天平盘和载物台，确保没有残留物或灰尘影响测量结果。

三、操作步骤1. 打开电子天平电源，待其自检完成后，显示屏将显示“0.000”或其他初始数值。

2. 将待测物体轻放在天平盘上，并确保其相对稳定。

3. 等待几秒钟，直到电子天平稳定，并显示出物体的质量数值。

4. 记录测量结果，并及时将物体从天平上移走。

5. 如需进行多次测量，重复步骤2-4。

每次测量前，请确保天平盘和载物台的清洁。

四、注意事项1. 使用电子天平时，应尽量避免外部干扰，如强风、震动等。

2. 在测量前，请检查天平的量程范围，确保待测物质量在其范围内。

3. 避免将液体或湿物直接放置在天平盘上，以防止液体溢出或损坏仪器。

4. 如需测量热物体，请确保其温度不会损害电子天平的敏感部件。

5. 使用过程中，注意避免天平盘受到过大的力或撞击，以免损坏天平的精确度。

6. 如发现电子天平异常或不准确，请及时联系维修人员进行检查和维护。

五、维护保养1. 定期清洁电子天平，特别是天平盘和载物台。

使用温水和中性清洁剂轻轻擦拭，注意避免水分进入仪器内部。

2. 避免触摸电子天平的敏感部件，以免沾污或损坏。

3. 平时使用完毕后，请关闭电子天平电源，避免长时间不使用时仍处于工作状态。

六、常见问题与解决方法1. 电子天平无法正常显示或启动：- 检查电源连接是否松动或损坏。

- 检查电池电量是否耗尽，如需要更换电池请按照说明书操作。

2. 电子天平显示不准确或有波动：- 清洁天平盘和载物台，确保无残留物或灰尘影响测量结果。

- 检查是否有外界干扰，如强风或震动。

- 如有需要，对天平进行校准操作。

3. 电子天平不稳定或显示屏闪烁：- 检查电子天平是否处于平稳的工作台上，避免外力影响。

电子天平操作说明一、介绍电子天平是一种用于测量物体质量的精密仪器。

它通过电子传感器和微处理器来实现准确的质量测量。

本文将为您提供关于电子天平的正确操作步骤和注意事项。

二、操作步骤1. 准备工作在使用电子天平之前，请确保天平放置在平稳的台面上，并且保持水平。

检查天平的显示屏是否正常工作，并确保天平已连接电源。

2. 清洁天平使用干净、柔软的布轻轻擦拭电子天平的外壳和称盘，确保天平表面干净无尘。

请勿使用酸性或腐蚀性清洁剂，以免损坏天平。

3. 校准天平在使用电子天平之前，您可能需要进行校准。

请参考天平的用户手册，按照厂商提供的方法对天平进行校准操作。

校准过程中，请确保称盘上没有任何物体。

4. 放置测量物体将待测物体放置在电子天平的称盘上，确保物体完全静止不动。

在放置物体之前，您可以使用皮尔斯夫罗斯（提供的）或清洁纸巾轻轻擦拭称盘，以确保物体和称盘之间没有异物。

5. 进行测量按下电子天平的“开始”或“测量”按钮，等待几秒钟，直到显示屏上的数值稳定不变。

这表示测量过程已完成，您可以读取物体的质量数值了。

6. 清零在进行下一次测量之前，您可以按下电子天平的“清零”按钮，将天平的显示值归零。

这将清除上一次测量的数值，以便进行准确的下一次测量。

7. 关闭电子天平在使用完电子天平后，将天平的电源开关置于“关闭”位置。

如果将天平长时间不使用，请拔掉电源插头，以免浪费能源和保护天平。

三、注意事项1. 请勿超重在选择使用电子天平时，请确认所要测量的物体质量不超过天平的最大承重范围。

超过最大承重范围将会导致测量数据不准确，甚至损坏天平。

2. 避免震动在进行测量过程中，请尽量避免在天平周围制造震动。

非正常震动会影响到测量结果的准确性。

3. 避免极端环境电子天平应放置在室内稳定的环境中使用，避免阳光直射、高温、潮湿或者极度寒冷的环境，以免影响天平的性能和寿命。

4. 小心移动移动电子天平时，请轻拿轻放，避免碰撞或摔落，以防止天平被损坏。
