三相电星形和三角形接法
三相电是现代工业生产中广泛应用的一种电源供应方式。
三相电有两种接法：星形和三角形接法。
下面我们来详细介绍这两种接法的特点和应用。
一、星形接法
星形接法也称为Y型接法，是将三个相位的电源的起始端都连接在一起，形成一个共同接点，称为中性点，另外一端分别接在三个负载上的一种接法。
特点：
1. 中性点接地，使系统稳定性高
2. 线电压（即相电压）高，适用于远距离输电
3. 负载不平衡时，会引起中性点电流过大，造成失衡及损坏
应用：
1. 低电压场合，例如低压配电，小功率电动机驱动；
2. 对于需要提供中性点和安全接地的场合特别适用，例如工控系统等。
二、三角形接法
三角形接法也称为Δ型接法，是将三个相位的电源的终止端相互连接
形成一个环，负载分别接在两个相位之间的一种接法。
特点：
1. 线电流（即相电流）高，适用于高功率负载
2. 线电压（即相电压）低，不适合远距离输电
3. 无中性点，不易平衡负载
应用：
1. 高电压高功率场合，例如高压变电站
2. 适用于对于负载变化幅度较小，相对平稳的场合
以上是星形和三角形接法的特点和应用，不同的场合需根据实际情况
进行选择。
在三相电路中，三相电源及三相负载都有两种连接方式：星形连接和三角形连接。

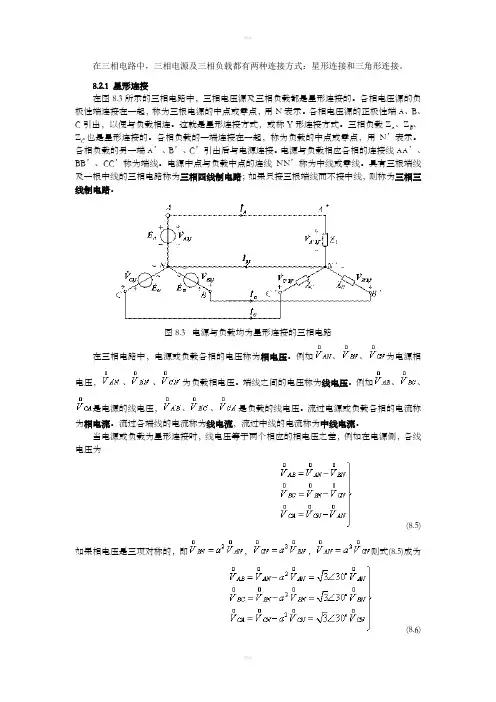

8.2.1 星形连接在图8.3所示的三相电路中，三相电压源及三相负载都是星形连接的。
各相电压源的负极性端连接在一起，称为三根电源的中点或零点，用N表示。
各相电压源的正极性端A、B、C引出，以便与负载相连。
这就是星形连接方式，或称Y形连接方式。
三相负载Z A、Z B、Z C也是星形连接的。
各相负载的一端连接在一起，称为负载的中点或零点，用N’表示。
各相负载的另一端A’、B’、C’引出后与电源连接。
电源与负载相应各相的连接线AA’、BB’、CC’称为端线。
电源中点与负载中点的连线NN’称为中线或零线。
具有三根端线及一根中线的三相电路称为三相四线制电路；如果只接三根端线而不接中线，则称为三相三线制电路。
图8.3 电源与负载均为星形连接的三相电路在三相电路中，电源或负载各相的电压称为相电压。
例如、、为电源相电压，、、为负载相电压。
端线之间的电压称为线电压。
例如、、是电源的线电压，、、是负载的线电压。
流过电源或负载各相的电流称为相电流。
流过各端线的电流称为线电流，流过中线的电流称为中线电流。

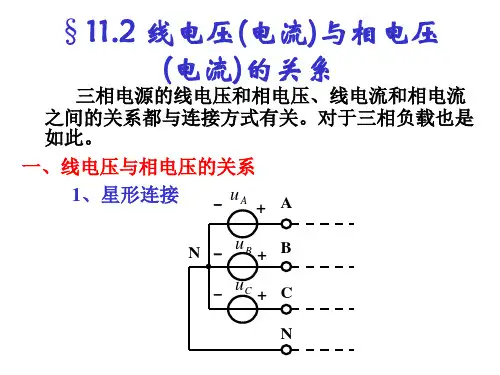

当电源或负载为星形连接时，线电压等于两个相应的相电压之差，例如在电源侧，各线电压为(8.5)如果相电压是三项对称的，即，，则式(8.5)成为(8.6)线电压与相电压的相量图如图8.4a或图8.4b所示。
由于在复平面上相量可以平移，所以这两种表示方法是一致的。
由式(8.6)及相量图可见，如果相电压是三相对称的，则线电压也是三相对称的。
线电压的振幅是相电压振幅的倍，也就是(8.7)式中V lm和V pm分别表示线电压及相电压的振幅。
在相位关系上，、、的相位分别超前于、、相位30。
以上分析对于星形连接的负载也是适用的，因此不再另行讨论。
对于星形连接的电源或负载，线电流等于相应的相电流，例如电流、、既是相电流又是线电流。
(a) (b)图8.4 星形连接三相电源线电压和相电压的相量图8.2.2 三角形连接在图8.5所示的三相电路中，对称三相电压源是依次相连的，相位超前的电压源的负极性端与相位滞后的电压源的正极性端相连，也就是Z与A、X与B、Y与C分别连接。

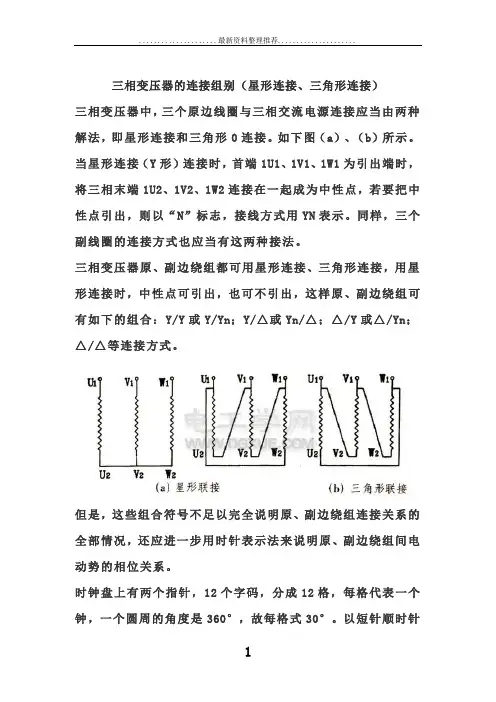

三相变压器的连接组别（星形连接、三角形连接）三相变压器中，三个原边线圈与三相交流电源连接应当由两种解法，即星形连接和三角形0连接。
如下图（a）、（b）所示。
当星形连接（Y形）连接时，首端1U1、1V1、1W1为引出端时，将三相末端1U2、1V2、1W2连接在一起成为中性点，若要把中性点引出，则以“N”标志，接线方式用YN表示。
同样，三个副线圈的连接方式也应当有这两种接法。
三相变压器原、副边绕组都可用星形连接、三角形连接，用星形连接时，中性点可引出，也可不引出，这样原、副边绕组可有如下的组合：Y/Y或Y/Yn；Y/△或Yn/△；△/Y或△/Yn；△/△等连接方式。
但是，这些组合符号不足以完全说明原、副边绕组连接关系的全部情况，还应进一步用时针表示法来说明原、副边绕组间电动势的相位关系。
时钟盘上有两个指针，12个字码，分成12格，每格代表一个钟，一个圆周的角度是360°，故每格式30°。
以短针顺时针的方向计算，例如12点和11点之间应该是30°*11=330°；反过来时针向前转了300°，那必定指示300°/30°=10点。
变压器的连接组别就是用时计的表示方法说明原、副边线电压的相位关系。
三相变压器的一次绕组和二次绕组由于接线方式的不同，线电压间有一定相位差。
以一次线电压作长针，把它固定在12点上，二次侧相应线电压相量作为短针，如果他们相隔330度，则二次线电压相量必定落在330°/30=11点，如右图所示。
如果相差180°，那么二次电压相量必定落在6点上，也就是说这一组三相变压器接线组别属于6点。
Y/Y连接如下图所示，原副边绕组不仅都是Y连接，而且原边和副边都以同极性端作为首端，因此从相量图上可以看出原、副边的电动势是同相位，所以应标记为“12”，即把这种连接标记为Y/Y-12连接组。
新标准用（y，y0）表示在图（b）中原、副边的极性不同，因此同相量图上可以看出原副边的180°相位差，所以应标记为“6”，即这种连接法成为Y/Y-6连接组（新标准用y，y6表示）。

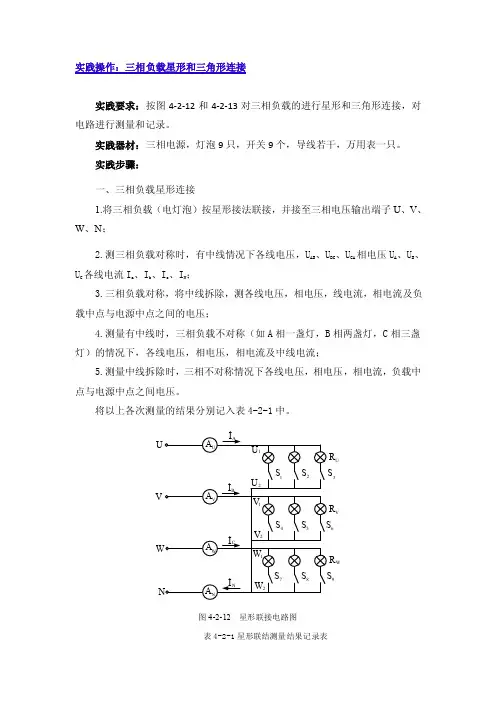

实践操作：三相负载星形和三角形连接实践要求：按图4-2-12和4-2-13对三相负载的进行星形和三角形连接，对电路进行测量和记录。
实践器材：三相电源，灯泡9只，开关9个，导线若干，万用表一只。
实践步骤：一、三相负载星形连接1.将三相负载（电灯泡）按星形接法联接，并接至三相电压输出端子U 、V 、W 、N ；2.测三相负载对称时，有中线情况下各线电压，U AB 、U BC 、U CA 相电压U A 、U B 、U C 各线电流I a 、I b 、I c 、I N ；3.三相负载对称，将中线拆除，测各线电压，相电压，线电流，相电流及负载中点与电源中点之间的电压；4.测量有中线时，三相负载不对称（如A 相一盏灯，B 相两盏灯，C 相三盏灯）的情况下，各线电压，相电压，相电流及中线电流；5.测量中线拆除时，三相不对称情况下各线电压，相电压，相电流，负载中点与电源中点之间电压。
将以上各次测量的结果分别记入表4-2-1中。
BI CI NI N1V 2V 1W 2W AI UA 1U 2U NA WA VA UVW1S 2S 3S 4S 5S 6S 7S 8S 9S U R VR WR图4-2-12 星形联接电路图表4-2-1星形联结测量结果记录表测量值负载状况线电压（V）相电压（V）相、线电流（A）中线电流中线电压ABUBCUCAUAUBUCUAIBICI负载对称有中线无中线负载不对称有中线无中线二、三相负载三角形连接1.将三相负载接成三角形，测量三相负载对称时，各线电压，线电流；2.当三相负载不对称时，测各线电压，线电流，相电流。
将以上各次测量的结果分别记入表4-2-2中。
AABACAUAVAWAABCURBRCR1S2S3SV120~V120~图4-2-13 三角形联结电路图表4-2-2 三角形联结测试结果记录表测量值负载状态线电压（V）相电流（A）线电流（A）ABUBCUCAUAIBICIABIBCICAI负载对称负载不对称。

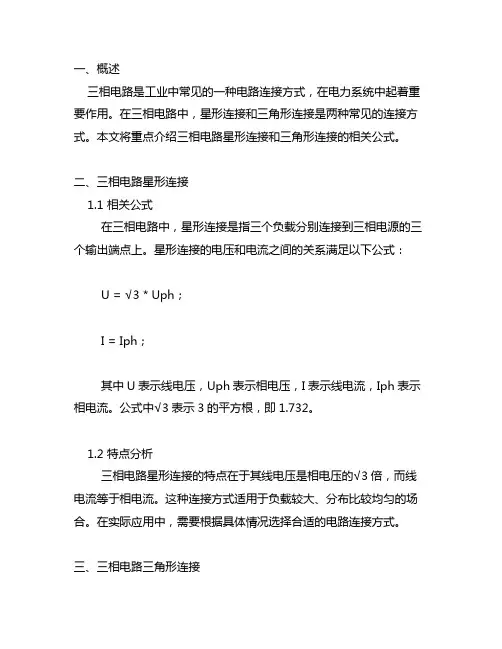

一、概述三相电路是工业中常见的一种电路连接方式，在电力系统中起着重要作用。
在三相电路中，星形连接和三角形连接是两种常见的连接方式。
本文将重点介绍三相电路星形连接和三角形连接的相关公式。
二、三相电路星形连接1.1 相关公式在三相电路中，星形连接是指三个负载分别连接到三相电源的三个输出端点上。
星形连接的电压和电流之间的关系满足以下公式：U = √3 * Uph；I = Iph；其中U表示线电压，Uph表示相电压，I表示线电流，Iph表示相电流。
公式中√3表示3的平方根，即1.732。
1.2 特点分析三相电路星形连接的特点在于其线电压是相电压的√3倍，而线电流等于相电流。
这种连接方式适用于负载较大、分布比较均匀的场合。
在实际应用中，需要根据具体情况选择合适的电路连接方式。
三、三相电路三角形连接2.1 相关公式在三相电路中，三角形连接是指三个负载分别连接到三相电源的相间端点上。
三角形连接的电压和电流之间的关系满足以下公式：U = Uph；I = √3 * Iph；其中U表示线电压，Uph表示相电压，I表示线电流，Iph表示相电流。
公式中√3表示3的平方根，即1.732。
2.2 特点分析三相电路三角形连接的特点在于其线电流是相电流的√3倍，而线电压等于相电压。
这种连接方式适用于负载较小、分布比较杂乱的场合。
在实际应用中，需要根据具体情况选择合适的电路连接方式。
四、总结通过以上介绍，我们可以看到三相电路中星形连接和三角形连接分别适用于不同的工业场合。
通过合理选择电路连接方式，可以更好地满足工业生产的需求。
在实际应用中，需要对负载特性、线路布局等方面进行综合考虑，选取最合适的电路连接方式，以确保电力系统的稳定运行。
五、结语本文介绍了三相电路星形连接和三角形连接的相关公式和特点，希望能为读者对三相电路的理解和应用提供一些参考。
在工业生产中，电力系统是至关重要的，合理选取电路连接方式有助于提高生产效率、降低能源消耗，为工业生产的发展做出贡献。

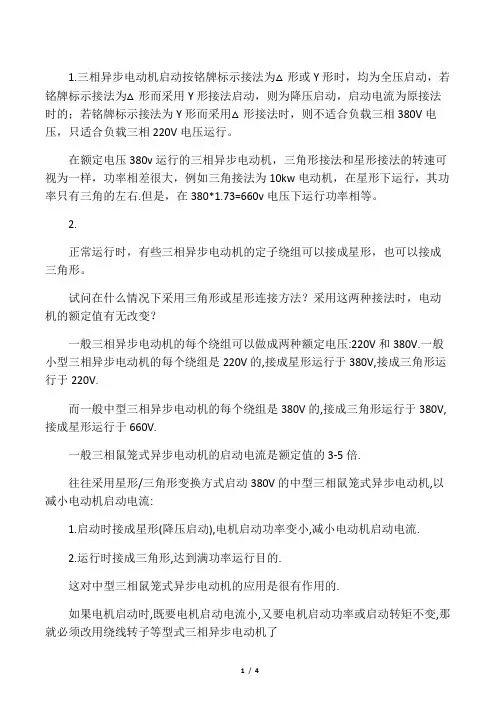

1.三相异步电动机启动按铭牌标示接法为△形或Y形时，均为全压启动，若铭牌标示接法为△形而采用Y形接法启动，则为降压启动，启动电流为原接法时的；若铭牌标示接法为Y形而采用△形接法时，则不适合负载三相380V电压，只适合负载三相220V电压运行。
在额定电压380v运行的三相异步电动机，三角形接法和星形接法的转速可视为一样，功率相差很大，例如三角接法为10kw电动机，在星形下运行，其功率只有三角的左右.但是，在380*1.73=660v电压下运行功率相等。
2.正常运行时，有些三相异步电动机的定子绕组可以接成星形，也可以接成三角形。
试问在什么情况下采用三角形或星形连接方法？采用这两种接法时，电动机的额定值有无改变？一般三相异步电动机的每个绕组可以做成两种额定电压:220V和380V.一般小型三相异步电动机的每个绕组是220V的,接成星形运行于380V,接成三角形运行于220V.而一般中型三相异步电动机的每个绕组是380V的,接成三角形运行于380V,接成星形运行于660V.一般三相鼠笼式异步电动机的启动电流是额定值的3-5倍.往往采用星形/三角形变换方式启动380V的中型三相鼠笼式异步电动机,以减小电动机启动电流:1.启动时接成星形(降压启动),电机启动功率变小,减小电动机启动电流.2.运行时接成三角形,达到满功率运行目的.这对中型三相鼠笼式异步电动机的应用是很有作用的.如果电机启动时,既要电机启动电流小,又要电机启动功率或启动转矩不变,那就必须改用绕线转子等型式三相异步电动机了注解：鼠笼式三相异步电动机：鼠笼式三相异步电动机Y－△降压手动控制电路原理图凡正常运行时定子绕组接成三角形的是三相鼠笼式异步电动机，在启动时临时成星形，待电动机启动后接近额定转速时，在将定子绕组通过Y－△降压启动装置接换成三角形运行，这种启动方法叫Y－△降压启动。
属于电动机降压启动的一种方式，由于启动时定子绕组的电压只有原运行电压的，启动力矩较小只有原力矩的，所以这种启动电路适用于轻载或空载启动的电动机。

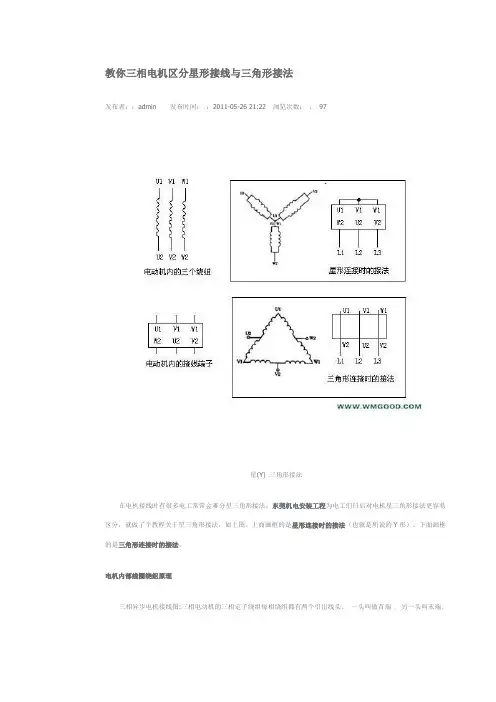

教你三相电机区分星形接线与三角形接法发布者：：admin 发布时间：：2011-05-26 21:22浏览次数：：97星(Y) 三角形接法在电机接线时有很多电工常常会难分星三角形接法，东莞机电安装工程为电工们日后对电机星三角形接法更容易区分，就做了个教程关于星三角形接法，如上图。
上面画框的是星形连接时的接法（也就是所说的Y形）。
下面画框的是三角形连接时的接法。
电机内部线圈绕组原理三相异步电机接线图:三相电动机的三相定子绕组每相绕组都有两个引出线头。
一头叫做首端，另一头叫末端。
第一相绕组首端用U1表示，末端用U2表示；第二相绕组首端用V2表示，末端用V2表示；第三相绕组首端用W1表示，末端用W2表示。
这六个引出线头引入接线盒的接线柱上，接线柱相应地标出的标记，见上图接线端子。
三相定子绕组的六根端头可将三相定子绕组接成星形或三角形。
星形接法法则（也就是所说的Y形）是将三相绕组的末端并联起来，即将U1、U1、W1三个接线柱用铜片连结在一起，而将三相绕组首端分别接入三相交流电源，即将W2、U2、V2分别接入L1、L2、L3相电源，如上图上画框所示。
三角形接法则是将第一相绕组的首端U1与第三相绕组的末端W2相连接，再接入一相电源；第二相绕组的首端U1与第一相绕组的末端U2相连接，再接入第二相电源；第三相绕组的首端W1与第二相绕组的末端V2相连接，再接入第三相电源。
即在接线板上将接线柱U1和W2、V2和U2、W1和V2分别用铜片连接起来，再分别接入三相电源，如上图下画框所示。
安通机电工程公司提示大家。
三相定子绕组的首末端是生产厂家事先设定好的，绝不可任意颠倒，但可将三相绕组的首末端一起颠倒，例如将三相绕组的末端w2、u2、v2倒过来作为首端，而将u1、u1、w1作为末端，但绝不可单独将一相绕组的首末端颠倒，否则将产生接线错误。
如果接线盒中发生接线错误，或者绕组首末端弄错，轻则电动机不能正常起动，长时间通电造成启动电流过大，电动机发热严重，影响寿命，重则烧毁电动机绕组，或造成电源短路。
三相电机星形接法和三角形接法区别一、电机接法星型接法把三相电源三个绕组的末端、X、Y、Z连接在一起，成为一公共点O，从始端A、B、C引出三条端线，这种接法称为“星形接法”又称“Y形接法”。
三相电源是由频率相同、振幅相等而相位依次相差120°的三个正弦电源以一定方式连接向外供电的系统。
三相电源的联接方式有Y形和△形两种。
星形接法和三角形接法都是指电机本身的绕组接法，星形接法指将电机绕组三相末端接在一起，三相首端为电源端;三角形接法指将三相绕组首尾互相连接，三个端点为电源端;无论那种接法，都必须要有三相相位互差120度的三相正弦交流电源供电，不可用220V 的代替的。
因为三相交流电的三相火线( A、B、C)虽对以电压都为220V，但它们之间的相位互差120度，三相之间的电压互差380V，用三个同相位的火线是不能代替的。
星形接法由于起输出功率小,常用于小功率,大扭矩电机,或功率较大的电机起步时候用,这样对机器损耗较小,正常工作后再换用三角形接法;一般3KW以下的三相电动机是星形接法，以上的三相电动机是用三角形接法。
还有电压方面的区别:星形接法与三角形接法输出的相电压分别为220V与380V。
三相电的星形接法是将三相电源绕组或负载的一端都接在一起构成中性线，由于均衡的三相电的中性线中电流为零，故也叫零线:三相电源绕组或负载的另一端的引出线，分别为三相电的三个相线。
远程输电时，只使用三根相线，形成三相三线制。
到达用户的电路，往往涉及220V和380V两种电压，需三根相线和一根零线，形成三相四线制。
用户为避免漏电形成的触电事故，还要添加一根地线，这时就有三根相线，一根零线和一根地线，故也有三相五线制的说法。
二、两种接法的电压电流组成三角形接法星形接法接法错误的后果三、供电区别。
假设供电电源不变。
Y接时，线电压施加在两个绕组上，两个绕组的电压相位呈120°，这样，单个绕组承受的电压为线电压的根号3分之一。
