USBDAQ-500 24位高精度多功能数据采集卡使用说明书修订历史版本 日期 备注V1.0 2007-11-11 发行版目 录目 录 (3)第一章 产品简介 (4)1.1 产品概述 (4)1.2 性能指标 (4)1.3 应用领域 (4)1.4 订购信息 (5)1.5 产品销售清单 (5)1.6 技术支持与服务 (5)第二章 设备安装 (6)2.1 驱动程序安装 (6)2.2 USBDAQ-500数据采集卡硬件接口描述 (6)2.3 系统连接 (8)2.4 产品使用 (8)2.4.1 USBDAQ-500数据采集卡测试软件 (8)2.4.2 码制以及数据与模拟量的对应关系 (9)第三章 用户编程 (10)3.1 数据结构说明 (10)3.1.1用于开关量输入的参数结构 (10)3.1.2用于开关量输出的参数结构 (10)3.2 接口函数说明 (10)3.3 接口库函数使用方法 (12)3.3.1 VC 调用动态库的方法（静态链接） (12)3.3.2 C++ Builder 调用动态库的方法（静态链接） (12)3.3.3 VB 调用动态库的方法 (12)3.4 接口库函数使用流程 (13)第一章 产品简介1.1 产品概述USBDAQ-500 24位高精度数据采集卡板载2个单通道独立的24位AD，1个8通道的24位AD，1个8通道的12位DA，4路数字量输入，4路数字量输出。

USBDAQ-500采用USB总线兼容USB1.1和USB2.0总线，极具易用性，即插即用，是便携式系统用户的最佳选择，可以完全取代以往的PCI卡。

USBDAQ-500配有可在Win9X/Me、Win2000/XP下工作的驱动程序，并提供可供VB, VC, C++Builder, Dephi调用的动态链接库，封装底层驱动，应用程序操作极其方便，通常您只须调用我们提供的驱动程序接口打开设备，然后反复读取AD数据即可。

1.2 性能指标系统性能：处理器48MIPS，USB FIFO 1KByte；传输方式：兼容USB1.1 和USB2.0协议；系统精度：24位的高精度A/D,非线性度为0.0015％通道数目：2个单通道独立的24位AD―――测量系统主要参数1个8通道的24位AD ―――测量系统辅助参数1个8通道的DA ―――系统控制4路数字量输入―――系统数字量输入4路数字量输出―――系统数字量输出输入范围：2个单通道独立的24位AD―――-2.5 V至+2.5 V（可升级成-5.0 V至+5.0 V）1个8通道的24位AD ―――－-5.0 V至+5.0 V4路数字量输入――――标准TTL（74LVC244A驱动）输出范围：1个8通道的DA ――――0-5V（0x000-0xFFF）4路数字量输出――――标准TTL(74HC573驱动) 采样频率：60次/秒.占用资源：即插即用，资源自动分配；工作温度： -40℃～+85℃存储温度：-55℃～+85℃1.3 应用领域24位高精度色谱数据采集；色谱分析仪温度测量仪温差热电偶便携式仪表和测试设备传感器信号采集控制工业流程控制1.4 订购信息型号工作温度外部接口 PC接口USBDAQ-500 -40℃～+85℃ 5.08mm间距端子 USB2.01.5 产品销售清单[1]USBDAQ-500 24位高精度USB总线数据采集卡；[2] USB电缆线一根；[3]光盘1张（包括PC驱动(底层和高层)、接口函数、用户手册、VB, VC, C++Builder,Dephi例程等）；1.6 技术支持与服务一年免费升级，终身维修。

USB数据采集卡 V5.0使用说明书USB2.0 总线，与计算机隔离8路输入通道同步采集，可实时采集传输8路单端模拟量采集，2路DA模拟量输出2路PWM可编程频率占空比输出1路PWM频率脉宽测量，1路32位计数器端口8 路单向输入口/8 路单向输出口，采用光耦隔离新郑市恒凯电子科技有限公司2015/10在开始使用前请仔细阅读下面说明检查打开包装请查验如下：¾USB数据采集卡 V5.0一块；¾高屏蔽USB数据传输电缆一根；保修本产品自售出之日起一年内，用户遵守储存、运输和使用要求，而产品质量不合要求，凭保修单免费维修。

因违反操作规定和要求而造成损坏的，需缴纳器件费及相应的运输费用，如果板卡有明显烧毁、烧糊情况原则上不予维修。

如果板卡开箱测试有问题，可以免费维修（限购买板卡10天内）。

软件支持服务自销售之日起提供6个月的免费开发咨询。

目录一、 USB 数据采集卡V5.0 说明 (1)1.1 板卡简介 (1)1.2 软件支持 (2)1.3 应用领域 (2)1.4 售后服务 (2)二、性能指标 (3)2.1 USB总线性能 (3)2.2 模拟信号输入 (3)2.3 模拟信号输出 (3)2.4 数字信号输入/输出 (3)2.5 PWM测量输入 (4)2.6 计数器 (4)2.7 PWM输出 (4)2.8、工作温度 (4)三、安装与连接 (5)3.1 安装 (5)3.1.1 关于USB (5)3.1.2 USB延长线 (5)3.2 信号连接注意事项 (5)3.4 端子定义及排序说明 (6)3.4 板子尺寸 (7)3.5 各类信号链接方式 (7)四、软件的安装与使用 (10)4.1 驱动的安装与软件的使用 (10)4.1.1 驱动的安装 (10)4.1.2 软件的使用 (12)4.2 接口函数说明 (16)4.2.1 设备操作函数 (16)4.2.2 AD操作函数概况 (17)4.2.3 其它输入输出操作函数 (20)4.2.4 多板卡同时使用相关函数 (23)4.2.5 过采样及相关说明 (24)五、客户程序使用采集卡教程 (28)5.1 VC编程教程 (28)5.2 编程教程 (28)5.3 LABVIEW编程教程 (29)5.4 Labwidows/CVI (32)一、 USB 数据采集卡V5.0 说明恒凯电子-USB数据采集卡采用USB2.0高速总线接口，总线极具易用性，即插即用，是便携式系统用户的最佳选择，可以完全取代以往的PCI卡。

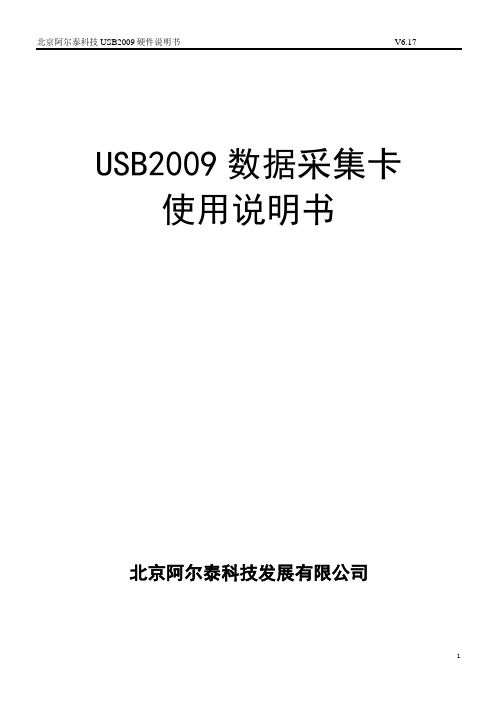

USB2009数据采集卡使用说明书北京阿尔泰科技发展有限公司请您务必阅读此说明书，他会使您事半功倍!目录第一章USB简介第二章概述第三章产品说明第一节、性能和技术指标第二节、元件位置图及各种插座管脚定义第三节、模拟信号的增益设置第四节、短路套设置第五节、寄存器数据格式第六节、模拟信号输入连接方式第四章AD数据采集原理第五章产品的应用、校准、保修附录一板卡及其机箱第一章 USB简介USB（UNIVERSAL SERIER BUS）又称之为通用串行总线，不仅仅简单地将计算机和外设连接在一起，而是使我们进入了一个全新的PC机时代。

USB是您进行数字图象处理的最佳选择，同时她也为数字化设计提供了无限的创造空间，一但您尝试使用了USB，势必爱不释手。

为什么USB越来越受到用户的青睐呢？第错误！未找到引用源。

．USB实现了那些一直梦想快速直接连接外设到PC机的使用者的梦想，添加一个传统外设首先您不得不弄清楚在那些令人迷惑的端口序列中那一个才是您需要的。

其次，在通常情况下，您还不得不提前拆开PC机，安装需要的板卡，并且选择跳线，诸如中断设置等，这些非常的麻烦。

甚至使一些用户惧怕去想添加外设。

USB使添加外设变的十分简单，任何人都可以轻松的做到。

首先，USB用一个标准的插拔端口代替了所有的不同种类的串并口。

使用USB连接PC机和外设，您只须把他们连接在一起！剩下的事情USB会自动帮您完成。

他就像是给您的PC机添加一个新的功能。

您再也不须拆开您的PC机，也不必担心插入板卡，DIP跳线和中断设置。

第错误！未找到引用源。

．USB的即插即用功能，当您需要接入外设时，甚至不必关闭电源重启计算机。

只要插入便可运行！PC自动检测外围设备并且配置必要的软件。

这种功能可用于想分享外设的商业PC和笔记本PC。

而当您需要移走外设时，只须拔走USB插头即可。

也许您会问“我可以同时接多个外围设备吗？PC机有足够的USB接口吗？” USB当然可以同时连接多个外围设备；许多PC机有两个以上的USB端口，而集线器——一种特殊的USB外围设备，可以附属多个USB端口，当您需要使用多于两个外设时，接入一个集线器即可。

关于本手册本手册为阿尔泰科技推出的USB8812同步采集卡的用户手册，其中包括产品功能概述、电气特性、AD功能的使用方法、产品应用注意事项、校准及保修等。

文档版本：V6.00.05目录关于本手册 01 快速上手 (4)1.1 产品包装内容 (4)1.2 安装指导 (4)1.2.1 注意事项 (4)1.2.2 应用软件 (4)1.2.3 软件安装指导 (4)1.2.4 硬件安装指导 (4)1.3 设备接口定义 (5)1.4 板卡使用参数 (5)2 功能概述 (6)2.1 产品简介 (6)2.2 性能描述 (6)2.3 规格参数 (7)2.3.1 产品概述 (7)2.3.2 AI模拟量输入 (7)2.3.3 直流偏移 (7)2.3.4 共模抑制比（CMRR） (7)2.3.5 交流耦合特性 (8)2.3.6 带宽 (8)2.3.7 平坦度 (9)2.3.8 空闲通道噪声 (9)2.3.9 动态范围 (9)2.3.10 无杂散动态范围 (9)2.3.11 总谐波失真 (9)2.3.12 总谐波失真加噪声 (10)2.3.13 串扰 (10)2.3.14 增益匹配度 (10)2.3.15 相位匹配度 (10)2.3.16 压电集成电路（IEPE） (10)2.3.17 板卡功耗 (10)2.3.18 外部供电 (11)2.3.19 设备配置 (11)2.3.20 设备信息查询 (11)3 设备特性 (12)3.1 板卡外形图 (12)3.2 尺寸图及主要元件功能说明 (12)4 AI模拟量输入 (14)4.1 模拟输入AI (14)4.2 AI数据采集注意事项 (14)4.2.1 远离噪声源 (14)4.2.2 高质量的同轴电缆 (15)4.3 AI自动校准（CAL） (15)4.4 AI信号连接 (15)4.5 AI数据存储顺序 (16)4.5.1 单通道 (16)4.5.2 多通道 (16)4.6 AI采集模式 (17)4.6.1 按需单点采样 (17)4.6.2 有限点采样 (17)4.6.3 连续采样 (18)4.7 触发模式 (18)4.7.1 开始触发 (18)4.7.2 硬件延时触发 (19)4.7.3 暂停触发 (20)4.8 触发类型 (20)4.8.1 触发功能框图 (20)4.8.2 软件强制触发 (21)4.8.3 模拟触发 (21)4.8.4 数字触发 (23)5 产品保修 (24)5.1 保修 (24)5.2 技术支持与服务 (24)5.3 返修注意事项 (24)1 快速上手本章主要介绍初次使用USB8812需要了解和掌握的知识，以及需要的相关准备工作，可以帮助用户熟悉USB8812使用流程，快速上手。

DAQCard-060101 16位单通道USB数据采集卡使用说明一、基本参数输入电压量程：±1V，±10V输入通道：单通道差分输入分辨率：16bit采样率：1ksps —500ksps软件可调。

二、硬件接口说明1、USB接口, 可直接插入计算机USB插口，或使用USB延长线。

2、差分电压信号输入端：“+”接差分信号正输入端，“-”接差分信号负输入端。

3、量程选择跳线：两个短路块同时插在外侧，选择±10V量程，同时插在内侧，选择±1V量程。

请勿将两个短路块插在不同的两侧。

三、驱动安装说明1、本卡通过USB接口供电和传输数据，支持即插即用和热插拔。

2、首次使用本卡时，需要安装驱动程序。

此后再使用时无须再次安装驱动，即插即用。

3、首次使用本卡时，将USB接口与计算机连接，稍等片刻，计算机将提示“发现新硬件”，如下图所示。

选择“否，暂时不”，并点击“下一步”。

4、系统出现如下对话框。

选择“从列表或指定位置安装（高级）”，点击“下一步”。

5、系统出现如下对话框。

选择“不要搜索。

我要自己选择安装的驱动程序”，点击下一步。

6、如出现下面的对话框，选择“通用串行总线控制器”，点击“下一步”。

7、系统出现如下对话框。

则点击“从磁盘安装”。

8、在弹出的路径对话框中选择程序安装目录下的“DAQCard-060101.Inf”文件。

点击“确定”。

9、回到6步所示对话框，此时出现提示“DAQCard(without driver)”，选中该项后，点击“下一步”。

10、系统开始安装驱动，若弹出如下对话框，选择“仍然继续”。

11、驱动安装完成，出现如下对话框，点击“完成”。

12、稍等片刻，系统再次提示安装驱动程序。

选择“否，暂时不”，点击“下一步”。

13、选择“自动安装软件”，点击“下一步”。

14、选中第二项驱动文件（如下图所示），点击“下一步”。

15、选择“仍然继续”。

16、驱动安装完成。

豆豆电子-迷你USB数据采集卡一、产品简介豆豆电子-USB数据采集卡是一款基于USB总线的多功能信号采集卡，具有12路单端模拟信号采集、2路模拟信号输出、8路数字信号输入/输出、1路PWM输入、1路计数器及2路PWM输出。

可用于传感器信号数据采集与分析、工业现场监测与控制、高等院校科研与教学等多种领域。

使用豆豆电子-USB可以将传感器和控制器与计算机结合在一起，利用计算机强大的数据处理能力和灵活的软件编程方式，对信号进行分析、处理、显示与记录，从而用低廉的成本取代多种价格昂贵的专用仪器，并且能通过编程来获得免费的功能升级。

先进的设计理念、丰富的硬件功能与简洁的编程方式使豆豆电子-USB成为企业和科研机构必备的强大设计工具。

豆豆电子-USB采用USB2.0高速总线接口，总线极具易用性，即插即用，是便携式系统用户的最佳选择，可以完全取代以往的PCI卡。

豆豆电子-USB可工作在Win9X/Me、Win2000/XP/WIN7等常用操作系统中，并提供可供VB, VC,C++Builder, Dephi，LabVIEW，Matlab等常用编程语言调用的动态链接库，编程函数接口简单易用，易于编写应用程序。

单位：mm二、性能指标2.1、USB总线性能●USB2.0高速总线传输●使用方便，能够实现自动配置，支持设备的热插拔即插即用2.2、模拟信号输入●模拟输入通道： 12路单端●输入端口耐压： 0—3.3V●输入信号量程： 0—3.3V●模拟输入阻抗： 10M●分辨率： 12Bit(4096)●最大总误差： < 0.2%●采样时钟： 100sps-100Ksps内部时钟（多通道50K）2.3、模拟信号输出●模拟输出通道: 2路单端（同步）●模拟输出范围： 0-3.3V●模拟输出电流: 1毫安●分辨率： 12Bit(4096)●非线性误差： ±2LSB●扫描时钟： 1sps-1000Ksps内部时钟2.4、数字信号输入/输出●输入/输出通道： 8路●输入/输出模式： 全输入/全输出●输入电平： 兼容TTL或CMOS●输出电平： CMOS2.5、PWM测量输入●个数： 1●输入电压： 0-3.3V●输入频率： 1—1MHz●输入占空比： 1%--99%●频率及占空比测量误差：1%2.6、计数器●计数器个数： 1●输入电平： TTL或CMOS●计数位： 32位（最大65535*65535）2.7、PWM输出●PWM输出通道： 2●PWM输出电平： CMOS●输入占空比：1%--99%●输出频率：1—1MHz2.8、工作温度●0℃ - 70℃三、应用领域便携式仪表和测试设备传感器信号采集与分析工业控制四、软件支持提供Windows95/98/NT/2000/XP/WINDOWS 7（32bit）下的驱动程序，提供通用DLL文件，并提供在LabVIEW和LabWindows图像化语言编写的应用软件范例程序。

MPS-140801 8通道24位USB信号采集卡MPS-140801是一款高性能的24位采集卡。

MPS-140801具有八路同步采样的电压输入通道，量程为±10V（或按要求提供±5V、±2.5V的版本），输入阻抗1M欧姆（或按要求定制，最高可达100G欧姆）。

每个通道每秒可采集52K样点（从1.5K到52K六档可编程设置）。

采样噪声极低，最佳情况下噪声峰峰值只有0.00004V（满量程的五十万分之一），有效分辨率达21.8bit，信噪比121dB。

MPS-140801支持多卡并联，最多同时连接10块板卡，从而扩展到80个输入通道。

MPS-140801随卡提供外部电源、BNC接头信号线、同步信号传输线和外部启动触发器等配件。

并配有高性能的应用软件，可以在计算机上观察到采集的波形，并把数据实时写入硬盘，在需要的时候对数据进行回放或导出为TXT文本文件。

MPS-140801目前在同类产品中处于领先地位，但价格保持了莫非电子一贯的风格，保持在同性念产品价格的1/3以下。

让客户用最少的投入，获得最好的产品。

在多通道高精度的高端项目中，MPS-140801毫无疑问是最佳的选择。

一、产品简介MPS-140801是一款基于USB总线的高性能信号采集卡。

MPS-140801具有八路大量程、高采样率、低噪声的高性能同步信号采集通道。

每个通道的量程为±10V，采样率高达52.734Ksps，并能保证实时传输到计算机进行显示与分析。

通过高性能ADC和先进的DSP信号处理技术，MPS-140801同时还具有极低的采样噪声，在1.643Ksps采样率下采样噪声峰峰值仅为0.00004V，满量程信号的信噪比高达50万。

多通道、高采样率和低噪声和同步采样使MPS-140801能够满足科研与生产中绝大部分信号采集工程的需要。

MPS-140801采用USB2.0高速总线接口，支持即插即用和热插拔，是便携式系统用户的最佳选择。
