提升机的液压盘式制动系统

提升机制动系统概述制动装置由制动器和传动机构组成。

制动器是直接作用于制动轮或制动盘上产生制动力矩的部分。

按结构分为：盘式闸和块式闸。

传动机构是控制和调节制动力矩的部分。

按动力来源分为：油压、气压、弹簧等。

一、制动系统的作用：⑴在提升终了或停机时，能可靠地闸住提升机的滚筒或摩擦轮，即正常停车；⑵在减速阶段及下放重物时，控制提升容器的运行速度，即工作制动；⑶当提升机发生紧急事故时，能迅速且合乎要求地自动闸住提升机，保护提升系统；即安全制动⑷双滚筒提升机在更换提升水平、更换钢丝绳或调绳时，能闸住游动滚筒。

二、对制动系统的要求(1)提升机工作制动或安全制动产生的最大制动力矩不得小于提升或下放最大静负荷力矩的3倍；(2)对于双滚筒提升机在调整滚筒旋转的相对位置时，制动装置在各滚筒上的制动力矩，不得小于该滚筒悬挂提升容器和钢丝绳重力所产生的静力矩的1．2倍；(3)对于摩擦式提升机工作制动或安全制动的减速度，不得超过钢丝绳的滑动极限，即不引起钢丝绳打滑；(4)在立井和倾角大于30°以上的斜井，提升机安全制动时，全部机械的减速度在下放重载时不得小于1.5m/s 2;在上提重载时不得大于5m/s 2。

井筒倾角小于30°时，下放重载时安全制动减速度不得小于0.75m/s 2，上提重载时安全制动减速度不得大于自然减速度（由井筒倾角计算得出）。

为什么同一个安全制动力矩，在《煤矿安全规程》中对上提重载和下放重载规定了不同的安全制动减速度限值呢?静阻力矩和制动力矩的方向是否一致(5)安全制动必须能自动、迅速和可靠地实现，制动器的空动时间(由安全制动开始动作起至闸瓦刚刚接触到制动轮上的一段无效时间)气压块闸不得超过0.5s ，液压块闸不得超过0.6s ，盘式闸制动器不得超过0.3s 。

为什么规定制动力矩的大小呢？若制动力矩过小，产生的减速度太小，使本来立即停车能防止的事故，由于停车时间太长而造成事故；若制动力矩太大，产生的制动减速度过大，就会出现过大的动负荷，这对提升系统很不利，会影响机械的使用寿命。

ABB提升机液压站制动系统的工作原理及在实际应用中的常见故障处理方法随着工业自动化的不断发展，提升机在生产线上起着非常重要的作用。

而提升机的液压站制动系统作为重要的组成部分，其工作原理和常见故障处理方法也备受关注。

本文将针对ABB提升机液压站制动系统的工作原理及在实际应用中的常见故障处理方法进行详细介绍。

一、ABB提升机液压站制动系统的工作原理ABB提升机液压站制动系统主要由制动阀、制动液压缸、液压泵等组成，其工作原理如下：1. 液压泵：液压泵通过驱动电机将液体从油箱中抽出并供给液压缸和制动阀使用。

2. 制动阀：通过控制液压油的流动和压力来实现制动系统的开启和关闭，进而实现提升机的停止和启动。

以上述工作原理，ABB提升机液压站制动系统在实际应用中通过控制电路和液压传动装置，实现了安全、可靠的提升机停止和启动过程。

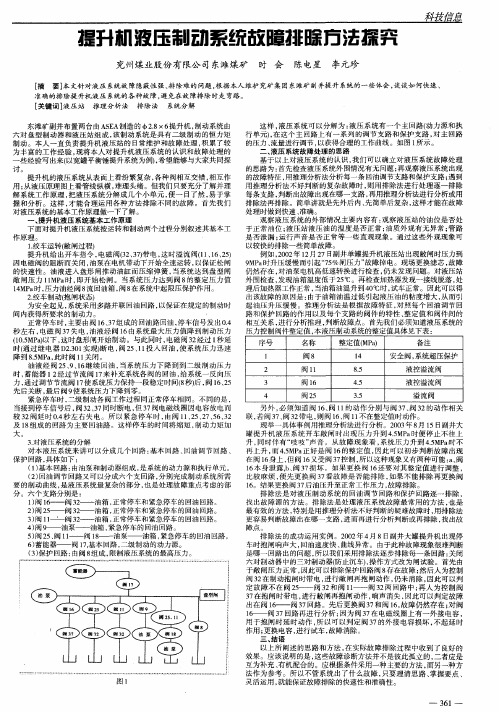

二、在实际应用中的常见故障处理方法1. 制动失效制动失效是提升机液压站制动系统常见的故障之一，可能会导致提升机在运行中无法及时停止，严重危及安全。

常见的处理方法包括：①检查制动阀和制动液压缸是否有液压油泄漏，如有泄漏应及时更换密封件。

②检查液压泵是否正常运转，若液压泵异常应及时更换或进行维修。

③检查控制阀和控制信号，确保控制系统正常运作。

2. 制动松弛在提升机停止后，制动器无法及时释放，导致提升机无法重新启动。

处理方法如下：①检查制动阀是否完全关闭，确保制动液压缸能够完全释放压力。

③检查液压泵和液压管路是否存在堵塞或泄漏情况，及时处理。

3. 制动器异常声音在提升机启动或停止时，制动器发出异常响声，可能是由于制动器摩擦片材料损坏或制动器内部构件松动等原因。

处理方法如下：①检查制动器摩擦片是否损坏，如有损坏应及时更换。

②检查制动器内部构件是否松动，如有松动应及时紧固。

TECHNOLOGY WIND[摘要]本文介绍了邢台矿副井提升机概况及TE160液压站原理，确定了制动油压，分析了二级制动失效的原因，指出了解决方法。

[关键词]制动油压；二级制动；失效；处理提升机制动系统制动油压的确定及二级制动失效处理张燕平（冀中能源股份有限公司邢台矿，河北邢台054026）邢台矿副井提升机型号为2JK-4×1.8，由中信重工机械有限责任公司生产。

制动系统为液压盘形闸制动系统，所用液压站为TE160液压站。

盘形制动器装置与液压站组成了矿井提升机的制动系统，用于实现提升机的工作制动和安全制动。

盘型制动器装置是制动系统的执行部件，由闸瓦、蝶形弹簧、液压组件、带筒体的衬板、密封圈和制动器体等组成。

工作原理如图所示，它由蝶形弹簧提供制动力，用液压站提供的高压油来实现松闸。

当从液压站输送来的高压油进入油腔时，活塞便带动闸瓦离开制动盘，蝶形弹簧组受到压缩，闸瓦与制动盘间就有了间隙，制动器就处于松闸状态。

当油腔的高压油压力缓慢降低时，在蝶形弹簧弹簧力作用下，闸瓦逐渐向制动盘移动，若系统的油压继续降低，碟簧所剩余的弹簧力便开始逐渐作用于制动盘上，产生正压力达最大值，闸瓦与制动盘间将产生的摩擦力即是提升机工作制动力，提升机将处于正常工作制动状态。

制动力的大小可以通过改变液压系统的制动油压高低来调节。

油压的变化受液压站上的比例阀控制，而比例阀在手动操作方式时又受操作台上的制动手把的控制，在全自动化提升提升时受电气控制系统的闭环控制。

当提升机在提升过程中因突发事件如全矿停电等，提升机必须实现紧急制动。

此时电机，KT 线圈，电磁铁G3，G4断电，固定卷筒的盘形制动器油压立刻降为零，游动卷筒的盘形制动器油压降为溢流阀调定的压力值，即第一级制动油压值，保压到时间继电器动作，电磁铁G5断电，G6通电，油压降到零，实现安全制动。

在延时过程中，蓄能器起稳压补油作用，调节单项节流截止阀的开口度可调节其补油量，使延时过程中基本稳定在要求值。

ABB提升机液压站制动系统的工作原理及在实际应用中的常见故障处理方法1. 引言1.1 ABB提升机液压站制动系统的重要性ABB提升机液压站制动系统是提升机的重要组成部分，其作用至关重要。

在提升机的运行过程中，液压站制动系统可以通过液压原理实现提升机的安全停止和稳定运行。

制动系统可以有效地控制提升机的速度和停止位置，确保提升机在运行过程中不会出现危险情况。

ABB提升机液压站制动系统的重要性体现在其对提升机运行安全性和稳定性的保障。

只有制动系统运行正常，提升机才能在各种工况下有效运行，并且可以避免潜在的事故风险。

对液压站制动系统的定期检查和维护非常重要，确保其正常运行，提升机才能安全高效地工作。

对液压站制动系统的技术升级和更新也可以提高其性能和可靠性，保障提升机的长期稳定运行。

ABB提升机液压站制动系统的重要性不容忽视，对其重视和关注能够有效提升提升机的运行安全性和效率。

1.2 液压站制动系统在提升机中的作用1. 提供安全保障：在提升机运行过程中，液压站制动系统能够在必要时刻实现紧急制动，确保提升机在突发情况下能够迅速停止，保障人员和设备的安全。

2. 控制提升速度：液压站制动系统可以通过控制液压压力的大小来实现对提升机的速度调节，确保提升机在运行过程中保持稳定的速度，提高工作效率。

4. 延长设备寿命：良好的液压站制动系统可以有效减少提升机在启动和停止过程中的磨损，延长设备的使用寿命，降低维护成本。

液压站制动系统在提升机中扮演着至关重要的角色，不仅能够保障提升机的安全运行，还能够提高工作效率，增加设备稳定性，延长设备寿命。

合理维护和及时处理液压站制动系统的故障对于提升机的正常运行至关重要。

2. 正文2.1 液压站制动系统的工作原理详解液压站制动系统是提升机中非常重要的一部分，其工作原理可以简单概括为通过控制油液的流动和压力来实现提升机的制动和释放。

下面我们来详细解析液压站制动系统的工作原理。

液压站制动系统通过控制阀门和油泵将高压油液输送至制动缸中，施加制动力以实现提升机的停止和锁定。
